Allen + Roth SUMTER 21-B461H-BN-AR User manual

1
08-27-2020
ITEM # 2596143, 2596144
SINGLE HANDLE
BATHROOM FAUCET
MODELS 21-B461H-BN-AR,
21-B461H-ORB-AR, 21-B461H-CP-AR
Español p. 9
ALLEN + ROTH and logo design are
trademarks or registered trademarks of LF, LLC.
All rights reserved.
ATTACH YOUR RECEIPT HERE
Serial Number ___________________________ Purchase Date___________________________
Questions, problems, missing parts? Before returning to the store, call our customer
service department at 1-866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Sunday.
SM20278
SUMTER

2

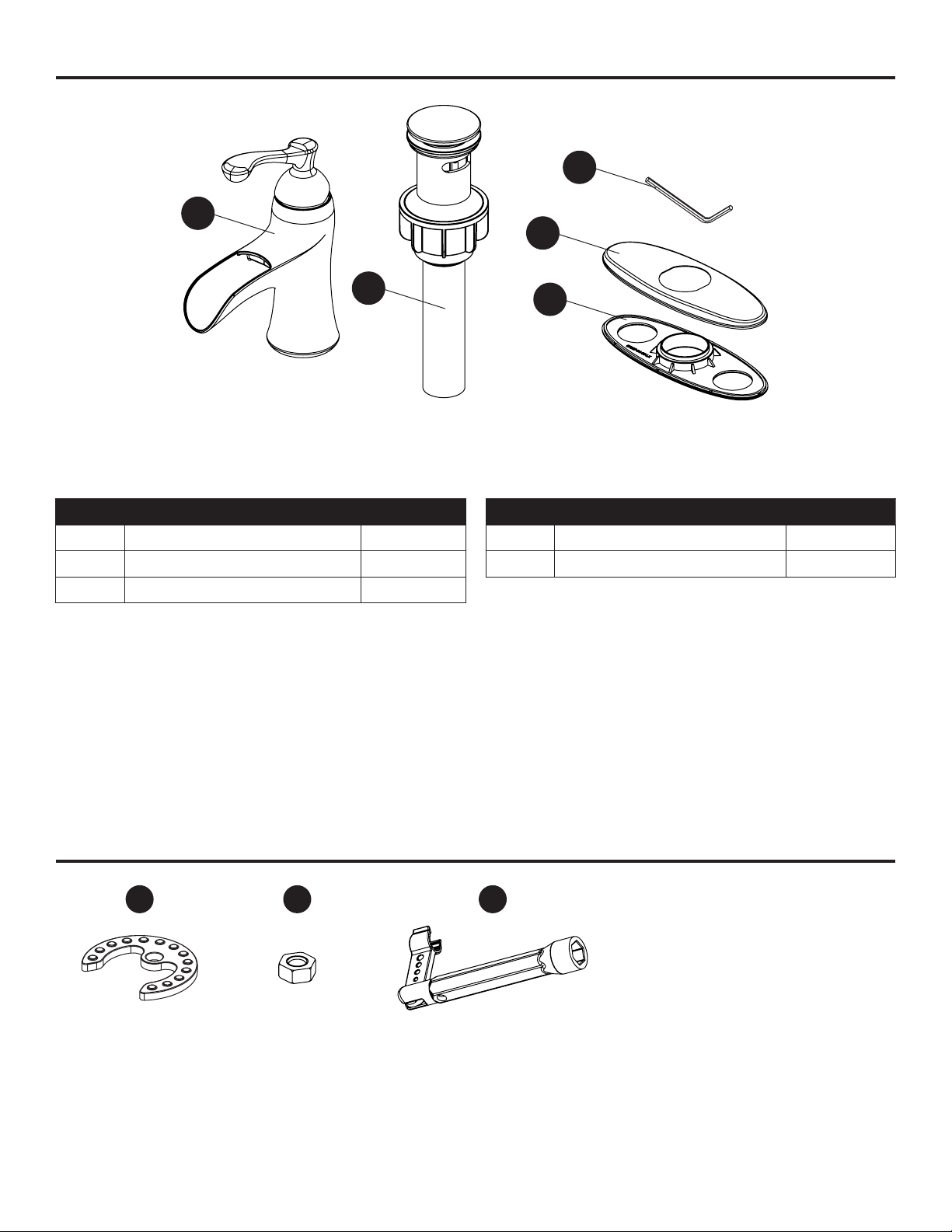

PART DESCRIPTION QUANTITY PART DESCRIPTION QUANTITY
AFaucet body 1 D Deckplate 1
BPush pop-up drain assembly 1 E Gasket 1
C Allen wrench 1
Due to constant design and quality improvements, the product inside may look slightly different from the picture.
HARDWARE CONTENTS (not shown actual size)
AA BB CC
Washer Mounting nut Wrench
Qty. 1 Qty. 1 Qty. 1
PACKAGE CONTENTS
A
B
C
D
E

3
B
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble, operate or install
the product.
CAUTION
• If you solder the joints during installation of the faucet, the seats, cartridges, and washers must be
removed before using a ame or the warranty will be voided on these parts.
• Cover the sink drain to avoid losing parts.
WARNING
• Protect your eyes with safety glasses when cutting or soldering water supply lines.
• NOTE: When making water line connections, HAND TIGHTEN. DO NOT OVERTIGHTEN. Do not
use PTFE pipe tape, plumber’s putty, pipe dope or any other type of sealing compound on water
inlet or threads. Additional compound is unnecessary. A watertight seal between the thread inlet
and supply tube is achieved by compression.
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents list. If any part is missing or damaged, do not attempt to assemble
the product. Contact customer service for replacement parts.
Estimated Assembly Time: 30 minutes
Tools Required for Assembly (not included): Adjustable Wrench, Slip Joint Pliers, Pipe Wrench,
Phillips Screwdriver, and Silicone.
Installation may vary depending on how the previous faucet was installed. Supplies necessary for the
installation of the faucet are not all included; however, they are available wherever plumbing supplies
are sold.
Prior to beginning installation, turn off the hot and cold water lines, then turn on the old faucet to
release built-up pressure. When installing the new faucet, hand tighten the connector nuts. DO NOT
OVERTIGHTEN. Connections that are too tight will reduce the integrity of the system.
PRODUCT SPECIFICATIONS
Maximum ow rate: 1.2 GPM (4.54 LPM) at 60 PSI Total weight of item: 2.36 lbs.
ASME A112.18.1/CSA B125 Ceramic cartridge
NSF/ANSI 61 Manufactured to include no more than 0.25%
weighted average lead content on wetted
surfaces
Brushed nickel nish - 2596143
Oil-rubbed bronze nish - 2596144
Chrome nish - 21-B461H-CP-AR

4
INSTALLATION INSTRUCTIONS
1. Shut off the water at the supply valves under the sink or at the main water
supply. Disconnect the supply lines. Remove the existing faucet from the
sink.
Clean and dry the surface area where the new faucet will be mounted.
1
2. To install with the optional deckplate for a 3-hole sink, skip to Step 3.
Insert the water supply inlets (2.1) and mounting bolt (2.2) on the faucet body (A)
through the mounting hole in the sink (2.3). Skip to Step 4.
2A
2.2
2.1 2.3
3. OPTIONAL DECKPLATE INSTALLATION:
Apply a thin bead of silicone to the gasket (E). Place the gasket (E) and
deckplate (D) over the mounting holes in the sink, aligning the center hole
in the gasket (E) and deckplate (D) with the center mounting hole in the sink
(3.1). Insert the water supply inlets and mounting bolt (3.2) on the faucet body (A)
through the hole in the deckplate (D) and the mounting hole in the sink (3.1)
until the faucet sits on top of the deckplate (D).
3
D
E
A
3.1
3.2
4. From underneath the sink, secure the faucet body (A) to the sink using the
metal washer (AA) and lock nut (BB). Tighten the lock nut (BB) with the
wrench (CC) provided.
Hardware used
AA Washer x 1
BB Mounting nut x 1
CC Wrench x 1
4
AA
BB
CC
A
5. Remove the bottom gasket (5.1) and mounting nut (5.2) from the drain
assembly (B). Push the bottom gasket (5.1) down onto the top of the
mounting nut (5.2) and twist to attach together.
5
5.1
5.2
5.3
B

5
INSTALLATION INSTRUCTIONS (continued)

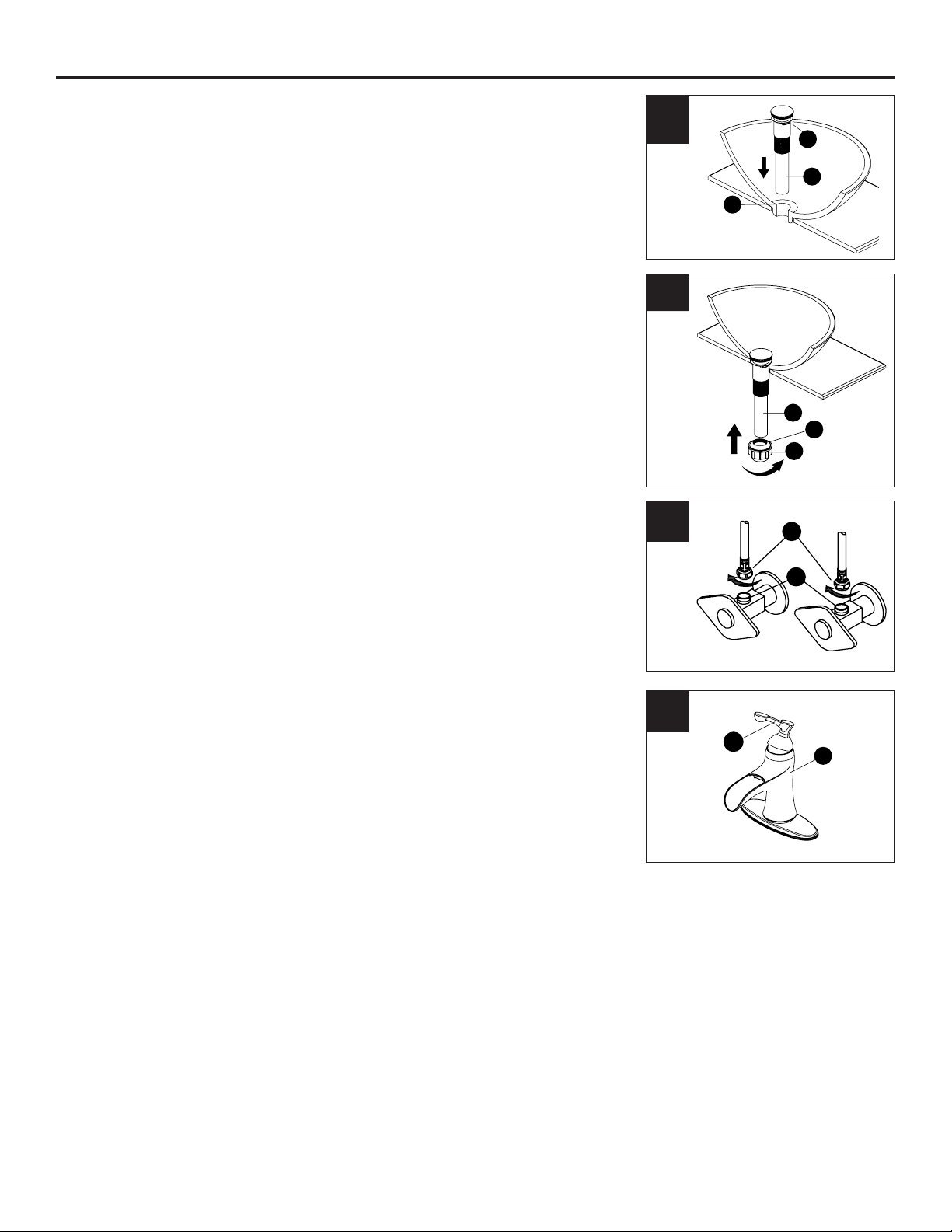

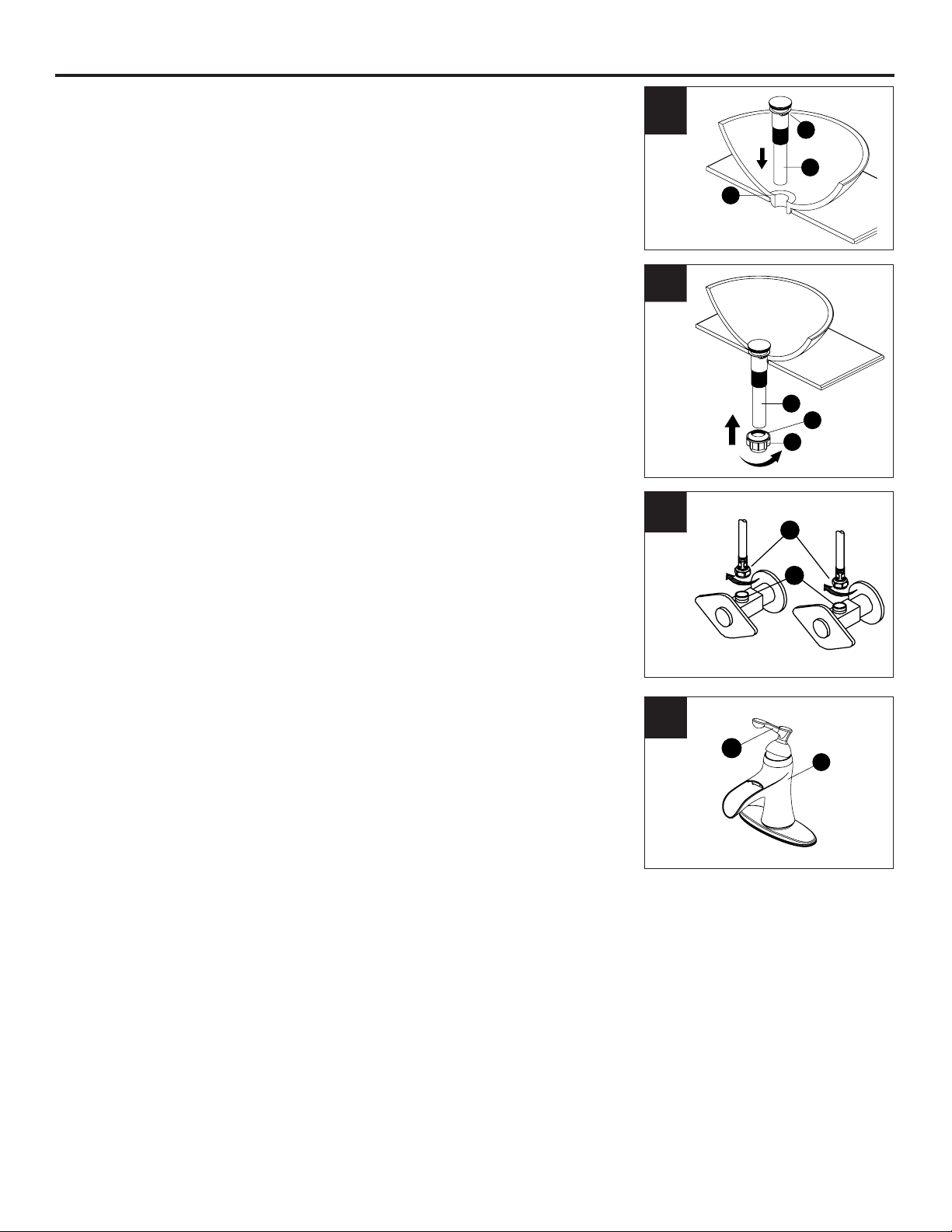

6. Insert the drain assembly (B) into the drain hole in the sink (6.1). Ensure the top
gasket (6.2) rests securely between the top of the sink and the top of the drain
assembly (B).
6
6.2
B
6.1
7. From underneath the sink, screw the bottom gasket (7.1) and mounting
nut (7.2) onto the drain assembly (B) by twisting until secure against the
bottom of the sink.
IMPORTANT: Remember to reconnect the drain body to the P-Trap drain
assembly (not included) before testing the faucet.
7
7.1
7.2
B
8. Attach the end of each integrated supply line (8.1) from the faucet body (A) to
the hot and cold water supply valves (8.2) under the sink, after making sure
the supply valves (8.2) are clear of any debris. Thread the nut on the end of
the integrated supply line (8.1) onto the outlet of the water supply valve (8.2)
and tighten with a wrench. Do not overtighten. NOTE: The hot side inlet tube is
indicated by a label.
NOTE: Do not use PTFE pipe tape, plumber's putty, pipe dope, or any other
type of sealing compound on the water inlets or threads. Additional compound
is not necessary. A watertight seal between the supply valve and the nut on the
integrated supply line is achieved by compression.
8
8.1
8.2
9. After installation is complete, turn on the water supply and adjust the handle
(9.1) on the faucet body (A) to the warm position where it mixes both hot and
cold water. Allow the water to run for a least one minute to ush away any
debris that could cause damage to the internal parts. While the water is running,
check for leaks. If leaks occur, gently tighten the nut on the connection that is
leaking. Fill the sink with water to check the drain for leaks. If water is leaking
from the drain, tighten the nut on the drain assembly. Turn off the water and
empty the sink.
9
A
9.1
A
10.1

6
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE SOLUTION
Faucet leaks underneath
handle. Bonnet has come loose or O-ring on cartridge is dirty or twisted. 1. Move the handle to the OFF position. Unscrew the handle screw and remove
the handle.
2. Tighten the bonnet by turning it clockwise.
Move the cartridge stem to the ON posi-
tion. The leak should stop draining out
from around the cartridge stem.
3. If the leak does not stop, shut off the water
supply. Remove the bonnet by turning it
counterclockwise. Lift out the cartridge
valve. Inspect the larger O-ring on the
cartridge bonnet and the smaller O-ring on
the cartridge stem. Remove any debris from
the O-rings. If either O-ring is twisted,
straighten it. If either O-ring is damaged,
replace the cartridge by calling customer
service.
4. Position the cartridge back into the faucet
body. Make sure the ridges on the two
sides of the cartridge bonnet t into the
grooves on the two sides of the faucet
body. Tightly screw the bonnet onto the
faucet body.
5. Reinstall the handle.
Water does not com-
pletely shut off. Rubber valve seat is dirty, stuck, or broken. 1. Shut off the water supply. 2. Remove the handle from the faucet body.
Loosen the bonnet by turning it counter-
clockwise. Lift out the cartridge assembly.
3. Inspect the rubber valve seat in the faucet
body. If there is debris or brass scrap on
the surface of the seat, remove it. If the
rubber seat is stuck tightly in the water
inlet hole, push it gently with a ngertip so it
moves up and down smoothly. The spring
(smaller end up) must be placed back
underneath the valve seat. If the rubber
valve seat is worn out or broken, replace the
cartridge by calling customer service.
4. Position the cartridge back into the faucet
body. Make sure the ridges on the two
sides of the cartridge bonnet t into the
grooves on the two sides of the faucet
body. Tightly screw the bonnet onto the
faucet body.
5. Reinstall the handle.
CARE AND CLEANING
Clean periodically with a soft cloth. Avoid abrasive cleaners, steel wool, and harsh chemicals as these will dull the nish
and void your warranty.

7

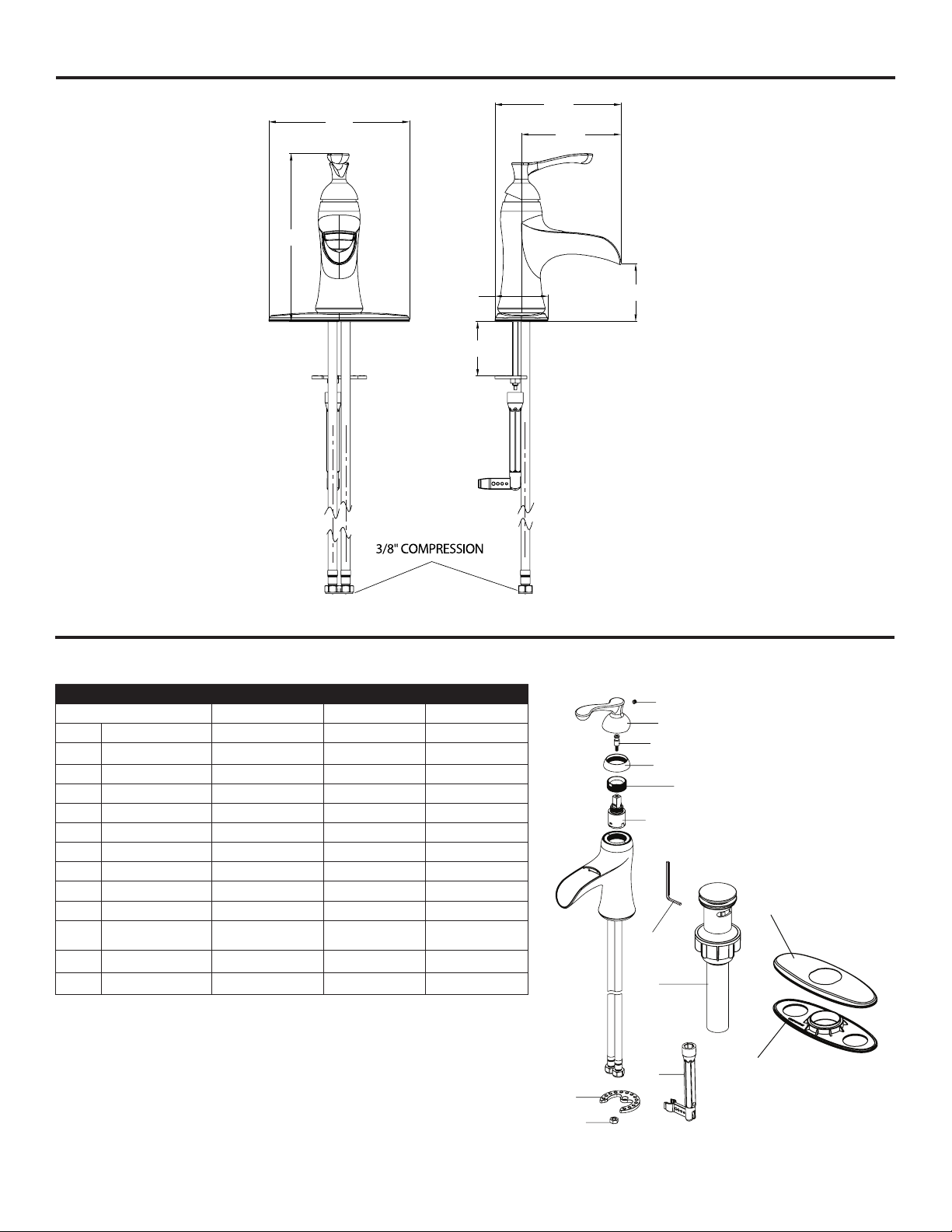

REPLACEMENT PARTS
For replacement parts, call our customer service department at 1-866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Sunday.
PART DESCRIPTION PART # PART # PART #
21-B461H-BN-AR 21-B461H-ORB-AR 21-B461H-CP-AR
1Handle RP13211BN RP13211ORB RP13211CH
2Set screw RP50002 RP50002 RP50002
3Connector RP50097 RP50097 RP50097
4Cap RP80551BN RP80551ORB RP80551CH
5Bonnet RP70539 RP70539 RP70539
6Cartridge RP20090 RP20090 RP20090
7Allen wrench RP70221 RP70221 RP70221
8Washer RP64258 RP64258 RP64258
9Lock nut RP56033 RP56033 RP56033
10 Wrench RP70771 RP70771 RP70771
11 Push pop-up drain
assembly RP40269BN RP40269ORB RP40269CH
12 Deckplate RP80287BN RP80287ORB RP80287CH
13 Gasket RP80288 RP80288 RP80288
Note: Appearance of actual parts may vary from drawing.
ROUGH-IN
6-3/8"
7-1/2"
2-3/8" 2-5/8"
5-5/8"
4-1/2"
2-1/2"
MAX.
12
13
1
2
3
45
6
7
8
9
11
10

8
LIMITED LIFETIME WARRANTY
The distributor warrants to the original consumer purchaser this product to be free from defects in material and workmanship
under normal use in residential applications. At its option, the Company will provide repair parts or replace defective product
when the product is used in accordance with the manufacturer’s specications.
The distributor provides a limited 5-year warranty on the nish of this product to the original purchaser. At its option, the
distributor will provide repair parts or replace defective product when the product is used in accordance with the manufacturer’s
specications. Use of mild abrasive, abrasive or chemical cleaners may damage the nish of the faucet. We recommend
cleaning your faucet with a soft cloth, moistened with water. Damage resulting from the use of abrasive or chemical cleaners
SHALL VOID THIS WARRANTY.
This warranty is not applicable to any products or parts of products where damage is caused by use of non-genuine parts; is
due to installation error, product misuse, negligence or faulty maintenance; or where the product is not installed according to
local building codes.
This warranty excludes labor charges or damage incurred during installation, repair or replacement, and any indirect, incidental
or consequential damages, losses, injury or costs of any nature. This warranty is in lieu of and excludes all other warranties,
conditions and guarantees, whether expressed or implied, including without restriction those of merchantability or tness of use.
Liability under this warranty will not exceed the purchase price for the product claimed to be defective by the original consumer
purchaser. Some states or provinces do not allow the exclusion or limitation of consequential damages so the above limitations
or exclusions may not apply. This warranty gives you specic legal rights and you may also have other rights which vary from
state to state, or province to province.
Inquiries regarding warranty claims can be directed to 1-866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Sunday.
Printed in China

9
ARTÍCULO # 2596143, 2596144
GRIFO PARA BAÑO DE
UNA SOLA MANIJA
MODELOS 21-B461H-BN-AR,
21-B461H-ORB-AR, 21-B461H-CP-AR
ALLEN + ROTH y el diseño del logo son marcas
comerciales o marcas registradas de LF, LLC.
Todos los derechos reservados.
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro
Departamento de Servicio al Cliente al 1-866-439-9800, de lunes a domingo de 8 a.m. a 8 p.m.,
hora estándar del Este.
ADJUNTE SU RECIBO AQUÍ
Número de serie _________________________ Fecha de compra ________________________
SUMTER
NSF/ANSI 61
SIN
PLOMO
CUMPLE
CON ADA

10
PARTE DESCRIPCIÓN CANTIDAD PARTE DESCRIPCIÓN CANTIDAD
ACuerpo del grifo 1 D Placa 1
BEnsamble desagüe
emergente a presión 1E Junta 1
CLlave Allen 1
Debido a las constantes mejoras de diseño y calidad, es posible que el producto en el interior se vea ligeramente diferente de la imagen.
ADITAMENTOS (no se muestran en tamaño real)
AA BB CC
Arandela Tuerca
de bloqueo Llave inglesa
Cant. 1 Cant. 1 Cant. 1
CONTENIDO DEL PAQUETE
A
B
C
D
E

11
B
INFORMACIÓN DE SEGURIDAD
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el producto.
PRECAUCIÓN
• Si suelda las juntas durante la instalación del grifo, se deben retirar los asientos, los cartuchos y las arandelas
antes de usar la llama. De lo contrario, se anulará la garantía de dichas piezas.
• Cubra el desagüe para evitar que se pierdan piezas.
ADVERTENCIA
• Proteja los ojos con gafas de seguridad al cortar o soldar las líneas de entrada de agua.
• NOTA: al realizar la conexión de la línea de agua, APRIETE A MANO. NO APRIETE DEMASIADO. No use
cinta para tubería de PTFE, masilla de plomero, aditivos para tubos ni ningún otro compuesto sellador en
entradas de agua o roscas. No necesita compuestos adicionales. Se logra un sellado hermético entre la
entrada roscada y la tubería de suministro mediante compresión.
PREPARACIÓN
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las piezas con la lista
del contenido del paquete y la lista de aditamentos. No intente ensamblar el producto si falta alguna pieza o si estas
están dañadas. Póngase en contacto con el Departamento de Servicio al Cliente para obtener piezas de repuesto.
Tiempo estimado de ensamblaje: 30 minutos
Herramientas necesarias para el ensamblaje (no se incluyen): llave inglesa ajustable, pinzas para juntas
deslizantes, llave para tubos, destornillador Phillips, y silicona.
La instalación puede variar según cómo se instaló el grifo anterior. No se incluyen todos los materiales
necesarios para la instalación del grifo; no obstante, estos están disponibles en cualquier lugar donde se
vendan artículos de plomería.
Antes de comenzar la instalación, cierre las líneas de entrada de agua fría y caliente, y luego abra el grifo viejo
para liberar la presión acumulada. Al instalar el nuevo grifo, primero apriete a mano las tuercas del conector. NO
APRIETE DEMASIADO. Las conexiones que estén muy apretadas reducirán la integridad del sistema.
ESPECIFICACIONES DEL PRODUCTO
Caudal de ujo máximo: 4,54 LPM (1,2 GPM) a 60 PSI Peso total del artículo: 1,1 kg
Cumple con la norma ASME A112.18.1/CSA B125 Cartucho sin cerámica
NSF/ANSI 61 Fabricado para que no incluya más de 0,25 % de
contenido promedio en peso de plomo para supercies
con agua
Acabado de níquel cepillado - 2596143
Acabado de bronce aceitado - 2596144
Acabado de cromo - 21-B461H-CP-AR

12
INSTRUCCIONES DE INSTALACIÓN
1. Cierre el agua en las válvulas de suministro debajo del fregadero o el
suministro de agua principal. Desconecte las líneas de entrada. Retire
el grifo existente del lavamanos.
Limpie y seque el área supercial donde se colocará el nuevo grifo.
1
2. Para instalar con la placa de cubierta opcional para un lavamanos de 3 oricios,
diríjase al paso 3.
Inserte las entradas de suministro de agua (2.1) y el perno de montaje (2.2) en
el cuerpo del grifo (A) a través del oricio de montaje en el lavamanos (2.3).
Continúe con el paso 4.
2A
2.2
2.1 2.3
3. INSTALACIÓN OPCIONAL CON PLACA DE CUBIERTA:
Aplique una gota delgada de silicona a la empaquetadura (E). Coloque la
empaquetadura (E) y la placa de cubierta (D) sobre los oricios de montaje en
el lavamanos, alineando el oricio central en la empaquetadura (E) y la placa
de cubierta (D) con el oricio de montaje central en el lavamanos (3.1). Inserte
las entradas de suministro de agua y el perno de montaje (3.2) en el cuerpo del
grifo (A) a través del oricio en la placa de cubierta (D) y el oricio de montaje en
el lavamanos (3.1) hasta que el grifo se asiente en la parte superior de la placa
de cubierta (D).
3
D
E
A
3.1
3.2
4. Desde debajo del lavamanos, asegure el cuerpo del grifo (A) al lavamanos
con la arandela de metal (AA) y la tuerca de seguridad (BB). Apriete la
tuerca de seguridad (BB) con la llave (CC) provista.
Aditamentos utilizados
AA Arandela x 1
BB Tuerca de bloqueo x 1
CC Llave inglesa x 1
4
AA
BB
CC
A
5. Retire la empaquetadura inferior (5.1) y la tuerca de montaje (5.2) del
ensamble del desagüe (B). Empuje la empaquetadura inferior (5.1) hacia
abajo en la parte superior de la tuerca de montaje (5.2) y gírelas juntas.
5
5.1
5.2
5.3
B

13
INSTRUCCIONES DE INSTALACIÓN (Continuación)
6. Inserte el ensamble del desagüe (B) en el oricio del desagüe en el lavamanos
(6.1). Asegúrese de que la empaquetadura superior (6.2) se asiente de manera
segura entre la parte superior del lavamanos y la parte superior del ensamble
del desagüe (B).
6
6.2
B
6.1
7. Desde debajo del lavamanos, atornille la empaquetadura inferior (7.1) y la
tuerca de montaje (7.2) en el ensamble del desagüe (B) girándola hasta que
quede segura contra la parte inferior del lavamanos.
IMPORTANTE: recuerde conectar el cuerpo del desagüe al ensamble del
desagüe de la trampa en P (no se incluye) antes de probar el grifo.
7
7.1
7.2
B
8. Una el extremo de cada tubería de suministro integrada (8.1) del cuerpo del
grifo (A) a las válvulas de suministro de agua caliente y fría (8.2) debajo del
lavamanos, luego de asegurarse de que las válvulas de suministro (8.2) no
tengan residuos. Enrosque la tuerca en el extremo de la tubería de suministro
(8.1) en la salida de la válvula de suministro de agua (8.2) y apriete con una
llave inglesa. No apriete demasiado. NOTA: El tubo de entrada de agua
caliente se identica con una etiqueta.
NOTA: No use cinta para tubería de PTFE, masilla de plomero, aditivos para
tubos ni ningún otro compuesto sellador en entradas de agua o roscas. No
necesita compuestos adicionales. Se logra un sellado hermético entre la
entrada roscada y la línea de entrada mediante compresión.
8
8.1
8.2
9. Una vez completada la instalación, abra el suministro de agua y ajuste la
manija (9.1) en el cuerpo del grifo (A) a la posición tibia donde mezcla agua
fría y caliente. Deje correr el agua durante al menos un minuto para eliminar
cualquier residuo que pueda dañar las piezas internas. Mientras el agua
corre, verique si hay fugas. Si las hay, apriete suavemente la tuerca en la
conexión que está goteando. Llene el lavamanos con agua para vericar que
el desagüe no tenga fugas. Si sale agua del desagüe, apriete la tuerca del
ensamble del desagüe. Cierre el suministro de agua y vacíe el lavamanos.
9
A
9.1

14
SOLUCIÓN DE PROBLEMAS
PROBLEMA CAUSA POSIBLE SOLUCIÓN
El grifo gotea debajo de
la manija. El casquete se ha soltado o la junta de anillo del cartucho está sucia o retorcida. 1. Mueva la manija a la posición OFF. Desenrosque el tornillo de la manija y
retire la manija.
2. Apriete el casquete girándolo en sentido
horario. Mueva el vástago del cartucho a
la posición ON. La fuga debe dejar de
drenarse alrededor del vástago del
cartucho.
3. Si la fuga no se detiene, cierre la salida
de agua. Retire el casquete girándolo en
sentido antihorario. Levante la válvula del
cartucho. Inspeccione la junta de anillo
más grande en el casquete del cartucho
y la junta de anillo más pequeña en el
vástago del cartucho. Retire cualquier
residuo de las juntas de anillo. Si cualquiera
de las juntas de anillo está torcida, alísela.
Si cualquiera de las juntas de anillo está
dañada, reemplace el cartucho llamando
al servicio al cliente.
4. Coloque el cartucho nuevamente en el
cuerpo del grifo. Asegúrese de que las
estrías en los dos lados del casquete del
cartucho encajen en las ranuras en los
dos lados del cuerpo del grifo. Atornille
rmemente el casquete en el cuerpo del
grifo.
5. Vuelva a instalar la manija.
El agua no se cierra por
completo. El asiento de la válvula de goma está sucio, atascado o roto. 1. Cierre la llave de paso de agua. 2. Retire la manija del cuerpo del grifo. Aoje
el casquete girándolo en sentido antihorario.
Levante el cartucho.
3. Inspeccione el asiento de la válvula de
goma en el cuerpo del grifo. Si hay restos
o restos de latón en la supercie del
asiento, retírelo. Si el asiento de goma
está atascado rmemente en el oricio de
entrada de agua, empújelo suavemente
con la punta del dedo para que se mueva
hacia arriba y hacia abajo suavemente.
El resorte (extremo más pequeño hacia
arriba) debe colocarse nuevamente debajo
del asiento de la válvula. Si el asiento de
la válvula de goma está desgastado o
roto, reemplace el cartucho llamando al
servicio al cliente.
4. Coloque el cartucho nuevamente en el
cuerpo del grifo. Asegúrese de que las
estrías en los dos lados del casquete del
cartucho encajen en las ranuras en los
dos lados del cuerpo del grifo. Atornille
rmemente el casquete en el cuerpo del
grifo.
5. Vuelva a instalar la manija.
CUIDADO Y LIMPIEZA
Limpie periódicamente con un paño suave. Evite utilizar limpiadores abrasivos, lana de acero y químicos agresivos, ya
que pueden dañar el acabado y anular su garantía.

15
PACKAGE CONTENTS
PIEZAS DE REPUESTO
DIBUJO DE INSTALACIÓN
Para piezas de repuesto, llame a nuestro departamento de servicio al cliente al 1-866-439-9800, de 8 a.m. a 8 p.m., EST, de lunes a domingo.
PIEZA DESCRIPCIÓN Nº DE PIEZA Nº DE PIEZA Nº DE PIEZA
21-B461H-BN-AR 21-B461H-ORB-AR 21-B461H-CP-AR
1Manija RP13211BN RP13211ORB RP13211CH
2Tornillo de ajuste RP50002 RP50002 RP50002
3Conector RP50097 RP50097 RP50097
4Gorra RP80551BN RP80551ORB RP80551CH
5Tuerca del bonete RP70539 RP70539 RP70539
6Cartucho RP20090 RP20090 RP20090
7Llave Allen RP70221 RP70221 RP70221
8Arandela RP64258 RP64258 RP64258
9Tuerca de bloqueo RP56033 RP56033 RP56033
10 Llave inglesa RP70771 RP70771 RP70771
11 Conjunto de drenaje
con tapòn a presión RP40269BN RP40269ORB RP40269CH
12 Placa RP80287BN RP80287ORB RP80287CH
13 Junta RP80288 RP80288 RP80288
Nota: El aspecto de las piezas reales puede variar del dibujo.
6-3/8"
7-1/2"
2-3/8" 2-5/8"
5-5/8"
4-1/2"
2-1/2"
MAX.
12
13
1
2
3
45
6
7
8
9
11
10

16
GARANTÍA LIMITADA DE POR VIDA
El distribuidor garantiza al comprador/consumidor original que este producto está libre de defectos en cuanto a los materiales y la
mano de obra en condiciones de uso normales en aplicaciones residenciales. A su elección, la Compañía proporcionará piezas
de repuesto o reemplazará un producto defectuoso si el producto se utilizó de acuerdo con las especicaciones del fabricante.
El distribuidor le brinda al comprador original una garantía limitada de 5 años para el acabado de este producto. A su elección,
el distribuidor proporcionará piezas de repuesto o reemplazará un producto defectuoso si el producto se utilizó de acuerdo con
las especicaciones del fabricante. El uso de limpiadores abrasivos suaves, abrasivos o químicos puede dañar el acabado del
grifo. Le recomendamos que limpie el grifo con un paño suave y humedecido con agua. El daño ocasionado por el uso de
limpiadores abrasivos o químicos ANULARÁ ESTA GARANTÍA.
Esta garantía no se aplica a productos o piezas de productos si el daño fue ocasionado por el uso de piezas no originales; o se
deba a un error de instalación, al mal uso del producto, a negligencia o al mantenimiento inadecuado; o en caso de que el
producto no se haya instalado de acuerdo con los códigos de construcción locales.
Esta garantía no incluye los cargos por mano de obra o los daños ocasionados durante la instalación, la reparación o el
reemplazo, ni las lesiones, las pérdidas o los daños indirectos, accidentales o resultantes, ni los costos de ninguna naturaleza.
Esta garantía reemplaza y excluye todas las demás garantías y condiciones, expresas o implícitas, incluidas sin restricción
aquellas de comerciabilidad o uso adecuado.
La responsabilidad bajo esta garantía no superará el precio de compra del producto que se reclama como defectuoso pagado
por el cliente o comprador original. Algunos estados o provincias no permiten la exclusión o limitación de los daños acciden-
tales o resultantes, de modo que es posible que no se apliquen las exclusiones o limitaciones mencionadas anteriormente.
Esta garantía le otorga derechos legales especícos y es posible que también tenga otros derechos que varían según el
estado o la provincia.
Las consultas sobre reclamos por garantías se pueden hacer al 1-866-439-9800, de lunes a domingo de 8 a.m. a 8 p.m.,
hora estándar del Este.
Impreso en China
