Allen + Roth 21-B45WDCP-AR User manual

ATTACH YOUR RECEIPT HERE
Serial Number _______________ Purchase Date ______________
Questions, problems, missing parts? Before returning to the store, call our customer
service department at 1-866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Sunday. You could
also contact us at [email protected] or visit www.lowespartsplus.com.
ITEM # 2517061, 2916838, 2916839
WIDESPREAD
BATHROOM FAUCET
WITH LED LIGHT
MODELS 21-B45WDCP-AR
21-B45WDBN-AR
21-B45WDMB-AR
Español p. 9
SM20296
ALLEN + ROTH and logo design are trademarks
or registered trademarks of LF, LLC.
All rights reserved.
BROOKES
02/2022

2
PACKAGE CONTENTS
PART DESCRIPTION QUANTITY
ASpout with LED aerator 1
B Right handle assembly 1
C Left handle assembly 1
D Pop-up drain assembly 1
E Hose 1
F Non-lighted aerator 1
Due to constant design and quality improvements, the product
may look slightly different from the picture.
HARDWARE CONTENTS (not shown actual size)
AA BB CC DD EE
Metal Washer Mounting Nut Rubber Washer Locking Nut Metal Washer
Qty. 1 Qty. 1 Qty. 1 Qty. 2 Qty. 2
A
B
E
D
F
C

3
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble, operate or install
the product.
CAUTION
• If you solder the joints during installation of the faucet, the seats, cartridges, and washers must be
removed before using a ame or the warranty will be voided on these parts.
• Cover the sink drain to avoid losing parts.
WARNING
• Protect your eyes with safety glasses when cutting or soldering water supply lines.
• When making water line connections, HAND TIGHTEN. DO NOT OVERTIGHTEN. Do not use
PTFE pipe tape, plumber’s putty, pipe dope or any other type of sealing compound on water inlet
or threads. Additional compound is unnecessary. A watertight seal between the thread inlet and
supply tube is achieved by compression.
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents list. If any part is missing or damaged, do not attempt to
assemble the product. Contact customer service for replacement parts. You could also contact us at
[email protected] or visit www.lowespartsplus.com.
Estimated Assembly Time: 30 minutes
Tools Required for Assembly (not included): Adjustable Wrench, Slip Joint Pliers, Pipe Wrench,
Phillips Screwdriver, Silicone and Supply Lines.
Installation may vary depending on how the previous faucet was installed. Supplies necessary for the
installation of the faucet are not all included; however, they are available wherever plumbing supplies
are sold.
Prior to beginning installation, turn off the hot and cold water lines, then turn on the old faucet to
release built-up pressure. When installing the new faucet, hand tighten the connector nuts. DO NOT
OVERTIGHTEN. Connections that are too tight will reduce the integrity of the system.
PRODUCT SPECIFICATIONS
Maximum ow rate: 1.2 GPM (4.54 LPM) at 60 PSI
ASME A112.18.1/CSA B125
NSF/ANSI/CAN 61
Chrome, brushed nickel and matte black nishes
Ceramic cartridges
Manufactured to include no more than 0.25%
weighted average lead content on wetted
surfaces

4
INSTALLATION INSTRUCTIONS
1. Shut off the water at the supply valves under the sink or at the
main water supply. Disconnect the supply lines. Remove the
existing faucet from the sink.
Clean and dry the surface area where the new faucet will
be mounted.
1
2. Insert the mounting shank (2.1) on the spout (A) through the
center mounting hole in the sink (2.2). Secure the spout (A) using
the rubber washer (CC), metal washer (AA), and mounting nut
(BB). Hand tighten the mounting nut (BB) onto the end of the
shank (2.1). Then attach the middle connector (2.3) on the
hose (E) to the shank (2.1).
Hardware Used
AA Metal Washer x 1
BB Mounting Nut x 1
CC Rubber Washer x 1
2
3. Slide the right handle assembly (B) through the hole in the
sink to the right of the spout (A). Make sure the longer tube is
positioned away from the spout (A). Slide the metal washer (EE)
onto the shank (3.1) on the right handle assembly (B) and then
hand tighten the locking nut (DD) onto the end of the shank.
Secure the locking nut (DD) into position by tightening the
screws (3.2) using a Phillips screwdriver. Repeat these steps to
install the left handle assembly (C).
Hardware Used
DD Locking Nut x 2
EE Metal Washer x 2
3
4. Push the quick-connect assembly (4.1) on each end of the
hose (E) rmly upward onto the handle tube (4.2) until it snaps
onto the handle tube tab (4.3). Pull down gently to ensure the
connection is secure.
If it is necessary to disconnect the quick-connect assembly (4.1)
from the handle tube (4.2), squeeze the tabs on the quick-
connect assembly (4.1) and pull down to remove from the
handle tube (4.2).
4
2.2
A
CB
A
E
A
E
E
CC
AA
BB
2.1
4.1
4.2
DD
2.3
3.1
3.2
4.3
EE

5
INSTALLATION INSTRUCTIONS (Continued)
5. Attach one end of each of the water supply lines onto the water
inlet tubes (5.1) on the handle assemblies (B, C), with hot water
on the left and cold water on the right. Use 1/2 in. IPS faucet
connections (5.2) or supply line coupling nuts (5.3) with 3/8 in.
OD ball-nose risers (5.4). NOTE: Do not reuse existing supply
lines. When installing new water supply lines, please refer to the
supply line manufacturer's installation instructions. Tighten the
supply line connections using an adjustable or basin wrench. Do
not overtighten.
Attach each of the remaining ends of the water supply lines to the
hot and cold shut-off valves (5.5) and tighten with a wrench. Do
not overtighten.
5
6. Remove the old pop-up drain assembly. Clean all sink surfaces
to remove old putty and dirt before installing the new drain
assembly. Remove the ange and upper threaded portion (6.1)
of the pop-up drain assembly from the bottom gasket (6.2),
mounting nut (6.3) and the lower portion of the pop-up drain
assembly (D).
6
7. Insert the ange and upper portion of the pop-up drain assembly
(7.1) into the sink hole (7.2). 7
8. From underneath the sink, attach the rubber gasket (8.1)
and mounting nut (8.2) onto the upper portion of the pop-up
drain assembly (8.3). Then twist the bottom of the pop-up
drain assembly (D) onto the upper portion of the pop-up drain
assembly (8.3) and hand tighten. Do not overtighten.
8
5.2
5.4
5.1
6.1
D
6.2
6.3
7.1
7.2
8.3
8.2
8.1
D
5.5
5.3

6
INSTALLATION INSTRUCTIONS (Continued)
9. After installation is complete, remove the aerator (9.1) from
the spout (A). Turn on the water supply. Check for leaks at all
waterway connections. If a leak occurs, gently tighten the nut
on the water connection that is leaking. Fill the sink with water
to check the drain for leaks. If water is leaking from the drain,
tighten the mounting nut on the pop-up drain assembly (D).
After the pop-up drain has been checked for leaks, empty the
sink. Run hot and cold water uninterrupted for at least one minute
to ush away any debris that could cause damage to the internal
parts.Turn off the water and reattach the aerator (9.1) onto the
spout (A).
9
REPLACING LED AERATOR WITH NON-LIGHTED AERATOR
1. Hold the end
of the spout on
the faucet body
(A) and turn the
LED aerator
(1.1) clockwise
to remove it from
the spout on the
faucet body (A).
12. Thread the non-
lighted aerator (F)
onto the end of the
spout on the faucet
body (A). Hand
tighten, but do not
overtighten.
2
OPERATING INSTRUCTIONS
The lever handles control the ow of hot and cold water to the faucet. Moving the handle forward
opens the cartridge and causes water to ow from the spout. Rotate the handle on the left side of the
faucet forward for hot water. Rotate the handle on the right side of the faucet forward for cold water.
The degree of handle opening determines the volume of water ow. Returning the handle to the
original position away from the spout on the faucet body stops the ow of water.
CARE AND CLEANING
Clean periodically with a soft cloth. Avoid abrasive cleaners, steel wool, and harsh chemicals as these
will dull the nish and void your warranty.
A
9.1
A A
F
1.1

7
TROUBLESHOOTING
If a faucet installation doesn't deliver water properly or leaks, nding the cause and xing it can be easy.
PROBLEM POSSIBLE CAUSE SOLUTION
Faucet leaks underneath
handle.
Bonnet has come loose or the ceramic
cartridge seal is dirty or out of place.
1. Move the handle to the OFF position. Unscrew the handle screw and
remove the handle.
2. Tighten the bonnet by turning it clockwise. Move the cartridge stem
to the ON position. The leak should stop draining out from around the
cartridge stem.
3. If the leak does not stop, shut off the water supply. Remove the bonnet
by turning it counterclockwise. Lift out the ceramic cartridge. Inspect
the seal on the bottom of the ceramic cartridge. Remove any debris
from the seal. If the ceramic cartridge seal is twisted or out of place,
re-seat it. If the ceramic cartridge seal is worn or damaged, replace the
cartridge by calling customer service.
4. Position the cartridge back into the handle body. Make sure the ridges
on the two sides of the cartridge bonnet t into the grooves on the two
sides of the handle body. Tightly screw the bonnet onto the handle
body.
5. Reinstall the handle.
Water does not completely
shut off.
Ceramic cartridge discs are worn or
have debris trapped inside.
1. Shut off the water supply.
2. Move the handle to the OFF position. Unscrew the handle screw
and remove the handle.
3. Remove the bonnet. Lift out the ceramic cartridge.
4. Position the new ceramic cartridge into the handle body.
5. Tightly screw the bonnet into the handle body.
6. Reinstall the handle.
Faucet leaks around aerator. The aerator is incorrectly tted, dirty,
or small parts inside the aerator are
improperly installed.
1. Remove the aerator from the spout. Inspect the black rubber gasket
inside the aerator. The rubber gasket should be at.
2. Reinstall the aerator on the spout.
ROUGH-IN

8

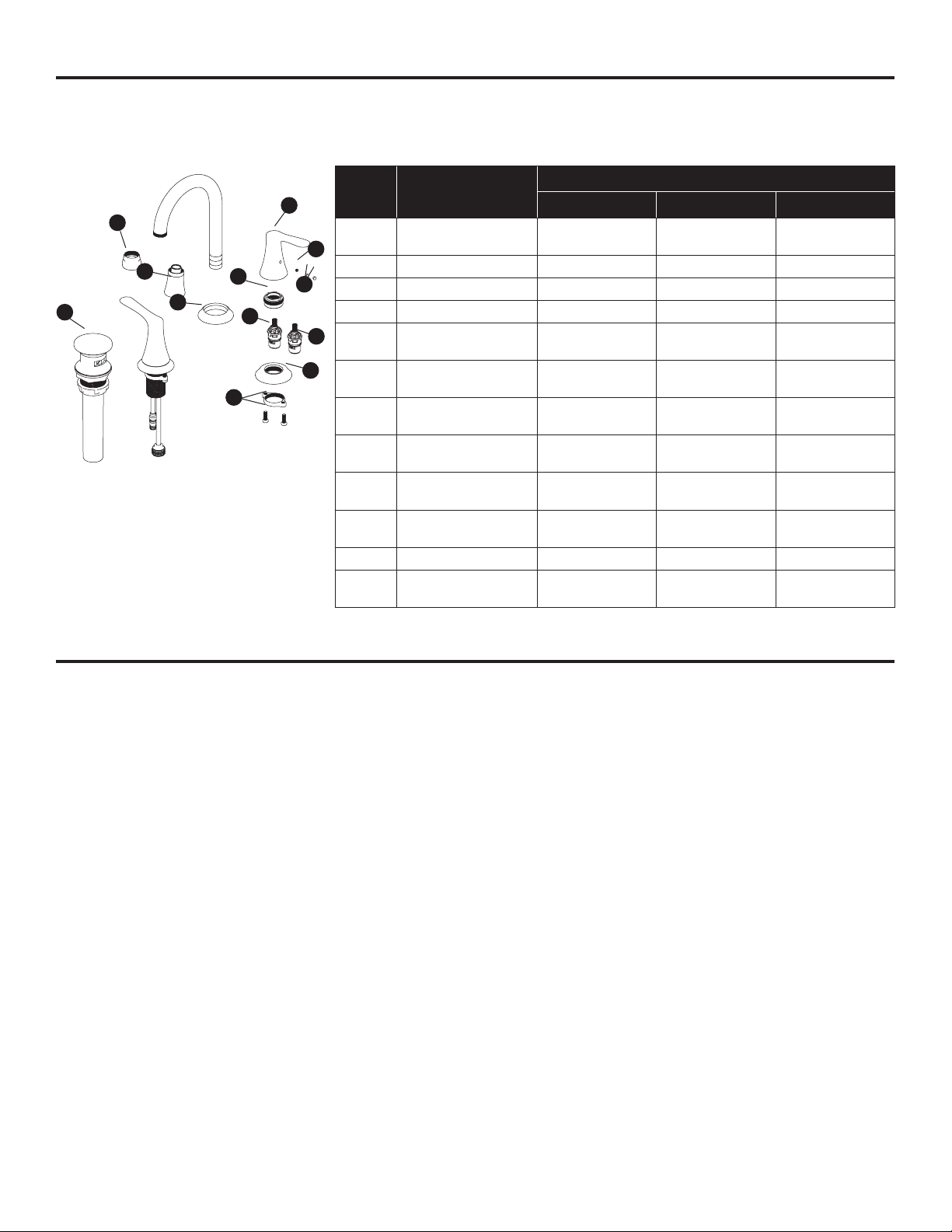

REPLACEMENT PARTS
For replacement parts, call our customer service department at 1-866-439-9800, 8 a.m. - 8 p.m., EST, Monday
- Sunday. You could also contact us at [email protected] or visit www.lowespartsplus.com.
PART DESCRIPTION PART #
21-B45WDBN-AR 21-B45WDCP-AR 21-B45WDMB-AR
1Non-Lighted Aerator RP 00621BN RP 00621CH RP 00621MB
2LED Aerator RP 00619BN RP 00619CH RP 00619MB
3 Handle RP 01664BN RP 01664CH RP 01664MB
4 Retainer Nut RP 03056 RP 03056 RP 03056
5 Hot Water Cartridge RP 03009 RP 03009 RP 03009
6 Cold Water Cartridge RP 03010 RP 03010 RP 03010
7Handle Flange &
Washer RP 03057BN RP 03057CH RP 03057MB
8Lock Nut Assembly RP 03058 RP 03058 RP 03058
9Spout Flange &
Washer RP 03059BN RP 03059CH RP 03059MB
10 Pop-Up Drain
Assembly RP 00622BN RP 00622CH RP 00622MB
11 Screw RP 01665 RP 01665 RP 01665
12 Hot & Cold Index
Button RP 01666 RP 01666 RP 01666
LIMITED LIFETIME WARRANTY
The distributor warrants to the original purchaser of this product to be free from defects in material and
workmanship under normal use in residential applications. At its option, the Company will provide repair parts or
replace defective product when the product is used in accordance with the manufacturer’s specications.
The distributor provides a limited 5-year warranty on the nish of this product to the original purchaser. At its
option, the distributor will provide repair parts or replace defective product when the product is used in accordance
with the manufacturer’s specications. Use of mild abrasive, abrasive or chemical cleaners may damage the
nish of the product. We recommend cleaning your faucet with a soft cloth, moistened with water. Damage
resulting from the use of abrasive or chemical cleaners SHALL VOID THIS WARRANTY.
This warranty is not applicable to any products or parts of products where damage is caused by use of non-
genuine parts; is due to installation error, product misuse, negligence or faulty maintenance; or where the product
is not installed according to local building codes.
This warranty excludes labor charges or damage incurred during installation, repair or replacement, and any
indirect, incidental or consequential damages, losses, injury or costs of any nature. This warranty is in lieu of and
excludes all other warranties, conditions and guarantees, whether expressed or implied, including without
restriction those of merchantability or tness of use.
Liability under this warranty will not exceed the purchase price for the product claimed to be defective by the original
consumer purchaser. Some states or provinces do not allow the exclusion or limitation of consequential damages
so the above limitations or exclusions may not apply. This warranty gives you specic legal rights and you may
also have other rights which vary from state to state, or province to province.Inquiries regarding warranty
claims can be directed to 1-866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Sunday. You could also contact us
at [email protected] or visit www.lowespartsplus.com.
Printed in China
1
2
3
4
11
7
8
9
10
12
6
5

9
ARTÍCULO # 2517061, 2916838, 2916839
GRIFO PARA BAÑO DE
MANIJAS SEPARADAS
CON LUZ LED
MODELOS 21-B45WDCP-AR
21-B45WDBN-AR
21-B45WDMB-AR
Español p. 9
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro
Departamento de Servicio al Cliente al 1-866-439-9800, de lunes a domingo de 8 a.m. a
8 p.m., hora estándar del Este. También puede contactarnos en [email protected] o
visitar www.lowespartsplus.com.
ALLEN + ROTH y el diseño del logo son marcas
comerciales o marcas registradas de LF, LLC.
Todos los derechos reservados.
ADJUNTE SU RECIBO AQUÍ
Número de serie _____________ Fecha de compra ____________
BROOKES

10
CONTENIDO DEL PAQUETE
PARTE DESCRIPCIÓN CANTIDAD
ACaño con
aireador LED 1
BConjunto de la manija
derecha 1
CConjunto de la manija
izquierda 1
DEnsamble de desagüe
emergente 1
E Manguera 1
F Aireador sin iluminación 1
Debido a las constantes mejoras de diseño y calidad, es posible que
el producto se vea ligeramente diferente de la imagen.
ADITAMENTOS (no se muestran en tamaño real)
AA BB CC DD EE
Arandela de
metal Tuerca de montaje Arandela de goma Tuerca de bloqueo Arandela de metal
Cant. 1 Cant. 1 Cant. 1 Cant. 2 Cant. 2
A
B
E
D
F
C

11
INFORMACIÓN DE SEGURIDAD
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el
producto.
PRECAUCIÓN
• Si suelda las juntas durante la instalación del grifo, se deben retirar los asientos, los cartuchos y las
arandelas antes de usar la llama. De lo contrario, se anulará la garantía de dichas piezas.
• Cubra el desagüe para evitar que se pierdan piezas.
ADVERTENCIA
• Proteja los ojos con gafas de seguridad al cortar o soldar las líneas de entrada de agua.
• Al realizar la conexiones de la líneas de agua, APRIETE A MANO. NO APRIETE DEMASIADO. No
use cinta para tubería de PTFE, masilla de plomero, aditivos para tubos ni ningún otro compuesto
sellador en entradas de agua o roscas. No necesita compuestos adicionales. Se logra un sellado
hermético entre la entrada roscada y la tubería de suministro mediante compresión.
PREPARACIÓN
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar el
producto si falta alguna pieza o si estas están dañadas. Póngase en contacto con el Departamento
de Servicio al Cliente para obtener piezas de repuesto. También puede contactarnos en
[email protected] o visitar www.lowespartsplus.com.
Tiempo estimado de ensamblaje: 30 minutos
Herramientas necesarias para el ensamblaje (no se incluyen): llave inglesa ajustable, pinzas para
juntas deslizantes, llave para tubos, destornillador Phillips, silicona y líneas de entrada.
La instalación puede variar según cómo se instaló el grifo anterior. No se incluyen todos los
materiales necesarios para la instalación del grifo; no obstante, estos están disponibles en cualquier
lugar donde se vendan artículos de plomería.
Antes de comenzar la instalación, cierre las líneas de entrada de agua fría y caliente, y luego abra
el grifo viejo para liberar la presión acumulada. Al instalar el nuevo grifo, primero apriete a mano
las tuercas del conector. NO APRIETE DEMASIADO. Las conexiones que estén muy apretadas
reducirán la integridad del sistema.
ESPECIFICACIONES DEL PRODUCTO
Caudal de ujo máximo: 4,54 LPM (1,2 GPM) a 60 PSI
Cumple con la norma ASME A112.18.1/CSA B125
NSF/ANSI/CAN 61
Acabados en cromo, níquel cepillado y negro mate
Cartuchos de cerámica
Fabricado para que no incluya más de
0,25 % de contenido promedio en peso de plomo para
supercies con agua

12
INSTRUCCIONES DE INSTALACIÓN
1. Cierre las válvulas de entrada de agua debajo del lavamanos
o el suministro de agua principal. Desconecte las líneas de
entrada. Retire el grifo existente del lavamanos.
Limpie y seque el área supercial donde se colocará el nuevo
grifo.
1
2. Inserte el vástago de montaje (2.1) en el caño (A) a través del
oricio de montaje central del lavamanos (2.2). Asegure el caño
(A) con la arandela de goma (CC), la arandela de metal (AA) y
la tuerca de montaje (BB). Apriete a mano la tuerca de montaje
(BB) en el extremo del vástago (2.1). Luego, je el conector
central (2.3) de la manguera (E) al vástago (2.1).
Aditamentos utilizados
AA Arandela de metal x 1
BB Tuerca de montaje x 1
CC Arandela de goma x 1
2
3. Deslice el ensamblaje de la manija derecha (B) a través del
oricio del lavamanos a la derecha de el caño (A). Asegúrese
de que el tubo largo esté alejado del caño (A). Deslice la
arandela de metal (EE) en el vástago (3.1) en el ensamblaje
de la manija derecha (B) y luego apriete a mano la tuerca de
bloqueo (DD) en el extremo del vástago. Asegure la tuerca de
seguridad (DD) en su posición apretando los tornillos (3.2) con
un destornillador Phillips. Repita estos pasos para instalar el
ensamblaje de la manija izquierda (C).
Aditamentos utilizados
DD Tuerca de bloqueo x 2
EE Arandela de metal x 2
3
4. Empuje el ensamble de conexión rápida (4.1) en cada extremo
de la manguera (E) rmemente hacia arriba sobre el tubo
del mango (4.2) hasta que encaje en la lengüeta del tubo del
mango (4.3). Jale hacia abajo suavemente para asegurarse de
que la conexión sea segura.
Si es necesario desconectar el ensamble de conexión rápida
(4.1) del tubo del mango (4.2), presione las pestañas del
ensamble de conexión rápida (4.1) y jale hacia abajo para
extraerlo del tubo del mango (4.2).
4
2.2
A
CB
A
E
A
E
E
CC
AA
BB
2.1
4.2
DD
2.3
3.1
3.2
4.3
EE
4.1

13
INSTRUCCIONES DE INSTALACIÓN (Continuación)
5. Conecte un extremo de cada una de las líneas de entrada de
agua a los tubos de entrada de agua (5.1) en los ensambles
de manija (B, C), con el agua caliente a la izquierda y el agua
fría a la derecha. Use conexiones de grifo IPS de 1/2 pulg. (5.2)
o tuercas de acoplamiento para la línea de entrada (5.3) con
elevadores de punta esférica de 3/8 pulg. de diámetro externo
(5.4). NOTA: no reutilice las líneas de entrada existentes.
Al instalar nuevas líneas de entrada de agua, consulte las
instrucciones de instalación del fabricante de la línea de
entrada. Apriete las conexiones de la línea de entrada con una
llave ajustable o llave para lavamanos. No apriete demasiado.
Conecte cada uno de los extremos restantes de las líneas de
entrada de agua a las válvulas (5.5) de cierre de agua fría y
caliente, y apriete con una llave inglesa. No apriete demasiado.
5
6. Retire el viejo conjunto de drenage emergente. Limpie todas
las supercies del lavabo para eliminar la masilla y la suciedad
viejas antes de instalar el nuevo conjunto de drenaje. Retire la
brida y la parte superior roscada (6.1) del conjunto de drenaje
emergente de la junta inferior (6.2), la tuerca de montaje (6.3) y
la parte inferior del ensamblaje de drenaje emergente (D).
6
7. Inserte la brida y la parte superior del conjunto de drenaje
emergente (7.1) en el oricio del lavabo (7.2). 7
8. Desde debajo del lavabo, je la junta de goma (8.1) y la tuerca
de montaje (8.2) en la parte superior del conjunto de drenaje
emergente (8.3). Luego gire la parte inferior del ensamblaje
de drenaje emergente (D) en la parte superior del conjunto
de drenaje emergente (8.3) y apriete a mano. No apriete
demasiado.
8
5.2
5.4
5.1
6.1
D
6.2
6.3
7.1
7.2
8.3
8.2
8.1
D
5.5
5.3

14
INSTRUCCIONES DE INSTALACIÓN (Continuación)
9. Una vez completada la instalación, retire el aireador (9.1) del
caño (A). Abra el suministro de agua. Verique si hay fugas en
todas las conexiones de los conductos. Si se produce una fuga,
apriete suavemente la tuerca en la conexión que esté goteando.
Llene el lavamanos con agua para vericar que el desagüe
no tenga fugas. Si sale agua del desagüe, apriete la tuerca de
montaje del ensamblaje de desagüe emergente (D).
Después de que se haya revisado el desagüe emergente en
busca de fugas, vacíe el lavamanos. Deje correr el agua fría
y caliente sin interrupción durante al menos un minuto para
eliminar cualquier residuo que pueda dañar las piezas internas.
Cierre la llave del agua y vuelva a colocar el aireador (9.1) en el
caño (A).
9
REEMPLAZO DEL AIREADOR LED CON AIREADOR SIN ILUMINACIÓN
1. Sujete el extremo
del caño del
grifo (A) y gire
el aireador LED
(1.1) en dirección
de las manecillas
del reloj para
extraerlo del
caño (A).
12. Enrosque el aireador
sin iluminación (F) en
el extremo del caño
(A). Apriete a mano,
pero no demasiado.
2
INSTRUCCIONES DE FUNCIONAMIENTO
Las manijas de palanca controlan el ujo de agua caliente y fría del grifo. Mover la manija hacia delante
abre el cartucho y hace que el agua uya desde el caño. Gire la manija en el lado izquierdo del grifo hacia
delante para obtener agua caliente. Gire la manija en el lado derecho del grifo hacia delante para obtener
agua fría. El grado en que abra la manija determina el volumen del ujo de agua. Al volver la manija a la
posición original, lejos del caño detiene el ujo de agua.
CUIDADO Y LIMPIEZA
Limpie periódicamente con un paño suave. Evite utilizar limpiadores abrasivos, lana de acero y
productos químicos agresivos, ya que pueden dañar el acabado y anular la garantía.
A
9.1
A A
F
1.1

15
SOLUCIÓN DE PROBLEMAS
Si una instalación del grifo no entregar el agua adecuadamente o fugas, la búsqueda de la causa y de
jación que puede ser fácil.
PROBLEMA CAUSA POSIBLE SOLUCIÓN
El grifo tiene una fuga debajo de
la manija. El casquete se ha aojado o el sello del
cartucho de cerámica está sucio o fuera
de lugar.
1. Mueva la manija a la posición APAGADO. Desatornille el tornillo de la
manija y retire la manija.
2. Apriete el casquete girándolo en sentido horario. Mueva el vástago
del cartucho a la posición ABIERTA. La fuga debe dejar de salir
alrededor del vástago del cartucho.
3. Si la fuga no se detiene, cierre el suministro de agua. Retire el
casquete girándolo en sentido antihorario. Saque el cartucho de
cerámica. Inspeccione el sello en la parte inferior del cartucho de
cerámica. Retire cualquier residuo del sello. Si el sello del cartucho de
cerámica está torcido o fuera de lugar, vuelva a asentarlo. Si el sello
del cartucho de cerámica está desgastado o dañado, reemplace el
cartucho llamando al servicio de atención al cliente.
4. Vuelva a colocar el cartucho en el cuerpo del grifo. Asegúrese de que
las crestas de los dos lados del casquete del cartucho encajen en las
ranuras de los dos lados del cuerpo del grifo. Atornille rmemente el
casquete en el cuerpo del grifo.
5. Vuelva a instalar la manija.
El paso de agua no se cierra
completamente. Los discos de cartucho de cerámica
están desgastados o tienen residuos
atrapados en su interior.
1. Cierre el suministro de agua.
2. Mueva la manija a la posición APAGADO. Desatornille el tornillo de la
manija y retire la manija.
3. Quite el casquete. Saque el cartucho de cerámica.
4. Coloque el nuevo cartucho de cerámica en el cuerpo del grifo.
5. Enrosque rmemente el casquete en el cuerpo del grifo.
6. Vuelva a instalar la manija.
El grifo tiene fugas alrededor del
aireador. El aireador está mal instalado, sucio o las piezas pequeñas dentro del aireador
están instaladas incorrectamente.
1. Retire el aireador del caño en el cuerpo del grifo. Inspeccione el
empaque de goma negro en el interior del aireador. El empaque de
goma debe ser plano.
2. Vuelva a instalar el aireador en el caño.
DIBUJO DE INSTALACIÓN

16
PIEZAS DE REPUESTO
Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al 1-866-439-9800, de
lunes a domingo de 8 a.m. a 8 p.m., hora estándar del Este. También puede contactarnos en
[email protected] o visitar www.lowespartsplus.com.
PIEZA DESCRIPCIÓN PIEZA #
21-B45WDBN-AR 21-B45WDCP-AR 21-B45WDMB-AR
1Aireador sin
iluminación RP 00621BN RP 00621CH RP 00621MB
2 Aireador LED RP 00619BN RP 00619CH RP 00619MB
3 Manija RP 01664BN RP 01664CH RP 01664MB
4 Tuerca de retención RP 03056 RP 03056 RP 03056
5Cartucho para agua
caliente RP 03009 RP 03009 RP 03009
6Cartucho para agua
fría RP 03010 RP 03010 RP 03010
7Brida de manija y
arandela RP 03057BN RP 03057CH RP 03057MB
8Ensamblaje de la
contratuerca RP 03058 RP 03058 RP 03058
9Reborde de boquilla y
arandela RP 03059BN RP 03059CH RP 03059MB
10 Ensamble de desagüe
emergente RP 00622BN RP 00622CH RP 00622MB
11 Tornillo RP 01665 RP 01665 RP 01665
12 Botón indicador de fría
y caliente RP 01666 RP 01666 RP 01666
GARANTÍA LIMITADA DE POR VIDA
El distribuidor garantiza al comprador original que este producto está libre de defectos en cuanto a los materiales y
la mano de obra en condiciones de uso normal en aplicaciones residenciales. A su elección, la Compañía
proporcionará piezas de repuesto o reemplazará un producto defectuoso si el producto se utilizó de acuerdo con
las especicaciones del fabricante.
El distribuidor le brinda al comprador original una garantía limitada de 5 años para el acabado de este producto. A
su elección, el distribuidor proporcionará piezas de repuesto o reemplazará un producto defectuoso si el producto
se utilizó de acuerdo con las especicaciones del fabricante. El uso de limpiadores abrasivos suaves, abrasivos o
químicos puede dañar el acabado del producto. Le recomendamos que limpie el grifo con un paño suave y
humedecido con agua. El daño ocasionado por el uso de limpiadores abrasivos o químicos ANULARÁ ESTA
GARANTÍA.
Esta garantía no se aplica a productos o piezas de productos si el daño fue ocasionado por el uso de piezas no
originales; o se deba a un error de instalación, al mal uso del producto, a negligencia o al mantenimiento
inadecuado; o en caso de que el producto no se haya instalado de acuerdo con los códigos de construcción
locales.
Esta garantía no incluye los cargos por mano de obra o los daños ocasionados durante la instalación, la reparación
o el reemplazo, ni las lesiones, las pérdidas o los daños indirectos, accidentales o resultantes, ni los costos de
ninguna naturaleza. Esta garantía reemplaza y excluye todas las demás garantías y condiciones, expresas o
implícitas, incluidas sin restricción aquellas de comerciabilidad o uso adecuado.
La responsabilidad bajo esta garantía no superará el precio de compra del producto que se reclama como
defectuoso pagado por el cliente o comprador original. Algunos estados o provincias no permiten la exclusión o
limitación de los daños accidentales o resultantes, de modo que es posible que no se apliquen las exclusiones o
limitaciones mencionadas anteriormente. Esta garantía le otorga derechos legales especícos y es posible que
también tenga otros derechos que varían según el estado o la provincia. Las consultas sobre reclamaciones de
garantía pueden dirigirse a 1-866-439-9800, de lunes a domingo de 8 a.m. a 8 p.m., hora estándar del Este.
También puede contactarnos en [email protected] o visitar www.lowespartsplus.com.
Impreso en China
1
2
3
4
11
7
8
9
10
12
6
5
