Allen + Roth 67693W-6104 User manual

1
Questions, problems, missing parts? Before returning to your retailer, call our
customer service department at 1-866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Sunday.
ATTACH YOUR RECEIPT HERE
Serial Number Purchase Date _________________________
Widespread Bath Faucet
ITEM # 0702753 / 1102764 / 1102761
MODEL # 67693W-6104 / 67693W-617001
/ 67693W-618204
Español p. 11
VR20287
_________________________

2

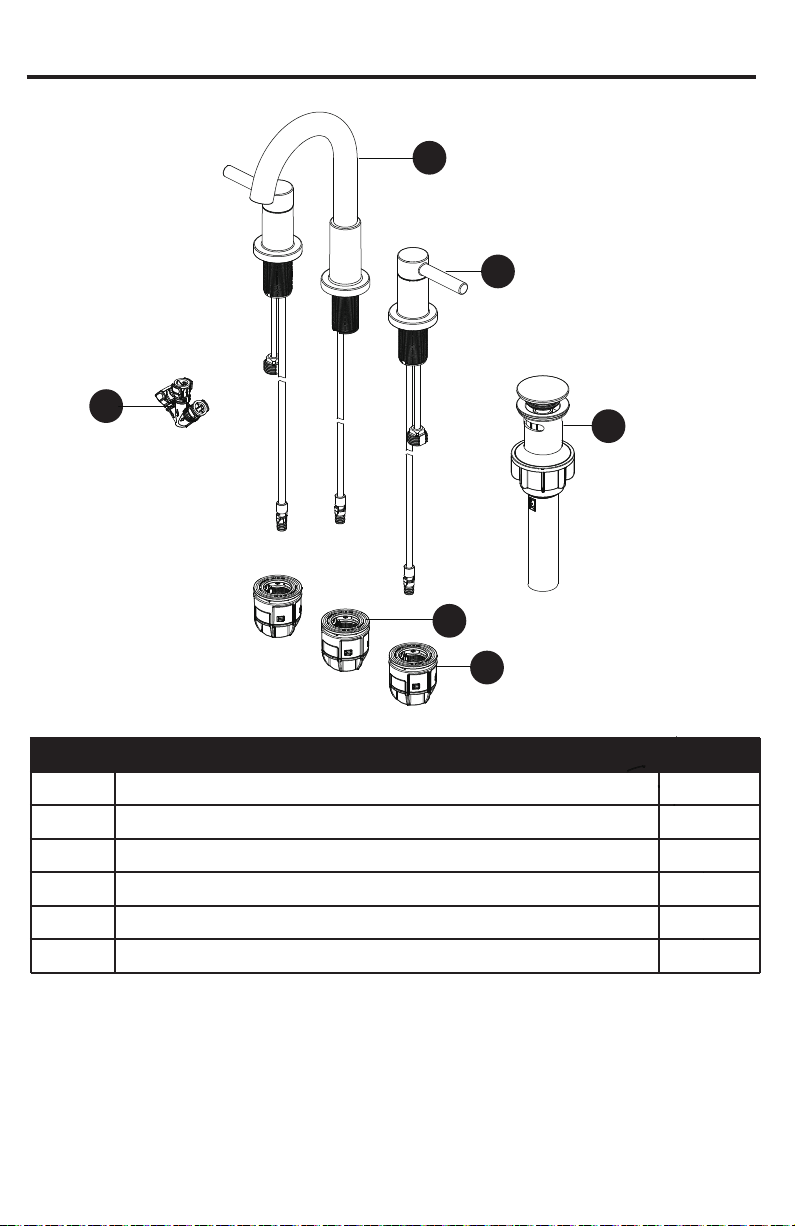

PACKAGE CONTENTS

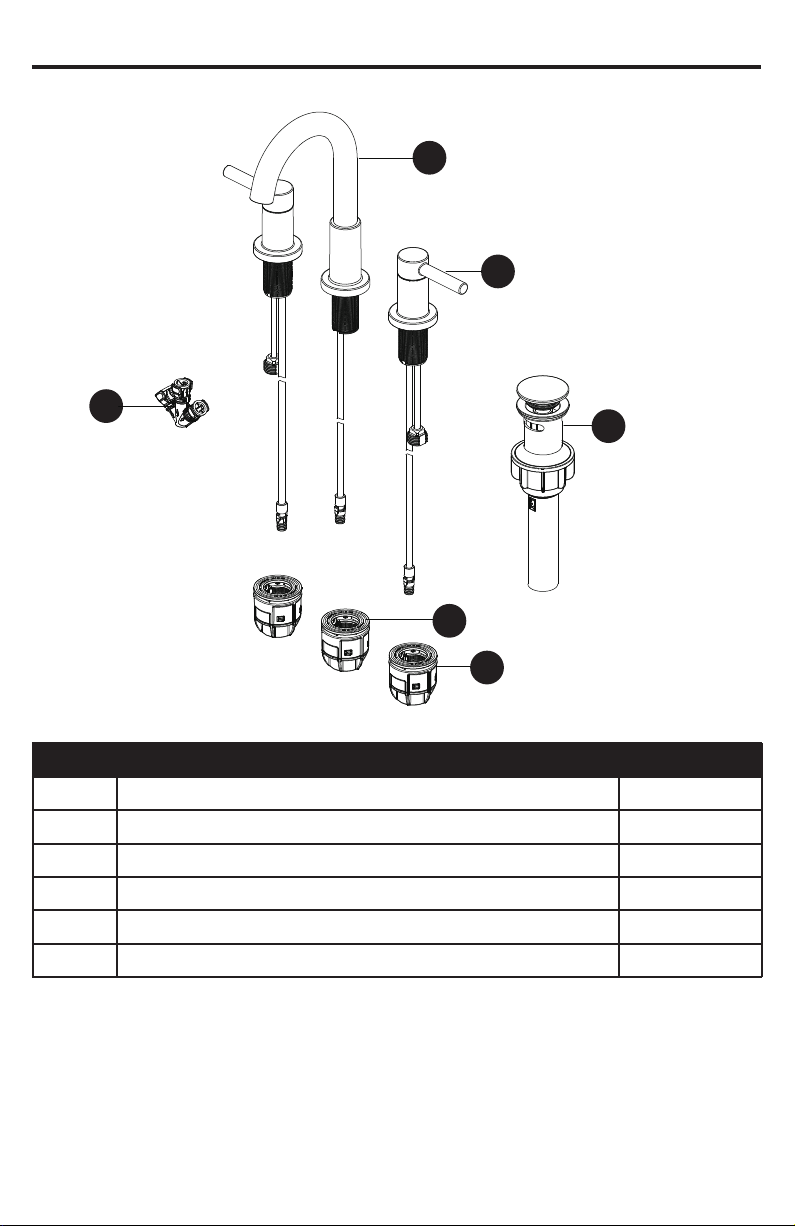

PART DESCRIPTION QUANTITY
A Faucet 1
B Handle assembly 2
C Spout quick install nut (Black) 1
A
B
D
F
D Handle assembly quick install nut (Gray) 2
E
C
E Quick connecting assembly 1
F Pop-up assembly 1

3
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble, operate, or install the
product.
WARNING
• Follow the installation instructions carefully. Proper installation is the installer’s responsibility.
• Failure to follow correct installation procedures can result in the faucet being loose, which can
result in serious injury.
CAUTION
• Check local building codes before you begin installation to ensure compliance.
ASSEMBLY INSTRUCTIONS
1. Shut off the water supply. Remove the old faucet.
Clean the mounting surface. Place the faucet (A)
through the mounting holes in the sink.
PREPARATION
Before beginning the assembly of this product, make sure all parts are present. Compare parts with
the package contents list. If any part is missing or damaged, do not attempt to assemble the product.
Contact customer service for replacement parts.
Estimated Assembly Time: 35 minutes (including removal of old faucet)
Tools Required for Assembly (not included): Adjustable Wrench
Helpful Tools (not included): Safety Goggles
1
A

4
2. Secure the faucet assembly to the sink with the
spout quick install nut (C) provided. Push up the
spout quick install nut (C) to sink and hand-turn to
tighten.
ASSEMBLY INSTRUCTIONS
3. Place the handle assembly (B) through the mounting
holes in the sink.
NOTE: The hot side end valve is labeled.
2
C
3
Sink
Push
up
Sink
B

5

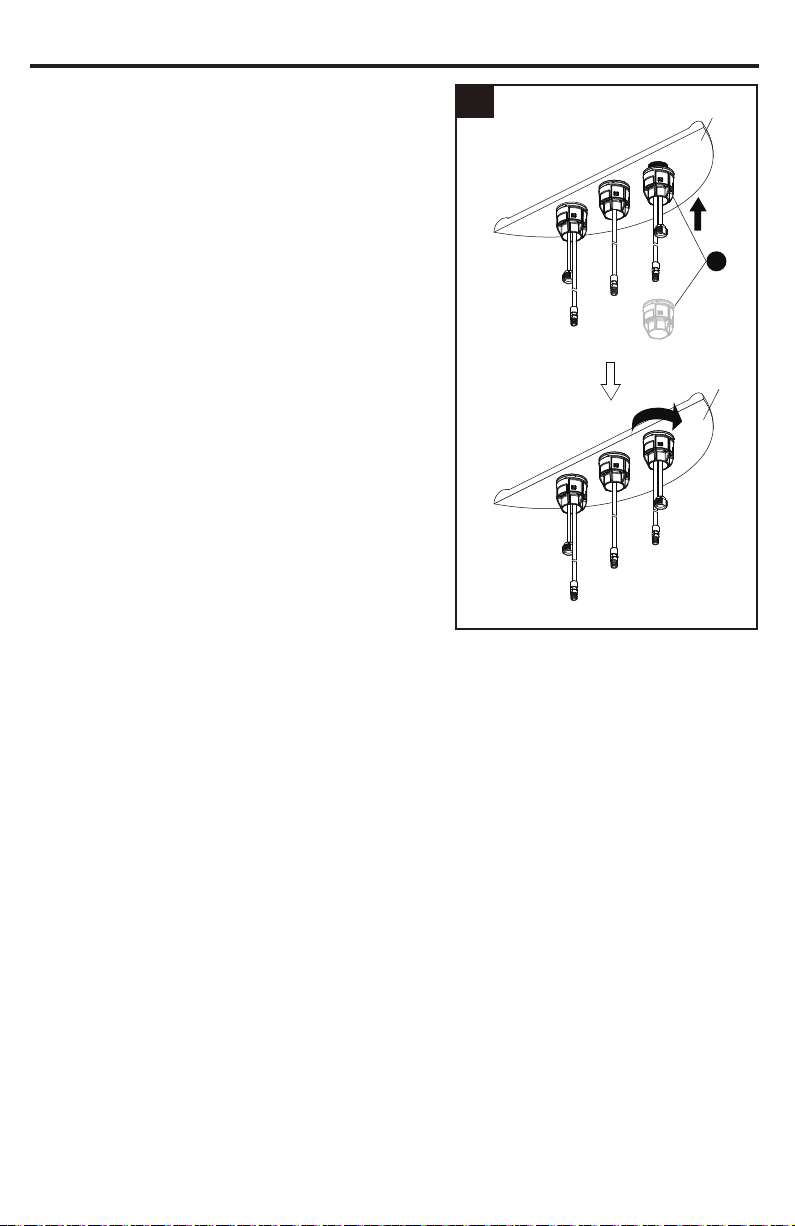

4. Secure the handle assembly to the sink with the
handle assembly quick install nuts (D) provided.
Push up the handle assembly quick install nuts (D)
to sink and hand-turn to tighten.
ASSEMBLY INSTRUCTIONS
Push
up
Sink
Sink
4
D

Click
Click Click
6

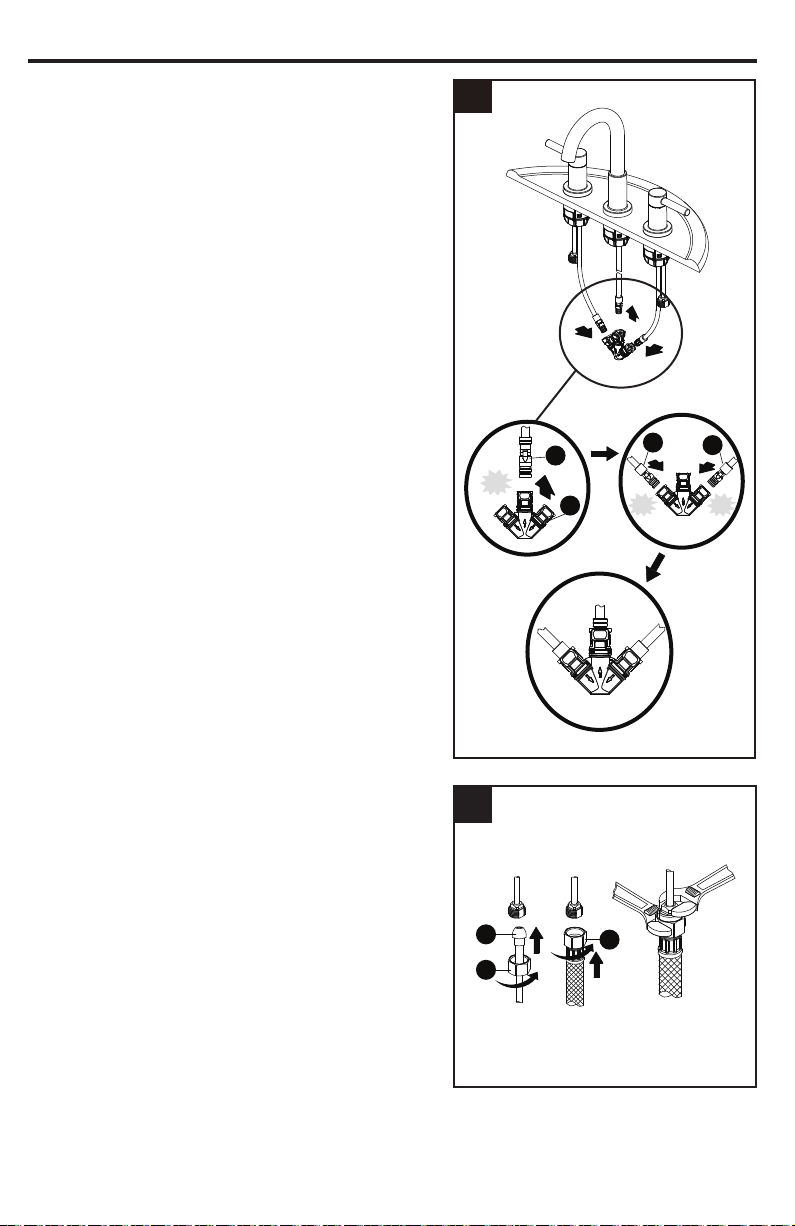

5. Attach the T-union (2) to the Spout (1) connection,
the hot faucet handle (3) connection,and cold faucet
handle (4) connection. Push until the connections
snap together. Pull down moderately to ensure the
connection has been made.
ASSEMBLY INSTRUCTIONS
5
6
1
1
2
34
6. Make connections to water lines. Use 1/2" I.P.S.
faucet connections (2) or use supply line coupling
nuts (3)(not included) with 3/8" O.D.ball-nose riser
(1). Use wrenches to tighten connections. Do not
overtighten.
3
2

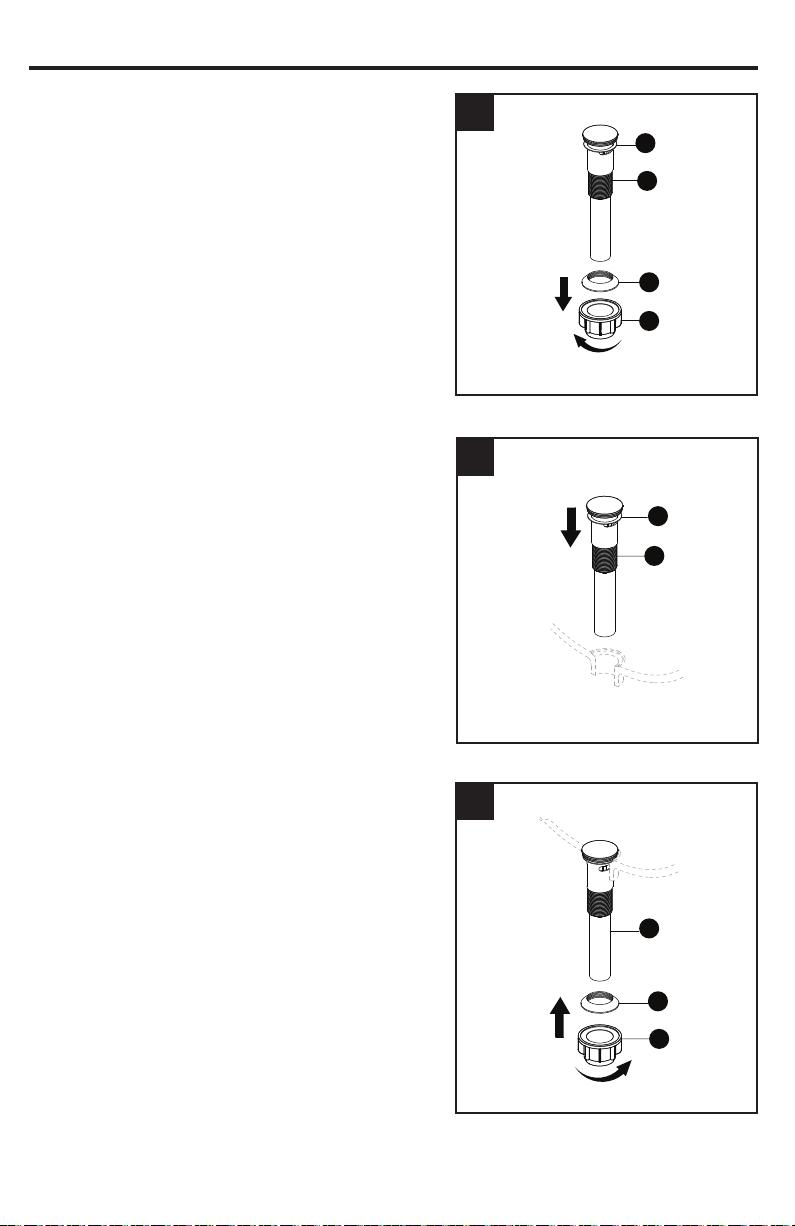

1. Remove the bottom gasket (3) and nut (4) from the
top gasket (1) and pop-up body (2). Attach these
pieces together by pushing the bottom gasket (3)
down into the top of the nut (4) and twisting together.
2. Insert the pop-up body (2) into the sink. Ensure that
the top gasket (1) rests securely between the top of
the sink and the top of the pop-up body (2).
POP-UP DRAIN INSTRUCTIONS
7
3. From underneath the sink, screw the bottom gasket
(3) and nut (4) assembly onto the pop-up body (2) by
twisting clockwise until secure.
1
3
3
2
2
1
1
2
3
4
2
4

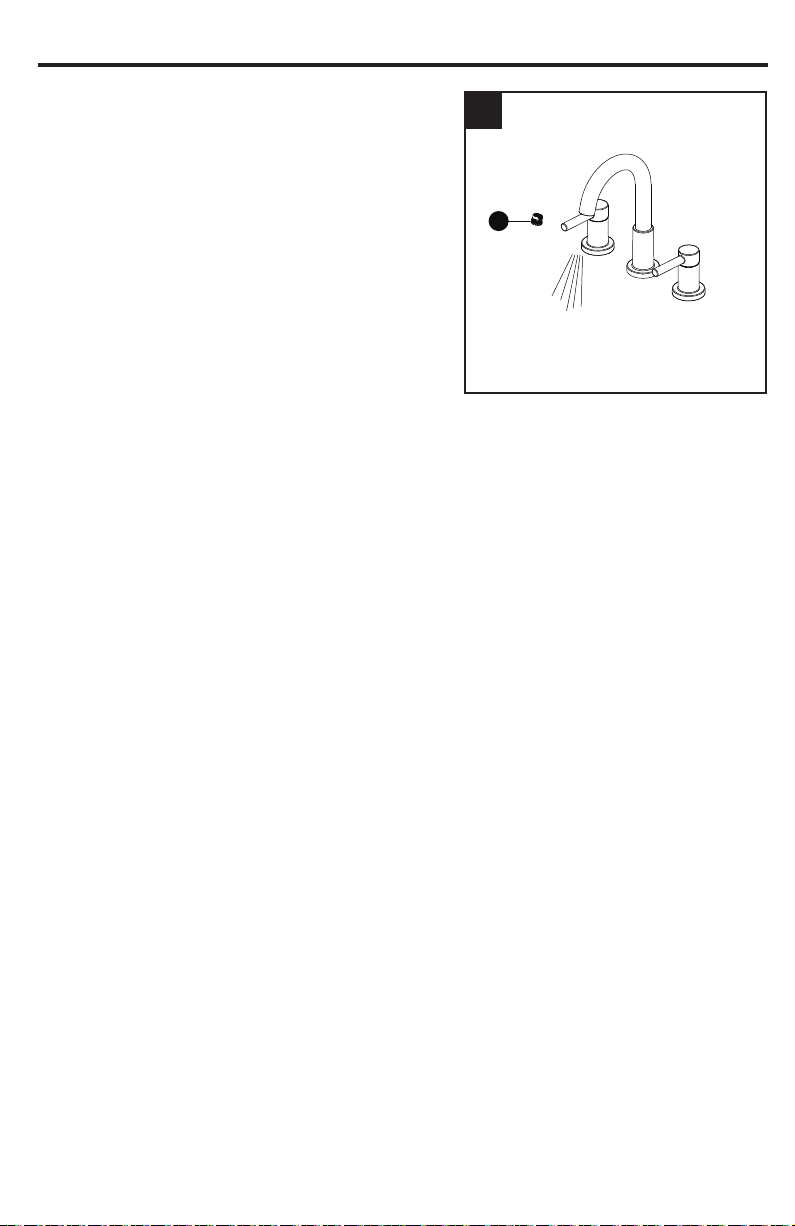

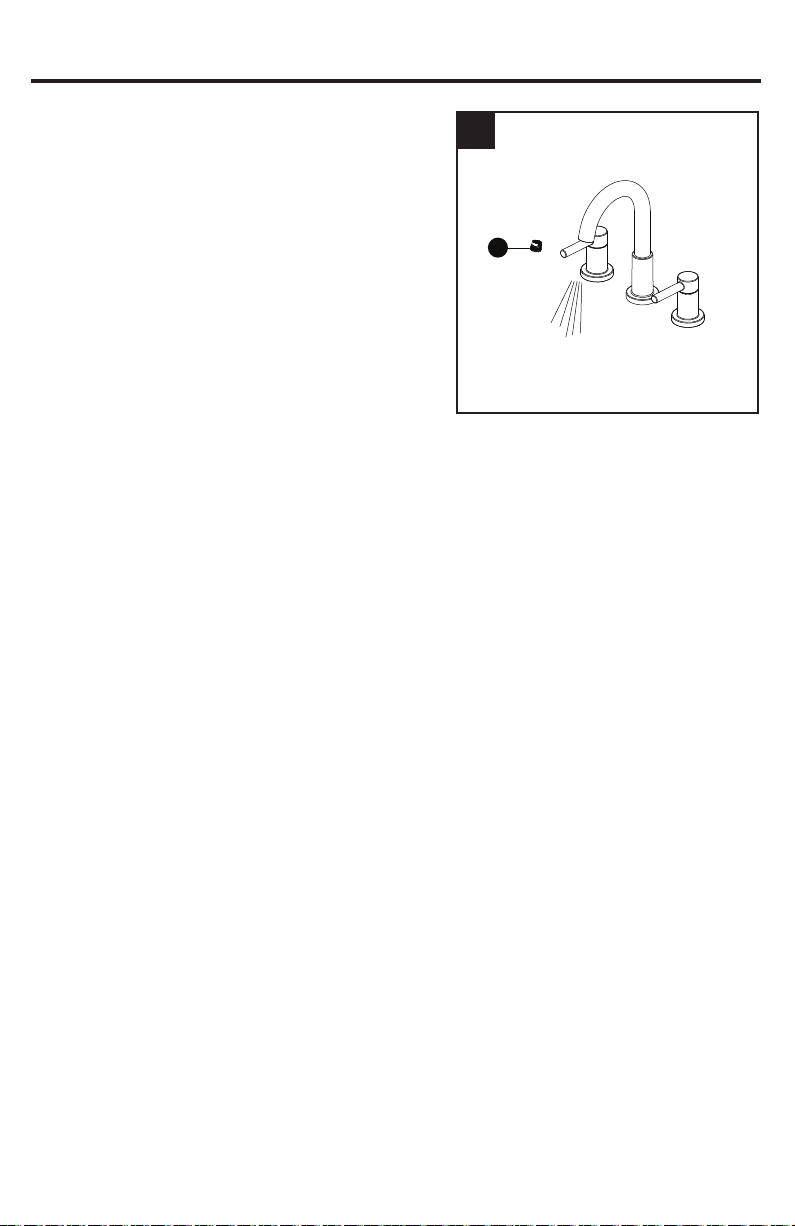

1. Flushing and checking for leaks：
Important: After installation is complete, remove
the aerator (1) from the faucet with a coin to flush the
water lines. Turn on the water supply and allow both
hot and cold water to run for at least one minute each.
This flushes away any debris that could cause damage
to internal parts. While the water is running, check for
leaks. Turn off the water and replace the aerator.
OPERATION INSTRUCTIONS
8
1
1

9
CARE AND MAINTENANCE
• Clean carefully by gently wiping with a grit-free damp cloth.
• Use only mild soap with water.
• Never use acids, harsh chemicals, or abrasive detergents to clean the faucet surface.
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
There is no hot or
cold water.
The water inlet hose was
accidentally kinked during
installation and is limiting the water
flow through.
Reinstall the water inlet hose.
There are leaks
underneath the handle.
The bonnet nut has come loose and
the O-ring on the cartridge is dirty or
damaged.
Tighten the bonnet nut. Clean or
replace the O-ring.
The aerator leaks or has
an inconsistent water
flow pattern.
1. The aerator is dirty or misfitted.
2. The cartridge may be clogged.
1. Remove the aerator and check
for debris in the aerator screens.
2. Remove the cartridge and check
for debris.
3. Ensure the aerator is properly
installed.
The water pressure is
low.
1. The connector underneath the
deck is clogged with debris.
2. The aerator is clogged.
1. Turn off the water supply and
disconnect the connector/aerator.
2. Unscrew the connector/aerator
and clean under running water.
3. Screw the connector/aerator
back.
4. Test water flow. If water pressure
is still low then replace the
connector/aerator.

10
WARRANTY

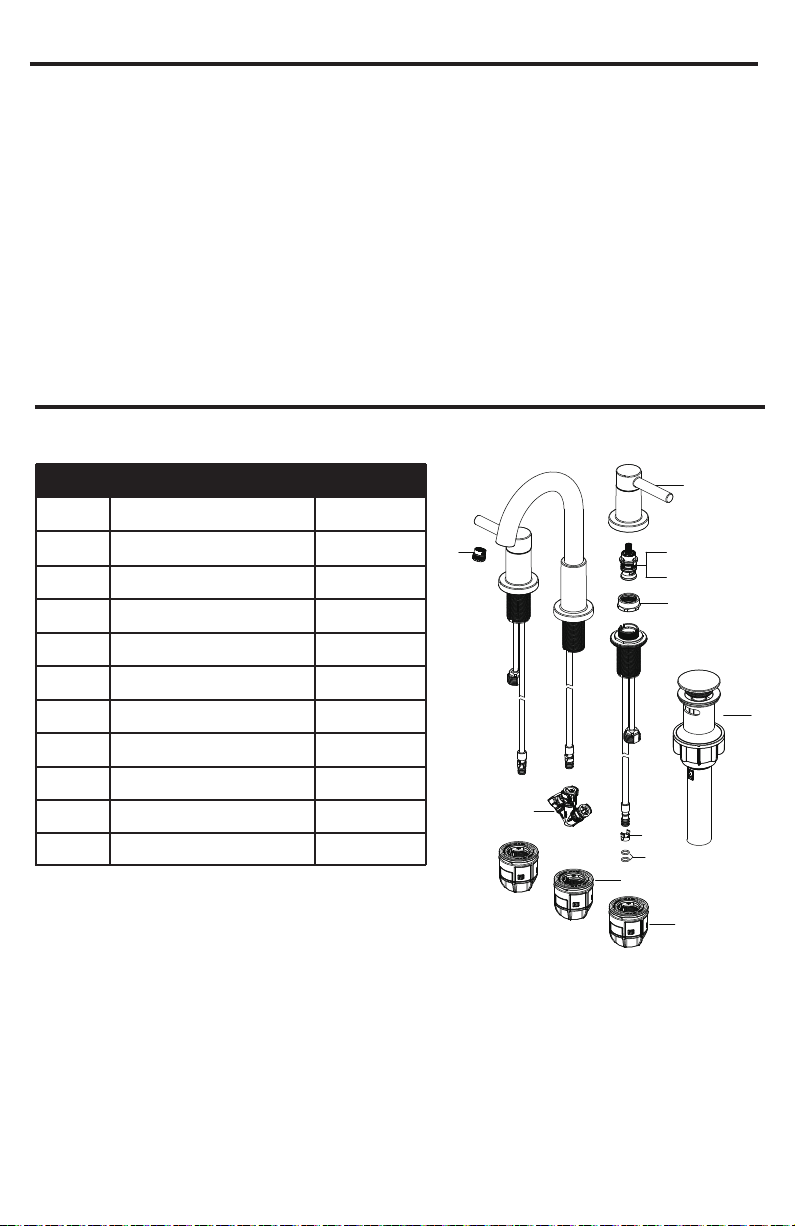

REPLACEMENT PARTS LIST
This faucet has been manufactured under the highest standard of workmanship. All parts of this faucet
are warranted to be free from leaks or drips during domestic use for as long as the original purchaser
owns this product. THIS EXCLUDES INDUSTRIAL, COMMERCIAL, OR BUSINESS USE. The
manufacturer will replace FREE OF CHARGE, under the warranty conditions the entire unit or any part
(at our option) which proves defective in material and/or workmanship under normal installation, use
and service. This warranty is limited to defective parts as stated. All costs of removal and installation of
the faucet, including the replacement of warranty parts are the responsibility of the purchaser. The
manufacturer shall not be liable for incidental, consequential or special damages arising at or in
connection with product use or performance except as may otherwise be accorded by law. This
warranty gives you specific legal rights, and you may also have other rights which may vary from state
to state. Any damage to this faucet as a result of misuse, abuse, neglect, accident, improper installation,
or any use violating instructions furnished by us, WILL VOID THIS WARRANTY. When requesting
warranty service, you will need to present a copy of your sales receipt as proof of purchase. To obtain
warranty service, call our customer service department at 1-866-439-9800.
For replacement parts, call our customer service department at 1-866-439-9800, 8 a.m. - 8 p.m.,
EST, Monday - Sunday.

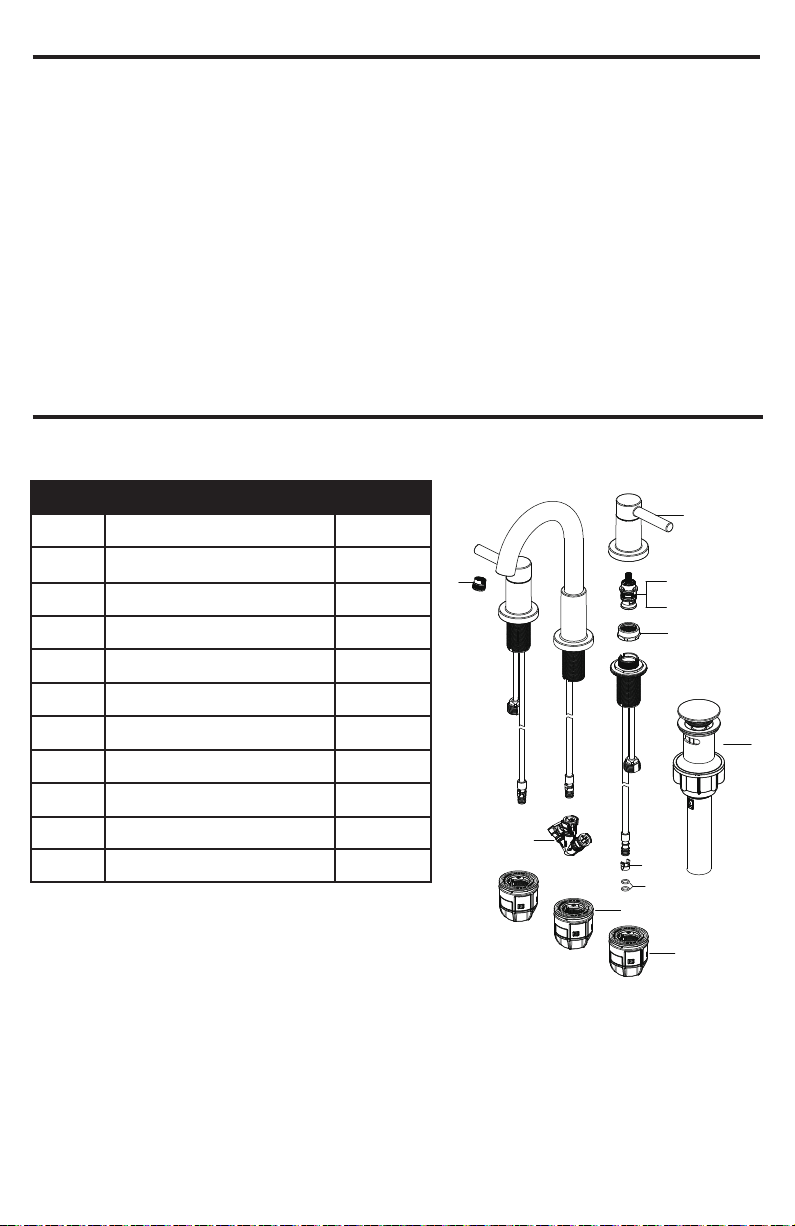

PART DESCRIPTION PART #
1 Handle assembly RP13448*
2 Cartridge H RP20079
3 Cartridge C RP20080
4 Bonnet nut RP70678
5 RP70421
6 RP60002
7 RP70764
8 RP70769
9
10
Block
RP30187
11
O-ring
RP70765
Aerator
RP40269*
Quick connecting
* Available in Brushed Bronze Finish and
Matte Black Finnish and Brushed Nickel Finish.
Spout quick install nut
Handle assembly quick
Pop-up assembly
assembly
install nut
1
2
3
4
5
6
8
7
9
10
11
Printed in China
