Allen + Roth FS1A9281CP User manual

1
Questions, problems, missing parts? Before returning to your retailer, call our
customer service department at 1-866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Sunday.
ITEM #80375181
#2564468
SINGLE-HANDLE
BATH FAUCET
MODEL #FS1A9281CP
Français p. 9
ATTACH YOUR RECEIPT HERE
Serial Number ____________________________ Purchase Date _________________________
VR20265
ALLEN + ROTH and logo design are trademarks or
registered trademarks of LF, LLC. All rights reserved.

2
PART DESCRIPTION QUANTITY
A Faucet Body 1
B Deck Plate 1
C Putty Plate 1
D Rubber Washer 1
E Metal Washer 1
F Water Supply Line 1
G Lock Nut 1
DRAIN ASSEMBLY COMPONENTS
AA Main Plunger 1
BB Rubber Washer 1
CC Lock Nut 1
DD Drain Assembly 1
PACKAGE CONTENTS
A
D
E
G
F
AA
BB
CC
DD
B
C

3
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble, operate or install the
product.
WARNING
• The product should be installed by a locally licensed plumber.
• Please do not use plumber’s putty on plastic components. Use silicone caulk if sealant is required.
• When installing the exible hose, please note there should be no torsion or deformation.
Do not fold it into a V or L shape, and do not use it if there is any cracks or damage.
• Failure to follow correct installation procedures can cause the faucet to become loose, which can
result in serious injury.
• This product is engineered to meet the EPA WaterSense ow requirement. The ow rate is
governed by the aerator or ow controller. If replacement is ever required, be sure to replace it with
a WaterSense compliant aerator or ow controller to retain the water conserving ow rate of this
product.
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list. If any part is missing or damaged, do not attempt to assemble the product.
Estimated Assembly Time: 12 minutes
Tools Required for Assembly (not included): Adjustable Wrench, Silicone Sealant, Groove Joint Plier.

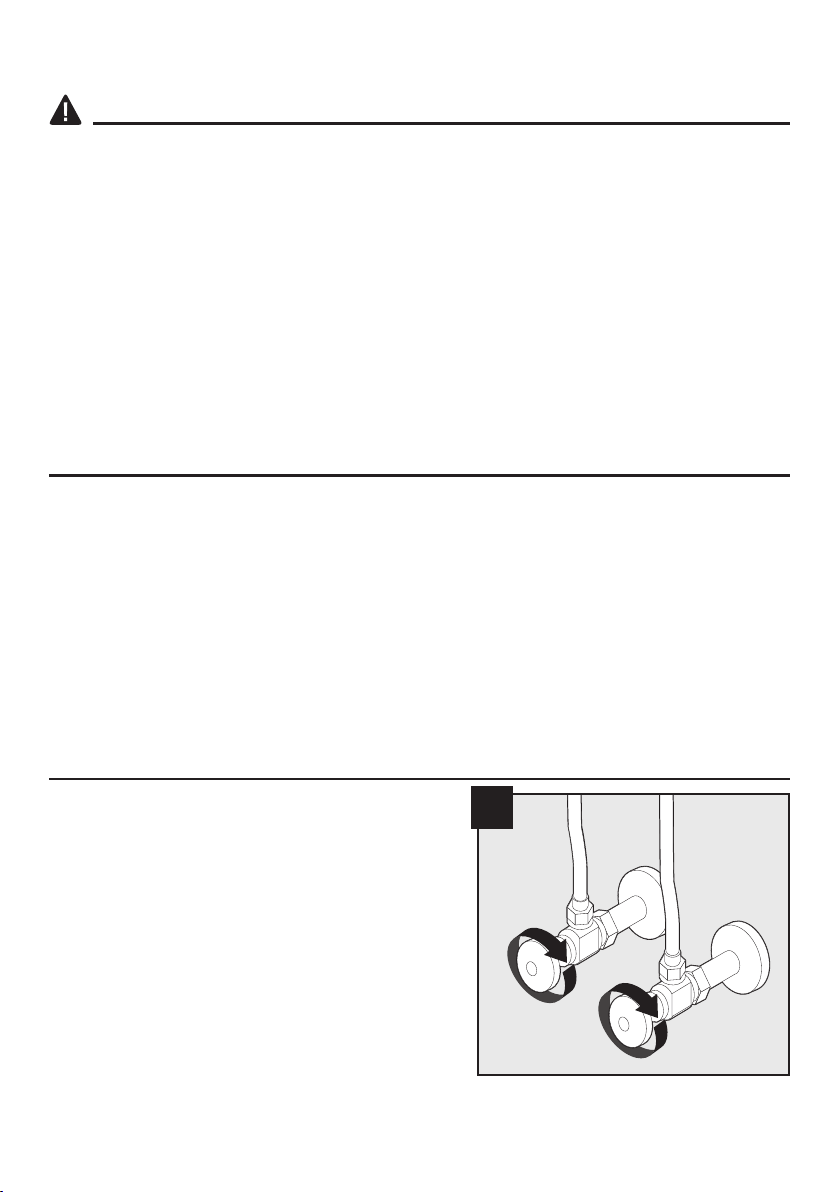

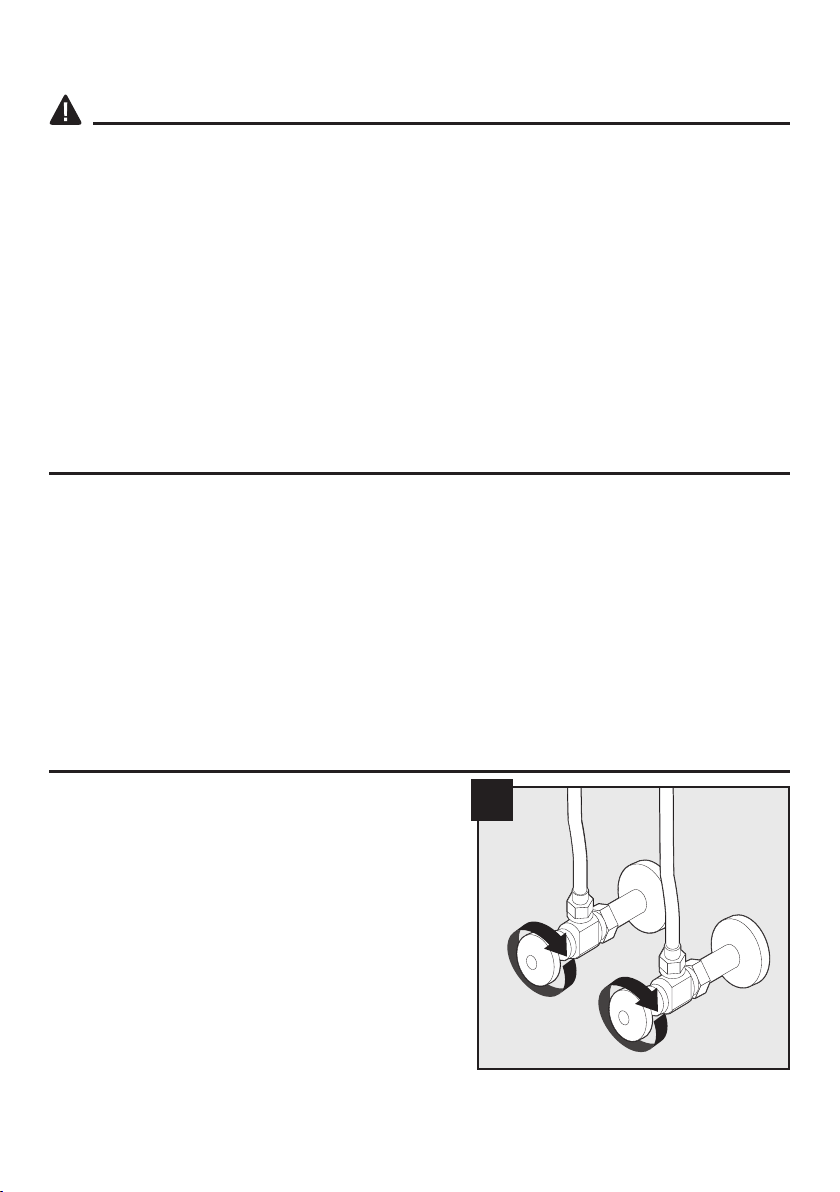

• Prior to beginning installation, turn off the cold and hot water lines and turn on the old faucet to
release build-up pressure.
• When installing your new faucet, rst, hand-tighten connector nuts. Then, use one wrench to hold
the tting and a second wrench to tighten the nut an additional 1/4 turn. Connections that are too
tight will reduce the integrity of the system.
ASSEMBLY INSTRUCTIONS
1. Turn off water supply. Remove existing faucet
if necessary.
1
1

4
ASSEMBLY INSTRUCTIONS
2. Remove pre-assembled lock nut (G), metal
washer (E), and rubber washer (D) from shank
of faucet body (A).
3a. Without deck plate installation. Place the
faucet (A) in the appropriate faucet hole of
the sink (not included).
3b. With deck plate installation. Position the putty
plate (C) and deck plate (B) onto the sink,
install faucet (A) through top of sink.
NOTE: Place a bead of clear silicone sealant
(not included) around the putty plate.
3b
1
2
2
1
2
3a
2
3a
3b
G
D
E
A
G
A
B
CA

5
ASSEMBLY INSTRUCTIONS
4. Slide rubber washer (D) and metal washer
(E) onto shank of faucet body (A). Secure
faucet body (A) to sink with lock nut (G) and
preassembled screws.
5
1
2
4
D
A
E
G
6
1
1
1
5. Connect water supply lines. 5
6. Install the main plunger (AA) and the drain
assembly (DD) above sink. From below sink,
install the rubber washer (BB) and lock nut
(CC).
1
1
2
6
AA
DD
CC
BB
6
2
3
1-popup

6
3
4
1
7. Using a coin, remove aerator from faucet.
8. Turn on water supply. Flush out any debris
and check for leaks around drain.
2
2
8
7
ASSEMBLY INSTRUCTIONS
9. Replace aerator. 9
1
1
2
2
1

7

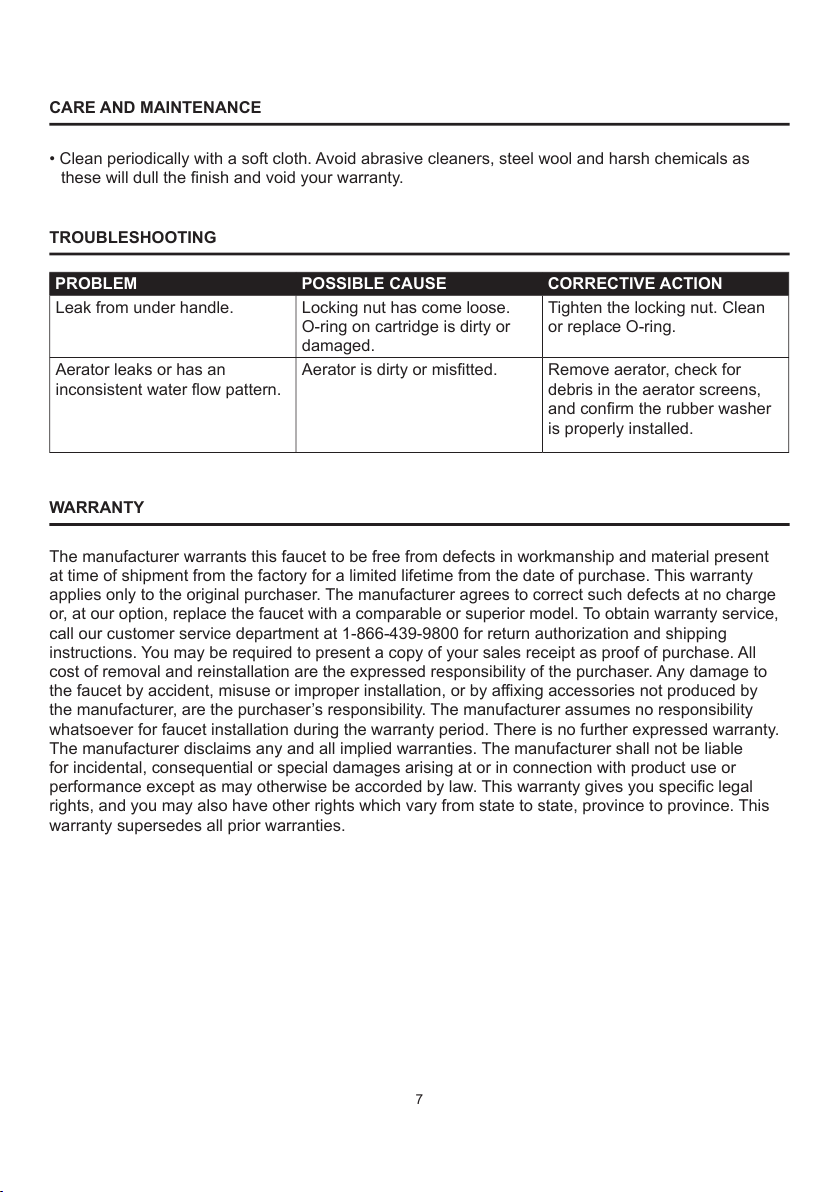

CARE AND MAINTENANCE
• Clean periodically with a soft cloth. Avoid abrasive cleaners, steel wool and harsh chemicals as
these will dull the nish and void your warranty.
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Leak from under handle. Locking nut has come loose.
O-ring on cartridge is dirty or
damaged.
Tighten the locking nut. Clean
or replace O-ring.
Aerator leaks or has an
inconsistent water flow pattern.
Aerator is dirty or misfitted. Remove aerator, check for
debris in the aerator screens,
and confirm the rubber washer
is properly installed.
WARRANTY
The manufacturer warrants this faucet to be free from defects in workmanship and material present
at time of shipment from the factory for a limited lifetime from the date of purchase. This warranty
applies only to the original purchaser. The manufacturer agrees to correct such defects at no charge
or, at our option, replace the faucet with a comparable or superior model. To obtain warranty service,
call our customer service department at 1-866-439-9800 for return authorization and shipping
instructions. You may be required to present a copy of your sales receipt as proof of purchase. All
cost of removal and reinstallation are the expressed responsibility of the purchaser. Any damage to
the faucet by accident, misuse or improper installation, or by affixing accessories not produced by
the manufacturer, are the purchaser’s responsibility. The manufacturer assumes no responsibility
whatsoever for faucet installation during the warranty period. There is no further expressed warranty.
The manufacturer disclaims any and all implied warranties. The manufacturer shall not be liable
for incidental, consequential or special damages arising at or in connection with product use or
performance except as may otherwise be accorded by law. This warranty gives you specific legal
rights, and you may also have other rights which vary from state to state, province to province. This
warranty supersedes all prior warranties.

8

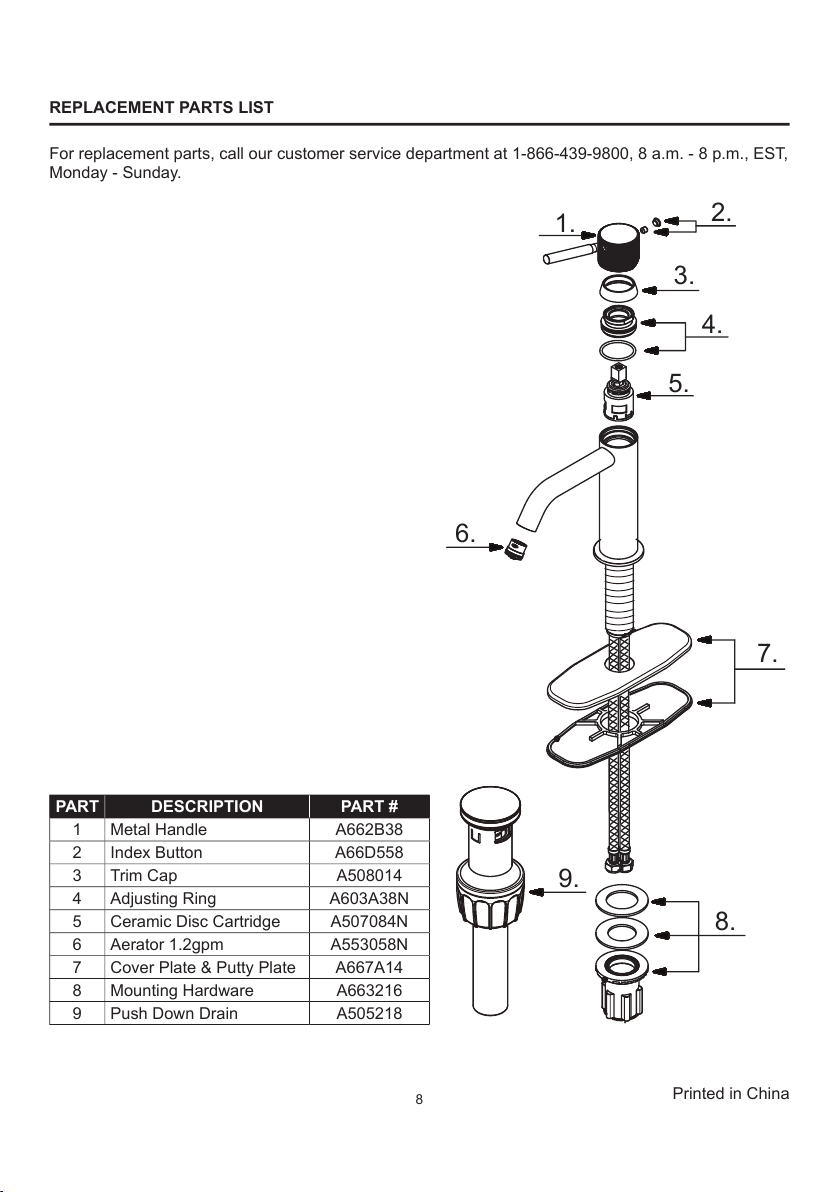

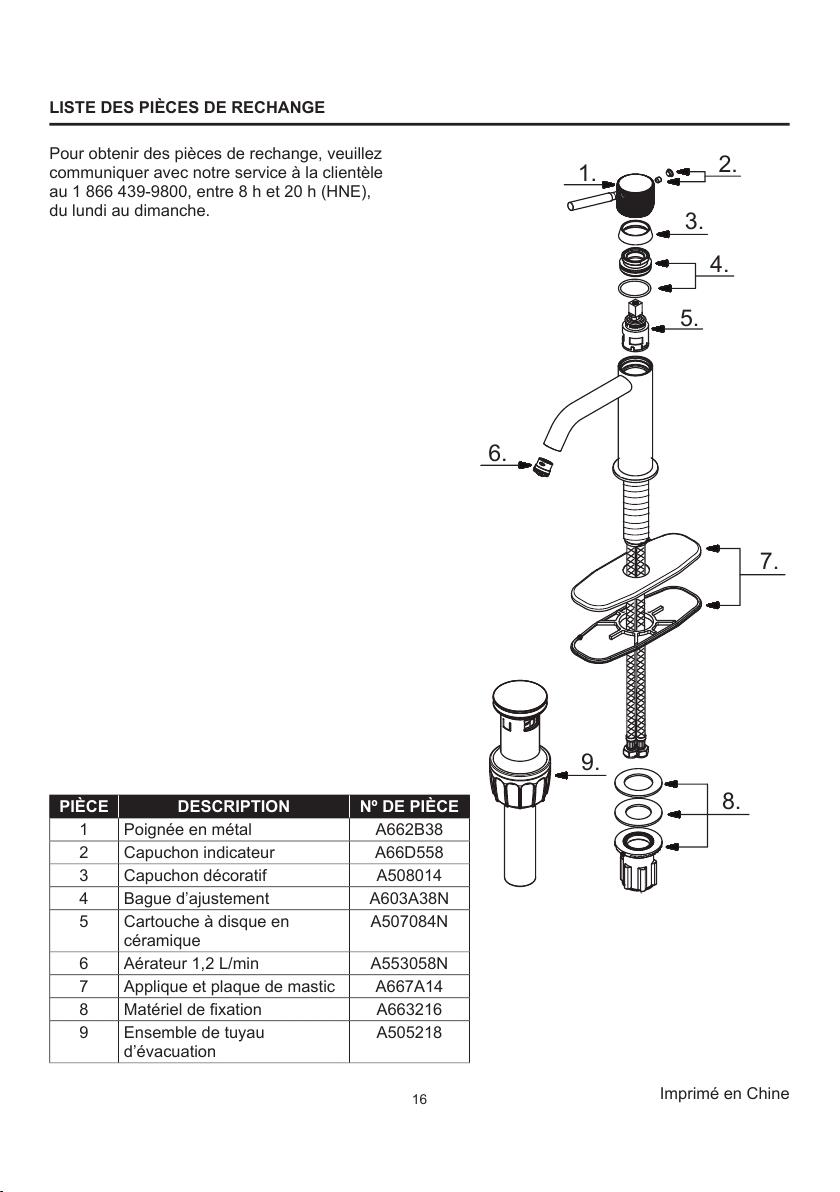

REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-866-439-9800, 8 a.m. - 8 p.m., EST,
Monday - Sunday.
PART DESCRIPTION PART #
1 Metal Handle A662B38
2Index Button A66D558
3 Trim Cap A508014
4 Adjusting Ring A603A38N
5 Ceramic Disc Cartridge A507084N
6 Aerator 1.2gpm A553058N
7 Cover Plate & Putty Plate A667A14
8 Mounting Hardware A663216
9 Push Down Drain A505218
Printed in China
1.
2.
3.
4.
5.
6.
7.
8.
9.

9

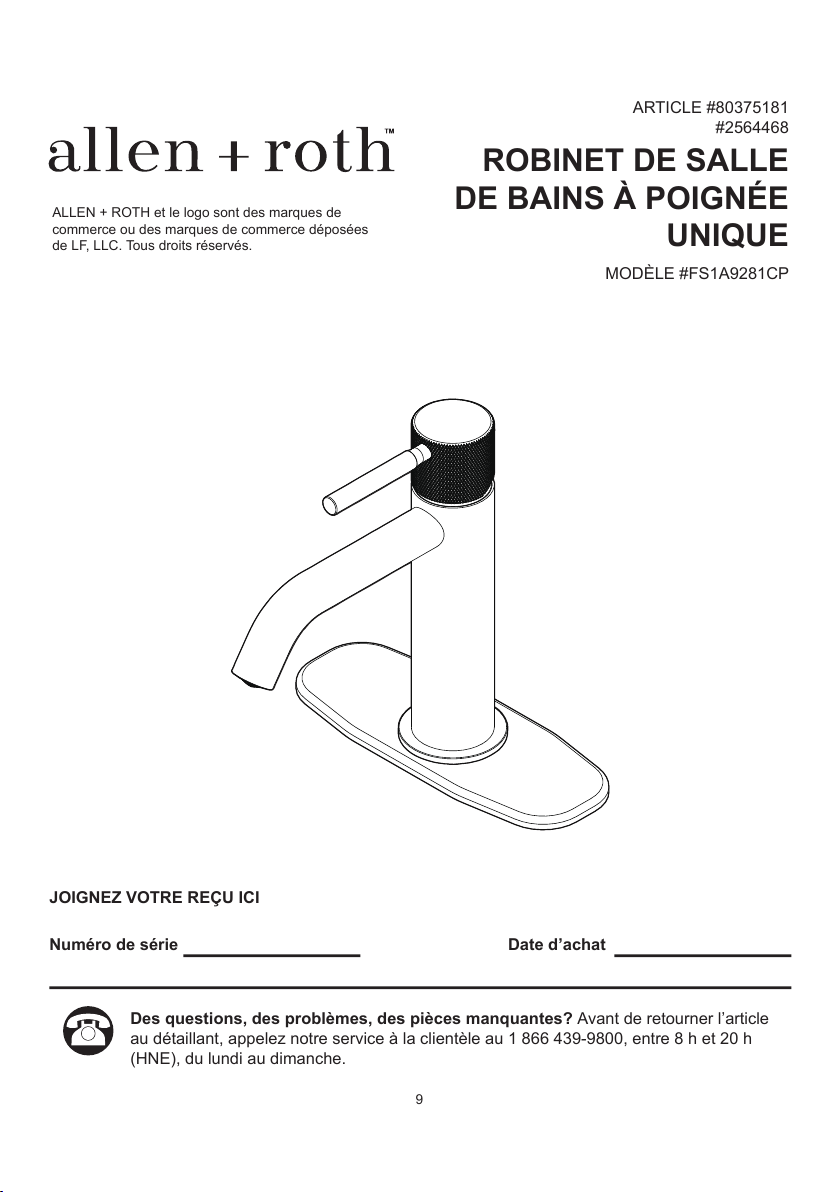

ARTICLE #80375181
#2564468
ROBINET DE SALLE
DE BAINS À POIGNÉE
UNIQUE
MODÈLE #FS1A9281CP
Numéro de série Date d’achat
JOIGNEZ VOTRE REÇU ICI
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article
au détaillant, appelez notre service à la clientèle au 1 866 439-9800, entre 8 h et 20 h
(HNE), du lundi au dimanche.
ALLEN + ROTH et le logo sont des marques de
commerce ou des marques de commerce déposées
de LF, LLC. Tous droits réservés.

10
CONTENU DE L’EMBALLAGE
PIÈCE DESCRIPTION QUANTITÉ
A Corps du robinet 1
B Applique 1
C Plaque à mastic 1
D Rondelle en caoutchouc 1
E Rondelle métallique 1
F Conduite d’eau 1
G Écrou de blocage 1
COMPOSANTS DE L’ENSEMBLE D’ÉVACUATION
AA Bouchon principal 1
BB Rondelle en caoutchouc 1
CC Écrou de blocage 1
DD Ensemble de drain 1
A
D
E
G
F
AA
BB
CC
DD
B
C

11
CONSIGNES DE SÉCURITÉ
Assurez-vous de lire et de comprendre l’intégralité du présent manuel avant de tenter d’assembler,
d’installer ou d’utiliser l’article.
AVERTISSEMENT
• L’installation de ce produit doit être effectuée par un plombier qualié.
• N’appliquez pas de mastic de plomberie sur les pièces en plastique. En cas de besoin, utilisez du
calfeutrant à base de silicone.
• Lorsque vous posez le tuyau souple, assurez-vous qu’il ne présente aucune torsion ni aucune
déformation. Ne le pliez pas en V ni en L et ne l’utilisez pas s’il est craqué ou endommagé.
• Si vous ne respectez pas les instructions, le robinet peut se desserrer et causer des blessures
graves.
• Cet article est conçu de façon à répondre aux exigences du programme Watersense de l’EPA en
matière de débit. Le débit est réglé par l’aérateur ou par le contrôleur de débit. Si vous devez le
remplacer, assurez-vous d’utiliser un aérateur ou un contrôleur de débit conforme au programme
Watersense pour continuer à économiser l’eau.
PRÉPARATION
Avant de commencer l’assemblage du produit, assurez-vous d’avoir toutes les pièces. Comparez le
contenu de l’emballage avec la liste des pièces. S’il y a des pièces manquantes ou endommagées,
ne tentez pas d’assembler le produit.
Temps d’assemblage approximatif : 12 minutes.
Outils nécessaires pour l’assemblage (non inclus) : clé à molette, scellant à base de silicone et pince
multiprise.
• Avant de commencer l’installation, coupez l’alimentation en eau froide et en eau chaude et
actionnez le vieux robinet de façon à évacuer la pression accumulée.
• Pour installer le robinet, serrez d’abord les écrous de raccord à la main. Ensuite, serrez l’écrou d’un
quart de tour à l’aide d’une clé tout en maintenant le raccord en place à l’aide d’une autre clé. Évitez
de serrer excessivement, sans quoi vous risquez de compromettre l’intégrité du système.
INSTRUCTIONS POUR L’ASSEMBLAGE
1. Coupez l’alimentation en eau. Retirez le
robinet existant, le cas échéant.
1
1

12
3b. Installation avec l’applique. Placez la plaque à
mastic (C) et l’applique du robinet (B) sur le la-
vabo. Posez le robinet sur le lavabo.
REMARQUE : Appliquez un trait de scellant à
base de silicone clair (non inclus) autour de la
plaque à mastic.
INSTRUCTIONS POUR L’ASSEMBLAGE
2. Retirez l’écrou de blocage préassemblé (G),
la rondelle d’espacement en métal (E) et la
rondelle d’espacement en caoutchouc (D) de
la tige du corps du robinet (A).
3a. Installation sans l’applique. Insérez le robi-net
(A) dans le trou approprié du robinet du lavabo
(non inclus).
3b
1
2
2
1
2
3a
2
3a
3b
G
D
E
A
G
A
B
CA

13

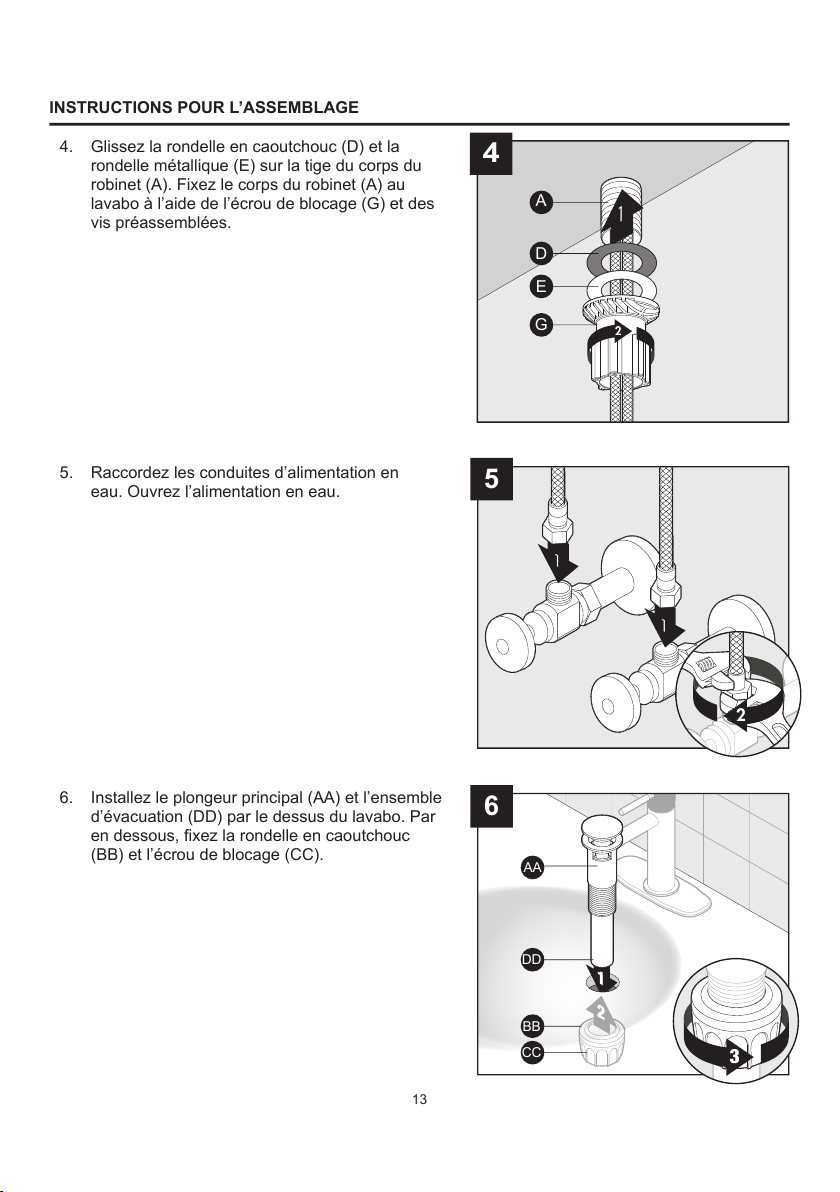

INSTRUCTIONS POUR L’ASSEMBLAGE
4. Glissez la rondelle en caoutchouc (D) et la
rondelle métallique (E) sur la tige du corps du
robinet (A). Fixez le corps du robinet (A) au
lavabo à l’aide de l’écrou de blocage (G) et des
vis préassemblées.
5
1
2
4
D
E
G
6
1
1
1
5
1
1
2
6
AA
DD
CC
BB
6
2
3
1-popup
A
6. Installez le plongeur principal (AA) et l’ensemble
d’évacuation (DD) par le dessus du lavabo. Par
en dessous, fixez la rondelle en caoutchouc
(BB) et l’écrou de blocage (CC).
5. Raccordez les conduites d’alimentation en
eau. Ouvrez l’alimentation en eau.

14
8. Ouvrez l’alimentation en eau. Évacuez les
débris et vériez si le drain fuit.
9. Remettez l’aérateur en place.
7. Retirez l’aérateur du robinet à l’aide d’une
pièce de monnaie.
INSTRUCTIONS POUR L’ASSEMBLAGE
3
4
1
2
2
8
7
9
1
1
2
2
1

15

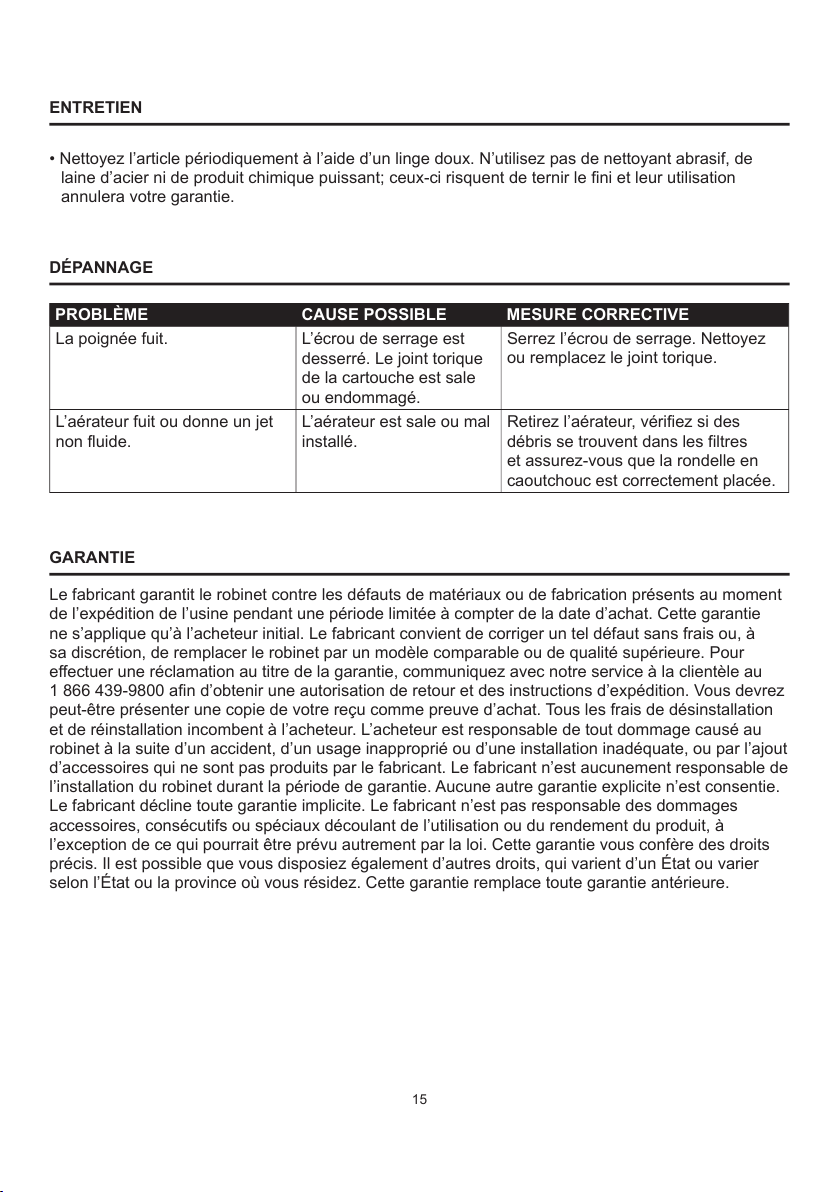

ENTRETIEN
• Nettoyez l’article périodiquement à l’aide d’un linge doux. N’utilisez pas de nettoyant abrasif, de
laine d’acier ni de produit chimique puissant; ceux-ci risquent de ternir le ni et leur utilisation
annulera votre garantie.
DÉPANNAGE
PROBLÈME CAUSE POSSIBLE MESURE CORRECTIVE
La poignée fuit. L’écrou de serrage est
desserré. Le joint torique
de la cartouche est sale
ou endommagé.
Serrez l’écrou de serrage. Nettoyez
ou remplacez le joint torique.
L’aérateur fuit ou donne un jet
non fluide.
L’aérateur est sale ou mal
installé.
Retirez l’aérateur, vérifiez si des
débris se trouvent dans les filtres
et assurez-vous que la rondelle en
caoutchouc est correctement placée.
GARANTIE
Le fabricant garantit le robinet contre les défauts de matériaux ou de fabrication présents au moment
de l’expédition de l’usine pendant une période limitée à compter de la date d’achat. Cette garantie
ne s’applique qu’à l’acheteur initial. Le fabricant convient de corriger un tel défaut sans frais ou, à
sa discrétion, de remplacer le robinet par un modèle comparable ou de qualité supérieure. Pour
effectuer une réclamation au titre de la garantie, communiquez avec notre service à la clientèle au
1 866 439-9800 afin d’obtenir une autorisation de retour et des instructions d’expédition. Vous devrez
peut-être présenter une copie de votre reçu comme preuve d’achat. Tous les frais de désinstallation
et de réinstallation incombent à l’acheteur. L’acheteur est responsable de tout dommage causé au
robinet à la suite d’un accident, d’un usage inapproprié ou d’une installation inadéquate, ou par l’ajout
d’accessoires qui ne sont pas produits par le fabricant. Le fabricant n’est aucunement responsable de
l’installation du robinet durant la période de garantie. Aucune autre garantie explicite n’est consentie.
Le fabricant décline toute garantie implicite. Le fabricant n’est pas responsable des dommages
accessoires, consécutifs ou spéciaux découlant de l’utilisation ou du rendement du produit, à
l’exception de ce qui pourrait être prévu autrement par la loi. Cette garantie vous confère des droits
précis. Il est possible que vous disposiez également d’autres droits, qui varient d’un État ou varier
selon l’État ou la province où vous résidez. Cette garantie remplace toute garantie antérieure.

16
LISTE DES PIÈCES DE RECHANGE
Pour obtenir des pièces de rechange, veuillez
communiquer avec notre service à la clientèle
au 1 866 439-9800, entre 8 h et 20 h (HNE),
du lundi au dimanche.
Imprimé en Chine
1.
2.
3.
4.
5.
6.
7.
8.
9.
PIÈCE DESCRIPTION Nº DE PIÈCE
1 Poignée en métal A662B38
2 Capuchon indicateur A66D558
3 Capuchon décoratif A508014
4 Bague d’ajustement A603A38N
5 Cartouche à disque en
céramique
A507084N
6Aérateur 1,2 L/min A553058N
7 Applique et plaque de mastic A667A14
8Matériel de xation A663216
9 Ensemble de tuyau
d’évacuation
A505218
