Dual Shower Head with Slide Bar
ITEM # 5283486 / 5340027 / 5340029 /
5340028 / 5340030
MODEL # 58101-X607011 / 58101-X6001 / 58101-X6032 /
58101-X602707 / 58101-X604408
ALLEN + ROTH and logo design are
trademarks or registered trademarks of LF, LLC.
All rights reserved.

2

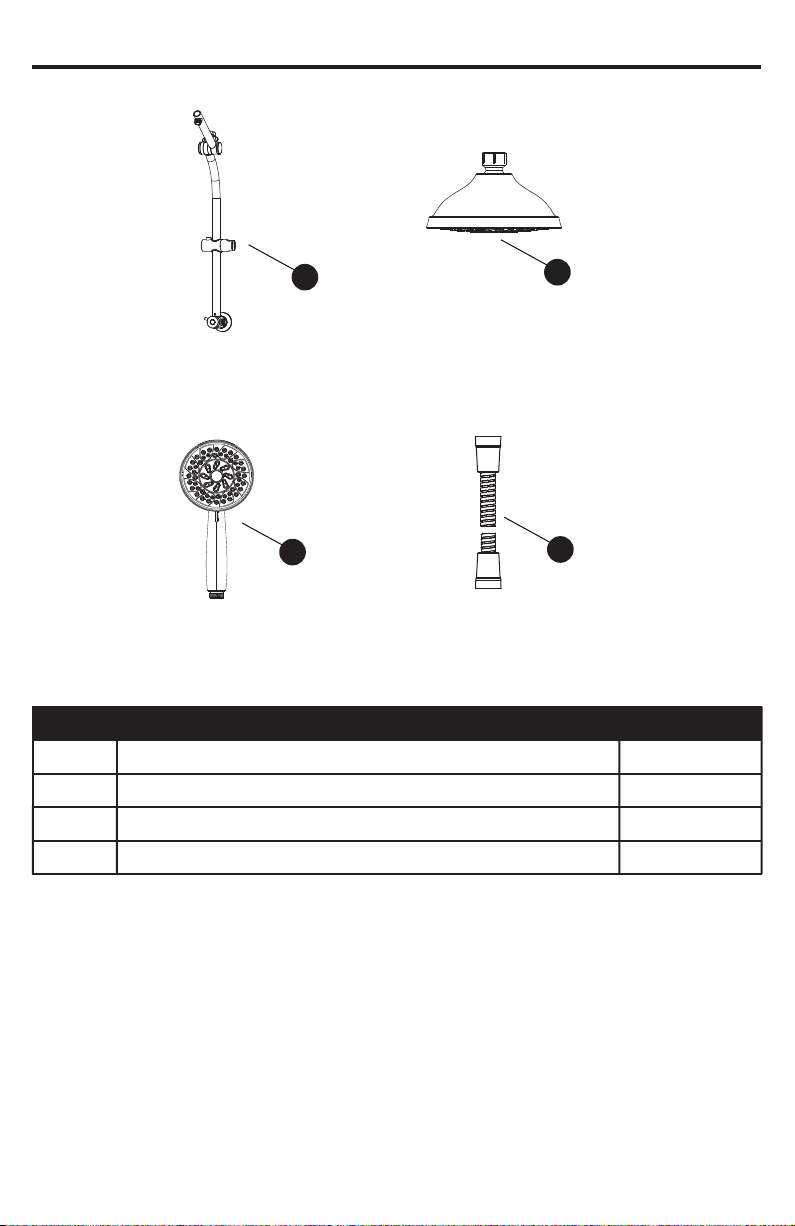

PACKAGE CONTENTS
PART DESCRIPTION QUANTITY
ASlide bar 1
BShowerhead 1
CHand shower 1
DHose 1
x 1
A
x 1
C x 1
D
x 1
B

3
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble, operate, or install the
product.
WARNING
• Follow the installation instructions carefully. Proper installation is the installer’s responsibility.
• Failure to follow correct installation procedures can result in the faucet being loose, which can
result in serious injury.
CAUTION
• Check local building codes before you begin installation to ensure compliance.
PREPARATION
Before beginning the assembly of this product, make sure all parts are present. Compare parts with
the package contents list. If any part is missing or damaged, do not attempt to assemble the product.
Contact customer service for replacement parts.
Estimated Assembly Time: 120 minutes.
Tools Required for Assembly (not included): Thread Sealant Tape, Silicone Sealant, Pipe Wrench,
Phillips Screwdriver, Pliers.

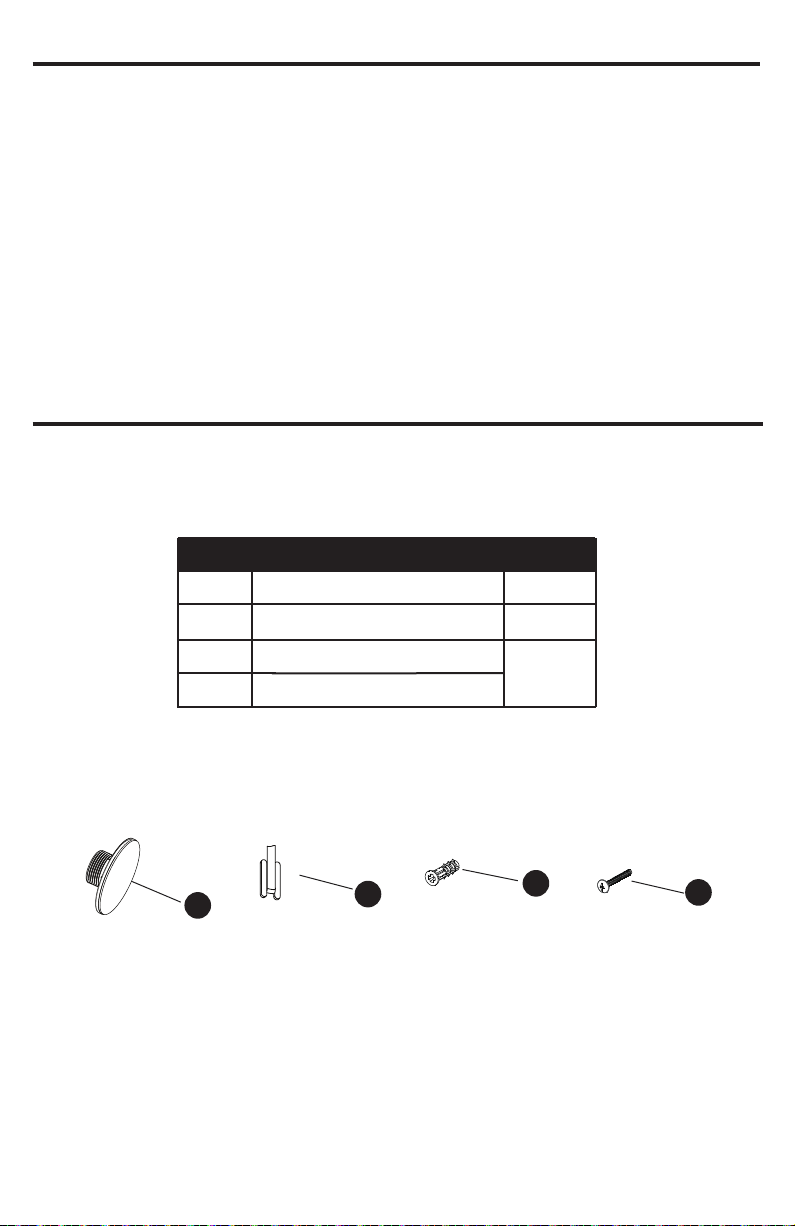

HARDWARE CONTENTS (not shown to actual size)
Helpful Tools (not included): Safety Goggles.
CC
AA
CC
AA
x 1
BB
Rubber Sealing Washer
x 1
Adhesive Pad
CC DD
x 2
Mounting Screw
Plastic Anchor
x 2

4
ASSEMBLY INSTRUCTIONS
1. Remove the existing showerhead by turning it in a
counterclockwise direction. Note: A wrench (not included)
may be required. Clean any debris or old thread sealant
from the threads of the shower arm after the showerhead
has been removed.
1
2
2. The slide bar (A) can be mounted using the preassembled
suction cup or by using an optional adhesive pad (AA), or
by using mounting screws (DD) to attach permanently.
The suction cup and adhesive pad can only be used on
smooth, flat surfaces. If your shower wall has a rough
surface or if there is a grout line present, you'll need to use
the mounting screws (DD) to attach,as described in steps
2.1 and 2.2. Note: Some tub-surrounds will appear to have
a smooth, flat surface, but will actually have light texture
that is not noticeable at first. If this is the case, it will prevent
the suction cup and adhesive pad from maintaining a hold
and you will need to use the mounting screws (DD) to attach.
A
26-1/16 in.
1-1/2 in.
2.1
Stud
AA DD
Drywall
5 in.
CC
DD
AA
2.1a 2.1b 2.2
A
2.1. Mark location of holes as shown in diagram 2.1.
2.1a. If mounting into stud, fasten
adhesive pad (AA) into wall
with mounting screws (DD).
2.1b. If mounting into drywall, drill 1/4 in. pilot holes into the
wall and insert
plastic anchors (CC) with Phillips screwdriver
(not included). Insert mounting screws (DD) through
adhesive
pad
(AA) and into plastic anchors (CC).
Remove the suction cup and plastic ring from slide bar (A)
by turning it in a counterclockwise direction as shown in
diagram 2.2.

ASSEMBLY INSTRUCTIONS
5
3
A
26-1/16 in.
5 in.
3. Attach slide bar (A) to shower arm and tighten by turning clockwise
until slightly firm. Do not overtighten.
Using base of slide bar as a guide for centering on the wall, affix
suction cup to the wall at approximately 26-1/16 in. below the
shower arm. Make sure the wall is clean. Lightly moisten suction
cup, firmly press suction cup to wall. Note: When using an adhesive
pad (not included), make sure wall is clean and dry. Remove
adhesive backing, firmly press adhesive pad to wall approximately
26-1/16 in. below the shower arm.
5. Hand-tighten the showerhead (B) onto the slide bar (A). Do
not overtighten.
6. Insert one of the rubber sealing washers into the end
of the hose connector (D) and hand tighten to the outlet on
the slide bar (A).Hand tighten only.
4. Place plastic ring (1) inside flange (2) in the base of the slide
bar and attach base of slide bar to the suction cup or adhesive
pad by threading the flange onto the suction cup or adhesive
pad turning in a clockwise direction until firmly tightened. Do
not overtighten.
5
B
A
6
D
A
4
A
2
1

ASSEMBLY INSTRUCTIONS
6
7. Insert one of the rubber sealing washers into the end of the hose
connector (D) and hand tighten to the hand shower (C).
Hand tighten only.
7
C
D
8
8. Turn the hand shower holder to the widest opening side facing
up and set hand shower into the hand shower holder.
Note: Hand shower should fit securely into hand shower
holder as shown in step.

7
CARE AND MAINTENANCE
• Clean carefully by gently wiping with a grit-free damp cloth.
• Use only mild soap with water.
• Never use acids, harsh chemicals, or abrasive detergents to clean the faucet surface.
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
There is a leak from the
joint between shower
arm and slide bar.
1. The washer inside the connection
nut of the slide bar is missing.
2. The connection nut of the slide bar
is not tightened enough.
1. Replace with a new washer and
then tighten the connection nut.
2. Tighten the connection nut if
washer is in place.
Suction cup and adhesive
pad do not stay on firmly.
1. The wall surface is rough, not
smooth/flat enough.
2. Suction cup is not pressed tightly.
1. Recommended installation is to
attach the slide bar to the wall
with screws(See detail in IM
step 2.1,2.1a,2.1b and 2.2).
2. See detail in IM step 4 to press
the suction cup.
There is a leak from the
ball joint of fix showerhead. 1. No washer in the ball joint.
2. Ball joint is not tightened enough.
1. Replace a new washer and
tighten the ball joint. If no new
washer available, sealant tape
can be used to assemble and
seal the fix showerhead instead.
2. Tighten the ball joint if washer is
in place.
There is a leak from hose
connector.
1. The washer inside the hose
connector is missing.
2. The hose connector is not
tightened enough.
1. Refer to step 6&7 in the IM to
replace a new washer and
tighten the hose connector.
2. Tighten the hose connector (Do
not overtighten, otherwise the
connector will get damaged).
There is no water coming
out from shower.
1. Supply pipe is off.
2. The diverter at the bottom of the
slide bar is not turned on.
1. Turn on the supply pipe to make
sure water is coming to the slide
bar.
2. Turn on the diverter for shower
spray.

8
WARRANTY
REPLACEMENT PARTS LIST
This slide bar has been manufactured under the highest standard of workmanship. All parts of this slide
bar are warranted to be free from leaks or drips during domestic use for as long as the original purchaser
owns this product. THIS EXCLUDES INDUSTRIAL, COMMERCIAL, OR BUSINESS USE. The
manufacturer will replace FREE OF CHARGE, under the warranty conditions the entire unit or any part
(at our option) which proves defective in material and/or workmanship under normal installation, use
and service. This warranty is limited to defective parts as stated. All costs of removal and installation of
the slide bar, including the replacement of warranty parts are the responsibility of the purchaser. The
manufacturer shall not be liable for incidental, consequential or special damages arising at or in
connection with product use or performance except as may otherwise be accorded by law. This
warranty gives you specific legal rights, and you may also have other rights which may vary from state
to state. Any damage to this faucet as a result of misuse, abuse, neglect, accident, improper installation,
or any use violating instructions furnished by us, WILL VOID THIS WARRANTY. When requesting
warranty service, you will need to present a copy of your sales receipt as proof of purchase. To obtain
warranty service, call our customer service department at 866-439-9800.
PART DESCRIPTION PART #
AA
Adhesive Pad
RP80380
BB RP85030
CC
Plastic Anchor
DD Mounting Screw
RP202
Printed in China
For replacement parts, call our customer service department at 866-439-9800, 8 a.m. - 8 p.m.,
EST, Monday - Sunday. You could also contact us at [email protected].
Rubber Sealing Washer
BB
AA DD
CC
