Allen + Roth 21-B481H-ARCH User manual

1
ITEMS #5287446, #21-B481H-ARBN,
#21-B481H-ARMB
BATHROOM FAUCET
WITH LED LIGHT
AND POP-UP DRAIN
ASSEMBLY
MODELS 21-B481H-ARCH, 21-B481H-ARBN,
21-B481H-ARMB
Español p. 9
ALLEN + ROTH and logo design are
trademarks or registered trademarks of LF, LLC.
All rights reserved.
Questions, problems, missing parts? Before returning to the store, call our customer
service department at 866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Sunday. You could also
contact us at [email protected].
06-2023
SS23462
ATTACH YOUR RECEIPT HERE
Serial Number ___________________________ Purchase Date___________________________
BROOKES

2
PART DESCRIPTION QUANTITY
AFaucet body with LED aerator 1
BDeckplate 1
C Gasket 1
D Pop-up drain assembly 1
E Non-lighted aerator 1
Due to constant design and quality improvements, the product may
look slightly different from the picture.

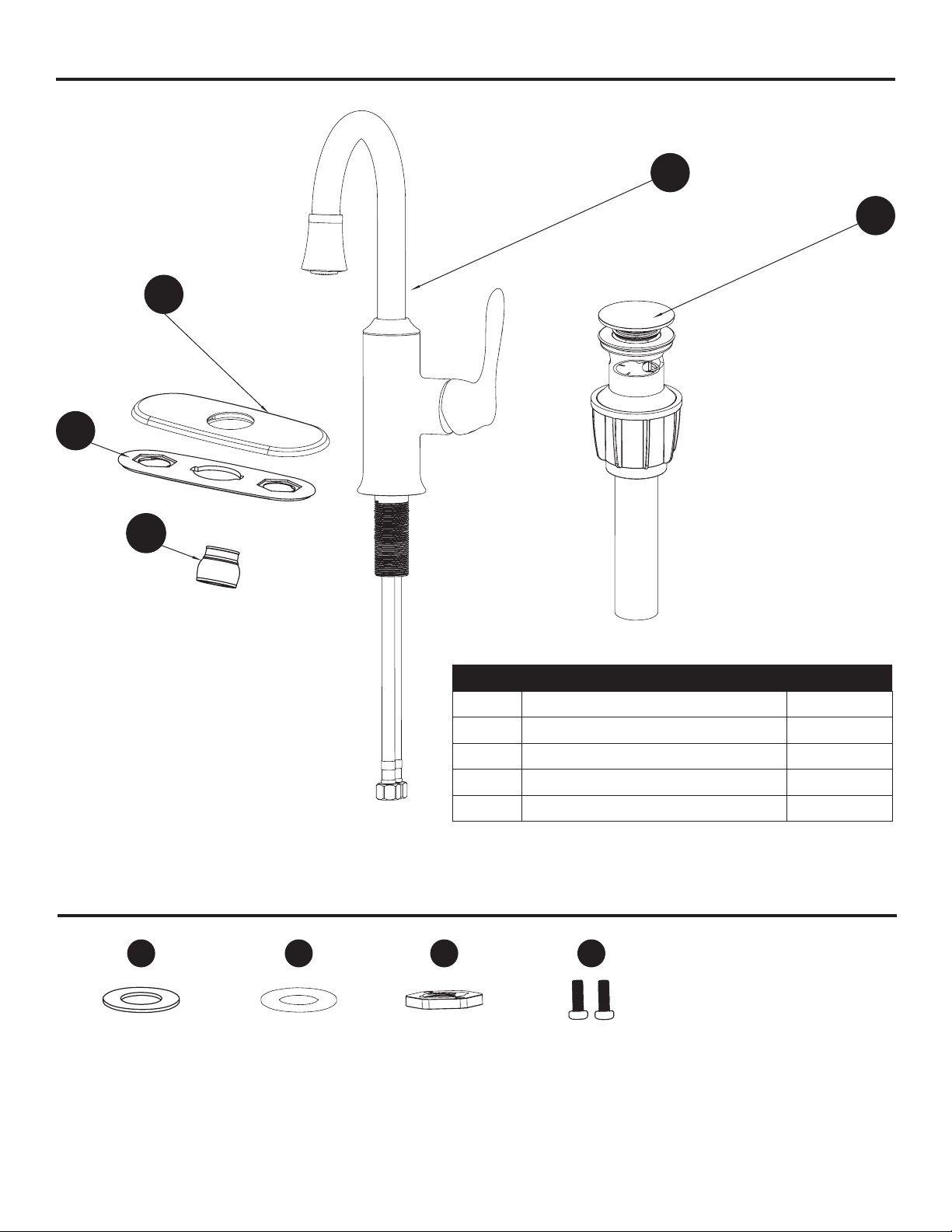

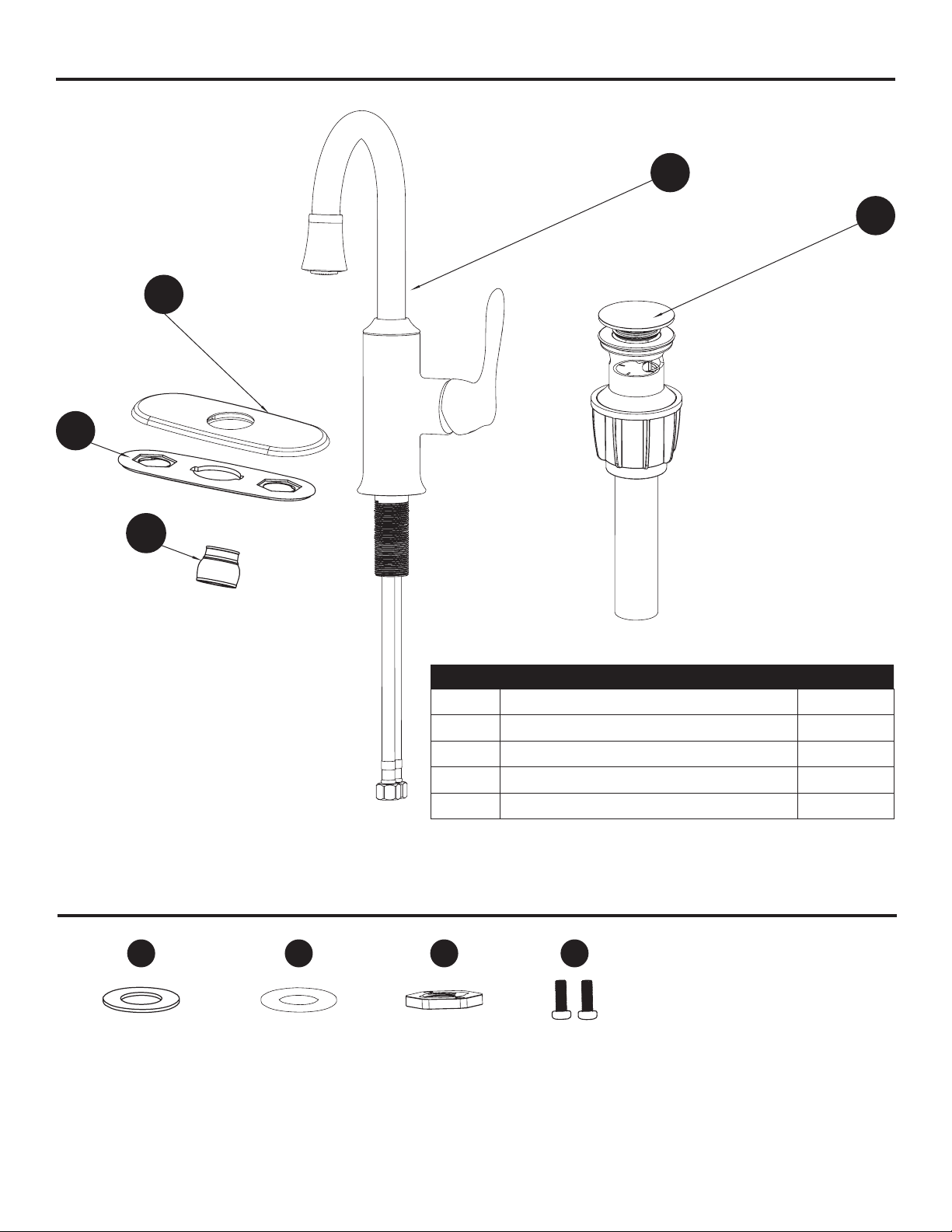

PACKAGE CONTENTS
HARDWARE CONTENTS (not shown actual size)
AA BB CC DD
Rubber
washer Metal washer Lock nut Hex bolt
Qty. 1 Qty. 1 Qty. 1 Qty. 2
D
A
B
C
E

3
B
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble, operate or install
the product.
CAUTION
• If you solder the joints during installation of the faucet, the seats, cartridges, and washers must be
removed before using a ame or the warranty will be voided on these parts.
• Cover the sink drain to avoid losing parts.
WARNING
• Protect your eyes with safety glasses when cutting or soldering water supply lines.
• When making water line connections, HAND TIGHTEN. DO NOT OVERTIGHTEN. Do not use
PTFE pipe tape, plumber’s putty, pipe dope or any other type of sealing compound on water inlet
or threads. Additional compound is unnecessary. A watertight seal between the thread inlet and
supply tube is achieved by compression.
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with the
package and hardware contents list. If any part is missing or damaged, do not attempt to assemble the
product. Contact customer service for replacement parts.
Estimated Assembly Time: 30 minutes
Tools Required for Assembly (not included): Adjustable Wrench, Allen Wrenches, Slip Joint Pliers,
Pipe Wrench, Phillips Screwdriver, Silicone, and Basin Wrench.
Installation may vary depending on how the previous faucet was installed. Supplies necessary for the
installation of the faucet are not all included; however, they are available wherever plumbing supplies
are sold.
Prior to beginning installation, turn off the hot and cold water lines, then turn on the old faucet to
release built-up pressure. When installing the new faucet, hand tighten the connector nuts. DO NOT
OVERTIGHTEN. Connections that are too tight will reduce the integrity of the system.
PRODUCT SPECIFICATIONS
Maximum Flow Rate: 1.2 GPM (4.54 LPM) at
60 PSI
Polished chrome, brushed nickel or
matte black nish
ASME A112.18.1/CSA B125 Ceramic cartridges
NSF/ASME/CAN 61:Q ≤ 1 Manufactured to include no more than 0.25%
weighted average lead content on wetted surfaces

4

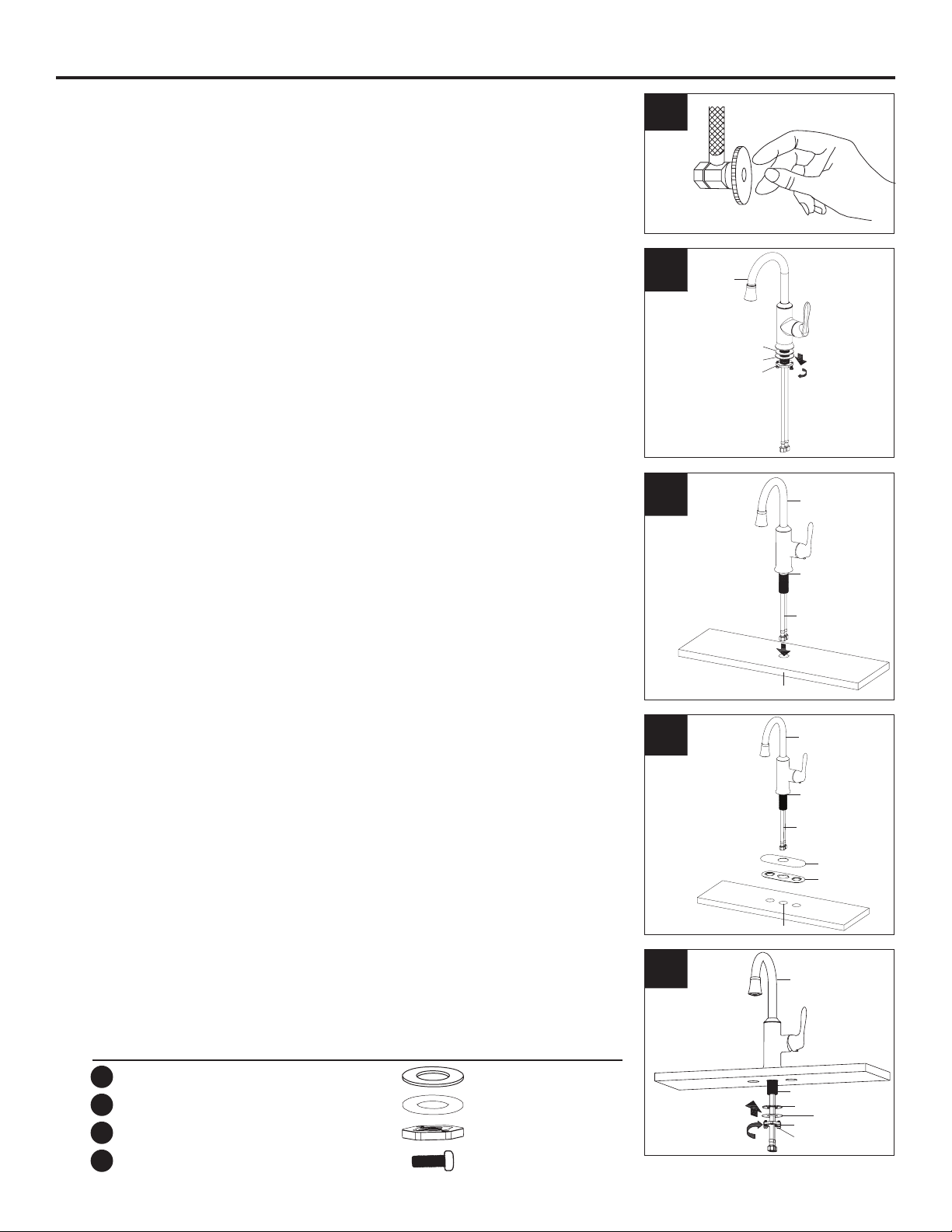

INSTALLATION INSTRUCTIONS
1. Shut off the water at the supply valves under the sink or at the main water
supply. Disconnect the supply lines. Remove the existing faucet from the
sink.
Clean and dry the surface area where the new faucet will be mounted.
1
2. To install with the optional deckplate for a 3-hole sink, skip to Step 4.
Before installation, unscrew the lock nut (CC) and remove the metal washer
(BB) and rubber washer (AA) from the faucet body (A).
NOTE: Single hole sinks do not require the optional deckplate (B) and gasket
(C).
2
3. Carefully insert the water lines (3.1) and shank (3.2) on the faucet body (A)
through the mounting hole in the sink (3.3). Skip to Step 5. 3
4. Optional deckplate installation:
Apply a thin bead of silicone to the underside of the gasket (C). Place the
gasket (C) and deckplate (B) over the mounting holes in the sink, aligning
the center holes in the gasket (C) and deckplate (B) with the center mounting
hole in the sink (4.1).
Carefully insert the water lines (4.2) and shank (4.3) on the faucet body (A)
through the hole in the deckplate (B), gasket (C), and the mounting hole in
the sink (4.1) until the faucet sits on top of the deckplate (B).
4
5. From underneath the sink, secure the faucet body (A) to the sink using the
rubber washer (AA), metal washer (BB), and lock nut (CC). Secure the lock
nut (CC) with the hex bolts (DD).
NOTE: It is helpful to have a second person hold the faucet in place while
tightening the hex bolts (DD) on the lock nut (CC).
Hardware used
5
A
A
AA
BB
CC
3.2
4.3
5.1
AA
BB
CC
DD
4.2
B
C
3.1
A
A
3.3
4.1
AA Rubber washer x 1
BB Metal washer x 1
CC Lock nut x 1
DD Hex Bolt x 2

5

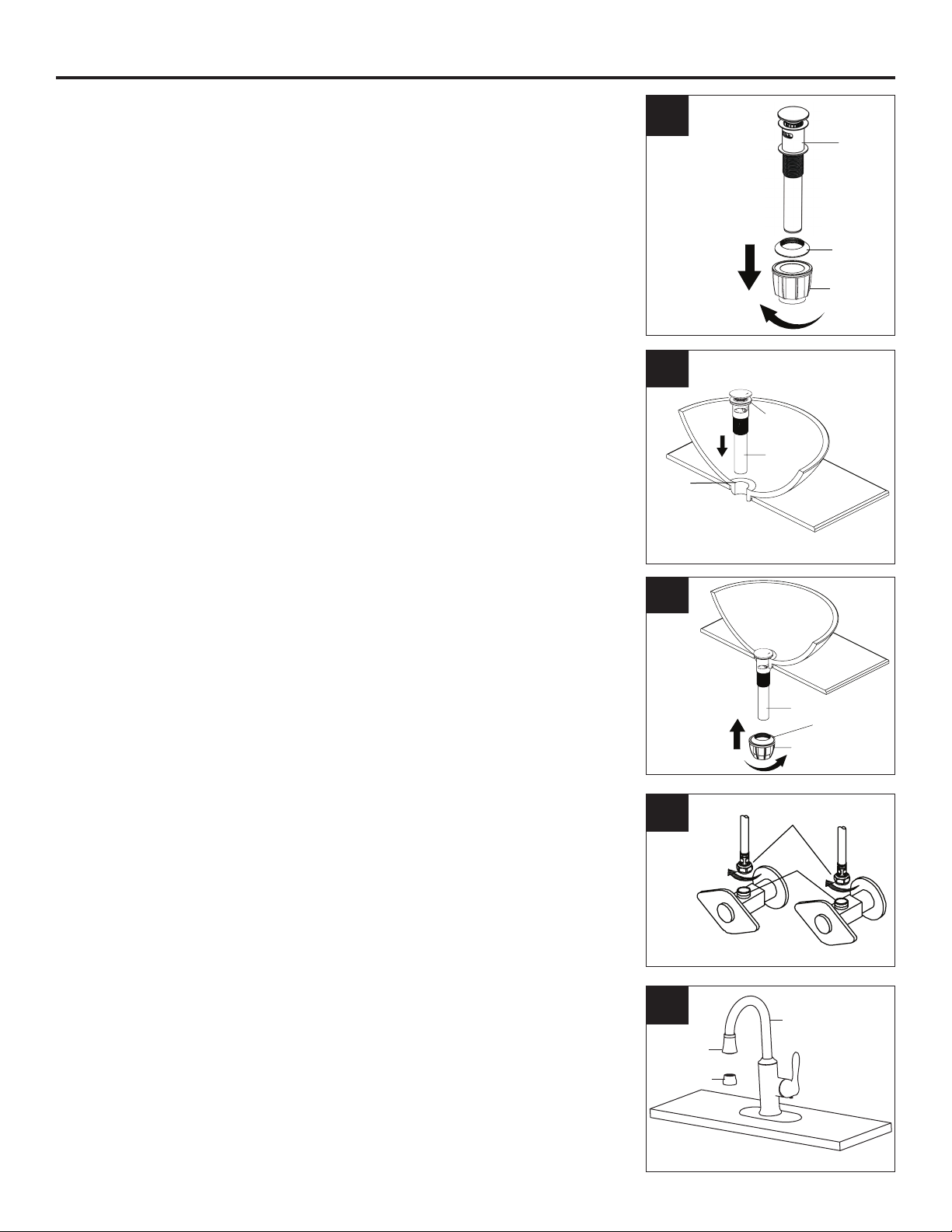

6. Remove the bottom gasket (6.1) and mounting nut (6.2) from the drain
assembly (D). Push the bottom gasket (6.1) down onto the top of the
mounting nut (6.2) and twist to attach together.
6
7. Insert the drain assembly (D) into the drain hole in the sink (7.1). Ensure the top
gasket (7.2) rests securely between the top of the sink and the top of the drain
assembly (D).
7
8. From underneath the sink, screw the bottom gasket (8.1) and mounting
nut (8.2) onto the drain assembly (D) by twisting until secure against the
bottom of the sink.
IMPORTANT: Remember to reconnect the drain body to the P-Trap drain
assembly (not included) before testing the faucet.
8
9. Attach the end of each integrated supply line (9.1) from the faucet body (A) to
the hot and cold water supply valves (9.2) under the sink, after making sure
the supply valves (9.2) are clear of any debris. Thread the nut on the end of
the integrated supply line (9.1) onto the outlet of the water supply valve (9.2)
and tighten with a wrench. Do not overtighten.
NOTE: Do not use PTFE pipe tape, plumber’s putty, pipe dope, or any other
type of sealing compound on the water inlets or threads. Additional compound
is not necessary. A watertight seal between the supply valve and the nut on the
integrated supply line is achieved by compression.
9
10. After installation is complete, remove the aerator (10.1) from the spout (10.2) on
the faucet body (A). Turn on the water supply. Adjust the handle on the faucet
body (A) to the warm position where it mixes hot and cold water. Check for leaks
at all waterway connections. If a leak occurs, gently tighten the nut on the water
connection that is leaking. Fill the sink with water to check the drain for leaks.
If water is leaking from the drain, tighten the mounting nut on the pop-up drain
assembly (D).
After the pop-up drain has been checked for leaks, empty the sink. Run hot and
cold water uninterrupted for at least one minute to ush away any debris that
could cause damage to the internal parts.Turn off the water and reattach the
aerator (10.1) onto the spout (10.2) of the faucet body (A).
10
INSTALLATION INSTRUCTIONS (continued)
D
6.1
6.2
7.2
7.1
D
8.1
8.2
9.1
9.2
D
A
10.2
10.1

6
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE SOLUTION
Faucet leaks underneath
handle. Bonnet has come loose or the ceramic cartridge seal is dirty or out of place. 1. Move the handle to the OFF position. Unscrew the handle screw and remove the handle.
2. Tighten the bonnet by turning it clockwise.
Move the cartridge stem to the ON position.
The leak should stop draining out from around
the cartridge stem.
3. If the leak does not stop, shut off the water
supply. Remove the bonnet by turning
it counterclockwise. Lift out the ceramic
cartridge. Inspect the seal on the bottom of
the ceramic cartridge. Remove any debris
from the seal. If the ceramic cartridge seal is
twisted or out of place, re-seat it. If the ceramic
cartridge seal is worn or damaged, replace the
cartridge by calling customer service.
4. Position the cartridge back into the faucet
body. Make sure the ridges on the two sides of
the cartridge bonnet t into the grooves on the
two sides of the faucet body. Tightly screw the
bonnet onto the faucet body.
5. Reinstall the handle.
Water does not completely
shut off. Ceramic cartridge discs are worn or have debris trapped inside. 1. Shut off the water supply. 2. Move the handle to the OFF position. Unscrew
the handle screw and remove the handle.
3. Remove the bonnet. Lift out the ceramic
cartridge.
4. Position the new ceramic cartridge into the
faucet body.
5. Tightly screw the bonnet into the faucet body.
6. Reinstall the handle.
Faucet leaks around
aerator. The aerator is incorrectly tted, dirty, or small parts inside the aerator are improperly installed. 1. Remove the aerator cover from the spout by turning it clockwise and remove the aerator
and gasket. Inspect the black rubber gasket
inside the aerator. The rubber gasket should
be at.
2. Reinstall the gasket and aerator, then replace
and tighten the aerator cover on the spout.
Faucet has an improper
water pattern. The aerator is dirty or small parts inside the aerator are improperly installed. 1. Remove the aerator cover from the spout by turning it clockwise and remove the aerator
and gasket.
2. Gently ush the small parts inside the aerator
to clear away any debris.
3. Reinstall the gasket and aerator, then replace
and tighten the aerator cover on the spout.
Ensure all parts are straight and at.
CARE AND CLEANING
Clean periodically with a soft cloth. Avoid abrasive cleaners, steel wool, and harsh chemicals as these will dull the nish
and void your warranty.
If a faucet installation doesn't deliver water properly or leaks, nding the cause and xing it can be easy.

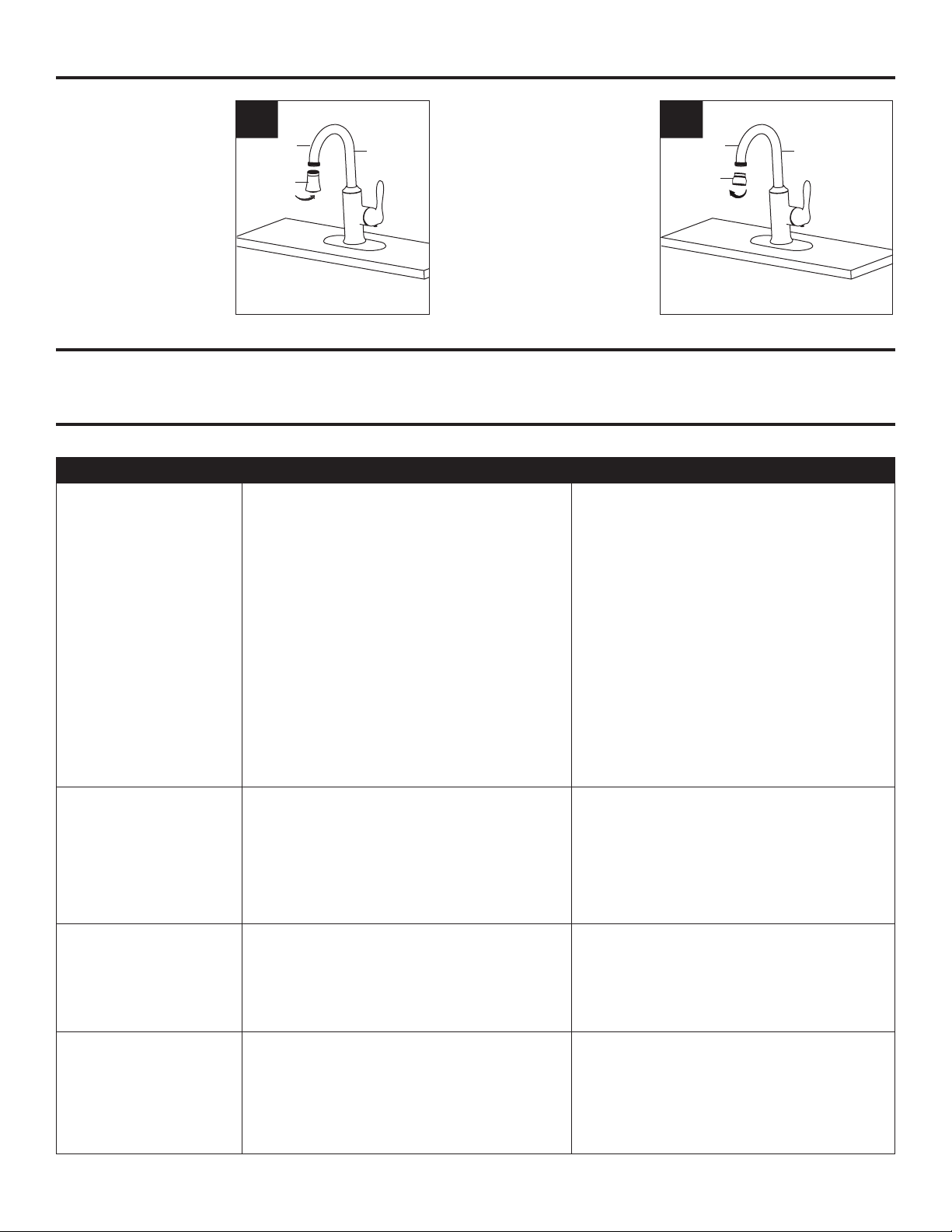

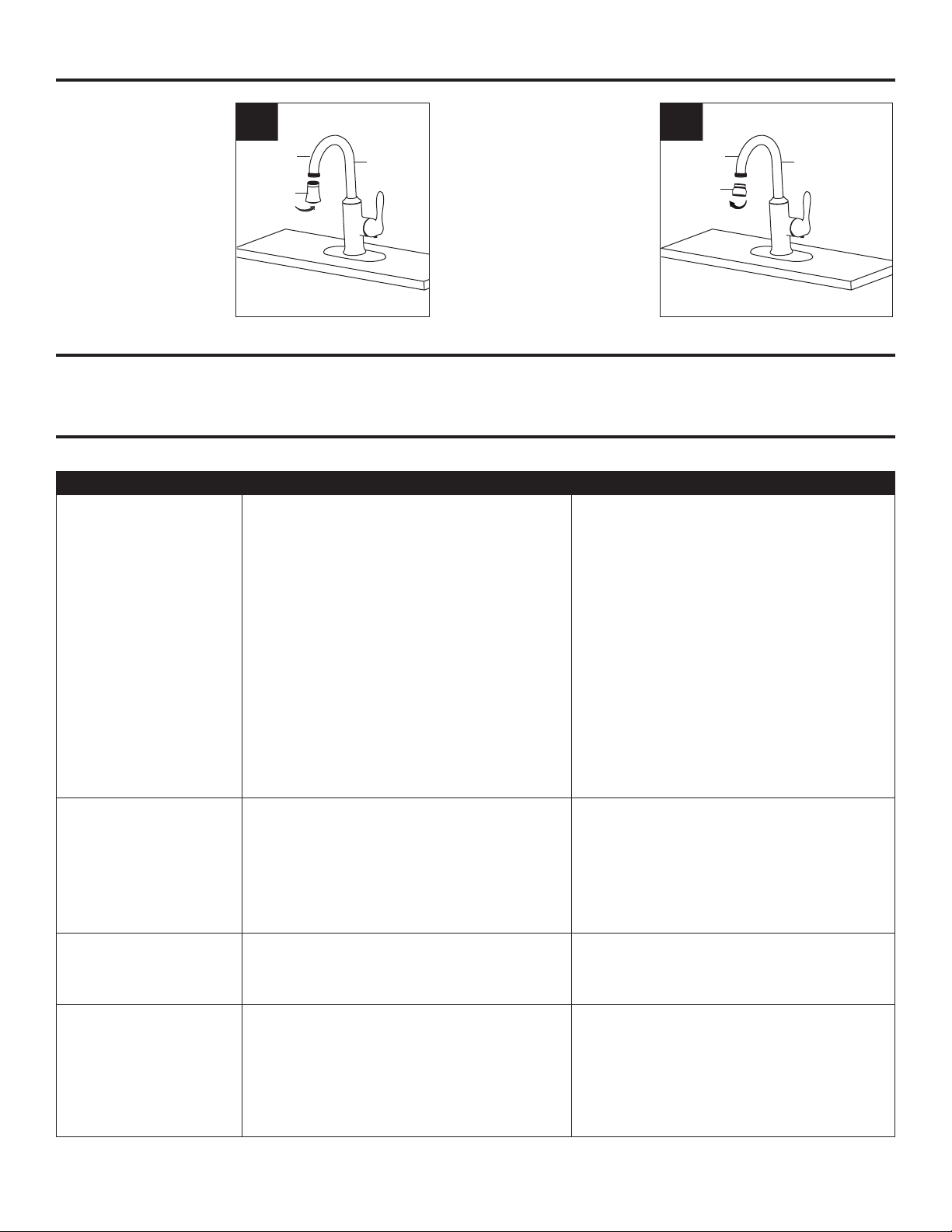

REPLACING LED AERATOR WITH NON-LIGHTED AERATOR
1. Hold the end of
the faucet spout
(1.1) and turn the
LED aerator (1.2)
clockwise to remove
it from the faucet
body (A).
12. Thread the non-lighted
aerator (E) onto the
end of the spout (2.1)
on the faucet body (A).
Hand tighten, but do not
overtighten.
2
A A
1.1 2.1
E
1.2

7

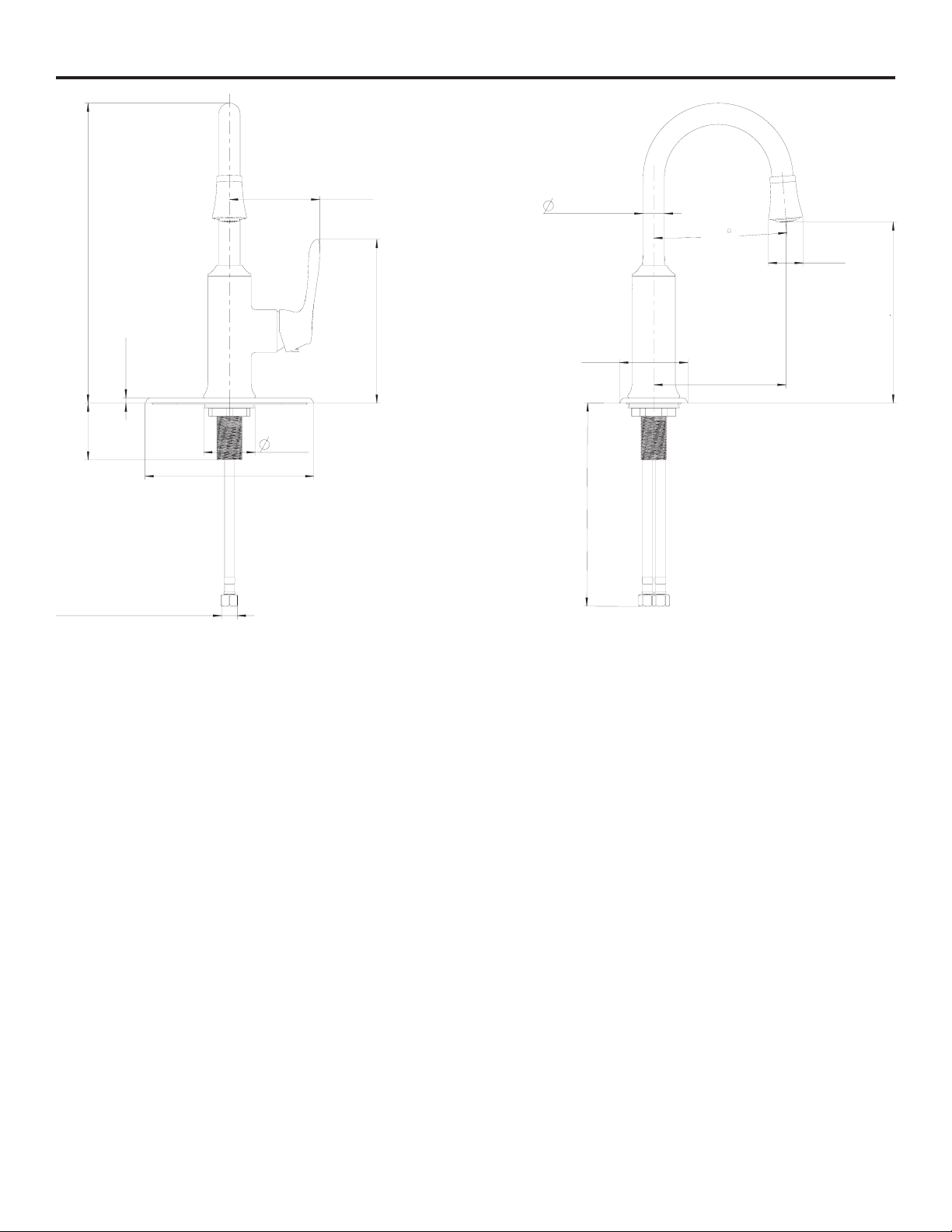

ROUGH-IN

8
LIMITED LIFETIME WARRANTY
The distributor warrants to the original consumer purchaser this product to be free from defects in material and workmanship under
normal use in residential applications. At its option, the Company will provide repair parts or replace defective product when the product
is used in accordance with the manufacturer’s specications.
The distributor provides a limited 5-year warranty on the nish of this product to the original purchaser. At its option, the distributor will
provide repair parts or replace defective product when the product is used in accordance with the manufacturer’s specications.
Use of mild abrasive, abrasive or chemical cleaners may damage the nish of the faucet. We recommend cleaning your faucet with a
soft cloth, moistened with water. Damage resulting from the use of abrasive or chemical cleaners SHALL VOID THIS WARRANTY.
This warranty is not applicable to any products or parts of products where damage is caused by use of non-genuine parts; is due to
installation error, product misuse, negligence or faulty maintenance; or where the product is not installed according to local building codes.
This warranty excludes labor charges or damage incurred during installation, repair or replacement, and any indirect, incidental or
consequential damages, losses, injury or costs of any nature. This warranty is in lieu of and excludes all other warranties, conditions
and guarantees, whether expressed or implied, including without restriction those of merchantability or tness of use.
Liability under this warranty will not exceed the purchase price for the product claimed to be defective by the original consumer
purchaser. Some states or provinces do not allow the exclusion or limitation of consequential damages so the above limitations or
exclusions may not apply. This warranty gives you specic legal rights and you may also have other rights which vary from state to
state, or province to province.
Inquiries regarding warranty claims can be directed to 866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Sunday. You could also contact
us at [email protected].
Printed in China
PART DESCRIPTION PART #
21-B481H-ARCH 21-B481H-ARBN 21-B481H-ARMB
1LED aerator RP 00619CH RP 00619BN RP 00619MB
2Non-lighted aerator RP 00621CH RP 00621BN RP 00621MB
3Cartridge RP 00633 RP 00633 RP 00633
4Cartridge nut RP 00635 RP 00635 RP 00635
5Cap RP 00637CH RP 00637BN RP 00637MB
6Handle RP 00005CH RP 00005BN RP 00005MB
7Screw RP 01652 RP 01652 RP 01652
8Index button RP 01495 RP 01495 RP 01495
9Locking nut assembly RP 00007 RP 00007 RP 00007
10 Deckplate assembly RP 00641CH RP 00641BN RP 00641MB
11 Pop-up drain assembly RP 00006CH RP 00006BN RP 00006MB

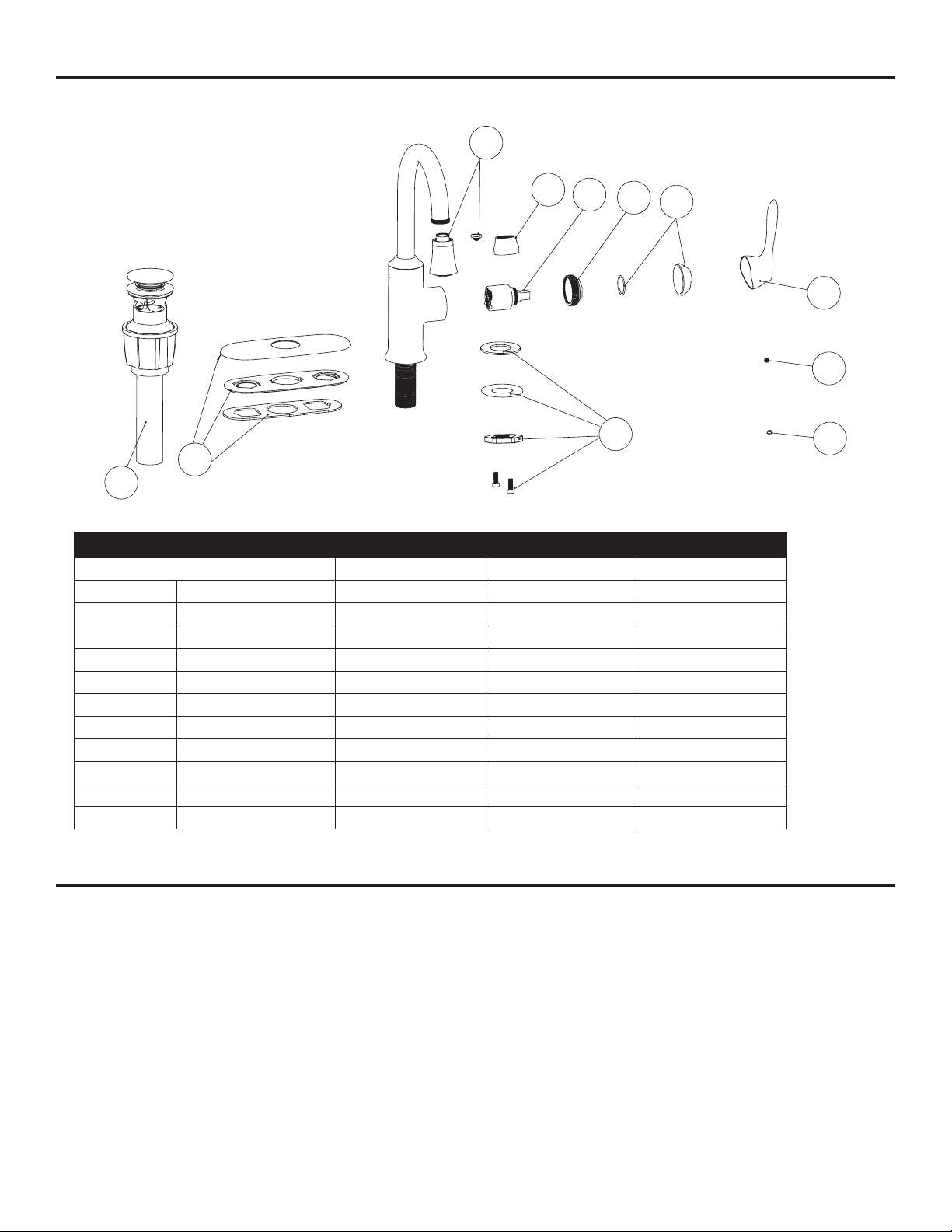

REPLACEMENT PARTS
For replacement parts, call our customer service department at 866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Sunday.
You could also contact us at [email protected].
Note: Appearance of actual parts
may vary from the drawing.
1
2345
6
7
8
9
10
11

9
ARTÍCULOS #5287446, #21-B481H-ARBN,
#21-B481H-ARMB
GRIFO DE BAÑO CON LUZ
LED Y ENSAMBLE DE
DESAGÜE EMERGENTE
MODELOS 21-B481H-ARCH, 21-B481H-ARBN,
21-B481H-ARMB
ALLEN + ROTH y el diseño del logotipo son marcas
comerciales o marcas registradas de LF, LLC.
Todos los derechos reservados.
BROOKES
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro
Departamento de Servicio al Cliente al 866-439-9800, de lunes a domingo de 8 a.m. a 8 p.m., hora
estándar del Este. También puede ponerse en contacto con nosotros en [email protected].
ADJUNTE SU RECIBO AQUÍ
Número de serie _________________________ Fecha de compra ________________________

10
PIEZA DESCRIPCIÓN CANTIDAD
ACuerpo del grifo con aireador LED 1
BPlaca de cubierta 1
C Empaque 1
D Ensamble de desagüe emergente 1
E Aireador sin iluminación 1
Debido a las constantes mejoras de diseño y calidad, es posible que el
producto se vea ligeramente diferente de la imagen.
CONTENIDO DEL PAQUETE
ADITAMENTOS (no se muestran en tamaño real)
AA BB CC DD
Arandela
de goma Arandela de metal Contratuerca Perno hexagonal
Cant. 1 Cant. 1 Cant. 1 Cant. 2
D
A
B
C
E

11
B
INFORMACIÓN DE SEGURIDAD
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el producto.
PRECAUCIÓN
• Si suelda las juntas durante la instalación del grifo, se deben retirar los asientos, los cartuchos y las
arandelas antes de usar la llama. De lo contrario, se anulará la garantía de dichas piezas.
• Cubra el desagüe para evitar que se pierdan piezas.
ADVERTENCIA
• Proteja los ojos con gafas de seguridad al instalar el grifo o trabaje con las líneas de entrada de agua.
• Al realizar la conexión de la línea de agua, APRIETE A MANO. NO APRIETE DEMASIADO. No use cinta
para tubería de PTFE, masilla de plomero, aditivos para tubos ni ningún otro compuesto sellador en entra-
das de agua o roscas. No necesita compuestos adicionales. Se logra un sellado hermético entre la entrada
roscada y la tubería de suministro mediante compresión.
PREPARACIÓN
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las piezas con la lista
del contenido del paquete y la lista de aditamentos. No intente ensamblar el producto si falta alguna pieza o si estas
están dañadas. Póngase en contacto con el Departamento de Servicio al Cliente para obtener piezas de repuesto.
También puede ponerse en contacto con nosotros en [email protected].
Tiempo estimado de ensamblaje: 30 minutos
Herramientas necesarias para el ensamblaje (no se incluyen): llave ajustable, llaves Allen, alicates para juntas
deslizantes, llave para tubos, destornillador Phillips, silicona y llave para lavabo.
La instalación puede variar según cómo se instaló el grifo anterior. No se incluyen todos los materiales
necesarios para la instalación del grifo; no obstante, estos están disponibles en cualquier lugar donde se
vendan artículos de plomería.
Antes de comenzar la instalación, cierre las líneas de entrada de agua fría y caliente, y luego abra el grifo viejo
para liberar la presión acumulada. Al instalar el nuevo grifo, primero apriete a mano las tuercas del conector. NO
APRIETE DEMASIADO. Las conexiones que estén muy apretadas reducirán la integridad del sistema.
ESPECIFICACIONES DEL PRODUCTO
Caudal de ujo máximo: 4.54 LPM (1.2 GPM)
a 60 PSI
Cromo pulido, níquel cepillado o
acabado negro mate
ASME A112.18.1/CSA B125 Cartucho sin cerámica
NSF/ASME/CAN 61:Q ≤ 1 Fabricado para que no incluya más de 0.25%
de contenido promedio en peso de plomo para
supercies con agua

12
INSTRUCCIONES DE INSTALACIÓN
1. Cierre las válvulas de entrada de agua debajo del lavamanos o el suministro
de agua principal. Desconecte las líneas de entrada. Retire el grifo existente
del lavamanos.
Limpie y seque el área supercial donde se colocará el nuevo grifo.
1
2. Para instalar junto con la placa de cubierta opcional y obtener un lavamanos
de 3 oricios, diríjase al paso 4.
Antes de la instalación, desenrosque la contratuerca (CC) y retire la
arandela de metal (BB) y la arandela de goma (AA) del cuerpo del grifo (A).
NOTA: los lavamanos de un solo oricio no requieren la placa de cubierta
(B) ni el empaque (C) opcionales.
2
3. Inserte cuidadosamente las tuberías de agua (3.1) y el vástago (3.2) en el
cuerpo del grifo (A) a través del oricio de montaje en el lavamanos (3.3).
Continúe con el paso 5.
3
4. Instalación opcional con placa de cubierta:
Aplique un cordón delgado de silicona en la parte inferior del empaque (C).
Coloque el empaque (C) y la placa de cubierta (B) sobre los oricios de montaje
en el lavamanos, alineando los oricios centrales en el empaque (C) y la placa
de cubierta (B) con el oricio de montaje central en el lavamanos (4.1).
Inserte con cuidado las tuberías de agua (4.2) y el vástago (4.3) en el cuerpo del
grifo (A) a través del oricio en la placa de cubierta (B), el empaque (C) y el ori-
cio de montaje en el lavamanos (4.1) hasta que el grifo se asiente en la parte
superior de la placa de cubierta (B).
4
5. Desde debajo del lavamanos, asegure el cuerpo del grifo (A) al lavamanos con
la arandela de goma (AA), la arandela de metal (BB) y la tuerca de seguridad
(CC). Asegure la tuerca de seguridad (CC) con los pernos hexagonales (DD).
NOTA: es útil que una segunda persona sostenga el grifo en su lugar mientras
aprieta los pernos hexagonales (DD) en la tuerca de seguridad (CC).
Aditamentos utilizados
5
A
A
AA
BB
CC
3.2
4.3
5.1
AA
BB
CC
4.2
B
C
3.1
A
A
3.3
4.1
AA Arandela de goma x 1
BB Arandela de metal x 1
CC Contratuerca x 1
DD Perno hexagonal x 2
DD

13
6. Retire la empaquetadura inferior (6.1) y la tuerca de montaje (6.2) del ensamble
del desagüe (D). Empuje la empaquetadura inferior (6.1) hacia abajo en la parte
superior de la tuerca de montaje (6.2) y gírelas juntas.
6
7. Inserte el ensamble del desagüe (D) en el oricio del desagüe en el lavamanos
(7.1). Asegúrese de que la empaquetadura superior (7.2) se asiente de manera
segura entre la parte superior del lavamanos y la parte superior del ensamble
del desagüe (D).
7
8. Desde debajo del lavamanos, atornille el empaque inferior (8.1) y la tuerca
de montaje (8.2) en el ensamble del desagüe (D) girándola hasta que quede
segura contra la parte inferior del lavamanos.
IMPORTANTE: recuerde conectar el cuerpo del desagüe al ensamble del
desagüe de la trampa en P (no se incluye) antes de probar el grifo.
8
9. Una el extremo de cada tubería de suministro integrada (9.1) del cuerpo del
grifo (A) a las válvulas de suministro de agua caliente y fría (9.2) debajo del
lavamanos, luego de asegurarse de que las válvulas de suministro (9.2) no
tengan residuos. Enrosque la tuerca en el extremo de la tubería de suministro
(9.1) en la salida de la válvula de suministro de agua (9.2) y apriete con
una llave inglesa. No apriete demasiado. NOTA: el tubo de entrada de agua
caliente se identica con una etiqueta.
NOTA: no use cinta para tubería de PTFE, masilla de plomero, aditivos para
tubos ni ningún otro compuesto sellador en entradas de agua o roscas. No
necesita compuestos adicionales. Se logra un sellado hermético entre la
entrada roscada y la línea de entrada mediante compresión.
9
10.
Una vez completada la instalación, retire el aireador (10.1) de la boquilla (10.2) en
el cuerpo del grifo (A). Abra el suministro de agua. Verique si hay fugas en todas
las conexiones de los conductos. Si se produce una fuga, apriete suavemente
la tuerca en la conexión que esté goteando. Llene el lavamanos con agua para
vericar que el desagüe no tenga fugas. Si sale agua del desagüe, apriete la
tuerca de montaje del ensamble de desagüe emergente (B).
Después de que se haya revisado el desagüe emergente en busca de fugas,
vacíe el lavamanos. Deje correr el agua fría y caliente sin interrupción durante
al menos un minuto para eliminar cualquier residuo que pueda dañar las piezas
internas. Cierre la llave del agua y vuelva a colocar el aireador (10.1) en la
boquilla (10.2) del cuerpo del grifo (A).
10
INSTRUCCIONES DE INSTALACIÓN (continuación)
D
6.1
6.2
7.2
7.1
D
8.1
8.2
9.1
9.2
D
A
10.2
10.1

14
SOLUCIÓN DE PROBLEMAS
PROBLEMA CAUSA POSIBLE SOLUCIÓN
El grifo tiene una fuga debajo de
la manija. El bonete se soltó o el sello del cartucho de cerámica
está sucio o fuera de lugar.
1. Mueva la manija a la posición APAGADO.
Desatornille el tornillo de la manija y retire la manija.
2. Apriete el bonete girándolo en dirección de las
manecillas del reloj. Mueva el vástago del cartucho
a la posición ABIERTA. La fuga debe dejar de salir
alrededor del vástago del cartucho.
3. Si la fuga no se detiene, cierre el suministro de agua.
Retire el bonete girándolo en dirección contraria a las
manecillas del reloj. Saque el cartucho de cerámica.
Inspeccione el sello en la parte inferior del cartucho
de cerámica. Retire cualquier residuo del sello. Si el
sello del cartucho de cerámica está torcido o fuera de
lugar, vuelva a asentarlo. Si el sello del cartucho de
cerámica está desgastado o dañado, reemplace el
cartucho llamando al servicio de atención al cliente.
4. Vuelva a colocar el cartucho en el cuerpo del grifo.
Asegúrese de que las crestas de los dos lados del
bonete del cartucho encajen en las ranuras de los
dos lados del cuerpo del grifo. Atornille rmemente el
bonete en el cuerpo del grifo.
5. Vuelva a instalar la manija.
El paso de agua no se cierra
completamente. Los discos de cartucho de cerámica están desgastados o
tienen residuos atrapados en su interior.
1. Cierre el suministro de agua.
2. Mueva la manija a la posición APAGADO.
Desatornille el tornillo de la manija y retire la manija.
3. Quite el bonete. Saque el cartucho de cerámica.
4. Coloque el nuevo cartucho de cerámica en el cuerpo
del grifo.
5. Enrosque rmemente el bonete en el cuerpo del
grifo.
6. Vuelva a instalar la manija.
El grifo tiene fugas alrededor del
aireador.
El aireador está mal instalado, sucio o las piezas
pequeñas dentro del aireador están instaladas
incorrectamente.
1. Retire el aireador del caño en el cuerpo del grifo.
Inspeccione el empaque de goma negro en el interior
del aireador. El empaque de goma debe ser plano.
2. Vuelva a instalar el aireador en el caño.
El grifo tiene un patrón de agua
incorrecto.
El ltro está sucio o las piezas pequeñas dentro del ltro
están instaladas incorrectamente.
1. Retire el ltro del surtidor gireandolo en dirección
contraria a las manecillas del reloj y retire el ltro y la
junta.
2. Enjuague suavemente las piezas pequeñas dentro del
ltro para limpiar cualquier residuo.
3. Vuelva a instalar la junta y el ltro, luego vuelva a
colocar y apriete el ltro en el surtidor.
Asegúrese de que todas las piezas estén rectas y
planas.
CUIDADO Y LIMPIEZA
Limpie periódicamente con un paño suave. Evite utilizar limpiadores abrasivos, lana de acero y químicos agresivos, ya
que pueden dañar el acabado y anular su garantía.
Si la instalación de un grifo no suministra agua correctamente o tiene fugas, puede ser fácil encontrar la causa y solucionarlo.
REEMPLAZO DEL AIREADOR LED CON AIREADOR SIN ILUMINACIÓN
1. Sujete el extremo de
la boquilla del grifo
(1.1) y gire el aireador
LED (1.2) en dirección
de las manecillas del
reloj para extraerlo del
cuerpo del grifo (A).
12. Enrosque el aireador
sin iluminación (E) en el
extremo de la boquilla
(2.1) del cuerpo del grifo
(A) en dirección contraria
a las manecillas del reloj.
Apriete a mano, pero no
demasiado.
2
A A
1.1 2.1
E
1.2

15
DIBUJO DE INSTALACIÓN
29.137 cm
5.91 cm
5.0 mm
15.9 cm
56.18 cm
17.6 cm
5.0 cm
8.76 cm
20.59 mm
4.5
3.37 cm
6.65 cm
12.85 cm
16.38 cm
2–9/16–24UNEF–2B

16
PIEZA DESCRIPCIÓN Nº DE PIEZA
21-B481H-ARCH 21-B481H-ARBN 21-B481H-ARMB
1Aireador LED RP 00619CH RP 00619BN RP 00619MB
2Aireador sin iluminación RP 00621CH RP 00621BN RP 00621MB
3Cartucho RP 00633 RP 00633 RP 00633
4Tuerca del cartucho RP 00635 RP 00635 RP 00635
5Tapa RP 00637CH RP 00637BN RP 00637MB
6Manija RP 00005CH RP 00005BN RP 00005MB
7Tornillo RP 01652 RP 01652 RP 01652
8Botón de índice RP 01495 RP 01495 RP 01495
9Ensamble de la tuerca de empalme RP 00007 RP 00007 RP 00007
10 Ensamblaje de la placa de cubierta RP 00641CH RP 00641BN RP 00641MB
11 Ensamble de desagüe emergente RP 00006CH RP 00006BN RP 00006MB
GARANTÍA LIMITADA DE POR VIDA
El distribuidor garantiza al comprador/consumidor original que este producto está libre de defectos en cuanto a los materiales y la mano de obra en
condiciones de uso normales en aplicaciones residenciales. A su elección, la Compañía proporcionará piezas de repuesto o reemplazará un producto
defectuoso si el producto se utilizó de acuerdo con las especicaciones del fabricante.
El distribuidor le brinda al comprador original una garantía limitada de 5 años para el acabado de este producto. A su elección, el distribuidor proporcio-
nará piezas de repuesto o reemplazará un producto defectuoso si el producto se utilizó de acuerdo con las especicaciones del fabricante. El uso de
limpiadores abrasivos suaves, abrasivos o químicos puede dañar el acabado del grifo. Le recomendamos que limpie el grifo con un paño suave y
humedecido con agua. El daño ocasionado por el uso de limpiadores abrasivos o químicos ANULARÁ ESTA GARANTÍA.
Esta garantía no se aplica a productos o piezas de productos si el daño fue ocasionado por el uso de piezas no originales; o se deba a un error de insta-
lación, al mal uso del producto, a negligencia o al mantenimiento inadecuado; o en caso de que el producto no se haya instalado de acuerdo con los
códigos de construcción locales.
Esta garantía no incluye los cargos por mano de obra o los daños ocasionados durante la instalación, la reparación o el reemplazo, ni las lesiones, las
pérdidas o los daños indirectos, accidentales o resultantes, ni los costos de ninguna naturaleza. Esta garantía reemplaza y excluye todas las demás garantías
y condiciones, expresas o implícitas, incluidas sin restricción aquellas de comerciabilidad o uso adecuado.
La responsabilidad bajo esta garantía no superará el precio de compra del producto que se reclama como defectuoso pagado por el cliente o compra-
dor original. Algunos estados o provincias no permiten la exclusión o limitación de los daños accidentales o resultantes, de modo que es posible que no
se apliquen las exclusiones o limitaciones mencionadas anteriormente. Esta garantía le otorga derechos legales especícos y es posible que también
tenga otros derechos que varían según el estado o la provincia.
Las consultas sobre reclamaciones de garantía pueden dirigirse a 866-439-9800, de lunes a domingo de 8 a.m. a 8 p.m., hora estándar del Este.
También puede ponerse en contacto con nosotros en [email protected].
Printed in China
PIEZAS DE REPUESTO
Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al 866-439-9800, de lunes a domingo de 8 a.m. a 8 p.m.,
hora estándar del Este. También puede ponerse en contacto con nosotros en [email protected].
Nota: la apariencia de las piezas reales
puede variar con respecto al dibujo.
1
2345
6
7
8
9
10
11
