Alpha IP SWDO 61011 Series User manual

DEU ENG
1
Alpha IP SWDO 61011-xx
Alpha IP
SWDO 61011-XX
133693.1743
Bedienungsanleitung

DEU ENG
2
Alpha IP SWDO 61011-xx
Inhalt
1 Zu dieser Anleitung .......................................... 3
1.1 Gültigkeit, Aufbewahrung und Weitergabe der Anleitung 3
1.2 Symbole 3
2 Sicherheit ......................................................... 4
2.1 Bestimmungsgemäße Verwendung 4
2.2 Sicherheitshinweise 4
3 Funktion........................................................... 5
4 Geräteübersicht................................................ 6
4.1 Technische Daten 6
5 Inbetriebnahme................................................ 7
5.1 Gerät anlernen 7
5.2 Montage 8
5.2.1 Montageort auswählen 8
5.2.2 Mit Klebestreifen montieren 8
6 Bedienung...................................................... 10
7 Anzeigen ........................................................ 10
7.1 Statusanzeigen 10
7.2 Fehleranzeigen 10
8 Batterien wechseln......................................... 11
9 Reinigen ......................................................... 12
10 Werkseinstellungen herstellen ....................... 12
11 Außerbetriebnahme ....................................... 13
12 Entsorgen....................................................... 13

DEU ENG
3
Zu dieser AnleitungAlpha IP SWDO 61011-xx
1 Zu dieser Anleitung
1.1 Gültigkeit, Aufbewahrung und Weitergabe der
Anleitung
Diese Anleitung gilt für den Alpha IP Fensterkontakt innenliegend - op-
tisch (SWDO 61011-xx). Die Anleitung enthält alle Informationen, die
für die Montage, Bedienung, Außerbetriebnahme und Entsorgung not-
wendig sind. Bevor mit dem Gerät gearbeitet wird, ist diese Anleitung
vollständig und gründlich zu lesen. Die Anleitung ist aufzubewahren und
an nachfolgende Benutzer weiterzugeben.
Diese Anleitung sowie zusätzliche Alpha IP Systeminformationen sind
stets aktuell unter www.alphaip.de zu finden.
Systeminformationen, Funktionen und Bedienschritte aus der Anleitung
des Alpha IP Access Point (HAP 2001) sind zu berücksichtigen.
1.2 Symbole
Folgende Symbole werden in dieser Anleitung verwendet:
Hinweis:
Kennzeichnet eine wichtige oder nützliche Information
ÖVoraussetzung
9Ergebnis, das aus einer Handlung erfolgt
• Aufzählung ohne feste Reihenfolge
1., 2. Anweisung mit fester Reihenfolge

DEU ENG
4
SicherheitAlpha IP SWDO 61011-xx
2 Sicherheit
2.1 Bestimmungsgemäße Verwendung
Der Alpha IP Fensterkontakt innenliegend - optisch (SWDO 61011-xx) ist
eine Systemkomponente des Alpha IP Systems und dient der
• Installation in wohnungsähnlichen Umgebungen,
• Erkennung von geöffneten oder geschlossenen Fenstern bzw. Türen,
• drahtlosen Kommunikation im Homematic IP Netzwerk.
Jegliche andere Verwendung, Änderungen und Umbauten sind ausdrück-
lich untersagt. Eine nicht bestimmungsgemäße Verwendung führt zu
Gefahren, für die der Hersteller nicht haftet und zum Gewährleistungs-
und Haftungsausschluss.
2.2 Sicherheitshinweise
Zur Vermeidung von Unfällen mit Personen- und Sachschäden sind alle
Sicherheitshinweise in dieser Anleitung zu beachten. Für Personen- und
Sachschäden, die durch unsachgemäße Handhabung oder Nichtbeach-
ten der Gefahrenhinweise verursacht werden, wird keine Haftung über-
nommen. In solchen Fällen erlischt jeder Gewährleistungsanspruch. Für
Folgeschäden wird keine Haftung übernommen.
• Dieses Gerät arbeitet mit unsichtbarem Infrarotlicht. Bitte halten Sie
mindestens 20 cm Abstand vom Gerät zum Auge ein!
• Das Gerät nur in technisch einwandfreiem Zustand verwenden.
• Die Leistungsgrenzen des Gerätes und dessen Umgebungsbedingun-
gen einhalten.
• Das Gerät nur in trockener sowie staubfreier Umgebung betreiben.
• Das Gerät keinem Einfluss von Feuchtigkeit, Vibrationen, ständiger
Sonnen- oder anderer Wärmeeinstrahlung, Kälte oder mechanischen
Belastungen aussetzen.
• Sicherstellen, dass keine Kinder mit dem Produkt oder der Verpa-
ckung spielen. Gegebenenfalls Kinder beaufsichtigen.
• Starkes Fremdlicht und Verschmutzungen des Sensors können zu
Funktionseinschränkungen führen.

DEU ENG
5
FunktionAlpha IP SWDO 61011-xx
3 Funktion
Der Alpha IP Fensterkontakt innenliegend - optisch (SWDO 61011-xx)
wird innerhalb eines Fenster- oder Türrahmens montiert und erkennt
durch einen Infrarot-Sensor geöffnete Fenster bzw. Türen. Der Status
geöffneter Fenster bzw. Türen wird in der Alpha IP App angezeigt und
an andere Komponenten übermittelt. An den Komponenten werden
geöffnete Fenster bzw. Türen durch ein Symbol im Display signalisiert.
In Verbindung mit dem Alpha IP Heizkörperthermostaten (ETRV) ist eine
Absenkung der Raumtemperatur während des Lüftens möglich.
Die Kommunikation mit anderen Komponenten erfolgt über das Home-
matic (HmIP) Funkprotokoll. Die Funkübertragung wird auf einem nicht
exklusiven Übertragungsweg realisiert, weshalb Störungen nicht ausge-
schlossen werden können. Störeinflüsse können z. B. hervorgerufen wer-
den durch Schaltvorgänge, Elektromotoren oder defekte Elektrogeräte.
Die Reichweite in Gebäuden kann stark von der im Außenbereich (Frei-
feld) abweichen.
Starkes Fremdlicht und Verschmutzungen des Sensors können zu Funk-
tionseinschränkungen führen.

DEU ENG
6
GeräteübersichtAlpha IP SWDO 61011-xx

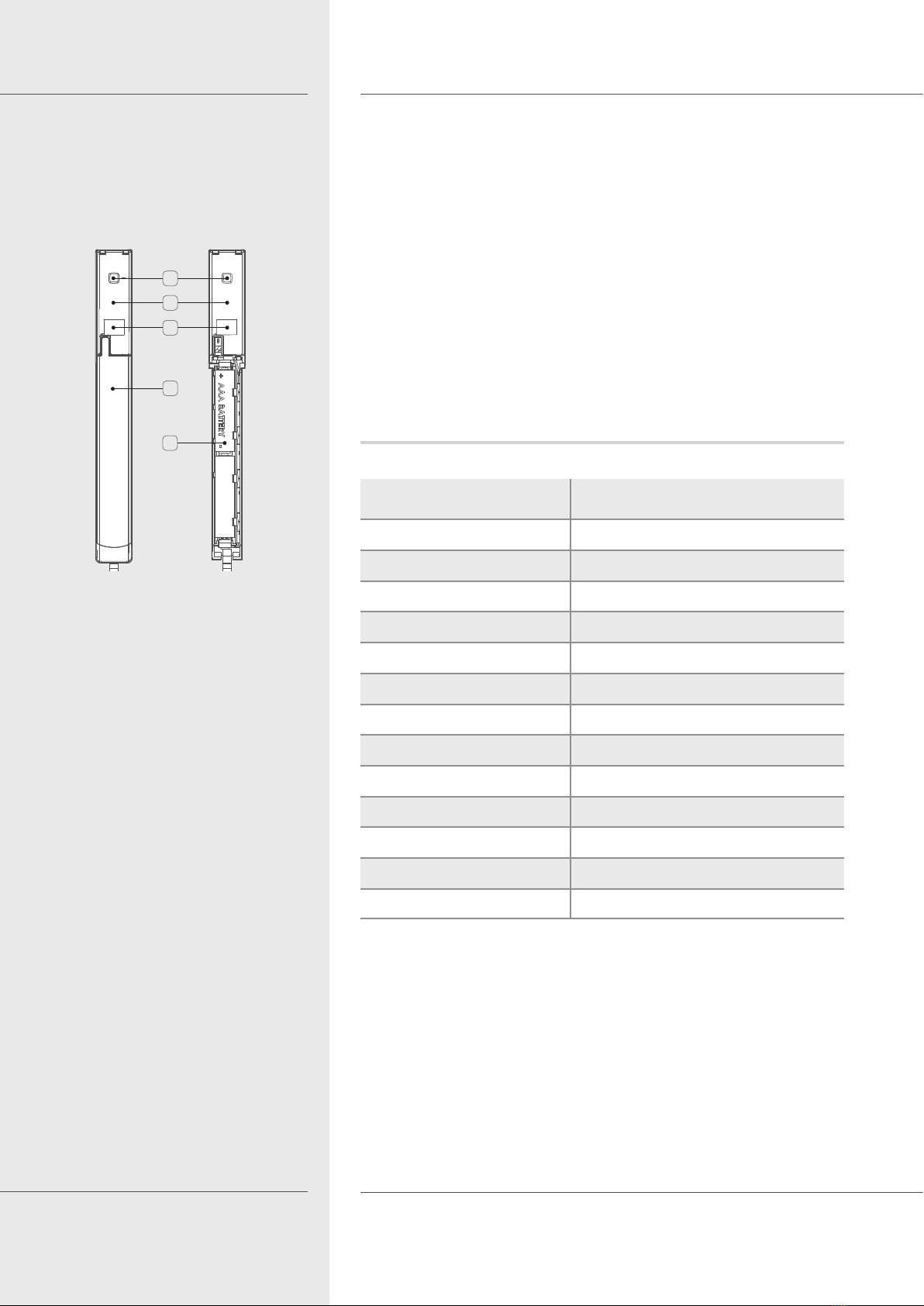

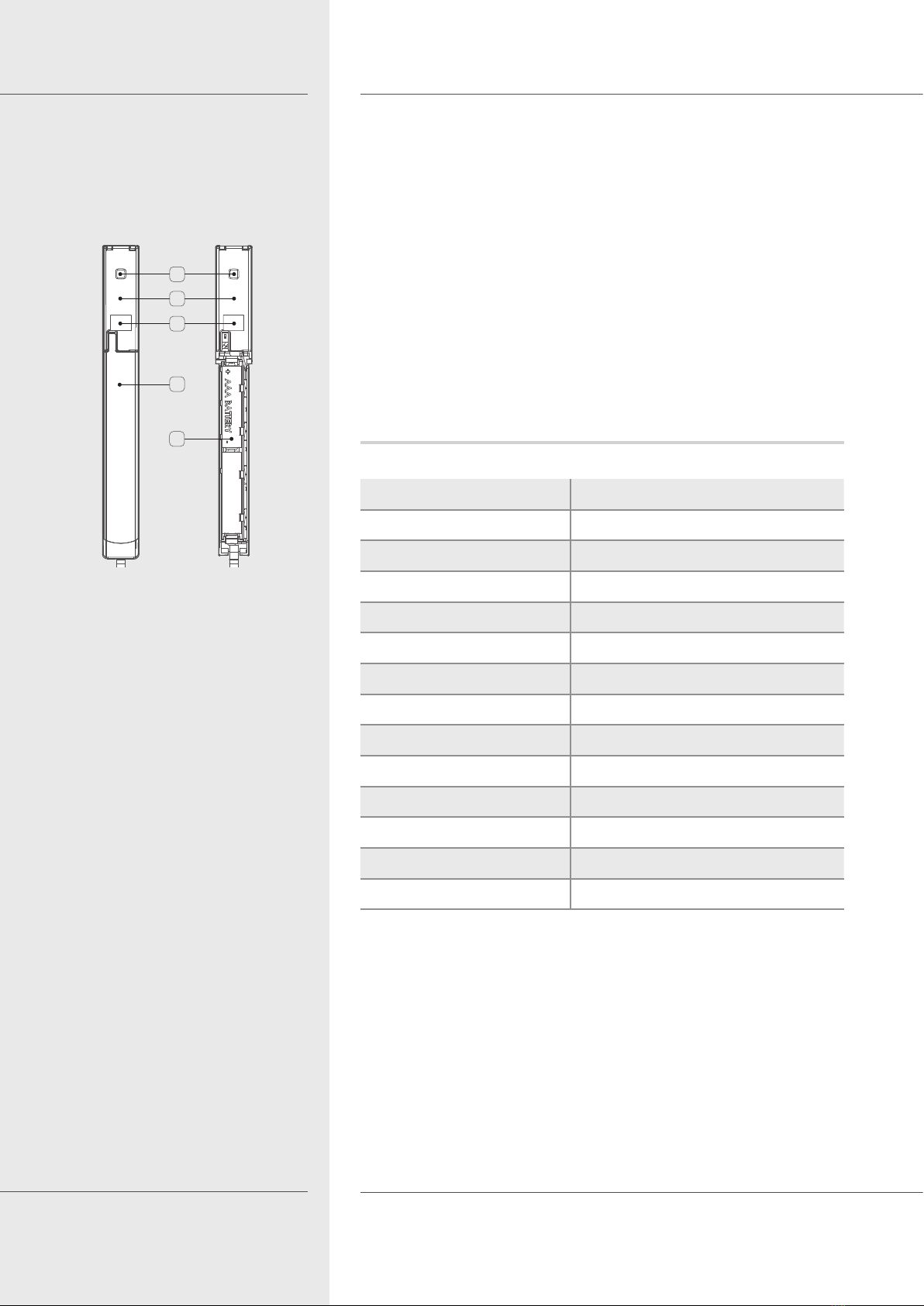

4 Geräteübersicht
(A) Systemtaste (Anlerntaste und LED)
(B) Elektronikeinheit
(C) Infrarot-Sensor
(D) Abdeckkappe
(E) Batteriefach
4.1 Technische Daten
Geräte-Kurzbezeichnung SWDO 61011-xx
Versorgungsspannung 2x 1,5 V LR03/Micro/AAA
Stromaufnahme 50 mA max.
Batterielebensdauer 5 Jahre (typ.)
Schutzart IP20
Umgebungstemperatur -10 bis 50 °C
Abmessungen (B x H x T) 166,5 x 12,5 x 19mm
Gewicht 47g (inkl. Batterie)
Funkfrequenz 868,3 MHz/869,525 MHz
Max. Funk-Sendeleistung 10 dBm
Empfängerkategorie SRD category 2
Typ. Funkreichweite 230 m (im Freifeld)
Duty Cycle < 1 % pro h/< 10 % pro h
Richtlinien 2014/53/EU Funkanlagen
A
B
E
D
C

DEU ENG
7
InbetriebnahmeAlpha IP SWDO 61011-xx
5 Inbetriebnahme
5.1 Gerät anlernen
Das Gerät kommuniziert über den Alpha IP Access Point mit weiteren
Alpha IP Komponenten. Dazu ist das Anlernen am Alpha IP Access Point
notwendig.
ÖDer Alpha IP Access Point ist über die Alpha IP App eingerichtet.
1. Die Alpha IP App auf dem Smartphone öffnen.
2. Den Menüpunkt Gerät Anlernen auswählen.

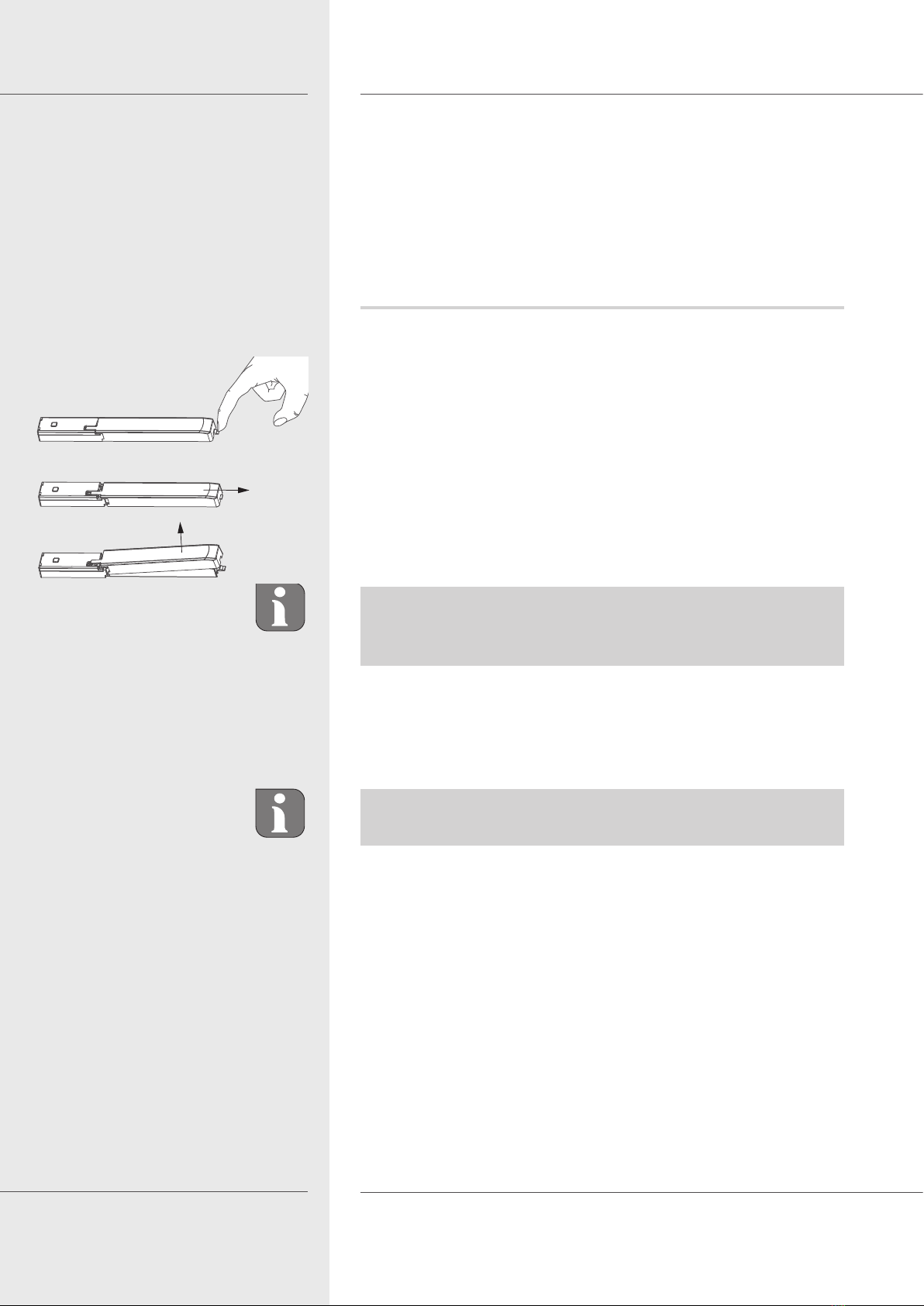

3. Die Verriegelung des Gerätes nach unten drücken und die Abdeck-
kappe nach unten abziehen (vgl. Abb. links).
4. Den Isolierstreifen aus dem Batteriefach herausziehen. Der Anlern-
modus wird automatisch für 3 Minuten aktiviert.
Der Anlernmodus ist manuell über die Systemtaste (vgl. „Geräteüber-
sicht“ auf Seite 6) für 3 Min. aktivierbar.
Die Abdeckkappe noch nicht aufsetzen.
5. Das Gerät erscheint automatisch in der App.
6. Zur Bestätigung die letzten vier Ziffern der Gerätenummer (SGTIN)
eingeben oder den beiliegenden QR-Code Scannen. Die Gerätenum-
mer befindet sich unter dem QR-Code bzw. im Batteriefach.
Nach einem erfolgreichen Anlernvorgang leuchtet die LED grün. Leuch-
tet die LED rot, den Vorgang wiederholen.
7. Den Anweisungen in der App folgen.

DEU ENG
8
InbetriebnahmeAlpha IP SWDO 61011-xx
5.2 Montage
Vor der Montage muss ein geeigneter Montageort ausgewählt werden.
Die Montage erfolgt mit doppelseitigen Klebestreifen.
5.2.1 Montageort auswählen
Für die Auswahl eines geeigneten Montageortes folgende Vorausset-
zungen beachten:
• Das Fenster oder die Tür für die Montage des Gerätes auswählen.
• Der Fenster- und Türkontakt ist im oberen Drittel des Fenster-/Tür-
rahmens auf der gegenüberliegenden Seite des Anschlags zu mon-
tieren (vgl. Abb. links).
Zur Montage muss der Abstand zwischen Fenster-/Türflügel und Fens-
ter-/Türrahmen im geschlossenen Zustand mindestens 15 mm betragen.
Ist der Abstand zu gering, kann das Gerät nicht montiert werden.
Der ideale Abstand zwischen der Gehäusekante des montierten Gerä-
tes und der innenseite des Tür-/Fensterflügels beträgt 2-3 mm (vgl. Abb.
links).
Bei schlecht reflektierenden Oberflächen (z. B. dunkle Fensterrahmen),
den Reflektor gegenüber des Infrarot-Sensors an der Innenkante des
Fenster-/Türflügels anbringen.
2-3 mm
15 mm
2-3 mm
15 mm

DEU ENG
9
InbetriebnahmeAlpha IP SWDO 61011-xx
5.2.2 Mit Klebestreifen montieren
Das Gerät wird mit den doppelseitigen Klebestreifen im Fenster-/Tür-
rahmen montiert.
ÖDie Inbetriebnahme ist durchgeführt.
ÖDer Montageort ist ausgewählt (vgl. „Montageort auswählen“ auf
Seite 8).
1. Die Schutzfolie von einer Seite des doppelseitigen Klebesteifens ent-
fernen.
2. Den doppelseitigen Klebestreifen auf der Rückseite des Fenster- und
Türkontaktes ausrichten und festdrücken (vgl. Abb. links).
Bei einer Montage mit Klebestreifen, muss der Untergrund des Mon-
tageortes glatt, eben, unbeschädigt, sauber, fett- und lösungsmittelfrei
sein.
3. Die Schutzfolie von der zweiten Seite des Klebesteifens entfernen.
4. Den Fenster- und Türkontakt am Montageort ausrichten und fest-
drücken.

DEU ENG
10
AnzeigenAlpha IP SWDO 61011-xx
6 Bedienung
Eine Bedienung am Gerät selber ist nicht möglich. Einstellungen und Zu-
ordnungen erfolgen über die Alpha IP App.
Über das Menü kann im Menüpunkt Geräteübersicht eine Meldeverzö-
gerung von bis zu 60 Sekunden eingestellt werden.
7 Anzeigen
7.1 Statusanzeigen
Anzeige Bedeutung Bedeutung
Langes, grünes
Leuchten
Vorgang bestätigt Bestätigung vorgenom-
mener Einstellung/Über-
tragung.
1x oranges, 1x
grünes Leuchten
(nach Einlegen der
Batterie)
Testanzeige Warten bis das Gerät be-
reit ist.
Kurzes, oranges Blin-
ken
Funkübertragung Warten bis die Übertra-
gung beendet ist.
Kurzes, oranges Blin-
ken (alle 10sek.)
Anlernmodus
aktiv
Die letzten vier Ziffern
der Geräte-Seriennum-
mer eingeben.
7.2 Fehleranzeigen
Anzeige Bedeutung Lösung
Kurzes, oranges
Leuchten (nach Emp-
fangsmeldung)/Sym-
bol in der App.
Batterien leer Batterien wechseln.

DEU ENG
11
Batterien wechselnAlpha IP SWDO 61011-xx
Anzeige Bedeutung Lösung
Langes, rotes Leuch-
ten
Übertragungsfeh-
ler, Sendelimit er-
reicht (Duty Cycle)
• Den Befehl erneut
senden, bei Duty Cycle
überschreitung nach
spätestens einer Stun-
de.
• Gerät auf einen De-
fekt überprüfen, z.B.
mechanische Blocka-
de.
• Funkstörungen besei-
tigen.
6x langes rotes Blin-
ken
Gerät defekt
• Die Anzeige in der
App beachten.
• Das Gerät durch einen
Fachhändler überprü-
fen lassen.
• Das Gerät austau-
schen.
8 Batterien wechseln
Durch Blinkcodes am Gerät oder dem Symbol in der Alpha IP App
wird eine geringe Batteriespannung signalisiert. Die Batterien durch
neue ersetzen:
1. Die Verriegelung des Gerätes nach unten drücken und die Abdeck-
kappe nach unten abziehen (vgl. „Gerät anlernen“ auf Seite 7).
2. Die leeren Batterien entnehmen.
3. Neue Batterien des Typs 1,5 V LR03/Micro/AAA einlegen und ggf.
Blinkfolgen beachten (vgl. „Anzeigen“ auf Seite 10).
4. Abdeckkappe wieder auf Elektronikeinheit setzen.
9Das Gerät führt für ca. 2 Sekunden einen Selbsttest durch.
9Das Gerät führt eine Initialisierung durch.
9Die Testanzeige leuchtet orange und grün.

DEU ENG
12
Werkseinstellungen herstellenAlpha IP SWDO 61011-xx
9 Reinigen
Das Gerät mit einem weichen, sauberen, trockenen und fusselfreien Tuch
reinigen. Für die Entfernung von stärkeren Verschmutzungen kann das
Tuch leicht mit lauwarmem Wasser angefeuchtet werden. Für die Reini-
gung ein lösungsmittelfreies Reinigungsmittel verwenden.
10 Werkseinstellungen her-
stellen
Durch Herstellen der Werkseinstellungen gehen alle vorgenommenen
Einstellungen verloren.
1. Das Gerät aus der Alpha IP App löschen.
2. Die Abdeckkappe abziehen (vgl. „Gerät anlernen“ auf Seite 7).
3. Die Batterie entnehmen.
4. Die Batterie entsprechend der Markierung in das Batteriefach wie-
der einsetzen. Gleichzeitig die Systemtaste (vgl. „Geräteübersicht“
auf Seite 6) für 4 Sekunden gedrückt halten, bis die LED schnell
orange blinkt.
5. Die Systemtaste loslassen.
6. Die Systemtaste weitere 4 Sekunden drücken, bis die LED grün auf-
leuchtet.
7. Die Systemtaste wieder loslassen.
9Das Gerät führt einen Neustart durch.
9Das Werkseinstellungen sind wiederhergestellt.

DEU ENG
13
EntsorgenAlpha IP SWDO 61011-xx
11 Außerbetriebnahme
1. Sicherstellen, dass das Gerät aktiviert ist.
2. Das Gerät aus der Alpha IP App löschen.
3. Die Abdeckkappe abziehen.
4. Die Batterie entnehmen.
5. Das Gerät demontieren und ordnungsgemäß entsorgen.
12 Entsorgen
Das Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind ent-
sprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die
örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen.
Dieses Handbuch ist urheberrechtlich geschützt. Alle Rechte vorbehalten. Es darf weder ganz
noch teilweise ohne vorheriges Einverständnis des Herstellers kopiert, reproduziert, gekürzt
oder in irgendeiner Form übertragen werden, weder mechanisch noch elektronisch. © 2017

DEU ENG
14
Alpha IP SWDO 61011-xx
Alpha IP
SWDO 61011-XX
133693.1743
Instruction manual

DEU ENG
15
Alpha IP SWDO 61011-xx
Contents
1 About these instructions ................................ 16
1.1 Validity, storage and forwarding of the instructions 16
1.2 Symbols 16
2 Safety............................................................. 17
2.1 Intended use 17
2.2 Safety notes 17
3 Function ......................................................... 18
4 Device overview ............................................. 19
4.1 Technical Data 19
5 Commissioning............................................... 20
5.1 Teach-in of the device 20
5.2 Installation 21
5.2.1 Selection of installation place 21
5.2.2 Installation with adhesive strips 22
6 Operation ....................................................... 23
7 Displays.......................................................... 23
7.1 Status displays 23
7.2 Error indications 23
8 Changing the batteries................................... 24
9 Cleaning ......................................................... 25
10 Resetting factory settings .............................. 25
11 Decommissioning ........................................... 26
12 Disposal ......................................................... 26

DEU ENG
16
About these instructionsAlpha IP SWDO 61011-xx
1 About these instructions
1.1 Validity, storage and forwarding of the instruc-
tions
These instructions apply to the Alpha IP Interior Window Contact - opti-
cal (SWDO 61011-xx). The instructions includes all information necessary
for installation, operation, decommissioning and disposal. These instruc-
tions must the read completely and thoroughly before commencing any
work with the device. These instructions must be kept and handed over
to future users.
These instructions as well as constantly up-to-date additional Alpha IP
system information can be found under www.alphaip.de.
System information, functions and operating steps from the Alpha IP
Access Point (HAP 2001) instructions must be followed.
1.2 Symbols
The following symbols are used in this manual:
Note:Identifies important or useful information
ÖPreconditions
9Result from an action
• List without fixed order
1., 2. List with fixed order

DEU ENG
17
SafetyAlpha IP SWDO 61011-xx
2 Safety
2.1 Intended use
The Alpha IP Interior Window Contact – optical (SWDO 61011-xx) is a
system component of the Alpha IP System and serves
• for installation in environments of residential use,
• for the recognition of opened or closed windows or doors,
• for the wireless communication in the Homematic IP network.
Every other use, modification and conversion is expressively forbidden.
Improper use leads to dangers the manufacturer cannot be held liable
for and will exempt guarantees and liabilities.
2.2 Safety notes
All safety notes in these instructions must be observed in order to avoid
accidents with personal damage or property damage. No liability is as-
sumed for personal damage and property damage caused by improper
use or non-observance of the danger notes. In such cases any warranty
claim is invalid. There is no liability for consequential damages.
• This devices works with invisible infra-red light. Please keep a dis-
tance of at least 20 cm between device and your eyes!
• Only use the device if it is in flawless state.
• Observe the performance limits of the device and its environmental
conditions.
• Only operate the device in a dry and dust-free environment.
• Do not expose the device to the influence of humidity, vibration,
continuous solar radiation or other types of radiation, coldness or
mechanical load.
• Ensure that children do not play with this device or its packaging.
Children must be monitored if necessary.
• Strong extraneous light and sensor contamination can lead to func-
tional restrictions.

DEU ENG
18
FunctionAlpha IP SWDO 61011-xx
3 Function
The Alpha IP Interior Window Contact – optical (SWDO 61011-xx) is
mounted within a window or door frame and recognizes open windows
or doors by infrared sensor. The status of opened windows or doors is
displayed in the Alpha IP App and it is sent to other components. On
these components, open windows or doors are indicated by a symbol in
the display. In conjunction with the Alpha IP Radiator Thermostat (ETRV),
it is possible to lower the room temperature during ventilation.
Communication with other components is performed via the Homematic
(HmIP) radio protocol. Radio transmission is realised on a non-exclusive
transmission path; thus, interference cannot be completely excluded.
Interference can be caused e. g. by switching processes, electric motors
or defective electric appliances.
The range inside buildings can be strongly different from the range in
open air.
Strong extraneous light and sensor contamination can lead to function-
al restrictions.

DEU ENG
19
Device overviewAlpha IP SWDO 61011-xx
4 Device overview
(A) System key (teach-in key and LED)
(B) Electronic unit
(C) Infra-red sensor
(D) Cover
(E) Battery compartment
4.1 Technical Data
Short designation of the de-
vice SWDO 61011-xx
Supply voltage 2 x 1.5 V LR03/micro/AAA
Power consumption max. 50 mA
Battery service life 5 years (typ.)
Protection type IP20
Ambient temperature -10 to 50°C
Dimensions (W x H x D) 166,5 x 12,5 x 19 mm
Weight 47 g (including battery)
Radio frequency 868.3 MHz/869.525 MHz
Max. radiated power 10 dBm
Receiver category SRD category 2
Type: Radio Range 230 m (in open air)
Duty Cycle < 1 % per h/< 10 % per h
Guidelines 2014/53/EU Radio installations
A
B
E
D
C

DEU ENG
20
CommissioningAlpha IP SWDO 61011-xx
5 Commissioning
5.1 Teach-in of the device
The device communicates with further Alpha IP components via the Al-
pha IP Access Point. For this, a teach-in to the Alpha IP Access Point is
necessary.
ÖThe Alpha IP Access Point has been set up via the Alpha IP app.
1. Open the Alpha IP App on the smartphone.
2. Select the menu item Teach-in device.
3. Push the locking mechanism of the device downwards and remove
the cover cap downwards (see illustration on the left).
4. Remove the insulating strip from the battery compartment. The teach-
in mode is automatically activated for three minutes.
The teach-in mode can be activated manually for 3 minutes via the
system key (see „Device overview“ page 19).
At this moment do not attach the cover yet.
5. The device will be displayed automatically in the app.
6. For confirmation, enter the last four digits of the device number
(SGTIN) or scan the supplied QR code. The device number can be
found below the QR code or in the battery compartment.
The LED will light up in green after a successful teach-in process. The
process must be repeated if the LED lights up in red.
7. Follow the directions of the app.
