Ambassade CME 801 CA Configuration guide

Date de mise à jour : 26/11/2003 - FT060 - Révision 02 - FR / GB / NL Page 1 sur 9
«CME 801 CA »
MANUEL GENERAL
GENERAL MANUAL
ALGEMENE HANDLEIDING
AMBASSADE
DE BOURGOGNE

Date de mise à jour : 26/11/2003 - FT060 - Révision 02 - FR / GB / NL Page 2 sur 9
AMBASSADE
DE BOURGOGNE
CME 801 CA
SOCIETE INDUSTRIELLE DE
LACANCHE
Tél. :[phone] - Fax : [phone]
Société anonyme au capital de 150.000 €
Adhérent SYNEG
Raccordement électrique
Electric connection
Elektrische aansluiting

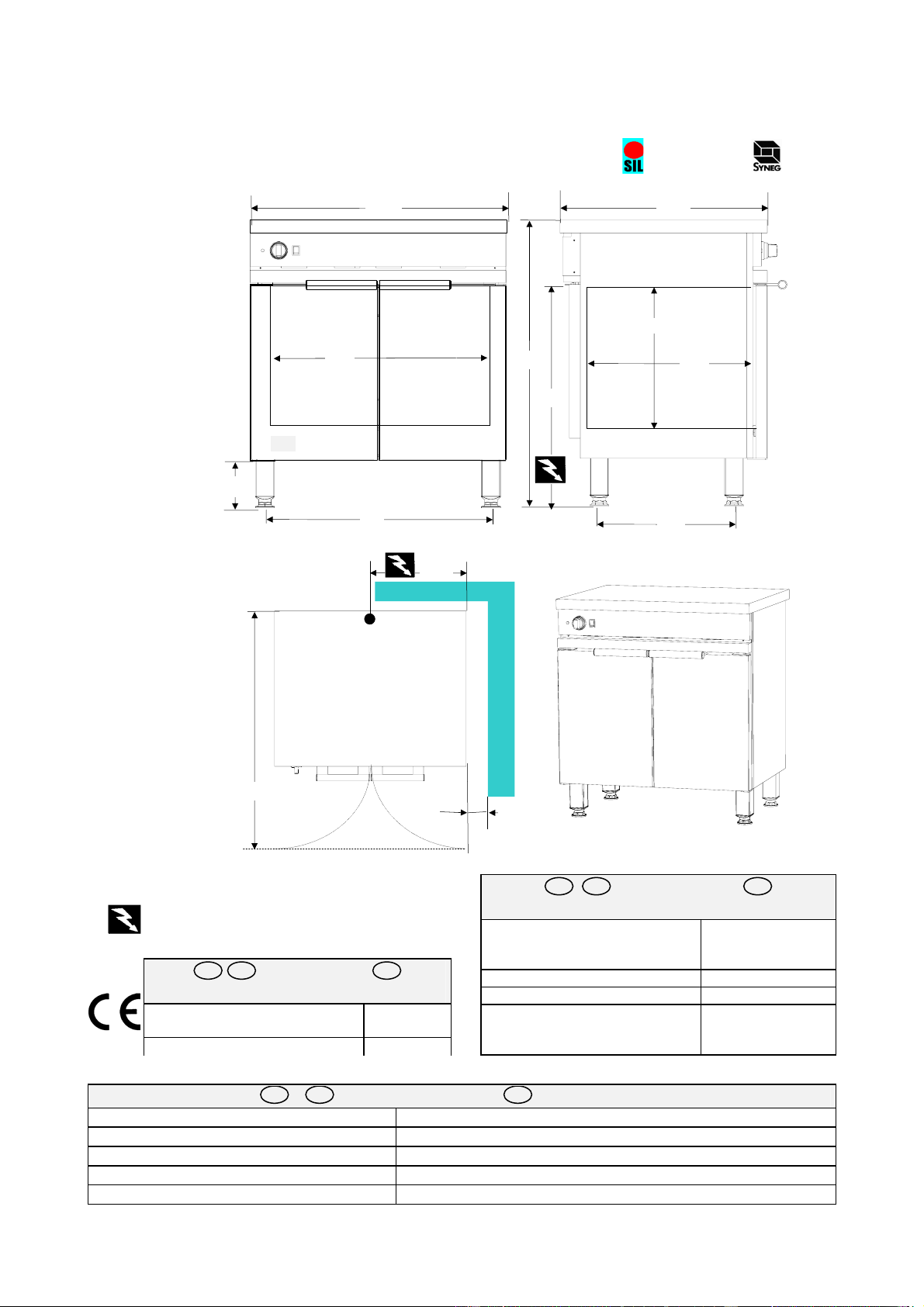

FR GB DIMENSIONS NL
AFMETINGEN
Dimensions extérieures (L x P x H)
External dimensions (L x W x H )
Uitwendige afmetingen (B x D x H)
800 x 650 x 900
PoidsBrut/Gross weight/Brutogewicht 88 kg
Poids Net / Net weight / Netto gewicht 80 kg
Colisage
Packaging
Verpackking
Carton/ palette bois
Carton-wooden palette
Karton-houden palet
FR GB CONSTRUCTION NL KONSTRUKTIE
Carosserie / Body / Karosserie Acier inoxydable/ Stainless Steel / RVS
Table / Cooking surface /Kooktafel Acier / Steel / Staal Z7CN 18.10
Façade / Front / Voorkant Acier / Steel / Staal Z8C17
Placard / Cupboard / Kast Acier / Steel / Staal Z7CN 18.10
Arrière / Behind / Achterkant Aluzinc AZ 150
FR GB Directives NL
Instrukties
Basse Tension / Low Voltage /
Zwakstroom 2006/95/CEE
CEM 2004/108/CE
650
420
900
650
800
800
400
1020 50
415
532
650
150 (175)
A
Fig. 1

Date de mise à jour : 26/11/2003 - FT060 - Révision 02 - FR / GB / NL Page 3 sur 9
FR DONNEES TECHNIQUES GB TECHNICAL DATAS
NL TECHNISCHE GEGEVENS
Dimensions (L x Px H) / Dimensions (L x W x H) / Afmetigen (B x D x H) : 530 x 650 x 415
Echelles 5 niveaux espacés de 68 mm / Laders with a space of 68 mm /
Ladders onderlinge afstand 68 mm.
Thermostat de régulation 0°C-110°C / Control thermostat (0 °C-110 °C) / Regelthermostaat 0°-110°C.
Résistances / Heating element / Weestand : 2 x 950 W
Puissance / Rating / Kapaciteit : 1,90 kW
Alimentation / Supply / Voeding 230 V 1N~50 Hz + T / 400 3N~ 50 Hz + T
RACCORDEMENT ELECTRIQUE / ELECTRIC CONNECTION / ELECTRISCHE
AANSLUITING
Sur bornier au dos de l’appareil / On terminal block at the rear of the appliance / Op klemblok aan de achterkant van
het apparaat.
FR ACCESSOIRES GB ACCESSORIES NL ACCESSOIRES
Echelles / laders / ladders,
2 grilles / shelf / inschuifrooster GN 2/1

Date de mise à jour : 26/11/2003 - FT060 - Révision 02 - FR / GB / NL Page 4 sur 9
«CME 801 CA »
MANUEL D’INSTALLATION
INSTALLER’S MANUAL
INSTALLATIEHANDLEIDING
AMBASSADE
DE BOURGOGNE
FR L’installation doit se faire selon les règles de l’art conformément aux instructions contenues dans
cette notice et les règlements en vigueur dans le pays d’installation.
Ce manuel sera remis à l’utilisateur après installation.
GB Appliances must be installed in a workmanlike manner in accordance with the instructions in this
manual and locally applicable regulations.
This manual will be handed over to the user after installation.
NL De apparaten moeten volgens de in het betreffende land geldende wetten en voorschriften worden
geïnstalleerd, met strikte inachtneming van de instrukties uit deze handleiding.
Deze handleiding moet na het installeren aan de gebruiker overhandigd worden.

Date de mise à jour : 26/11/2003 - FT060 - Révision 02 - FR / GB / NL Page 5 sur 9
Fig. 2
BC
A

Avant
raccordement,
vérifier :
Before connection,
check that the
Voor het aansluiten
eerst controleren

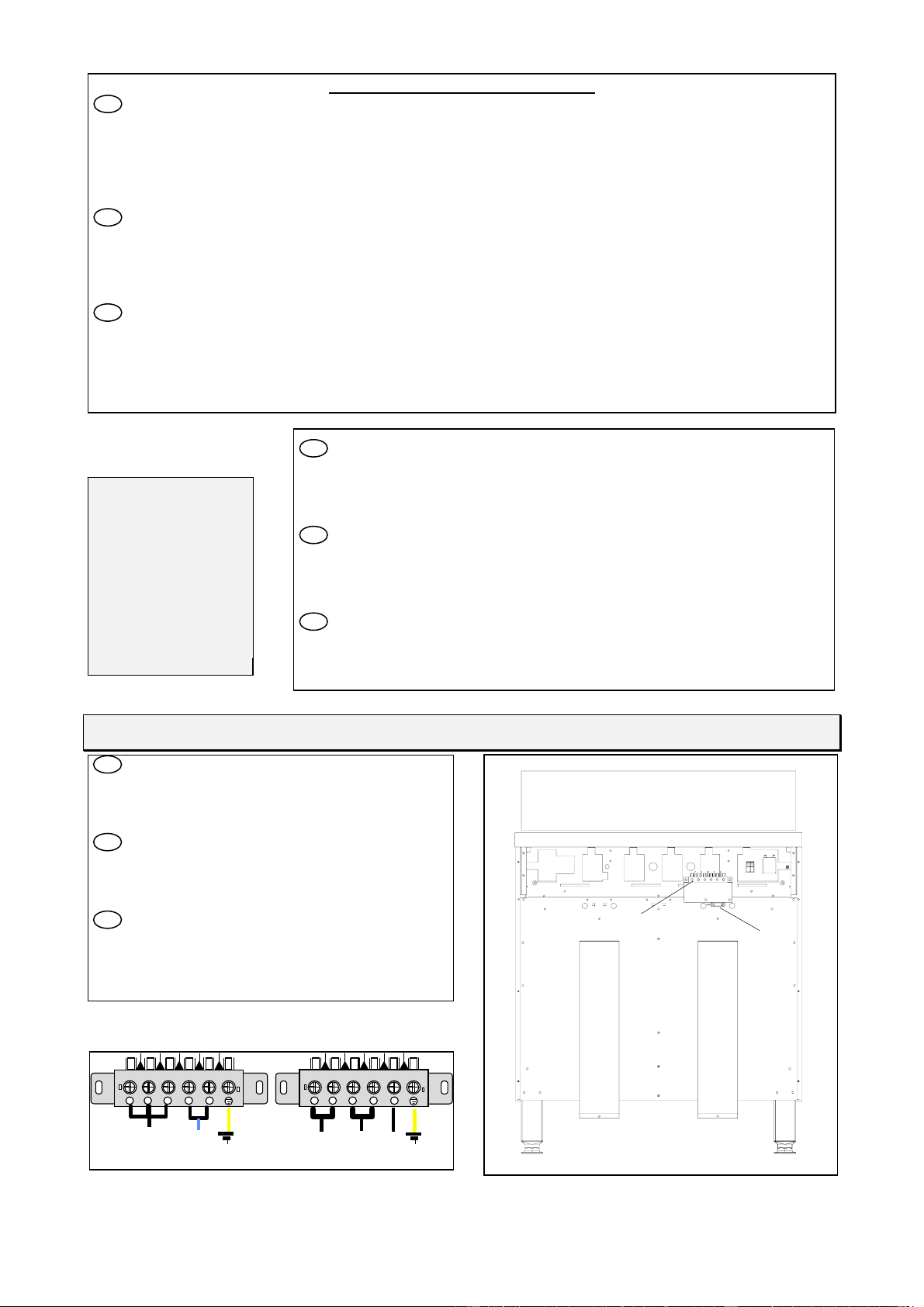

Raccordement / Connection / Aansluiten
FR Que la tension électrique du réseau est compatible avec la tension et puissance
de l’appareil (plaquette signalétique Afig. 1).
Que l’installation fixe de l’utilisateur comporte un dispositif à coupure omnipolaire
ayant une distance d’ouverture des contacts d’au moins 3 mm.
GB Mains voltage is compatible with the appliance’s rated voltage and thermal
output (rating plate Afig. 1).
Customer’s installation includes an all pole switch with contact separation of at least 3
mm.
NL Of de netspanning overeenkomt met de spanning en het vermogen van het
apparaat (zie konstruktie Afig. 1).
Of de elektrische installatie van de gebruiker voorzien is van een omnipolaire
stroomonderbreker met minimale contactopeningsafstand van 3 mm.
FR - Déposer le capot arrière A(fig.2).
- Procéder au raccordement en utilisant un câble souple
normalisé, au bornier B (fig. 2 & 3).
- Fixer le câble au moyen du serre câble C.
GB -Remove rear cover A (fig. 2).
- Use a standard flexible cable to connect to terminal
block B (fig. 2 & 3).
- Secure the cable by means of cable clamp C.
NL - Verwijder het achterpaneel A (fig.2).
- Aansluiten met genormaliseerd snoer op klemblok B
(fig. 2 & 3).
- Zet het snoer vast met een kabelklem C
 Implantation / Siting / Plaatsing
FR Si cet appareil doit être mis en place près d’un mur, d’une cloison, d’un meuble, de bordures décoratives. Il est
recommandé que ceux-ci soient faits d’un matériau non combustible. Si ce n’est pas le cas, ils doivent être recouverts
d’un matériau approprié, bon isolant thermique non combustible. Une attention toute spéciale étant accordée aux
réglementations de prévention des incendies.
Avant toute utilisation, il est impératif d’enlever toute les protections plastiques intérieures et extérieures sous peine
de dommages irréversibles aux parois aciers.
GB Do not install this unit near combustible walls, partitions, pieces of furniture or decorative material unless these
are covered with adequate thermal insulation of the noncombustible type. Making sure the resulting installation meets
local fire regulations.
Before use, it is mandatory to remove all the internal and external plastic packing pieces, failure to do so will cause
irreversible damage to the steel walls
NL Dit kooktoestel mag uitsluitend in de nabijheid van brandbare muren, scheidingswanden, keukenmeubels, sier-
of ander materialen worden geplaatst wanneer deze bedekt dan wel overtrokken zijn met brandwerend
isolatiemateriaal. De aldus ontstane installatie dient te voldoen aan de plaatselijke voorschriften t.a.v. brandveiligheid.
Voor elk gebruik moeten alle plastic beschermonderdelen aan binnen- en buitenkant verwijderd worden, omdat
anders de stalen wanden onherstelbaar beschadigd raken.
1
12 23 4 5
230 V 3~ 50 Hz
L2
L1 L3
1
12 23 4 5
LN
230 V 1N~ 50 Hz Fig. 3

Date de mise à jour : 26/11/2003 - FT060 - Révision 02 - FR / GB / NL Page 6 sur 9
INTERVENTIONS - REPARATIES - INTERVENTIES
FR Raccorder la borne d’équipotentialité (fig. 4).
GB Connect the equipotential bonding terminal (Figure 4).
NL Sluit de equipotentiaalklem aan (fig. 4).
FR Il y a danger à mettre l’appareil en service sans relier sa masse à la terre. Notre responsabilité ne
saurait être engagée en cas d’accidents consécutifs à une mise à la terre inexistante ou incorrecte
GB It is hazardous to put the appliance into service without connecting it to earth. No liability can be
accepted for accidents resulting from non-compliance with this requirement or incorrect earthing
NL Het is gevaarlijk dit apparaat in bedrijf te stellen zonder het eerst op de massa te hebben
aangesloten. Wij wijzen elke aansprakelijkheid af bij ongevallen die veroorzaakt worden door afwezige of onjuiste
aarding.
FR Toute intervention ou dépannage sur un appareil doit être effectuée
par un installateur qualifié.
GB All work on or repair of an appliance must be carried out by a
qualified installer.
NL Alle onderhouds- en reparatiewerkzaamheden aan deze apparaten
moeten worden uitgevoerd door een gekwalificeerde installateur.
FR ATTENTION - Utiliser un câble souple normalisé (245 IEC 57 ou 245 IEC 66 ou toutes autres natures de
câble présentant les mêmes caractéristiques). Si cet appareil est relié de façon permanente à une canalisation
électrique fixe, cette canalisation devra posséder une protection adaptée aux courants de fuite. Si cet appareil est
raccordé par un câble muni d’une fiche de prise de courant, cette prise devra être accessible en permanence.
GB DANGER - Cable insulation must be type 245 IEC 57 or 245 IEC 66. If this unit is permanently connected
to a fixed electrical cable, the cable should be equipped with a fault leak protector. If this unit is connected to a wall
outlet, the outlet should be permanently.
NL WAARSCHUWING - Gebruik een genormaliseerd sner (245 IEC 57 of 245 IEC 66 of een ander type kabel
met equivalente specificatic). Indien dit apparaat aangesloten is op een vaste elektrische leiding dan dient deze leiding
met een aardlekbeveiliging te zijn uitgevoerd. Indien dit apparaat is aangesloten op een wandcontactdoos, dan dient
deze permanent toegankelijk te zijn.
Fig. 4
SCHEMAS ELECTRIQUES / ELECTRIC CIRCUIT DIAGRAMMES /
ELEKTRISCHE SCHEMAS
Voir tableau annexe 2 - See Table in Appendix 2 - Zie tabel bijlage 2.
RV5
TH2
12
45
SA
H
N
2
N
1
L3
L2
L1
X1 CME 810 M / 801 CA
230 V 1N~ 50 Hz / 400 V 3N~ 50 Hz
186200

Date de mise à jour : 26/11/2003 - FT060 - Révision 02 - FR / GB / NL Page 7 sur 9
«CME 801 CA »
MANUEL D’UTILISATION
USER’S MANUAL
BEDIENINGSHANDLEIDING
AMBASSADE
DE BOURGOGNE
FR Cet appareil est à usage professionnel et doit être utilisé par des personnels qualifiés. Il doit être installé
conformément aux réglementations et normes en vigueur dans un local suffisamment aéré.
Tout changement de tension, autre que celui pour lequel il est réglé, doit être réalisé par un installateur qualifié.
GARANTIE. La garantie est portée sur le contrat de vente. Pour toute intervention de garantie, s’adresser à un
revendeur agréé. Cette garantie ne couvre pas les détériorations provenant d’une mauvaise installation, utilisation ou
d’un mauvais entretien.
GB This appliance is intended for professional use and must be used by qualified persons. It must be installed in
accordance with the applicable regulations and standards in an adequately ventilated room.
Any changeover to a voltage other than that for which the appliance is set up must be carried out by a qualified
installer.
WARRANTY. The warranty is stated on the sales contract. Please contact your approved Dealer if any work has to
be carried out under warranty. This warranty excludes damage resulting from incorrect installation, improper use or
inadequate servicing.
NL Dit apparaat is bestemd voor professionele toepassingen en mag alleen worden gebruikt door gekwalificeerd
personeel. Het apparaat moet in een goed geventileerde ruimte en volgens de geldende wetten en voorschriften
worden geïnstalleerd.
Het omschakelen naar een andere spanning dan die waarvoor het apparaat oorspronkelijk werd ingesteld mag alleen
worden uitgevoerd door een gekwalificeerde installateur.
GARANTIE. De garantie wordt aangetekend op het verkoopcontract. Voor alle reparaties onder garantie dient u zich
te wenden tot een erkende dealer. Beschadigingen ten gevolge van verkeerde installatie, verkeerd gebruik en verkeerd
onderhoud vallen niet onder de garantie.

Date de mise à jour : 26/11/2003 - FT060 - Révision 02 - FR / GB / NL Page 8 sur 9
FR DANGER : CET APPAREIL NE DOIT PAS ETRE NETTOYE AUX MOYENS DE JETS D’EAU
SOUS PRESSION OU SUBIR D’IMPORTANTES PROJECTIONS D’EAU. AVANT TOUTES
OPERATIONS DE NETTOYAGE, S’ASURER DE LA MISE HORS TENSION DE L’APPAREIL.
GB DANGER : NEVER USE PRESSURISED WATER JETS TO CLEAN THIS APPLIANCE OR
EXPOSE IT TO SPLASHING WATER. BEFORE ANY CLEANING OPERATION CHECK THAT THE
APPLIANCE IS DISCONNECTED FROM THE SUPPLY
NL BELANGRIJK: DIT APPARAAT MAG NIET WORDEN GEREINIGD MET HOGEDRUK-
WATERSTRALEN NOCH WORDEN BLOOTGESTELD AAN GROTE HOEVEELHEDEN OPSPATTEND
WATER. VOORDAT MET HET SCHOONMAKEN WORDT BEGONNEN MOET HET APPARAAT
EERST WORDEN UITGESCHAKELD EN DE STEKKER UIT HET STOPCONTACT WORDEN
GETROKKEN.
FR IMPORTANT - En fonctionnement, l’appareil doit être obligatoirement tenu sous surveillance.
GB CAUTION - Keep an eye on the appliance when in use.
NL BELANGRIJK - Als de apparaat aanstaat moet hij altijd bewaakt worden.
CHAUFFE ASSIETTES / PLATE WARMER / WARMKAST

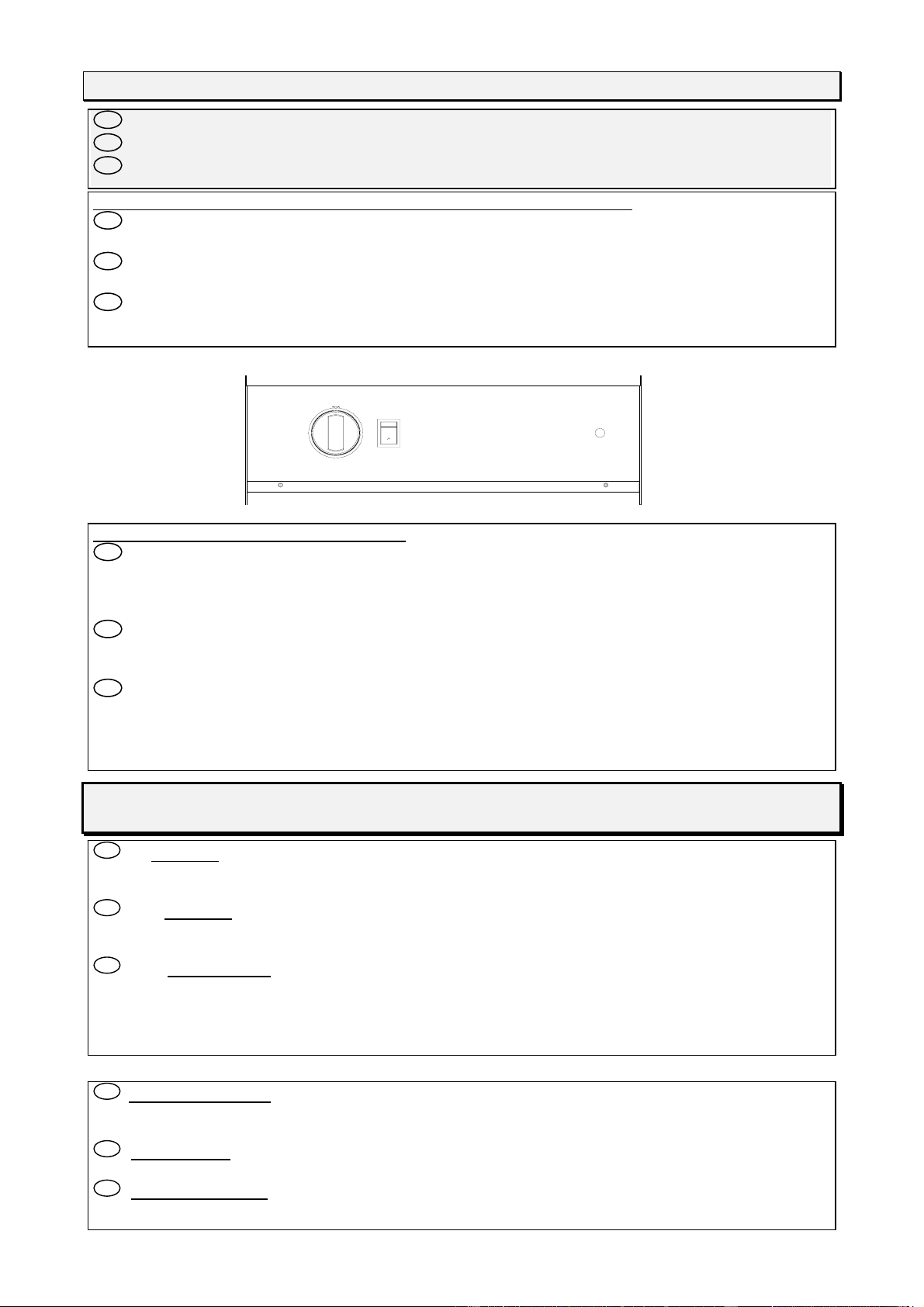

Mise en service chauffe assiettes / Use plate warmer / Aanzetten warmkast (fig. 5)
FR Le voyant Areprésente la mise sous tension, basculer l’interrupteur B, tourner la manette Csur la position
choisie. Dès que la température demandée est atteinte, garnissez vos grilles.
GB Indicator lamp Aindicates powering-up, operate switch Band then turn control knob Cto the desired position.
As temperature is reached,fill your shelfs.
NL Controlelampje Ageeft aan dat het apparaat stroom ontvangt. Kantel schakelaar Ben draai knop Cin de
gewenste stand. Zodra de gewenste temperatuur bereikt is, kunt u uw inschuifroosters vullen.
Conseils d’utilisation Useful hints Gebruikstips
FR Le préchauffage du chauffe assiettes doit se faire une heure environ avant l’introduction de plats ou
préparations. Ne poser pas d’assiettes directement sur la sole sous peine de bris de vaisselle du fait de l’élévation
rapide de la température. Vos plats ou assiettes peuvent être très chaudes, en fonction de la température sélectionnée.
Prenez toutes précautions utiles avant de les manipuler.
GB The plate warmer must be pre-heated roughly one hour before plates or dishes are placed inside it. Never place
plates directly on the base, crockery may break due to the rapid increase in temperature. Your dishes or plates may be
extremely hot depending on the temperature selected. Take the necessary precautions before handling them.
NL De warmkast moet ongeveer een uur voordat er borden of gerechten in worden gezet voorverwarmen Plaats de
b
orden of schalen nooit rechtstreeks op de kastvloer. Door de snelle temperatuursstijging kunnen ze uit elkaar barsten.
De borden en schalen kunnen zeer heet worden, afhankelijk van de door u gekozen temperatuur. Ga er voorzichtig
mee om en neem alle voorzorgsmaatregelen om verbranding te voorkomen.
NETTOYAGE ET ENTRETIEN / CLEANNING AND MAINTENANCE
ONDERHUD EN REINIGING
FR Nettoyage journalier : La faible température, liée à la fonction même du chauffe assiettes favorise le
développement de la faune microbienne. Seule une hygiène parfaite de tous les ustensiles garantira la sécurité de vos
Clients.
GB Daily cleaning : The warm temperatures associated with operation of the plate warmer encourage the
multiplication of microbes. Only scrupulously hygienic care of all utensils can protect the health of your customers.
NL Dagelijkse reiniging : De lage temperatuur, die voor warmkast toepassingen noodzakelijk is, bevordert
bacteriegroei. Alleen een perfekte hygiène garandeert de veiligheid van uw klanten.
A
B
C
Fig. 5

Date de mise à jour : 26/11/2003 - FT060 - Révision 02 - FR / GB / NL Page 9 sur 9
FR Placard / Chauffe assiettes : Nettoyer les parois avec un produit d’entretien non abrasif. L’utilisation de
produits agressifs est à éviter. Si vous deviez utiliser de tels produits, dégrafer le joint de porte, et à le replacer
ensuite. Rincer et sécher.
Carrosserie : Vous pouvez utiliser des produits spécifiques à inoxydable (par exemple SUMAINOX ®, JONHSON
INOXYDABLE ®, PPZ INOXYDABLE ®), jamais de produits abrasifs.
Pièce émaillé : Utiliser une éponge imbibée d’eau savonneuse, jamais de poudre récurante.
GB Cupboard / Plate warmer : Use a non-abrasive product to clean the oven walls. Avoid the use of caustic
products. If you have to use such products, remove the door seal and then refit it. Rinse and dry.
Body panels : You can use special-purpose products for stainless steel (e.g. SUMAINOX ®, JOHNSON
STAINLESS STEEL ®, PPZ STAINLESS STEEL ®). Never use abrasive products.
Enamelled surfaces: Use a sponge soaked in soapy water, never use scouring powder.
NL Kast / Warmkast : Reinig de ovenwanden met een niet schurend reinigingsmiddel. Gebruik geen bijtende
schoonmaakmiddelen. Mocht het toch noodzakelijk zijn een dergelijk middel te gebruiken, verwijder dan eerst de
afdichtring van de ovendeur en breng deze na het reinigen weer aan. Afspoelen en laten drogen.
Omkasting : U kunt speciale roestvrijstaal reinigingsprodukten gebruiken (bijvoorbeeld SUMAINOX ®, JONSHON
INOXYDABLE ®, PPZ INOXYDABLE ®), maar gebruik nooit schurende middelen.
Emaille onderdelen : Reinigen met een spons en een sopje. Nooit schuurpoeder gebruiken.
FR ATTENTION : Il est formellement déconseillé de nettoyer cet appareil à l'aide de produits chlorés.
GB CAUTION : Use NO chlorinated cleasers to clean this unit.
NL WAARSCHUWING : Gebruik GEEN chloorhoudende middelen om deze appareten te reinigen.
