American Standard Aspirations 7061461 User manual

BECAUSE JUST ADD WATER IS
PRETTY MUCH THE INSTRUCTIONS
FOR A WONDERFUL LIFE.
Thank you for buying an American Standard faucet.
We’re so grateful you did, and you will be too. Because faucets don’t just bring
us water—they’re called upon to clean up brownie pans, luxuriated under by
sleepy not-morning-people, and spit on by teeth-brushing kids. How do we
know? Just like you, we’ve lived with that same beautiful chaos called life for
almost 150 years. We believe that while every home should appreciate in
value, we never forget the sentimental value that grows from enjoying life in
the heart of home—your kitchen and bath. That’s why we love your stories
and ideas; they help us innovate with products that make your life easier.
Or, visit americanstandard-us.com/bathroom/sink-faucets
to watch video, view/download installation manuals
or learn more about your product.
Have a question or need help on install?
For questions or help on installation call us at 855-815-0004.
M985160 EN (11/22)

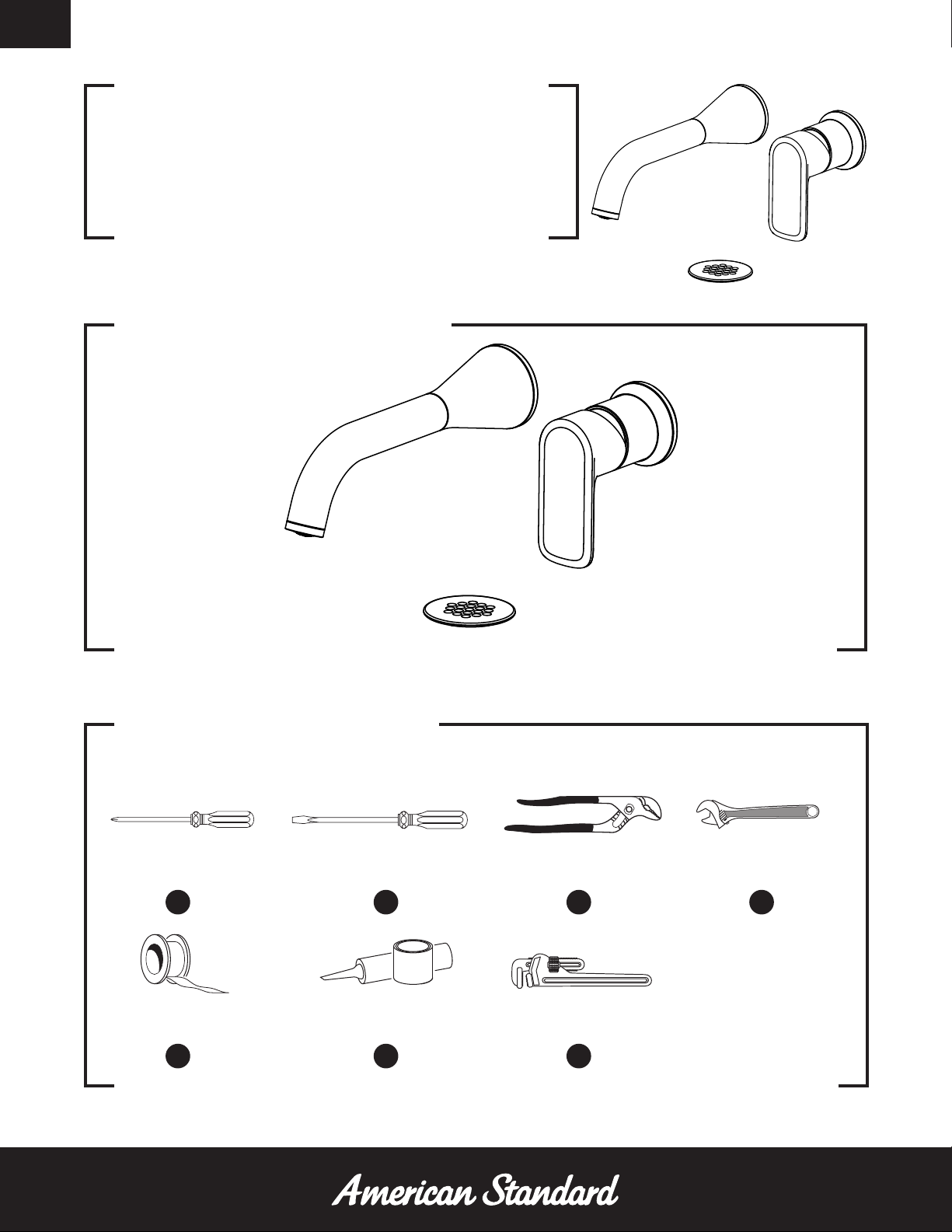

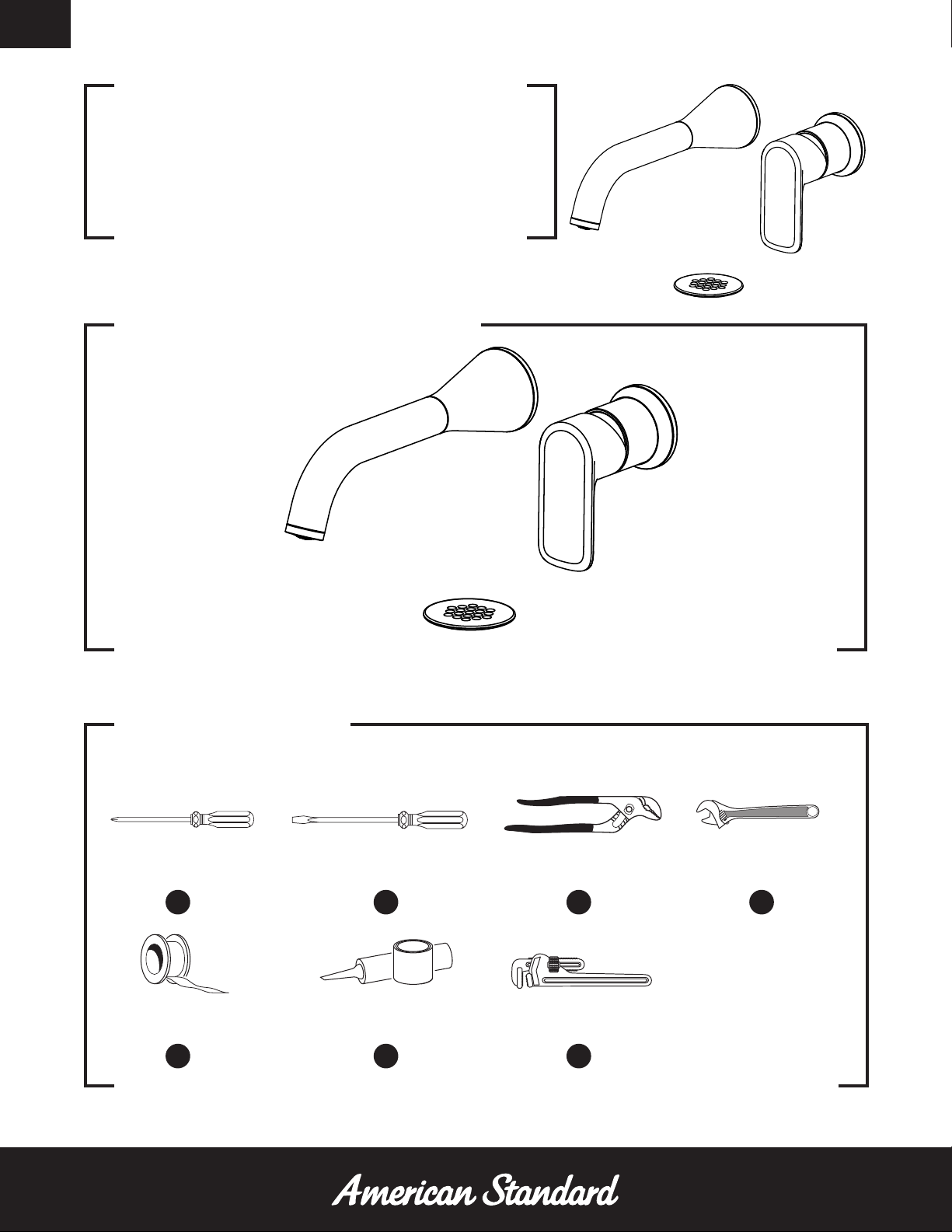

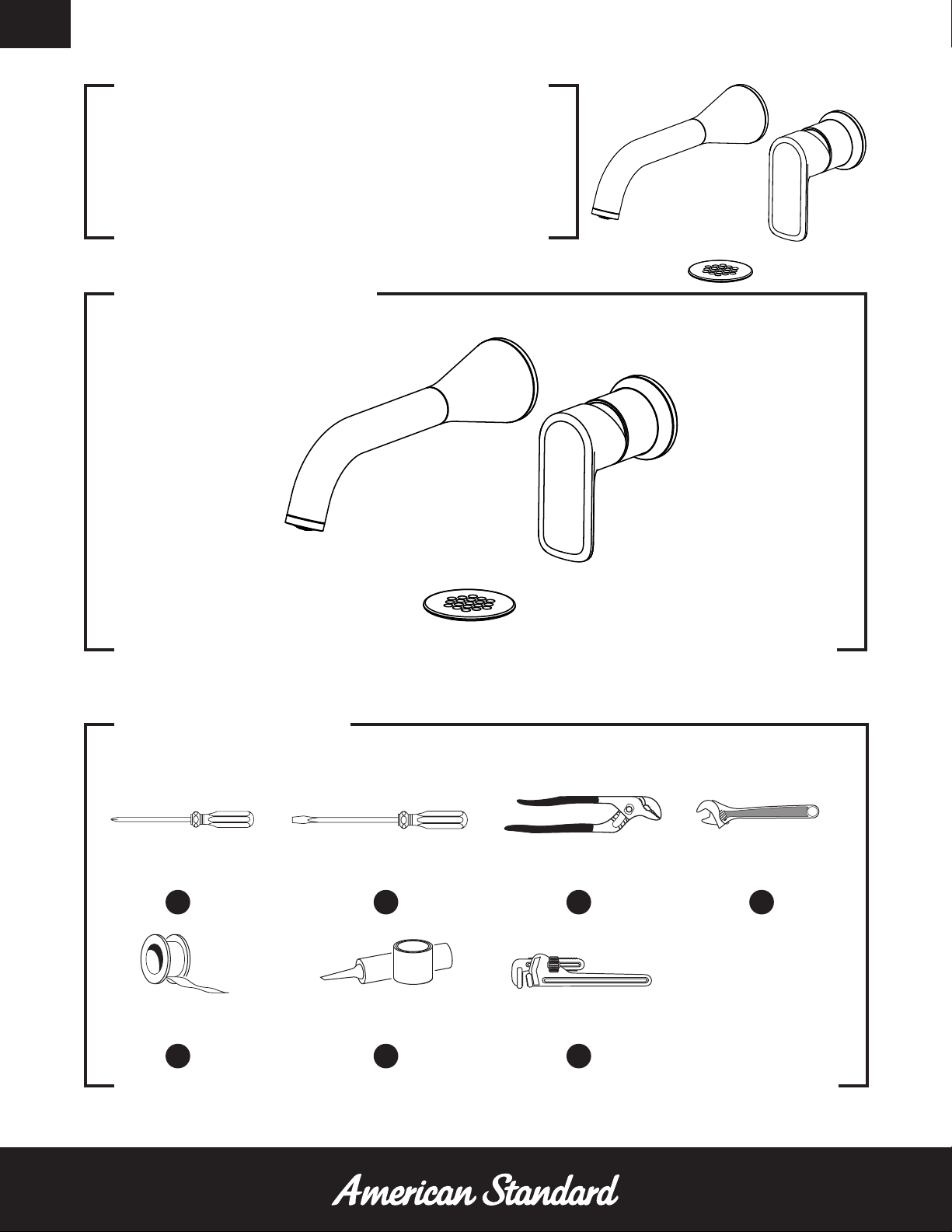

INSIDE THE BOX
RECOMMENDED TOOLS
Phillips
Screwdriver
Installation steps will indicate which tools should be used with asscociated letter
Flat Blade
Screwdriver
Channel
Locks
Adjustable
Wrench
Spout
A B C D
Handle
Teflon
Tape
E
OWNERS MANUAL
Aspirations™Single Control Wall
Mount Faucet In-Wall Lavatory
Faucet 7061461
Image shown may vary from product purchased.
Drain
Plumbers Putty or
Caulking
Pipe
Wrench
B C

INSTALLATION INSTRUCTIONS

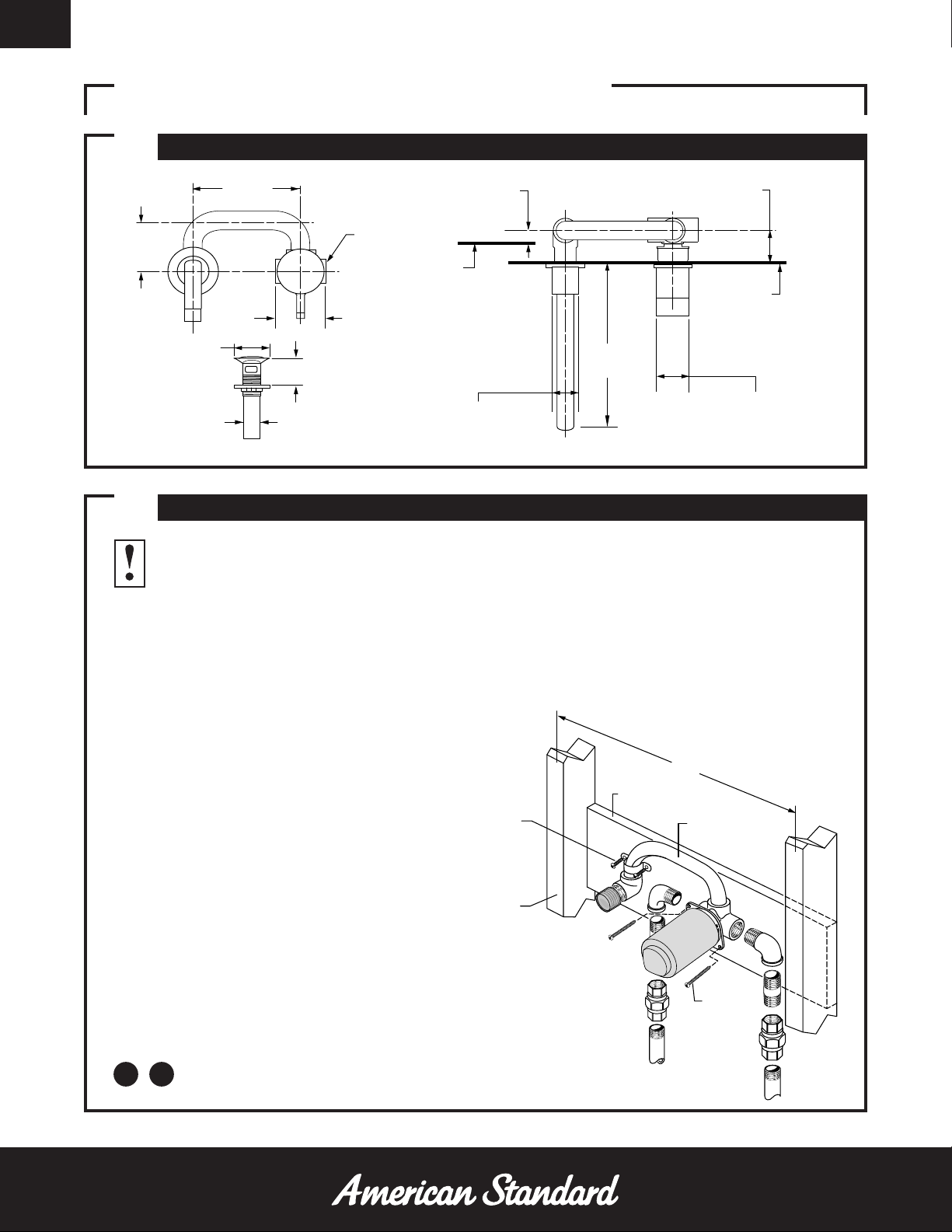

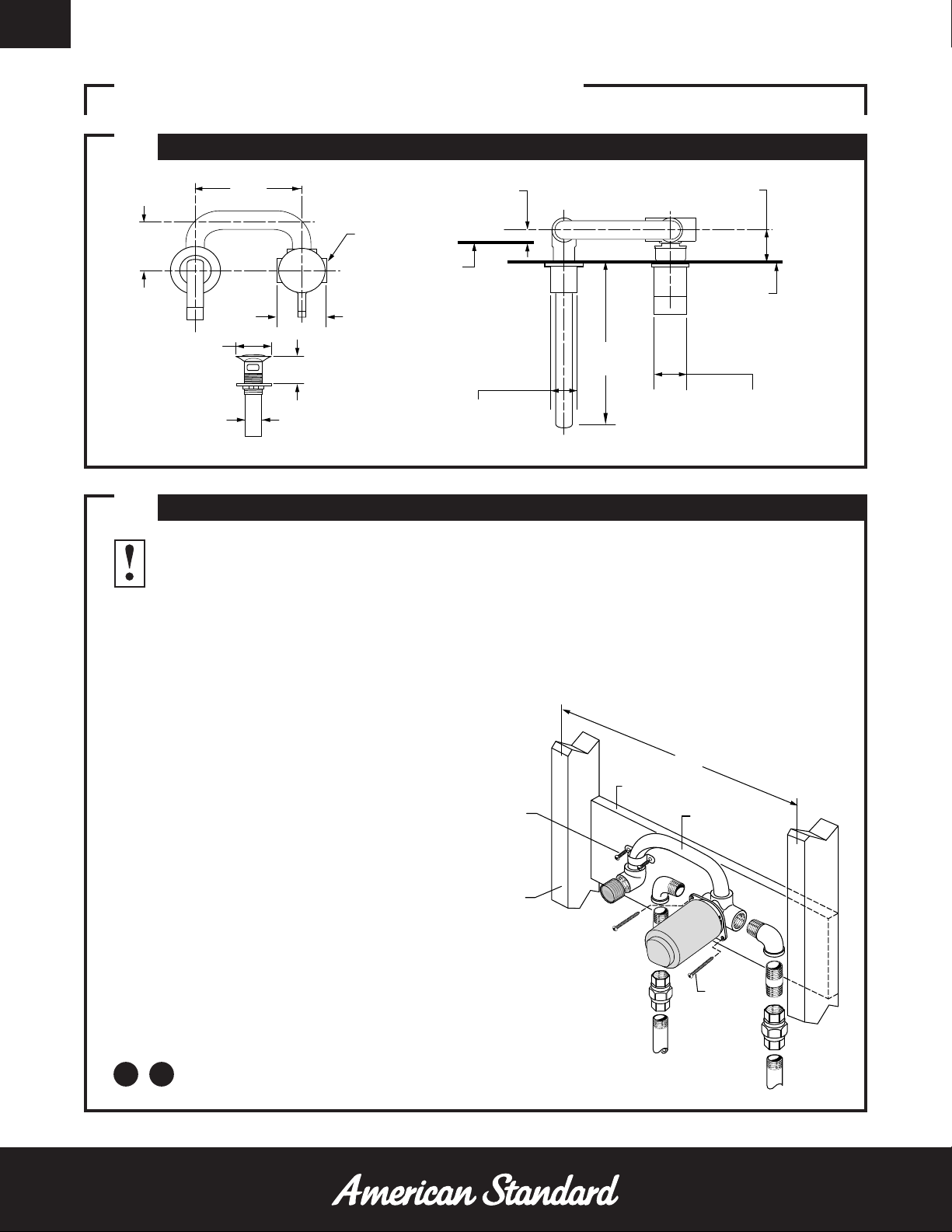

1ROUGHING-IN DIMENSIONS
Turn off hot and cold water supplies
before beginning.
2INSTALL VALVE BODY
2-1/8" D.
(54 mm) 2" MAX. (51 mm) MAX.
1-1/4" O.D.
(32 mm) O.D.
HOT COLD
2" MAX.
(50 mm)
1" MIN.
(25 mm)
FINISHED
WALL
FINISHED
WALL
1-13/16" min – 2-1/16" max
HOLE SIZE
(46mm – 52.3 mm)
9-1/8"
(233 mm)
1/2" NPT
INLETS
4-3/8"
(110 mm)
2-1/16"
(52.5 mm)
2"
(50 mm)
1-5/16" min – 1-1/2" max
HOLE SIZE
(33.3 mm – 38.1 mm)
WOOD
SCREWS
WOOD SCREWS
and PIPE BRACE
CROSS BRACE
WALL STUDS
1
HOT
COLD
16"
TYPICAL INSTALLATION
• Determine where the finished wall location will be. This measurement is very important!
Note: The rough-in measurement from the finished wall is; 1" minimum and 2" maximum.
This is a 1" tolerance. See rough-in illustration above.
• Secure FAUCET BODY (1) to cross brace of wall structure
at required height using two wood screws and and pipe brace.
Note: wood screws and pipe brace are not included in
the packaging.
• Connect HOT water supply to left VALVE inlet and COLD
water supply to right VALVE inlet. Use pipe sealant or
Teflon tape for all threaded connections.
For sweat connections, do not make
sweat connections directly to valve body.
Damage to seals and and valve cartridge
may occur. Remove all valve parts before
making sweat connections to valve body.
• Turn valve to off position. Turn hot and
cold supplies on and check fitting
connections for leaks.
• Complete wall construction.
A E

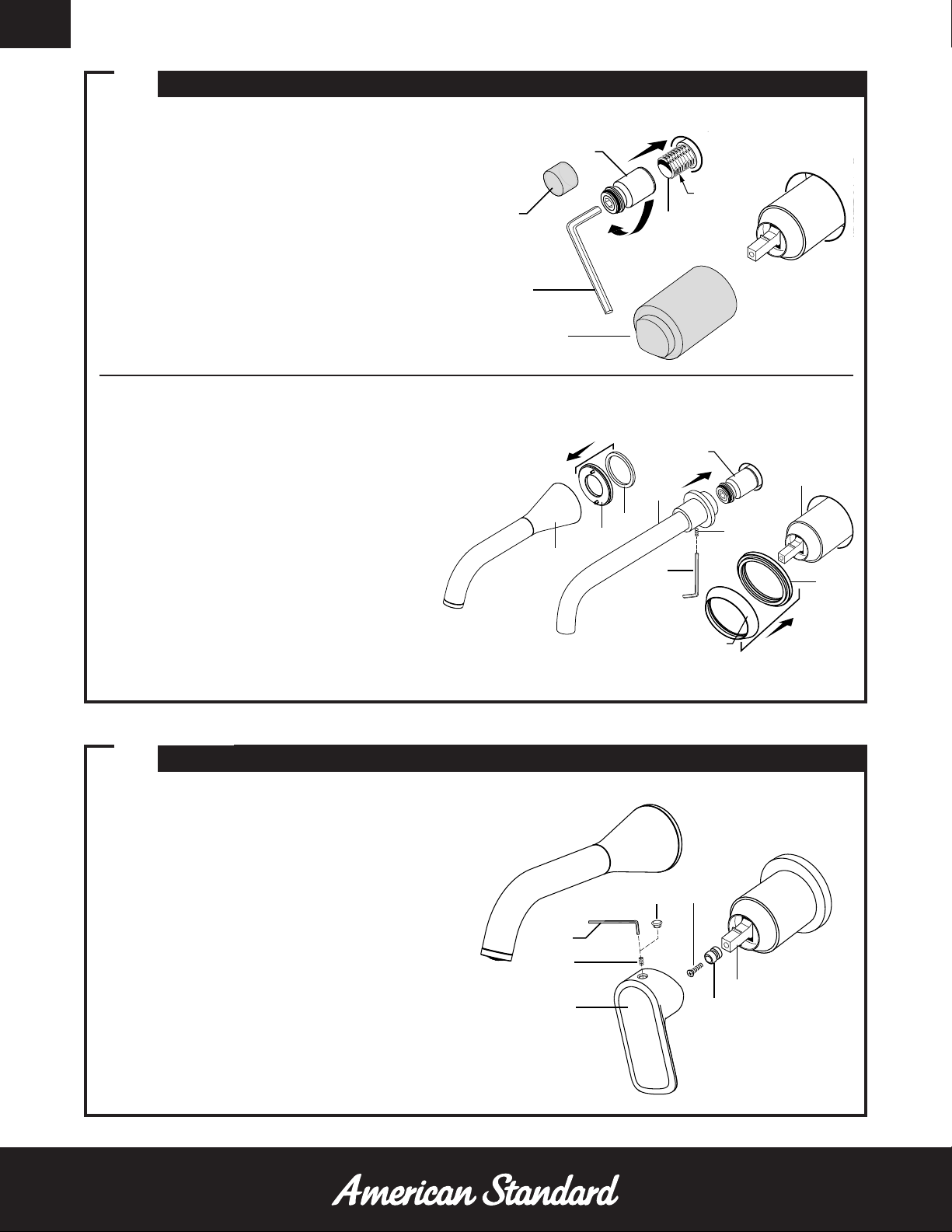

4INSTALL HANDLES
3INSTALL WALL SPOUT
12
3
APPLY
SEALANT
1a
10mm HEX
WRENCH
3
7
1
2
4
5
6
• Remove PLASTER GUARDS (1, 1a) from
VALVE BODY and SPOUT NIPPLE (2).
• Apply thread sealant to SPOUT NIPPLE (2).
• Thread SPOUT MOUNT (3) onto SPOUT
NIPPLE (2) using a 10 mm Hex Wrench.
Tighten completely.
• Push VALVE STEM (1) down to off position.
• Attach HANDLE ADAPTER (2) to VALVE STEM (1)
withADAPTER SCREW (3). Tighten fully.
• Install HANDLE (4) onto VALVE STEM (1) and tighten
SET SCREW (5) with 2.5mm HEX WRENCH (6)
supplied.
5
6
611
3
47
9
8
10
Fig. A
Fig. B
• Install SEAL (4) into SPOUT ESCUTCHEON (5).
Place SPOUT ESCUTCHEON (5) with SEAL (4)
onto SPOUT (6). Fig. A
• Push SPOUT (6) onto SPOUT MOUNT (3).
Align SPOUT (6) and tighten SPOUT SET
SCREW (7) with 2mm HEX WRENCH (8)
supplied. Push SPOUT ESCUTCHEON (5)
against finished wall.
• Push valve escutcheon (9, 10) on to VALVE (11)
against the finished wall. Fig. B

1
2

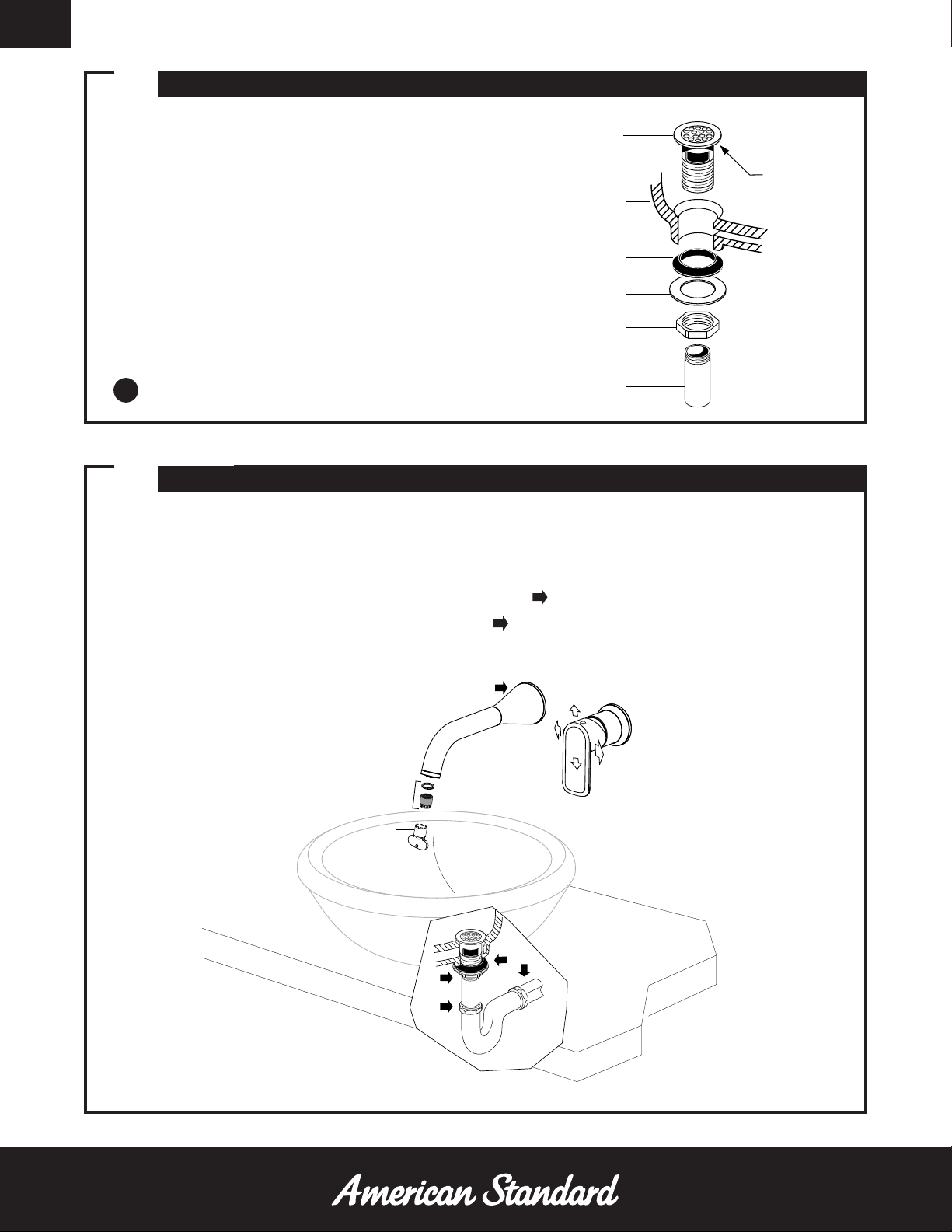

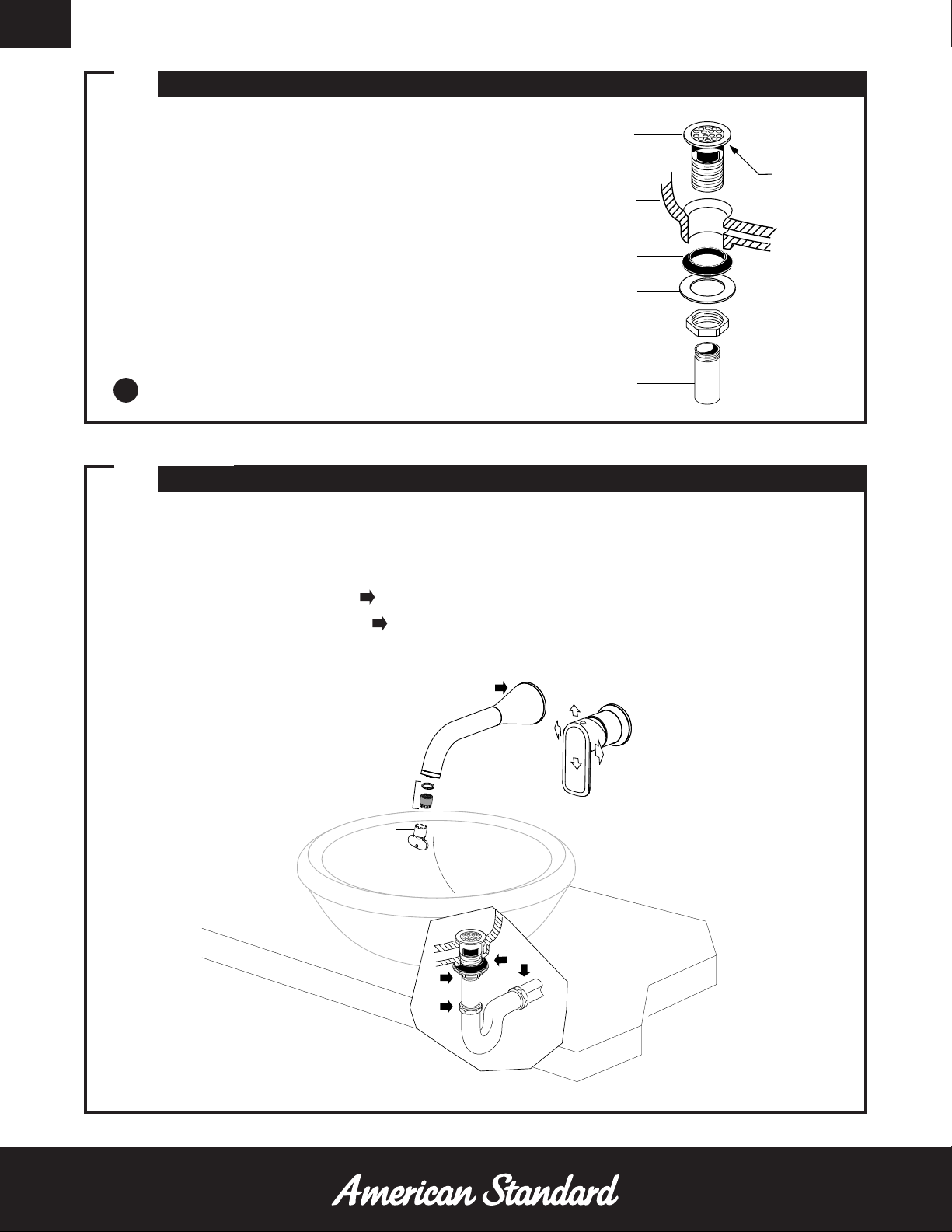

6TEST INSTALLED FAUCET
5DRAIN INSTALLATION
LAVATORY
PUTTY
2
3
4
5
1
• Apply a bead of PUTTY to underside of FLANGE on DRAIN
BODY (1).
• Feed DRAIN BODY (1) down through lavatory.
• Assembly GASKET (2) WASHER (3) and LOCKNUT (4) onto
DRAIN BODY (1). Tighten LOCKNUT (4) firmly.
• Apply Teflon Tape to TAILPIECE (5) and thread onto DRAIN
BODY (1).
• Turn HANDLE to “off” position.
• Remove AERATOR (1) using TOOL (2) supplied.
• Turn hot and cold water supplies on. Operate HANDLE to flush water lines thoroughly.
Check spout connections for leaks.
• Check all drain connections for leaks.
• Turn handle to OFF position. Replace AERATOR (1).
C

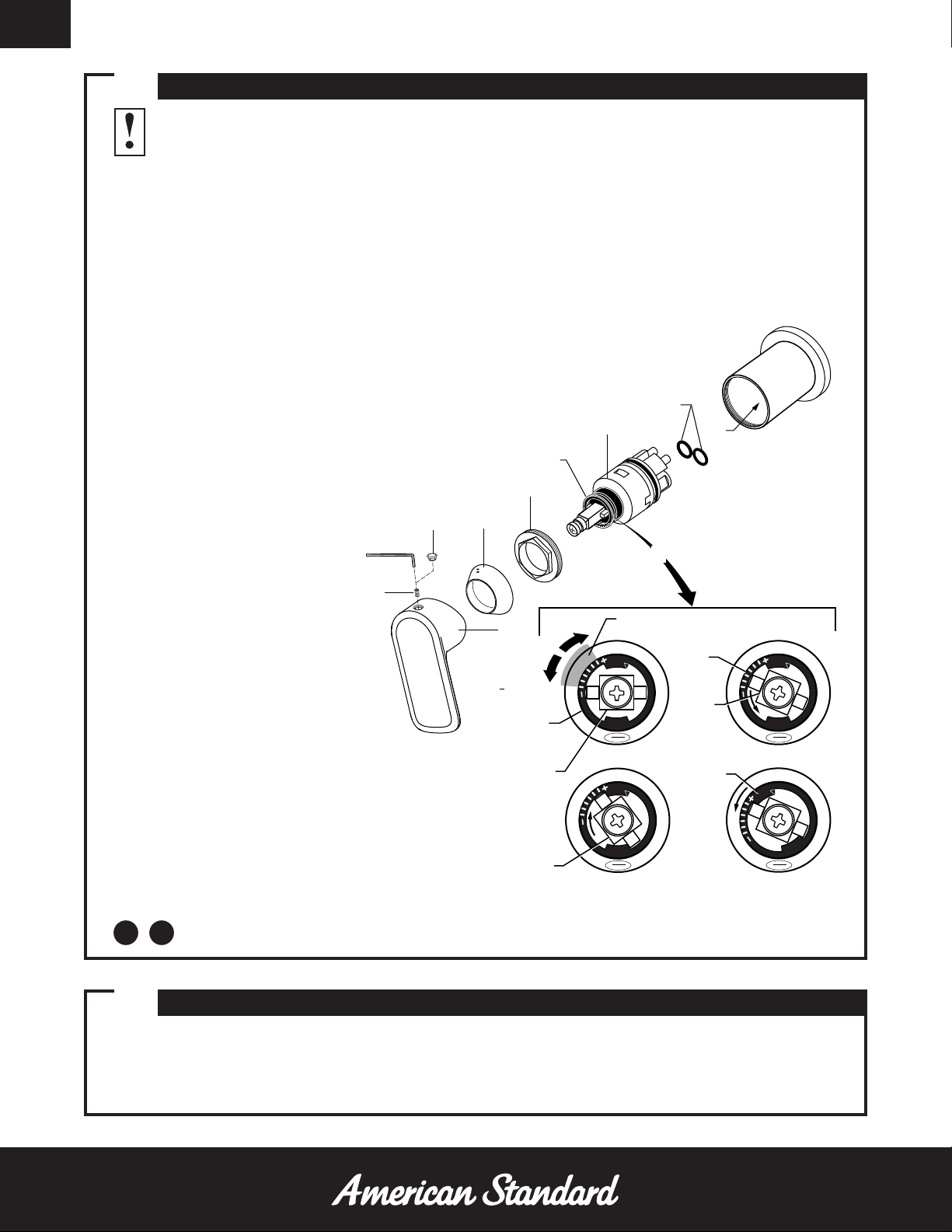

7SERVICE
2
5
67
8
9
1
3
4
A
BD
GEAR
GEAR
GEAR
10
9
9C
10
9
+HOTTER SETTING
MARKS
COLDER
GEAR
10
9

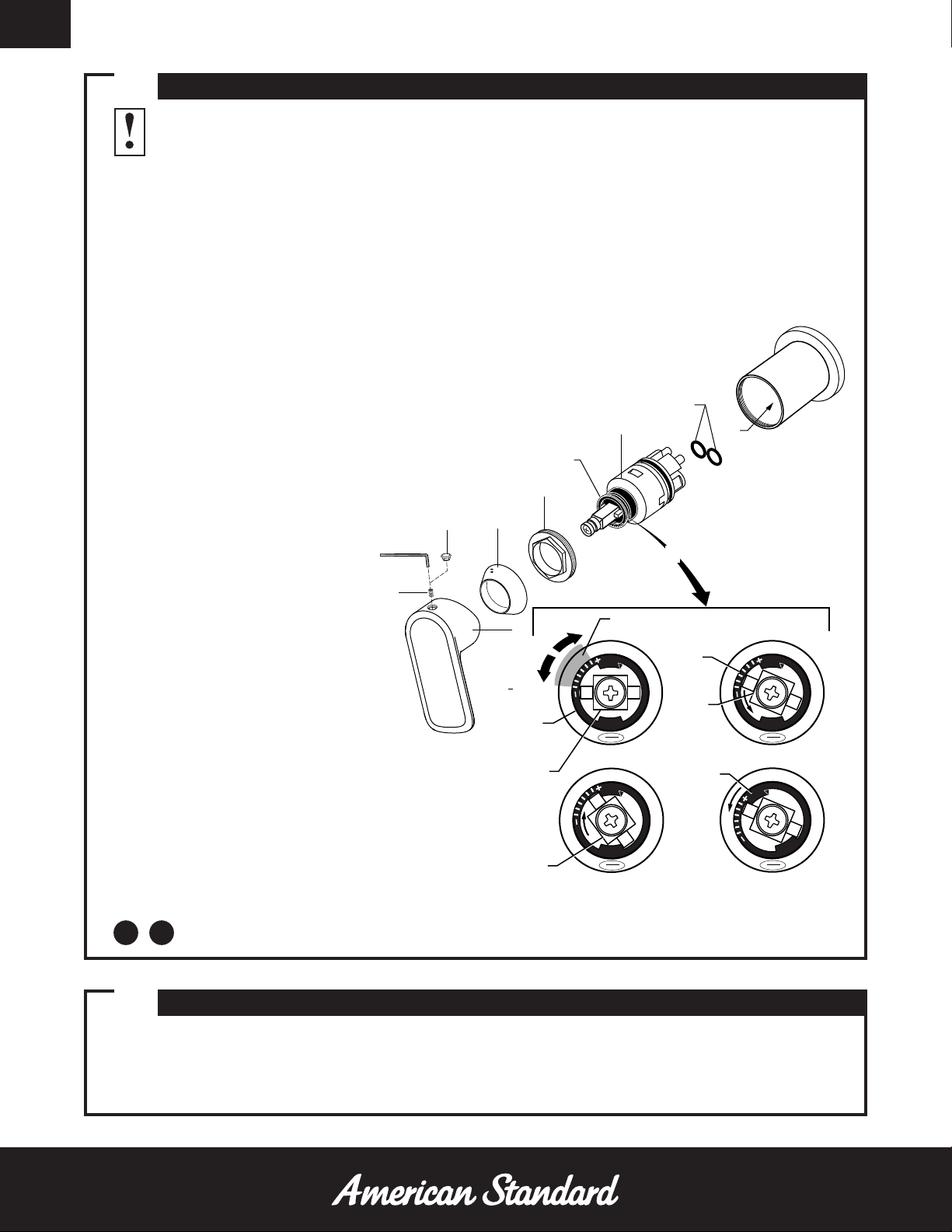

8CARE INSTRUCTIONS
DO: SIMPLY RINSE THE PRODUCT CLEAN WITH CLEAR WATER. DRY WITH A SOFT COTTON FLANNEL
CLOTH.
DO NOT: DO NOT CLEAN THE PRODUCT WITH SOAPS, ACID, POLISH, ABRASIVES, HARSH CLEANERS,
OR A CLOTH WITH A COARSE SURFACE.
• To remove or replace cartidge.
- Turn valve to OFF position.
- Pull out PLUG BUTTON (1) and remove HANDLESCREW (2). Pull off HANDLE (3) and CAP (4).
- Unthread CARTRIDGE NUT (5) and remove. Pull out CARTEIDGE (6).
- Inspect CARTRIDGE (6) and O-RINGS (7) for debris and clean if necessary.
- Clean MANIFOLD (8) and rinse clean.
- Reinstall CARTRIDGE (6) and O-RINGS (7) onto MANIFLOD (8).
- Reinstall CARTRIDGE NUT (5), CAP (4) and HANDLE ASSEMBLY (3).
• If spout drips, operate handle several times from OFF to
ON and HOT to COLD position. Do not force - handles
turn only 90˚.
ADJUST HOT LIMIT SAFETY STOP
By restricting HANDLE rotation and limiting the
amount of hot water allowed to mix with the cold,
the HOT LIMIT SAFETY STOP (9) reduces risk of
accidental scalding. To lower the maximum hot
water temperature of your faucet, all you need to
do is adjust the setting on the HOT LIMIT
SAFETY STOP (9).
Note: The HOT LIMIT SAFETY
STOP (9)is set at the maximum
hot temperature setting from
the factory.
• To adjust HOT LIMIT SAFETY STOP:
- Remove HANDLE ASSEMBLY (3),
CAP (4) and CARTRIDGE NUT (5).
- Set the CARTRIDGE STEM (10) to the
OFF position and rotate it clockwise until
stops. Fig. B.
- Rotate the CARTRIDGE STEM (10) counter-clockwise
to a colder setting mark in the HOT LIMIT SAFETY
STOP (9). Fig. C.
- Lift up the HOT LIMIT SAFETY STOP (9) and rotate it to
coincide again with the stop in the base of the CARTRIDGE
STEM (10). Fig. D.
- Replace the HOT LIMIT SAFETY STOP (9).
- Reinstall CARTRIDGE NUT (5), CAP (4) and HANDLE
ASSEMBLY (3).
Turn off hot and cold water supplies
before beginning.
A C

WARRANTY
FAUCET LIMITED LIFETIME FUNCTION AND FINISH WARRANTY
FOR RESIDENTIAL INSTALLATIONS: AS America, Inc. (“American Standard®”) warrants this product to
be free from defects in materials or workmanship for as long as the original consumer purchaser owns this
product. Proof of purchase (original sales receipt) from the original consumer purchaser must be made
available to American Standard for all warranty claims. This warranty is non-transferable. It does not apply in
the event of product damage due to the use of other than genuine American Standard replacement parts,
installation error, abuse, misuse or improper care and maintenance (whether performed by a plumber,
contractor, service provider or member of the purchaser’s household). The warranty excludes damage
due to aggressive air or water conditions, or harsh or abrasive cleaners and/or materials.
FOR COMMERCIAL INSTALLATIONS: For all industrial, commercial and business usage the warranty
period is five years, from date of purchase and except for duration, all other aforementioned warranty terms
apply. For both Residential and Commercial warranties, batteries are not included in the warranty.
FOR ELECTRONIC FAUCETS, VALVES AND CONTROLS: American Standard warrants its electronic faucets,
valves and controls to be free from manufacturing defects in material and workmanship under normal use
for five (5) years from the date of purchase by or for the original consumer owner. American Standard will
provide free of charge, at it’s sole option, replacement part(s) or product (or if no longer available, a
comparable product) to replace those which have proven defective in materials or workmanship.
This warranty does not cover labor charges incurred and/or damage sustained in installation, repair or
replacement, nor incidental or consequential damages. This warranty is effective for all faucets sold after
March 1, 2018.
THIS WARRANTY IS EXCLUSIVELY IN LIEU OF ALL OTHER WARRANTIES, INCLUDING ANY IMPLIED
WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE.
This warranty gives the original consumer purchaser of an American Standard faucet specific legal rights
which may vary from state to state or from province to province. In some states or provinces the exclusion or
limitation of incidental or consequential damages is not allowed, so those exclusions may not apply to you.
UNITED STATES
American Standard Brands
30 Knightsbridge Road, Suite 301
Piscataway, NJ 08854
Attention: Director of Customer Care
For residents of the United States,
warrantyinformation may also be obtained
by calling the following toll free number:
[phone]
www.americanstandard.com
PLEASE COMPLETE AMERICAN STANDARD WARRANTY REGISTRATION PROCESS AND SAVE THIS WARRANTY INFORMATION
IMPORTANT: Registration of the faucet must be completed for this warranty to become effective. Your registration will make it easier
to contact you in the event of a product recall.*
INSTRUCTIONS: Register your faucet at www.americanstandard.com. Please save your proof of purchase (sale receipt).
If you need assistance or do not have access to our website, please contact American Standard Customer Care at: [phone].
An American Standard representative will assist in completing the warranty registration.
*In California, your warranty rights remain intact even if you do not complete the registration process.
THIS WARRANTY IS NOT TRANSFERABLE FROM ORIGINAL CONSUMER PURCHASER.
CANADA
LIXIL Canada, Inc.
5900 Avebury Rd.
Mississauga, Ontario
Canada L5R 3M3
Toll Free: [phone]
www.americanstandard.ca
MEXICO
American Standard B&K Mexico
S. de R.L. de C.V.
Via Morelos #330
Col. Santa Clara
Ecatepec 55540 Edo. Mexico
Toll Free: 01-800-839-1200
www.americanstandard.com.mx

TELL US WHAT YOU THINK!
Please leave us a product review or story
at americanstandard.com/reviews
Register your warranty and sign up for an idea-filled
newsletter at americanstandard.com/warranty.
Find installation videos at
youtube.com/americanstandard.
Happy I purchased this faucet
08/22/2019 00:04:41 CDT American Standard Kitchen Faucets Xavier SelectFlo Pull-Down Kitchen Faucet
I enjoy the SelectFlo pull-down kitchen faucet with three
spray patterns. It’s a great fit, finish and overall quality has
been excellent.
SHARE YOUR NEW PRODUCT!
Tag us @american_standard on Instagram
and show us how your new product looks.
WANT MORE INFO?
For questions or help call us at 855-815-0004,
or visit americanstandard.com
M985160 EN (11/22)

M985160 FR (11/22)
PARCE QU’AJOUTER SEULEMENT
DE L’EAU EST PRATIQUEMENT
LE SEUL REMÈDE POUR UNE VIE
EXTRAORDINAIRE.
Merci d’avoir acheté un robinet American Standard.
Nous sommes si contents que vous l’ayez fait, vous le serez également. Parce
que les robinets ne servent pas uniquement à nous fournir de l’eau, ils servent à
nettoyer les moules à brownies, ils sont adorés par les lève-tard et ils reçoivent
les éclaboussures des enfants qui se lavent les dents. Comment le savons-nous?
Tout comme vous, nous vivons dans ce même désordre qu’est la vie depuis
presque 150 ans. Comme toute maison doit être précieuse, nous n’oublions
jamais la valeur sentimentale qui croît en profitant de la vie au cœur de la
maison, votre cuisine et votre salle de bains. Voilà pourquoi nous aimons vos
histoires et idées qui nous permettent d’innover dans des produits qui facilitent
la vie.
Visitez également le site americanstandard-us.com/bathroom/
sink-faucets pour regarder la vidéo, consulter ou télécharger les
manuels d’installation ou en apprendre davantage sur votre
produit.
Vous avez une question ou avez besoin d’aide pour
l’installation?
Pour toute question ou tout besoin d’aide pour l’installation,
appelez-nous au 855-815-0004.

Tournevis
cruciforme
Tournevis
plat
Pince
multiprise
Clé à
molette
Bec
A B C D
Poignée
Ruban
téflon
E
MANUEL DE L’UTILISATEUR
Robinet mural à monocommande
pour lavabo encastré Aspirations™
7061461
Renvoi
Mastic ou produit de
calfeutrage de plomberie
Clé à
tuyau
B C
CONTENU DE LA BOÎTE
OUTILS RECOMMANDÉS
Les outils à utiliser seront indiqués par la lettre correspondante à chacune des étapes de l’installation.
L’illustration peut être différente du produit acheté.

1DIMENSION DE LA ROBINETTERIE BRUTE
Couper l’alimentation en eau chaude
et en eau froide avant de commencer.
2INSTALLATION DE LA VALVE BRUTE
2-1/8 po D.
(54 mm) 2 po MAX. (51 mm) MAX.
1-1/4 po D.E.
(32 mm) D.E.
CHAUD FROID
2 po MAX.
(50 mm)
1 po MIN.
(25 mm)
MUR FINI
MUR FINI
1-13/16 po min – 2-1/16 po max
DIMENSION DU TROU
(46mm – 52.3 mm)
9-1/8 po
(233 mm)
1/2 po
ENTRÉES
NPT
4-3/8 po
(110 mm)
2-1/16 po
(52.5 mm)
2 po
(50 mm)
1-5/16 po min – 1-1/2 po max
DIMENSION DU TROU
(33.3 mm – 38.1 mm)
VIS À
BOIS
VIS À BOIS ET
SUPPORT DE
TUYAU
ENTRETOISE
POTEAUX DE
CLOISON
1
CHAUD
FROID
16 po
INSTALLATION HABITUELLE
• Déterminez l’emplacement du mur fini. Cette mesure est très importante!
Remarque : La mesure de la robinetterie brute à partir du mur fini est de 1 po minimum et de 2 po
maximum. La tolérance est de 1 po. Voir l’illustration ci-dessus.
• Fixez le CORPS DU ROBINET (1) à la traverse de la structure murale à la hauteur requise avec deux vis
à bois et un support de tuyau.
Remarque : Les vis à bois et le support de tuyau ne sont
pas inclus dans l’emballage.
• Raccordez l’alimentation en eau CHAUDE à l’entrée gauche
de la VALVE et l’alimentation en eau FROIDE à l’entrée droite
de la VALVE. Utilisez un scellant pour plomberie ou du ruban
teflon pour tous les raccords filetés.
Pour les raccords soudés à l’étain,
ne pas connecter directement sur le
corps de la valve, au risque d’endommager
les joints d’étanchéité ou la cartouche de la
valve. Retirez toutes les pièces de la valve
avant d’effectuer les soudures au corps
de la valve.
• Mettez la valve en position OFF (fermé/arrêt).
Ouvrez l’alimentation en eau chaude et froide
et vérifiez s’il y a des fuites.
• Terminez la construction du mur.
A E
INSTRUCTIONS D’INSTALLATION

4INSTALLATION DES POIGNÉES
3INSTALLATION DU BEC MURAL
12
3
APPLIQUER
DU SCELLANT
1a
CLÉ
HEXAGONALE
DE 10 MM
3
7
1
2
4
5
6
• Retirez les PROTECTEURS (1, 1a) du CORPS
DE VALVE et du MAMELON DE BEC (2).
• Appliquez un scellant pour filetage au MAMELON
DE BEC (2).
• Vissez le SUPPORT DE BEC (3) au MAMELON
DE BEC (2) avec une clé hexagonale de 10 mm.
Serrez bien.
• Poussez la TIGE DE VALVE (1) vers le bas, en
position fermée.
• Fixez l’ADAPTATEUR DE POIGNÉE (2) à la TIGE
DE VALVE (1) avec la VIS D’ADAPTATEUR (3).
Serrez bien.
• Installez la POIGNÉE (4) à la TIGE DE VALVE (1)
et serrez la VIS (5) avec la CLÉ HEXAGONALE
de 2 mm (6) fournie.
5
6
611
3
47
9
8
10
Fig. A
Fig. B
• Installez la RONDELLE SCELLANTE (4) au TABLIER
DE BEC (5). Placez le TABLIER DE BEC (5) toujours
muni de la RONDELLE SCELLANTE (4) au BEC (6).
Fig. A.
• Installez le BEC (6) au SUPPORT DE BEC (3) en
poussant. Alignez le BEC (6) et serrez la VIS (7)
avec la CLÉ HEXAGONALE de 2 mm (8) fournie.
Poussez le TABLIER DE BEC (5) au mur fini.
• Poussez les TABLIERS DE VALVE (9, 10) sur la
VALVE (11) contre le mur fini. Fig. B

1
2
6ESSAI DU ROBINET APRÈS INSTALLATION
5INSTALLATION DU RENVOI
LAVABO
MASTIC
2
3
4
5
1
• Appliquez un cordon de MASTIC sur la surface inférieure
de la BAGUE du CORPS DE RENVOI (1).
• Glissez le CORPS DE RENVOI (1) dans le lavabo.
• Assemblez le JOINT (2) la RONDELLE (3) et l’ÉCROU
DE VERROU (4) au CORPS DE RENVOI (1). Serrez
l’ÉCROU DE VERROU (4) fermement.
• Appliquez du ruban teflon à la PIÈCE DE RACCORDEMENT
(5) et vissez-la au CORPS DE RENVOI (1).
• Mettez la POIGNÉE en position OFF (fermé/arrêt).
• Enlevez l’AÉRATEUR (1) en utilisant l’OUTIL (2) fourni.
• Ouvrez l’eau chaude et l’eau froide. Tournez la POIGNÉE pour purger les conduites d’eau
adéquatement. Vérifiez s’il y a des fuites aux raccords du bec.
• Vérifiez s’il y a des fuites aux raccords du bec du renvoi.
• Mettez la poignée en position OFF (fermé/arrêt). Remettez l’AÉRATEUR (1) en place.
C

7ENTRETIEN
2
5
67
8
9
1
3
4
A
BD
GEAR
GEAR
GEAR
10
9
9C
10
9
+PLUS
CHAUD MARQUES
DE RÉGLAGE
PLUS
FROID
GEAR
10
9
8INSTRUCTIONS DE NETTOYAGE
À FAIRE : RINCEZ LE PRODUIT AVEC DE L’EAU POTABLE, TOUT SIMPLEMENT. SÉCHEZ AVEC UN LINGE
DOUX EN FLANELLE DE COTON.
NE PAS FAIRE : NE PAS NETTOYER LE PRODUIT AVEC DU SAVON, DE L’ACIDE, UN PRODUIT À POLIR,
UN NETTOYANT ABRASIF ET PUISSANT OU UN LINGE RUGEUX.
• Pour enlever ou remplacer une cartouche.
- Mettez la valve en position OFF (fermé/arrêt).
- Enlevez le BOUTON DE BOUCHON (1) et la VIS DE POIGNÉE (2). Enlevez la POIGNÉE (3) et le
CAPUCHON (4).
- Dévissez et enlevez l’ÉCROU DE CARTOUCHE (5). Enlevez la CARTOUCHE (6).
- Inspectez la CARTOUCHE (6) et les JOINTS TORIQUES (7) et nettoyez-les s’il y a de la saleté.
- Nettoyez et rincez la CONDUITE (8).
- Remettez la CARTOUCHE (6) et les JOINTS TORIQUES (7) à la CONDUITE (8).
- Remettez l’ÉCROU DE CARTOUCHE (5), le CAPUCHON (4) et la POIGNÉE (3).
• Si le bec coule, actionnez la poignée plusieurs fois de la position OFF à la position ON
(fermer/ouvrir) et de la position HOT à la position COLD (de chaud à froid). Ne forcez
pas la rotation - la poignée ne tourne qu’à un angle maximal de 90˚.
AJUSTEMENT DE LA LIMITE D’EAU CHAUDE
En limitant la rotation de la POIGNÉE et la quantité d’eau chaude
qui peut être mélangée avec l’eau froide, le DISPOSITIF DE
SÉCURITÉ THERMIQUE (9) réduit les risques de brûlures.
Pour réduire la température maximale de l’eau de ce robinet,
il suffit de régler le paramètre de L’ARRÊT DE
SÉCURITÉ THERMIQUE (9).
Remarque : Par défaut, l’ARRÊT DE
SÉCURITÉ THERMIQUE (9) est
réglé au maximum.
• Pour régler l’ARRÊT DE SÉCURITÉ
THERMIQUE :
- Retirer LA POIGNÉE (3), le
CAPUCHON (4) et l’ÉCROU DE
CARTOUCHE (5).
- Mettez la TIGE DE CARTOUCHE (10)
en position OFF (arrêt) et tournez-la
dans le sens horaire jusqu’à ce qu’elle
s’arrête. Fig. B.
- Tournez la TIGE DE CARTOUCHE (10) dans le sens
antihoraire jusqu’à ce qu’elle soit à la limite d’eau
chaude indiquée sur l’ARRÊT DE SÉCURITÉ
THERMIQUE (9) que vous souhaitez. Fig. C.
- Levez l’ARRÊT DE SÉCURITÉ THERMIQUE (9) et
tournez-le pour l’aligner avec l’arrêt à la base de la TIGE
DE CARTOUCHE (10). Fig. D.
• Replacez l’ARRÊT DE SÉCURITÉ THERMIQUE (9).
- Remettez l’ÉCROU DE CARTOUCHE (5), le CAPUCHON (4) et la POIGNÉE (3).
Coupez les alimentations
en eau chaude et froide.
A C

GARANTIE
GARANTIE LIMITÉE À VIE SUR LE FINI ET LES FONCTIONS DU ROBINET
INSTALLATIONS RÉSIDENTIELLES : AS America, Inc. (« American StandardMD ») garantit que ce produit ne
comporte aucun défaut de matériel ni de fabrication tant que l’acheteur original est propriétaire du produit.
Une preuve d’achat (ticket de caisse original) de l’acheteur original doit être présentée à American Standard
pour toute réclamation au titre de la garantie. La présente garantie ne peut être transférée. Elle ne s’applique
pas si les dommages au produit sont dus à l’utilisation de pièces détachées d’une autre marque qu’American
Standard, à une erreur d’installation, à un abus, à une mauvaise utilisation ou à un entretien inapproprié (par
un plombier, un entrepreneur, un fournisseur de services ou un membre du foyer de l’acheteur). La garantie ne
couvre pas les dommages dus aux conditions agressives de l’air et de l’eau ni à l’utilisation de nettoyants ou
de matériaux abrasifs ou puissants.
INSTALLATIONS COMMERCIALES : Pour tout usage industriel et commercial, la période de garantie est de
cinq ans à compter de la date d’achat, et à l’exception de la durée, toutes les autres dispositions de la
garantie susmentionnées s’appliquent. Les piles ne sont pas couvertes par les garanties résidentielles et
commerciales.
ROBINETS ET COMMANDES ÉLECTRONIQUES : American Standard garantit ses robinets et commandes
électroniques contre toute défectuosité matérielle ou de fabrication dans des conditions normales d’utilisation
pendant une période de cinq (5) ans à compter de la date d’achat par ou pour le propriétaire original.
American Standard fournira gratuitement, à sa seule discrétion, des pièces ou un produit de rechange (ou un
produit comparable, s’il n’est plus offert) pour remplacer les pièces ou le produit qui comporte un défaut de
matériel ou de fabrication.
La présente garantie ne couvre pas les coûts de la main-d’œuvre, ni les dommages subis au cours de
l’installation, de la réparation ou du remplacement, ni les dommages consécutifs. La présente garantie
s’applique à tous les robinets vendus après le 1er mars 2018.
LA PRÉSENTE GARANTIE REMPLACE EXCLUSIVEMENT TOUTES LES AUTRES GARANTIES, Y COMPRIS
TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU D’ADAPTATION RELATIVE À UN OBJECTIF
PARTICULIER.
La présente garantie accorde à l’acheteur original d’un robinet American Standard des droits légaux
particuliers qui peuvent varier d’un état à un autre ou d’une province à une autre. Dans certains états ou
certaines provinces, l’exclusion ou la limite concernant les dommages consécutifs n’étant pas autorisées,
elles peuvent ne pas s’appliquer à vous.
ÉTATS-UNIS
American Standard Brands
30 Knightsbridge Road, Suite 301
Piscataway, NJ 08854
Attention: Director of Customer Care
Pour les résidents des États-Unis, il est
également possible d’obtenir les
renseignements relatifs à la garantie en
appelant au numéro sans frais suivant :
[phone]
www.americanstandard.com
VEUILLEZ REMPLIR L’ENREGISTREMENT DE GARANTIE AMERICAN STANDARD ET SAUVEGARDER CETTE INFORMATION
SUR LA GARANTIE
IMPORTANT: Le robinet doit avoir été enregistré pour que cette garantie entre en vigueur. Votre enregistrement nous permettra de
communiquer facilement avec vous en cas de rappel du produit.*
INSTRUCTIONS: Enregistrez votre robinet sur www.americanstandard.com. Conservez votre preuve d’achat (ticket de caisse).
Si vous avez besoin d’aide ou n’avez pas accès à notre site Web, veuillez appeler le service à la clientèle d’American Standard au numéro
suivant : 800 442-1902 Un représentant d’American Standard vous aidera à remplir l’enregistrement de la garantie.
*En Californie, vos droits de garantie demeurent inchangés même si vous n’enregistrez pas la garantie.
LA PRÉSENTE GARANTIE NE PEUT ÊTRE TRANSFÉRÉE PAR L’ACHETEUR ORIGINAL.
CANADA
LIXIL Canada, Inc.
5900 Avebury Rd.
Mississauga, Ontario
Canada L5R 3M3
Numéro sans frais :
[phone]
www.americanstandard.ca
MEXIQUE
American Standard B&K Mexico
S. de R.L. de C.V.
Via Morelos #330
Col. Santa Clara
Ecatepec 55540 Edo. Mexico
Numéro sans frais :
01-800-839-1200
www.americanstandard.com.mx

M985160 FR (11/22)
FAITES NOUS PART DE VOS
COMMENTAIRES!
Veuillez nous laisser une critique ou une expérience
du produit à l’adresse americanstandard.com/reviews
Enregistrez votre garantie et abonnez-vous à un bulletin
d’information plein d’idées sur americanstandard.com/
warranty.
Visionnez des vidéos d’installation sur
youtube.com/americanstandard.
Satisfait d’avoir acheté ce robinet
08/22/2019 00:04:41 CDT American Standard Robinet de cuisine Robinet de cuisine amovible vers le
bas Xavier SelectFlo
Je profite du robinet de cuisine amovible vers le bas SelectFlo
équipé de trois modes de pulvérisation. Il convient parfaitement,
le fini et la qualité générale sont excellents.
PARTAGEZ VOTRE NOUVEAU PRODUIT!
Identifiez-nous @american_standard sur Instagram et
montrez-nous à quoi ressemble votre nouveau produit.
D’AUTRES RENSEIGNEMENTS?
Pour toute question ou de l’aide, appelez-nous au 855-815-0004,
ou visitez le site americanstandard.com

M985160 SP (11/22)
PORQUE SOLO AGREGAR AGUA ES
PRÁCTICAMENTE LA INSTRUCCIÓN
PARA UNA VIDA MARAVILLOSA.
Gracias por comprar una llave American Standard.
Estamos muy agradecidos y usted también lo estará. Porque las llaves no solo
nos dan agua; sino que participan en la limpieza de los moldes de brownies
contemplados con ojos somnolientos de personas no mañaneras y de niños
juguetones. ¿Cómo lo sabemos? Tal como usted, hemos vivido con el mismo
caos hermoso de la vida por casi 150 años. Creemos que mientras que todo
hogar debería apreciarse en valor, nunca olvidamos el valor sentimental que
surge de disfrutar de la vida en el corazón del hogar: su cocina y su baño.
Es por eso que nos encantan sus historias e ideas; nos ayudan a innovar con
productos que hacen que su vida sea más fácil.
O visite americanstandard-us.com/bathroom/sink-faucets
para ver videos, consultar o bajar manuales de instalación o
aprender más sobre su producto.
¿Tiene una pregunta o necesita ayuda para la instalación?
Para preguntas o solicitar ayuda para la instalación llámenos al
855-815-0004.

Destornillador
Phillips
Destornillador
plano
Pinza con
ajustes
Llave
ajustable
Pico
A B C D
Manija
Cinta de
teflón
E
MANUAL DEL PROPIETARIO
Llave monomando para pared
Aspirations™Llave de lavabo para
pared 7061461
Desagüe
Masilla de plomero o
calafateo
Llave
inglesa
B C
DENTRO DE LA CAJA
HERRAMIENTAS RECOMENDADAS
Los pasos de instalación le indicarán qué herramientas deben utilizarse con la letra asociada
La imagen puede variar del producto comprado.

1DIMENSIONES DE PREPARACIÓN
Apague los suministros de agua
caliente y fría antes de comenzar.
2INSTALAR EL CUERPO DE LA VÁLVULA
2-1/8" D.
(54 mm) 2" MIN. (51 mm) MÁX.
1-1/4" O.D.
(32 mm) O.D.
CALIENTE FRÍA
2" MÁX.
(50 mm)
1" MIN.
(25 mm)
PARED
TERMINADA
PARED
TERMINADA
1-13/16" MIN. – 2-1/16" MÁX.
TAMAÑO DEL ORIFICIO
(46mm – 52.3 mm)
9-1/8"
(233 mm)
1/2" ENTRADAS
NPT
4-3/8"
(110 mm)
2-1/16"
(52.5 mm)
2"
(50 mm)
1-5/16" MIN. – 1-1/2" MÁX.
TAMAÑO DEL ORIFICIO
(33.3 mm – 38.1 mm)
TORNILLOS
PARA
MADERA
TORNILLOS PARA
MADERA Y SOPORTE
PARA TUBERÍA
SOPORTE
TRANSVERSAL
MONTANTES
DE PARED
1
CALIENTE
FRÍA
16"
INSTALACIÓN TÍPICA
• Determine la ubicación de la pared terminada. ¡Esta medida es muy importante!
Nota: La medida de preparación desde la pared acabada es: 1" mínimo y 2" máximo.
Se trata de una tolerancia de 1". Vea la ilustración de preparación anterior.
• Fije el CUERPO DE LA LLAVE (1) al soporte transversal de la estructura de la pared a la altura requerida
utilizando dos tornillos para madera y un soporte para tubos.
Nota: los tornillos para madera y el soporte para tubos
no están incluidos en el embalaje.
• Conecte el suministro de agua CALIENTE a la entrada
de la VÁLVULA izquierda y el suministro de agua FRÍA
a la entrada de la VÁLVUNA derecha. Use un sellador
de tuberías o una cinta de Teflón para
todas las conexiones roscadas. En el
caso de conexiones de soldadura, no
las haga directamente en el cuerpo de
la válvula. Pueden producirse daños en
las juntas y en el cartucho de la válvula.
Retire todas las piezas de la válvula antes
de realizar conexiones de soldadura al
cuerpo de la válvula.
• Coloque la válvula en la posición de
apagado “off”. Conecte los suministros
de agua caliente y fría y compruebe que
las conexiones no tengan fugas.
• Termine la construcción de la pared.
A E
INSTRUCCIONES DE INSTALACIÓN

4INSTALAR MANIJAS
3INSTALAR EL PICO DE PARED
12
3
APLIQUE
SELLADOR
1a
LLAVE
HEXAGONAL
DE 10 MM
3
7
1
2
4
5
6
• Retire los PROTECTORES DE YESO (1, 1a) del
CUERPO DE LA VÁLVULA y de la CUPLA DEL
PICO (2).
• Aplique el sellador de roscas en la CUPLA DEL
PICO (2).
• Enrosque el MONTAJE DEL PICO (3) en la
CUPLA DEL PICO (2) utilizando una llave
hexagonal de 10 mm. Apriete bien.
• Empuje el VÁSTAGO DE LA VÁLVULA (1) hacia
abajo hasta la posición de apagado.
• Fije el ADAPTADOR DE LA MANIJA (2) al VÁSTAGO
DE LA VÁLVULA (1) con el TORNILLO DEL
ADAPTADOR (3). Ajuste bien.
• Instale la MANIJA (4) en el VÁSTAGO DE LA
VÁLVULA (1) y apriete el TORNILLO DE FIJACIÓN
(5) con la llave hexagonal de 2,5 mm (6)
suministrada.
5
6
611
3
47
9
8
10
Fig. A
Fig. B
• Instale el SELLO (4) en el CHAPETÓN DEL PICO (5).
Coloque el CHAPETÓN DEL PICO (5) en el SELLO (4)
en el PICO (6). Fig. A
• Empuje el PICO (6) en el MONTAJE DEL PICO (3).
Alinee el PICO (6) y apriete el TORNILLO DE FIJACIÓN
DEL PICO (7) con la LLAVE HEXAGONAL de 2 mm
(8) suministrada. Empuje el CHAPETÓN DEL PICO (5)
contra la pared terminada.
• Empuje el chapetón de la válvula (9, 10) sobre
la VÁLVULA (11) contra la pared terminada.
Fig. B
