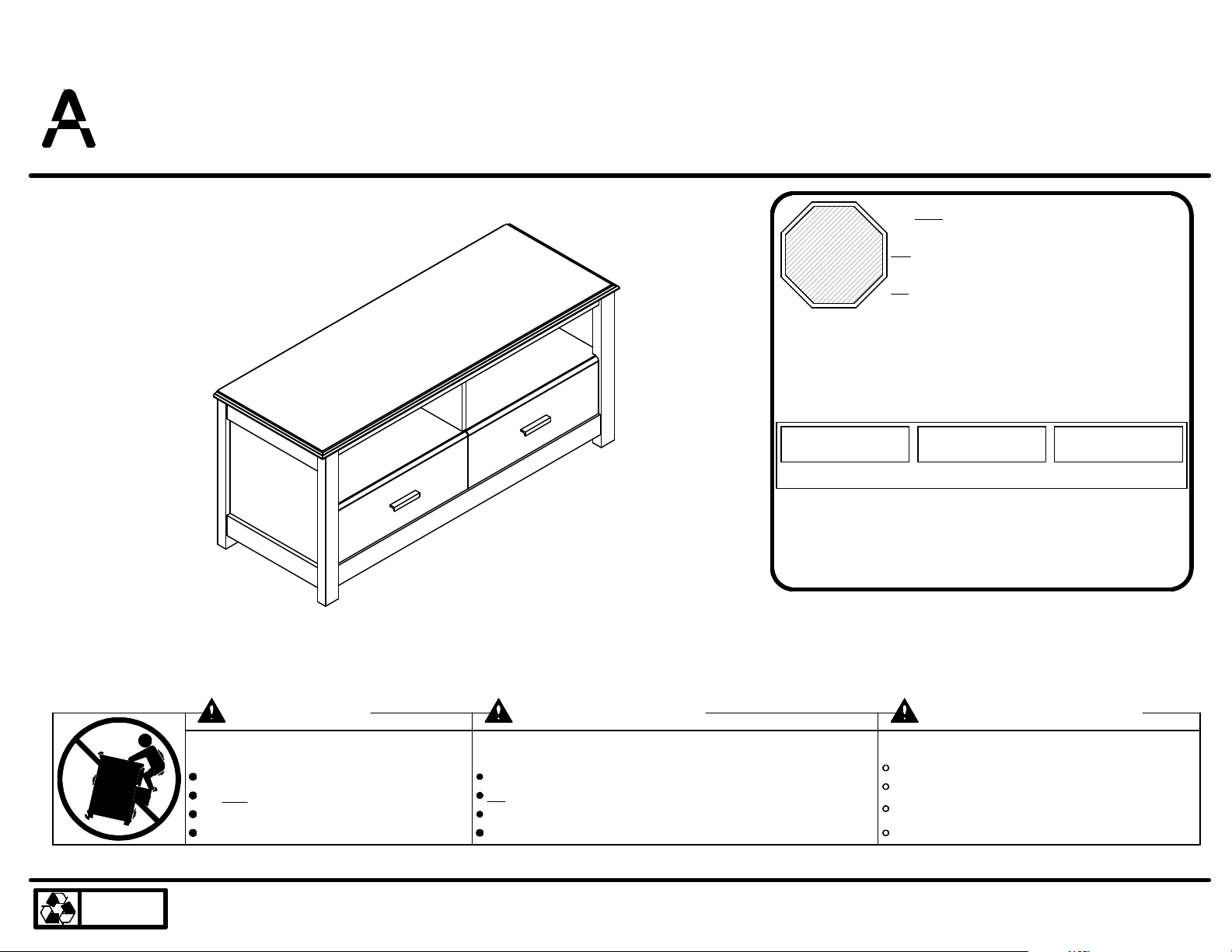

Ameriwood 1215207PCOM User manual

WARNING ADVERTENCIA AVERTISSEMENT
Unit can tip over causing severe injury
or death.
Anchor unit to stud or wall.
DO NOT allow children to climb on unit.
Put heavy items on lower shelves or drawers.
Read and ollow all assembly instructions.
Este mueble puede caerse por encima
causando daño serio o la muerte
Anolar el mueble a un espárrago muro.
NO dejar que los niños suben por encima del mueble.
Poner los articulos mas pesados en los tableros o cajones in eriores.
Leer y sequir todos de los instucciones para el montaje.
L'unité peut basculer et causer des
blessures graves ou la mort.
Fixez l'unité au mur ou à un montant.
Ne laissez PAS les en ants grimper sur le meuble
Déposez les pièces lourdes sur les tablettes ou tiroirs
du bas.
Lire et suivre toutes les instructions d'assemblage.
STOP
ALTO
ARRÊT
DO NOT RETURN PRODUCT TO THE STORE
NO REGRESAS ESTA PRODUCTO A LA TIENDA
NE RETOURNEZ PAS LE PRODUIT AU MAGASIN
Individual stores do not stock parts.
Las tiendas no tiene partes.
Les magasins individuels ne gardent pas de pièces.
I a part is missing or damaged, please visit our website or call our toll- ree customer
service line. We will gladly ship your replacement parts FREE o charge.
Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o
llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos
sus repuestos sin cargo adicional, serán totalmente gratis.
Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez
sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de
rechange GRATUITEMENT.
Need Parts or
Assistance?
Nesacitas partes o
Asistancia?
Besoin de Pièces ou
d'assistance?
WWW.AMERIWOOD.COM/PARTS
or call toll ree:
o llame a nuestra línea gratis:
ou appelez sans frais: 1-800-489-3351
For prompt, reliable service; please have your assembly manual ready.
Para servicio mas rapido y reliable por avor tenga esta manual listo.
Pour un service rapide et iable, s'il vous plaît ayez votre livret d'assembage en
main.
-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-
B341215207PCOM 0
1215207PCOM
Please Recycle
Recicle Por Favor
Réutilisez SVP
A Dorel Company
MERIWOOD
INDUSTRIES
TM

B341215207PCOM 0

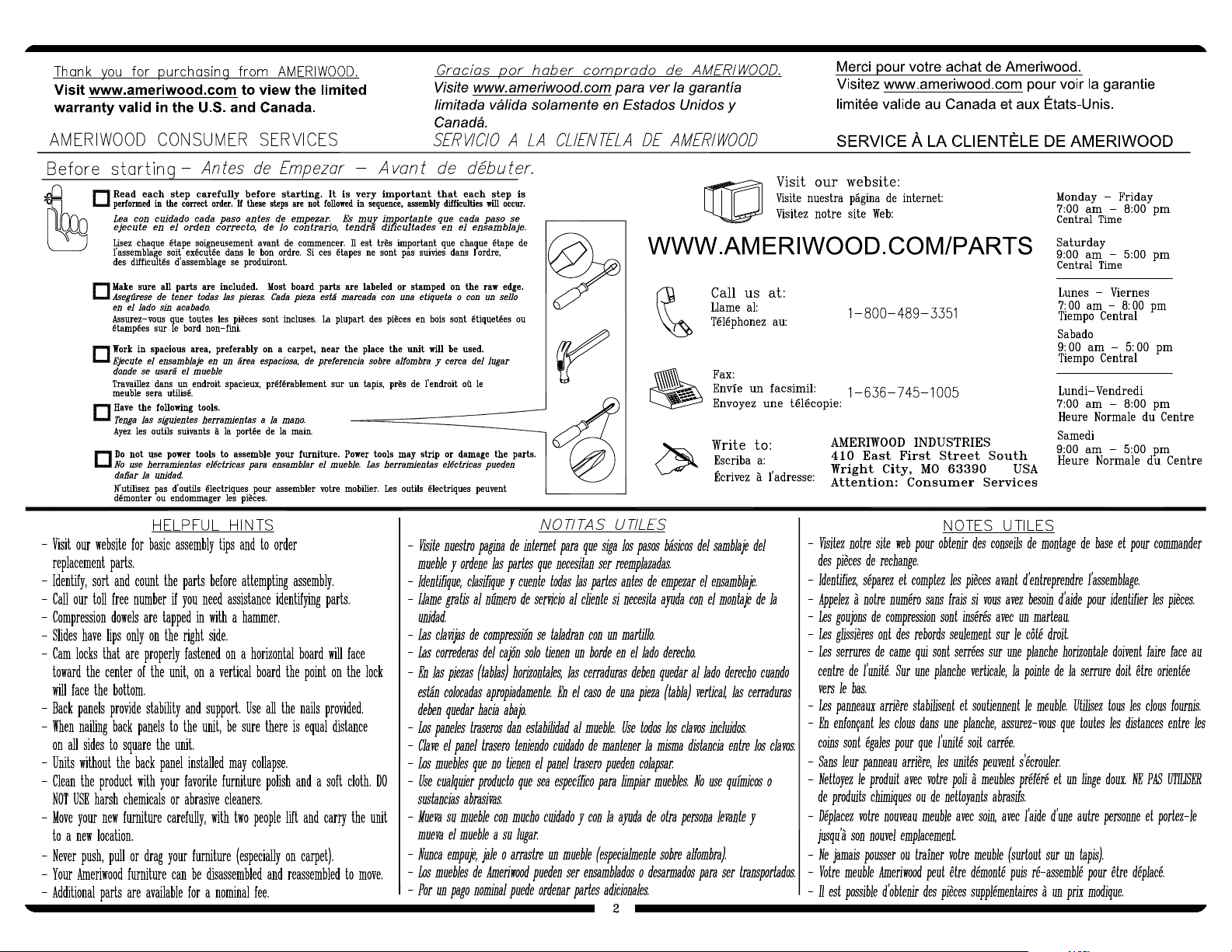

3 /30
?? www.ameriwood.com ??
PARTS - PIEZAS - PIECES
left panel
panel izquierdo
panneau gauche
31215207010
right panel
panel derecho
panneau droit
31215207020
kick
retroceso
plaque de poussée
31215207130
AB
CDEF
GHIJ K
LM
top partition
partición superior
partition supérieure
31215207030
shelf
estante
étagère
31215207070
top
cime
dessus
31215207050
bottom
fondo
fond
31215207060
bottom partition
partición de fondo
partition de fond
31215207040
left front leg
pata delantera izquierda
patte avant gauche
31215207080
right front leg
pata delantera derecho
patte avant droit
31215207090
left rear leg
pata trasera izquierda
jambe arrière gauche
31215207100
right rear leg
pata trasera derecho
jambe arrière droit
31215207110
valance
cenefa
valance
31215207120
4 side aprons
4 faldones laterales
4 tabliers
31215207140
left drawer front
frente del cajón izquierdo
façade de tiroir gauche
31215207150
right drawer front
frente del cajón derecho
façade de tiroir droit
31215207160
N O P

B341215207PCOM 0
4 /30
?? www.ameriwood.com ??
PARTS - PIEZAS - PIECES
2 left drawer sides
2 lados izquierdos del cajon
2 côté gauche de tiroir
31728302170
2 right drawer sides
2 lados derechos del cajon
2 côté droit de tiroir
31728302180
2 drawer spacers
2 espaciadores de cajón
2 espaceurs de tiroir
31215000210
2 drawer bottoms
2 cajones inferiores
2 fonds de tiroir
31215302200
back panel
panel trasero
panneau arriere
K121520700
2 drawer backs
2 cajones trasero
2 dos du tiroir
31215302190
right cabinet memberleft cabinet member left drawer runner right drawer runner
corredera de mueble derechacorredera de mueble izquierda deslizador izquierdo de cajón deslizador derecha de cajón
111
1 2
x
#A56030
c dba
1
glissière gauche du cabinet glissière droite du cabinet coulisse gauche du tiroir coulisse droite du tiroir
x
3 1
#A43600
adjustable leg
patas ajustable
patte ajustable
x
41
#A43610
leg mount
montaje de las patas
montant de patte
x
6 14
#A22500
cam lock
cerradura de leva
serrure de came
x
7
14
cam bolt
#A22510
perno de leva
boulon de came
x
8 8
#A22820
connector
conectador
raccord
x
52
#A52660
handle
el tirón
poignée
x
9 8
#A22810
connector bolt
perno del conectador
boulon de reccordement
x
2 4
#A54220
drawer bracket
soporte de caón
support de tiroir
QRS
T
U
This piece is paperboard construction. It is not made from wood but is required for the
assembly of your unit.
Esto pedazo son la construcción del cartón. Ello no son hecho de madera, pero se
requlere para la asamblea de su unidad.
Ces peèce sont de construction en carton. Alle ne sont pas fabriquées de bois, mais
nécessaires pour l'assemblage de votre meuble.

B341215207PCOM 0
5 /30
?? www.ameriwood.com ??
PARTS - PIEZAS - PIECES
x
11 2
#A21520
compression dowel
clavija de compresion
goujon de compression
x15 4
#A53600
angle bracket
support de l'angle
anaquel del ángulo
x 18 8
#A11600
1-1/4" flat head
cabeza plano 1-1/4"
tête plate 1-1/4"
x20 27
#A21110
nail
clavo
clou
tète plate 1 3/4"
cabeza plano 1 3/4"
1 3/4" lat head
x
#A13410
10 8
2
3
½ turn to fully
lock.
½ se vuelven a
totalmente
cerradura.
½ tour pour
verrouiller
complètement.
4
Tighten to fully seat. Do not over
tighten.
Apriétese a totalmente asiento. No
haga encima de apriétese.
Serrez pour mettre le siège bien en
place. Ne pas trop serrer.
Proper orientation of cam.
La orientación apropiada de leva.
Bonne orientation de la came.
1
This illustration shows how the CAM fastening system works.
Esta ilustración muestra el sistema de fijación de leva y como funciona.
Cette illustration montre le système de fixation CAME et son fonctionnement.
Lock
Apretar
Serrer
x20
#A11080
17
7/16" cabeza plano
7/16" flat head
7/16" tête plate
x x 16 26
#A12120
7/16" pan head
cabeza redondo 7/16"
tête ronde 7/16"
x 12 8
#A12940
1-1/8" pan head
cabeza redondo 1-1/8"
tête ronde 1-1/8"
x 14 4
#A13210
1-1/2" flat head
cabeza plano 1-1/2"
tête plate 1-1/2"
x 13 4
#A12950
1-1/8" flat head
cabeza plano 1-1/8"
tête plate 1-1/8"
x19 4
#A17400
7/8" machine screw
tornillo 7/8"
vis 7/8"
x
21 6
#A80250
shelf support
soporte de tablero
support de la tablette
#B64387
TV Warning Label
Etiqueta de advertencia de TV
Étiquette d'avertissement de TV
------------------
------------------
------------------
------------------
------------------
------------------
------------------
------------------
------------------
------------------
------------------
------------------

1
B341215207PCOM 0
6 /30
?? www.ameriwood.com ??
x
9 4
x
8 4
Insert connectors (8) into left panel (A) as shown. Screw two connector bolts (9) into both the left front leg (H) and left rear leg (J) as shown. Press legs
against panel (A) so connector screws (9) engages the connectors (8). Turn the screw in the center of the connector (8) clockwise to lock in place.
Inserte los conectores (8) en el panel izquierdo (A) como se muestra. Atornille dos tornillos del conector (9) en la pata delantera izquierda (H) y la pata
trasera izquierda (J) como se muestra. Presione las patas contra el panel (A) para que los tornillos del conector (9) Encaje los conectores (8). Gire el tornillo
en el centro del conector (8) para trabarlo en su lugar.
Insérez les connecteurs (8) dans le panneau de gauche (A) comme indiqué. Visser les deux boulons de connecteurs (9) dans le pied avant gauche (H) et la
patte arrière gauche (J) comme indiqué. Appuyer sur jambes contre le panneau (A) afin que les vis de fixation (9) engage les connecteurs (8). Tourner la vis
dans le centre du connecteur (8) vers la droite pour verrouiller en place.
Pilot hole in front leg (H)
closer to the bottom.
Orificio piloto en el frente de la
pierna (H) más cerca a la
parte inferior.
Trou à l'avant des jambes (H)
plus près vers le bas. Pilot hole closet to top
edge.
Armario de orificio
piloto al borde superior.
Placard avant-trou à
bord supérieur.
8
8
9
9
A
H
J
You may need to lightly tap connectors (8) with a hammer to
seat into holes.
Necesitará golpee suavemente los conectores (8) con un
martillo para asentar en los agujeros.
Vous devrez peut-être taper légèrement les connecteurs (8)
avec un marteau pour insérer dans les trous.

2
B341215207PCOM 0
7 /30
?? www.ameriwood.com ??
Insert connectors (8) into right panel (B) as shown. Screw two connector bolts (9) into both the right front leg (I) and right rear leg (K) as shown.
Press legs against panel (B) so connector screws (9) engages the connectors (8). Turn the screw in the center of the connector (8) clockwise to
lock in place.
Inserte los conectores (8) en el panel derecho (B) como se muestra. Atornille dos tornillos del conector (9) en la pata delantera derecha (I) y la
pata trasera derecha (K) como se muestra. Presione las patas contra el panel (B) para que los tornillos del conector (9) Encaje los conectores (8).
Gire el tornillo en el centro del conector (8) para trabarlo en su lugar.
B
I
K
x
8 4
x
9 4
8
8
9
9Pilot hole in front leg (I)
closer to the bottom.
Orificio piloto en el frente
de la pierna (I) más cerca
a la parte inferior.
Trou à l'avant des jambes
(I) plus près vers le bas.
You may need to lightly tap connectors (8) with a
hammer to seat into holes.
Necesitará golpee suavemente los conectores (8)
con un martillo para asentar en los agujeros.
Vous devrez peut-être taper légèrement les
connecteurs (8) avec un marteau pour insérer
dans les trous.
Pilot hole closet to top
edge.
Armario de orificio
piloto al borde superior.
Placard avant-trou à
bord supérieur.
Insérer les connecteurs (8) dans le panneau droit (B) comme indiqué.
Visser les deux boulons de connecteurs (9) sur le pied avant droit (I) et la
jambe arrière droite (K) comme indiqué. Appuyer sur jambes contre la
paroi (B) afin que les vis de fixation (9) engage les connecteurs (8).
Tourner la vis dans le centre du connecteur (8) vers la droite pour
verrouiller en place.

3
B341215207PCOM 0
8 /30
?? www.ameriwood.com ??
Finished Edge
Borde Acabado
Bord Fini
Finished Edge
Borde Acabado
Bord Fini
x
12
8
Attach two side aprons (N) to both the left panel (A) and right panel (B) as shown.
Instale dos faldones laterales (N) tanto el panel de la izquierda (A) y el panel derecho (B) como se muestra.
Fixez deux tabliers (N) à la gauche (A) et à droite de l'écran (B).
12 12
A
B
N
N
N
N

4
B341215207PCOM 0
9 /30
?? www.ameriwood.com ??
x 17 x3
1a
x
1
x 14 2
1a
1a 14
17
17
17
17
A
U
H
J
Pilot hole closet the front edge.
Orificio piloto el borde frontal del armario.
Avant-trou de placard le bord avant.
Attach drawer spacer (U) first.
Conecte primero el espaciador de cajón (U).
Fixer d'abord entretoise tiroir (U).

5
B341215207PCOM 0
10 /30
?? www.ameriwood.com ??
x 17 x3
x 14 2
b
1
x
1
B
I
K
17
14
17
17
17
1b
1b
U
Attach drawer spacer (U) first.
Conecte primero el espaciador de cajón (U).
Fixer d'abord entretoise tiroir (U).
Pilot hole closet the front edge.
Orificio piloto el borde frontal del armario.
Avant-trou de placard le bord avant.

6
B341215207PCOM 0
11 /30
?? www.ameriwood.com ??

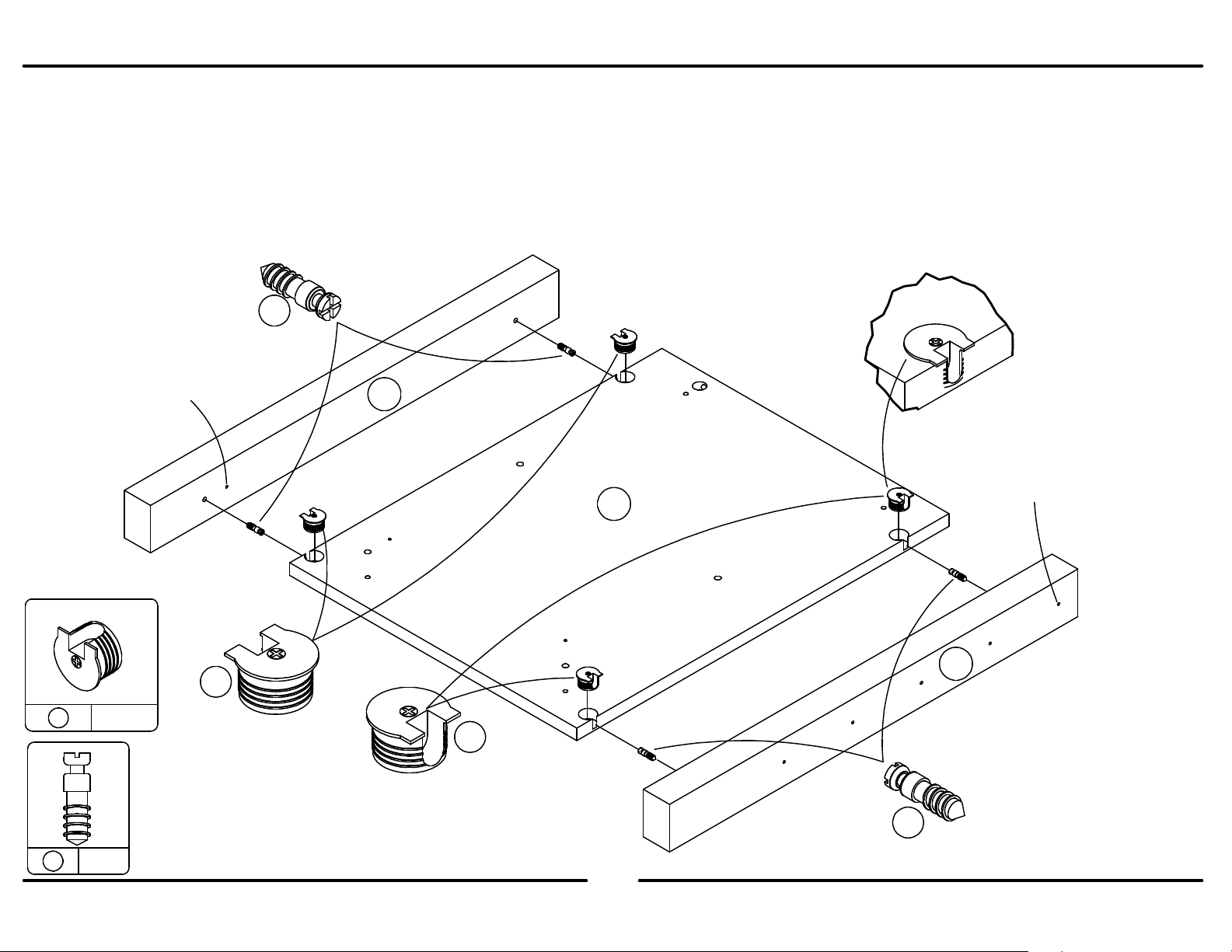

x 7 8
x
6 4
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
AB
66
7

7
B341215207PCOM 0
12 /30
?? www.ameriwood.com ??
1a
x
1
x 17 x6
b
1
x
1
x
62
x
11 2
C
DD
1a
1a
1b
1b
6
11
17 17
17
17
17
17
Finished Edge
Borde Acabado
Bord Fini
Finished Edge
Borde Acabado
Bord Fini
left surface
superficie izquierda
surface gauche
right surface
superficie derecha
surface de droite
Approx.
7/16"
11
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME

8
B341215207PCOM 0
13 /30
?? www.ameriwood.com ??
x 7 5 10
x 4
7
10
E
L
Unfinished Surface
Superficie Inacabado
Surface Non Fini
Finished Edge
Borde Acabado
Bord Fini

9
B341215207PCOM 0
14 /30
?? www.ameriwood.com ??
x
6 4
15 4x
x 16 8
x 13 4
6
6
13
13
13
13
x
4 1 x
3 1
F
M
15 16
16
3
3
4
4
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME

10
B341215207PCOM 0
15 /30
?? www.ameriwood.com ??
6
6
x
6 4
x 7 1
G
Finished Edge
Borde Acabado
Bord Fini
7
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME

11
B341215207PCOM 0
16 /30
?? www.ameriwood.com ??
10
x 2
Finished Edge
Borde Acabado
Bord Fini
C
DG
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER
Attached top partition (C) first.
Adjunta primera partición superior (C).
Attachée haut partition (C) tout d'abord.
10

12
B341215207PCOM 0
17 /30
?? www.ameriwood.com ??
10
x 2
DG
C
10
Finished Edge
Borde Acabado
Bord Fini
F

13
B341215207PCOM 0
18 /30
?? www.ameriwood.com ??
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER
A
B
F
G

14
B341215207PCOM 0
19 /30
?? www.ameriwood.com ??
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER
A
B
C
E

15
B341215207PCOM 0
20 /30
?? www.ameriwood.com ??
Assure that the unit is square.
Distance from corner to corner must be equal as shown.
Asegura que el unidad es cuadrada.
Distancia de esquina a esquina debe ser igual como se muestra por favor.
Assurez-vous que le meuble està égalité.
La distance de coin en coin doit être égale comme montré.
Flush the edge of the back panel with the bottom edge of the bottom shelf. Align
squarely and nail straight through into back edges.
Alinie el borde del panel trasero con el borde inferior del estante inferior. Alinee en
ángulo recto y clave derecho dentro o en los bordes traseros.
Alignez le bord du panneau arrière avec le bord inférieur de la tablette inférieure.
Alignez à égalité et enfoncez les clous perpendiculairement dans les bords arrière.
Carefully place unit on its front side.
Con cuidado, coloque la unidad sobre su parte frontal.
Placez soigneusement le meuble sur son devant.
20 x 27
product collapse, and/or serious injury.
Por favor asegúrese que las Parte de atrás se atan
firmemente. Todos los clavos deben manejarse en las
partes recto y deben apretarse firmemente. El fracaso para
hacer para que podría causar inestabilidad, derrumbamiento
del producto, y/o la lesión seria.
S’il-vous-plaît assurez-vous que les PANNEAUX
ARRIÈRES sont attachés solidement. Tous les clous
doivent être enfoncés perpendiculairement et solidement
dans les parties. Sinon le meuble peut devenir instable,
s’effondrer subitement et/ou causer des blessures graves.
tightened firmly. Failure to do so could cause instability,
All nails must be driven into the parts straight and
Please make sure that the Backs are attached securely.
ADVERTENCIA
AVERTISSEMENT
WARNING
x 16 10
16
16
20
raw surface
superficie cruda
surface crue
B
F
Perferated holes towards the top.
Perferated agujeros hacia arriba.
Perferated trous vers le haut.
