Amprobe AC50A User manual

User Manual
• Bedienungshandbuch
• Mode d’emploi
• Manuale d’Uso
• Manual de uso
• Bruksanvisning
AC50A
Leakage Clamp Meter

Contents
Introduction............................................................................. 2
Contents ................................................................................. 3
Transport and Storage ............................................................ 3
Safety...... ................................................................................. 3
Appropriate Usage ................................................................. 4
Feature Diagram............................................................ 4
Operation ...................................................................... 5
Preparation and safety measures ........................................... 5
Current Measurements ................................................. 6
Voltage Measurements................................................. 7
Resistance Measurements / Continuity......................... 8
MIN/MAX and peak values/ Auto Power Off ............... 8
Maintenance............................................................................ 9
Changing the battery.............................................................. 9
Calibration Interval ................................................................. 10
Specifications .......................................................................... 10
Warranty ................................................................................. 11
Repair....................................................................................... 11
1
AC50A Current Clamp Meter
Users Manual

2
References marked on instrument or in users manual
The users manual contains information and references, necessary for
safe operation and maintenance of the instrument. Prior to using the
instrument the user is kindly requested to thoroughly read the users
manual and comply with it in all sections.
Failure to read the users manual or to comply with the warnings and
references contained herein can result in serious bodily injury or ins-
trument damage
Introduction
The Amprobe AC50A is a universal, multi-purpose electrical measuring
instrument. It comply with the standards DIN VDE 0411 and EN 61010,
and provide safe, reliable operation. The Currenet Clamp is a valuable
tool for all sorts of measurements in both trade and industry.
• 3 3/4 digit liquid-crystal display
• manual range selection for current, voltage, resistance measurements
• Clamp opening 30 mm (1/2 inch)
• Switches off automatically
• Integral memory for readings
• Evaluates MIN/MAX values
• Zero-setting
• relative value function
The Amprobe Current Clamp AC50A is supplied complete with leads. After
unpacking, check that the instrument is complete, and that all accessories
are present.
Warning of a potential
danger, comply with users
manual.
Equipment protected
throughout by double
insulation or reinforced
insulation.


Caution! Dangerous vol-
tage. Danger of electrical
shock.
Caution: Risk of Electric
Shock
Conformity symbol,
the instrument com-
plies with the valid
directives. It complies
with the EMC Directive
(89/336/EEC) and the
Low Voltage Directive
(73/23/EEC) with their
valid standards.
Reference. Please use ut-
most attention. Symbol for the mar- king of electrical and
electronic equipment
(WEEE Directive
2002/96/EC).

Contents:
1 pce. Amprobe Current Clamp AC50A
2 pce. test leads with probes (red/black)
2 pce. batteries 1,5V IEC LR6
1 pce. Carrying Case
1 pce. users manual
Transport and Storage
• Please keep the original packaging for later transport, e.g. for calibra-
tion. Any transport damage due to faulty packaging will be excluded
from warranty claims.
• In order to avoid instrument damage, it is advised to remove batteries
when not using the instrument over a certain time period. However,
should the instrument be contaminated by leaking battery cells,
you are kindly requested to return it to the factory for cleaning and
inspection.
• Instruments must be stored in dry and closed areas. In the case of an
instrumentbeingtransportedinextremetemperatures,arecoverytime
of minimum 2 hours is required prior to instrument operation.
Safety
• The Amprobe Current Clamp AC50A has been manufactured and
tested to comply with the safety regulations for electronic measuring
equipment contained in IEC61010 and EN 61010, and left the factory
in a safe condition. To maintain this condition, the user must observe
the safety instructions contained in this users manual.
• Toavoidelectricshock,safetymeasuresmustbeobservedwhenworking
with voltages higher than 60V d.c. or 30 V r.m.s.(42.4 V peak).
• Before each measurement make sure that the test leads and the ins-
trument are undamaged.
• Onlyhandletestleadsandprobesonthegripsprovided.Avoidtouching
probes under any circumstances.
• Measurementsindangerousproximityofelectricalinstallationsareonly
to be executed when instructed by a responsible electrical specialist,
and never alone.
• The relevant safety regulationsforelectrical plant andequipmentmust
be observed during all operations.
• The instrument must only be used in the specified ranges.
• Before opening the instrument, it must be disconnected from
all circuits.
• Protect the instrument from prolonged exposure to direct
sunlight.
3

Appropriate Usage
• The instrument may only be used under those conditions and for those
purposes for which it was conceived. For this reason, in particular the
safety references, the technical data including environmental condi-
tions and the usage in dry environments must be followed.
• When modifying or changing the instrument, the operational safety
is no longer ensured.
• Theinstrumentmayonlybeopenedbyanauthorisedservicetechnician,
e.g. for fuse replacement.
Feature Diagram
1. Induction coil (clamp)
2. Selector switch, for type of
measurement
3. Data hold button, to memorise
reading
4. MIN/MAX value (page 8)
5. Zero setting / relative value func-
tion. Once this button is pressed,
the current reading shall be set
to zero and be used as a zero re-
ference value for all other subse-
quent measurement.
6. Frequenzy range select switch. At
50/60Hz position, only the low fre-
quencysignalismeasured.AtWide
position, signal from 40 - 1kHz is
measured.
7. Digital display
8. Input socket, for measuring vol-
tage, resistance, continuity tes-
ting
9. Hand-hold area incl. Barrier (9a)
10. Low-battery symbol
11. Zero Point / Relative Value Symbol
12. Hold symbol (Data Hold is active)
13. Min/ Max Symbol
14. Continuity Symbol
15. Analogue Bargraph
4
40
mA 4
A
60
A
40
A
OFF
ZERO
MIN/MAX
HOLD
COM
010203040
600
V
AC
400
mA
1
6
2
3
4
5
7
8
9
9a
10 11 12 13 14
15

Operation
Preparation and safety measures
Installing the battery
Before using the instrument, the battery must be installed. This is carried
out as follows:
1) Separate the instrument from any circuit, and remove the test leads.
2) Open the housing by removing the screw on the rear face.
3) Fit the new batteries (2 type 1.5 V IEC LR6), taking care that the polarity
is correct. Make sure that no wires are trapped between the 2 halves
of the housing, and close it again.
4) The instrument is now ready for use.
• The selector switch must be turned to the desired type of measurement
before the probes are connected to the unit under test (UUT).
• Before switching to a new function, the probes must always be removed
from the UUT.
• Usetheinstrumentonlyincleananddrysurroundings.Dirtandmoisture
reduce the effectiveness of the insulation, with consequent danger of
electric shock, specially when dealing with high voltages.
• Use the instrument only in the specified ranges. Before making
measurements, verify that the instrument is functioning properly, for
example by testing on a known voltage or current. Make sure that the
test leads are undamaged.
5

Current Measurements
If tangible dangerous active parts are present in the plant where you
are making measurements, individual protection equipment (e.g.
suitable covers) must be used.
Always hold the instrument below the handle shroud.
The respective accident prevention regulations established by the
professional associations are to be strictly enforced at all times regarding
tasks executed under voltage or in proximity of parts under voltage.
1) Turn selector switch (2) to the AC current range you need
2) Open the clamp, and close it round the conductor. Make sure that the
clamp properly encircles the conductor, and that there is no air gap
between the jaws. For best measurement results and highest accuracy,
have the conductor placed in center of clamp jaws.
For incorrect measurement, the display equals zero. In compliance with
the Kirchhoff’s current law states the sum of all currents equals zero.
However, this measurement layout in conjunction with a very sensitive
current clamp can be used to measure leakage currents.
6
I
I
OK
OK
OK
I+ (-I) = 0
I
40
mA4
A
60
A
40
A
OFF
ZERO
MIN/MAX
HOLD
COM
010 20 30 40
600
V
AC
400
mA
Kirchhoff

If the display is not visible during measurement, press the “HOLD”
button (3) to retain the display. The clamp can then be removed from
the conductor and the stored value read.
Voltage Measurements
Donotconnectmorethan600VAC/DCtotheinputsockets.Exceeding
these values can endanger the operator, and may result in damage
to the instrument.
Before switching to a new function, disconnect the probes from
the UUT.
Only handle test leads and probes on the grips provided. Avoid tou-
ching the probes under any circumstances.
1) Turn selector switch (2) to 400V
2) Plug the black test lead into the “COM” socket and the red lead into
the “VΩ” socket
3) Connect the probes to the UUT and read the display
If the display is not visible during measurement, press the “HOLD”
button (3) to retain the display. The probes can then be removed from
the conductor and the stored value read.
7
40 mA 4A
60 A
40A
OFF
ZERO
MIN/MAX
HOLD
COM
0 10 20 30 40
600
V
AC
400mA

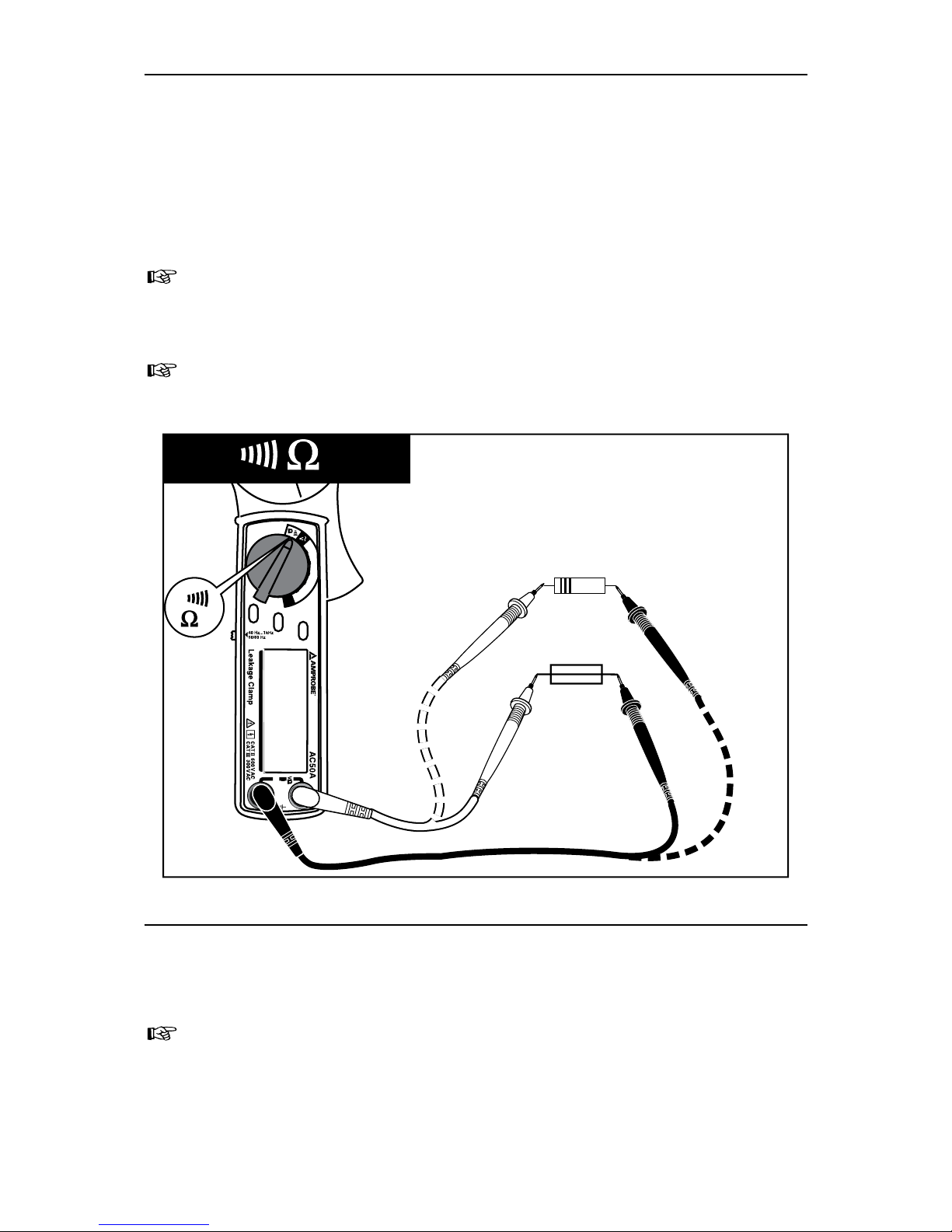

Resistance Measurements / Continuity
Disconnect the UUT from all sources of supply and check that it is at
zero voltage.
1) Turn selector switch (2) to Ω/
2) Plug the black test lead into the “COM” socket and the red lead into
the “+” socket
3) Connect the probes to the UUT and read the display
If the display is not visible during measurement, press the “HOLD”
button (3) to retain the display. The probes can then be removed from
the conductor and the stored value read.
Continuity: At a resistance less than 40 Ω(< 40 Ω) a signal is audible.
MIN/MAX and peak values/ Auto Power Off
The MIN/MAX button can be used to find either the largest or the smallest
value of a series of measurements. Pressing the MIN/MAX button activates
first the MIN mode, so that the smallest value is selected.
Pressing it a second time changes to MAX mode, for the largest value.
Pressing the button a third time returns the instrument to normal
operation.
8
40
mA 4
A
60
A
40
A
OFF
ZERO
MIN/MAX
HOLD
COM
0 10 20 30 40
600
V
AC
400
mA

Maintenance
Provided it is used in accordance with the users manual, the instrument
needs no special maintenance.
Cleaning
If the instrument is dirty after daily usage, it is advised to clean it by using
a humid cloth and a mild household detergent.
Prior to cleaning, ensure that instrument is switched off and dis-
connected from external voltage supply and any other instruments
connected (such as UUT, control instruments, etc.).
Never use acid detergents or dissolvants for cleaning.
Changing the battery
Prior to storage battery replacement, disconnect the instrument
from any circuits.
Only use batteries as described in the technical data section.
• If the symbol for Low-battery appears in the upper left corner of the
display, the battery must be changed.
This is carried out as follows:
1) Separate the Amprobe Current Clamp AC50A from any circuit, and
remove the test leads.
2) Switch the instrument off
3) Open the housing by removing the 3 screws on the rear face.
4) Remove the old batteries
5) Fit the new batteries (2 type 1.5 V IEC LR6), taking care that the polarity
is correct. Make sure that no wires are trapped between the 2 halves
of the housing, and close it again.
6) The instrument is now ready for further use.
Please consider your environment when you dispose of your one-way
batteries or accumulators. They belong in a rubbish dump for hazardous
waste. In most cases, the batteries can be returned to their point of
sale.
Please,complywiththerespectivevalidregulationregardingthereturn,
recycling and disposal of used batteries and accumulators.
If an instrument is not used over an extended time period, the batteries
must be removed. Should the instrument be contaminated by leaking
battery cells, the instrument has to be returned for cleaning and inspec-
tion to the factory.
9

Calibration Interval
We suggest a calibration interval of one year. If the instrument is used
very often or if it is used under rough conditions we recommend shorter
intervals. If the instrument is used only a few times a year, the calibration
interval can be extended to 3 years.
Specifications (at 23° C % 5° C, max. 75 % rel. humidity)
Display: 33/4, LCD incl. functions and symbols
Bargraph: 40 segments
Range Selection: manual
Auto-Power-Off: approx. 30 min.
Overload display: the left digit is blinking
Measuring rate: 20 measurements/sec. (Bargraph)
2 measurements/sec. (LCD)
Clamp opening: ca. 30 mm (1/2 inch)
Overvoltage Categorie: CAT II, 600 V
Pollution degree: 2
Height above MSL.: up to 2000 m
Battery display: at low battery
Power supply: Batterie 2 x 1,5 V IEC LR6 (alkaline)
Current Consumtion: approx. 10 mA
Operation temperature: -10° C … 50° C
Storage temperature: 20° C … 60° C
Humidity: < 75 % relative humidity
Dimension: 183 x 63,6 x 35,6 mm ( 7.2 x 2.5 x 1.4 inch)
Weight: ca. 190 g (7 oz)
Current AC
Range Resolution Accuray
50 Hz/60 Hz 40 Hz … 1 kHz
0 – 40 mA 10 µA
0 – 400 mA 100 µA ±(1,5 % rdg. +3 D) ±(2,0 % rdg. +5 D)
0 – 4 A 1 mA
0 – 40 A 10 mA
0 – 50 A 0,1 A ±(1,5 % rdg. +5 D) ±(2,0 % rdg. +5 D)
50 – 60 A 0,1 A ±(3,0 % rdg. +5 D) ±(3,5 % rdg. +5 D)
Voltage AC
Range Resolution Accuray
50 Hz/60 Hz 40 Hz … 1 kHz
0...400 V 0,1 V ±(1,0 % rdg. +3 D) ±(2,0 % rdg..± 4 D)
10

Resistance
Range Resolution Accuray Overload Protection
400 Ω0,1 Ω±(1 % rdg. +3 D) 600 V AC
Continuity
Range Resolution Beep Open Circuit Voltage
Ω/ 0,1 Ω< ca. 40 Ω< 0,4 V
Overload Protection 600 V AC
Limited Warranty and Limitation of Liability
Your Amprobe product will be free from defects in material and work-
manship for1 year from the date of purchase. This warranty does not
cover fuses, disposable batteries or damage from accident, neglect,
misuse, alteration, contamination, or abnormal conditions of operation
or handling. Resellers are not authorized to extend any other warranty
on Amprobe’s behalf. To obtain service during the warranty period, re-
turn the product with proof of purchase to an authorized Amprobe Test
Tools Service Center or to a Amprobe dealer or distributor. See Repair
Section for details. THIS WARRANTY IS YOUR ONLY REMEDY. ALL OTHER
WARRANTIES - WHETHER EXPRESS, IMPLIED OR STAUTORY - INCLUDING
IMPLIED WARRANTIES OF FITNESS FOR A PARTICULAR PURPOSE OR MER-
CHANTABILITY, ARE HEREBY DISCLAIMED. MANUFACTURER SHALL NOT
BELIABLE FORANY SPECIAL,INDIRECT, INCIDENTALOR CONSEQUENTIAL
DAMAGESORLOSSES,ARISINGFROMANYCAUSEORTHEORY.Sincesome
states or countries do not allow the exclusion or limitation of an implied
warranty or of incidental or consequential damages, this limitation of
liability may not apply to you.
Repair
Alltesttoolsreturnedforwarrantyornon-warrantyrepairorforcalibrati-
onshouldbeaccompaniedbythefollowing:yourname,company’sname,
address, telephone number, and proof of purchase. Additionally, please
include a brief description of the problem or the service requested and
include the test leads with the meter. Nonwarranty repair or replacement
charges should be remitted in the form of a check, a money order, credit
card with expiration date, or a purchase order made payable to Amprobe
Test Tools. In-Warranty Repairs and Replacement – All Countries Please
read the warranty statement that follows, and check your battery before
requesting repair. During the warranty period any defective test tool can
be returned to your Amprobe Test Tools distributor for an exchange for
the same or like product. Please check the “Where to Buy” section on
www.Amprobetesttools.com for a list of distributors near you.
11

Additionally, in the United States and Canada InWarranty repair and
replacement units can also be sent to a Amprobe Test Tools Service
Center (see below for address). Non-Warranty Repairs and Replacement
– US and Canada Non-warranty repairs in the United States and Canada
should be sent to a Amprobe Test Tools Service Center. Call Amprobe
Test Tools or inquire at your point of purchase for current repair and
replacement rates.
In USA In Canada
Amprobe Test Tools Amprobe Test Tools
1420 75th Street SW 400 Britannia Rd. E. Unit #1
Everett, WA 98203 Mississauga, ON L4Z 1X9
Tel: [phone] Tel: [phone]
Fax: [phone] Fax: [phone]
Non-Warranty Repairs and Replacement – Europe
Europeannon-warrantyunitscanbereplacedbyyourAmprobeTestTools
distributor for a nominal charge. Please check the “Where to Buy” section
on www.Amprobetesttools.com for a list of distributors near you.
European Correspondence Address*
Amprobe Test Tools Europe
P.O. Box 1186
5602 BD Eindhoven
The Netherlands
*(Correspondence only – no repair or replacement available from this
address. European customers please contact your distributor.)
12

Inhat
Einleitung / Lieferumfang............................................................2
Transport und Lagerung..............................................................3
Sicherheitsmaßnahmen ...............................................................3
Bestimmungsgemäße Verwendung............................................4
BedienelementeAnchlüsse...........................................................4
Durchführung von Messungen....................................................5
Durchführen von Stommessungen....................................6
Durhführen von Spannungsmessunge
Durchführen von Widdrstandsmessungen und
Durchgangsprüfungen.......................................................8
MX-Messung.......................................................................8
Wartung ......................................................................................9
Reinigung ..................................................................................... 9
Batteriewechsel............................................................................9
Kalibrierintervall ..........................................................................10
Technische Daten ........................................................................10
Beschränkte Gewährleistung und Haftungsbeschränkung .......11
Reparatur...................................................................................... 12
1
Bedienungshandbuch
AC50A Current Clamp Meter

Auf dem Gerät und in der Bedienungsanleitung
vermerkte Hinweise:
Die Bedienungsanleitung enthält Informationen und Hinweise, die zu
einersicherenBedienungundNutzungdesGerätesnotwendigsind.Vor
derVerwendung desGerätes istdie Bedienungsanleitungaufmerksam
zu lesen und in allen Punkten zu befolgen.
Wird die Anleitung nicht beachtet oder sollten Sie es versäumen, die
Warnungen und Hinweise zu beachten, können ernste Verletzungen des
Anwenders bzw. Beschädigungen des Gerätes eintreten.
Einleitung / Lieferumfang
Die Amprobe Stromzange AC50A ist ein universell einsetzbares Instru-
ment. Das Messgerät wird nach den Normen gebaut und gewährleistet
ein sicheres und zuverlässiges Arbeiten. Die Stromzange ist im handwerk-
lichen und industriellen Bereich eine wertvolle Hilfe. Durch die sehr hohe
Empfindlichkeit des Strombereiches, kann der Ableitstrom (Leckstrom)
eines Verbrauchers gemessen werden.
• 33/4stellige, digitale LC-Anzeige mit Balkenanzeige
• Manuelle Messbereichswahl für Strom-, Spannungs- und Widerstands-
messung
• Berührungslose Frequenzmessung
• Zangenöffnung 30 mm
• Integrierter Messwertspeicher
• MIN/MAX-Wert-Funktion
• Nulabgleich
• Relativwertmessung
2
Achtung: Warnung vor einer
Gefahrenstelle, Bedienungs-
anleitung beachten.
Schutzisolierung; Gerät
der Schutzklasse II ent-
sprechend IEC 61140.


Spannung: Vorsicht! Gefähr-
liche Spannung, Gefahr des
elektrischen Schlages.
Achtung! Zugelassen zum
einsetzen um oder zum ent-
fernen von gefährlichen ak-
tiven Leitungen (z.B. Strom-
schienen).
CE Konformitäts-Zeichen,
bestätigtdieEinhaltender
gültigen Richtlinien. Die
Anforderungen der EMV-
Richtlinie89/336/EWGund
der Niederspannungs-
richtlinie 73/23/EWG mit
den jeweils betreffenden
Normen werdenebenfalls
eingehalten.
Hinweis: Bitte unbedingt
beachten. Kennzeichnung elek- trischer und elektro-
nischer Geräte (WEEE
Richtlinie 2002/96/EG)

Im Lieferumfang sind enthalten:
1 St. Amprobe Stromzange AC50A
2 St. Messleitungen mit Prüfspitzen (rot, schwarz)
2 St. Batterie 1,5 V IEC LR6
1 St. Bereitschaftstasche
1 St. Bedienungsanleitung
Transport und Lagerung
• Bitte bewahren Sie die Originalverpackung für eine spätere Versen-
dung, z.B. zur Kalibration auf. Transportschäden aufgrund mangel-
hafter Verpackung sind von der Garantie ausgeschlossen.
• Um Beschädigungen zu vermeiden, sollten die Batterien entnommen
werden, wenn das Messgerät über einen längeren Zeitraum nicht
benutzt wird. Sollte es dennoch zu einer Verunreinigung des Gerätes
durch ausgelaufene Batteriezellen gekommen sein, muß das Gerät zur
Reinigung und Überprüfung ins Werk eingesandt werden.
• De Lagerung des Gerätes muß in trockenen, geschlossenen Räumen
erfolgen. Sollte das Gerät bei extremen Temperaturen transportiert
worden sein, benötigt es vor dem Einschalten eine Aklimatisierung
von mindestens 2 Stunden.
Sicherheitsmaßnahmen
• DieAmprobeStromzangeAC50AwurdegemäßdenSicherheitsbestim-
mungen IEC 61010, EN 61010 für elektronische Messgeräte gebaut,
geprüft und hat das Werk in sicherheitstechnisch einwand-freiem
Zustand verlassen. Um diesen Zustand zu erhalten, muß der Anwender
die Sicherheitshinweise in dieser Anleitung beachten.
• Um einenelektrischenSchlagzuvermeiden, sindVorsichtsmaßnahmen
zu beachten, wenn mit Spannungen größer als 70V d.c. oder 33 V
r.m.s.(46.7 V max.) gearbeitet wird.
• Vor jeder Messung vergewissern, dass die Messleitungen und die
Prüfgeräte in einwandfreiem Zustand sind.
• Die Messleitungen und Prüfspitzen dürfen nur an den vorgesehenen
Handgriffen (Griffflächen) angefaßt werden. Das Berühren der Prüf-
spitzen ist unter allen Umständen zu vermeiden.
• Messungen in gefährlicher Nähe elektrischer Anlagen sind nur nach
Anweisung einer verantwortlichen Elektrofachkraft und nicht alleine
durchzuführen.
• Bei sämtlichen Arbeiten müssen die Unfallverhütungsvorschriften der
gewerblichen Berufsgenossenschaften für elektrische Anlagen und
Betriebsmittel beachtet werden.
• Die Prüfgeräte dürfen nur in den spezifizierten Messbereichen eingesetzt
werden.
• VordemÖffnendesBatteriefachsüssndieGerätevonallenMesskreisen
getrennt werden.
3

• Eine Erwärmung der Geräte durch direkte Sonneneinstrahlung ist zu
vermeiden. Nur so kann eine einwandfreie Funktion und eine lange
Lebensdauer gewährleistet werden.
Bestimmungsgemäße Verwendung
• Das Gerät darf nur unter den Bedingungen und für die Zwecke einge-
setzt werden, für die es konstruiert wurde. Hierzu sind besonders die
Sicherheitshinweise,die TechnischenDatenmitdenUmgebungsbedin-
gungen und die Verwendung in trockener Umgebung zu beachten.
• Die Betriebssicherheit ist bei Modifizierung oder Umbauten nicht
mehr gewährleistet.
• Das Gerät darf nur vom autorisierten Servicetechniker, geöffnet werden.
Bedienelemente und An-
schlüsse
1. Messwertaufnehmer (Stromzange)
2. Messart-Wahlschalter mit EIN/AUS-
Schalter)
3. HOLD-Taste zum “festhalten” von
Messwerten
4. MIN/MAX-Wertfunktion
5. Relativwert: Mit der ZERO Taste
kann die Anzeige auf Null gesetzt
werden, um den relativen Wert zu
einem Messwert zu ermitteln
6. Umschalter, Frequenzbereich
Im Bereich 50/60 Hz ist die Genau-
igkeit für diesen eingeschränkten
Bereich höher wie bei Umstellung
auf 40 Hz..1 kHz.
7. Digitale Anzeige
8. EingangsbuchsenfürSpannungs-,Wi-
derstands-, und Durchgangsprüfung
9. Griffbereichmit 9a. Griffschutzkra-
gen
10. Batteries Anzeige
11. Nullpunkt/ Relativwert Anzeige
12. Hold Anzeige(Data Hold
ist aktiviert)
13. Min/ Max Anzeige
14. Durchgangs Anzeige
15. Analoge Balkenanzeige
4
40
mA 4
A
60
A
40
A
OFF
ZERO
MIN/MAX
HOLD
COM
010203040
600
V
AC
400
mA
1
6
2
3
4
5
7
8
9
9a
10 11 12 13 14
15

Durchführung von Messungen
Vorbereitung und Sicherheitsmaßnahmen
Batterien einlegen:
Bevor das Gerät in Betrieb genommen wird, müssen die Batterien einge-
legt werden. Dazu wird folgendermaßen vorgegangen.
1) Das Gerät muß vom Messkreis getrennt und alle Messleitungen
entfernt werden.
2) Das Gehäuse wird geöffnet, indem die Schraube auf der Rückseite
des Gerätes gelöst wird und der Batteriefachdeckel in Pfeil-richtung
gezogen wird.
3) Die neuen Batterien vom Typ 1,5 V IEC LR6 müssen richtig gepolt
eingesetzt und das Gehäuse wieder verschlossen werden.
4) Nun kann mit den Messungen begonnen werden.
• Der Messart-Wahlschalter muß auf der gewünschten Funktion stehen,
bevor die Prüfspitzen mit dem Messobjekt verbunden werden.
• Vor dem Umschalten auf eine neue Funktion oder einen anderen
Messbereich sind die Messleitungen stets von den Prüfobjekten zu
entfernen.
• Die Gerätedürfennur introckener undsaubererUmgebung eingesetzt
werden. Schmutz und Feuchtigkeit setzen die Isolationswiderstände
herab und können insbesondere bei großen Spannungen zu elek-
trischen Schlägen führen.
• Die Geräte dürfen nur in den angegebenen Messbereichen benutzt
werden.
• Vor jederBenutzungsen dieGeräte aufeinwandfreieFunktion geprüft
werden (z.B. an einer bekannten Strom- bzw. Spannungsquelle).
• Es ist darauf zu achten, dass die Messleitungen einwandfreiem
Zustand sind.
5
