AMS BAR 12/4 HOME User manual

Rev. 16.04.02
BAR 12/4 HOME
User Manual / Instrucciones de Usuario

1. Safety Instructions
WARNING
Please keep this User Manual for future consultation. If you sell the fixture to another
user, be sure that they also receive this instruction booklet.
Unpack and check carefully there is no transportation damage before using the fixture.
It’s important to ground the yellow/green conductor to earth in order to avoid electric
shock.
Disconnect main power before servicing and maintenance.
Maximum ambient temperature is Ta : 40℃. Don’t operate it where the temperature is
higher than this.
In the event of serious operating problem, stop using the fixture immediately. Never try
to repair the fixture by yourself. Repairs carried out by unskilled people can lead to
damage or malfunction. Please contact the nearest authorized technical assistance
center. Always use the same type spare parts.
Do not connect the device to any dimmer pack.
Do not touch any wire during operation and there might be a hazard of electric shock.
To prevent or reduce the risk of electrical shock or fire, do not expose the fixture to rain
or moisture.
The housing must be replaced if they are visibly damaged.
Do not look directly at the LED light beam while the fixture is on.
There are no user serviceable parts inside the fixture. Do not open the housing or
attempt any repairs by yourself. In the unlikely event your fixture may require service,
please contact your nearest dealer.
Due to the magnifying type lens, please keep the lens out of contact with direct sunlight.
Direct sunlight can cause heat to build up inside of the unit, which will seriously damage
unit.
Please read the instructions carefully which includes important
information about the installation, operation and maintenance.
BAR 12/4 HOME User Manual/Manual de uso P 1
EN

2. Technical Specifications
Horizontal lighting bar with 4 LED effect and stand
Each color of
Each spot includes 12 RGB LEDs of 1W each
R, G, B, can be controlled individually.
DMX 8 channels (each spot)
Smooth 0~100% dimming and variable strobe speeds.
Operation modes: DMX, Mater/Slave mode, audio, Remote
Ideal for discotheques, clubs, bars, parties, Mobile DJs, ect.
Input Voltage: AC 220V~240V 50/60Hz
Beam angle : 25º
LED: Each spot includes 12 RGB LEDs of 1W each
Dimensions: Bar length:
Unfolded height:
Weight:
600
2,88 m
5 kg
mm
3. Installation
The unit should be mounted via its screw holes on the handle. Always ensure that the
unit is firmly fixed to avoid vibration and slipping while operating. Always ensure that the
structure to which you are attaching the unit is secure and is able to support a weight of 10
times of the unit’s weight. Also always use a safety cable that can hold 12 times of the
weight of the unit when installing the fixture.
The equipment must be fixed by professionals. And it must be fixed at a place where is
out of the touch of people and has no one pass by or under it.
BAR 12/4 HOME User Manual/Manual de uso P 2
EN

4. Setting the unit
4.1Rear Panel
4.2 Main Function
To select any functions, press MENU button until the required one is shown on the display.
Select the function by ENTER button and the display will blink. Use DOWN and UP button to
change the mode. Once the required mode has been selected, press ENTER button to
setup . Back to the functions without any change press MENU button. The main functions
are shown below:
BAR 12/4 HOME User Manual/Manual de uso P 3
EN
1 . DMX input: For DMX512 link, use 3/5-pin XLR plug cable to input DMX signal.
2. Display: To show the various menus and the selected functio
3.Menu To select the program functions
4.Up To go forward in the selected functions
5.Down To go backword in the selected functions
6.Enter To confirm the selected funtions
7. Mains input：Connect to supply mains power.
8. DMX output：For DMX512 link, use 3/5-pin XLR plug cable to link the next unit.
A1: Effect 1 All bright
A2: Effect 2 Jump change
A3: Effect 3 Gradual change
A4: Sound-activated
A5: Strobe
Color: Color adjustment
Speed: Speed adjustment
DMX: DMX channels select
IP: Running effect

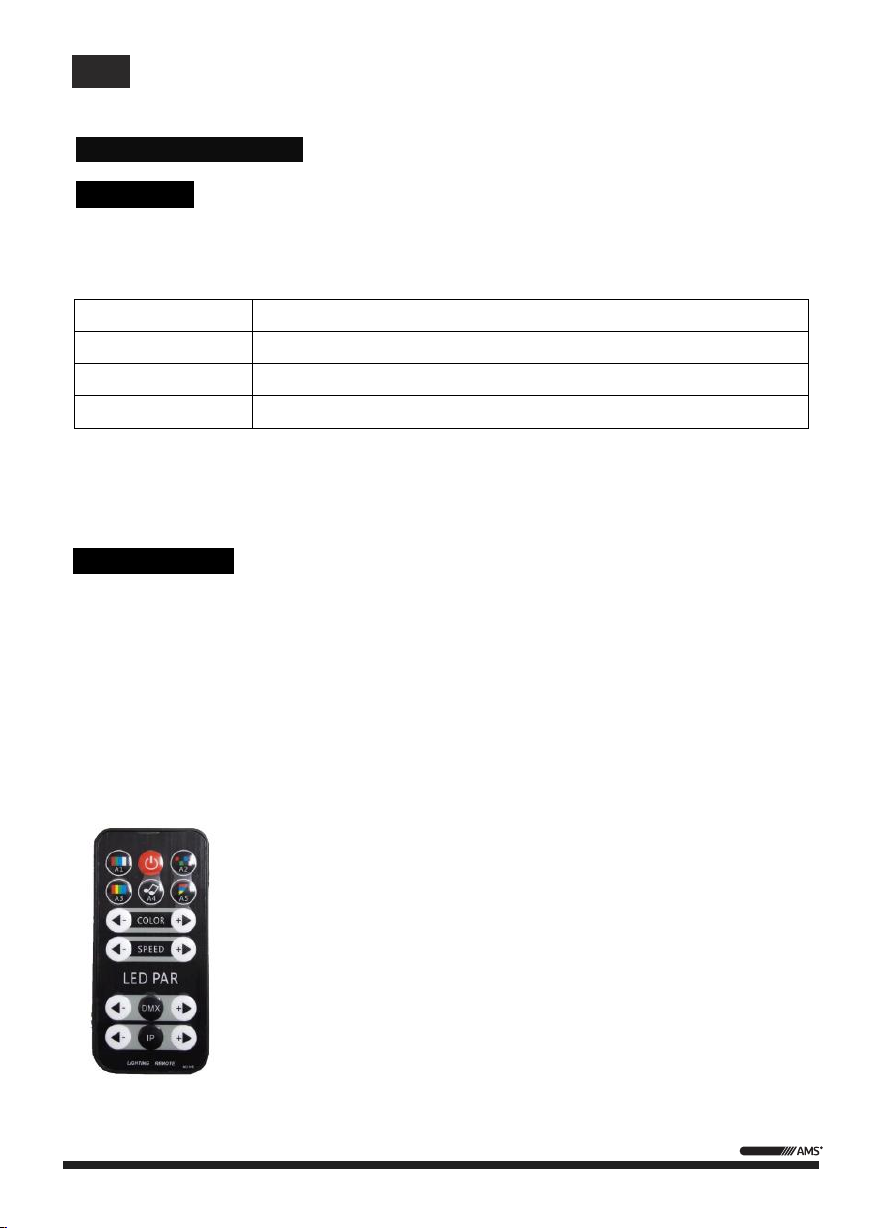

5. Controlling The Unit
You can operate the unit in three ways:
1. By master/slave built-in preprogram function
2. By DMX controller
3. By external sound running the preprogram fuction
5.1 Master/Slave Built In Preprogrammed Function
By linking the units in master/slave connection, the first unit will control the other units to
give an automatic, sound activated, synchronized light show. This function is good when you
want an instant show. You have to set the first unit in Automatic,sound activated mode . Its
DMX input jack will have nothing plugged into it.
Their DMX cables plugged into the DMX input jacks (daisy chain) and the slave led lights will
constantly on.
BAR 12/4 HOME User Manual/Manual de uso P 4
EN
A1. Solid Mode ←UP/DOWN→1-19
A2. Jump Mode ←UP/DOWN→1-32
A3. Rainbow mode ←UP/DOWN→1-11
A4. Sound active mode ←UP/DOWN→1-11
A5. Strobe Mode ←UP/DOWN→1-11
A6. Auto fade Mode Auto Run
A7. Scrolling Mode ←UP/DOWN→1-19
R. Solid Red Color intensity ←UP/DOWN→0-255
G. Solid Green Color intensity ←UP/DOWN→0-255
B. Solid Blue Color intensity ←UP/DOWN→0-255
U. Red+White Color Wash ←UP/DOWN→0-255
D. DMX Mode d.512
IP. IP Mode IP.64

6. DMX512 Value
BAR 12/4 HOME User Manual/Manual de uso P 5
EN
Channel Value Description Reminder
CH 1
0-10 No function
Macro function
11-50 Macro A1
51-100 Macro A2
101-150 Macro A3
151-200 Macro A4
201-255 Macro A5
CH 2
(Adjust CHI 1
11-50 on)
0-39 All color
Color choosing
40-59 Red
60-79 Green
80-99 Blue
100-119 Yellow
120-139 Cyan
140-159 Purple
160-179 Red+Blue
180-199 Red+Green
200-219 Green+Blue
220-255 Red+Green+Blue
CH3 0-255 Speed adjustable
CH4 0-255 Master dimming
CH5 0-255 Red dimming
CH6 0-255 Green dimming
CH7
CH8
0-255
0-255
Blue
White
dimming
dimming

1. Instrucciones de seguridad
AVISO
Por favor, lea las instrucciones cuidadosamente, incluyen
información importante sobre la instalación, manejo y
mantenimiento de la unidad
Por favor, conserve este manual de uso para futuras referencias junto con la unidad.
Desembale y compruebe cuidadosamente que no se han producido daños durante el
transporte antes de usar la unidad.
Es importante conectar el cable amarillo/verde a tierra con el fin de prevenir descargas
eléctricas.
Desconecte la alimentación antes de repararlo o limpiarlo.
La temperatura ambiente máxima es Ta: 40ºC. No opere la unidad en lugares con una
temperatura superior.
En caso de serios problemas de uso, deje de usar la unidad de inmediato. Nunca
trate de repararla por si mismo. Las reparaciones llevadas a cabo por personal no
autorizado, pueden ocasionar daños o mal funcionamiento. Por favor, contacte con su
distribuidor para obtener asistencia técnica. Use siempre los repuestos autorizados.
No conecte la unidad a un dimmer.
No toque el cableado mientras esté conectado para evitar descargas eléctricas
Para prevenir el riesgo de descargas eléctricas o fuego, no exponga la unidad a la lluvia
o la humedad.
La carcasa externa debe ser sustituida si se aprecian daños
No mire directamente la luz producida por los LED mientras la unidad está en marcha.
No hay elementos de control para el usuario en el interior. No abra la carcasa o trate
de repararla por usted mismo. En el caso de que necesite ser reparada, contacte con
su distribuidor.
Debido a la precisión de las lentes, por favor, evite que entren en contacto con la luz
solar directa.
BAR 12/4 HOME User Manual/Manual de uso P 6
ES

2. Especificaciones Técnicas
Barra horizontal con 4 efectos LED
Cada foco incluye 12 LEDs RGB de 1W c.u.
Cada color R, G, B, puede ser controlado de manera individual
Modo DMX: 8 canales (cada foco)
Suave dimmerización 0~100% con velocidad de strobo variable.
4 modos de funcionamiento: DMX, Mater/Slave, audio, Mando remoto
Ideal para discotecas, clubs, salas de fiesta, DJ móviles, etc
Alimentación : AC220V~240V 50/60Hz
Angulo del haz : 25º
LED: 12 LEDs RGB de 1W por foco
3. Instalación
La unidad debe ser montada aprovechando los puntos situados en las asas. Asegúrese de
fijarlo firmemente para evitar vibraciones o su caida durante el funcionamiento. Asegúrese
siempre que la estructura donde va a fijarlo es capaz de soportar hasta 10 veces el peso
del dispositivo.
Utilice en todo momento, un cable de seguridad capaz de soportar 12 veces el peso de la
unidad.
La unidad debe ser instalada por profesionales y fijado en un lagar fuera del alcance de
la gente.
BAR 12/4 HOME User Manual/Manual de uso P 7
ES
Dimensiones : Longitud de la barra:
Altura desplegada:
Peso:
600
2,88 m
5 kg
mm

4. Configurando la unidad
4.1Panel Trasero
4.2 Funciones principales
Para seleccionar cualquier función, presione la tecla MENU hasta que la función requerida
aparezca en pantalla. seleccione la función con el botón ENTER y la pantalla parpadeará.
Use las teclas DOWN y UP para cambiar el modo. Una vez seleccionado el modo requerido,
presione ENTER para configurar. Para ir atrás sin hacer ningún cambio, pulse MENU.
Las funciones que integra son las siguientes:
BAR 12/4 HOME User Manual/Manual de uso P 8
ES
1 . DMX input: Para recibir señal DMX 512. Utilice un cable XLR 3 pines
Para linkar la señal DMX 512 a la siguiente unidad. Utilice un cable XLR 3
2. Display: Muestra las diferentes funciones
3.Menu
4.Up
5.Down
6.Enter
7. Mains input：Conecte la alimentación
8. DMX output：
Selecciona las funciones a programar
Navega entre funciones hacia adelante
Navega entre funciones hacia atrás
Entra en los submenús
A1: Efecto 1 Todo encendido
A2: Efecto 2 Cambio (salto)
A3: Efecto 3 Cambio (gradual)
A4: Activado por audio
A5: Strobo
Color: Ajuste de color
Speed: Ajuste de velocidad
DMX: selección canales DMX
IP: Ejecución de efectos

5. Controlando la unidad
Puede hacer funcionar la unidad de 3 formas:
1. Funcionalidad master/esclavo con los programas internos
2. Controlador DMX
2. Audio externo que ejecuta los programas internos
5.1 Funcionalidad Master/esclavo
Para unir las unidades en modo master/esclavo, la primera unidad controlará al resto de
unidades de manera automática o por audio, sincronizando las unidades. Esta función es
adecuada cuando se desee generar un show rápido. Debe configurar la primera unidad en
automático o por audio. Las siguientes unidades se configuran como A001.
En cuanto al cableado, la salida de la primera unidad se conecta a la entrada de la segunda y
su salida a la entrada de la tercera y así sucesivamente.
BAR 12/4 HOME User Manual/Manual de uso P 9
ES
A1. Modo Solid ←UP/DOWN→1-19
A2. Modo Jump ←UP/DOWN→1-32
A3. Modo Rainbow ←UP/DOWN→1-11
A4. Modo Audio ←UP/DOWN→1-11
A5. Modo Strobo ←UP/DOWN→1-11
A6. Modo Auto fade Auto Run
A7. Modo Scrolling ←UP/DOWN→1-19
R. Color Rojo (intensidad) ←UP/DOWN→0-255
G. Color verde (intensidad) ←UP/DOWN→0-255
B. Color Azul (intensidad) ←UP/DOWN→0-255
U. Rojo+Blanco wash ←UP/DOWN→0-255
D. Modo DMX d.512
IP. Modo IP IP.64

6. Valores DMX
BAR 12/4 HOME User Manual/Manual de uso P 10
ES
Canal Valor Descripción Reminder
CH 1
0-10 Sin función
Macro
11-50 Macro A1
51-100 Macro A2
101-150 Macro A3
151-200 Macro A4
201-255 Macro A5
CH 2
(Ajuste CHI 1
11-50 on)
0-39 Todos los colores
Elección de color
40-59 Rojo
60-79 Verde
80-99 Azul
100-119 Amarillo
120-139 Cyan
140-159 Púrpura
160-179 Rojo+azul
180-199 Rojo+verde
200-219 Verde+azul
220-255 Rojo+verde+azul
CH3 0-255 Ajuste de velocidad
CH4 0-255 Master dimmer
CH5 0-255 Dimmer rojo
CH6 0-255 Dimmer verde
CH7 0-255 Dimmer azul
CH8 0-255 Dimmer Blanco

AUDIOMUSIC
Avda. El Saler, 6 - Pol. Ind. L´Alteró, 46460 - Silla (Valencia) Spain
Tel. [phone] Fax + 34 963 219 645
www.audiomusic.es [email protected]
