Anest Iwata SGA-3 Quick start guide

AUTOMATIC
SPRAYGUNS SERIE
General Industry
USE &
MAINTENANCE
INSTRUCTION
MANUAL
EN IT
SGA-3
To apply mold-release agent,
mold-wash, anspaer agent,
water, oil, paint, air-refresher
and lubricant.

23
Dear Customer,
We thank you for the preference you gave us and we are glad to count you among our customers. We hope the use
of this equipment will satisfy you and your staff.
ALWAYS OBSERVE WARNINGS AND CAUTIONS IN THIS MANUAL
SYMBOL WARNING HAZARD LEVEL CONSEQUENCE
WARNING POTENTIALLY
HAZARDOUS SITUATION
DEATH OR SERIOUS INJURY
CAUTION MINOR TO MODERATE INJURY
IMPORTANT PROPERTY DAMAGE
2. TECHNICAL SPECIFICATION
Max. operating air/fluid pressure: 6.8 bar (98 PSI) Air connection: G1/4"
Noise Level (LAeqT)*: 67.4 dB(A) Fluid connection: G1/4”
Weight g (lbs): 270 (0.60) Max. Temperature range: Atmosphere 5-40°C / Air-Fluid 5-43°C
*Measuring point: 1m backwards from gun, 1.6m height.
MODEL
Nozzle
Orifice
Ømm (in)
Air cap
set
Mark
Air Pressure
at gun inlet
bar (PSI)
Fluid
Output
ml/min
Air
Consumption
l/min (cfm)
Pattern
width
mm (in)
SGA-3 1.0 (0.039) SGA-3 E1 2.5 (36) 95 80 (2.8) 250 (5.1)
2.1 TECHNICAL DATA
IMPORTANT
This manual is an integral part of your automatic spray gun and must to be read carefully
before starting ANY ACTIVITY involving the use, adjustment and maintenance of the
equipment, including its handling. This manual must be stored in a safe place for any future
reference. Be sure to observe warnings and cautions in this instruction manual.
If not, it can cause paint ejection and serious bodily injury by drawing organic solvent.
This ANEST IWATA automatic spray guns complies to ATEX regulations 2014/34/EU.
Protection level: II 2 G X Suitable for using Zones 1 and 2.
X marking: Any static electricity should be discharged from the spray gun and needs to be
diverted to the ground via a conductive air hose not included.
1. IMPORTANT INFORMATIONS
WARNING FIRE AND EXPLOSION HAZARDS
SPARKS AND OPEN FLAMES ARE STRICTLY PROHIBITED
Paints can be highly flammable and can cause fire.
Do not expose to open flames, electrical goods, cigarettes etc.
SECURELY GROUND SPRAY GUN BY USING A CONDUCTIVE AIR HOSE.
ELECTRICAL RESISTENCE: <1MΩ.
ALWAYS ensure that the automatic spray gun is earthed correctly.
Insufficient grounding can cause fire and explosion due to static electric sparking.
NEVER USE THE FOLLOWING HALOGENATED HYDROCARBON SOLVENTS which can
cause cracks or dissolution on gun body (aluminium) by chemical reaction.
UNSUITABLE SOLVENTS: methyl chloride, dichloromethane, 1.2-dichloroethane,carbon
tetrachloride, trichloroethylene, 1.1.1-trichloroethane.
BE SURE THAT ALL FLUIDS AND SOLVENTS ARE COMPATIBLE WITH GUN PARTS.
3. SAFETY WARNING
WARNING PROTECTION OF HUMAN BODY
USE IN A WELL-VENTILATED SITE BY USING A SPRAY BOOTH.
If not, poor ventilation can cause organic solvent poisoning and catch fire. If you feel any
abnormality during operation, consult a medical doctor immediately.
ALWAYS WEAR PROTECTIVE GEAR (safety glasses, mask, gloves.)
If not, cleaning liquid, etc., can cause inflammation of eyes and skin.
In case of any physical discomfort for skin or eyes, immediately seek a medical advice.
WEAR EARPLUGS IF NECESSARY.
Noise level can exceed 85 dB(A), depending on operating conditions and painting site.
NEVER TRY TO STOP LEAKS BY HAND, WHEN PAINT LEAKS. In case of leaks, stop pump
immediately and reduce paint pressure down to 0 pressure.
If you feel any abnormality or receive any injury, consult a medical doctor immediately.
WARNING IMPROPER USE OF THE EQUIPMENT
NEVER EXCEED MAXIMUM OPERATING PRESSURE AND MAXIMUM OPERATING
TEMPERATURE. Use at more than Max. Operating pressure can cause explosion of Spray Gun
resulting in great danger.
ALWAYS RELEASE AIR AND FLUID PRESSURE BEFORE CLEANING, DISASSEMBLING OR
SERVICING. Otherwise, remaining pressure can cause bodily injury due to improper operation or
scattering cleaning liquid.
In order to release pressure, first stop supply of compressed air, fluid and thinner to automatic
spray gun. Next, supply only piston operating air and exhaust fluid by operating fluid needle, which
results in automatic supply stop of all compressed air.
NEVER POINT SPRAY GUN TOWARDS PEOPLE OR ANIMALS.
TIP OF FLUID NEEDLE SET HAS A SHARP POINT.
Do not touch the tip during maintenance to avoid accidents.
NEVER USE THIS GUN TO SPRAY FOODS OR CHEMICALS. Otherwise, foreign substance,
could cause corrosion of fluid passages which could adversely affect health.
NEVER ALTER THIS SPRAY GUN.
If done, it can cause insufficient performance and failure or in extreme cases, explosions.
WARNING OTHER PRECAUTIONS
SECURELY CONNECT FLUID HOSE. If hose is disconnected during operation, hazardous
hose movement and paint ejection will cause severe bodily injury.
DO NOT ENTER WORKING AREAS, WHERE ROBOTS, RECIPROCATORS, ETC. ARE
USED, UNTIL THEY HAVE BEEN TURNED OFF. Otherwise, they could cause injury.
IF SOMETHING GOES WRONG, IMMEDIATELY STOP OPERATION AND FIND THE
CAUSE. Do not use again until you have solved the problem.
NEVER USE SPARE PARTS THAT ARE NOT ANEST IWATA ORIGINALS.
USE NEUTRAL CLEANER: pH value shall be 6 to 8, otherwise could cause corrosion.
EN
SGA-3 AUTOMATIC SPRAY GUNSGA-3 AUTOMATIC SPRAY GUN
EN

45
ENEN SGA-3 AUTOMATIC SPRAY GUNSGA-3 AUTOMATIC SPRAY GUN
4. HOW TO CONNECT
CAUTION
USE CLEAN AIR FILTERED THROUGH AIR DRYER AND AIR FILTER.
WHEN USING THIS AUTOMATIC SPRAY GUN FOR THE FIRST TIME AFTER PURCHASE,
CLEAN FLUID PASSAGES AND REMOVE RUST PREVENTIVE OIL BY SPRAYING CLEANER.
Use three-way solenoid valve of more than ø 4 inner diameter cross-sectional area and air hose of over ø 6 inner
diameter and less than 10m length. If not, small diameter of solenoid valve and longer air hose between three-way
solenoid valve and gun can cause delay in operation.
FIRMLY FIX PAINT HOSE TO SPRAY GUN, TO AVOID THAT DISCONNECTION OF IT, CAN CAUSE BODILY
INJURY.
1. Fit the gun to a stand or fitting stay, aim at spraying direction and secure it firmly with fixing bolts.
2. Connect atomizing air hose to atomizing air side (CAP marked side) tightly.
3. Connect a fluid hose to fluid nipple tightly.
4. Supply compatible cleaner to automatic gun and flush the fluid passages by spraying cleaner.
5. Supply paint to the gun, test spray and adjust fluid output as well as pattern width.
4.1 CONNECTION EXAMPLE OF AIR HOSE AND FLUID HOSE
5. HOW TO OPERATE
Suggested operating air pressure is 2.5 to 3.5 bar (36 to 50 PSI).
Recommended paint viscosity differs according to paint property and painting conditions. 15 to 23 sec. / Ford
cup#4 is recommendable.
Keep fluid output as small as possible to the extent that the job will not be hindered. It will lead to better finishing
with fine atomization.
The gun should be held so that it is perpendicular to the surface of the work piece at all times. Then, the gun
should move in a straight and horizontal line. Arcing the gun causes uneven painting.
Set the spray distance from the gun to the work piece as near as possible within the range of 150-200 mm (5.9-
7.9 in).
IMPORTANT
In case of the SGA-3 automatic spray gun, both the atomizing and piston operating air are supplied to the gun by
one air hose. An improper setting of the air pressure will malfunction the piston operation. Valve orifice inside
three-way solenoid valve should be minimum Ø 4mm (0.157 in) and also operating air hose length should be
within 10m (32.8ft) with the inner diameter more than Ø 6mm (0.236 in) to avoid delayed operation and any
kind of failure.
BEFORE CARRYING OUT MAINTENANCE AND INSPECTION ALWAYS OBSERVE SAFETY WARNING
INDICATIONS.
ONLY AN EXPERIENCED PERSON WHO IS FULLY CONVERSANT WITH THE EQUIPMENT CAN DO MAINTE-
NANCE AND INSPECTION.
FIRST RELEASE AIR AND PRESSURE FULLY ACCORDING TO ITEM NO. 3 OF “IMPROPER USE OF EQUIPMENT”
OF WARNING ON PAGE .
NEVER DAMAGE FLUID NOZZLE TIP, FLUID NEEDLE OR AIR CAP HOLES.
NEVER IMMERSE THE SPRAY GUN COMPLETELY IN LIQUIDS SUCH AS THINNER.

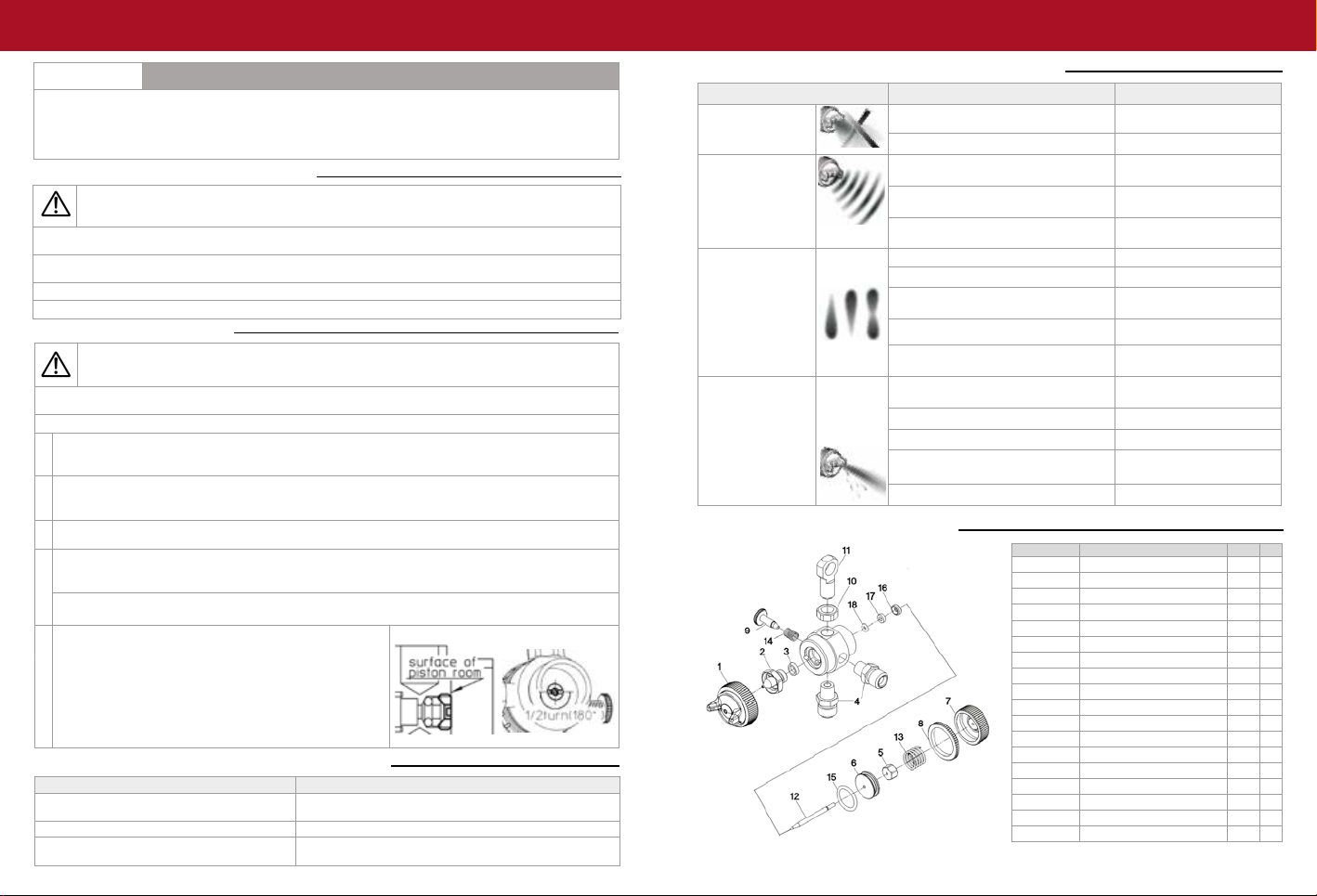

6. MAINTENANCE AND INSPECTION
6.2 INSPECTION AND REPLACEMENT STANDARD
WHERE TO INSPECT REPLACEMENT PART
Each hole passage of air cap set (1) and uid nozzle
set (2).
Replace air cap or uid nozzle if they are crushed or deformed.
Packings and O'rings. Replace if deformed or worn out.
Leakage from seat secon between uid nozzle
(2) and piston (6).
Replace them if there is any leakage even after cleaning.
THE FLUID PASSAGES OF THE GUN, MUST BE CLEANED THOROUGHLY AFTER EACH USE,
ESPECIALLY AFTER USE WITH BI-COMPONENT PAINTS. INCOMPLETE CLEANING CAN CAUSE
DEFECTIVE PATTERN SHAPE.
NEVER SOAK AIR CAP IN CLEANING LIQUID FOR EXTENDED PERIOD EVEN IF CLEANING.
NEVER USE METAL BRUSH TO CLEAN THE GUN.
1. Drain remaining paint from spray gun, into a suitable container. Spray a small amount of cleaning liquid to clean
uid passages and air cap set. Incomplete cleaning can cause failure of paern shape and uniform parcles.
2.
Clean each secon with brush soaked with cleaning liquid and wipe out with waste cloth. Do not immerse the
whole gun in cleaning liquid. Otherwise, it can damage the gun. When cleaning, never scratch any holes of air
cap set, uid nozzle or piston set.
3. Before disassembly, fully clean uid passages. During disassembly, do not scratch seat secon.
A_Disassemble piston set. First remove uid adjustment knob and pull it by holding end of piston. Ensure that
piston spring does not suddenly y out because uid adjustment knob is strongly pushed by piston spring.
B_Disassemble uid nozzle (Use ring spanner and box wrench). Remove uid nozzle while piston set is kept
pulled backwards, in order to protect seated secon of uid nozzle and piston set.
4. When adjusng uid needle packing, rst ghten air
valve packing seat unl the seat reaches surface of pi-
ston room of gun body. Then ghten further the seat
by one half turn. If you ghten uid needle packing too
much, uid needle set will not move smoothly, resulng
in paint leakage from p of uid nozzle. Try to adjust it
carefully while pulling piston and conrming movement
of uid needle set.
6.1 CLEANING PROCEDURE

67
OSSERVARE SEMPRE LE AVVERTENZE E LE PRECAUZIONI CONTENUTE IN
QUESTO MANUALE DI ISTRUZIONI
SIMBOLO AVVERTENZE LIVELLO DI PERICOLO CONSEGUENZE
AVVERTENZE SITUAZIONE
POTENZIALMENTE
PERICOLOSA
SERI RISCHI PER LA SALUTE E LA VITA
ATTENZIONE RISCHI MODERATI
IMPORTANTE DANNI MATERIALI
ITEN SGA-3 PISTOLA AUTOMATICASGA-3 AUTOMATIC SPRAY GUN
7. PROBLEMS CAUSES AND REMEDIES
PROBLEM CAUSE REMEDY
SPRAY GUN
DOES NOT SPRAY
Fluid adj. knob (7) closed. Check and adjust it.
Tip hole of nozzle obstructed. Check and clean it.
INTERMITTENT
SPRAY PATTERN
Air escapes from fluid nozzle (2) and
tapered seat of gun body.
Check , clean & replace if
necessary.
Air escapes from fluid passages because
O’ring is worn out. Replace O’ring.
Air escapes from fluid hose joint. Tighten.
DEFECTIVE
SPRAY PATTERN
Dirty nozzle (2) or air cap set (1). Clean carefully.
Nozzle (2) or air cap (1) has been damaged. Replace if damaged.
Fluid nozzle (2) is loose or not property
fitted.
Tighten or remove and clean its
seated section.
Paint viscosity too high or too low. Dilute paint or increase vis-
cosity.
Fluid output too high or too low. Adjust fluid adj. knob (7) to
reduce or increase.
LEAKING
Fluid nozzle (2), piston set (6) or gun body,
dirty, damaged or worn on seat. Clean & replace if necessary.
Piston spring set (14) is worn. Replace.
Fluid nozzle (2) and gun body are loose. Tighten.
Piston set is dirty. Clean & replace the O’ring if
necessary.
Piston O’ring is worn. Replace.
8. SPARE PARTS LIST
n Marked parts are wearable parts.
2. SPECIFICHE TECNICHE
Max. pressione d’esercizio 6.8 bar (98 PSI) Raccordo aria:G1/4"
Livello di rumorosità (LAeqT)*: 67.4 dB(A) Raccordo del materiale:G1/4”
Peso g (lbs): 270 (0.60) Max. Temperatura: Ambiente 5-40°C / Aria-Fluido 5-43°C
*Punto di misurazione: 1 m dietro la pistola, 1.6 m d’altezza.
MODELLO
Ugello
Materiale
Ømm (in)
Sigla
Ugello aria
Pressione aria
in entrata
bar (PSI)
Portata
Fluido
ml/min
Consumo
aria
l/min (cfm)
Larghezza
ventaglio
mm (in)
SGA-3 1.0 (0.039) SGA-3 E1 2.5 (36) 95 80 (2.8) 250 (5.1)
2.1 DATI TECNICI
IMPORTANTE
Questo manuale è parte integrante della pistola automatica e deve essere letto
attentamente prima di procedere con qualsiasi operazione che comprende la messa
in funzione, la manutenzione della pistola, compresa la sua manipolazione. Il presente
manuale deve essere conservato in un luogo sicuro per ogni eventuale futuro riferi-
mento. Assicurarsi di osservare sempre le avvertenze e le precauzioni contenute nel
suddetto manuale di istruzioni. In caso contrario, si potrebbe verificare l’espulsione
della vernice con conseguenti danni fisici causati dai solventi organici.
Questa pistola automatica ANEST IWATA è conforme alla Direttiva 2014/34/EU rela-
tiva alle apparecchiature e ai sistemi di protezione destinati all’uso in atmosfere poten-
zialmente esplosive. Livello di protezione: II 2 G X Adatto per l’utilizzo nelle zone 1 e 2.
Marcatura X: Ogni tipo di elettricità statica deve essere scaricata dalla pistola e devi-
ata a terra tramite un tubo dell’aria conduttivo (non incluso).
1. INFORMAZIONI IMPORTANTI
AVVERTENZE RISCHI D’INCENDI ED ESPLOSIONI
LA PRESENZA DI FIAMME LIBERE E LA PRODUZIONE DI SCINTILLE È SEVERAMENTE
VIETATA. Le vernici possono essere altamente infiammabili e quindi essere causa di gravi
incendi. Evitare ogni azione che potrebbe provocare incendi, come fumare, creare scintille o
utilizzare attrezzature elettriche non idonee.
COLLEGARE CORRETTAMENTE A TERRA LA PISTOLA AUTOMATICA, UTILIZZANDO
UNA TUBAZIONE ARIA CONDUTTIVA. RESISTENZA ELETTRICA: <1MΩ. VERIFICARE
SEMPRE il corretto collegamento a terra della pistola. Un’inadeguata o insufficiente messa a
terra potrebbe essere causa di incendi o esplosioni provocati da scintille prodotte dall’elet-
tricità statica.
MAI UTILIZZARE SOLVENTI IDROCARBURI ALOGENATI, che potrebbero causare danni
e scioglimento delle parti in alluminio del corpo pistola, provocati da reazioni chimiche.
SOLVENTI INCOMPATIBILI: cloruro di metile, diclorometano, 1.2-dicloroetano, tetracloruro
di carbonio, tricloroetilene, 1.1.1-tricloroetano. ASSICURATEVI CHE TUTTI I MATERIALI ED
I SOLVENTI SIANO COMPATIBILI CON LE PARTI DELLA PISTOLA.
3. AVVERTENZE DI SICUREZZA
CODE DESCRIPTION Ref.
93014820 AIR CAP SET 1
93044980 FLUID NOZZLE 2
n
93902980 PACKING 3
n
94013152 JOINT 4
93091980 NUT 5
93220980 PISTON 6
93014810 FLUID ADJUST KNOB 7
93024980 JAM NUT 8
93120981 SPREAD ADJ. KNOB 9
93213981 HEX NUT 10
93240981 FIXING BOLT 11
93060980 FLUID NEEDLE 12
n
93223980 SPRING 13
93248980 PISTON SPRING 14
93903980 PISTON O’RING 15
n
93093160 AIR VALVE PACKING SEAT 16
93502540 BACK RING 17
n
96997085 O’RING 18
n

89
AVVERTENZE ALTRE PRECAUZIONI
COLLEGARE SALDAMENTE LA TUBAZIONE DELLA VERNICE AL RACCORDO DEL
MATERIALE della pistola. L’eventuale scollegamento della tubazione della vernice durante
le operazioni di verniciatura e la fuoriuscita di materiale, potrebbero provocare gravi ferite
al corpo.
MAI ENTRARE NELLE AREE DI LAVORO DELLE ATTREZZATURE (come: robot, reciprocatori,
ecc.), FINCHÉ QUESTE NON SIANO STATE DISATTIVATE. Altrimenti , il contatto con i macchi-
nari in funzione potrebbe essere causa di incidenti e ferimenti.
NEL CASO DI MALFUNZIONAMENTI, SOSPENDERE IMMEDIATAMENTE LE OPERAZIONI DI VERNICIATURA
PER LA RICERCA DEL GUASTO. Non utilizzare nuovamente l’attrezzatura, finché il problema non verrà risolto.
MAI UTILIZZARE ALTRI COMPONENTI O PARTI DI RICAMBIO CHE NON SIANO ORIGINALI ANEST IWATA.
UTILIZZARE SEMPRE UN DETERGENTE NEUTRO: il cui valore pH dovrà essere compreso tra 6 e 8, per evitare
eventuali rischi di corrosione dei materiali che compongono il prodotto.
AVVERTENZE RISCHI PER LA SALUTE E PROTEZIONI DEL CORPO
UTILIZZARE SEMPRE LA PISTOLA AUTOMATICA IN AMBIENTI BEN VENTILATI O
NELLA CABINA DI VERNICIATURA. Una ventilazione inadeguata o insufficiente potrebbe
provocare un’intossicazione da solventi organici o causare incendi. Se dovesse presentarsi
un qualsiasi disturbo fisico durante le fasi di lavoro, consultare immediatamente un medico.
INDOSSARE SEMPRE INDUMENTI PROTETTIVI (OCCHIALI DI PROTEZIONE, MASCHERA,
GUANTI). Altrimenti i prodotti per la pulizia potrebbero provocare infiammazione agli occhi
ed alla pelle. Nel caso in cui si verificasse anche il più lieve rischio di danno fisico per gli occhi
o la pelle, consultare immediatamente un medico.
Il livello di rumorosità potrebbe superare gli 85 dB (A), a seconda delle condizioni di oper-
atività e del luogo di verniciatura. INDOSSATE TAPPI AFONIZZANTI SE RISULTASSE
NECESSARIO.
NON CERCARE MAI DI FERMARE LE PERDITE DI VERNICE CON LE MANI. In caso di
trafilamenti, arrestare immediatamente la pompa e ridurre la pressione della stessa a 0 bar.
Se dovesse verificarsi un qualsiasi disturbo fisico durante le fasi di lavoro, consultare imme-
diatamente un medico.
AVVERTENZE RISCHI DI USO IMPROPRIO
NON SUPERARE MAI LA MASSIMA PRESSIONE O LA MASSIMA TEMPERATURA DI
ESERCIZIO. Un utilizzo ad una pressione superiore a quella massima, potrebbe causare
l’esplosione della pistola provocando gravi danni.
SCARICARE SEMPRE LA PRESSIONE DELL’ARIA E DELLA VERNICE PRIMA DELLE OPERAZIONI DI PULIZIA,
SMONTAGGIO O MANUTENZIONE DELLA PISTOLA. Altrimenti la pressione residua potrebbe provocare lesioni
al corpo, causate da operazioni scorrette o da dispersione dei liquidi usati per la pulizia.
Per scaricare la pressione, innanzitutto chiudere l’alimentazione dell’aria compressa e del fluido alla pistola automatica.
Quindi fornire solo aria per il funzionamento del pistone per il relativo scarico del fluido attraverso l’azione dell’astina,
che provoca l’arresto automatico dell’alimentazione dell’aria compressa.
MAI PUNTARE LA PISTOLA IN DIREZIONE DEL CORPO UMANO O DI ANIMALI.
L’ESTREMITA’ DELL’ASTINA E’ TAGLIENTE. Per non rischiare di ferirsi, evitare di toccarne l’estremità durante le
operazioni di manutenzione.
MAI UTILIZZARE LA PISTOLA PER SPRUZZARE PRODOTTI ALIMENTARI O MEDICINALI. Altrimenti la miscela
di sostanze estranee potrebbe causare la corrosione dei passaggi vernice, con conseguenti danneggiamenti alla
pistola e rischi per la salute.
MAI MODIFICARE LA PISTOLA AUTOMATICA. Altrimenti potrebbero verificarsi, malfunzionamenti o in casi
estremi esplosioni.
4. COLLEGAMENTO
ATTENZIONE
PER ALIMENTARE LA PISTOLA UTILIZZARE SEMPRE ARIA FILTRATA ED ASCIUTTA.
SI CONSIGLIA L’USO DI UN FILTRO CON SCARICO AUTOMATICO DI CONDENSA ED
ESSICCATORE.
QUANDO SI UTILIZZA LA PISTOLA PER LA PRIMA VOLTA DOPO L’ACQUISTO, PULIRE I PASSAGGI DEL
MATERIALE SPRUZZANDO DETERGENTE COMPATIBILE PER RIMUOVERE L’OLIO ANTIRUGGINE.
Utilizzare una valvola solenoide a tre vie che abbia un diametro interno almeno di 4 mm ed un tubo d’aria che
abbia il diametro interno maggiore di 6 mm e una lunghezza non maggiore di 10m. In quanto, una valvola solenoide
con un diametro inferiore a 4 mm ed una maggiore lunghezza tra la valvola e la pistola potrebbero causare ritardi
nelle operazioni.
COLLEGARE SALDAMENTE LA TUBAZIONE DELLA VERNICE AL RACCORDO MATERIALE DELLA PISTOLA,
PER EVITARE CHE IL SUO SCOLLEGAMENTO ACCIDENTALE DURANTE LE OPERAZIONI DI VERNICIATURA,
POSSA CAUSARE GRAVI FERITE AL CORPO.
1. Collegare la pistola alla staffa di fissaggio, direzionarla per la verniciatura e fissarla con i dadi di fissaggio.
2. Collegare saldamente la tubazione dell’aria d’atomizzazione al raccordo dell’aria d’atomizzazione (siglato A).
3. Collegare saldamente la tubazione della vernice al raccordo materiale.
4. Fornire un detergente compatibile alla pistola automatica e pulire i passaggi del fluido spruzzando detergente.
5. Alimentare la pistola con la vernice, verificare lo spruzzo, regolare la fuoriuscita del materiale ed il ventaglio.
4.1 ESEMPIO DI COLLEGAMENTO DELLA TUBAZIONE DELL’ ARIA E DELLA VERNICE
5. COME OPERARE
La pressione d’aria consigliata è compresa tra 2.5 e 3.5 bar (36 a 50 PSI).
La viscosità della vernice può variare in base alle proprietà della vernice e le condizioni di verniciatura. E’ consiglia-
ta una viscosità tra 15 a 23 sec/Coppa Ford #4.
Mantenere la portata del fluido quanto più ridotta possibile nella misura in cui il lavoro non venga ostacolato. Ciò
comporterà una migliore finitura con una atomizzazione molto fine.
Durante le operazioni di verniciatura l’assetto della pistola dovrebbe essere mantenuto sempre perpendicolare
alla superficie del pezzo di lavorazione. Inoltre la pistola dovrebbe operare sempre per linee orizzontali. Eventuali
spostamenti potrebbero provocare una verniciatura non uniforme.
Impostare la distanza di spruzzatura dalla pistola al pezzo dai lavorazione il più vicino possibile entro un intervallo
di 150-200 mm (5.9-7.9 in).
IT
SGA-3 PISTOLA AUTOMATICASGA-3 PISTOLA AUTOMATICA
IT

10 11
7. GUIDA ALLA RISOLUZIONE DEI PROBLEMI
PROBLEMA CAUSA RIMEDIO
MANCATA
FUORIUSCITA
DI VERNICE
Regolazione materiale (7) non sufficiente-
mente aperta.
Verificare e regolare.
Foro ugello materiale (2) ostruito. Verificare e pulire
ATOMIZZAZIONE
AD
INTERMITTENZA
Trafilamento dell’aria tra l’ugello materiale (2)
e la sede conica del corpo pistola.
Verificare, pulire o sostituire se
necessario.
L’aria trafila dai passaggi del fluido perché
l’O’ring è usurato.
Sostituire l’O’ring.
L’aria trafila dal raccordo della tubazione
vernice.
Stringere.
DIFETTI DEL
VENTAGLIO
Ugello materiale (2) o ugello aria (1) incrostati di vernice. Pulire accuratamente.
Ugello materiale (2) o ugello aria (1) danneggiati. Sostituire.
Ugello materiale (2) allentato o non inserito
correttamente.
Stringere o rimuovere e pulire la
sezione della sua sede.
Viscosità vernice troppo elevata o troppo
bassa.
Diluire la vernice o aumentare la
viscosità.
Portata della vernice troppo elevata o troppo
bassa.
Registrare la regolazione astina (13),
per ridurre o aumentare la portata.
TRAFILAMENTI
Ugello materiale (2), pistone (6) o corpo pistola,
incrostati, danneggiati o usurati nella loro sede.
Pulire o sotituire se necessario.
La molla del pistone è usurata Sostituire.
L’ugello materiale ed il corpo pistola sono allentati. Stringere.
Il pistone é incrostato. Pulire o sostituire l’O’ring.
O’ring del pistone é danneggiato. Sostituire.
8. ELENCO PARTI DI RICAMBIO
CODICE DESCRIZIONE Pos.
93014820 SET UGELLO ARIA 1
93044980 UGELLO MATERIALE 2
n
93902980 GUARNIZIONE 3
n
94013152 RACCORDO 4
93091980 DADO 5
93220980 PISTONE 6
93014810 REGOLAZIONE MATERIALE 7
93024980 CONTRODADO 8
93120981 REGOLAZIONE VENTAGLIO
9
93213981 DADO ESAGONALE 10
93240981 DADO FISSAGGIO 11
93060980 ASTINA 12
n
93223980 MOLLA PISTONE 13
93248980 MOLLA REG. VENTAGLIO 14
93903980 O’RING PISTONE 15
n
93093160 SEDE GUARNIZIONE 16
93502540 ANELLO DI FERMO 17
n
96997085 O’RING 18
n
n
Le par contrassegnate sono quelle soggee ad usura.
IMPORTANTE
Nel caso della SGA-3 l’aria d’atomizzazione e l’aria di funzionamento del pistone passa attraverso un’unica tuba-
zione, quindi un errato settaggio della pressione dell’aria può provocare un cattivo funzionamento nelle operazio-
ni del pistone. Il diametro interno della valvola solenoide a tre vie dovrebbe misurare minimo Ø 4 mm (0.157 in)
ed il tubo aria non dovrebbe essere più lungo di 10 m (32.8 ft) ed avere un diametro interno maggiore di Ø 6 mm
(0.236 in) per evitare ritardi durante le operazioni e difetti nelle applicazioni.
ATTENZIONE! PRIMA DI PROCEDERE A QUALSIASI OPERAZIONE D’ISPEZIONE E MANUTENZIONE,
LEGGERE SEMPRE ED OSSERVARE SCRUPOLOSAMENTE TUTTE LE INDICAZIONI SULLE AVVERTENZE DI
SICUREZZA CONTENUTE NEL PRESENTE MANUALE.
LA MANUTENZIONE E L’ISPEZIONE SONO OPERAZIONI CHE DEVONO ESSERE ESEGUITE ESCLUSIVAMENTE
DA PERSONALE ESPERTO.
INNANZI TUTTO SCARICARE L’ARIA E LA PRESSIONE SECONDO LE INDICAZIONI RIPORTATE NEL PUNTO dei
“RISCHI DI USO IMPROPRIO” DEL CAPITOLO SULLE AVVERTENZE DI SICUREZZA.
MAI DANNEGGIARE I FORI DELL’UGELLO ARIA, UGELLO MATERIALE O LA PUNTA DELL’ASTINA.
MAI IMMERGERE COMPLETAMENTE LA PISTOLA NEI LIQUIDI COME SOLVENTE.
6. MANUTENZIONE ED ISPEZIONE
6.2 ISPEZIONI E SOSTITUZIONI STANDARD
PARTI DA CONTROLLARE PARTI DA SOSTITUIRE
Ogni foro di passaggio dell’ugello aria (1) e dell’ugello
materiale (2).
Sostuire l’ugello aria e l’ugello materiale se schiaccia o deforma.
Guarnizioni ed O’ring. Sostuire se danneggiate o deformate.
Tralamen dalle sezioni delle sedi tra l’ugello ma-
teriale (2) e il pistone (6).
Sostuirli in caso di perdite anche dopo la pulizia.
I PASSAGGI DELLA VERNICE DEVONO ESSERE ACCURATAMENTE PULITI DOPO OGNI UTILIZZO
DELLA PISTOLA ED IN PARTICOLAR MODO DOPO, L’USO DI VERNICI BI-COMPONENTI. UNA
PULIZIA INCOMPLETA POTREBBE CAUSARE DIFETTI ALLA FORMA DEL VENTAGLIO.
MAI LASCIARE IMMERSO L’UGELLO ARIA NEL DETERGENTE PER UN PERIODO PROLUNGATO, ANCHE
DURANTE LA PULIZIA.
MAI UTILIZZARE SPAZZOLINI METALLICI PER LA PULIZIA DELLA PISTOLA.
1.
Scaricare sempre la vernice residua dalla pistola in un contenitore adao. Spruzzare una piccola quantà di de-
tergente per pulire i passaggi del materiale e l’ugello aria. Una pulizia incompleta può causare dife della forma
del verntaglio ed una verniciatura non uniforme.
2.
Pulire ogni sezione con uno spazzolino imbevuto di solvente, ed un panno assorbente. MAI immergere completa-
mente la pistola nel detergente per evitarne il danneggiamento . Durante la pulizia evitate di graare le superci
dei fori dell’ugello aria, dell’ugello materiale o del pistone.
3. Prima dello smontaggio della pistola detergere tu i passaggi vernice. Durante lo smontaggio fate aenzione a
non graare le sezioni delle sedi.
A_Disassemblaggio del pistone. Rimuovere il dado regolazione materiale e rare il pistone tenendolo dal retro.
Assicurarsi che la molla del pistone non venga spinta fuori bruscamente, poiché il dado di regolazione materiale
subisce una forte pressione dalla molla del pistone.
B_ Disassemblaggio dell’ugello materiale. (per lo smontaggio usare l’apposita chiave) Rimuovere l’ugello materi-
ale mentre il pistone rimane rato per proteggere la sezione della sede dell’ugello materiale e dell’asna.
4. Per eseguire correamente la regolazione della guarnizione as-
na, serrare prima la sede della guarnizione nché la stessa non
raggiunge la supercie della camera del pistone, quindi stringere
ulteriormente la sede di mezzo giro. Un avvitamento eccessivo
della guarnizione asna potrebbe provocare un impedimento al
movimento dell’asna, con conseguente perdita di vernice dall’e-
stremità dell’ugello materiale. La correa regolazione della guarni-
zione deve essere eeuata con il pistone rato e confermando il
movimento uido dell’asna.
6.1 PROCEDURA DI PULIZIA
IT
SGA-3 PISTOLA AUTOMATICASGA-3 PISTOLA AUTOMATICA
IT

Code No.: 03014840 - January_2021
AI Worldwide
EUROPE
ANEST IWATA Italia S.r.l.
Chieri (TO) - ITALY
[email protected]
www.anest-iwata-coang.com
ANEST IWATA Deutschland GmbH
Leipzig - GERMANY
[email protected]
www.anest-iwata-coang.com
ANEST IWATA France S.A.
Saint Quenn Fallavier, Lyon - FRANCE
[email protected]
www.anest-iwata-coang.com
ANEST IWATA U.K. Ltd.
St. Neots Cambridgeshire - ENGLAND
[email protected]
www.anest-iwata-coang.com
ANEST IWATA Iberica S.L.U.
Saint Adrià del Besos Barcelona - SPAIN
[email protected]
www.anest-iwata-coang.com
ANEST IWATA Scandinavia AB.
Parlle, Göteborg - SWEDEN
[email protected]
www.anest-iwata-coang.com
ANEST IWATA Polska Sp. Z o.o.
Jasin / Swarzędz POLAND
[email protected]
www.anest-iwata-coang.com
RUSSIA
ANEST IWATA Russia LLC
Moscow - RUSSIA
tam@aneswata.ru
www.aneswata.ru
NORTH AMERICA
ANEST IWATA USA Inc.
West Chester - Ohio - U.S.A.
inquiry@aneswata.com
www.aneswata.com
SOUTH AMERICA
AIRZAP-ANEST IWATA INDÚSTRIA COMÉRCIO Ltda.
Sao Paulo - BRAZIL
[email protected]
www.anest-iwata.net.br
AUSTRALIA
ANEST IWATA Australia Pty Ltd.
Sidney - AUSTRALIA
[email protected]
www.anest-iwata.com.au
SOUTH AFRICA
ANEST IWATA South Africa Pty Ltd.
Johannesburg - REPUBLIC OF SOUTH AFRICA
www.anest-iwata.co.za
ASIA
ANEST IWATA Coang Soluons Corporaon
Yokohama - JAPAN
www.anest-iwata.co.jp
ANEST IWATA KOREA Corporaon
Ansan City - KOREA
[email protected]
www.aikr.co.kr
ANEST IWATA Shanghai Corporaon
Shanghai - CHINA
[email protected]
www.anest-iwata-sh.com
ANEST IWATA Taiwan Corporaon
Hu-Kuo - TAIWAN R.O.C.
service@aneswata.com.tw
www.aneswata.com.tw
ANEST IWATA Vietnam CO. Ltd.
Ho Chi Minh City - VIETNAM
[email protected]
www.anest-iwatasoutheastasia.com
PT. ANEST IWATA Indonesia
Jakarta - INDONESIA
www.anest-iwatasoutheastasia.com
ANEST IWATA Southeast Asia CO. Ltd.
Bangkok - THAILAND
[email protected]
www.anest-iwatasoutheastasia.com
ANEST IWATA Motherson Coang Equipment Ltd.
Noida - INDIA
[email protected]
www.motherson.com/anest-iwata-motherson.html
HEADQUARTER:
ANEST IWATA Corporaon
Yokohama - JAPAN
www.anest-iwata.co.jp
ANEST IWATA Strategic Center S.r.l.
Cardano al Campo (VA) - ITALY
[email protected]
www.anest-iwata-coang.com
