1
取扱説明書
（国内販売用） 
低圧スプレーガン
この取扱説明書に示された警告事項および注意事項は必ず守ってください。
使用時に不用意な塗料の噴出や、有機溶剤の吸引により重大な身体上の障害を起こすことがあります。
印付きの下記マークは、安全上、特に重要な項目ですので必ずお守りください。
警告内容を怠った場合、人が死亡又は重傷を負う可能性が想定されることを示します。
注意内容を怠った場合、人が傷害を負う可能性、または物的損害の発生する可能性が想定
されることを示します。
この記号は、機械の性能や機能を十分に発揮してお使いいただくために守っていただきたい
内容を示しています。尚、本取扱説明書で示す安全事項は、必要最低限のものであります。
国や自治体の消防、電気、安全関連の法規、規則又、それぞれの企業や事業所で規則、
規定として守るべき事項に従ってください。
重要仕様
最高使用圧力 ０．７０ＭＰａ
騒音値 ８0ｄＢ（Ａ）
条
件
吹付条件 推奨使用条件
測定位置 スプレーガンより後方へ１ｍ 地面より高さ１．６ｍ
使用温度範囲 雰囲気温度５℃〜４０℃ 流体温度５℃〜４３℃（液体、気体）
主要仕様
形  式
塗料
供給
方式
塗料
ノズル
適用
空気キャップ
推奨使用条件 空気使用量
l/min
パターン開き
mm
接続口径 質量
g
吹付空気圧力
※1
MPa
空気キャップ内
圧力
MPa
塗料噴出量
ml/min
口径
Φ
mm
表示
W
IDER
2
L
-
1
0
G
2P
圧送式
1.
0
W2L WIDER2L-G2
0.20 0.07
300
470
250
Ｇ1/4
（空気）
Ｇ3/8
（塗料）
375
-
1
2G2P
1.
2
500
300
-
1
4G2P
1
.4
500
300
W
IDER
2
L
-
2
-
10G2P
1.
0
W2L-2 WIDER2L-2-G2
100
430
330
-
12G2P
1.2
130
350
※1 吹付空気圧力は引金を引き空気を流した時のスプレーガン入口圧力です。
■
部品名称
No. 品   名 数量 No. 品   名 数量
 1 空気キャップ ASSY 1  7 空気弁ばね 1 
 1-1 キャップカバー 1  8 塗料調節ガイド ASSY 1 
 1-2 空気キャップパッキン 1  9 ニードル弁ばねASSY 1 
◆ 2
ノズルニードル ASSY
1
 10 塗料調節つまみ 1 
・塗料ノズル ◆ 11 空気弁棒 1 
・ニードル弁ASSY  12 空気量調節装置 1 
◆ 3 ニードル弁パッキンセット 1  13 引金ASSY 1 
 4 パタン調節装置 1  14 引金止め軸ASSY 1 
 5 空気弁シート ASSY 1  15 掃除用ブラシ 1 付属品
◆ 6 空気弁 1  ◆の部品は消耗品です。 
◎ 部品御注文の際は、スプレーガン形式、空気キャップ ASSY、塗料ノズル、
ニードル弁
ASSY の刻印、及び上記Ｎｏ．品名を御指定ください。
◎ 塗料ノズル、ニードル弁ASSY は個別での販売はいたしません。各部品を交換する場合は、
個別に交換せずノズルニードル ASSY の組み合わせで交換してください。
◎開封時、破損や欠品がないことを確認してください。
◎欠品、輸送上の損傷がある場合は危険防止のため使用せず、
お買い求めになった販売店又は当社支店・営業所・サービス会社までご連絡ください。
ノズル・ニードル ASSY の組合せ
形式 塗料ノズル ニードル弁
ASSY 表示
口径Φmm 表示
WIDER2L-10G2P Φ１．０  /W2L/12 12HWIDER2
WIDER2L-12G2P Φ１．２  /W2L/12
WIDER2L-14G2P Φ１．４  /W2L/14 15HWIDER2
WIDER2L-2-10G2P Φ１．０ /W2L-2/V8-10 12HWIDER2
WIDER2L-2-12G2P Φ１．２ /W2L-2/V8-12
この取扱説明書は、安全にご使用いただくために
重要な警告、注意事項および取扱い方法について
記載しています。
この取扱説明書で扱われている機器は、塗装業務
用途の商品です。
他の用途には使用しないでください。
正しい取扱指導を受けられ、機械の操作方法を理
解された方以外の人は、使用しないでください。
ご使用前に、必ずお読みになり、十分理解してから
ご使用ください。
本書はすぐに確認できる場所に大切に保管してくだ
さい。
弊社が製造するスプレーガン、エアブラシ等は使用される国や地域毎によって定められている法令に適合している必要があり、これに違反する場合、
販売者およびユーザーが罰せられる場合がございます。弊社では各国の法令への対応を現地グループ会社で実施しております。
国内販売店にてご購入いただきました製品を、当該国へ販売および転売した場合に生じる輸入通関や法令違反に伴う罰則、
事故による補償におきましては、弊社は直接、間接を問わず一切の責任を負いません。

2
■
安全にご使用いただくための警告事項
火災と爆発
１．吹き付け作業場は、火気厳禁です。
・塗料は引火性があり火災の危険性があります。
・たばこ、点火、電気機器等、引火の恐れがあるものは必ず避けた所でご使用ください。
２．次のハロゲン化炭化水素系溶剤は使用しないでください｡
化学反応により、本体（アルミニウム部分）にクラック、溶解が発生します｡
・不適合溶剤：塩化メチル、塩化エチル、二塩化メチレン、二塩化エチレン、
四塩化炭素、トリクロルエチレン、1.1.1 トリクロロエタン 等
（特殊な塗料やシンナーは充分適合性を検討した上でご使用ください。適合性検討のための
材質リストを提出する用意があります。）
３．スプレーガンにはアース線入りホースを使用する等、確実にアースを接続してください。
アースが不十分ですと、静電気のスパークによる火災、爆発の危険性があります。
機器誤用
１．絶対に人や動物に向けてスプレーしないでください。
目や皮膚の炎症、人体への危険があります。
２．最高使用圧力以上でのご使用は絶対に避けてください。
３．洗浄、分解、保守作業をする前及び作業中断時には必ず塗料と空気の圧力を逃がしてください。
圧力が残っていますと、誤動作、洗浄液の飛散により人体に危険があります。
圧力を逃がす方法は、スプレーガンへの圧縮空気、塗料、シンナー等の供給を停止し、引金を軽く
引くことにより行います。
４．メンテナンスの際、ニードル弁 ASSY および塗料ノズルの先端には触らないでください。
ニードル弁 ASSY、塗料ノズルの先端は鋭く尖っており、怪我をする恐れがあります。
人体保護
１．吹き付け作業は、塗装ブース等を使用し、換気の良いところで使用してください。
換気が不十分ですと有機溶剤中毒や引火の危険が増えます。
２．常に適切な服装または保護具を着用してください。（眼鏡、マスク、手袋）
目や皮膚に洗浄液等がつき炎症を起こします。
目や皮膚に異常を感じたら直ちに医師の治療をうけてください。
３．健康安全上耳栓の着用をお奨めします。
使用条件、作業環境により、騒音値が８０ｄＢ ( A ) 以上になる場合があります。
４．吹付け作業中に疲れを感じた際は適時休憩をとってください。
長時間の使用にて何度も引金を引くことで腱鞘炎になる恐れがあります。
その他
１．製品の改造はしないでください。
十分な性能が発揮できないばかりか、故障の原因となります。
２．他の装置（ロボット、レシプロ、等）の作動範囲内で作業をする場合は、装置の停止を確認してから行ってください｡
ロボットやレシプロとの接触でけがをすることがあります。
３．食品用や化学薬品用には使用しないでください。
塗料通路内部の腐食による事故発生や異物混入による健康障害の可能性があります。
４．異常を発見したら直ちに使用を停止して原因を調査してください。異常が解決されるまでは再使用しないでください。
■
接続方法
・エアードライヤやエアーフィルタを通したきれいな圧縮空気を使用してください。
塗装作業に使用する空気が汚れていると、塗装不良を起こします。
・購入後初めてご使用の場合は、塗料通路内部の防錆油を取り除くため、シンナーを吹いて内部の洗浄を行ってください。
防錆油が残っていると、はじき等塗装不良の原因となります。
・
ホース、塗料容器は、スプレーガンにしっかりと固定してください。
ホースのはずれ、容器の落下により、人体に傷害を及ぼす可能性があります。
作業 １   エアーホースは空気ニップル、塗料ホース又は塗料容器は塗料ニップルに接続します。
作業 ２   吹付空気をスプレーガンへ供給します。
作業 ３   塗料容器にシンナーを入れ吹付けを行いスプレーガン等の塗料通路をシンナー洗浄します。
作業 ４   塗料容器に塗料を入れ、塗料の試し吹きを行い空気量、塗料噴出量、パターン幅を調節します。
塗料ニップル
塗料
（吸上式・圧送式）
エア
空気ニップル
塗料（重力式）

3
■

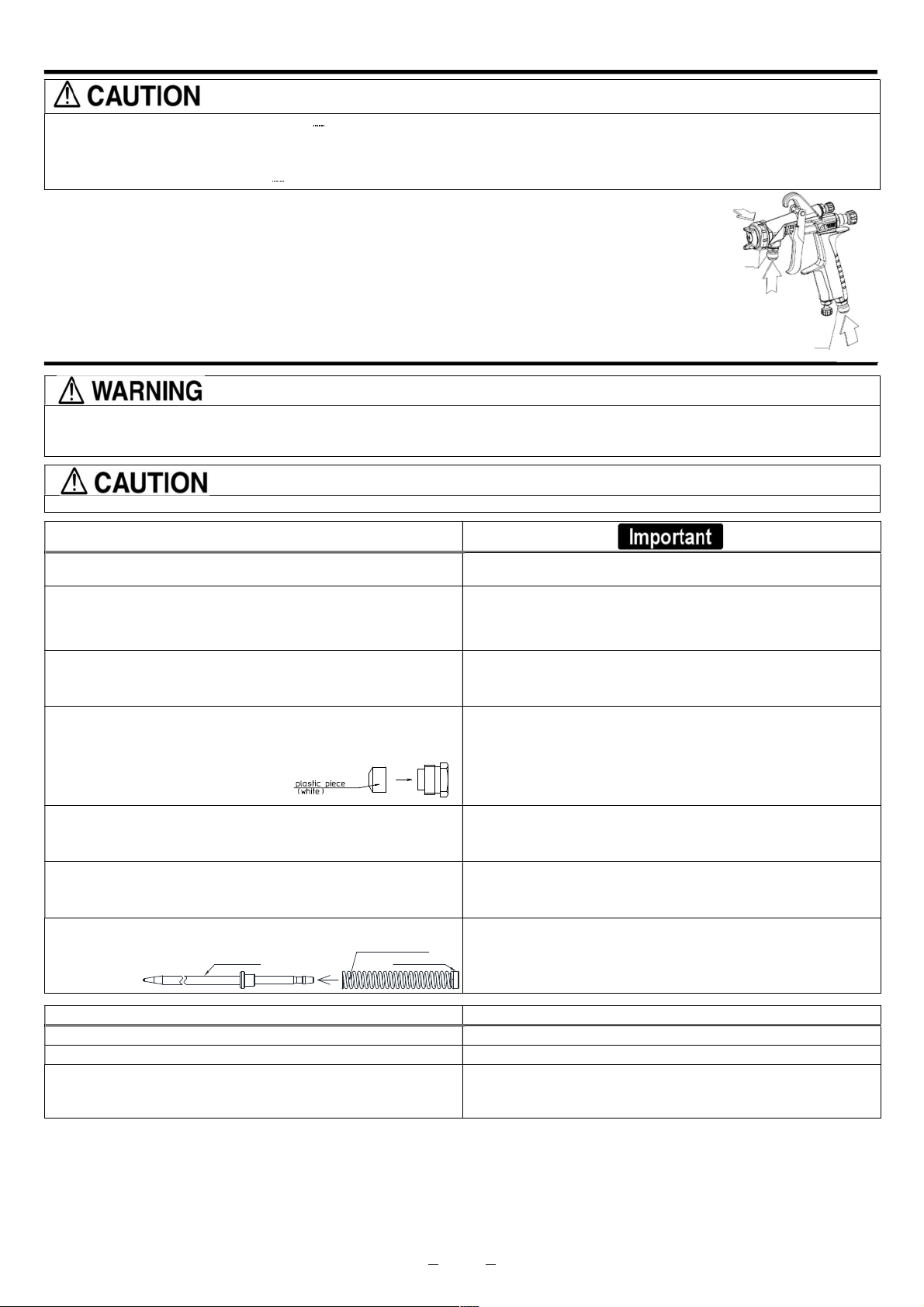

保守・点検
・安全にご使用いただくための警告事項の機器誤用 3 項に従い、圧力を完全に逃がしてから作業してください。
・十分理解され、熟達された方が行ってください。
・腐食を防ぐために PH 値は 6〜8 の洗浄液をご使用ください。
保守時の作業手順
 重  要 
1.残った塗料を他の容器に移した後、塗料通路及び空気キャップ ASSY の洗浄を行
います。塗料通路の洗浄は少量のシンナーを吹き付けて行います。
1. 洗浄不良はパターン形状や粒子の不具合の原因となります。
特に二液塗料をご使用後は素早く入念に洗浄してください。
2.各部の洗浄はシンナーで浸したブラシで行い、ウエス等でふき取ります。 2. スプレーガン全体及び空気キャップASSY をシンナー等の液中に浸さないでくだ
さい。長時間浸漬した場合、構成部品の損傷の原因となります。
尚、洗浄時には空気キャップASSY、塗料ノズル先端、塗料ノズル各噴出穴及びニ
ードル弁ASSY は絶対にキズを付けないでください。
3.分解する前には塗料通路内部を十分洗浄します。
塗料ノズル分解時工具はメガネレンチ、ボックスレンチ又は別売りの専用スパナ
（コード
No.93538601 ）を使用してください。
3.
塗料ノズルの着脱する時は、シート部保護のため引金を引き、ニードル弁ASSY を
引いた状態で行ってください
。
4.ニードル弁パッキンセットを調節する時は、ニードル弁 ASSY を挿入したままで
一旦、手で締め込みます。手で締まった所からスパナで再度締め込みます。スパ
ナで締める目安は、手で締まった所から
1/6 回転程度です。
ニードル弁パッキンセット交換時、先端部分が本体
に残る場合がありますので確認してください。
4. ニードル弁パッキンセットは締め過ぎるとニードル弁ASSYの動きが悪くなり塗料の
先端漏れの原因となります。固く締め過ぎないように、引金を引きながら、ニードル
弁ASSY の動きを確認しつつ、調節してください。
万が一、締め過ぎてしまった時は、ニードル弁パッキンセットを完全に緩めてから、
もう一度締め直してください。
5.パタン調節装置及び空気量調節装置の着脱の時は各々の調節装置を全開にして
から本体セットにねじ込みます。
5. 全開でないと、パタン調節装置及び空気量調節装置の先端が本体に先にぶつか
り、損傷の原因となります
。
6.ニードル弁ばねASSYを取り付けの際は樹脂部品がニードル弁ASSYと反対方向に
なるように取り付け方向に注意してください。
6. 逆向きに取り付けると引金荷重が重くなる等、正常に作動しない原因となります。
点検箇所 部品交換基準
1. 空気キャップASSY 及び塗料ノズル各穴の通路 つぶれ、変形がある場合は交換
2. パッキン、Ｏリング類 変形、摩耗の場合は交換
3. 塗料ノズル、ニードル弁ASSY 間のシート漏れ 塗料ノズル、ニードル弁 ASSY の洗浄を十分行っても、漏れがある場合は交換。
パ タ ー ン  原 因  対 策 
息切れ
1） 塗料ノズルと本体のテーパシート間より空気が混入。
2） ニードル弁パッキンセットからのエア吸込み。
3） 塗料容器取り付けナット又は塗料ホース継手部よりの空気の混入。
1）
塗料ノズルを外し、シート部を清掃した上で再度取付けてください｡尚、
シート部にキズがある場合は塗料ノズルを交換してください｡
2） ニードル弁パッキンセットの締め増しを行ってください。
3） 継手部の締付けを確かめ完全にしてください 。
三日月
1） 角孔｛キャップ先端の角部分（突起部）にあいている孔｝に塗料等の
固形物が詰まり両角孔からの空気の強さが異なる。
1） 角孔の固形物を除去してください。この際、付属の掃除用ブラシを使用
し、金属類のものは使用しないでください。
かたより
1） 塗料ノズル先端の外周及び空気キャップ ASSY 中心に固形物が付
着している。又はキズがある。
2） 塗料ノズル取付けが悪い。
1） ゴミ・固形物が付着している場合は、除去してください。又、キズがあ
る場合は、その部品を交換してください
｡
2）
塗料ノズルを外し、シート部を清掃した上で再度取付けてください。
中くびれ
1） 塗料粘度が低すぎる。
2） 塗料噴出量が多すぎる。
1） 塗料原液を追加し、粘度を高めに調節してください。
2）
塗料調節つまみを右に回し噴出量を少なくしてください。又は、パタン
調節装置を右に回しパターンを縮めてください。
中高
1） 塗料粘度が高すぎる。
2） 塗料噴出量が少なすぎる。
1）
うすめ液を追加し粘度を低めに調節してください 。
2）
塗料調節つまみを左に回し噴出量を多くしてください。
スピット
1） ノズル・ニードル ASSY のシート不良。
2） 一段吹き（空気のみ噴出）代の減少。
3） 空気キャップ ASSY 内部の塗料汚れ
1） ノズルニードル ASSY の洗浄又は交換をしてください。
2） ノズルニードル ASSY の交換をしてください
。
3） 空気キャップASSYの洗浄をしてください。
状況 発生箇所 チェック箇所 原因 締め
増し 調整 洗浄 部品 交換
塗料漏れ スプレーガン
先端部
塗料ノズル 〜 ニードル弁ASSY シート面のゴミ・キズ・摩耗   〇 〇
塗料調節つまみの緩めすぎ  〇  
ニードル弁ばねのヘタリ    〇
塗料ノズル 〜 本体ASSY 締め付け不良 〇   
シート面のゴミ・キズ   〇 〇
ニードル弁ASSY 樹脂部品
ニードル弁ばねASSY

4
状況 発生箇所 チェック箇所 原因 締め
増し 調整 洗浄 部品 交換
塗料漏れ スプレーガン
先端部
ニードル弁パッキンセット ニードル弁パッキンセットの締め付けすぎ
ニードル弁ASSY 戻り不良  〇  〇
ニードル弁ASSY への塗料の固着
ニードル弁ASSY 戻り不良  〇 〇 
塗料漏れ ニードル弁
パッキン部
ニードル弁パッキンセット〜ニードル弁ASSY 摩耗 〇   〇
ニードル弁パッキンセット 締め付け不良 〇   
塗料出ず スプレーガン
先端部
塗料調節つまみ 開度不足  〇  
塗料ノズル 孔の詰まり・ゴミ・固着   〇 
ニードル弁パッキンセット〜ニードル弁ASSY 塗料固着   〇 〇
 ニードル弁パッキンセットの締め付けすぎ  〇  
空気弁漏れ
（空気キャップ
ASSY先端から
のエア漏れ）
空気弁および
空気弁シート
ASSY 部
空気弁 シート面のゴミ・キズ   〇 〇
空気弁シート ASSY シート面のゴミ・キズ   〇 〇
 空気弁ばねのヘタリ    〇
■
調節方法
作業 １   吹付空気圧力は塗料の粘度、性質により異なりますが、推奨使用圧力以内
の範囲に設定します。
圧力は別売りの手元圧力計によるガン手元での管理を推奨します。
作業 ２   塗料粘度は、塗料の性質、作業条件により異なりますが、粘度カップ（NK-2）で
15〜23 秒程度が適当です。
作業 ３   吹付距離は 100〜250mm の範囲でできるだけ近づけて塗装してください。
※吹付空気圧力を推奨使用条件に設定いただいた場合、空気キャップ内圧力を 0.069MPa 以下でお使いいただけます。
■保証と修理サービス
・保証期間は、お買いあげの日から６ヶ月です。
・万一、故障の場合は、お買いあげの販売店又は当社支店・営業所・サービス会社にご連絡ください。
保証期間中は、無償修理いたします。
・次の場合は保証期間内でもお客様のご負担（有償）になります。
・取扱説明書の注意事項を守られなかったことによる故障および損傷  
・お客様の取扱上の不注意による故障および損傷
・消耗品の交換・修理
・天災、地変、火災、地震、水害、塩害、落雷、公害などによる故障および損傷
・純正部品以外の部品が使用されている場合   
・指定の修理店以外による修理がなされている場合
・保証は日本国内においてのみ有効です。
ThiswarrantyisvalidonlyinJapan
【免責事項】
本製品の故障または不具合に伴う生産補償、営業補償など二次的、派生的または間接的な損害に対する補償は
いたしかねますのでご了承をお願い申し上げます。
【お問い合わせ先】
・電話でのお問合わせ
・メールでのお問合わせ
http://www.anest-iwata.co.jp
各種お問い合わせ先は変更する場合がございますので、最新のお問い合わせ先につきましては当社ホームページをご覧ください。
〒223-8501 横浜市港北区新吉田町3176
ホームページ http://www.anest-iwata.co.jp
取説 No. Ｔ942-04
コード No.03014430
100~250mm
スプレーガン、静電塗装機、塗料供給装置、液圧機器、塗装ブース、自動塗装装置、塗装プラント、塗装ロボット、環境装置に関するお問い合わせ
０８００−１００−１９２６
その他、上記以外に関するお問い合わせ
０１２０−９１７−１４４
＜受付時間： 9:00〜12:00/13:00〜17:00 但し、土日・祝日・弊社指定休日を除く＞

1
INSTRUCTION MANUAL
HVLP Spray Gun
Be sure to observe warning sand cautions in this instruction manual.
Ifnot, itcan causepaintejection and seriousbodilyinjurybydrawingorganicsolvent.
Be sure to observe following marked items which are especiallyimportant
. 
Indicates a potentially hazardous situation which, if not avoided, may result in serious injury or loss of life.
Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderate injury
or property damage.
Indicates notes which we ask you to observe. The safety precautions in this instruction manual are
the minimum necessary conditions. Follow national and local regulations regarding fire prevention,
electricity and safety as well as your own company regulations.
Symbol Marking on the Spray Gun:
II 2 G Ex h X
ThisANEST IWATAspray gun complies
with 2014/34/EU Directiverelating to
equipment and protectivesystems
intended for use in explosive potentially
atmospheres.
II 2 G Ex h IIB T6 Gb X T
Amb
+5°C+40°C
Complies
with
European
Directive
Specific
Marking for
Explosion
Protective
Group II
(Surface)
Category
(Zone1&2)
Typeof
Atmosphere
(GAS)
Ignition
Protection
(not applied)
Explosion
Group
(Ethylene)
Temperature
Class
( 85°C)
Explosion
Protection
level
(EPL)
Additional
conditions:
Anystatic
Electricityshould
bedischarged
andneedstobe
divertedtothe
groundviaa
conductiveair
hosenot
included.
Ambient
Temperature
Important specifications
Max.Pressure 0.70MPa /7.0bar /100psi
Noiselevel 80dB(A)
Spray condition Recommended
Measuringpoint 1mbackwardsfrom spraygun,1.6mheight
Max. temperature Atmosphere: 5°C ~40°C (41°F~104°F) AirandFluid:5°C ~43°C (41°F~109°F)
*1.Atomizing air pressure means air pressure at spray gun inlet when trigger is pulledand air flows.
Main specifications
Model Typeof
feed
Fluid nozzle
Air cap assy Mark
Recommended condition
Airconsumption
l/min (cfm)
Pattern width
mm (in)
Air & fluid
connection
Mass
g (lbs.)
Nozzle orifice
 mm (in)
Mark *1
Atomizing air
pressure
MPa (bar/PSI)
Air pressure
inside aircap
MPa (bar/PSI)
Fluid output
ml/min
WIDER2L-10G2P
Pressure
1.0 (0.039)
W2L WIDER2L-G2 0.20
(2.0 / 28)
0.07
(0.7 / 10)
300
470 (16.6)
250 ( 9.8)
Air
G1/4
(NPS1/4)
Fluid
G3/8
(NPS
3
/
8
)
375
(0.83)
-12G2P 1.2 (0.047) 500 300 (11.8)
-14G2P 1.4 (0.055) 500 300 (11.8)
WIDER2L-2-10G2P 1.0 (0.039) W2L-2 WIDER2L-2-G2 100 430 (15.2) 330 (13.0)
-12G2P 1.2 (0.047) 130 350 (13.8)
This manual contains IMPORTANT
WARNINGS and INSTRUCTIONS.
Equipment in this manual is exclusively for
painting purposes.
Do not use for other purposes.
The operator shall be fully conversant with the
requirements statedin this instruction manual
including important warnings, cautions and
operation and correct handling.
Read and understand the instruction manual,
before use and retain for reference.
Fluidnozzle –Fluidneedleassy combination
Model Fluidnozzle Fluidneedle
assy
Orifice mm (in) Mark Mark
WIDER2L-10G2P 1.0(0.039) /W2L /10 12H WIDER2
WIDER2L-12G2P 1.2(0.047) /W2L /12
WIDER2L-14G2P 1.4(0.055) /W2L /14 15HWIDER2
WIDER2L-2-10G2P 1.0 (0.039) / W2L-2/V8-10 12HWIDER2
WIDER2L-2-12G2P  1.2(0.047) /W2L-2/V8-12
IMPORTANT WARNING: Our spray guns, airbrushes, and other products are made to conform by our local group companies
with local laws and regulations
that may differ from place to place. Improper trade of products outside of designated domesticterritories (unauthorized reselling) can result in legal violations,
local fines, and penalties.ANEST IWATA CORPORATION assumes no liability for products acquired through unauthorized reselling and in suchcases and due
to quality control protocols, unauthorized reselling renders the warranty null and void.

2
■
Partslist
◆
Markedpartsarewearableparts.
◎
Whenorderingparts,specify spraygun’smodel,part namewith ref. No.andmarkedNo.ofair capassy,fluid nozzleandfluidneedle.
◎
When replacing fluid nozzle or/and fluid needle,please replace both fluid nozzle and fluid needle assy together.
◎
When receiving the spray gun,make sure that it has not beendamaged during transport or storage and also check that all the
above contentsare inside the box.
■
Safety precautions
Fire and explosion
1.
Spark and open flames are strictly prohibited.
Paintscan be highly flammable and can cause fire.
Avoid any ignition sources such as smoking, open flames, electrical goods, etc.
2. Neverusethe following HALOGENATED HYDROCARBON SOLVENTS
which can causecracks or dissolution on spray gun body (aluminum) by chemical reaction.
unsuitable solvents
：
methyl chloride, dichloromethane, 1.2-dichloroethane,carbon tetrachloride, trichloroethylene, 1.1.1-trichloroethane
(Be sure that all fluids and solvents are compatible with spray gun parts. We are ready to supply a material list used in the product)
3. Securely ground spray gun by using air hose with built-in ground wire.
Ground wire should haveless than 1M resistant. Periodically check the ground for continuity.
Insufficient grounding cancause fire or explosion due to static electric sparking.
Improper use of equipment
1.
Neverpoint spray gun toward people or
animal.
If done, it can cause inflammation of eyes and skin or bodily injury.
2. Never exceed maximum operating pressureor temperature.
3. Be sure to release air and fluid pressures before cleaning, disassembling or servicing.
If not, remaining pressure can cause bodily injury or property damage.
To release pressure, first shut off the supply of compressed airand fluid to the spray gun.
Then squeeze trigger, while the spray is pointed in a safe direction.
4. Tip of fluid needle and tip of fluid nozzle has a sharp point.
Avoidtouching the tip of the fluid needle or fluid nozzle during maintenance to prevent injury.
Protection of human body
1
．
Use only in a well
-
ventilated area (such as in a spray booth).
If not, poor ventilation can cause organic solvent poisoning and fire hazard.
2
．
Always wear protective gear
（
safety glasses,mask,gloves
）
.
If not, paint, solvents, etc., can cause irritation of eyes and skin.
If you feel something wrong with eyes or skin, immediately see a doctor.
3
．
Wear earplugsif necessary.
Noise level can exceed 80dB(A), depending on operating conditions and painting site
4
．
If operators pull the trigger many times during use, itmay cause carpal tunnel syndrome.
Be sure to take a rest if youfeel tired.
Other precautions
1.
Never
alter this spraygun.
If done, it cancause insufficient performance and failure.
2. Only enter the working areasofother equipment (robots, reciprocators, etc.) after machines have safely beenshutdown.
If not, contact with them can cause injury.
3. Never spray foods orchemicals through this spray gun.
If done, it cancause accident by corrosion of fluid passages or adversely affect health by mixed foreign matter.
4. If something goes wrong, immediately stop operation and find the cause. Do not use again until you have solved the problem.
No.
Description
Q’ty
No.
Description
Q’ty
1
A
ir capassy
1
7
A
ir valvespring
1
1
-
1
Aircapcover
1
8
F
luidAdj.guideassy
1
1
-
2
Aircappacking
1
9
Fluidneedlespringassy
1
◆
2
N
ozzleneedleass
y
1
10
F
luidAdj.knob
1
・
F
luidnozzle
◆
11
A
ir valveshaft
1
・
F
luid
needle
12
A
irAdj.assy
1
◆
3
N
eedlepackingset
1
13
T
riggerassy
1
4
P
atternAdj.
assy
1
14
T
riggerstudassy
1
5
A
ir valveseatassy
1
15
B
rush
1
a
ccessories
◆
6
A
ir valve
1

3
■
How to connect
・
Use clean air filtered through air dryer and air filter. If not, dirty air can cause painting failure.
・
Before using the spray gun for the first time, clean fluid passageswith thinner to remove rustpreventive oil.
If not cleaned, the rustpreventive oil can cause paint failure, such as fisheyes.
・
Firmly connect hose or cup to spray gun. If not,disconnection of hoseor drop of cup can cause bodily injury .
Step1. Connect an air hose to airnipple tightly.
Step2. Connect a fluid hose or a container to fluid nipple tightly.
Step3. Flush the spray gun fluidpassage with a compatiblesolvent.
Step4. Pour paint into container, test spray and adjust fluid output as well as pattern width.
■ Maintenance and inspection
・
First releaseair and pressure fully according to item No.3 of “Improper use of equipment” of WARNING on page 2.
・
Only an experienced person who is fully knowledgeable ofthe equipment should perform maintenance and inspection.
・
U
se neutral cleaner:
pH value shall be 6 to 8, otherwise could cause corrosion.
・
Only use genuine ANEST IWATAparts for any maintenanceor
repairs.
Step-by-step procedure
1.
Pour remaining paint to another container. Clean fluid passages and
aircap assy
.
Spray a small amount of thinner into fluid passages to clean them.
1.
Incompletecleaning canresult in poorspraypatternand
contaminatedpaint.
It is especially importantclean the gun fully and promptly after using two-component paint.
2.
Clean each section with brush soaked with thinner and wipe out with wastecloth.
2.
Soaking whole spray gun in solvent may cause spray gun malfunction.
Also soaking air
cap assy. itself for extended period may cause a defective spray pattern.
When cleaning, never scratch the air cap assy., fluid nozzle, or fluid needle.
Avoid touching or damaging the tip of the fluid nozzle or needle.
3. Beforedisassembly, fully clean fluid passages.
Removefluidnozzle,usingaringspanner,boxwrenchoroptionalaccessoryspanner(code
93538601)
3. During disassembly, avoid scratchingthe needle seating surface.
Either first remove the fluid needle or hold the trigger back while removingthe fluid nozzle,
to protect the seating surface.
4.
Ifyouneedtoadjustfluidneedlepackingset,firsttightenitbyhand(withfluidneedleinplace).
Then tighten it further about 1/6 turn (60-degree) by spanner.
Whenyouremoveneedlepackingset, do notleavethe plastictipofthepackinginthespray
gun body.
4.
If you tighten the fluid needle packing set too much, fluid needle will not move smoothly,
resultinginpaintleakage fromtipofthefluidnozzle.Trytoadjust itcarefully whilepullingthe
triggerandconfirmingsmooth movementof the fluidneedle.
If you tighten it too much, first fully loosen it and then retighten again carefully.
5. To assemble the airvalve, first assemble the air valve, air valve spring, and fluid adj. guide
assy. together.Next,insert fluid needle into fluid adj. guide assy., thenfitittospraygun body
and screw fluid adj. guide assy. in.
5.
Ifyoutryto fit airvalvespring and
air valve to the spray gun body without the fluid needle,
the air valve may not be fitted correctly and the packing inside fluid adj. guide assy.can
be damaged.
6. Before assembling the pattern adj. assy. or air adj. assy. back on to the gun body,fully turn
theadjustmentknobscounterclockwiseto open.Onceinthegun body thepatternadj.knob
and air adj.knob can be tightened.
6. If pattern adj. knob or air adj.knob is not fully opened when tightening into gun body, the tip
of it can contact and damage the seating surface.
7. When you assemble the needle spring on the fluid needle, the plastic tip should be on the
opposite side as the fluid needletip.
7. If plastic tip is on the wrong side, it may not operate normally. Incorrect installation of the
needle spring may cause a heavy trigger pull.
Where to inspect
Parts replacement standard
1. Eachhole passage of air cap assy and fluid nozzle Replace if it is crushed or deformed.
2. Packing and O ring Replace if it is deformed or worn out.
3. Leakage from seating surface between fluid nozzle and fluid needle Replace them if leakage does not stop after fullycleaning the fluid nozzle and needle.
If you replace the fluid nozzle or fluid needle only, ensure they fully match and confirm that
there is no leakage.
Fluid(Gravity)
Fluidnipple
Fluid
(Suction /Pressure)
Air
Airnipple
Fluidneedle
Needlespringassy
Plastictip

4
■
Troubleshooting
Spray Pattern
Problems
Remedies
Fluttering
1. Air enters between fluid nozzle and tapered seat of spray gun body.
2. Air is drawn from fluid needle packing set.
3. Air enters at fluid containerfitting nut or fluid hosejoint.
1. Remove fluid nozzle to clean seat. If it is damaged, replace nozzle.
2. Tightenfluidneedlepacking.
3. Fully tighten joint section.
Crescent
1. Paint buildup on air cap assy. partially clogs horn holes.
Air pressure from both horns differs.
1. Remove obstructions from hornholes with attached brush.
But do not use metal objects to clean horn holes.
Inclined
1. Paint buildup or damage on fluid nozzle circumference and air cap assy.
center.
2. Fluid nozzle is not properly fitted.
1. Remove obstructions.
Replace if damaged.
2. Remove fluid nozzle and clean seat section.
Split
1. Paint viscosity too low.
2. Fluid output toohigh.
3. Pattern air pressure is too high.
1. Add paint toincrease viscosity.
2. Turn fluidadj. knob clockwise to reduce fluid output.
3. Turn pattern adj. assy. clockwise to reduce pattern air pressure.
Heavy Center
1. Paint viscosity is too high.
2. Fluid output is too low.
1. Add thinner to reduce viscosity.
2. Turn fluidadj.knob counter-clockwise to increase fluidoutput.
Spit
1. Fluid nozzle and fluid needle are not seated properly.
2. The first-stagetravel of trigger (when only air discharges) decreases.
3. Paint buildup inside aircap assy.
1. Clean or replacefluid nozzle and fluid needle assy..
2. Replace fluid nozzle and fluidneedle assy.
3. Clean air cap assy.
R1: retighten R2: adjust R3: clean R4: replace parts
Problem Where it
occurred Parts to be checked Cause
R
emedy
R
1
R
2
R
3
R
4
Paint leaks
Fluid nozzle
Fluid nozzle ~ Fluid needle
Dirt, damage, wear on seat
〇 〇
Loose fluid needle adj. knob
〇
Wear onneedle spring
〇
Fluid nozzle ~Spray gun body Insufficienttightening
〇
Dirt or damage on seat
〇 〇
Needlepacking set Fluid needle does not return due to packingset too tight
〇 〇
Fluid needle does not return due to paint buildup on fluid needle
〇 〇
Needlepacking set
Needlepacking set
~ Fluid needle Wear
〇 〇
Needlepacking set Insufficienttightening
〇
Paint does not
come out Tipof spraygun
Fluid adj. knob Insufficientopening
〇
Tip hole of fluidnozzle Clogged
〇
Needlepacking set
~ Fluid needle
Clogged
〇 〇
Insufficienttightening
〇
Airleaks
(from tip of air cap
assy)
Airvalve &
Airvalve seatassy
Air valve Dirt or damageon seat
〇 〇
Airvalve seatassy Dirt ordamage on seat
〇 〇
Wear onairvalve spring
〇
■ How to operate
・
To achieve the recommended 10 PSI air pressure inside the air cap, first fully open the pattern adjustment.
Then while pulling the trigger, set theair pressure at the gun inlet to that shown in the previous specifications table.
・
Recommended paint viscosity differs according to paint property and painting conditions.
18 to 25 sec. / Ford cup#4 is recommendable.
・
Keep fluid output as small as possible to the extent that the job will not be hindered.
It will lead to better finishing with fine atomization.
・
Set the spray distance from the spray gun to the work piece as near as possible within the range of 100~250 mm (3.9~9.8 in).
・
The spray gun should be held so that it is perpendicular to the surface of the workpiece at all times.
Then, the spray gun should move in a straight and horizontalline. Arcing the spray gun causes uneven painting.
3176, Shinyoshida-cho, Kohoku-ku, Yokohama, 223-8501, Japan
Manual No. T942-04
Code No. 03014430
100~250mm
(3.9~9.8 in)
