ANSMANN Deuce Manual

Art.-Nr.: / Art.- No.: / Modèle No. 126000006 RTR / 126000008 KIT
Länge / Length / Longueur: 510 mm
Breite / Width / Largeur: 310 mm
Radstand / Wheelbase / Empattement: 345 mm
Motor / Motor / Moteur: 1.900 KV

2x
kit

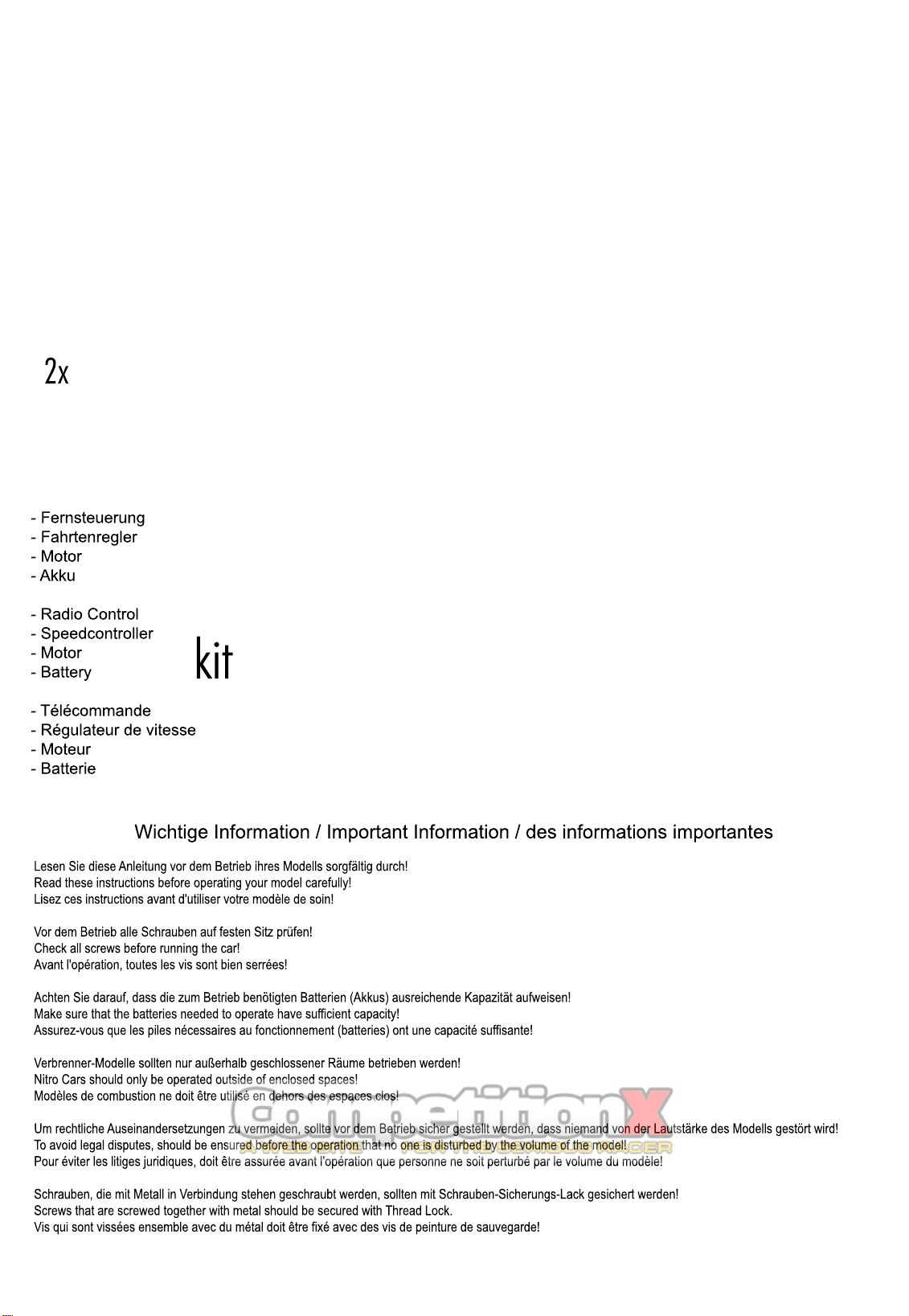

Wichtige Information / Important Information / des informations importantes
- Fernsteuerung
- Fahrtenregler
- Motor
- Akku
- Radio Control
- Speedcontroller
- Motor
- Motor
- Battery
- Télécommande
- Régulateur de vitesse
- Moteur
- Batterie
Lesen Sie diese Anleitung vor dem Betrieb ihres Modells sorgfältig durch!
Read these instructions before operating your model carefully!
Lisez ces instructions avant d'utiliser votre modèle de soin!
Vor dem Betrieb alle Schrauben auf festen Sitz prüfen!
Check all screws before running the car!
Avant l'opération, toutes les vis sont bien serrées!
Achten Sie darauf, dass die zum Betrieb benötigten Batterien (Akkus) ausreichende Kapazität aufweisen!
Achten Sie darauf, dass die zum Betrieb benötigten Batterien (Akkus) ausreichende Kapazität aufweisen!
Make sure that the batteries needed to operate have sufficient capacity!
Assurez-vous que les piles nécessaires au fonctionnement (batteries) ont une capacité suffisante!
Verbrenner-Modelle sollten nur außerhalb geschlossener Räume betrieben werden!
Nitro Cars should only be operated outside of enclosed spaces!
Modèles de combustion ne doit être utilisé en dehors des espaces clos!
Um rechtliche Auseinandersetzungen zu vermeiden, sollte vor dem Betrieb sicher gestellt werden, dass niemand von der Lautstärke des Modells gestört wird!
T
To avoid legal disputes, should be ensured before the operation that no one is disturbed by the volume of the model!
Pour éviter les litiges juridiques, doit être assurée avant l'opération que personne ne soit perturbé par le volume du modèle!
Schrauben, die mit Metall in Verbindung stehen geschraubt werden, sollten mit Schrauben-Sicherungs-Lack gesichert werden!
Screws that are screwed together with metal should be secured with Thread Lock.
Vis qui sont vissées ensemble avec du métal doit être fixé avec des vis de peinture de sauvegarde!

Betrieb / Operation / D'exploitation
Die benötigten Schrauben sind den jeweiligen Bauteilen in
kleinen Tüten beigefügt.
Schrauben, die für den weiteren Zusammenbau nicht mehr
benötigt werden, bitte wieder zurück in den Beutel legen, aus
dem sie genommen wurden.
Somit entsteht beim Zusammenbau weiterer Komponenten
kein Durcheinander!
The required screws are attached to the respective compo-
nents in small bags.
Screws for the further assembly are no longer needed, please
put back into the bag was taken out of them.
This gives rise in the assembly of other components no mess!
Les vis requis sont joints aux composantes respectives dans
des petits sacs.
Vis de la poursuite de l'assemblage ne sont plus nécessaires,
s'il vous plaît remettre dans le sac a été mis hors d'eux.
Cela donne lieu à l'Assemblée des autres composants sans
dégâts!
!

1
Servo Saver Turnbuckle / Servo Saver Rechts-/Links
Gewindestange / Servo Saver Droite-/ Gauche tige filetée
………1
115000769 M3x15 Screw
Approx.23mm
▲Projection.Note direction
4mm
115000741 3x40 Turnbuckle
…………1
115000706 5.8 Ball End
…………2
115000706 5.8 Ball stud
……………………2
115000762 M3 Nylon Nut
…………………1
………1
115000769 M3x14 Screw
115000762 M3 Nylon Nut
…………………1
115000852 3.6x7x0.8 Washer
…………………2
115000852 Buffer Screw
………2
Approx.8mm
True-to -scale diagram
Maßstabsgetreu / l'échelle
115000762 M3
115000769 M3x15
115000747
Servo Saver Nut
115000747
Servo Saver Spring
115000709
Servo Saver-Top
115000709
Servo Saver-Bottom
115000747
Servo Saver Body
115000852
115000769 M3x14
115000852
Steering Rack
115000762 M3
115000720
Steering Servo Horn-F
Futaba-25T Hitec-24T Sanwa/JR/KO-23T
115000709
Servo Saver-Left
115000741
3x40 Turnbuckle
5.8 Ball End
115000706
5.8 Ball stud
5.8 Ball stud
Buffer Screw
115000852 3x7x0.8
Buffer / Lenkung / Pilotage
115000852 3.6x7x0.8
115000775 3x7x0.8 Washer
…………………2
1
1:1
1:1
2
115000706
115000706

2
Screw
Cement
Screw
Cement
Screw
Cement
Screw
Cement
Screw
Cement
Apply threadlocker (screw cement) / Sicherungslack (blau) verwenden
Sauvegarde de la peinture en utilisant (bleu)
…………8
115000769 M3x8 Screw
115000769 M4x10 Screw
…………2
…………1
115000769 M3x10 Screw
115000769 M4x10 Screw
…………2
115000762 M3 Nylon Nut
…………………2
115000758 6x10x3
Ball Bearing
115000768 M3x10
………………4
…………2
115000769 M3x12 Screw
115000709
Buffer Plate-Plastic
115000874
Buffer Plate-Aluminium
115000712
Front Body Mount

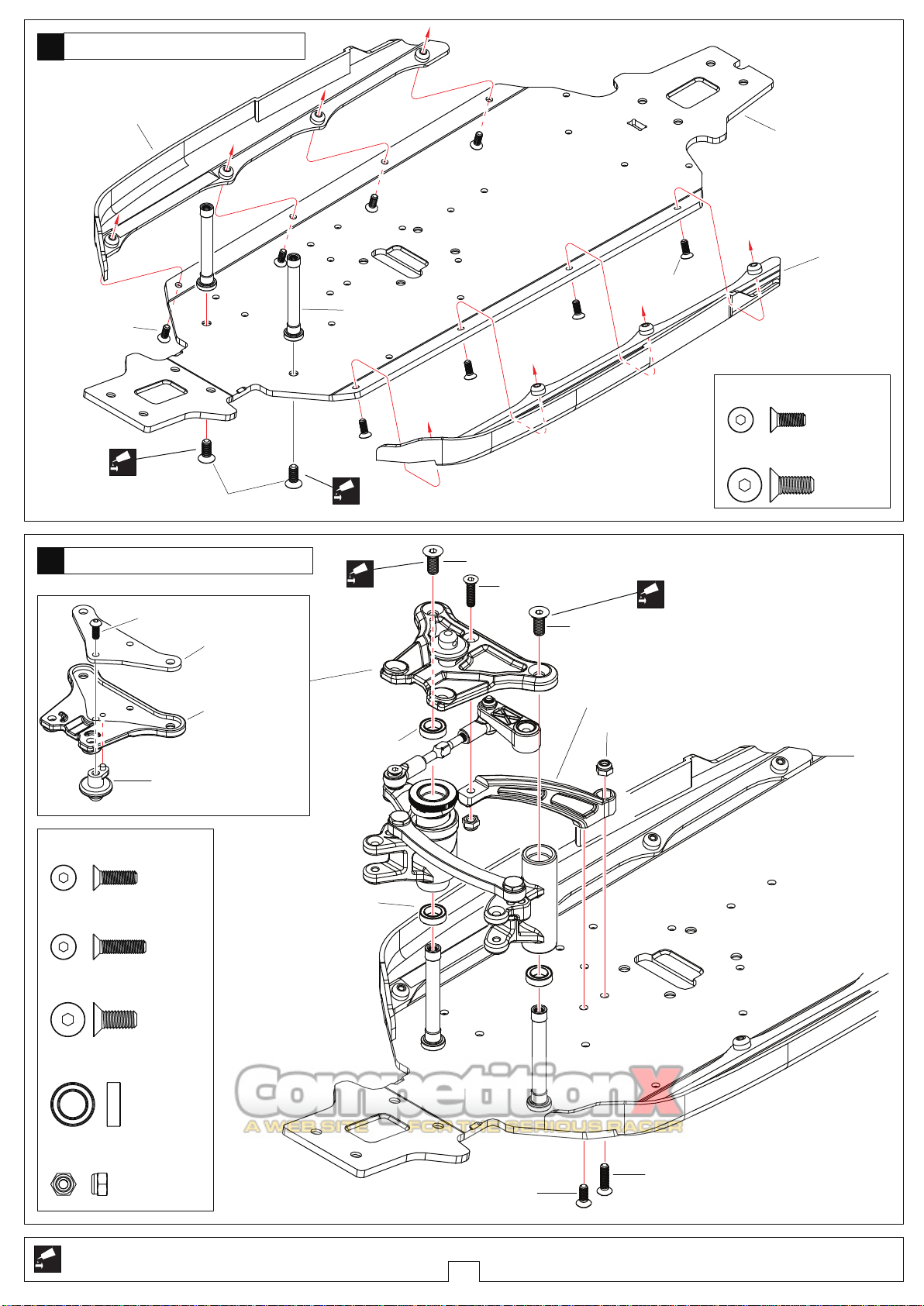

Steering / Lenkung / Pilotage
Side Plate / Seitenschutz / protection de la page
115000762 M3
115000769 M3x10
115000769 M3x12
115000769 M3x12
115000769 M4x10
115000769 M4x10
115000719
Front Chassis Stiffener
115000758 6x10x3
115000758 6x10x3
115000777
Side Plate-Left
115000777
Side Plate-Right
115000769 M3x8
115000769 M4x10
115000894
Chassis
115000769 M3x8 115000877
Servo Saver Post
4
3

3
Screw
Cement
Screw
Cement
Apply threadlocker (screw cement) Sicherungslack (blau) verwenden /
Sauvegarde de la peinture en utilisant (bleu)
115000700/115000735 5.8x1.9 O-Ring
…………………4
115000732 3.6x12x0.2 Washer
……………8
115000760 8x16x5 Ball Bearing
………4 ……8
115000735 M3x12 Screw
115000774
13.1x15.9x0.2 Washer
…………4
115000759
6x13x5 Ball Bearing
………4
115000768 M3x16 Screw
……4
115000857 M5x4 Screw
………………2
115000732
20T Diff Gear
115000732
10T Diff Gear
115000732
20T Diff Gear
115000732
2.5x11.5 Pin
115000732
2.5x11.5 Pin
2.5x11.5
115000733
Diff Connecting Cup
115000733
Diff Connecting Cup
115000700
Differential Housing
115000732 3.6x12x0.2
115000732
Diff Shaft
115000700
Differential Pads
115000735
43T Diff Gear
115000735 M3x12
115000857 M5x4
115000857
Center Connecting Cup
115000701
Differential Case
115000735
10T Gear
115000768 M3x16
115000701
Differential Case
115000700 5.8x1.9
115000760 8x16x5
115000735 5.8x1.9
115000760 8x16x5
115000759 6x13x5
115000774
13.1x15.9x0.2
115000759 6x13x5

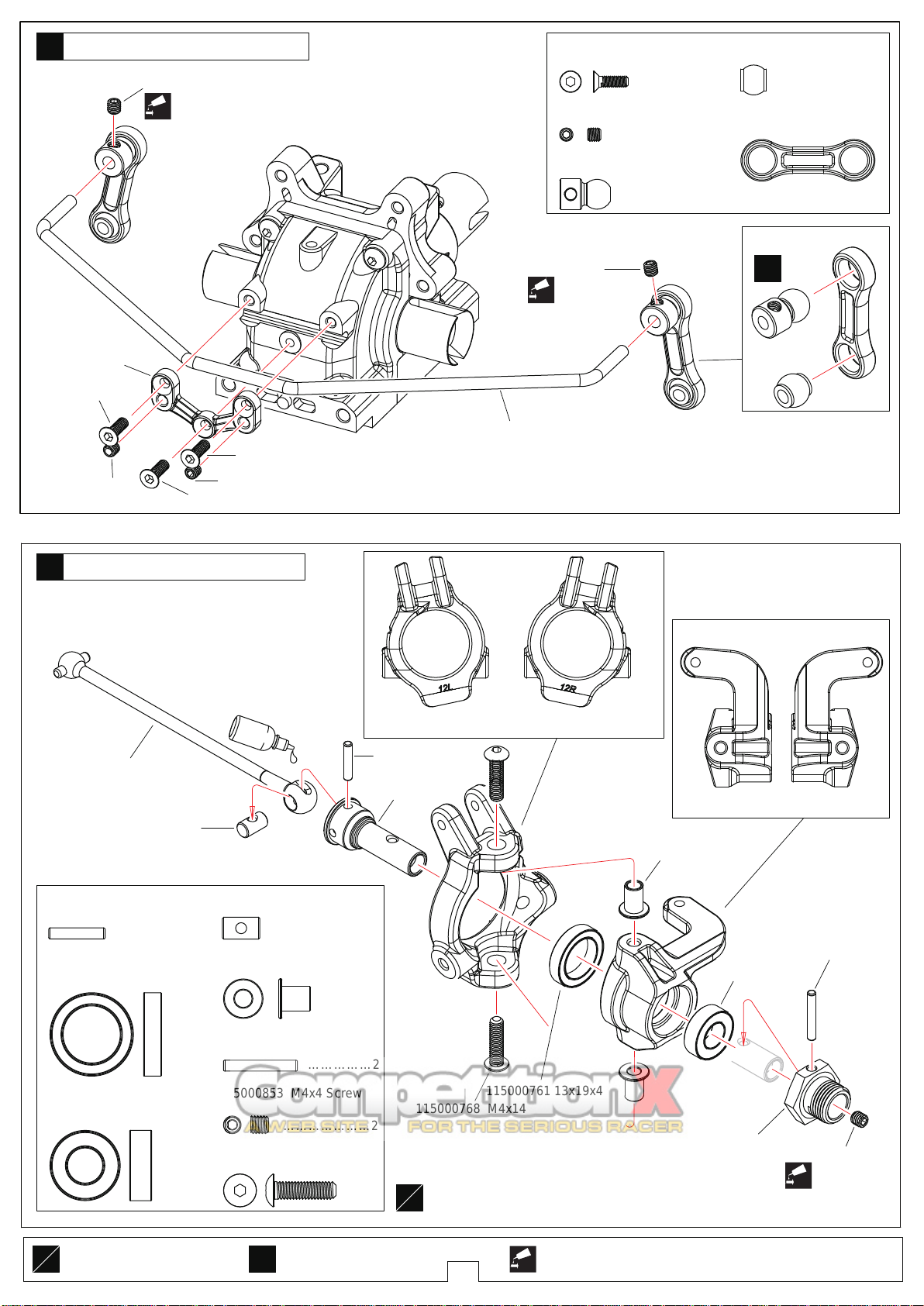

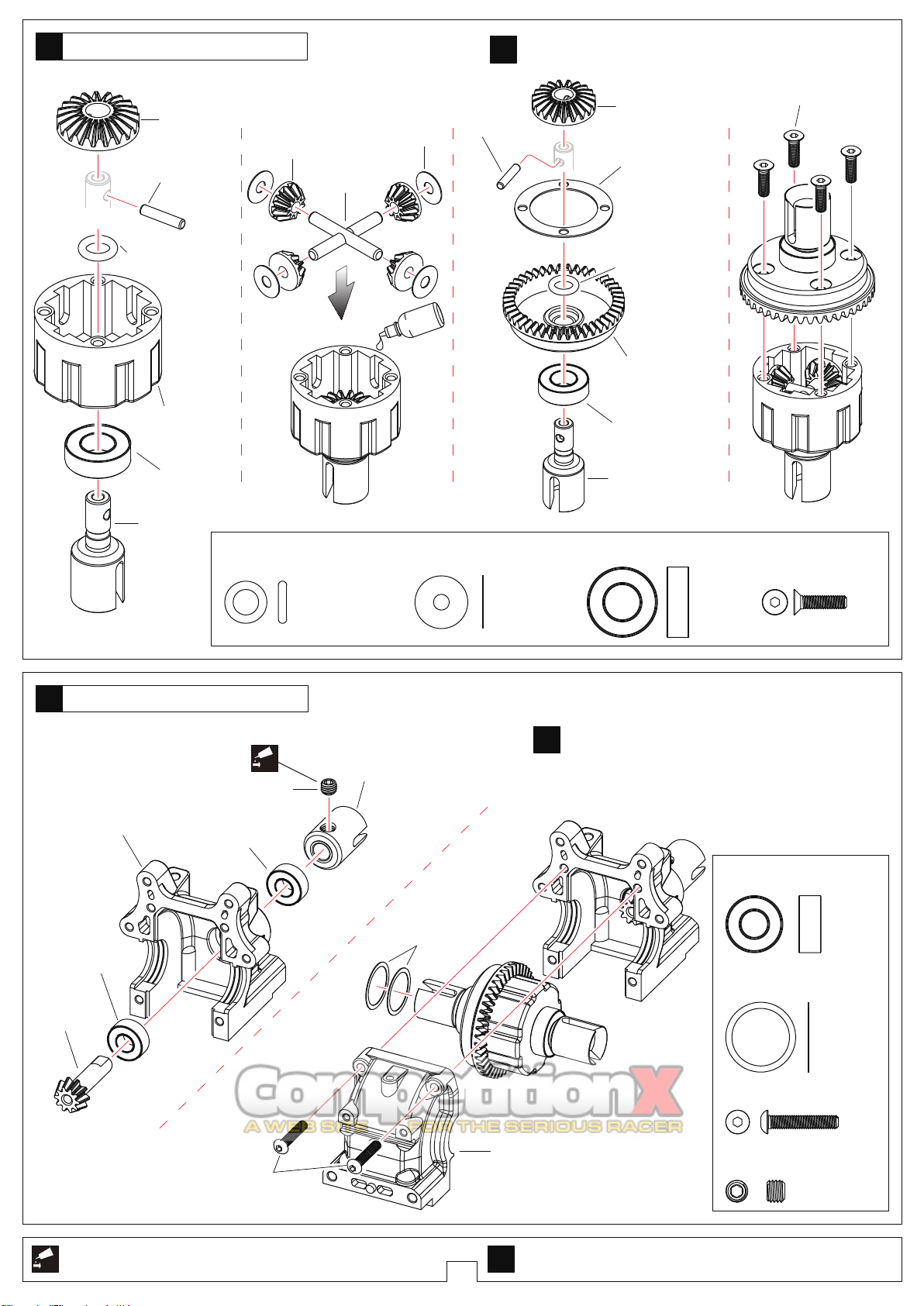

Front/Rear Differential / Vorderes/Hinteres
Differential / Avant / Arrière différentiel
Front Differential Case / Diff. Gehäuse vorne
Cas du différentiel avant
Assemble as many times as specified / Anzahl der ben. Teile
Assemblez autant de fois que spécifié
5
6
x2
x2
x2

4
LR
LR
………………3
115000769 M2.5x8 Screw
……………………4
115000701/115000706 M3x3 Screw
Assemble both Left and Right
Beide Seiten gleich montieren
……4
115000768 M4x14 Screw
115000760 8x16x5 Ball Bearing
115000761 13x19x4 Ball Bearing
………2
………2
115000703 Front Hub Carrier Bushing
………4
115000706 6.8 Ball stud
…………………2
115000706 6.8 Ball stud
…………………2
…………………2
115000853 M4x4 Screw
……………2
115000746 2.5x16.8 Pin
Assemble as many times as specified
Anzahl der. ben Teile
115000706 6.8 Ball End
115000706
………………2
115000704
Steering Block-Left Steering Block-Right
115000768 M4x14
115000703
Front Hub Carriers 12 Degree-Left Front Hub Carriers 12 Degree-Right
115000853 M4x4
115000746 2.5x16.8
115000746
Wheel Hex Hub
115000703
Front Hub Carrier Bushing
115000761 13x19x4
115000760 8x16x5
Front Hub Carrie / Achsschenkel vorne /
Montants avant
Front Swaybar / Stabi vorne /
Barre stabilisatrice avant
115000853 2.5x12.8
115000853 5x8.5
115000853
115000853 2.5x12.8 Pin
………………2
115000853 5x8.5 CVD Shaft
……………………2
115000706 M3x3
115000706 M3x3
115000701 M3x3 115000701 M3x3
115000701 M2.5x8
115000701 M2.5x8
115000701 M2.5x8
115000701
Swaybar Mount
115000769
Front Swaybar
115000853
95.5mm Front CVD
Oil
Apply threadlocker(screw cement)
Sicherungslack (blau) verwenden
x2
x2
8
7
Screw
Cement
Screw
Cement
Screw
Cement
Screw
Cement

5
Assemble both Left and Right / Beide Seiten gleich montieren /
Les deux côtés de la même monture
……4
115000768 M4x16 Screw
115000707 King Pin Bushing
………4
115000770 M4x10 Screw
……………2
115000768 M3x16 Screw
……2
115000743 4x73 Arm Pin
……2
115000769 M3x35 Screw
…………2
115000769 M3x15 Screw
………2
115000768 M4x16
115000768 M4x16
115000770 M4x10 115000707
King Pin Bushing
115000707
Front Lower Arm
115000860
Front Arm Mount-F
115000860
Front Arm Mount-R
115000743 4x73
115000743 4x73
115000769 M3x35
115000769 M3x15
115000768 M3x16
115000768 M3x16
Front Hub Carrie / Achsschenkel vorne /
Montants avant

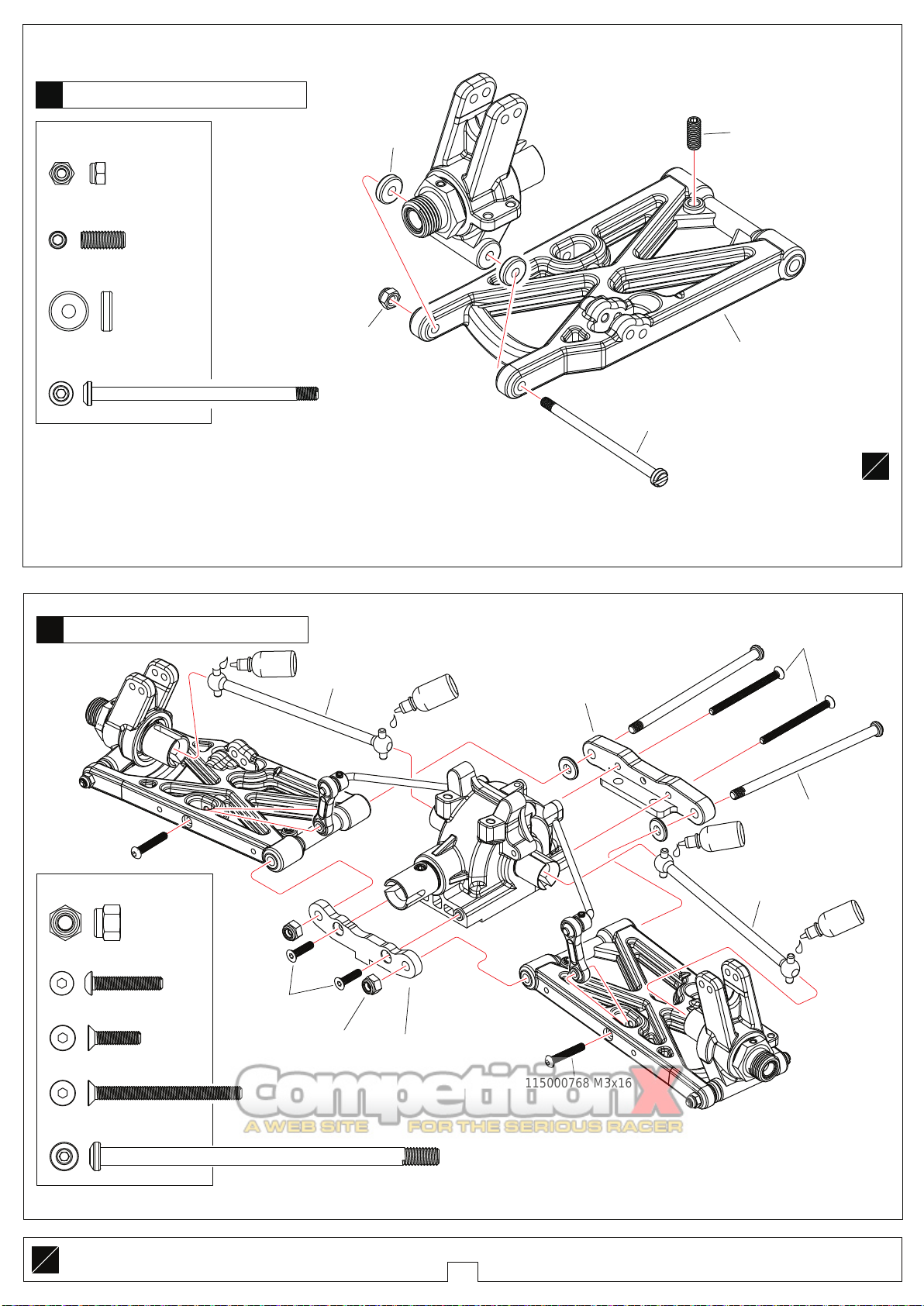

Front Suspension / Vorderachse / Avant
LR
LR
9
10

6
115000768 M3x12 Screw
115000741 5x58 Turnbuckle 115000706 7.8 Ball stud
………2 ……………2 ……………2
115000706 7.8 Ball stud
115000730
Front Shock Tower
115000741
5x58 Turnbuckle
115000706
7.8 Ball End-Front Upper
115000706
7.8 Ball stud
115000706
7.8 Ball stud
Approx.32mm
▲Projection.Note direction
Approx.32mm
▲Projection.Note direction
115000706 7.8 Ball End-Front Upper
…………4
Front Upper-Left
Front Upper-Right
115000706
7.8 Ball End-Front Upper

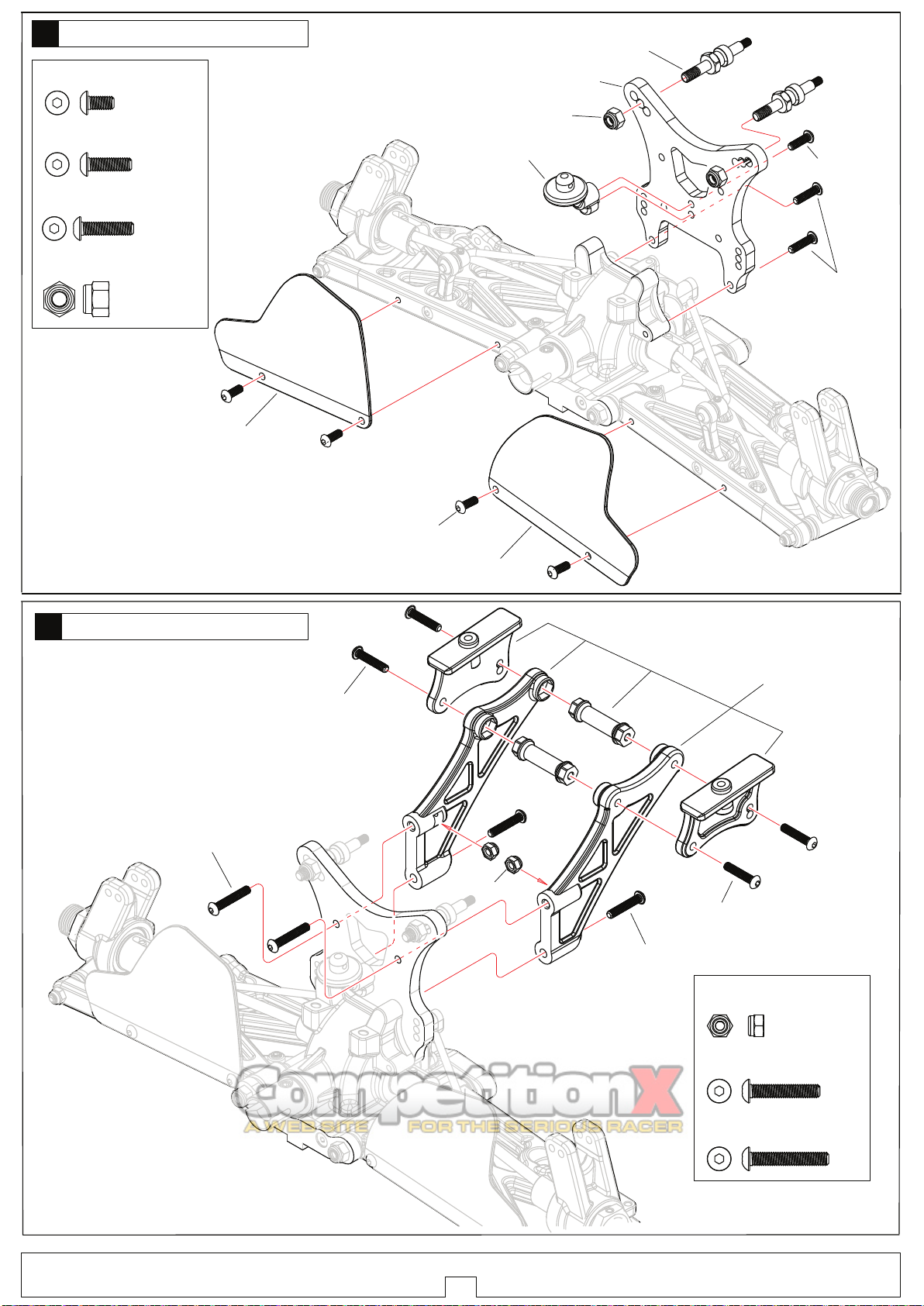

Front Shock Tower / Dämpferbrücke vorne /
Tour de choc frontal
Front Upper Turnbuckle / Rechts-/Links Gewind.
vorne / Supérieur avant Tendeur
True-to -scale diagram
Maßstabsgetreu / pleine Echelle
Assemble as many times as specified
Anzahl der benötigten Teile / Nombre de pièces requises
5mm
C
……4
115000762 M4 Nylon Nut
………2
115000762 M4
115000768 M3x12
115000879
Shock absorber Mount
115000871
Cover-Front Shock
1:1 x1
1:1 x1
11
12
1:1 x1

7
115000741 4x53 Turnbuckle 115000706 6.8 Ball stud
………2 ……………2 ……………2
115000706 6.8 Ball stud
115000771 M3x25 Screw
……2
115000769 M3x16 Screw
……2
115000762 M3 Nylon Nut
…………6 ……2
115000771 M3x18 Screw
115000741
4x53 Turnbuckle
115000706 6.8 Ball End-Steering
……………4
115000706
6.8 Ball End-Steering
115000706
6.8 Ball End-Steering
115000706
6.8 Ball stud
115000706
6.8 Ball stud
Steering-Right
Steering-Left
Approx.31.5mm
Approx.31.5mm
▲Projection.Note direction
▲Projection.Note direction
Front Upper Turnbuckle-Left
Front Upper Turnbuckle-Right
Steering Turnbuckle-Left
Steering Turnbuckle-Right
115000769 M3x16
115000769 M3x16
115000771 M3x25
115000771 M3x25
115000771 M3x18
115000762 M3
115000762 M3
115000762 M3
115000762
M3

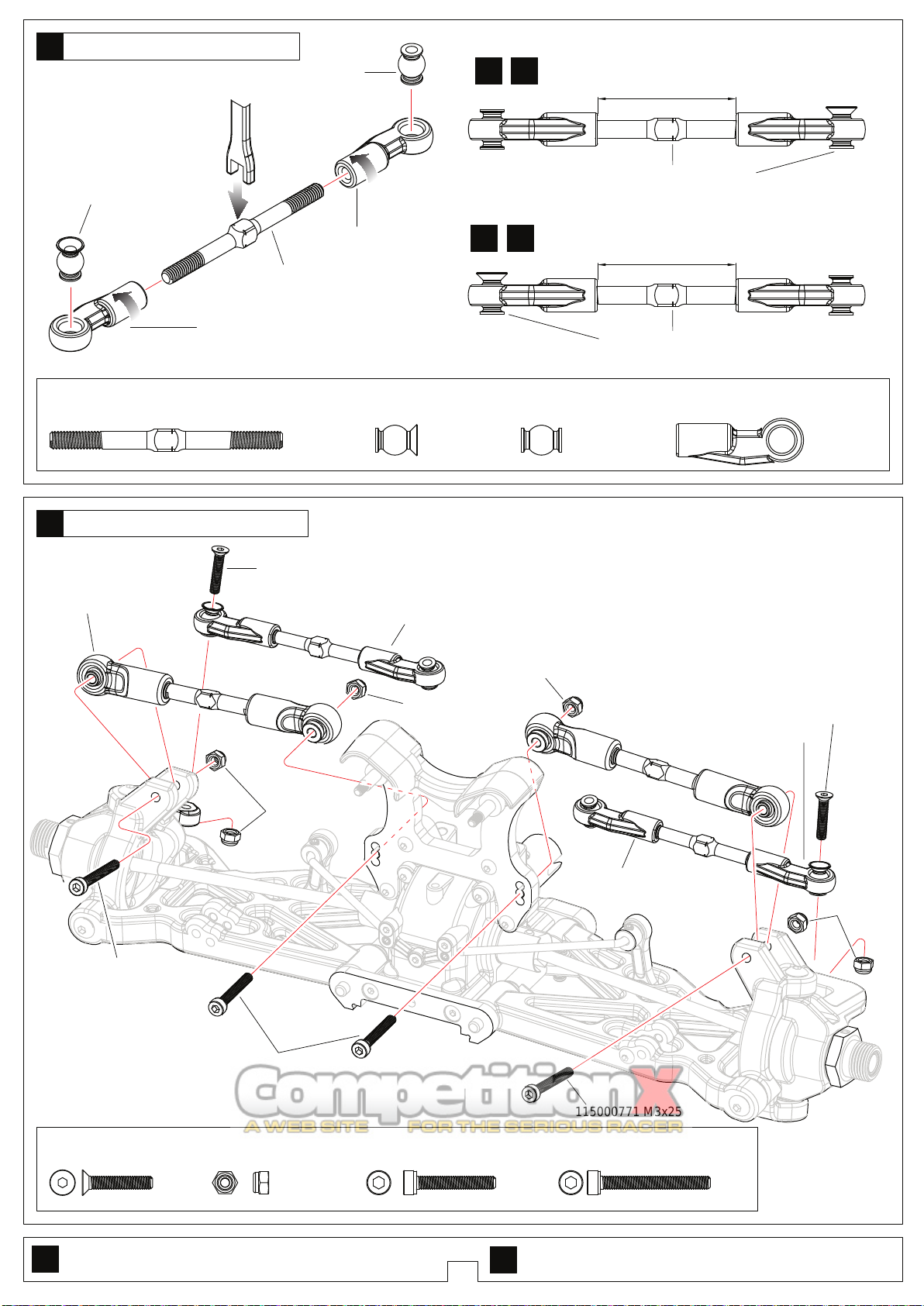

Steering Turnbuckle / Gewindestangen /
Les tiges filetées
True-to -scale diagram
Maßstabsgetreu / pleine Echelle Assemble as many times as specified
Anzahl der ben. Teile / Assemblez autant de fois que spécifié
Front Upper/Steering Turnbuckle / obere vord.
Gewindestange / Supérieure avant / Turnbuckle
5mm
1:1 x1
1:1 x1
13
14
1:1 x1

8
115000769 M4x10 Screw
…………2
115000769 M4x14 Screw
………4
115000700 5.8x1.9 O-Ring
…………2
115000732 3.6x12x0.2 Washer
………………4
115000760 8x16x5 Ball Bearing
………2 ……4
115000769 M3x12 Screw
115000769 M3x18 Screw
……2
115000732
10T Diff Gear
115000732
20T Diff Gear
2.5x11.5 Pin
115000700
Differential Housing
115000732 3.6x12x0.2
115000732
Diff Shaft
115000735 M3x12
115000700 5.8x1.9
115000760 8x16x5
Oil
115000880
44T Center Diff Gear
115000732
20T Diff Gear
115000732
2.5x11.5 Pin
115000760 8x16x5
115000734
Center Diff Connecting Cup
115000700 5.8x1.9
115000700
Differential Pads
115000769 M4x14
115000769 M4x10
115000769 M3x18
115000711
Front Bumper

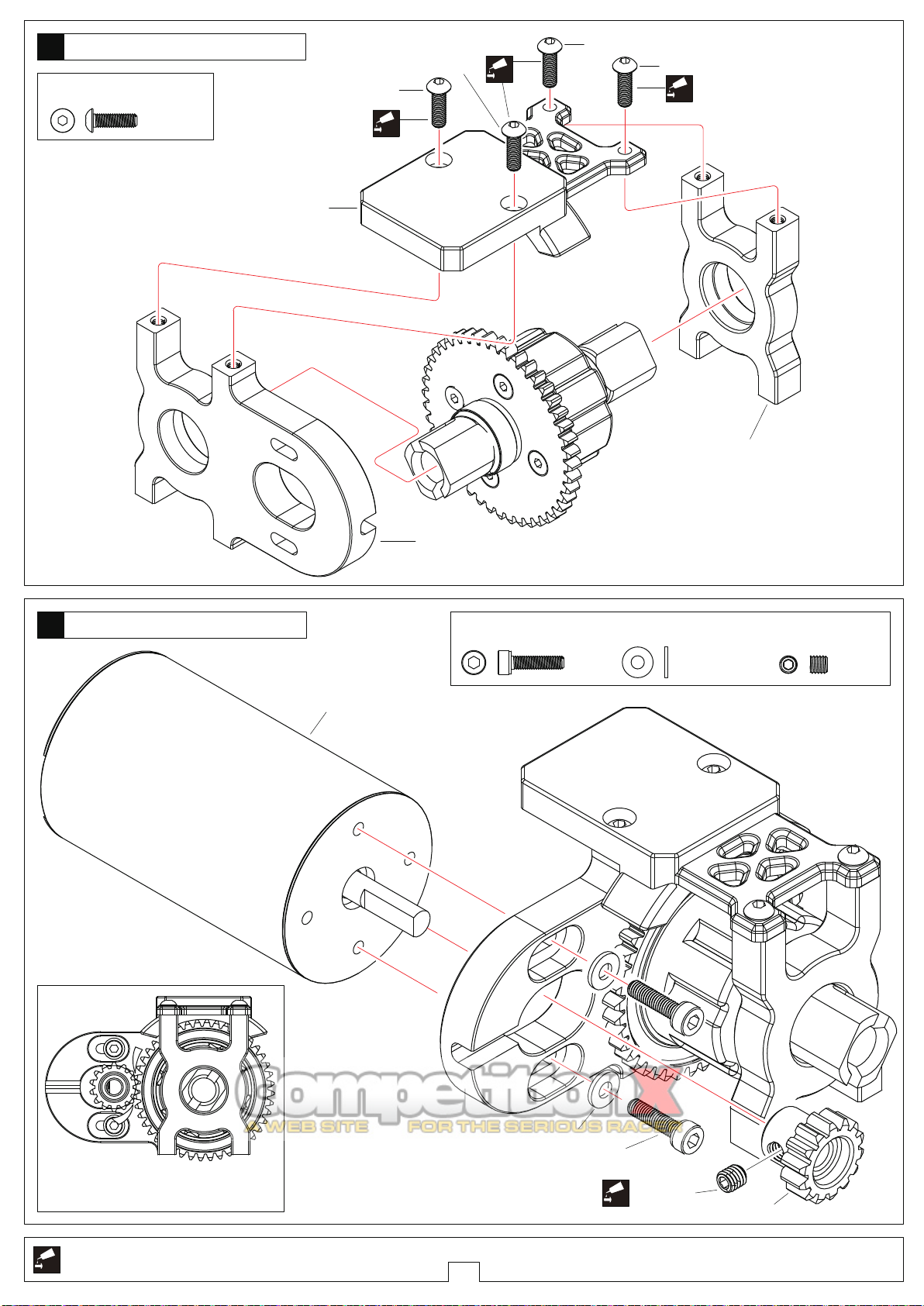

Center Differential / Mittel-Differential /
Centre différentiel
Front Suspension / Aufhängung vorne /
suspension avant
115000734
Center Diff Connecting Cup
16
15

9
Screw
Cement
Screw
Cement
Screw
Cement
115000782
Center Differential Mount-Rear
Center Differential Mount / Einbau Mittel-Diff.
Centre Mont différentiel
Motor / Motor / Moteur
Apply threadlocker(screw cement) / Sicherungslack (blau) verwenden /
Sauvegarde de la peinture en utilisant (bleu)
115000768 3x7x0.8 Washer
115000781 M4x4 Screw
………1
………………2
115000778 M3x10 Screw
…………4
115000782
Motor Mount
115000778 M3x10
115000778 M3x10
115000778 M3x10
115000778
Center Differential Plate
115000778 M3x10
115000781 M4x4
115000768 M3x12
115000768 3x7x0.8
115000781
Motor
Tighten the screws with one sheet of
paper inserted between both gears.
115000768 M3x12 Screw
……2
18
17
Screw
Cement
Screw
Cement

Screw
Cement
Screw
Cement
115000760 8x16x5
Ball Bearing
115000761 13x19x4
Ball Bearing
………2
………2
……………………2
115000738 M4x4 Screw
………………2
115000746 2.5x16.8 Pin
115000705
Rear Hub Carriers-L 115000705
Rear Hub Carriers-R
115000738 M4x4 115000760 8x16x5
115000761 13x19x4
115000746 2.5x16.8
115000746
Wheel Hex Hub
Rear Hub Carrie / Achsschenkel hinten /
jarret arrière
Assemble as many times as specified
Anzahl der ben. Teile
………………3
115000769 M2.5x8 Screw
……………………4
115000701/115000706
M3x3 Screw
115000706 6.8 Ball stud
…………………2
115000706 6.8 Ball stud
………………………2
115000706 6.8 Ball End
115000706
…2
Rear Swaybar / Stabi.
hinten
115000706 M3x3
115000706 M3x3
115000701 M3x3 115000701 M3x3
115000701 M2.5x8
115000701 M2.5x8
115000701 M2.5x8
115000701
Swaybar Mount
115000745
Rear Swaybar
115000854
Rear Wheel Shaft
115000769 M4x10 Screw
………4
115000769 M4x10
Center Differential / Einbau Mittel-Differential /
Différentiel central Installation /
………2
115000769 M3x8 Screw
115000769 M3x8
115000778
Motor Mount
10
115000855
86mm Drive Shaft
Oil
Oil
Apply threadlocker (screw cement)
Sicherungslack (blau) verwenden
Assemble both Left and Right
Beide Seiten gleich montieren
LR
20
x2
x2
19
21
LR
Screw
Cement
Screw
Cement

11
Assemble both Left and Right / Beide Seiten gleich montieren
Assemblez les deux Gauche et Droite /
LR
115000762 M3 Nylon Nut
………………2
……………2
115000770 M4x10 Screw
………………4
115000705 3.1x9x2.5
Plastic Washer
……………2
115000851 3x51.5 Arm Pin
115000762 M3
115000851 3x51.5
115000770 M4x10
115000705 3.1x9x2.5
115000708
Rear Lower Arm-Left
Rear Hub Carrie / Einbau Achsschenkel hinten
Montage à l'arrière de fusée
LR
22
115000851 4x77 Arm Pin
……………2
115000762 M4 Nylon Nut
………………2
115000768 M3x16 Screw
……2
115000769 M3x12 Screw
…………2
115000769 M3x35 Screw
……………2
115000768 M3x16
115000762 M4
115000851 4x77
115000769 M3x35
115000769 M3x12
115000860
Rear Arm Mount-F
115000860
Rear Arm Mount-R
Rear Suspension / Aufhängung hinten /
Suspension arrière
115000855
86mm Drive Shaft
Oil
Oil
Oil
Oil
115000855
86mm Drive Shaft
23

12
115000768 M3x6 Screw
……………4
115000711
Dirtcover Rear-Left
115000711
Dirtcover Rear-Right
115000712
Rear Body Mount
115000862
Rear Shock Tower
115000768 M3x6
Rear Shock Tower / Dämpferbrücke hinten
Tour de choc arrière
115000768 M3x10
115000768 M3x10 Screw
…………1
115000768 M3x12
115000879
Shock absorber Mount
115000762 M4 Nylon Nut
………………2
115000762 M4
115000768 M3x12 Screw
…………2
25
115000762 M3 Nylon Nut
…………………2
115000768 M3x18 Screw
…2
115000768 M3x16 Screw
……6
115000768 M3x16
115000768 M3x18
115000712
Wing Mount
115000768 M3x16
115000762 M3
115000768 M3x16
Wing / Spoiler / Becquet
26

13
True-to -scale diagram
Maßstabsgetreu / pleine Echelle Assemble as many times as specified / Anzahl der ben. Teile
Nombre de pièces requises
1:1 x1
115000741 5x40 Turnbuckle 115000706 7.8 Ball End-Rear Upper
………2 ………4 ………………2 ……………2
115000706 7.8 Ball stud 115000706
7.8 Ball stud
▲Projection.Note direction
▲Projection.Note direction
Rear Upper-Left
Rear Upper-Right
115000741
5x40 Turnbuckle
115000706
7.8 Ball End-Rear Upper
115000706
7.8 Ball End-Rear Upper
115000706
7.8 Ball stud
115000706
7.8 Ball stud
Approx.12.5mm
Approx.12.5mm
Rear Upper Turnbuckle / Gewindestange hi./ob.
Tige filetée-dessus l'arrière
5mm
1:1 x1
1:1 x1
27
115000762 M3 Nylon Nut
115000771 M3x18 Screw 115000771 M3x25 Screw
………1
115000768 M4x22 Screw
115000762 M4 Nylon Nut
115000769 M4x12 Screw
……2 ……2 ……2
………………1……………4
Rear Upper Turnbuckle / Gewindestange hi./ob.
Tendeur arrière supérieur
115000762 M3
115000762 M3
115000762 M3
115000771 M3x18
115000771 M3x25
115000719
Rear Chassis Stiffener
115000719
Rear Chassis Stiffener Mount
115000771 M3x25
115000768 M4x22
115000769 M4x12
Rear Upper Turnbuckle-Right
Rear Upper Turnbuckle-Left
28

14
115000769 M4x14 Screw
……4
115000769 M3x10 Screw
……1
115000769 M3x12 Screw
………1
115000762 M3 Nylon Nut
………1
115000762 M3
115000769 M4x14
115000769 M3x10
115000769 M3x12
115000769 M4x14
115000882
1.2mm Plastic Washer
115000882 3.8x2.3 O-ring
115000882
3mm Plastic Washer
…………………4
…………………4
……………………8
115000883 7x1.5 O-ring
…………………4
115000882
3.1x7x0.4 Washer
……………………4
115000882 M3 Nylon Nut
…………………4
115000871 6.8 Ball stud
………………………4
FR
x2
Shock Absorber / Dämpfer / Amortisseur
Rear Suspension / Aufhängung hinten
Suspension arrière
115000882
3.8x2.3 O-ring
115000882
3mm Plastic Washer
115000882
1.2mm Plastic Washer
115000883
7x1.5 O-ring
115000883
Shock Bottom cover
115000883
Front Shock Body-Short
Rear Shock Body-Long
115000882
Front Shock Shaft-Short
Rear Shock Shaft-Long
115000882 3.1x7x0.4
115000882
Shock Piston
115000882 M3
115000871
6.8 Ball stud
115000884
Ball End-Short
Front-Short
Rear-Long
115000856
113mm Drive Shaft
Oil
Oil
28
29
x2
Assemble as many times as specified / Anzahl der ben. Teile
Assemblez autant de fois que spécifié FRAssemble both Front and Rear / Vorne und hinten ident. montier.
Assembler avant et arrière

15
FRAssemble both Front and Rear
Vorne und hinten id. montieren
Front-Short
Rear-Long
FR
x2
115000882
Diaphragm
Front-Short
Rear-Long
115000883
Shock Top cover
115000886
Front Shock Spring-Short
Rear Shock Spring-Long
115000885
Spring Adjuster
115000884
Below Spring Mount
LRAssemble both Left and Right
Beide Seiten gleich montieren
115000768 M3x18 Screw
…………………2
115000762 M3 Flanged
Nylon Nut
………………………2
115000879 Plastic Bushing
……2
115000768 M3x18
LR
x2
Assemble as many times as specified
Anzahl der ben. Teile
Shock Absorber / Dämpfer / Amortisseur
Front Shock / Dämpfer vorne / Amortisseur avant
115000884
Top Spring Mount
115000879
Plastic Bushing
115000762 M3
30
31
450

16
LR
Rear Shock / Dämpfer hinten / Amortisseur
arrière
LRAssemble both Left and Right / Beide Seiten gleich montieren
Assemblez gauche et droit
115000768 M3x18
115000768 M3x18 Screw
…………………2
………………………2
115000762 Plastic Bushing
……2
115000762 M3 Flanged
Nylon Nut
115000879
Plastic Bushing
115000762 M3

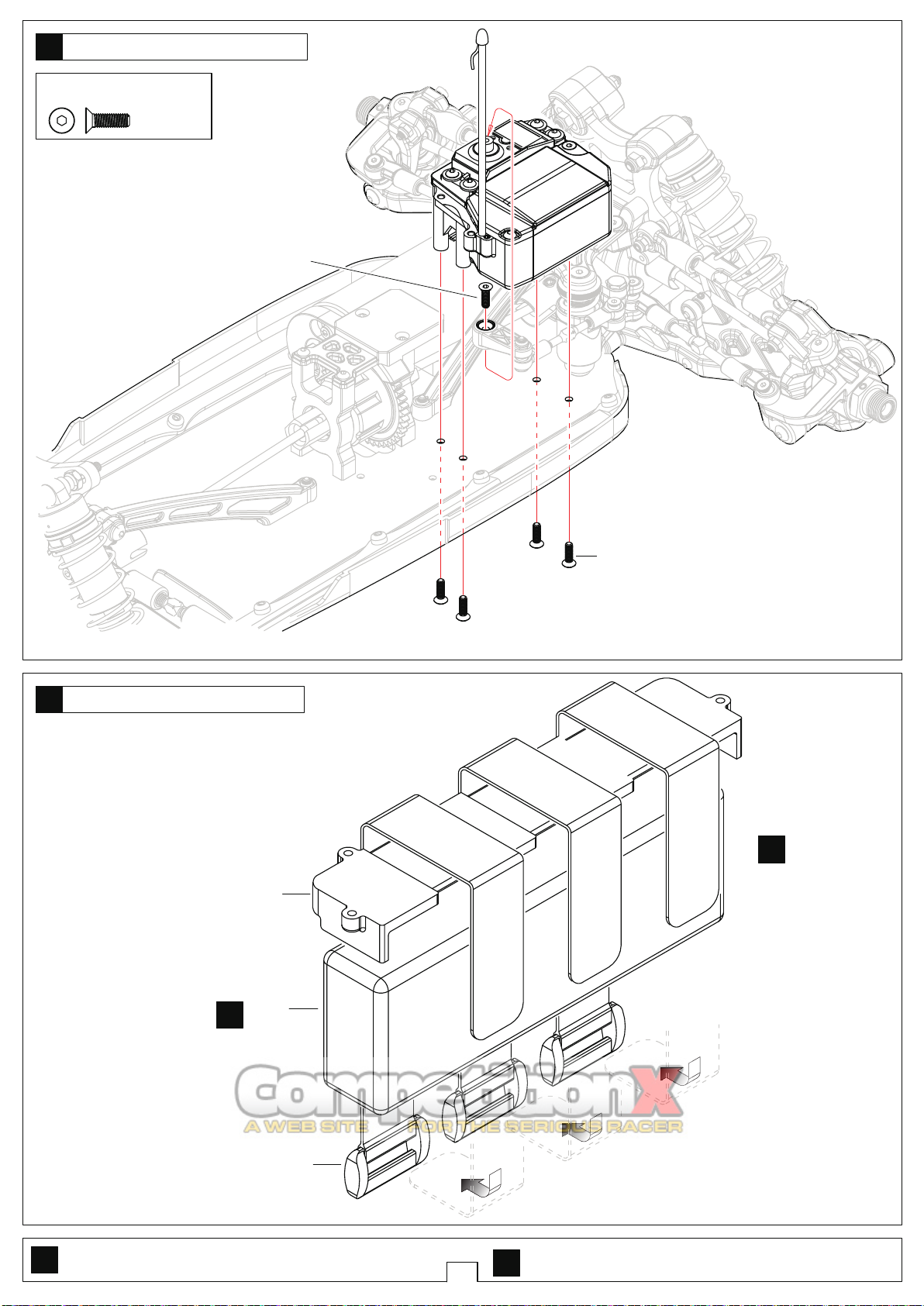

Receiver/Servo / Empfänger/Servo
Récepteur/Servo
115000714
Receiver Box
115000775 3x7x0.8 Washer
……………………4
115000775 3x7x0.8
115000768 M3x12
115000716
Servo Mount
11500714
Receiver Cover
115000768 M3x8 Screw
……………1
115000768 M3x8
115000769 M3x8
115000769 M3x8 Screw
……………1
115000770 M3x5 Screw
…………………1
115000770 M3x5
203000001
Antenna Pipe
Servo
Receiver
115000768 M3x12 Screw
…………4
33
32

17
Battery / Batterie / Batterie
Receiver/Servo / Empfänger/Servo
L'alimentation du/récepteur
XMust be purchased separately / Nicht im Lieferumfang enthalten
Non fourni
Battery
X
115000778
Battery Mount
115000778
Velcro Tape
x2
Assemble as many times as specified / Anzahl der ben. Teile
Assemblez autant de fois que spécifié
115000769 M3x10
115000769 M3x10 Screw
……………5
115000769 M3x10
34
35
x2
