Antari M-4 User manual

1
M-4
Stage Fog Machine
User Manual
English Français Deutsch • •
©2015 Antari Lighting and Effects Ltd.

2

3
User Manual
Safety Information
Please read the following safety information carefully before operating the
machine. Information includes important safety information about installation,
usage, and maintenance. Pay attention to all warning labels and instructions in
this manual and printed on the machine.
If you have questions about how to operate the machine safely, please contact your local
Antari dealer for help.
Keep this device dry.
Always connect to a grounded circuit to avoid risk of electrocution.
Before connecting machine to power, always check voltage indicate on machine
match to your local AC voltage. Do not use the machine if AC power voltage does
not match.
Disconnect the machine from AC power before servicing and when not in use.
This product is for indoor use only! Do not expose to rain or moisture. If fluid is
spilled, disconnect AC power and clean with a damp cloth. If fluid is spilled onto
electronic parts, immediately unplug the machine and contact your local Antari
dealer for advice.
No user serviceable and modifiable parts inside. Never try to repair this product, an
unauthorized technician may cause damage or malfunction.
For adult use only. Never leave the machine running unattended.
Position the machine in a well-ventilated area. Please leave about 50 cm space
around the machine.
Never add flammable liquid of any kind to the machine.
Make sure there are no flammable materials close to the machine while operating.
Only use Antari fluid. Other fluid may lead to heater clog and malfunction.
If the machine fails to work, unplug the machine and stop operation immediately.

4
Contact your local Antari dealer for assistance.
Before transporting the machine, make sure the fluid tank is completely drained.
Fog fluid may present health risks if swallowed. Do not drink fog fluid. Store it
securely. In case of eye contact or if fluid is swallowed immediately look for medical
advice.
Unpacking and Inspection
Immediately upon receiving the machine, carefully unpack the carton, check all content to
ensure that all parts are present and have been received in good condition. If any parts
appear damaged or mishandled from shipping, notify the shipper immediately and retain the
packing material for inspection.
What is included: 1 x M-4 Fogger
1 x Power Cord
1 x User Manual

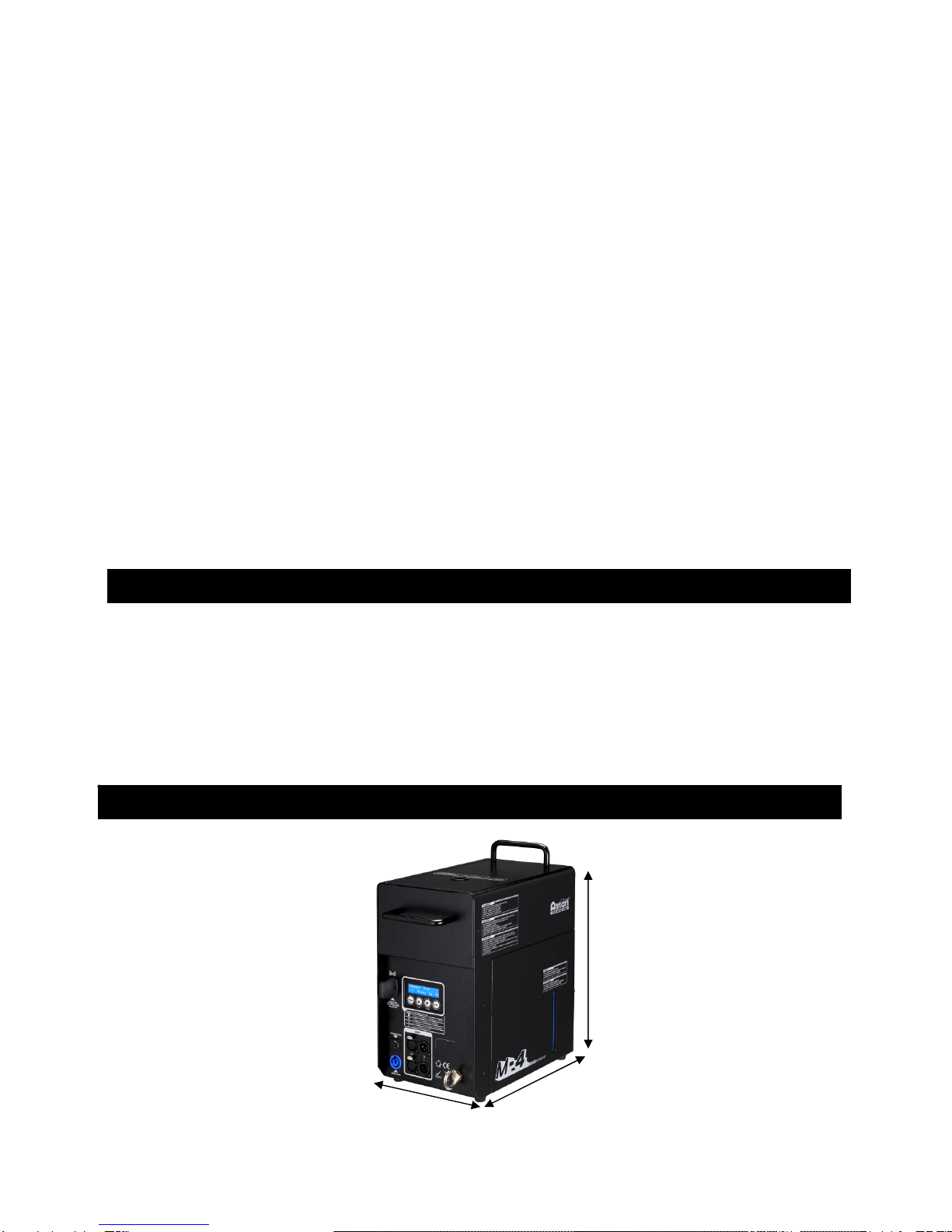

Product Dimension
Product Overview
193 mm
385.7 mm
345 mm
PowerCon
LCD Control Panel
WDMX / Wireless Reciver
XLR 5-Pin DMX
XLR 3-Pin DMX
Breaker

5
Setting Up
Step 1: Place the machine on a flat surface and in a suitable large area with at least 50 cm
open space at each side of the machine and 5 meters for the output direction of the
machine.
Step 2: Fill the fluid tank with Antari fog fluid.
Step 3: Connect the machine to suitable rated power supply. To determine the power
requirement for the machine refer to the label on the back of the machine.
Always connect the machine to a protected circuit and ensure it is properly
grounded to avoid risk of electrocution.
Step 4: Turn on the machine by connecting the power cord and turning the Neutrik
Powercon. Heat-up takes approximatly 5 minutes. Once the machine has reached operating
temperature, the LCD screen will display “Ready To Fog”. Now the machine is ready for
operation.

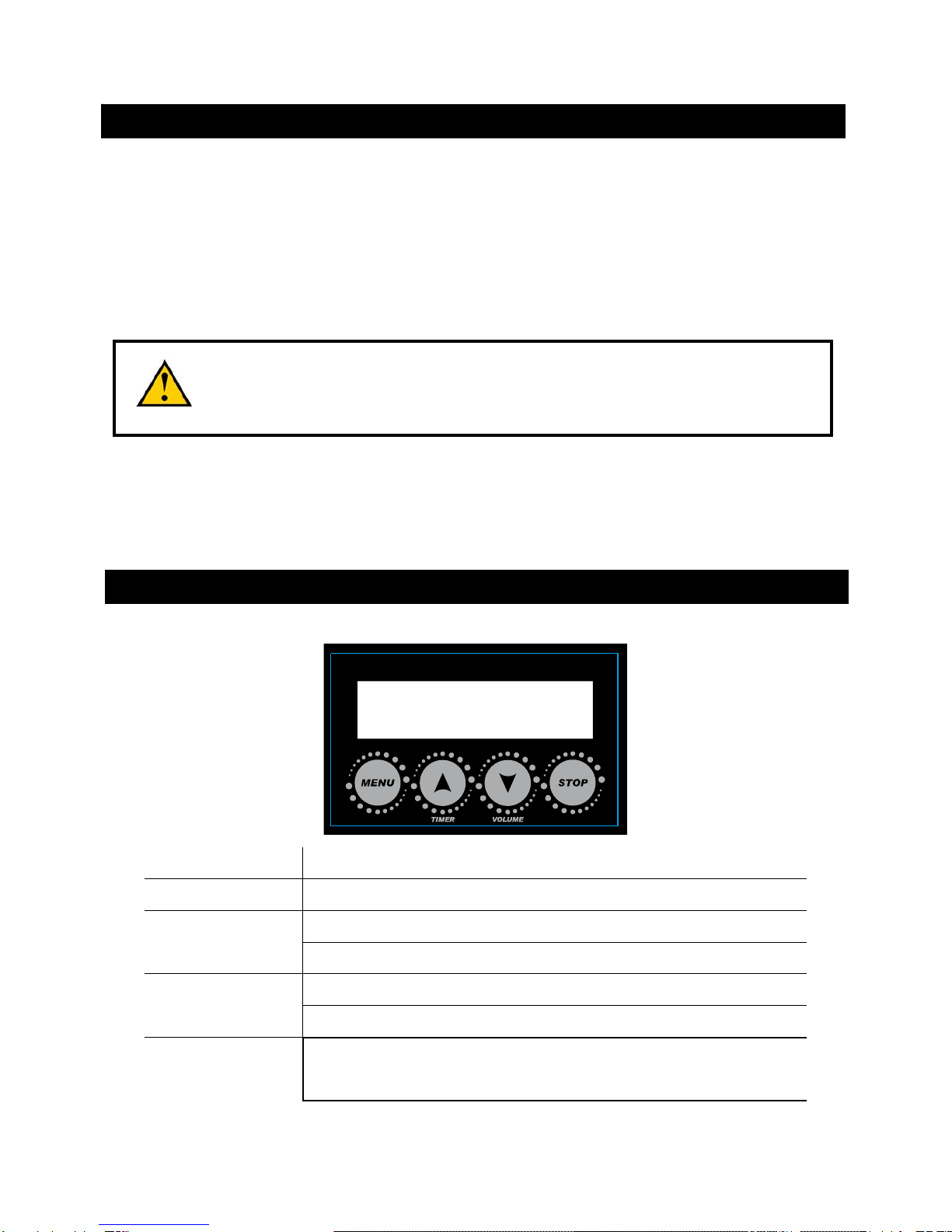

Control Panel Operation
The machine can be operated with the on-board LCD control panel.
Button Function
[Menu] Select from functions
[ ▲ / Timer] To increase value or choose from options
To activate Timer Mode
[ ▼ / Volume] To decrease value or choose from options
To active Volume Mode
[Stop] To deactivate Timer/Volume function
Or to select and memorize the setting
ANTARI M-4
Ready to Fog

6
Control Menu
Set interval time from 15 to 360 seconds
Set duration time from 1 to 5 seconds
Turn On/Off 2 Second Jet Mode
Set DMX address from 1 to 512
Turn On/Off W-DMX
Rest W-DMX connection
Turn On/Off wireless control
Turn On/Off to have a quick start (to run last settings)
DMX Operation
Making the DMX Connection – Connect machine to a DMX controller or to one of the
machines in the DMX chain.
DMX Connector Pin Assignment
The machine provide 3 or 5 pin XLR connector for DMX connection. Diagram below indicate
pin assignment information
Interval Set
15 Sec
DurationSet
5 Sec
Wireless
Off
Quick Start
Off
DMX512
Add: 1
W-DMX Power
Off
W-DMX Reset
Off
2 Second Jet Mode
off

7
Pin Function
1 Ground
2 Data-
3 Data+
DMX Channel Function
Channel DMX Value Range Function
1 0 – 5 Fog Off
6 –255 100% Fog Output
Status of W-DMX connection (Optional)
Symbol on the Liquid Crystal Display Status of W-DMX connection
○ Transmitter not assigned
◎ Transmitter assigned, No DMX signal
⊙ Transmitter link lost or linking to transmitter
● Transmitter assigned, DMX signal received
Wireless Remote Control Operation (Optional)
The wireless remote control system W-1 consists of a transmitter equipped with two buttons
for on and off functions and a receiver pre-attached to the rear panel of M-4.
*Transmitter

8
With the transmitter, it is possible to emit fog via radio signal at maximum distance of 50
meters. Press the button “A” to emit fog and press the button “B” to stop fogging.
*Receiver
If the optional wireless remote control function is selected and included, a radio signal
receiver is tested and pre-attached on the machine. The included transmitter also has been
paired with the attached receiver before shipping.
To activate or deactivate the wireless remote control function, press [Menu] until the LCD
displays “Wireless”. Then press the ▲ or ▼ button to turn on or off the wireless remote
control function. Once the wireless remote control function is turned on, the letter“W”will
be displayed on the LCD screen.
Registering transmitter
Transmitter can be paired or deleted from the receiver. Each receiver can pair up to 10
transmitters. Follow below steps to pair or delete transmitter from receiver.
Step 1: Power off M-4 Fogger

9
Step 2: Press and hold [DOWN] button
Step 3: Turn power on and release [DOWN] button when LCD display blinks
Step 4: Follow the menu instruction to pair or delete transmitter
Notes:
One machine can be controlled by up to 10 transmitters while one transmiter can be paired
with an unlimited number of machines.
Fluid
Use Antari FLC water-based fluid for the best performance for the M-4 Fogger. The
machine is tested and calibrated with this fluid to achieve the best output performance.
Warranty will be void if any other type of liquid is used, improper use of liquid may lead to
machine failure and malfunction.
Service and Maintenance
Do not allow the machine and fluid to become contaminated.
Regularly fill distilled water to fluid tank and run the machine to clean the system.
After cleaning, refill Antari fog fluids into fluid tank and make sure machine can
produce fog properly.
It is recommended to run the machine on a monthly basis in order to achieve best
performance and output condition.
Excessive dust, liquid and dirt built up will degrade performance and cause
overheating.

10
Technical Specifications
Input voltage 110-120V 60Hz or 220-240V 50Hz
Breaker 15A 250V (110V-120V)
8A 250V (220-240V)
POWER CONSUMPTION 1500W
Warm-up time 5 minutes (approx.)
Output distance approx. 5 meters
Fluid tank capacity 2.4 L
Fluid consumption 24ml/10sec
Recommended fluid Antari FLC water-based fluid
Control options LCD control panel, DMX, W-DMX, Wireless remote control,
DMX channels 1 channel, Output volume
Power connection Neutrik Powercon
DMX data connection 3-pin and 5-pin XLR
Dimensions L345 x W193 x H385.7mm
Dry weight 11.0kg

11
Stage Fog Machine Mode d'emploi
Notices de Sécurité
En vue d'utiliser correctement votre nouvel appareil, veuillez lire attentivement ce
mode d'emploi. Pour assurer la longévité et le bon fonctionnement de votre
machine à fumée, veuillez lire attentivement les instructions suivantes
concernant le maniement, la sécurité et l'entretien. Veuillez suivre toute
instruction de sécurité appliquée sur le boîtier de votre générateur à fumée
Antari.
Si vous avez des questions sur l'usage de la machine en toute sécurité, contactez votre
revendeur Antari.
Protéger de l'humidité.
Utilisez uniquement des prises de courant à terre à 3 broches.
Avant la première mise en marche, assurez-vous que l'appareil soit branché à
l'alimentation correcte. Ne jamais utiliser la machine quand la voltage n'est pas
correcte.
Débranchez l'appareil du secteur avant d'entretien ou quand vous n'utilisez pas la
machine.
L'appareil a été conçu pour un emploi dans des locaux clos. Protéger de l'humidité.
En cas de projection de liquide, débranchez l'appareil du secteur et nettoyez avec
un chiffon humide. Si du liquide devait pénétrer à l’intérieur de l’appareil,
débranchez le immédiatement et contactez un technicien ou votre revendeur Antari
avant de le réutiliser.
A l'intérieur de l'appareil, il n'y a aucune partie qui ait besoin d'être révisée. Ne
jamais essayer de reparer le produit parce quet détruire la machine.
L'usage de cet appareil n'est prévu que pour les adultes. Ne jamais faire marcher
sans surveillance.
Installez l'appareil à un endroit bien aéré. Pour garantir une aération suffisante,

12
laissez un espace libre de 50 cm tout autour de l’appareil.
Ne jamais mélanger des liquides enflammables gazeuz ou huileux avec le liquide à
fumée.
Respectez une distance minimum de 50 cm entre le bec de la machine et les
matériaux enflammables.
Employez uniquement des liquides à fumée de haute qualité à base d'eau Antari
FLC ou liquides recommandée par votre revendeur. D'autres liquides à fumée
pourraient causer des problèmes d'encrassage ou des crachotements.
Si votre machine à fumée Antari ne devait plus fonctionner correctement, éteignez
le immédiatement. S'il vous plaît contactez votre revendeur Antari.
Faites attention à ce que le réservoir soit toujours complètement vidé avant
d’envoyer ou transporter l’appareil.
Ne jamais avaler le liquide à fumée. Stocker avec prudence. Si c’était tout de
même le cas, consultez un médecin immédiatement.
Déballage & Inspection
Ouvrez le carton extérieur et assurez vous que toutes les pièces n'aient subi aucun
dommage durant leur transport. En cas de livraison endommagée ou incomplète, toujours
contactez immédiatement votre revendeur Antari.
Contenu de la livraison : 1 x M-4 Fogger
1 x Câble d'alimentation
1 x Mode d'emploi
Dimensions du Produit
193 mm
385,7 mm
345 mm

13

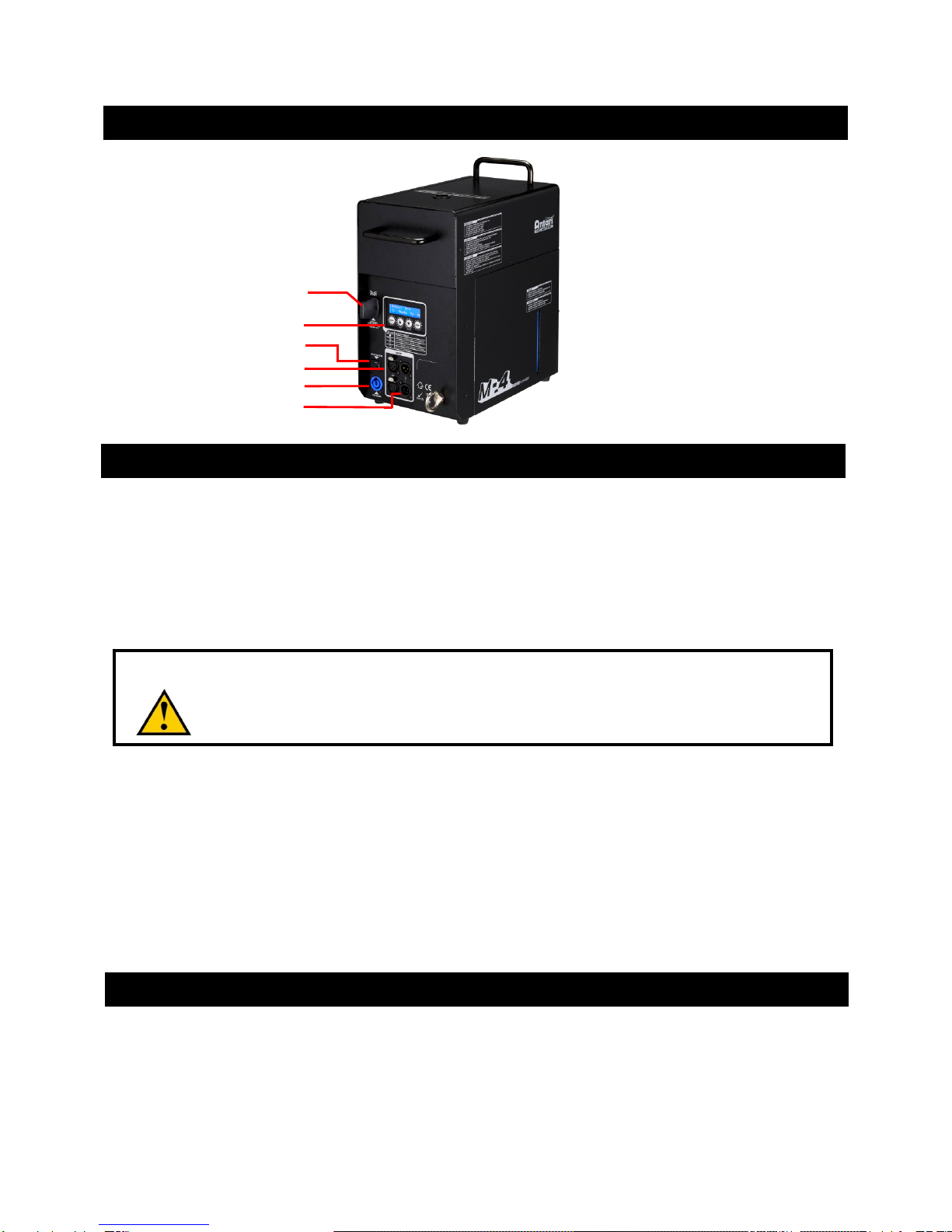

Descriptif du Produit
Mise en Service
Etape 1 : Placez la machine à fumée sur une surface plane et laissez un espace libre de 50
cm tout autour de la machine et 5 mètres dans la direction d'débit.
Etape 2 : Remplissez le réservoir avec un liquide approprié.
Etape 3 : Branchez la fiche d'alimentation dans une prise de courant avec terre. Veuillez
voire l'affichage du type pour chercher l'information sur l'alimentation.
Reliez l’appareil à la terre afin d’éviter tout risque de
choc électrique.
Etape 4 : La machine est équipée avec un raccordement au secteur verrouillable. Insérez le
cable de secteur et tourner à droite jusqu’à verrouillage. La machine ne dispose pas d’un
interrupteur secteur. Quand brancher la machine au secteur, la machine commence à
chauffer. Le temps de chauffage prend environ 9 minutes. Quand la temps de chauffage est
terminé, l'écran indique “Ready To Fog” et émission de fumée est possible. Après, la
émission de fumée est possible.

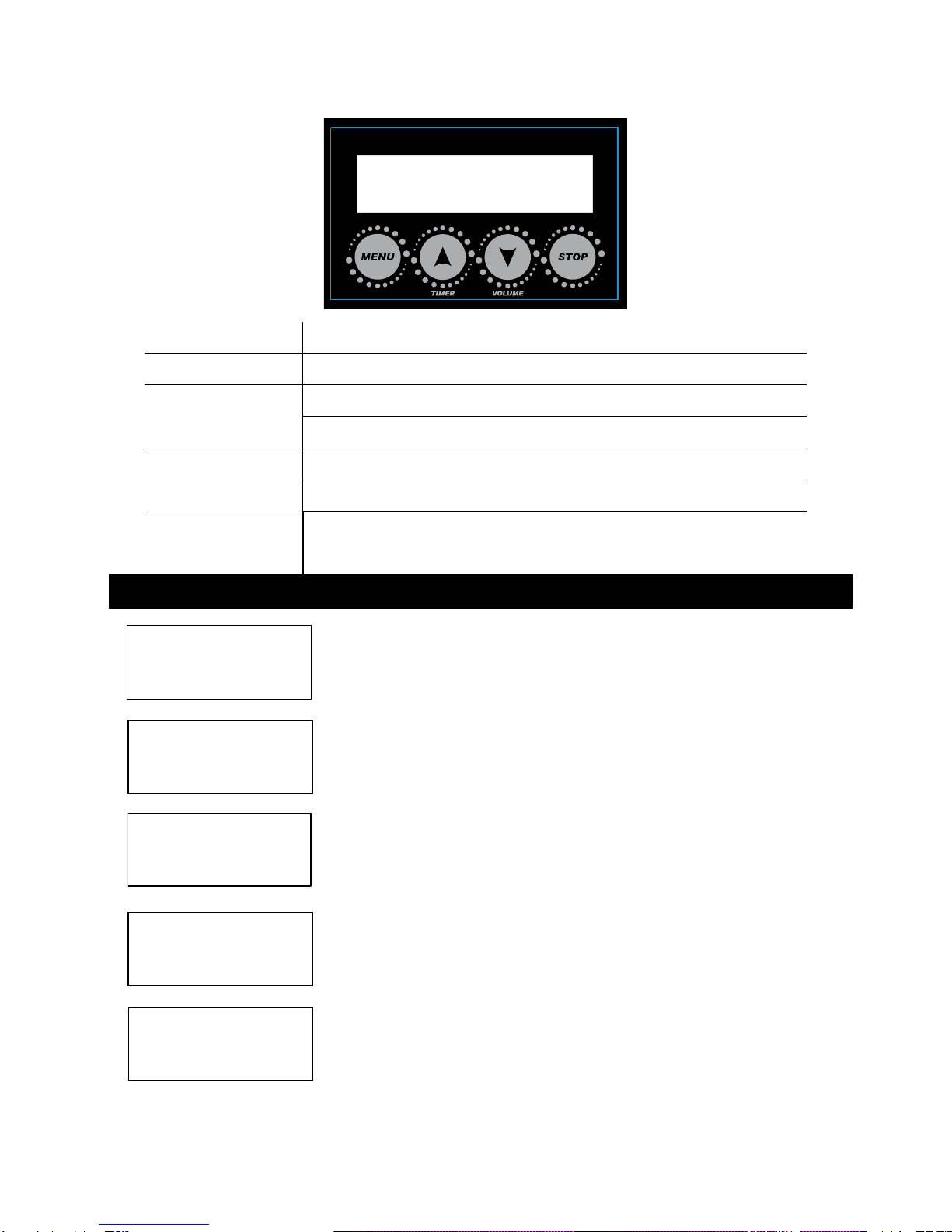

Panneau de Contrôle
Vous pouvez contrôler l'appareil avec le panneau de contrôle intégrée.
PowerCon
Panneau de Contrôle
W-DMX Récepteur sans fil
Connecteur DMX XLR 5
Connecteur DMX XLR 3
Dis
j
oncteur

14
Bouton Fonction
[Menu] Pour sélectionner fonctions
[ ▲/ Timer] Pour augmenter une valeur ou choisir entre options
Pour activer le mode Timer
[ ▼/ Volume] Pour diminuer une valeur ou choisir entre options
Pour activer le mode continu
[Stop] Pour inactiver le débit de fumée
ou pour sélectionner et mémoriser les paramètres.
Réglage de menu
Réglage de l'intervalle entre 15 et 360 secondes
Réglage de la durée entre 1 et 5 secondes.
Allume / Eteint la mode 2 Second Jet
Réglage de l'adresse DMX512 entre 1 et 512
Allume / Eteint le W-DMX
ANTARI M-4
Ready to Fog
Interval Set
15 Sec
DurationSet
5 Sec
DMX512
Add: 1
W-DMX Power
Off
2 Second Jet Mode
off

15
Débrancher d’ un émetteur W-DMX
Allume / Eteint la fonction sans fil
Allume / Eteint le lancement des dernières fonctions enregistrées
Operation DMX
Connexion DMX – Connectez la machine à un contrôleur DMX ou une machine dans la
chaîne DMX.
Configuration de la connexion DMX
La machine possède fiches XLR 3 pôles et 5 pôles pour connecter un contrôleur DMX. Le
graphique ci-dessous montre la configuration des fiches.
Contact Fonction
1 Masse
2 Signal-
3 Signal+
Fonctions DMX
Canal Valuers DMX Fonction
1
0 – 5 arrêt (aucun dégagement de
fumée)
6 –255 100% débit
Wireless
Off
Quick Start
Off
W-DMX Reset
Off

16
État du la Connexion W-DMX (Facultatif)
Symbole sur l'écran État du la connexion W-DMX
○ Transmetteur n'est pas assigné
◎ Transmetteur assigné ; pas de signal DMX
⊙ Connexion transmetteur perdue ou
transmetteur connectant
● Transmetteur assigné ; signal DMX reçu
Télécommande (Accessoire)
La contrôleur sans fil W-1 compose d'un transmetteur avec deux boutons pour activer le
débit de fumée et un récepteur fixé au dos l'appareil.
*Transmetteur
Avec le transmetteur, il est possible de débiter de fumée dedans un rayon d'action de 50
mètres. Pour dégager la fumée, appuyez sur la bouton “A”. Pour désactiver le débit,
appuyez sur la bouton “B”.
*Récepteur
Le récepteur est testé et fixé au dos de l'apparail. Le transmetteur inclus est registré avec la
machine avant la livraison.

17
Pour activer ou inactiver la fonction sans fil, appuyez sur le bouton [Menu] jusqu'à ce que
l'écran indique “Wireless” (sans fil). Utilisez les boutons ▲[Up] et ▼[Down] pour activer ou
inactiver la fonction sans fil. Quand la fonction sans fil est activé, l'écran indique “W” pour
wireless (sans fil).
Registrer transmetteurs
Les transmetteurs peuvent être connectés avec le et déconnectés du récepteur. 10
transmetteurs sans fil peuvent fonctionner en parallèle avec un récepteur. Veuillez suivre les
étapes suivantes.
Etape 1 : Mettez la machine hors de service
Etape 2 : Maintenez le bouton [DOWN] pressé
Etape 3 : Mettez la machine en service et mettre la machine et relâchez le bouton [DOWN]
quand l'écran clignote.
Etape 4 : Voir le réglage de menu pour connecter et déconnecter les transmetteurs.
Remarques :
Le récepteur réagit à 5 transmetteurs différents au maximum registrés avec la machine. Un
transmetteur peut contrôler des machines illimetée en même temps.
Liquide
Employez uniquement des liquides à fumée de haute qualité à base d'eau Antari FLC ou
liquides recommandée par votre revendeur. La machine est testée avec ce liquide pour la
puissance plus haute. Autres liquides peuvent endommager la machine. Des casses causés
du fait de l'usage de liquide different ne sont pas inclus dans la garantie.
Nettoyage et Maintenance

18
Faites toujours attention de ne pas polluer le liquide à fumée.
Nettoyer la machine régulièrement ; verser d'eau distillée dans le réservoir et
allumer la machine. Aprés le nettoyage, remplissez la machine avec de liquide à
fumée et assurez-vous que la machine puisse émettre de fumée correctement.
Pour une performance optimale, nous vous conseillons de faire fonctionner la
machine au moins une fois par mois.
Poussière, liquide et boue excessive provoquer la surchauffe de l'élément de
chauffage.
Caractéristiques Techniques
Alimentation 110-120V 60Hz ou 220-240V 50Hz
Fusible 15A 250V (110V-120V)
8A 250V (220-240V)
Puissance de rendement 1500W
Temps de chauffage 5 minutes (approx.)
Rayon d'émission 5 meters (approx.)
Contenu du réservoir 2,4 L
Consommation de liquide 24 ml/10 sec.
Liquide Antari FLC à base d'eau
Options de contrôle Panneau de contrôle LCD, Télécommande sans fil, DMX,
W-DMX
Canal DMX 1 canal, volume d'émission
Connexion alimentation Neutrik PowerCON
Connexion DMX XLR 3 pôles et 5 pôles
Dimensions L345 x I193 x H385,7mm
Poids sec 11,0 kg

19
Bedienungsanleitung
Sicherheitshinweise
Vor Benutzung der Maschine bitte unbedingt diese Bedienungsanleitung
sorgfältig lesen. Sie enthält wichtige Informationen zur Sicherheit, Installation,
Benutzung und Wartung. Bitte beachten Sie alle Warnhinweise und
Anweisungen in dieser Bedienungsanleitung und auf Ihrem Gerät.
Wenden Sie sich an Ihren Fachhändler, wenn Sie Fragen zur sicheren Bedienung des
Geräts haben sollten.
Vor Nässe schützen.
Verwenden Sie bitte ausschließlich dreiadrige, geerdete Steckdosen, um eine
Stromschlaggefahr zu vermeiden.
Vor Inbetriebnahme darauf achten, dass das Gerät an die richtige Spannung
angeschlossen wird. Betreiben Sie das Gerät nicht, wenn die Spannungsangaben
nicht übereinstimmen.
Vor Wartungsarbeiten und nach dem Betrieb trennen Sie bitte das Gerät vom Netz
oder schalten es aus.
Nur innerhalb geschlossender Räume betreiben! Vor Nässe schützen. Sollte
Nebelflüssigkeit ausgelaufen sein, trennen Sie das Gerät vom Netz und reinigen
Sie es mit einem feuchten Tuch. Sollte Nebelflüssigkeit ins Innere der Maschine
gelangen, trennen Sie die Maschine bitte sofort vom Netz. Kontaktieren Sie bitte
einen Servicetechniker oder Ihren Antari-Händler, bevor Sie die Maschine erneut
benutzen.
Im Innern der Maschine befinden sich keine vom Benutzer zu wartenden Teile.
Wenden Sie sich an Ihren autorisierten Fachhändler für Wartungs- und
Servicearbeiten.
Nur für Erwachsene. Betreiben Sie das Gerät niemals unbeaufsichtigt.
Betreiben Sie das Gerät in gut belüfteten Räumen. Um eine ausreichende

20
Belüftung zu gewährleisten, halten Sie bitte einen Mindestabstand von etwa 50 cm
um und über dem Gerät ein.
Mischen Sie niemals entzündliche Flüssigkeiten jeglicher Art (Öl, Gas, Duftstoffe)
unter die Nebelflüssigkeit.
Halten Sie das Gerät während der Benutzung von entflammebaren Gegenständen
fern.
Verwenden Sie nur die Antari-Nebelflüssigkeit oder andere hochwertige
Flüssigkeiten, die von Ihrem Händler empfohlen wurden. Andere
Nebelflüssigkeiten können zum Verstopfen oder zu Beschädigungen des Geräts
führen.
Sollte Ihre Antari-Nebelmaschine einmal nicht mehr ordnungsgemäß arbeiten,
schalten Sie sie bitte sofort ab. Nehmen Sie bitte mit Ihrem Antari-Händler Kontakt
auf.
Entleeren Sie den Tank immer, bevor Sie das Gerät verschicken oder
transportieren.
Nebelflüssigkeit kann ein Gesundheitsrisiko darstellen, wenn es verschluckt wird.
Trinken Sie niemals Nebelflüssigkeit. Bewahren Sie Nebelflüssigkeit sicher auf.
Sollten Sie Nebelflüssigkeit verschlucken oder sollten die Haut oder die Augen
damit in Berührung kommen, konsultieren Sie bitte sofort einen Arzt.
Auspacken und Prüfen der Maschine
Öffnen Sie nach dem Erhalt der Maschine den Versandkarton und stellen Sie sicher, dass
alle Teile, die für den Betrieb des Systems notwendig sind, in einem einwandfreien Zustand
eingetroffen sind. Wenn Ausrüstungsteile fehlen oder beschädigt sein sollten, nehmen Sie
bitte sofort mit Ihrem Antari-Händler Kontakt auf.
Lieferumfang: 1 x M-4 Fogger
1 x Netzkabel
1 x Bedienungsanleitung
