9
Chez Antec, nous perfectionnons et améliorons constamment nos produits pour
garantir la plus haute qualité. Il est donc possible que votre nouveau boîtier diffère
légèrement de la description fournie dans ce manuel. Ce n’est pas un problème,
simplement le signe d’une amélioration À la mise sous presse, toutes les
caractéristiques, descriptions et illustrations de ce manuel sont exactes.
Manuel d’utilisation du Nine Hundred
Nine Hundred – Gaming Case
Le Nine Hundred est livré sans bloc d’alimentation. Veillez à choisir un bloc
d’alimentation qui soit compatible avec les composants de votre ordinateur et qui
dispose d’un faisceau de câbles d’alimentation assez long pour atteindre votre
carte-mère et vos périphériques. Nous recommandons nos blocs d’alimentation
TruePower Quattro, TruePower Trio ou NeoPower pour leur conformité aux
dernières spécifications ATX, leur vaste compatibilité et leur niveau de performance en
matière d’économie d’énergie.
Bien que votre boîtier Antec ne présente pas d’arêtes saillantes, nous vous
recommandons de le manipuler avec prudence et sans précipitation. Tout mouvement
brusque ou empressé, ainsi que le recours à une force excessive, notamment dans
des endroits mal éclairés, sont à éviter. Prenez toutes les précautions raisonnables.
Attention: Nine Hundred est livré avec un plateau de rangement Antec déconseille
aux utilisateurs de poser quoi que ce soit de liquide sur ce plateau (boissons, glaces,
bougies, café, parfum, etc.). Il a été conçu pour vous permettre d’y déposer des
clés, de la monnaie, un appareil photo-numérique, un lecteur multimédia, etc.

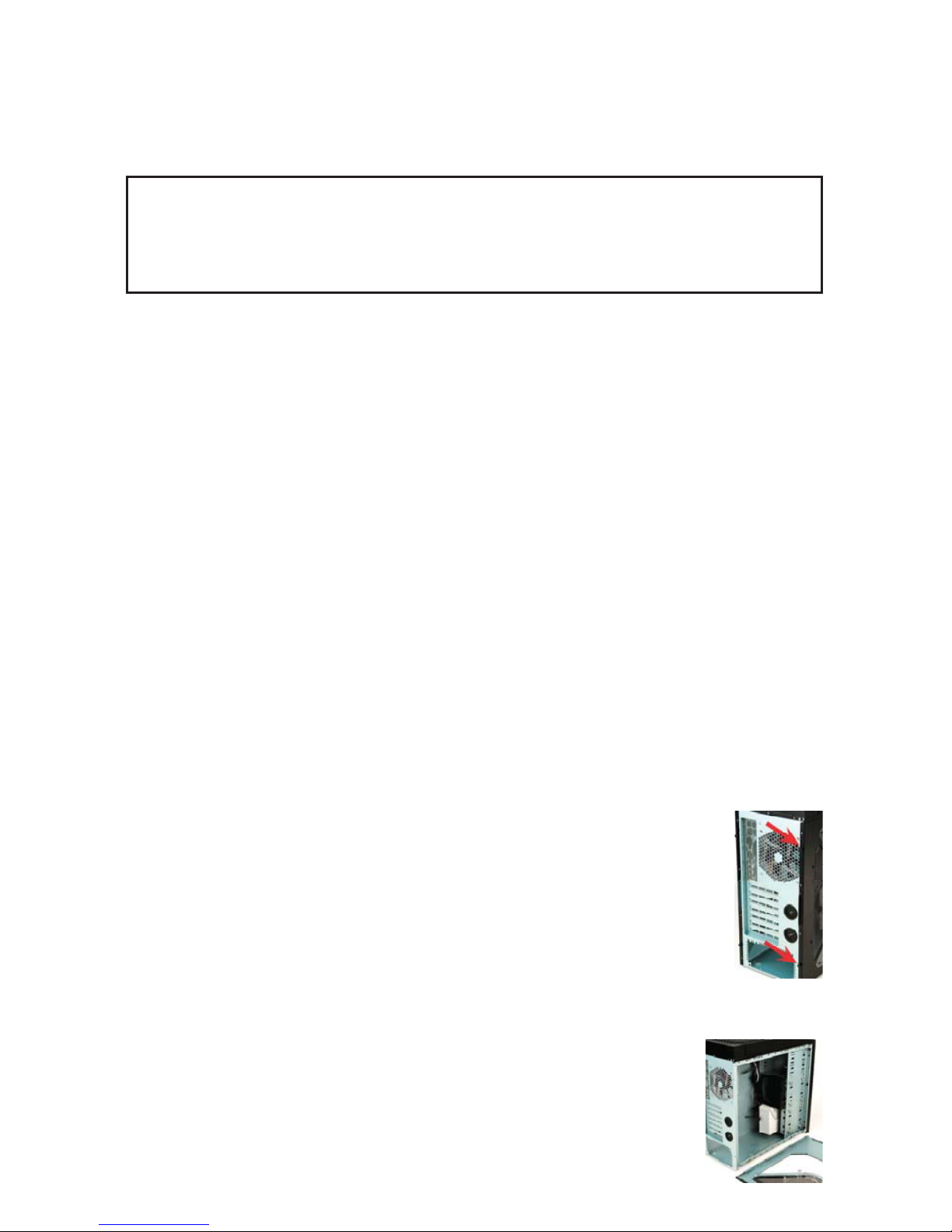

Installation
1. Posez le boîtier droit sur une surface plane et stable, en orientant
le panneau arrière (alimentation et logements d’extension) face à
vous.
2. Retirez les vis à oreilles d’un des panneaux latéraux et ouvrez-le
en le faisant glisser vers vous.
Remarque: Mettez les vis à oreilles du panneau soigneusement de
côté car elles NE sont PAS interchangeables avec celles du panier HDD.
3. Retirez les vis de l’autre panneau et ouvrez-le en le faisant glisser
vers vous. Mettez soigneusement de côté les vis. A l’intérieur
du boîtier se trouvent le montant de l’alimentation dans la partie
inférieure, à l’arrière du boîtier, ainsi que les baies de lecteur
de 5,25 pouces avec deux paniers HDD à l’intérieur des
baies. Vous trouverez aussi des câbles aux connecteurs libel-
lés (USB, PWR, etc.), un panneau E/S installé et une boîte
à outils contenant de la quincaillerie supplémentaire (vis,
espaceurs en laiton, etc.).
Remarque: N’utilisez pas l’ongle pour soulever les panneaux.
Avis de non-responsabilité
Ce manuel est destiné aux seuls boîtiers Antec. Pour obtenir des instructions
complètes sur l’installation de votre carte mère et des périphériques, veuillez
consulter les manuels d’utilisation livrés avec vos composants.

10

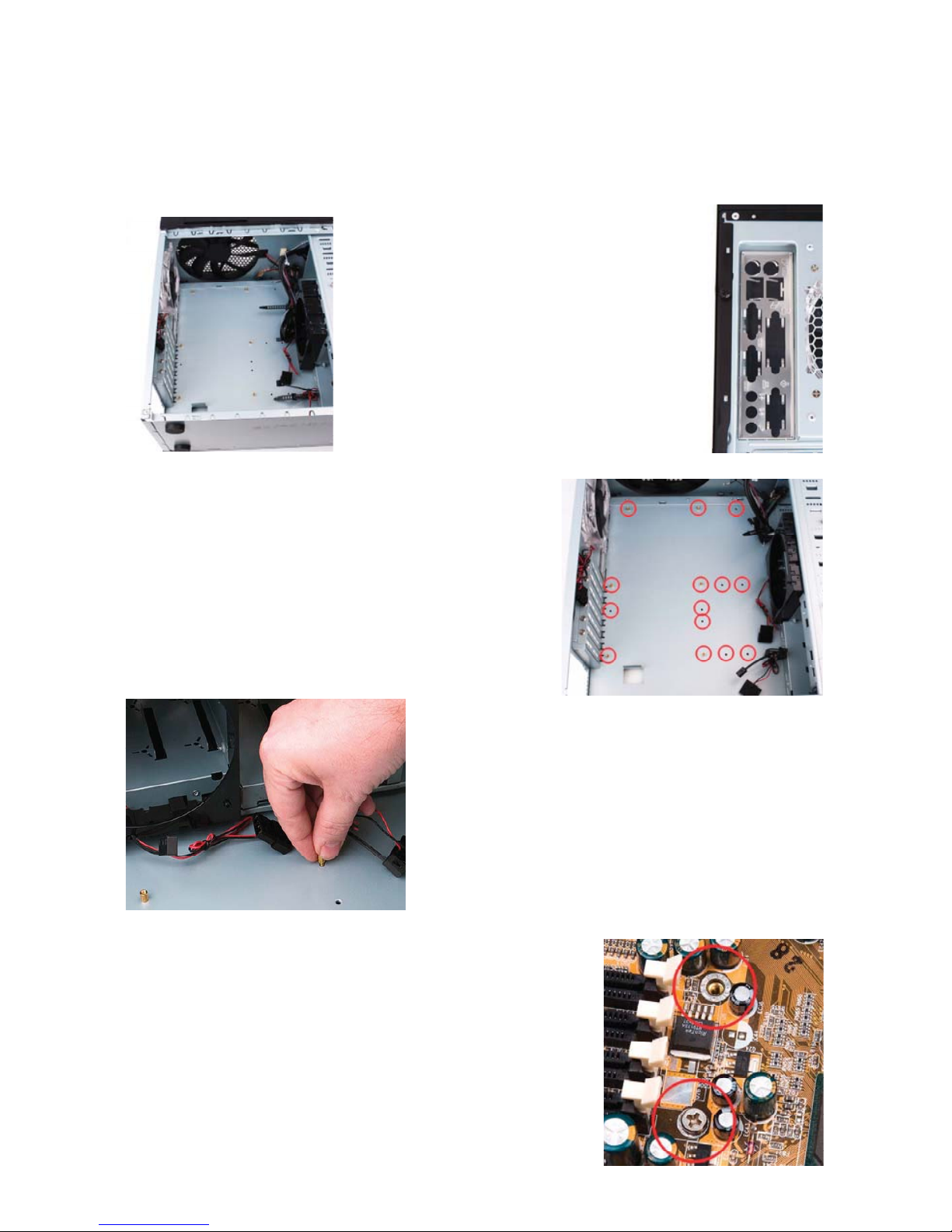

Installation de la carte mère
Ce manuel n’aborde pas l’installation de l’UC, de la mémoire RAM ni des cartes
d’extension. Pour des instructions de montage et de dépannage spécifiques,
consultez le manuel accompagnant la carte mère. Avant de procéder, consultez
le manuel du refroidisseur de l’UC pour savoir si vous devez exécuter certaines
étapes avant d’installer la carte mère.
1. Couchez le boîtier, avec l’ouverture vers le haut.
2. Assurez-vous que le panneau d’E/S
est adapté à la carte mère. Si le
panneau fourni n’est pas adapté
à votre carte mère, contactez le
fabricant de la carte mère pour vous
procurer le panneau d’E/S adéquat.
3. Alignez la carte mère sur les trous des
espaceurs. Déterminez ceux qui sont
alignés et mémorisez leur emplacement.
Les cartes mères ne correspondent pas
toutes aux trous de vis fournis ; ceci
est normal et sans conséquence sur le
fonctionnement de votre matériel Certains
espaceurs peuvent être préinstallés pour
votre commodité.
4. Soulevez, puis retirez la carte mère.
5. Vissez les espaceurs en laiton dans les
trous filetés alignés sur la carte mère.
6. Placez la carte mère sur les espaceurs en
laiton. Vissez la carte mère aux espaceurs en
utilisant les vis cruciformes fournies.
7. La carte mère est à présent installée.
8. Si vous installez un système de refroidisse-
ment à l’eau, vous allez peut-être devoir
passer certaines conduites à l’extérieur du
boîtier à travers les orifices à œillets en
caoutchouc situés à l’arrière du boîtier.

11
Installation du bloc d’alimentation
1. Après avoir placé le boîtier droit, posez le bloc d’alimentation sur les quatre
pattes en silicone au bas du boîtier.
Remarque: Les blocs d’alimentation dotés d’un
ventilateur devront être montés de sorte que le
ventilateur soit orienté vers le haut du boîtier.
Nine Hundred est doté de trous de montage
permettant de monter les blocs d’alimentation
standard à l’endroit ou à l’envers.
2. Insérez le bloc d’alimentation vers le fond du
boîtier et alignez les trous
de montage.
3. Fixez le bloc d’alimentation au boîtier à l’aide des vis fournies.
Branchement des ports et des DEL
Remarque: Pour en savoir plus sur le brochage ou sur l’emplacement des
connecteurs du panneau avant, veuillez vous reporter au manuel de votre carte mère.
1. Branchez l’interrupteur de réinitialisation (étiqueté RESET SW) sur la carte
mère via le connecteur RST. La polarité (pôles positif et négatif) est sans
importance pour les interrupteurs.
2. L’interrupteur de tension (étiqueté POWER SW) se branche sur le connecteur
PWR (Alimentation) de la carte mère.
3. Il n’y a pas de voyant DEL d’alimentation dans ce cas. Trois ventilateurs de
boîtier lumineux s’allument à la mise sous tension de l’ordinateur.
4. La DEL du disque dur (étiquetée H.D.D. ) se branche sur le connecteur IDE.
Pour les DEL, les fils de couleur sont positifs (+). Les fils blancs ou noirs sont
négatifs (–). Si la DEL ne s’allume pas à la mise sous tension du système, inversez
les fils. Pour plus d’informations sur le branchement des DEL sur votre carte
mère, consultez le manuel fourni avec celle-ci.
Branchement des ports USB
Remarque: consultez le manuel de la carte mère pour connaître la disposition des
broches de barrette de contact USB et assurez-vous qu’elle correspond au
tableau ci-dessous.
Disposition des broches USB de la carte mère
Branchement du port IEEE 1394 (FireWire®, i.Link®)
Remarque: consultez le manuel de la carte mère pour connaître la disposition des
broches de barrette de contact IEEE 1394 et assurez-vous qu’elle correspond au
tableau ci-dessous. Si vous avez l’intention de brancher le port FireWire avant sur
une carte additionnelle IEEE 1394 fournie avec un connecteur IEEE 1394 externe,
vous aurez besoin d’un adaptateur interne FireWire. Pour en commander un, ren-
dez-vous sur le site http://www. antec.com/StoreFront.bok et cherchez-y le numéro
Broche Nom du signal Broche Nom du signal
1Alimentation USB 1 2Alimentation USB 2
3Signal négatif 1 4Signal négatif 2
5Signal positif 1 6Signal positif 2
7Masse 1 8Masse 2
9Détrompeur (aucun contact) 10 Broche vide
12
109

12
de référence 30031. Cet adaptateur vous permettra de brancher le port IEEE 1394
avant sur le connecteur externe.
Affectation des broches pour le connecteur IEEE 1394 du panneau avant
Branchement des ports audio (AC’97 et HDA)
Vous trouverez un connecteur AC’97 à 10 broches standard Intel® et un connecteur
HDA (High Definition Audio) à 10 broches Intel®. Vous pouvez brancher l’un ou
l’autre (mais pas les deux à la fois) sur votre carte mère, selon sa spécification.
Affectation des broches pour les ports audio (HDA et AC’97)
Repérez les connecteurs audio internes de la carte mère ou de la carte son. Vérifiez
les positions des broches dans le manuel de la carte mère ou de la carte son.
Configuration flexible des baies de lecteur
Le Nine Hundred est livré avec neuf baies de lecteur externes de 5,25 pouces
situées à l’avant du boîtier. Deux paniers HDD sont pré-installés à l’intérieur des six
baies de 5,25 pouces du bas. Chaque panier HDD occupe trois baies consécutives de
5,25 pouces et peut abriter trois unités de disque dur. Pour une flexibilité optimale,
vous pouvez monter le panier HDD n’importe où à l’intérieur des baies externes (et
pas seulement dans les six baies du bas).
Les combinaisons possibles de disposition des baies de lecteur sont, sans s’y limiter:
• Externe 3 x 5,25” + interne 6 x HDD – disposition par défaut
• Externe 9 x 5,25” en enlevant les deux paniers HDD
• Externe 6 x 5,25” + intern e 3 x HDD – en enlevant un panier HDD
• Externe 3 x 5,25” + interne 3 x HDD + conduite de refroidissement VGA
– en ajoutant le ventilateur central sur l’un des paniers HDD (voir Système
de refroidissement)
Broche Nom du signal Broche Nom du signal
1 TPA+ 2 TPA–
3 Masse 4 Masse
5 TPB+ 6 TPB–
7 +12V (à fusibles) 8 +12V (à fusibles)
9 Verrou (aucune broche) 10 Masse
12
10
9
Broche Nom du signal
(HDA) Broche Nom du signal (AC’97)
1 MIC2 L 1 Entrée MIC
2 AGND 2 GND
3 MIC2 R 3 Alimentation MIC
4 AVCC 4 NC
5 FRO-R 5 Sortie de ligne (R)
6 MIC2_JD 6 Sortie de ligne (R)
7 F_IO_SEN 7 NC
8Verrou
(aucune broche) 8Verrou (aucune broche)
9 FRO-L 9 Sortie de ligne (L)
10 LIGNE2_JD 10 Sortie de ligne (L)
1
2
3579
46
10

13

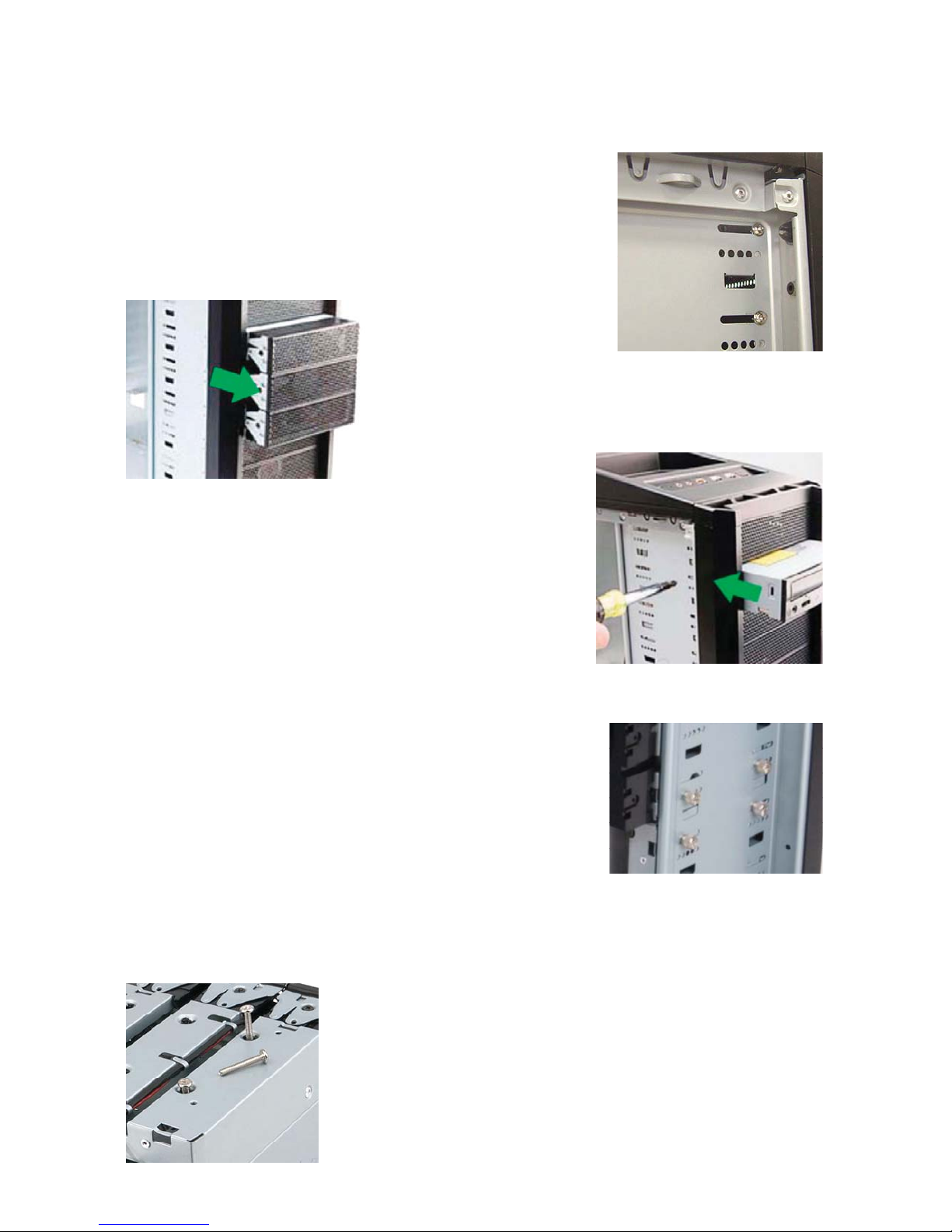

Installation d’un périphérique externe de 5,25 pouces
Remarque: Les paniers HDD occupent chacun trois baies consécutives et empêche-
ront l’installation de périphériques de plus grande taille, comme des lecteurs op-
tiques. Il est donc essentiel de bien penser à toutes les configurations avant
d’installer vos lecteurs.
1. Retirez les deux panneaux latéraux en suivant les
instructions énoncées à la section Installation.
2. Enlevez les vis fixant le(s) couvercle(s) de baies
métallique(s) approprié(s) aux parois latérales
du boîtier.
3. Retirez le(s) couvercle(s).
4. Si nécessaire, retirez le panier HDD pré-installé
dans la baie.
5. Faites glisser le périphérique de 5,25 pouces
dans la baie, depuis l’avant du boîtier.
6. Fixez le lecteur avec les vis fournies avec le lecteur.
7. Branchez les connecteurs d’alimentation et
d’interface appropriés du bloc d’alimentation et
de la carte mère sur le périphérique
8. Montez les autres périphériques en suivant la
même procédure.
Installation d’un disque dur de 3,5 pouces
1. Retirez les deux panneaux latéraux en suivant les
instructions énoncées à la section Installation.
2. Enlevez les vis à oreilles du panier en fixant le
panier HDD aux baies de lecteur de 5,25 pouces et
mettez-les soigneusement de côté.
Remarque: Ne confondez pas les vis à oreilles du
panier HDD avec celles des panneaux latéraux.
Elles ne sont PAS interchangeables.
3. Sortez le panier HDD en le faisant glisser par
l’avant du boîtier.
4. Montez le disque dur dans le panier et fixez-le à l’aide des longues vis fournies
dans la trousse à outils.
5. Répétez l’opération pour les autres disques durs, si
nécessaire.
6. Replacez le panier HDD dans le boîtier en le faisant
glisser et fixez-le avec les vis à oreilles.
7. Raccordez le(s) connecteur(s) approprié(s) du bloc
d’alimentation au(x) périphérique(s).
Remarque: Un support pour le ventilateur central est
pré-installé dans l’un des paniers HDD. Pour installer
vos disques durs dans ce panier, vous devez enlever
le support du panier HDD.

14

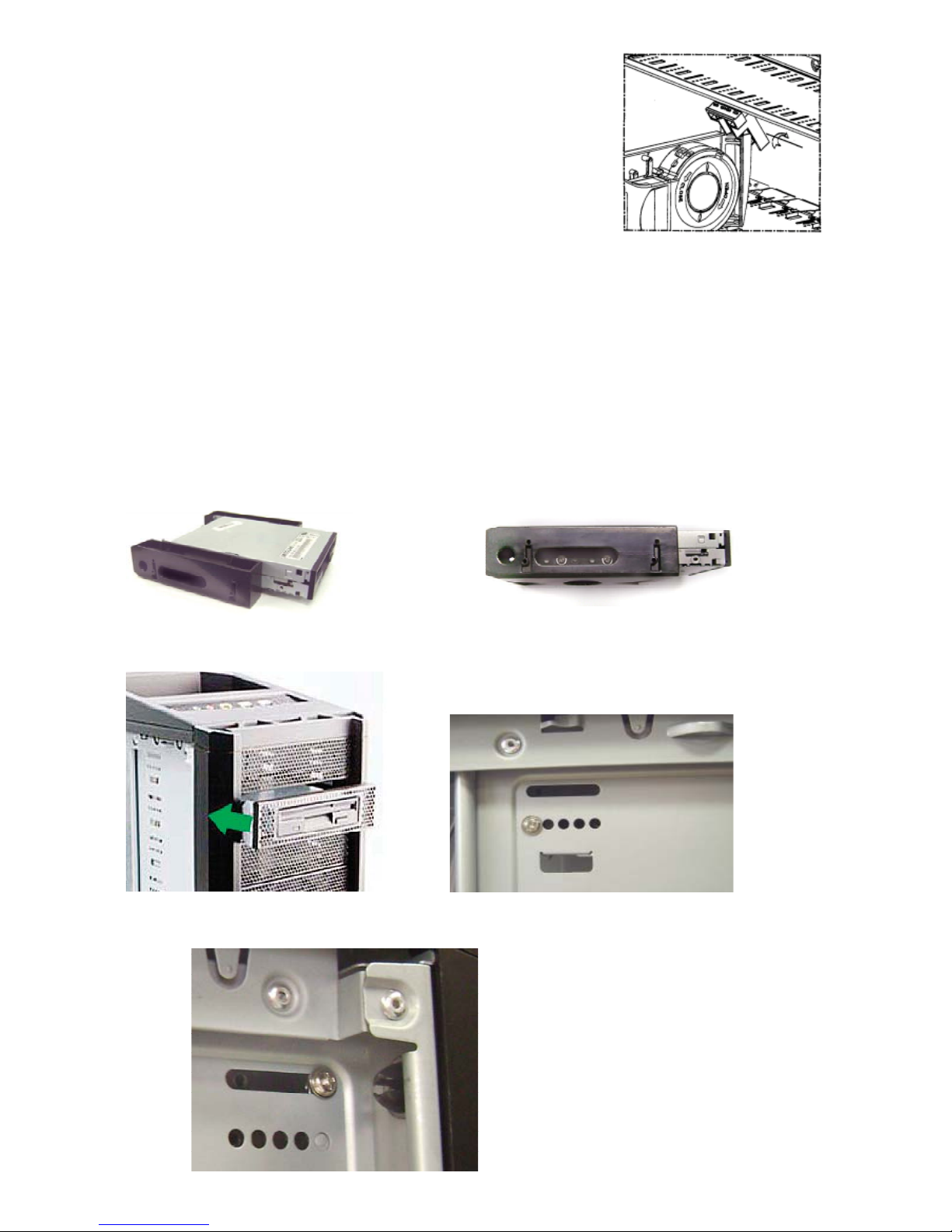

Support de cartes d’extension longues PCI-Express
Si vous avez l’intention d’installer une des toutes
nouvelles cartes graphiques longues dual GPU, nous vous
recommandons d’installer le support fourni en option.
Pour en commander un, rendez-vous sur la boutique en
ligne d’Antec à l’adresse http://www.antec.com/StoreFront.
bok et cherchez-y le numéro de référence 30115.
Tordez le support pour le mettre en place à l’arrière de la carte graphique installée.
Puis installez les deux vis fournies pour fixer le support à la baie de lecteur. Cela
permettra de soutenir le poids de votre carte vidéo, protégeant à la fois la carte vidéo
et la carte mère.
Installation du lecteur externe de 3,5 pouces
1. Retirez les deux panneaux latéraux en suivant les instructions énoncées à la
section Installation.
2. Sortez le couvercle de baie de la baie de lecteur dans laquelle vous souhaitez
installer un lecteur externe de 3,5 pouces.
3. Installez votre périphérique externe de 3,5 pouces dans le plateau.
4. Faites glisser le plateau/périphérique dans la baie.
5. Vissez le plateau au panier du lecteur.
6. Montez le cache et fixez-le avec des vis.

15
Système de refroidissement
Le ventilateur Big Boy de 200 mm:
Antec comprend bien que vous souhaitez le système de jeu le plus
frais possible, elle a donc pensé accompagner le Nine Hundred
d’un ventilateur Big Boy de 200 mm. Ce ventilateur est doté d’un
sélecteur 3 vitesses qui vous permet de choisir la vitesse la mieux
adaptée à vos besoins. La vitesse basse est sélectionnée par défaut.
Spécifications du ventilateur de 200 mm:
Dimensions: Ventilateur à trois vitesses 200 mm x 30 mm
Tension nominale: 12V c.c.
Tension de fonctionnement: 10,8 V ~ 13,2 V
Ventilateurs lumineux TriCool™ à l’avant:
Nine Hundred est doté de deux ventilateurs TriCool™ pré-installés de 120 x 25
mm à voyant DEL bleu devant chaque panier HDD pour refroidir les disques durs.
Ces ventilateurs sont installés de façon à permettre la circulation de l’air dans le boîtier.
Ventilateur arrière à évacuation TriCool™
Un ventilateur TriCool™ pré-installé de 120 x 25 mm à voyant DEL bleu est situé à
l’arrière du boîtier. Le ventilateur est installé de façon à évacuer l’air hors du boîtier.
Spécifications du ventilateur de 120 mm:
Dimensions: Ventilateur TriCool™ 120 x 25 mm
Tension nominale: 12 V c.c
Tension de fonctionnement: 10,2 V ~ 13,8 V
Remarque: Ces ventilateurs TriCool™sont dotés d’un sélecteur 3 vitesses qui vous
permet de choisir entre un refroidissement silencieux, performant ou maximal.
Remarque: La tension minimale pour démarrer le ventilateur TriCool™ de 120 mm
est de 5 V. Nous recommandons aux utilisateurs de définir la vitesse du ven-
tilateur sur Élevée s’ils envisagent de brancher le(s) ventilateur(s) à un périphérique de
contrôle de ventilateur ou au connecteur « Fan-Only », rencontré sur certains blocs
d’alimentation Antec. Un périphérique de contrôle de ventilateur permet de réguler
la vitesse du ventilateur en variant la tension qui lui est fournie. La tension peut
être aussi faible que 4,5 ou 5V. Le raccordement d’un ventilateur TriCool™ config-
uré pour une vitesse moyenne ou basse à un périphérique de contrôle de ventilateur
Vitesse
(tr/min.)
Courant
d’entrée
Circulation
d’air
Pression
statique
Niveau
acoustique
Puissance
d’entrée
Elevée
2000
0,3A
(Max.) 3.799 m³ / min 0.688 mm de H2O 29.4 dBA 3.6 W
Moyenne
1600 0,17A 3.07 m³ / min 0.397 mm de H2O 26.5 dBA 2,04 W
Basse
2000 0,08A 2.34 m³ / min 0.197 mm de H2O 23.6 dBA 0.96 W
Vitesse
(tr/min.)
Courant
d’entrée
Circulation
d’air
Pression
statique
Niveau
acoustique
Puissance
d’entrée
Elevée
2000
0,24A
(Max.) 2,24 m³ / min 2,54 mm de H2O 30 dBA 2,9 W
Moyenne
1600 0,2A 1,59 m³ / min 1,53 mm de H2O 28 dBA 2,4 W
Basse
2000 0,13A 1,1 m³ / min 0,92 mm de H2O 25 dBA 1,6 W

16
ne permettra peut-être pas l’activation du ventilateur. En effet, la tension déjà faible
du périphérique de contrôle sera davantage réduite par les circuits du ventilateur
TriCool à moins de 5 V.
Ventilateurs en option
Deux montants de ventilateur de 120 mm sont en option — le ventilateur latéral
(situé sur le panneau gauche) et le ventilateur central (situé à l’arrière du panier
HDD). Nous vous recommandons d’utiliser des ventilateurs Antec TriCool™ de 120
mm et de sélectionner le réglage basse vitesse. Ces deux ventilateurs doivent être
installés de façon à permettre la circulation de l’air dans le boîtier.
Le ventilateur latéral — l’ouverture du ventilateur latéral est destinée à optimiser le
refroidissement VGA. Installez un ventilateur dans le support prévu à cet effet sur
le panneau latéral de façon à permettre la circulation de l’air dans le boîtier.
Le ventilateur central — le ventilateur central sert à refroidir l’UC, la carte VGA ou
l’alimentation si vous choisissez d’utiliser un bloc d’alimentation sans ventilateur,
selon les baies sur lesquelles vous avez installé le panier HDD. Vous pouvez utiliser
le ventilateur central sur n’importe quel panier libre (aucun disque dur installé dessus).
Cela est particulièrement utile pour refroidir les systèmes de cartes VGA.
1. Pour enlever le support de ventilateur central noir, pressez
sur les clips qui tiennent la baie dans son panier.
2. Placez un ventilateur de 120 mm dans le support et enfon-
cez-le de sorte qu’il soie fixé au support.
3. Utilisez les longues vis
fournies pour fixer le venti-
lateur au montant.
4. Mettez-le sous tension (à
l’aide du sélecteur de vitesse
s’il s’agit d’un ventilateur
TriCool™ fan) via le guide
câble qui longe le montant
de ventilateur.
5. Fixez le montant de ventilateur et le ventilateur à l’arrière du panier HDD libre.
6. Branchez le ventilateur au bloc d’alimentation.

Antec, Inc.
47900 Fremont Blvd.
Fremont, CA 94538
USA
tel: [phone]
fax: [phone]
Antec Europe B.V.
Stuttgartstraat 12
3047 AS Rotterdam
The Netherlands
tel: [phone]
fax: [phone]
Customer Support:
US & Canada
1-800-22ANTEC
[email protected]
Europe
[phone]
[email protected]
www.antec.com
© Copyright 2007 Antec, Inc. All rights reserved.
All trademarks are the property of their respective owners.
Reproduction in whole or in part without written permission is prohibited.
Printed in China.
