aquabrass TOTEM N1030 User manual

Totem N1030
last revision : 02/17/16 aquabrass.com1
Guide d’installation
Installation Guide
TOTEM N1030
3 Built-In 3/4” Shut-Off Valves
Ensemble de 3 valves d’arrêt 3/4”

Totem N1030
last revision : 02/17/16 aquabrass.com2

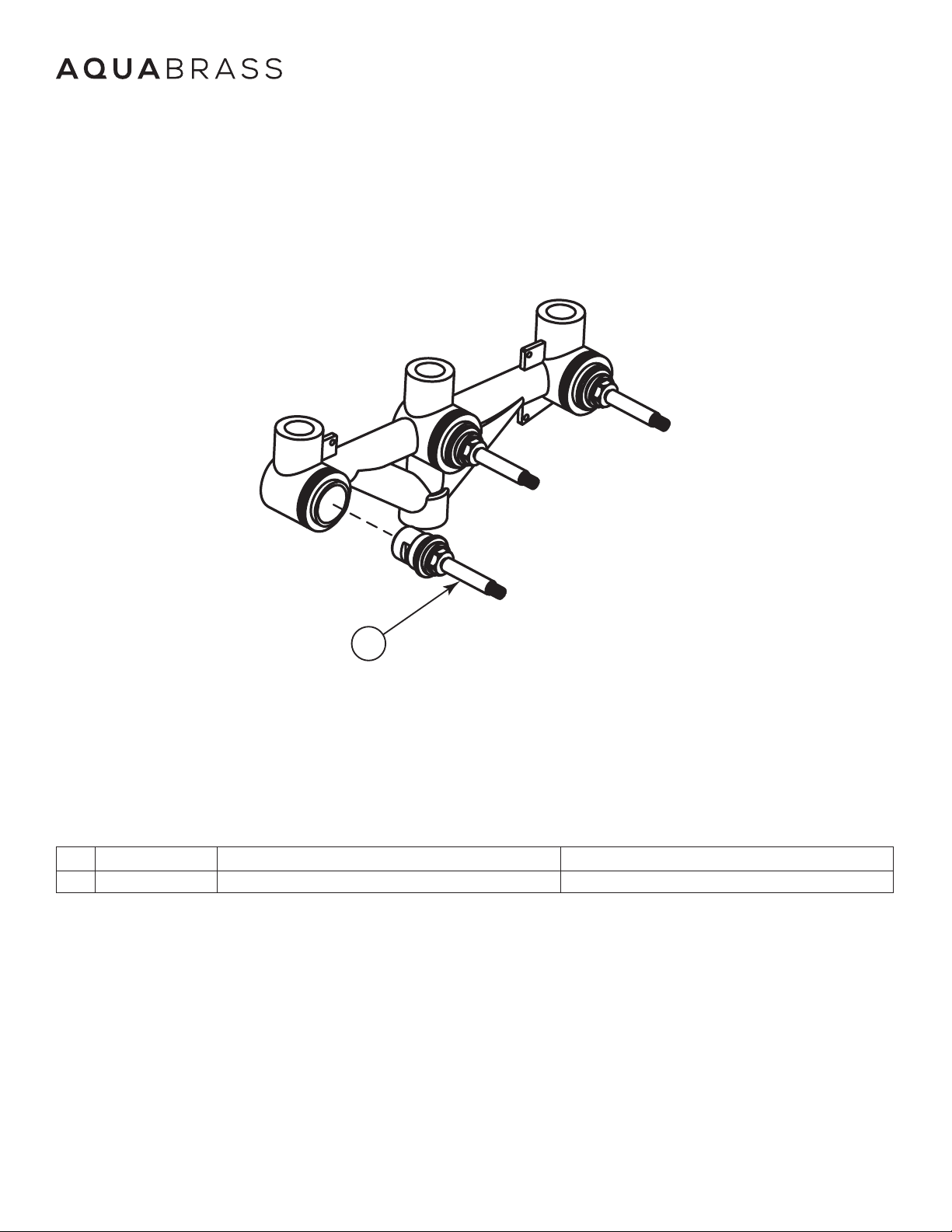

Service Parts / Schéma des pièces
Item Code English Français
1 ABCA00275 shut-off valve cartridge cartouche de la valve d’arrêt
1

Totem N1030
last revision : 02/17/16 aquabrass.com3
General Dimensions / Dimensions générales
Totem N1030
Entrée 3/4 “ NPT (EAU MÉLANGÉE)
3/4” NPT Inlet (MIXED WATER)
3/4” NPT (Sortie)
3/4” NPT (Outlet)
Mur de nition
Finished wall
126.70
5"
297.40
4 9/16"
11 11/16"
5"
126.70
116
Min. 3 1/4”
Max. 3 3/4”

Totem N1030
last revision : 02/17/16 aquabrass.com4
1Wall Setup
Préparation du mur
Installation
Fig.2
Plywood support
Support en contre-plaqué
Srew
Vis
Min. 3 1/4”
Max. 3 3/4”
Plywood
Contre-plaqué
Finished wall
Mur de nition
Plastic
protector cap
Capuchon
protecteur
en plastique
Determine the valve location in the wall. For an op-
timal installation, position the valve in between 2x4
studs, with plywood backing. Fix the valve onto the
plywood backing with wood screws (not supplied)
(Fig.1).
Déterminer la position de la valve dans le mur. Pour
une installation optimale, placer la valve entre 2 mon-
tants de 2x4, avec un support arrière en contre-pla-
qué, puis la fixer avec des vis de fixation (non fournies)
(Fig.1).
BEFORE FIXING THE VALVE ONTO THE PLYWOOD BACK-
ING, MAKE SURE IT IS LEVEL.
AVANT DE FIXER LA VALVE AU SUPPORT CONTRE-PLAQUÉ,
S’ASSURER QU’ELLE SOIT À NIVEAU.
TO ENSURE PROPER INSTALLATION OF THE VALVE IN-
SIDE THE WALL, IT IS VERY IMPORTANT TO FOLLOW THE
RECOMMENDED DEPTH AS INDICATED IN THE ABOVE
ILLUSTRATION (Fig.2).
AFIN D’OBTENIR UNE INSTALLATION OPTIMALE DE LA VALVE, IL
EST IMPORTANT DE RESPECTER LA PROFONDEUR SUGGÉRÉE TEL
QU’INDIQUÉ DANS LE SCHÉMA CI-DESSUS (Fig.2).
Fig.1

Totem N1030
last revision : 02/17/16 aquabrass.com5

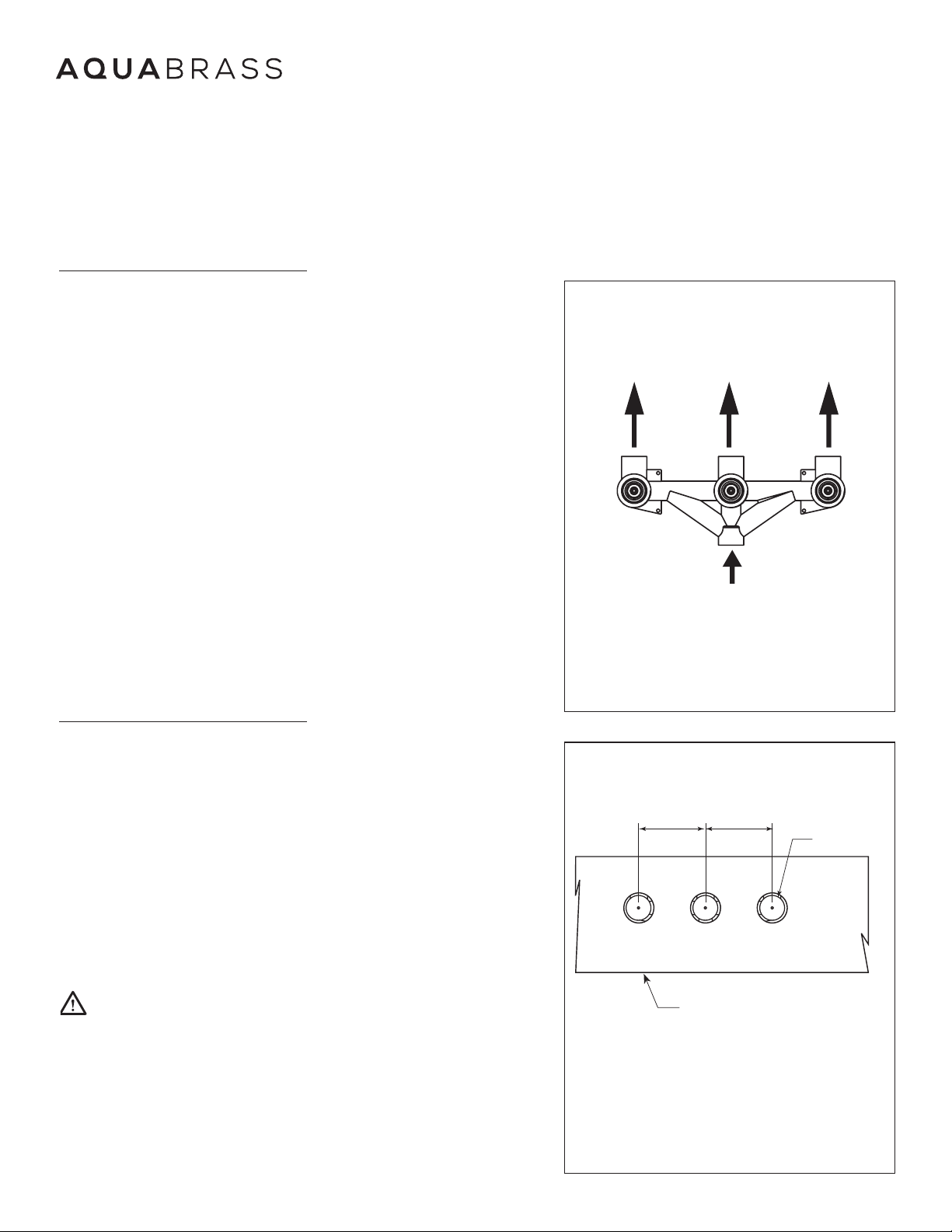

2Connecting the water
Raccordement de l’eau
Fig.3
3Wall oppening
Ouverture du mur
Fig.4
Connect the mixed water inlets at the bottom of the
valve and all 3 mixed water outlets (Fig.3).
Raccorder les tuyaux d’alimentation en eau mélan-
gée au bas de la valve ainsi que les 3 sorties pour la
distribution de l’eau mélangée (Fig.3).
Eau mélangée (Entrée)
Mixed water (Inlet)
Sortie #2
Outlet #2
Sortie #3
Outlet #3
Sortie #1
Outlet #1
To facilitate the access for valve component main-
tenance and for the installation of the shut-off valve
cylinders, cut out 3 holes of ø2-1/4” for each valve on
finished wall (Fig.4).
Pour faciliter l’accès pour l’entretien des composantes
de la valve et pour l’installation des cylindres des
valves d’arrêt, découper 3 trous d’un diamètre de ø2-
1/4” pour chacune des valves sur le mur fini (Fig.4).
CAUTION: THE PLASTIC CAP IS ONLY USED TO PROTECT
THE VALVE DURING
INSTALLATION. PLEASE DO NOT USE IT AS A TEMPLATE
FOR CUTTING HOLES ON FINISHED WALL.
MISE EN GARDE : LE BOUCHON PROTECTEUR EN PLAS-
TIQUE SERT UNIQUEMENT À PROTÉGER LA VALVE LORS DE
L’INSTALLATION. S.V.P NE PAS L’UTILISER COMME GABARIT
POUR LE PERÇAGE DE TROUS DANS LE MUR DE FINITION.
[127]
5” [127]
5” ø 2 1/4”
Finished wall
Mur de nition

Totem N1030
last revision : 02/17/16 aquabrass.com6
To clean your Aquabrass product, wash with a wet nonabrasive soapy cloth. Then wipe dry with a soft towel or
cloth. We recommend this be done on a regular basis.
DO NOT USE ANY ABRASIVE, CHEMICAL OR CORROSIVE, POWDER OR ANY OTHER STRONG CLEANERS INCLUD-
ING DETERGENTS, WINDOW CLEANERS AND DISINFECTANTS ON YOUR Aquabrass PRODUCT as they will destroy
the finish and therefore VOID THE WARRANTY.
Toothpaste remnants should also be rinsed off when necessary. Ask your plumbing retailer about our PROTEC-
TANT-CLEANER now available from Aquabrass. This product is specially manufactured to clean and polish leaving
a protective coating to maintain your product’s shine and finish.
Pour nettoyer et conserver l’apparence de vos robinets ou accesoires Aquabrass, lavez-les avec un linge mouillé
à l’eau tiède et enduit d’un savon doux non-abrasif. Puis essuyer avec un linge doux et sec. Nous vous recom-
mandons cet entretien sur une base régulière.
NE JAMAIS UTILISER DE PRODUITS ABRASIFS, CHIMIQUES, CORROSIFS, INCLUANT DE TRÈS FORTS DÉTERGENTS, EN
LIQUIDE OU EN POUDRE, NETTOYANTS POUR VITRES ET DÉSINFECTANTS sur votre produit Aquabrass. Cela pourrait
en détériorer le fini et ANNULER LA GARANTIE.
Les restants de pâte dentifrice doivent aussi être rincés au besoin. Demander à votre détaillant le PROTECTEUR
NETTOYANT Aquabrass spécialement conçu pour nettoyer, faire briller et protéger en laissant un mince film
protecteur sur vos robinets et vos articles décoratifs.
Product Care / Soin des produits

Totem N1030
last revision : 02/17/16 aquabrass.com7
All Aquabrass products carry a full warranty against defects in materials and workmanship. The warranty will be ap-
plied only if the product is purchased from an authorized Aquabrass dealer. The Aquabrass warranty is limited strictly
to the original consumer purchaser of the product. Proof of purchase must be made available to Aquabrass for all
limited warranty claims. Products that are deemed defective must be returned to our factory for inspection prior to
replacement.
The limited warranty is not transferable and is limited to products sold and installed in Canada and the United States.
Residential applications
Mechanical working parts including ceramic disc cartridges for both side valves and pressure balance, thermo car-
tridges, stops, diverters etc.
All carry our full limited lifetime warranty to the original purchaser.
Aquabrass polished chrome and brushed nickel finishes are warranted for the life of the product to the original pur-
chaser.
All other finishes will be warranted for five years.
Normal wear of the finish is not covered by this warranty.
All electronic components and faucets are warranted for two years.
All glass and ceramic basins, light fixtures are warranted for one year. Stone resin bathtubs and sinks are warranted
for five years. Light bulbs are subject to the warranty of the manufacturer and carry no Aquabrass warranty.
All other Aquabrass products are warranted for five years.
Commercial industrial applications
All the above product applications will be warranted for two years with the exception of the glass and ceramic basins,
light fixtures which will carry a one year warranty. Light bulbs are subject to the warranty of the manufacturer and carry
no Aquabrass warranty.
The Aquabrass warranty does not cover the following:
- Damages resulting in whole or part from installation error, product abuse, misuse, neglect, improper maintenance,
abrasives, corrosion and/or accidents whether caused or performed by a professional or anyone else.
- Any and all Aquabrass products that are subjected to any type of harsh abrasive, such as detergents or window
cleaners.
- Normal wear of the finish.
- The damage is caused by hard water, calcareous deposits or sediments.
- The damage or loss is sustained in a natural calamity such as fire, earthquake, flood, thunder, electrical storm, etc.
Aquabrass is not responsible for any labor or shipping charges, or damages whatsoever incurred in whole or in part
from installation, removal, re-installation, repair or replacement of any Aquabrass product or part, as well as any inci-
dental or consequential damages, expenses, losses, direct or indirect, arising from any cause whatsoever.
To obtain warranty service, please contact the retailer where the product was purchased. The orginal sales receipt
must be available to exercise our warranty.
This warranty is extended to the first purchaser at retail. This warranty is NOT transferrable.
Aquabrass reserves the right to make product specification changes without notice or obligation and to change or
discontinue certains models.
Limited lifetime warranty

Totem N1030
last revision : 02/17/16 aquabrass.com8
Les produits Aquabrass ont une garantie complète contre les défauts de matériel et de main d’œuvre. La garantie est
applicable seulement si le produit est acheté chez un détaillant aquabrass dûment autorisé. La garantie Aquabrass
est strictement limitée au premier acheteur et une preuve d’achat doit être présentée pour toutes réclamations. Les
produits considérés comme défectueux doivent être retournés à nos entrepôts pour inspection avant tout remplace-
ment.
La garantie Aquabrass n’est pas transférable et est limitée aux produits vendus et installés au Canada et aux Etats-
Unis.
Applications résidentielles
Toutes les parties mécaniques incluant les cartouches à disques en céramique pour les valves et les pressions équili-
brées, les cartouches thermostatiques, les déviateurs ont une garantie complète au premier acheteur.
Les finis Chrome Poli et Nickel Brossé de Aquabrass ont une garantie à vie limitée au premier acheteur. Tous les autres
finis ont une garantie de cinq (5) ans. L’usure normale d’un fini n’est pas couverte par la garantie.
Toutes les composantes et les robinets électroniques ont une garantie de deux (2) ans.
Tous les bassins en verre, les bassins en porcelaine, les lumières ont une garantie de un (1) an. Les bains et lavabos
en composite de résine ont une garantie de cinq (5) ans. Les ampoules sont sujettes à la garantie du manufacturier
et ne sont pas couvertes par la garantie Aquabrass.
Tous les autres produits ont une garantie de cinq (5) ans.
Applications commerciales et industrielles
Tous les produits ci-dessus sont garantis pour deux (2) ans à l’exception des bassins en verre ou porcelaine qui sont
garantis un (1) an. Les ampoules sont sujettes à la garantie du manufacturier et ne sont pas couvertes par la garantie
Aquabrass.
La garantie Aquabrass ne couvre pas:
- Dommages causés en entier ou en partie d’une erreur d’installation, d’abus de produit, de négligence, d’utilisation
non conforme, d’usage de produits abrasifs, de corrosion et/ou d’accidents causés par un professionnel ou par toute
autre personne.
- Tout produit Aquabrass nettoyé avec des produits abrasifs, comme les détergents ou les nettoyants à vitres.
- Usure normale du fini.
- Dommages causés par l’eau dure, les dépôts de calcaire ou les sédiments.
- Les dommages ou les pertes résultant d’une catastrophe naturelle telle qu’un feu, un tremblement de terre, le ton-
nerre, un orage électrique etc.…
Aquabrass n’accepte aucune responsabilité pour tout frais de main d’œuvre ou d’expédition, ou pour tout autres
dommages causés en tout ou en partie lors de l’installation du produit, son enlèvement, sa réinstallation, sa répara-
tion, ou le remplacement de tout produit ou pièce Aquabrass ainsi que tout dommage incident ou résultant, dépense,
perte directe ou indirecte, provenant de quelque cause que ce soit.
Pour obtenir la garantie de service, s’il vous plaît contacter le détaillant chez qui le produit a été acheté. La preuve
d’achat originale sera exigible pour l’application de la garantie.
Cette garantie s’applique au premier acheteur au détail et n’est PAS transférable.
Aquabrass se réserve le droit de modifier des caractéristiques de ses produits sans avis ni obligation ainsi que de
remplacer ou de retirer certains modèles.
Garantie limitée à vie
