7
-Tenendo BEN FERMO il contenitore, azionate il getto alzando la leva
nera (A, Fig.5 + Fig.6b) per effettuare il lavaggio del contenitore stesso.
L'operazione dovrà avere una durata di circa 15 secondi e dovrà essere
ripetuta per 3 volte.
Il contenitore deve essere smaltito secondo le norme vigen-
ti del paese nel quale si esegue l'operazione.
ATTENZIONE!
Dopo avere terminato le operazioni di lavaggio del conte-
nitore, CHIUDETE IL COPERCHIO RUOTANDOLO FINO AL
BLOCCAGGIO.
- Alzate di nuovo la leva gialla C (Fig. 5) per immettere la quantità di
acqua necessaria per una corretta premiscelazione.
- Abbassate la leva gialla C (Fig. 5).
5.2 Caricamento in cisterna del prodotto premiscelato
Aprite la valvola sferica posta nella parte inferiore del Mixer
(Fig. 4): in questo modo si mette in collegamento l'interno del Mixer
col circuito di caricamento nella cisterna principale.
Una volta vericato lo svuotamento del Mixer, chiudete il coperchio e
passate alla fase successiva:
Alzate tutte e tre le leve (A, B e C, Fig. 5): in questo modo tutti
gli ugelli entreranno in funzione per eseguire il lavaggio delle
pareti interne.
L'operazione dovrà avere una durata di circa 30 secondi.
A questo punto interrompete qualsiasi usso di acqua all'interno del
Mixer abbassando tutte e tre le leve (A, B e C, Fig. 5).
Attendete lo svuotamento completo del Mixer, quindi chiudete la valvola
a sfera a due vie posta nella parte inferiore dello stesso ruotando il
pomello in senso antiorario (Fig. 7).
Il procedimento è terminato.
6 MANUTENZIONE / DIAGNOSTICA / RIPARAZIONE
Vericare periodicamente le tenute di tutte le valvole per evi-
tare che un eventuale non tenuta di una delle stesse possa
causare un riempimento non voluto del serbatoio durante
una delle fasi di utilizzo del Mixer.
Vericare periodicamente il corretto funzionamento dei due
ugelli posti nella parte interna del Mixer.
6.1 Inconvenienti e rimedi
INCONVENIENTE CAUSA RIMEDIO
Il Mixer non si svuota rapi-
damente
Portata all'ugello
Venturi non sufficiente
per creare l'aspirazione
necessaria
• Sostituite l'ugello
con uno con portata
adeguata.
• Vericate che non vi sia
l'ugello intasato.
Senza intervenire sulle leve,
si riscontra la presenza di
acqua all'interno del Mixer
Perdita sulle tenute di
una o più valvole ma-
nuali (A, Bo C, Fig. 5)
• Eseguite la manu-
tenzione sulle valvole
pulendo o sostituendo le
guarnizioni di tenuta.
Azionando una delle leve A,
Bo C (Fig. 5) si riscontra
una difficoltà di immissione
di acqua attraverso l'ugello
interno
Intasamento dell'ugello
interno
• Effettuate una pulizia o
un eventuale sostituzio-
ne dell'ugello interno.
Fi g . 7
Tab. 3
6.2 Norme di pulizia
- Pulire esclusivamente con un panno morbido umido.
- NON utilizzare detergenti o sostanze aggressive.
7 DATI TECNICI
Descrizione NIAGARA
Capacità 30 l
Pressione massima di utilizzo 8 bar
Pressione minima di miscelazione
con prodotti liquidi 2 bar
Pressione minima di miscelazione
con prodotti in polvere 2 bar
Pressione minima di miscelazione
con prodotti granulari 4 bar

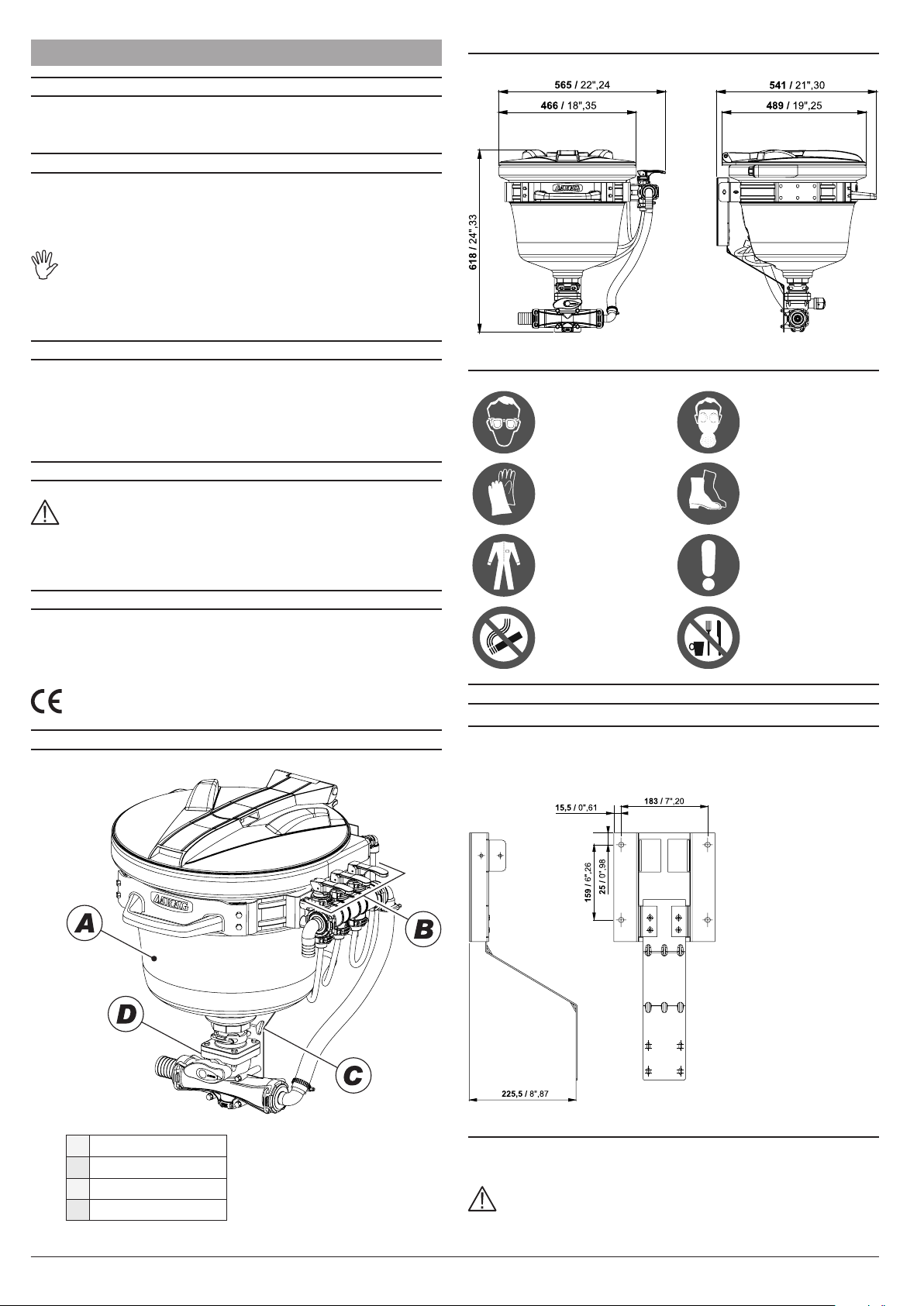

Dimensioni massime di ingombro
(coperchio chiuso) l x h x p 565 x 618 x 541 mm
Dimensioni massime di ingombro
(coperchio aperto) l x h x p 565 x 950 x 541 mm
Peso 11 kg
8 SMALTIMENTO DI FINE VITA
Da smaltire in conformità alla legislazione vigente nel paese in cui si
esegue tale operazione.
