Aria QL101 User manual

QL101
UTILITY SINK, STORAGE CABINET AND FAUCET
ÉVIER UTILITAIRE, ARMOIRE DE RANGEMENT ET ROBINET
FREGADERO DE SERVICIO, GABINET DE ALMACENAMIENTO Y GRIFO
ALL-IN-ONE
TOUT-EN-UN
TODO EN UNO
OWNER’S MANUAL
MANUEL DE L’UTILISATEUR
MANUAL DEL USUARIO

2
ENGLISH
QL101

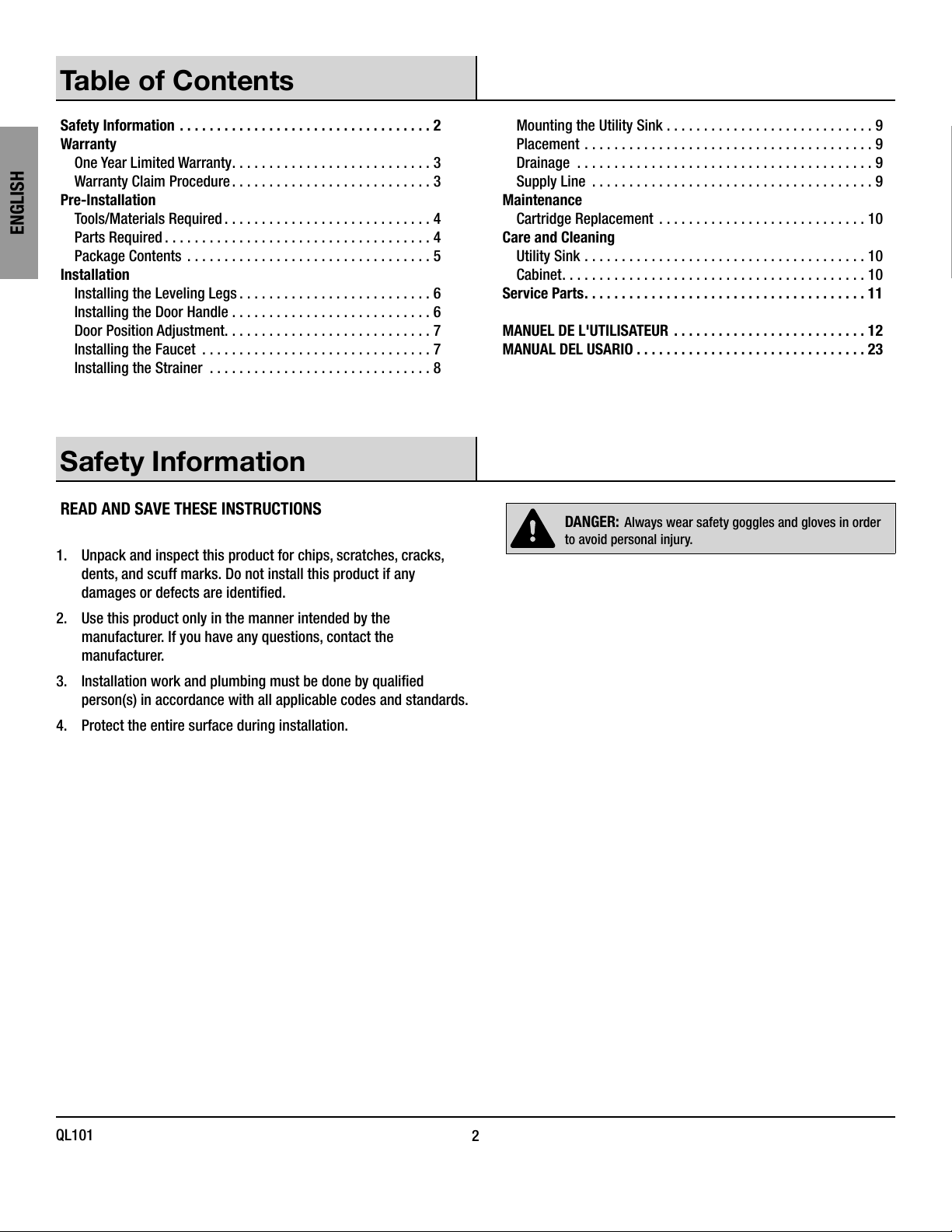

Table of Contents
Safety Information ..................................2
Warranty
One Year Limited Warranty...........................3
Warranty Claim Procedure...........................3
Pre-Installation
Tools/Materials Required ............................4
Parts Required ....................................4
Package Contents .................................5
Installation
Installing the Leveling Legs ..........................6
Installing the Door Handle ...........................6
Door Position Adjustment. . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Installing the Faucet ...............................7
Installing the Strainer ..............................8
Mounting the Utility Sink ............................9
Placement .......................................9
Drainage ........................................9
Supply Line ......................................9
Maintenance
Cartridge Replacement ............................10
Care and Cleaning
Utility Sink ......................................10
Cabinet.........................................10

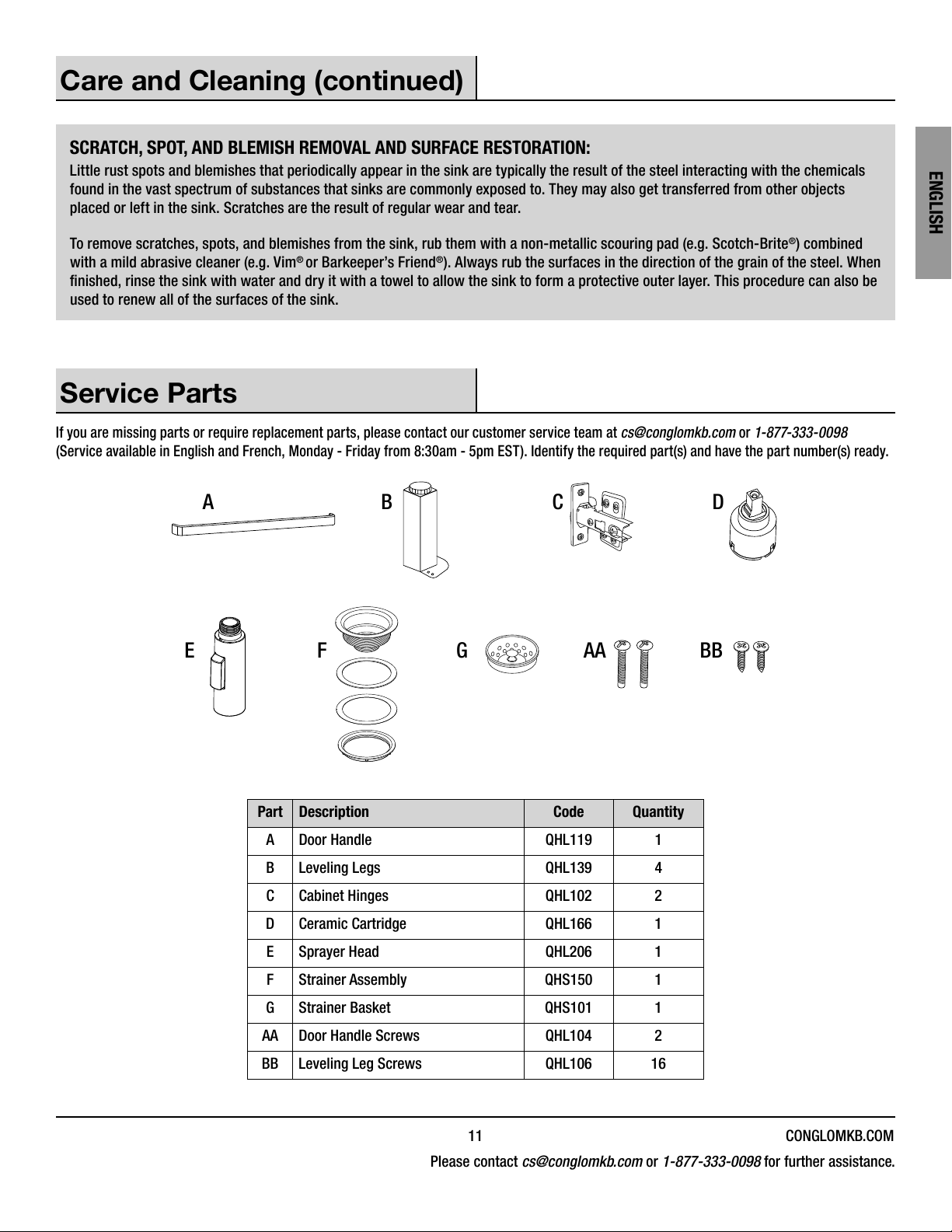

Service Parts......................................11
MANUEL DE L'UTILISATEUR ..........................12
MANUAL DEL USARIO ...............................23
Safety Information
READ AND SAVE THESE INSTRUCTIONS
1. Unpack and inspect this product for chips, scratches, cracks,
dents, and scuff marks. Do not install this product if any
damages or defects are identied.
2. Use this product only in the manner intended by the
manufacturer. If you have any questions, contact the
manufacturer.
3. Installation work and plumbing must be done by qualied
person(s) in accordance with all applicable codes and standards.
4. Protect the entire surface during installation.
DANGER: Always wear safety goggles and gloves in order
to avoid personal injury.

3 CONGLOMKB.COM
Please contact [e-mail] or 1-877-333-0098 for further assistance.
ENGLISH

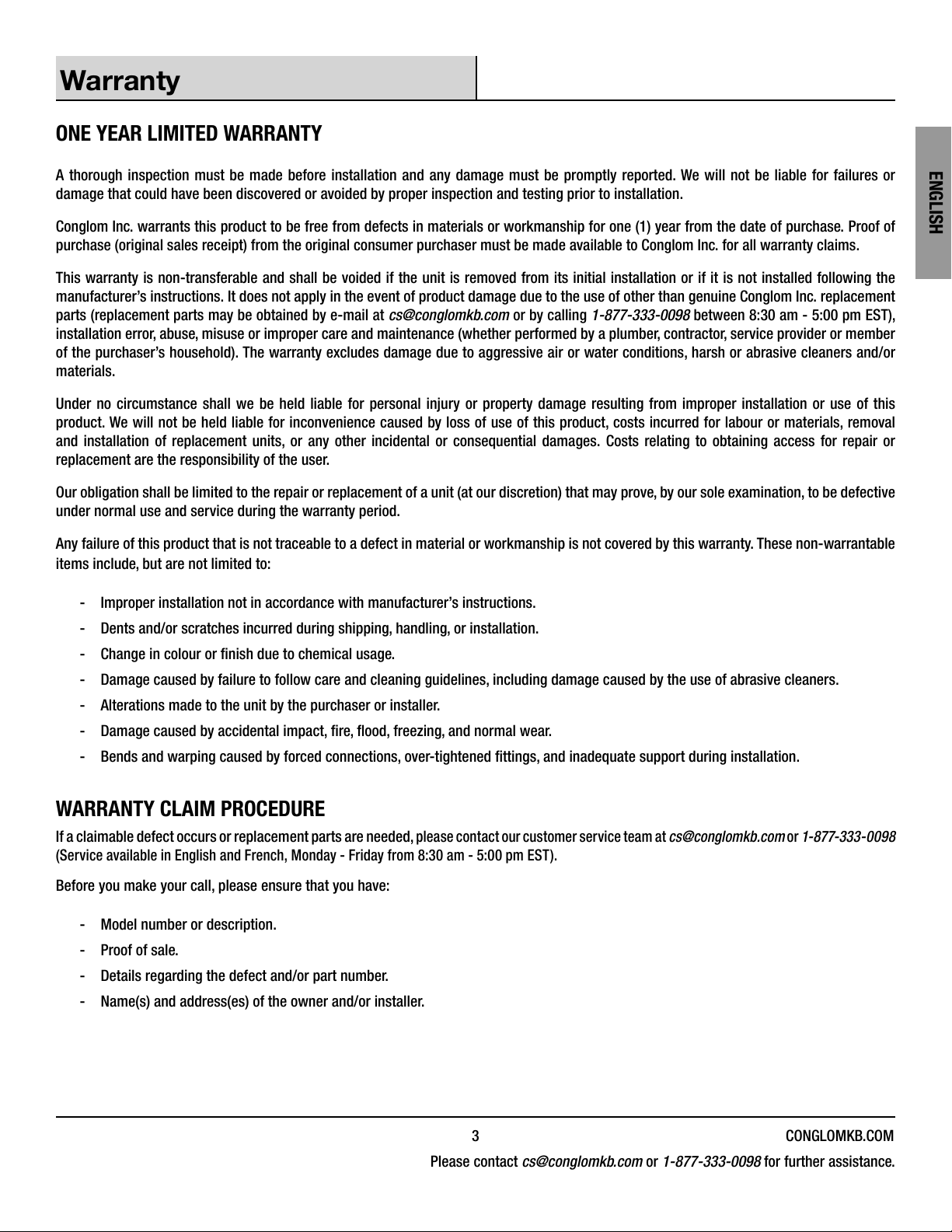

Warranty
ONE YEAR LIMITED WARRANTY
A thorough inspection must be made before installation and any damage must be promptly reported. We will not be liable for failures or
damage that could have been discovered or avoided by proper inspection and testing prior to installation.
Conglom Inc. warrants this product to be free from defects in materials or workmanship for one (1) year from the date of purchase. Proof of
purchase (original sales receipt) from the original consumer purchaser must be made available to Conglom Inc. for all warranty claims.
This warranty is non-transferable and shall be voided if the unit is removed from its initial installation or if it is not installed following the
manufacturer’s instructions. It does not apply in the event of product damage due to the use of other than genuine Conglom Inc. replacement
parts (replacement parts may be obtained by e-mail at [e-mail] or by calling 1-877-333-0098 between 8:30 am - 5:00 pm EST),
installation error, abuse, misuse or improper care and maintenance (whether performed by a plumber, contractor, service provider or member
of the purchaser’s household). The warranty excludes damage due to aggressive air or water conditions, harsh or abrasive cleaners and/or
materials.
Under no circumstance shall we be held liable for personal injury or property damage resulting from improper installation or use of this
product. We will not be held liable for inconvenience caused by loss of use of this product, costs incurred for labour or materials, removal
and installation of replacement units, or any other incidental or consequential damages. Costs relating to obtaining access for repair or
replacement are the responsibility of the user.
Our obligation shall be limited to the repair or replacement of a unit (at our discretion) that may prove, by our sole examination, to be defective
under normal use and service during the warranty period.
Any failure of this product that is not traceable to a defect in material or workmanship is not covered by this warranty. These non-warrantable
items include, but are not limited to:
- Improper installation not in accordance with manufacturer’s instructions.
- Dents and/or scratches incurred during shipping, handling, or installation.
- Change in colour or nish due to chemical usage.
- Damage caused by failure to follow care and cleaning guidelines, including damage caused by the use of abrasive cleaners.
- Alterations made to the unit by the purchaser or installer.
- Damage caused by accidental impact, re, ood, freezing, and normal wear.
- Bends and warping caused by forced connections, over-tightened ttings, and inadequate support during installation.
WARRANTY CLAIM PROCEDURE
If a claimable defect occurs or replacement parts are needed, please contact our customer service team at [e-mail] or 1-877-333-0098
(Service available in English and French, Monday - Friday from 8:30 am - 5:00 pm EST).
Before you make your call, please ensure that you have:
- Model number or description.
- Proof of sale.
- Details regarding the defect and/or part number.
- Name(s) and address(es) of the owner and/or installer.

4
ENGLISH
QL101
Pre-Installation

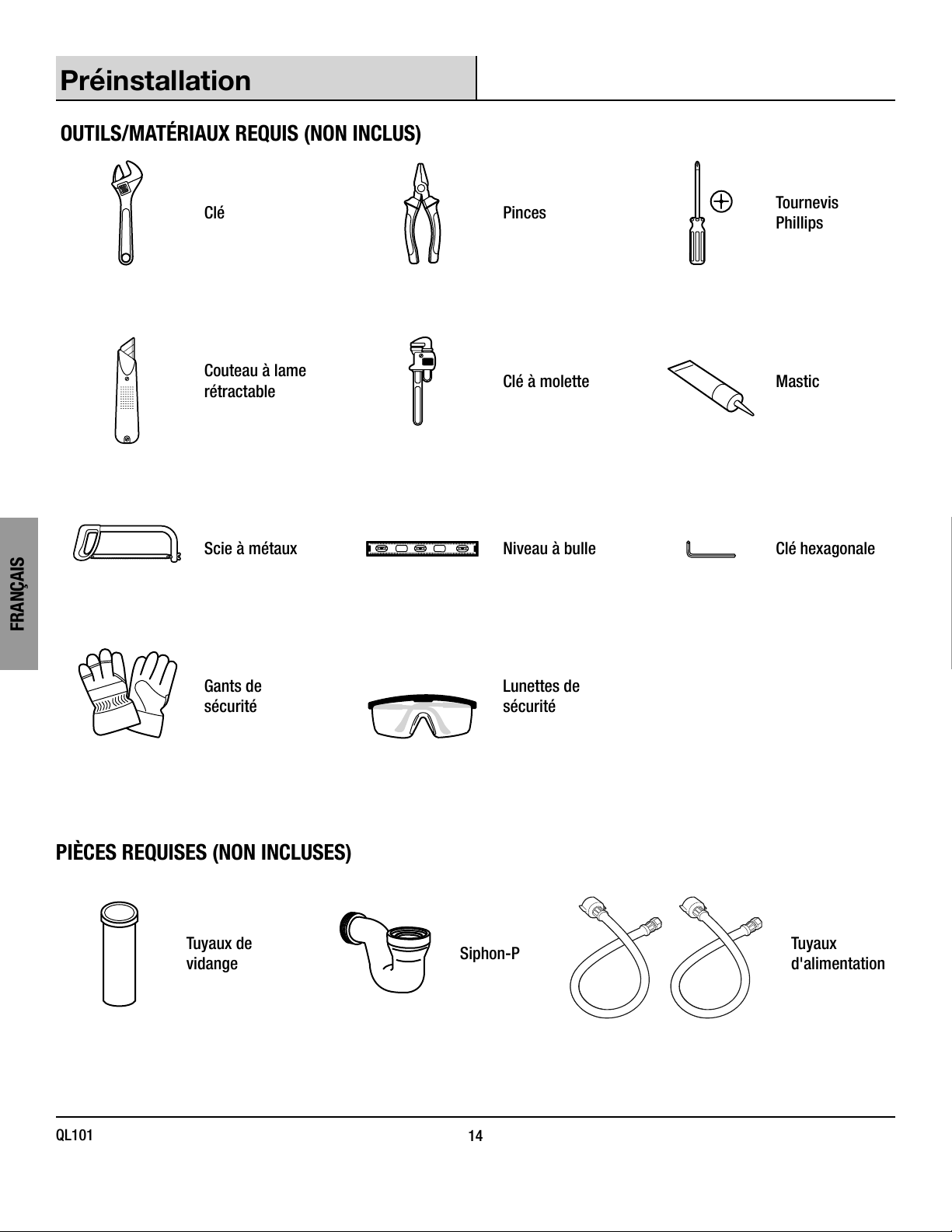

TOOLS/MATERIALS REQUIRED (NOT SUPPLIED)
Adjustable
wrench
Needle nose
pliers
Phillips
screwdriver
Utility knife Pipe wrench Sealant
Hacksaw Carpenter’s level Hex wrench
Safety gloves Safety goggles
PARTS REQUIRED (NOT SUPPLIED)
Tail Pipe P-Trap Supply Lines

5 CONGLOMKB.COM
Please contact [e-mail] or 1-877-333-0098 for further assistance.
ENGLISH
Pre-Installation (continued)
PACKAGE CONTENTS
Carefully check the utility cabinet for damage and/or missing parts prior to installation. If there is any damage or if you are missing parts,
do not proceed with the installation. Report damage and/or missing parts immediately to our customer service team at [e-mail]
or 1-877-333-0098 (Service available in English and French, Monday - Friday from 8:30 am - 5:00 pm EST). Please do not dispose of
packaging before you are satised with your new utility cabinet.
A B C
D
E F AAG BB
Part Description Quantity
A Cabinet 1
B Faucet 1
C Leveling legs 4
D Utility sink 1
E Strainer assembly 1
F Strainer basket 1
G Door handle 1
AA Handle screws 2
BB Leveling Leg Screws 16

6
ENGLISH
QL101
Installation

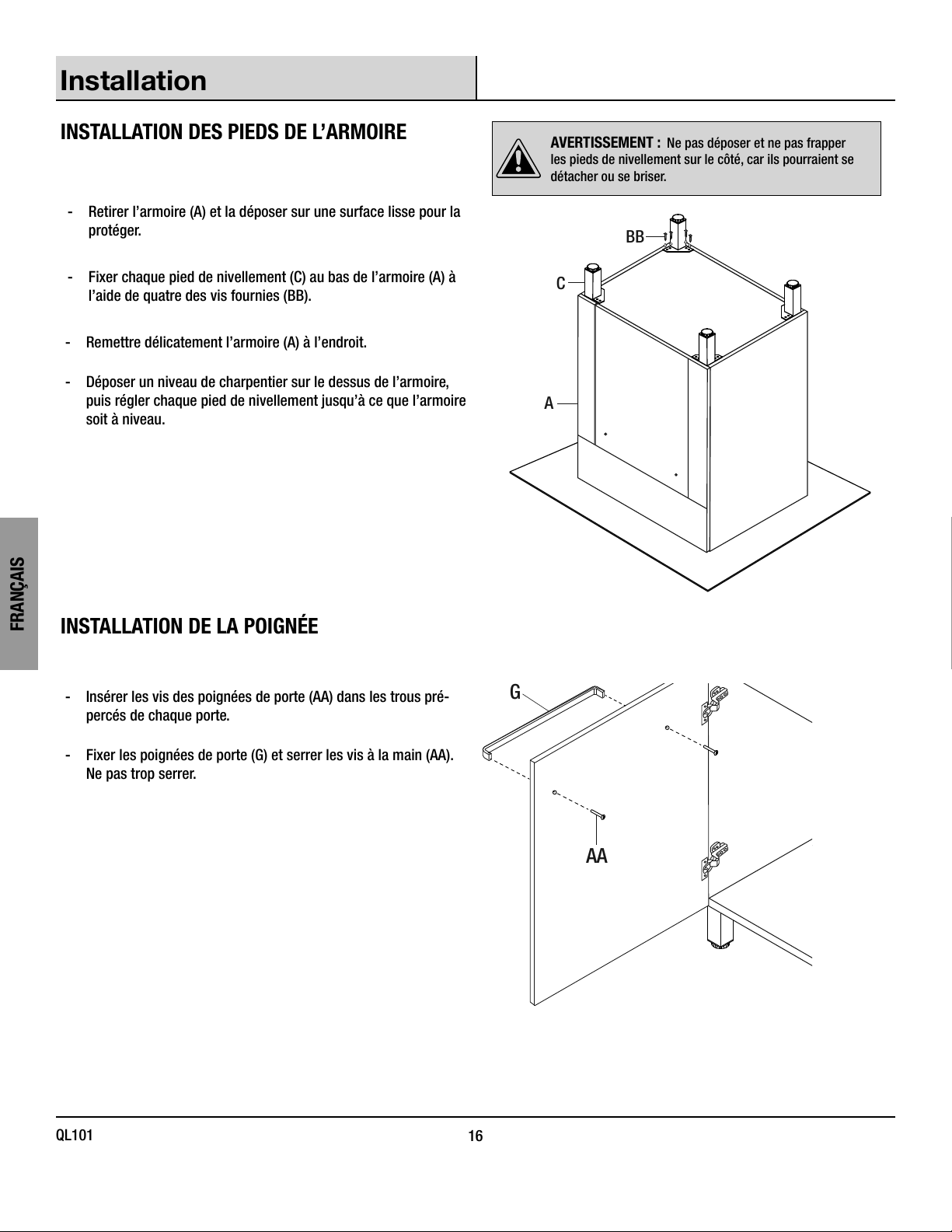

INSTALLING THE LEVELING LEGS CAUTION: Do not rest or bump the leveling feet on the side
as this may cause them to detach or break.
A
BB
C
- Remove the cabinet (A) and place it on a soft,
protective surface.
- Attach each leveling leg (C) to the bottom of the cabinet (A)
using four of the provided screws (BB).
- Gently rotate the cabinet (A) right side up.
- Place a carpenter's level on top of the cabinet, then adjust each
leveling foot until the cabinet is level.
INSTALLING THE DOOR HANDLE
- Insert the door hand screws (AA) into the pre-drilled holes on
each door.
- Attach the door handle (G) and hand tighten the door handle
screws (AA). Do not overtighten.
G
AA

7 CONGLOMKB.COM
Please contact [e-mail] or 1-877-333-0098 for further assistance.
ENGLISH
Installation (continued)
DOOR POSITION ADJUSTMENT
12
3
If the doors need to be repositioned, the hinges can be adjusted to
ensure a precise t with the cabinet.
1. The lateral adjustment screw adjusts the door orientation from
left to right.
2. The horizontal adjustment screw adjusts the door orientation
from front to back.
3. The vertical adjustment screw adjusts the orientation
up or down.
INSTALLING THE FAUCET
Hose
Faucet outlet
Spray
head
Faucet
neck
Counterweight
Hose
Faucet
outlet
Faucet body
Metal Washer
Gasket
Retaining nut Screws
Sink
- Connect the spray head to the hose.
- Remove the gasket, metal washer, and retaining nut from the faucet.
- Install the faucet through the hole in the sink.
- From underneath, secure the faucet to the sink with the gasket,
metal washer, and retaining nut.
- Tighten the retaining nut by hand until it is snug. Use a wrench to
tighten it down. Gently tighten the two screws on the retaining nut.
Do not over tighten.
- Hand-tighten the hose to the faucet outlet. Tighten the ttings using
two wrenches. Hold the faucet outlet steady with a wrench while
turning the hose tting with another wrench until it is snug.
NOTE:
Failing to use two wrenches can damage the faucet. Do not
overtighten.
- Push the spray head into the faucet neck. Install the counterweight
a couple of inches from the bottom of the hose on the side closest to
the spray head. There should be no slack in the hose and it should
retract freely.
- Connect the water supply lines (not supplied) to the faucet.

8
ENGLISH
QL101
Installation (continued)

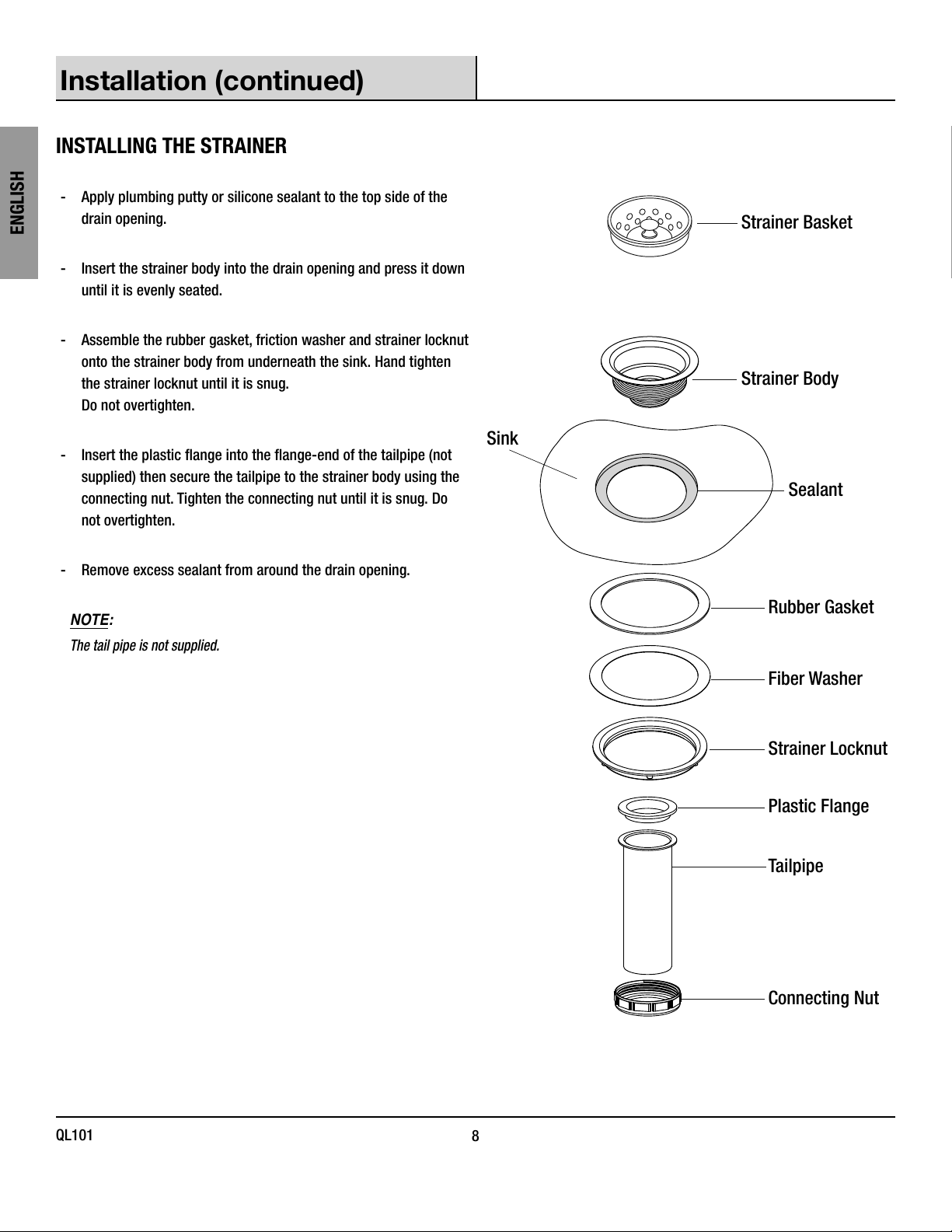

INSTALLING THE STRAINER
- Apply plumbing putty or silicone sealant to the top side of the
drain opening.
- Insert the strainer body into the drain opening and press it down
until it is evenly seated.
- Assemble the rubber gasket, friction washer and strainer locknut
onto the strainer body from underneath the sink. Hand tighten
the strainer locknut until it is snug.
Do not overtighten.
- Insert the plastic ange into the ange-end of the tailpipe (not
supplied) then secure the tailpipe to the strainer body using the
connecting nut. Tighten the connecting nut until it is snug. Do
not overtighten.
- Remove excess sealant from around the drain opening.
NOTE:
The tail pipe is not supplied.
Strainer Body
Sealant
Sink
Rubber Gasket
Fiber Washer
Strainer Locknut
Plastic Flange
Tailpipe
Connecting Nut
Strainer Basket

9 CONGLOMKB.COM
Please contact [e-mail] or 1-877-333-0098 for further assistance.
ENGLISH
Installation (continued)

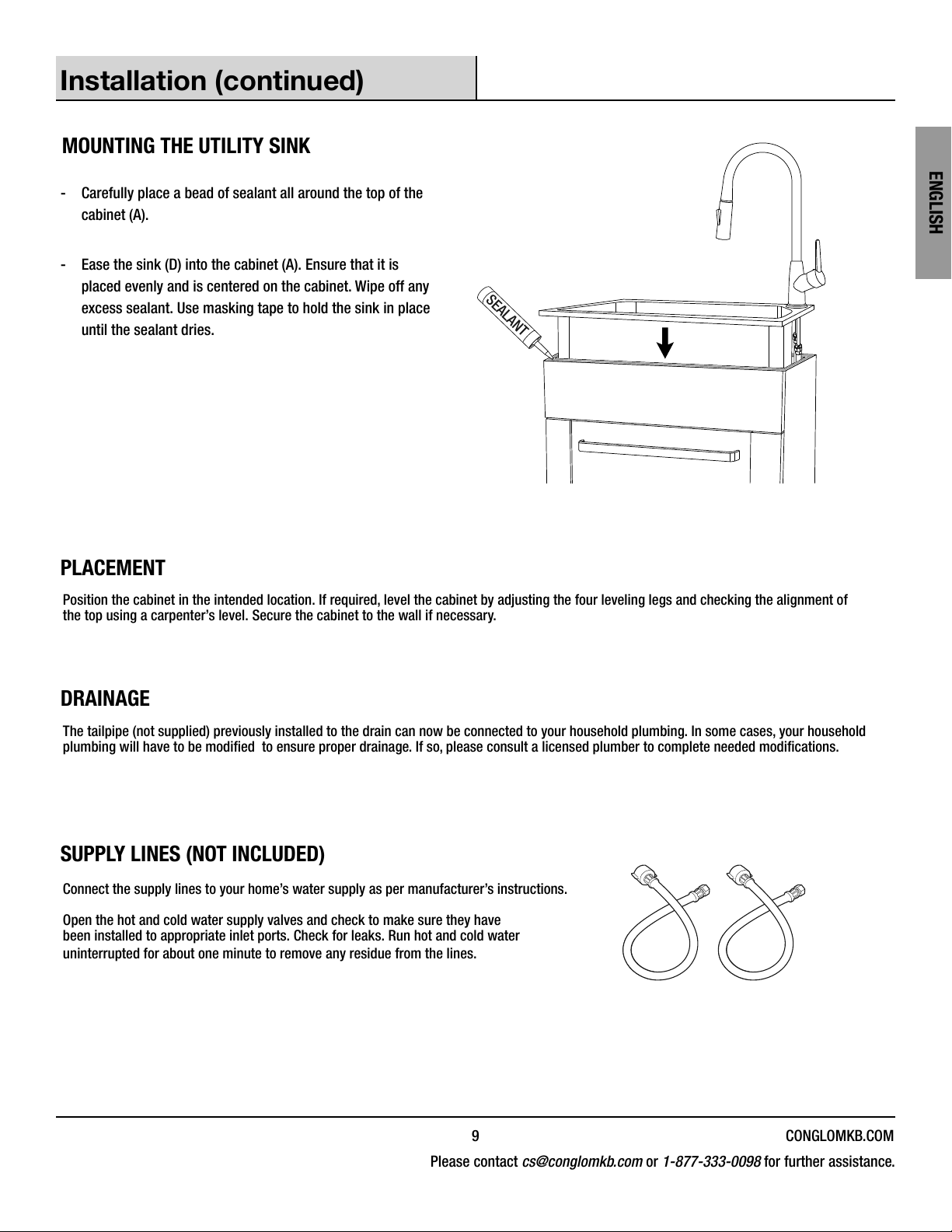

MOUNTING THE UTILITY SINK
SEALANT
- Carefully place a bead of sealant all around the top of the
cabinet (A).
- Ease the sink (D) into the cabinet (A). Ensure that it is
placed evenly and is centered on the cabinet. Wipe off any
excess sealant. Use masking tape to hold the sink in place
until the sealant dries.
PLACEMENT
Position the cabinet in the intended location. If required, level the cabinet by adjusting the four leveling legs and checking the alignment of
the top using a carpenter’s level. Secure the cabinet to the wall if necessary.
DRAINAGE
The tailpipe (not supplied) previously installed to the drain can now be connected to your household plumbing. In some cases, your household
plumbing will have to be modied to ensure proper drainage. If so, please consult a licensed plumber to complete needed modications.
SUPPLY LINES (NOT INCLUDED)
Connect the supply lines to your home’s water supply as per manufacturer’s instructions.
Open the hot and cold water supply valves and check to make sure they have
been installed to appropriate inlet ports. Check for leaks. Run hot and cold water
uninterrupted for about one minute to remove any residue from the lines.

10
ENGLISH
QL101
Maintenance

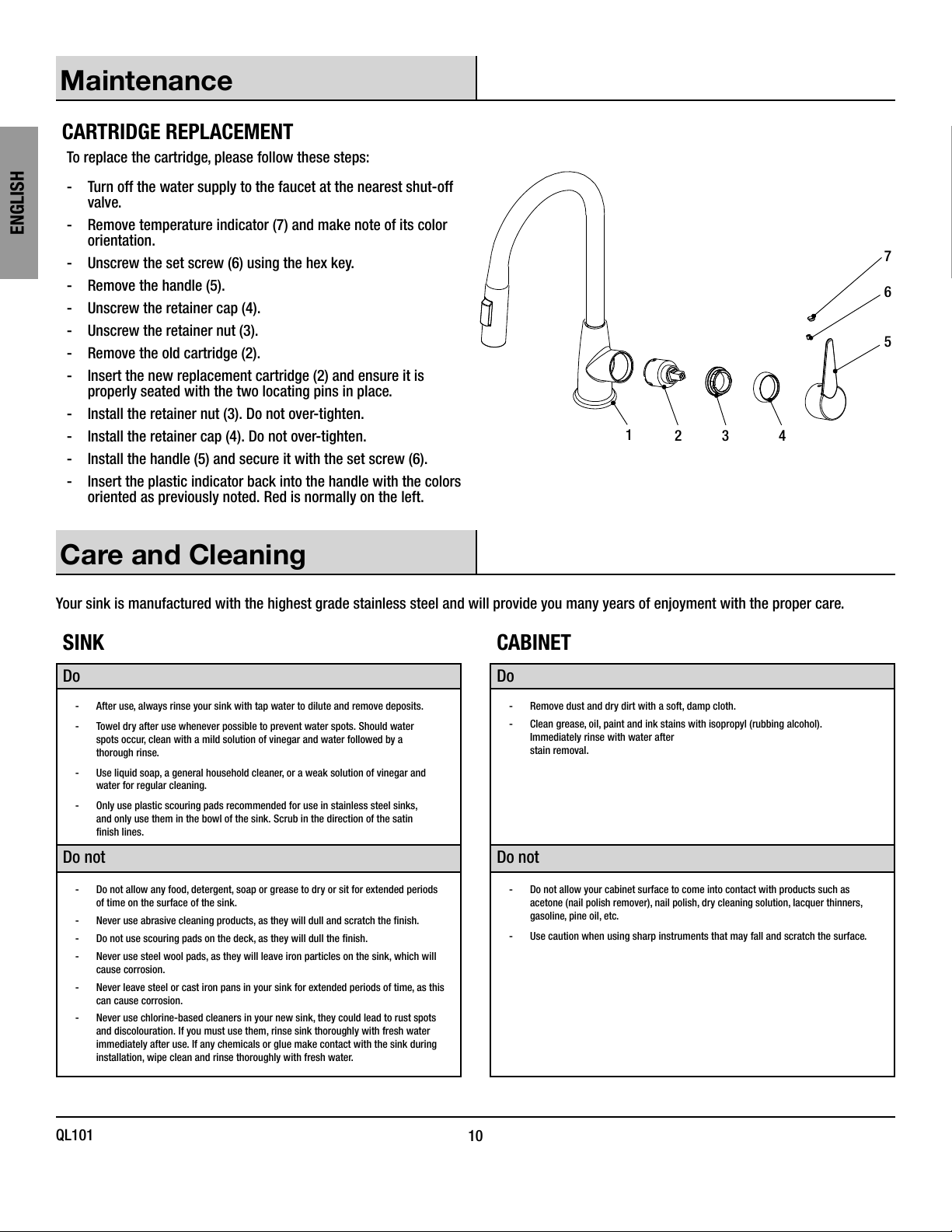

CARTRIDGE REPLACEMENT
5
7
6
12 3 4
To replace the cartridge, please follow these steps:
- Turn off the water supply to the faucet at the nearest shut-off
valve.
- Remove temperature indicator (7) and make note of its color
orientation.
- Unscrew the set screw (6) using the hex key.
- Remove the handle (5).
- Unscrew the retainer cap (4).
- Unscrew the retainer nut (3).
- Remove the old cartridge (2).
- Insert the new replacement cartridge (2) and ensure it is
properly seated with the two locating pins in place.
- Install the retainer nut (3). Do not over-tighten.
- Install the retainer cap (4). Do not over-tighten.
- Install the handle (5) and secure it with the set screw (6).
- Insert the plastic indicator back into the handle with the colors
oriented as previously noted. Red is normally on the left.
Care and Cleaning
Your sink is manufactured with the highest grade stainless steel and will provide you many years of enjoyment with the proper care.
SINK CABINET
Do Do
- After use, always rinse your sink with tap water to dilute and remove deposits.
- Towel dry after use whenever possible to prevent water spots. Should water
spots occur, clean with a mild solution of vinegar and water followed by a
thorough rinse.
- Use liquid soap, a general household cleaner, or a weak solution of vinegar and
water for regular cleaning.
- Only use plastic scouring pads recommended for use in stainless steel sinks,
and only use them in the bowl of the sink. Scrub in the direction of the satin
nish lines.
- Remove dust and dry dirt with a soft, damp cloth.
- Clean grease, oil, paint and ink stains with isopropyl (rubbing alcohol).
Immediately rinse with water after
stain removal.
Do not Do not
- Do not allow any food, detergent, soap or grease to dry or sit for extended periods
of time on the surface of the sink.
- Never use abrasive cleaning products, as they will dull and scratch the nish.
- Do not use scouring pads on the deck, as they will dull the nish.
- Never use steel wool pads, as they will leave iron particles on the sink, which will
cause corrosion.
- Never leave steel or cast iron pans in your sink for extended periods of time, as this
can cause corrosion.
- Never use chlorine-based cleaners in your new sink, they could lead to rust spots
and discolouration. If you must use them, rinse sink thoroughly with fresh water
immediately after use. If any chemicals or glue make contact with the sink during
installation, wipe clean and rinse thoroughly with fresh water.
- Do not allow your cabinet surface to come into contact with products such as
acetone (nail polish remover), nail polish, dry cleaning solution, lacquer thinners,
gasoline, pine oil, etc.
- Use caution when using sharp instruments that may fall and scratch the surface.

11 CONGLOMKB.COM
Please contact [e-mail] or 1-877-333-0098 for further assistance.
ENGLISH
Care and Cleaning (continued)
SCRATCH, SPOT, AND BLEMISH REMOVAL AND SURFACE RESTORATION:
Little rust spots and blemishes that periodically appear in the sink are typically the result of the steel interacting with the chemicals
found in the vast spectrum of substances that sinks are commonly exposed to. They may also get transferred from other objects
placed or left in the sink. Scratches are the result of regular wear and tear.
To remove scratches, spots, and blemishes from the sink, rub them with a non-metallic scouring pad (e.g. Scotch-Brite®) combined
with a mild abrasive cleaner (e.g. Vim® or Barkeeper’s Friend®). Always rub the surfaces in the direction of the grain of the steel. When
nished, rinse the sink with water and dry it with a towel to allow the sink to form a protective outer layer. This procedure can also be
used to renew all of the surfaces of the sink.
Service Parts
If you are missing parts or require replacement parts, please contact our customer service team at [e-mail] or 1-877-333-0098
(Service available in English and French, Monday - Friday from 8:30am - 5pm EST). Identify the required part(s) and have the part number(s) ready.
E F
A B C D
AA BBG
Part Description Code Quantity
A Door Handle QHL119 1
B Leveling Legs QHL139 4
C Cabinet Hinges QHL102 2
D Ceramic Cartridge QHL166 1
E Sprayer Head QHL206 1
FStrainer Assembly QHS150 1
G Strainer Basket QHS101 1
AA Door Handle Screws QHL104 2
BB Leveling Leg Screws QHL106 16

12
FRANÇAIS
QL101

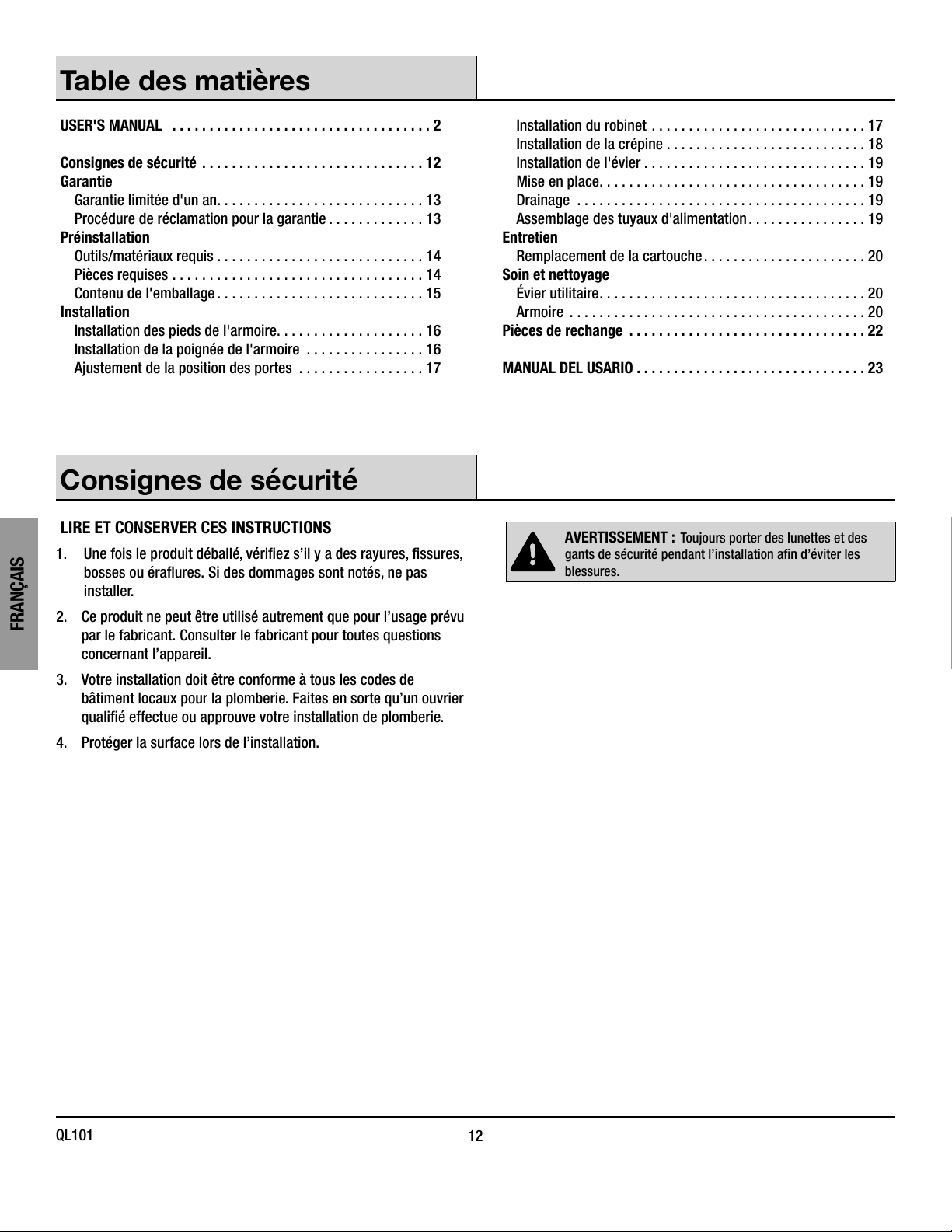

Table des matières
USER'S MANUAL ...................................2
Consignes de sécurité ..............................12
Garantie
Garantie limitée d'un an............................13
Procédure de réclamation pour la garantie .............13
Préinstallation
Outils/matériaux requis ............................14
Pièces requises ..................................14
Contenu de l'emballage............................15
Installation
Installation des pieds de l'armoire....................16
Installation de la poignée de l'armoire ................16
Ajustement de la position des portes .................17
Installation du robinet .............................17
Installation de la crépine ...........................18
Installation de l'évier ..............................19
Mise en place....................................19
Drainage .......................................19
Assemblage des tuyaux d'alimentation................19
Entretien
Remplacement de la cartouche......................20
Soin et nettoyage
Évier utilitaire....................................20
Armoire ........................................20
Pièces de rechange ................................22
MANUAL DEL USARIO ...............................23
Consignes de sécurité
LIRE ET CONSERVER CES INSTRUCTIONS
1. Une fois le produit déballé, vériez s’il y a des rayures, ssures,
bosses ou éraures. Si des dommages sont notés, ne pas
installer.
2. Ce produit ne peut être utilisé autrement que pour l’usage prévu
par le fabricant. Consulter le fabricant pour toutes questions
concernant l’appareil.
3. Votre installation doit être conforme à tous les codes de
bâtiment locaux pour la plomberie. Faites en sorte qu’un ouvrier
qualié effectue ou approuve votre installation de plomberie.
4. Protéger la surface lors de l’installation.
AVERTISSEMENT : Toujours porter des lunettes et des
gants de sécurité pendant l’installation an d’éviter les
blessures.

13 CONGLOMKB.COM
Veuillez contacter [e-mail] ou 1-877-333-0098 pour toute assistance supplémentaire.
FRANÇAIS

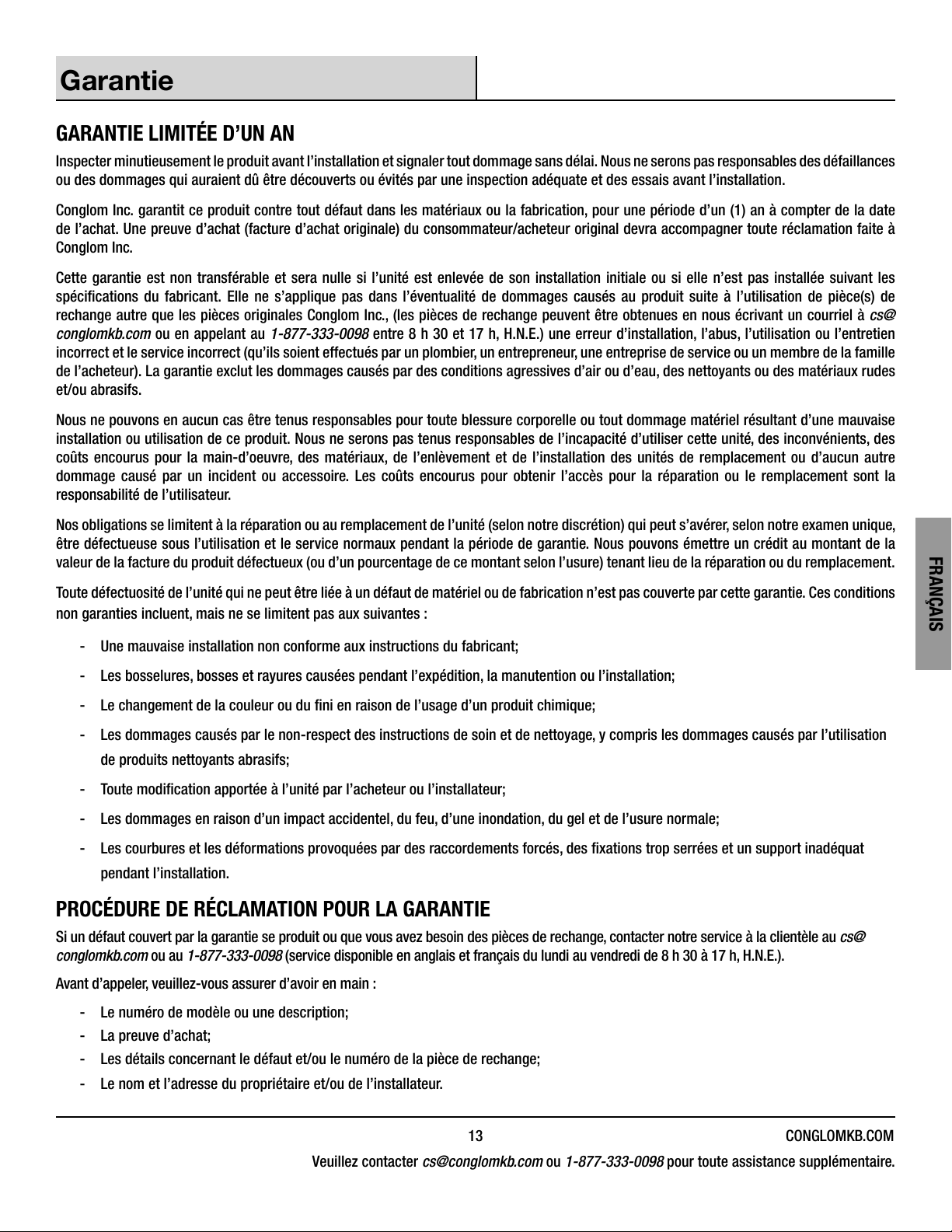

Garantie
GARANTIE LIMITÉE D’UN AN
Inspecter minutieusement le produit avant l’installation et signaler tout dommage sans délai. Nous ne serons pas responsables des défaillances
ou des dommages qui auraient dû être découverts ou évités par une inspection adéquate et des essais avant l’installation.
Conglom Inc. garantit ce produit contre tout défaut dans les matériaux ou la fabrication, pour une période d’un (1) an à compter de la date
de l’achat. Une preuve d’achat (facture d’achat originale) du consommateur/acheteur original devra accompagner toute réclamation faite à
Conglom Inc.
Cette garantie est non transférable et sera nulle si l’unité est enlevée de son installation initiale ou si elle n’est pas installée suivant les
spécications du fabricant. Elle ne s’applique pas dans l’éventualité de dommages causés au produit suite à l’utilisation de pièce(s) de
rechange autre que les pièces originales Conglom Inc., (les pièces de rechange peuvent être obtenues en nous écrivant un courriel à cs@
conglomkb.com ou en appelant au 1-877-333-0098 entre 8 h 30 et 17 h, H.N.E.) une erreur d’installation, l’abus, l’utilisation ou l’entretien
incorrect et le service incorrect (qu’ils soient effectués par un plombier, un entrepreneur, une entreprise de service ou un membre de la famille
de l’acheteur). La garantie exclut les dommages causés par des conditions agressives d’air ou d’eau, des nettoyants ou des matériaux rudes
et/ou abrasifs.
Nous ne pouvons en aucun cas être tenus responsables pour toute blessure corporelle ou tout dommage matériel résultant d’une mauvaise
installation ou utilisation de ce produit. Nous ne serons pas tenus responsables de l’incapacité d’utiliser cette unité, des inconvénients, des
coûts encourus pour la main-d’oeuvre, des matériaux, de l’enlèvement et de l’installation des unités de remplacement ou d’aucun autre
dommage causé par un incident ou accessoire. Les coûts encourus pour obtenir l’accès pour la réparation ou le remplacement sont la
responsabilité de l’utilisateur.
Nos obligations se limitent à la réparation ou au remplacement de l’unité (selon notre discrétion) qui peut s’avérer, selon notre examen unique,
être défectueuse sous l’utilisation et le service normaux pendant la période de garantie. Nous pouvons émettre un crédit au montant de la
valeur de la facture du produit défectueux (ou d’un pourcentage de ce montant selon l’usure) tenant lieu de la réparation ou du remplacement.
Toute défectuosité de l’unité qui ne peut être liée à un défaut de matériel ou de fabrication n’est pas couverte par cette garantie. Ces conditions
non garanties incluent, mais ne se limitent pas aux suivantes :
- Une mauvaise installation non conforme aux instructions du fabricant;
- Les bosselures, bosses et rayures causées pendant l’expédition, la manutention ou l’installation;
- Le changement de la couleur ou du ni en raison de l’usage d’un produit chimique;
- Les dommages causés par le non-respect des instructions de soin et de nettoyage, y compris les dommages causés par l’utilisation
de produits nettoyants abrasifs;
- Toute modication apportée à l’unité par l’acheteur ou l’installateur;
- Les dommages en raison d’un impact accidentel, du feu, d’une inondation, du gel et de l’usure normale;
- Les courbures et les déformations provoquées par des raccordements forcés, des xations trop serrées et un support inadéquat
pendant l’installation.
PROCÉDURE DE RÉCLAMATION POUR LA GARANTIE
Si un défaut couvert par la garantie se produit ou que vous avez besoin des pièces de rechange, contacter notre service à la clientèle au cs@
conglomkb.com ou au 1-877-333-0098 (service disponible en anglais et français du lundi au vendredi de 8 h 30 à 17 h, H.N.E.).
Avant d’appeler, veuillez-vous assurer d’avoir en main :
- Le numéro de modèle ou une description;
- La preuve d’achat;
- Les détails concernant le défaut et/ou le numéro de la pièce de rechange;
- Le nom et l’adresse du propriétaire et/ou de l’installateur.

14
FRANÇAIS
QL101
Préinstallation
OUTILS/MATÉRIAUX REQUIS (NON INCLUS)
Clé Pinces Tournevis
Phillips
Couteau à lame
rétractable Clé à molette Mastic
Scie à métaux Niveau à bulle Clé hexagonale
Gants de
sécurité
Lunettes de
sécurité
PIÈCES REQUISES (NON INCLUSES)
Tuyaux de
vidange Siphon-P Tuyaux d'alimentation

15 CONGLOMKB.COM
Veuillez contacter [e-mail] ou 1-877-333-0098 pour toute assistance supplémentaire.
FRANÇAIS
Préinstallation (suite)
CONTENU DE L'EMBALLAGE
Vérier soigneusement que l’unité ne comporte aucun dommage ou pièces manquantes avant l’installation. Dans le cas de dommages ou de
pièces manquantes, communiquer avec le service à la clientèle au [e-mail] ou 1-877-333-0098 (service en anglais et français, du
lundi au vendredi, de 8 h 30 à 17 h, HE). Ne pas se débarrasser de l’emballage avant d’être satisfait de ce produit.
A B C
D
E F AAG BB
Pièce Description Quantité
A Armoire 1
B Robinet 1
C Pieds de l'armoire 4
D Évier utilitaire 1
E Corps de la crépine 1
F Crépine 1
G Poignée de l'armoire 1
AA Vis de la poignée 2
BB Vis des pieds de l'armoire 16

16
FRANÇAIS
QL101
Installation
INSTALLATION DES PIEDS DE L’ARMOIRE AVERTISSEMENT : Ne pas déposer et ne pas frapper
les pieds de nivellement sur le côté, car ils pourraient se
détacher ou se briser.
- Retirer l’armoire (A) et la déposer sur une surface lisse pour la
protéger.
- Fixer chaque pied de nivellement (C) au bas de l’armoire (A) à
l’aide de quatre des vis fournies (BB).
- Remettre délicatement l’armoire (A) à l’endroit.
- Déposer un niveau de charpentier sur le dessus de l’armoire,
puis régler chaque pied de nivellement jusqu’à ce que l’armoire
soit à niveau.
INSTALLATION DE LA POIGNÉE
- Insérer les vis des poignées de porte (AA) dans les trous pré-
percés de chaque porte.
- Fixer les poignées de porte (G) et serrer les vis à la main (AA).
Ne pas trop serrer.
G
AA
A
BB
C

17 CONGLOMKB.COM
Veuillez contacter [e-mail] ou 1-877-333-0098 pour toute assistance supplémentaire.
FRANÇAIS
Installation (suite)
AJUSTEMENT DE LA POSITION DES PORTES
12
3
Si les portes doivent être repositionnées, les charnières peuvent être
réglées de façon à s’adapter précisement avec l’armoire.
1. La vis de réglage latérale ajuste la porte à gauche ou à droite.
2. La vis de réglage horizontale ajuste la porte vers l’avant ou
l’arrière.
3. La vis de réglage verticale ajuste la porte vers le haut ou vers
le bas.
INSTALLATION DU ROBINET
Tuyau
souple
Sortie du
robinet
Douchette
Col du
robinet
Contrepoids
Tuyau souple
Sortie du robinet
Corps du robinet
Rondelle métallique
Joint
Écrou de serrage Vis
Évier
- Raccorder la douchette au tuyau souple.
- Retirer le joint, la rondelle métallique et l’écrou de serrage du robinet.
- Installer le robinet dans l’orice de l’évier.
- Par en dessous, utiliser le joint, la rondelle métallique et l’écrou de
serrage pour xer le robinet à l’évier.
- Serrer l’écrou de serrage à la main jusqu’à ce qu’il soit bien xé.
Utiliser une clé pour serrer. Serrer délicatement les deux vis sur
l’écrou de serrage. Ne pas trop serrer.
- À la main, serrer le tuyau souple à la sortie du robinet. Serrer les
raccords à l’aide de deux clés. Immobiliser la sortie du robinet avec
une clé tout en tournant le raccord avec une autre clé jusqu’à ce
qu’elle soit bien xée.
REMARQUE :
Le robinet risque d’être endommagé si deux clés ne sont pas utilisées.
Ne pas trop serrer.
- Pousser la douchette dans le col du robinet. Installer le contrepoids
à quelques pouces du bas du boyau, du côté le plus proche de la
douchette. Il ne doit pas y avoir de jeu dans le tuyau souple; il doit se
mouvoir librement.
- Raccorder l’alimentation en eau (non incluse) au robinet.

18
FRANÇAIS
QL101
Installation (suite)

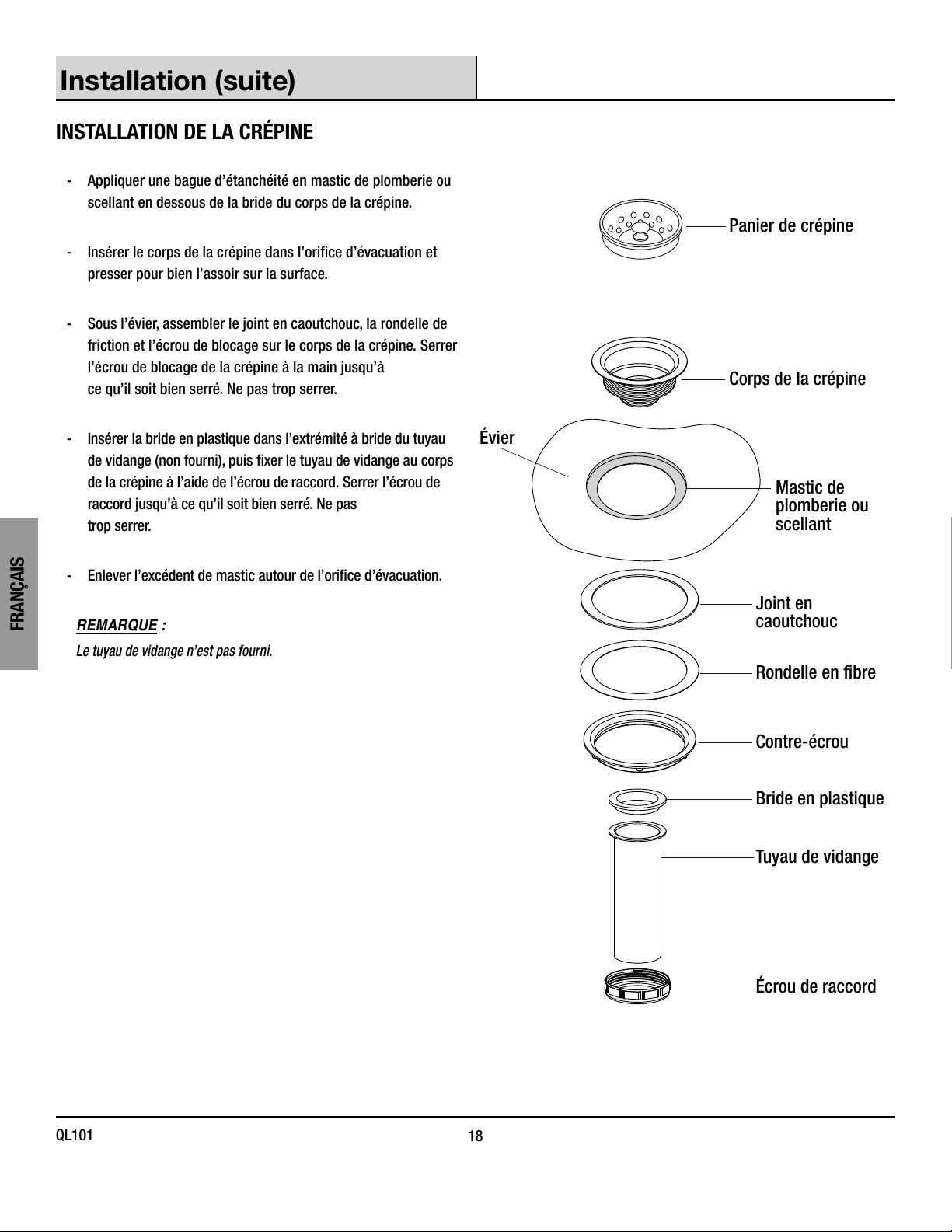

INSTALLATION DE LA CRÉPINE
- Appliquer une bague d’étanchéité en mastic de plomberie ou
scellant en dessous de la bride du corps de la crépine.
- Insérer le corps de la crépine dans l’orice d’évacuation et
presser pour bien l’assoir sur la surface.
- Sous l’évier, assembler le joint en caoutchouc, la rondelle de
friction et l’écrou de blocage sur le corps de la crépine. Serrer
l’écrou de blocage de la crépine à la main jusqu’à
ce qu’il soit bien serré. Ne pas trop serrer.
- Insérer la bride en plastique dans l’extrémité à bride du tuyau
de vidange (non fourni), puis xer le tuyau de vidange au corps
de la crépine à l’aide de l’écrou de raccord. Serrer l’écrou de
raccord jusqu’à ce qu’il soit bien serré. Ne pas
trop serrer.
- Enlever l’excédent de mastic autour de l’orice d’évacuation.
REMARQUE :
Le tuyau de vidange n’est pas fourni.
Corps de la crépine
Mastic de
plomberie ou
scellant
Évier
Joint en
caoutchouc
Rondelle en bre
Contre-écrou
Bride en plastique
Tuyau de vidange
Écrou de raccord
Panier de crépine

19 CONGLOMKB.COM
Veuillez contacter [e-mail] ou 1-877-333-0098 pour toute assistance supplémentaire.
FRANÇAIS
Installation (suite)
INSTALLATION DE L'ÉVIER
MASTIC
- Appliquer soigneusement un peu de mastic autour du
dessus de l’armoire.
- Insérer l’évier (D) dans l’armoire (A). S’assurer qu’il est
placé uniformément et centré sur l’armoire. Essuyer tout
résidu de produit d’étanchéité. Utiliser du ruban-cache pour
tenir l’évier en place jusqu’à ce que le mastic soit sec.
MISE EN PLACE
Positionner l'armoire à l'endroit désiré. Au besoin, mettre l’armoire à niveau en ajustant les quatre pattes de nivellement et en vériant l’alignement
de l’évier à l’aide d’un niveau
de menuisier.
DRAINAGE
Le tuyau de vidange (non fourni) installé précédemment dans l’orice d’évacuation peut maintenant être raccordé à la plomberie domestique. Dans
certains cas, la plomberie devra être modiée pour assurer un drainage adéquat. Si c’est le cas, consulter un plombier accrédité pour effectuer les
modications nécessaires.
ASSEMBLAGE DES TUYAUX D’ALIMENTATION (NON INCLUS)
Brancher les tuyaux d’alimentation à l’alimentation en eau du domicile conformément
aux instructions du fabricant.
Les tuyaux d’alimentation qui raccordent le robinet au système d’eau résidentiel
ne sont pas fournis avec cette unité. Ils doivent être achetés séparément. Suivre
les instructions fournies par le manufacturier des tuyaux d’alimentation pour une
installation adéquate.

20
FRANÇAIS
QL101
Entretien
REMPLACEMENT DE LA CARTOUCHE
5
7
6
12 3 4
Pour remplacer la cartouche, procéder comme suit :
- Couper l’alimentation en eau du robinet à la première soupape
d’arrêt.
- Retirer l’indicateur de température (7) et prendre note de sa
couleur.
- Dévisser la vis de réglage (6) à l’aide de la clé hexagonale.
- Retirer la poignée (5).
- Dévisser le capuchon de retenue (4).
- Dévisser l’écrou de retenue (3).
- Retirer l’ancienne cartouche (2).
- Insérer la cartouche de remplacement (2) et s’assurer qu’elle
est correctement installée avec les deux broches d’alignement
en place.
- Installer l’écrou de retenue (3). Ne pas trop serrer.
- Installer le capuchon de retenue (4). Ne pas trop serrer.
- Installer la poignée (5) et la xer avec la vis de réglage (6).
- Insérer l’indicateur en plastique dans la poignée en orientant
les couleurs comme indiqué précédemment. Le rouge est
normalement à gauche.
Soin et nettoyage
Votre évier est fabriqué avec de l’acier inoxydable de la plus haute qualité. Moyennant l’apport des soins appropriés il vous fournira
un excellent rendement pendant plusieurs années.
ÉVIER UTILITAIRE ARMOIRE
À faire À faire
- Après l’utilisation, toujours rincer votre évier avec de l’eau de
robinet pour diluer et enlever les dépôts.
- Si possible, sécher à la serviette après toute utilisation pour
éviter les traces d’eau. Si les traces d’eau se produisent,
nettoyer avec une solution douce de vinaigre et d’eau suivie
d’un bon rinçage.
- Employer du savon liquide, un produit nettoyant de ménage
général, ou une faible solution de vinaigre et d’eau pour le
nettoyage régulier.
- N’utiliser que des tampons à récurer en plastique
recommandés pour une utilisation dans les éviers en acier
inoxydable, et ne les utiliser que dans la cuve de l’évier.
Frotter dans la direction des lignes du ni satiné.
- Éliminer la poussière et la saleté sèche avec un linge doux
et humide.
- Nettoyer les taches de graisse, d’huile, de peinture et d’encre
avec de l’alcool à friction. Après avoir enlevé la tache, rincer
immédiatement avec de l’eau.
