Glacier bay 65480W-6101 Assembly instructions

THANK YOU
INSTALLATION AND CARE GUIDE
Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM
Model#
65480W-6101
65480W-6104
SINGLE-HANDLE LAVATORY FAUCET
We appreciate the trust and condence you have placed in Glacier Bay through the purchase of this lavatory
faucet. We strive to continually create quality products designed to enhance your home. Visit us online to see
our full line of products available for your home improvement needs. Thank you for choosing Glacier Bay!
8/2015 REV.01YOW
SKU#
703445
703441

2
Table of Contents
Important Information..............................2
Warranty ...................................................2
Pre-Installation.........................................2
Planning Installation ..............................2
Package Contents..................................3
Installation................................................4
Care and Cleaning ....................................8
Troubleshooting........................................8
Service Parts ........................................... 9
Important Information
□ Observe all local plumbing and building codes.
□ Cover the sink drain to avoid losing any parts.
□ Review the care and cleaning section included in this guide.
Pre-Installation
PLANNING INSTALLATION
Before beginning the installation of this product, ensure all parts are present. Compare parts with the Package
Contents list. If any part is missing or damaged, do not attempt to install the product. Contact customer service
for replacement parts.
TOOLS AND HARDWARE REQUIRED
Adjustable
wrench
Safety
goggles
Channel
lock pliers
(2) Supply
lines
SILICONE
Silicone
sealant
Tools and Hardware Required ...............2
Operation...................................................7
Warranty
LIMITED LIFETIME WARRANTY
Glacier Bay products are manufactured with superior quality standards and workmanship and are backed by our
limited lifetime warranty. Glacier Bay products are warranted to the original consumer purchaser to be free of
defects in materials or workmanship. We will replace FREE OF CHARGE any product or parts that prove defective.
Simply, return the product / part to any of The Home Depot retail locations or call 1-855-HD-GLACIER (1-855-434-
5224) to receive the replacement item. Proof of purchase (original sales receipt) from the original consumer
purchaser must be made available for all Glacier Bay warranty claims.
This warranty excludes incidental/inconsequential damages and failures due to misuse, abuse or normal wear and
tear. This warranty excludes all industrial, commercial & business usage, whose purchasers are hereby, extended
duration of warranty.
Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so the
above limitations may not apply to you. This warranty gives you specic legal rights and you may also have other
rights that vary from state to state and province to province. Please see a store or contact 1-855-HD-GLACIER for
more details.

3
Pre-Installation (continued)
PACKAGE CONTENTS
Part Description Quantity
A 1Faucet
B 1Gasket
C 2Washer
E 1Pop up stopper
F 1Drain ange
G 1Rubber washer
H 1Lock nut
I 1Drain body
J 1Ball nut
K 1Ball rod
L 1Spring clip
N 1Lift rod strap
O 1Lift rod
M 1Thumb screw
Part Description Quantity
Faucet Assembly
Drain Assembly
HOMEDEPOT.COM
Please contact 1-855-HD-GLACIER for further assistance.
NOTE: *Items E - J come pre-assembled.
D 2Lock nut
E*
F*
G*
H*
K
L
I*
J*
N
O
M
A
B
C
D

Installation
4

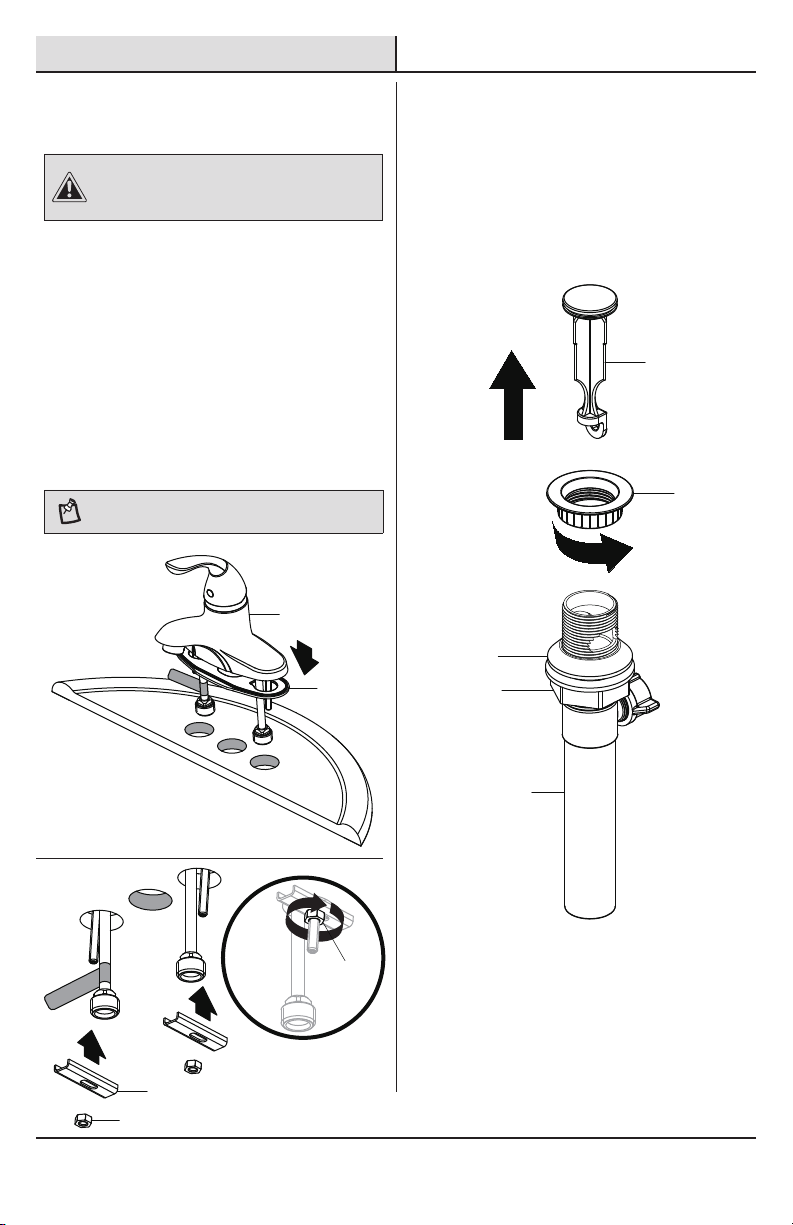

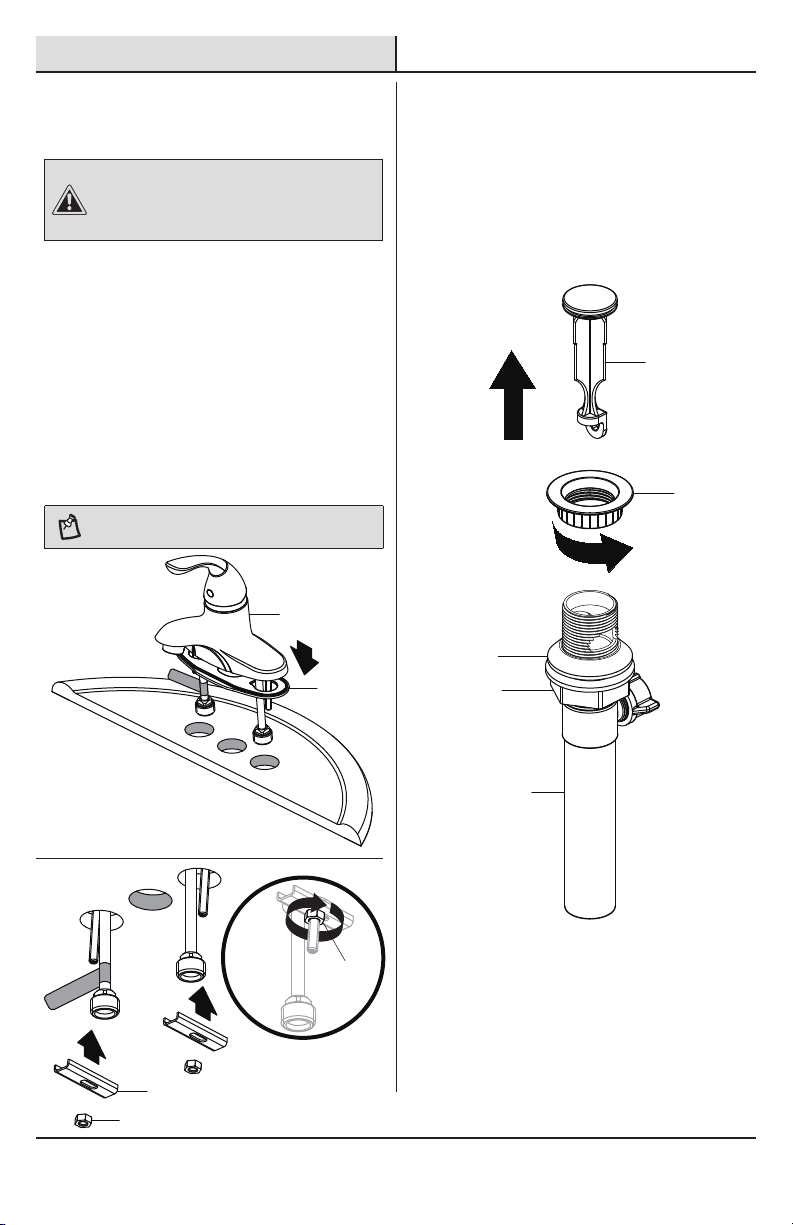

1 Installing the faucet assembly
CAUTION: Always turn off the water supply before
removing an existing faucet or replacing any part of a
faucet. Open the faucet handle to relieve water pressure
and ensure that the water is completely shut off.
□Shut off the water supply. Remove the old
faucet.
□Ensure the gasket (B) is on the bottom of the
new faucet (A).
□Place the faucet (A) through the mounting
holes in the sink.
2 Preparing the pop-up assembly
□Remove the pop up stopper (E) and drain
ange (F) from the drain body (I).
□Slide the washers (C) over threaded rods. Use
the lock nuts (D) to secure the washers (C).
NOTE: If the sink is uneven, use silicone under the
gasket (B).
□Clean the mounting surface.
E
F
G
H
I
□Screw the lock nut (H) all the way down, and
push the rubber washer (G) down.
□Remove the preassembled lock nuts (D) and
washers (C) from the new faucet (A).
1
A
B
2
2
C
D
D
3

HOMEDEPOT.COM
Please contact 1-855-HD-GLACIER for further assistance.
5
Installation (continued)

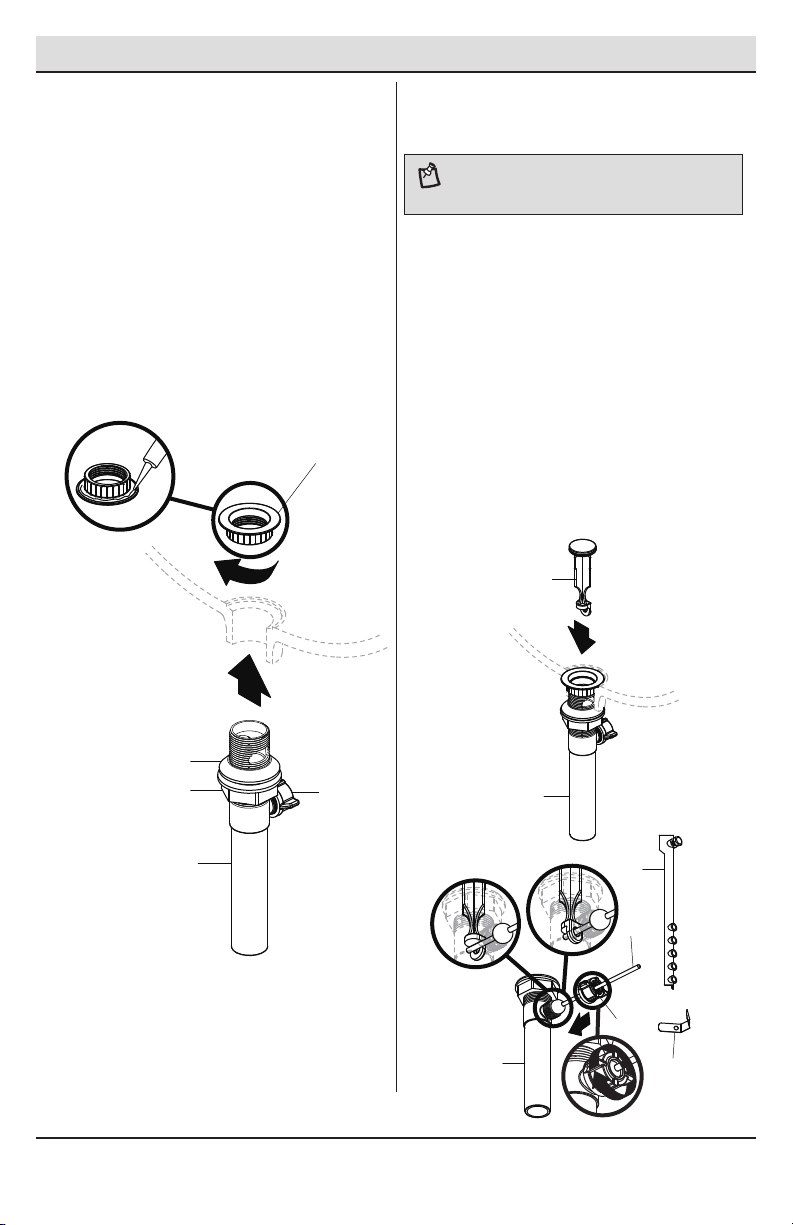

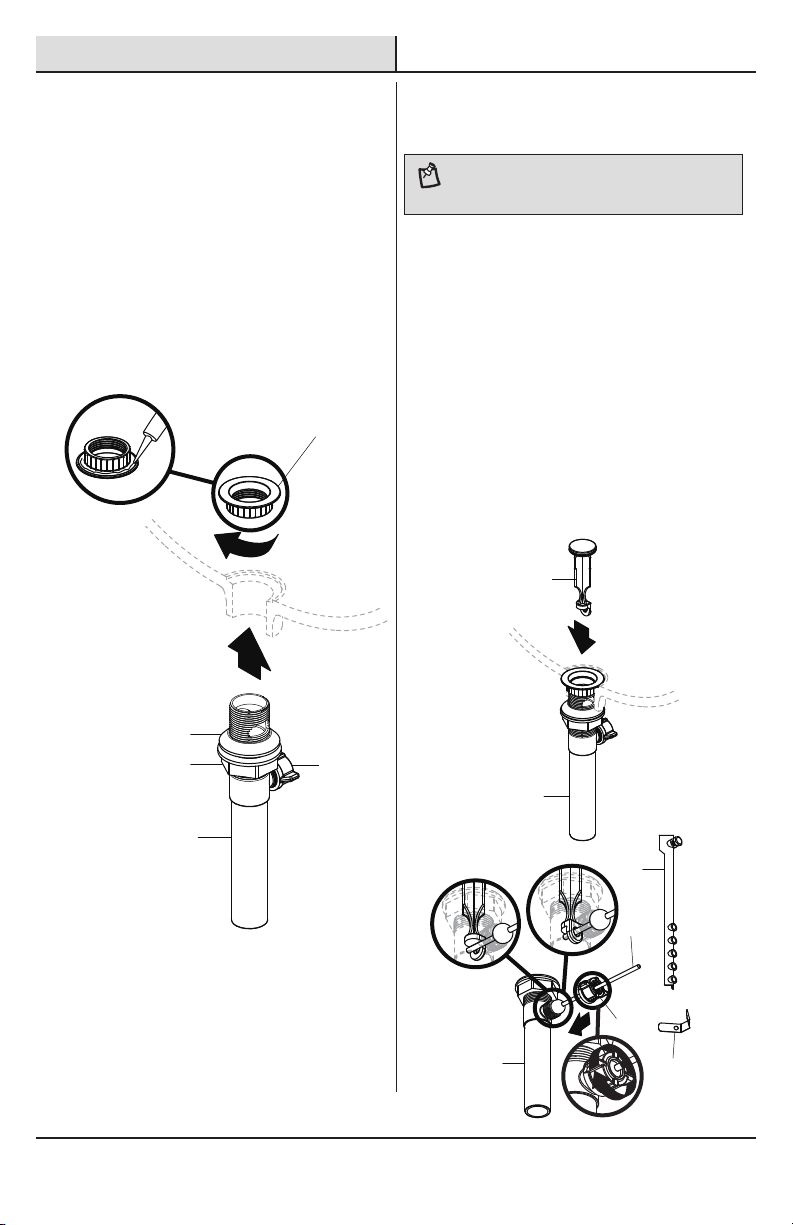

3 Installing the drain body
□Apply silicone sealant (not included) under the
drain ange (F) and place the drain ange (F)
into the drain hole of the sink.
□From underneath the sink, screw the drain
body (I) onto the drain ange (F). Ensure that
the opening (1) for the ball rod on the drain
body (I) faces towards the rear of the sink.
4 Installing the stopper and ball
rod
□Insert the stopper (E) into the drain hole in the sink.
□Remove the lift rod strap (N) and spring clip (L)
from the ball rod (K).
□For easier removal and cleaning, rotate the
stopper (E) 90 degrees so that the ball rod (K)
does not go through the hole in the stopper (E).
See Insert 2.
□ Tighten the rubber washer (G) and lock nut (H)
on the drain body (I). Do not overtighten.
□Secure the ball nut (J) against the hole in the drain
body (I) and tighten the ball nut (J) onto the
threaded end. Do not overtighten.
□Remove the ball nut (J). Insert the ball rod (K) into
the drain body (I) and through the hole of the
stopper (E). See Insert 1.
I
H1
F
SILI
G
1
2
1
E
2
2
3
I
L
N
K
I
J
Insert 2 Insert 1
NOTE: In shallow cabinet installations, the ball rod (K) may
need to be shortened. Use a hack saw to cut the end of the
rod, away from the ball, to the desired length.

6
Installation (continued)

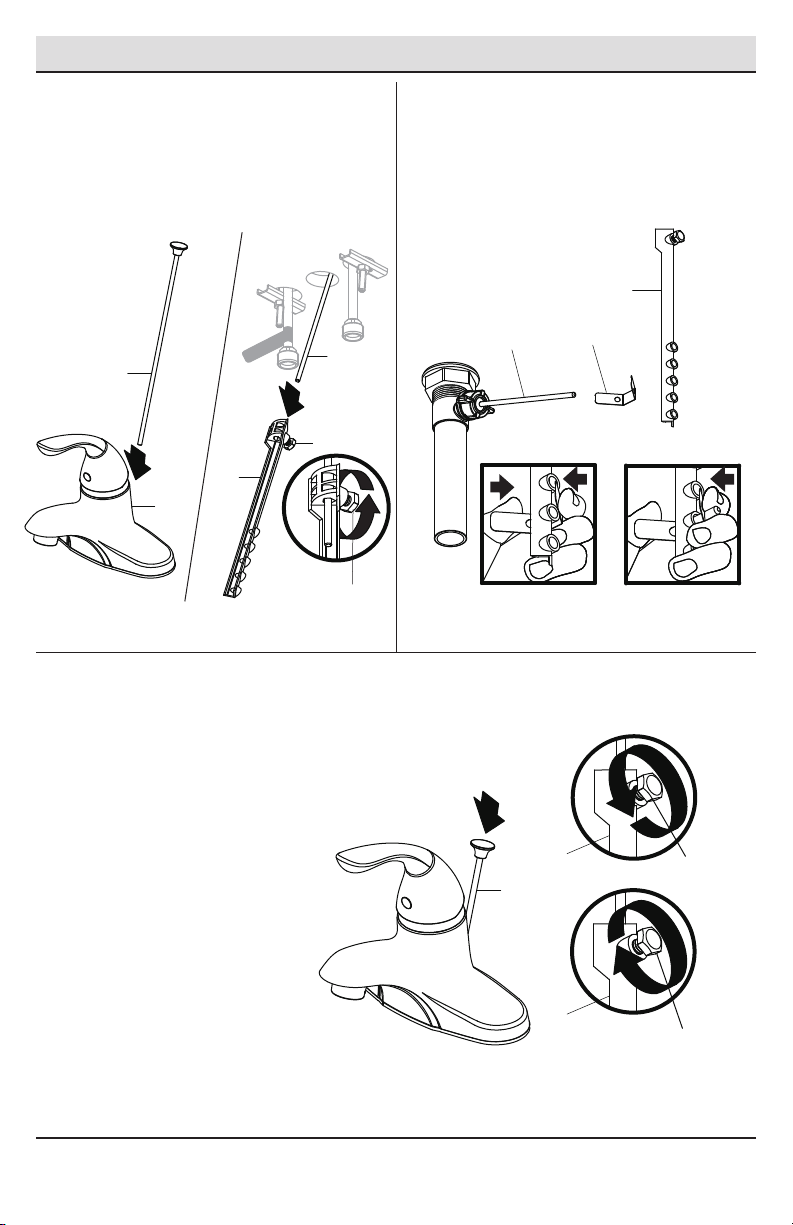

5Installing the lift rod
□Insert the lift rod (O) through the faucet (A) and
down into the lift rod strap (N). Tighten the
thumb screw (M).
6 Attaching the ball rod and strap
□Attach the ball rod (K) to the lift rod strap (N)
using the spring clip (L).
1
2
1
KL
N
7Adjusting the lift rod
□Loosen the thumb screw (M) on the lift rod
strap (N).
□Push down on the lift rod (O) until the drain
stopper is in the open position. Retighten
the thumb screw (M).
1
O
A
N
O
M
2
3
M
1
M
N
3
M
N
2
O

HOMEDEPOT.COM
Please contact 1-855-HD-GLACIER for further assistance.
7

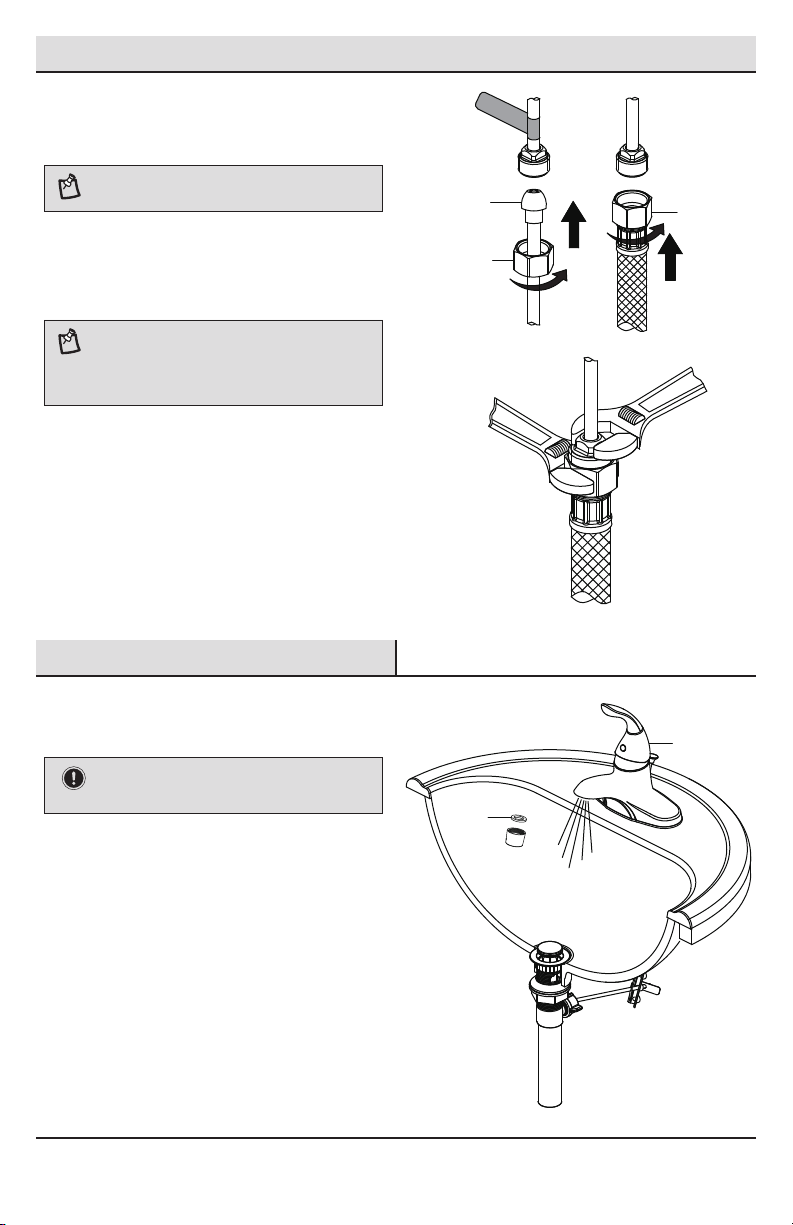

8 Making the water supply
connections
Installation (continued)
NOTE: The hot side inlet tube is indicated by a label.
□Use 1/2 in. I.P.S. faucet connections (2), or use
supply line coupling nuts (3) (not included) with
a 3/8 in. O.D. ball-nose riser (1).
NOTE: Before tightening the faucet connector to the water
supply, apply a second wrench to the supply tube tting.
This will prevent the supply tube from moving or twisting
when tightening the faucet connector. Do not overtighten.
3
12
1
A
1 Flushing and checking for leaks
IMPORTANT: After installation is complete, remove the
aerator from the faucet (A) to ush the water lines. Do not
lose the gasket (1) in the aerator.
□Ensure the faucet (A) handles are in the off
position, and turn on the water supply and check
for leaks. If you discover any leaks, check your
connections to ensure they are installed properly.
□Remove the aerator and housing (if applicable).
Turn on the hot and cold handles to allow the
water to run for at least one minute. This
ushes away any debris that could cause
damage to internal parts.
□Turn off the water and reinstall the aerator and
housing (if applicable).
Operation

8
Care and Cleaning
□To clean, wipe down with a damp cloth and dry with a towel.
□Do not use abrasive cleaners, steel wool, or harsh chemicals when cleaning this faucet, or the warranty will
be voided.
Troubleshooting
Problem Possible Cause Solution
There are leaks from the
handle.
The bonnet nut has come loose and/or the
washer is dirty or damaged.
□Tighten the bonnet nut.
□Clean or replace the washer.
The aerator has an
irregular or reduced
water ow.
□Remove the aerator and
check for debris.
□Ensure that the rubber washer
is properly installed.
The aerator is dirty or mis-tted.
NOTE: Refer to the service parts section in this manual for
a detailed drawing showing the location of the parts listed
below.
The water will not shut off
completely.
The cartridge is dirty or broken. □Remove the handle to check
the cartridge.
□Clean or replace.
There is leaking from the
sink drain at the base of
the sink.
The sink has a rough or irregular surface. □Apply additional silicone sealant
to the beveled side of the drain
ange.
□Retighten and test for leaks.

9

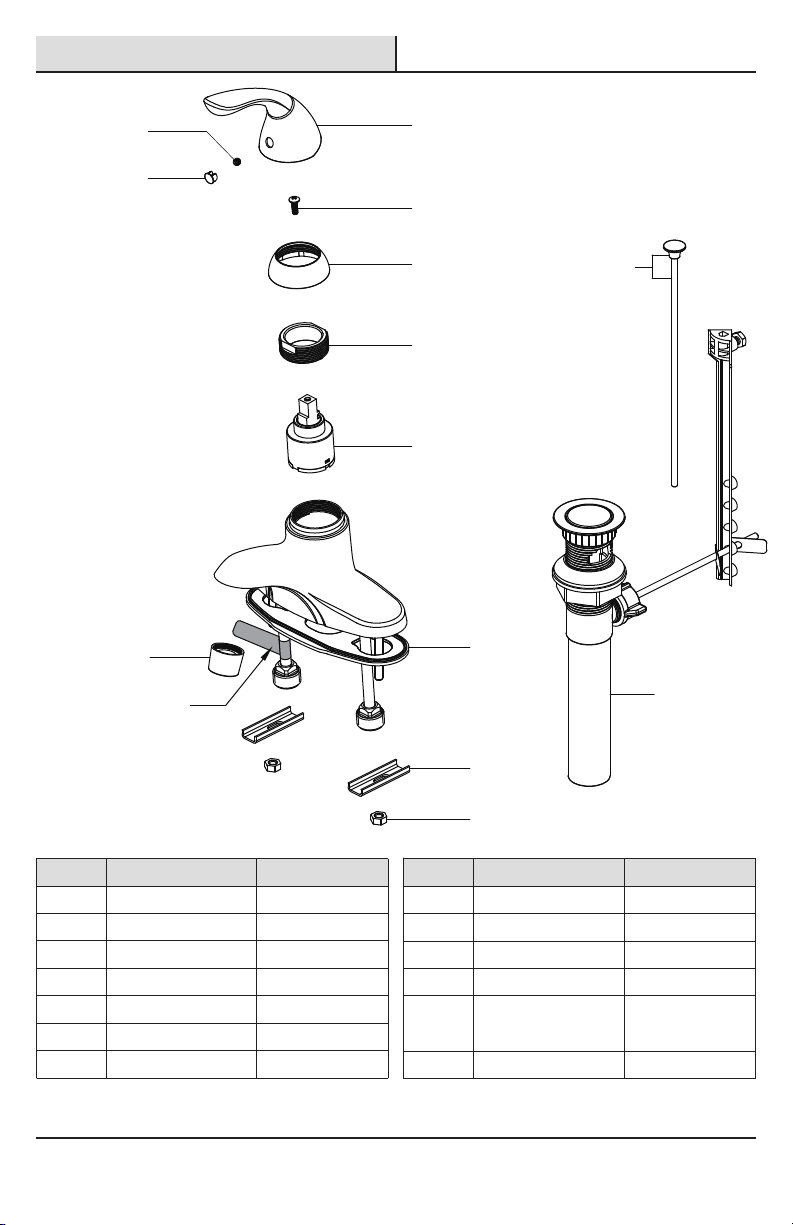

Service Parts
*Specify Finish
Many replacement cartridges, aerators, and drain
assemblies can be purchased at your local The
Home Depot store or online at HOMEDEPOT.COM
Faucet ID tags can
be found on the
hot water inlet
Part Description Part Number
1 RP10006
2 Set screw RP50002
3 Handle RP13060*
4 Screw RP50015
5 Cap RP80109*
6 Bonnet nut RP70336
7 Cartridge RP20005
9 Washer RP64083
Index 8 Gasket RP70517
10 Lock nut RP56033
11 Aerator RP30190*
12 Drain assembly
less lift rod RP40027*
13 Lift rod RP40006*
Part Description Part Number
12
13
3
4
5
1
2
6
7
8
11
9
10

Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM
Retain this manual for future use.

GRACIAS
GUÍA DE USO Y MANTENIMIENTO
¿Problemas, preguntas o piezas faltantes?
Antes de regresar a la tienda, llama al servicio al cliente de
Glacier Bay de lunes a viernes entre 8 a.m. y 7 p.m. y los
sábados entre 9 a.m. y 6 p.m.(hora estándar del Este)
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM
Modelo núm.
65480W-6101
65480W-6104
GRIFO PARA LAVAMANOS, DE UNA SOLA LLAVE
Agradecemos la conanza que has depositado en Glacier Bay al comprar este grifo para lavamanos. Nos esforzamos
por crear continuamente productos de calidad diseñados para mejorar tu hogar. Visítanos en Internet para ver
nuestra línea completa de productos disponibles para las necesidades de mejoras de tu hogar. ¡Gracias por
elegir a Glacier Bay!
SKU núm.
703445
703441

12
Información importante
□ Cumple con todos los códigos locales de construcción y de plomería.
□ Cubre el drenaje del lavabo para evitar que se pierda alguna pieza.
□ Consulta la sección de mantenimiento y limpieza incluida en esta guía.
HERRAMIENTAS Y HERRAJES NECESARIOS
Llave
ajustable
Gafas de
seguridad
Pinzas
ajustables
Líneas de
suministro
SILICONE
Sellador
de silicona
Tabla de contenido
Información importante .........................12
Garantía...................................................12
Pre-instalación .......................................12
.............12
Herramientas y herrajes necesarios....12
Contenido del paquete.........................13
Instalación ..............................................14
Funcionamiento......................................17
Cuidado y limpieza ................................18
Piezas de repuesto ................................19
Planicación de la instalación Solución de problemas...........................18
Pre-instalación
PLANIFICACIÓN DE LA INSTALACIÓN
Antes de comenzar la instalación de este producto, asegúrate de que no falta ninguna pieza. Compara las piezas
con la lista de Contenido del paquete. Si falta alguna pieza o está dañada, no intentes instalar el producto.
Comunícate con el servicio al cliente para piezas de repuesto.
Garantía
GARANTÍA LIMITADA DE POR VIDA
Los productos de Glacier Bay están fabricados con normas y mano de obra de calidad superior y están respaldados
por nuestra garantía de por vida limitada. Glacier Bay garantiza al comprador consumidor original que sus productos
no presentan defectos materiales o de fabricación. Reemplazaremos GRATIS cualquier producto o pieza defectuosos.
Simplemente, devuelva el producto o pieza a cualquiera de las tiendas minoristas de The Home Depot o llame al
1-855-HD-GLACIER (1-855-434-5224) para recibir el artículo de reemplazo. El comprobante de compra (recibo de venta
original) del comprador consumidor original debe estar disponible para todos los reclamos de garantía de Glacier Bay.
Esta garantía excluye daños y fallos incidentales/consecuenciales debido al mal uso, abuso o desgaste normal por
el uso. Esta garantía excluye todos los usos industriales, comerciales y de negocios, a cuyos compradores se les
extiende en la presente una garantía limitada de cinco años a partir de la fecha de compra, con todos los otros
artículos de esta garantía que aplican excepto la duración de la garantía.
Algunos estados y provincias no permiten la exclusión o la limitación de los daños incidentales o consecuentes,
por lo tanto, las limitaciones y exclusiones anteriores podrían no aplicarse a su caso. Esta garantía le otorga derechos
tienda o llame al 1-855-HD-GLACIER para obtener más detalles.

13
Pre-instalación (continuación)
CONTENIDO DEL PAQUETE
Pieza Descripción Cantidad
A 1Mezcladora
B 1Junta
C 2Arandela
E 1Tapón emergente
F 1Brida del drenaje
G 1Arandela de goma
H 1Tuerca de bloqueo
I 1Cuerpo del drenaje
J 1Tuerca esférica
K 1Varilla de bola
L 1Sujetador de resorte
N 1
Correa de la varilla
de elevación
O 1Varilla de elevación
M 1
Tornillo de ajuste
manual
Pieza Descripción Cantidad
Ensamblaje de
la mezcladora
Ensamblaje
del drenaje
NOTA: *Los artículos E - J vienen preensamblados.
HOMEDEPOT.COM
Para obtener asistencia, llama al 1-855-HD-GLACIER.
D 2Tuerca de bloqueo
E*
F*
G*
H*
K
L
I*
J*
N
O
M
A
B
C
D

E
F
G
H
I
Instalación
14
1 Cómo instalar el ensamblaje
del grifo
□Cierra el suministro de agua. Retira el grifo
anterior.
□Asegúrate de que la junta (B) esté en la parte
inferior de la mezcladora nueva (A).
□Coloca la mezcladora (A) en los oricios de
montaje del lavabo.
2 Cómo preparar el ensamblaje
emergente
□Retira el tapón emergente (E) y la brida del
desagüe (F) del cuerpo de desagüe (I).
□Desliza las arandelas (C) sobre las varillas
roscadas. Usa las contratuercas (D) para
asegurar las arandelas (C).
NOTA: Si el lavamanos es irregular, usa silicona debajo
de la junta (B).
□Limpia la supercie de montaje.
□Enrosca la tuerca de bloqueo (H) hasta el límite.
Presiona la arandela de goma (G) hacia abajo.
PRECAUCIÓN: Cierra siempre el suministro de agua
antes de quitar un grifo existente o reemplazar cualquier
pieza de un grifo. Abre la llave del grifo para liberar la
presión de agua y asegúrate de que el suministro de agua
esté completamente cerrado.
□Retira las contratuercas (D) preensambladas
y las arandelas (C) del grifo (A) nuevo.
1
A
B
2
2
C
D
D
3

15
Instalación (continuación)
3 Cómo instalar el cuerpo del
drenaje
□Aplica sellador de silicona (no incluido) debajo
de la brida del drenaje (F) y coloca ésta dentro
del oricio de drenaje del lavabo.
□Desde la parte inferior del lavabo, enrosca el
cuerpo del drenaje (I) en la brida del drenaje (F).
Asegúrate de que la abertura (1) para la varilla
de bola del cuerpo del drenaje (I) esté frente
a la parte posterior del lavabo.
4 Cómo instalar el tapón y la
varilla de bola
□Inserta el tapón (E) en el oricio del drenaje del
lavabo.
□Retira la correa de la varilla de elevación (N) y
el sujetador de resorte (L) de la varilla de bola (K).
□Para quitarlo y limpiarlo más fácilmente, gira el
tapón (E) 90 grados de forma tal que la varilla
de bola (K) no penetre en el oricio del tapón (E).
Consulta el folleto 2.
□ Aprieta la arandela de goma (G) y la tuerca de
bloqueo (H) en el cuerpo del drenaje (I). No
aprietes demasiado.
□Asegura la tuerca de bola (J) contra el oricio del
cuerpo del drenaje (I) y aprieta la tuerca de bola
(J) en el extremo roscado. No aprietes demasiado.
□Retira la tuerca de bola (J). Inserta la varilla de
bola (K) en el cuerpo del drenaje (I) y a través
del oricio del tapón (E). Consulta el folleto 1.
Folleto 2 Folleto 1
NOTA: En instalaciones de gabinete poco profundas,
puede que se necesite recortar la varilla de bola (K). Con
una sierra para metales, corta a la longitud deseada el
extremo de la varilla más alejado de la bola.
HOMEDEPOT.COM
Para obtener asistencia, llama al 1-855-HD-GLACIER.
I
H1
F
SILI
G
1
2
1
E
2
2
3
I
L
N
K
I
J

16
Instalación (continuación)
5Cómo instalar la varilla de
elevación
□Inserta la varilla de elevación (O) a través de la
mezcladora (A) y de la correa de la varilla de
elevación (N). Aprieta el tornillo de ajuste
manual (M).
6 Como fijar la varilla de bola
y la correa
□Fija la varilla de bola (K) a la correa de la varilla
de elevación (N) con el sujetador de resorte (L).
7Cómo ajustar la varilla de
elevación
□Aoja el tornillo de ajuste manual (M) en la
correa de la varilla de elevación (N).
□Presiona hacia abajo la varilla de elevación (O)
hasta que el tapón del drenaje esté en la
posición de abierto. Aprieta nuevamente el
tornillo de ajuste manual (M).
1
2
1
KL
N
1
O
A
N
O
M
2
3
M
1
M
N
3
M
N
2
O

17
8 Cómo hacer las conexiones
del suministro de agua
Instalación (continuación)
HOMEDEPOT.COM
Para obtener asistencia, llama al 1-855-HD-GLACIER.
NOTA: El tubo de entrada del agua caliente se identica
con una etiqueta.
□Usa conexiones de grifos de 1/2" IPS (2) o
tuercas de acoplamiento de líneas de suministro
(3) (no incluidas) con un tubo montante de bola
de diámetro exterior de 3/8" (1).
NOTA: Antes de apretar el conector del grifo al suministro
de agua, ja el accesorio de la tubería de suministro
colocando una segunda llave . Esto evitará que la tubería de
suministro se mueva o gire cuando aprietes el conector del
grifo. No aprietes demasiado.
1
A
3
12
1 Cómo purgar las tuberías y
comprobar que no haya fugas
IMPORTANTE: Después de terminar la instalación, retira
el aireador del grifo (A) para descargar las líneas de agua.
No aojes la junta (1) en el aireador.
□Asegúrate de que las manijas del grifo (A) estén
cerradas, abre el suministro del agua y comprueba
que no haya ltraciones. Si descubres alguna
ltración, verica tus conexiones para asegurarte
de que estén instaladas adecuadamente.
□Retira el aireador y la carcasa (si corresponde).
Abre los manerales del suministro de agua fría
y caliente y deja que corran durante al menos
un minuto cada una. Esto elimina cualquier
desecho que pudiera dañar las piezas internas.
□Cierra el suministro de agua y vuelve a colocar
el aireador y la carcasa (si corresponde).
Funcionamiento

18
Cuidado y limpieza
□Para limpiar, usa un paño húmedo y seca con una toalla.
□No uses limpiadores abrasivos, esponjas de alambre o productos químicos fuertes para limpiar esta
mezcladora, pues ello anulará la garantía.
Solución de problemas
Problema Posible causa Solución
Hay ltración por el
maneral.
La tuerca del bonete se ha aojado y/o la
arandela está sucia o dañada.
□Aprieta la tuerca del bonete.
□Limpia la arandela o reemplázala.
El aireador tiene un ujo
de agua irregular o
reducido.
□Retira el aireador y verica si
hay suciedades.
□Asegúrate de que la arandela de
goma esté bien instalada.
El aireador está sucio o mal instalado.
NOTA: Consulta la sección de piezas de repuesto de este
manual para ver un dibujo detallado que muestra la
ubicación de las piezas enumeradas a continuación.
El suministro de agua no
se corta completamente.
El cartucho está sucio o dañado. □Retira la llave para revisar el
cartucho.
□Limpia o reemplaza.
Hay una ltración
proveniente del desagüe
del lavamanos en su base.
El lavamanos tiene una supercie rugosa
o irregular.
□Aplica más sellador de silicona
al lado biselado de la brida del
drenaje.
□Aprieta nuevamente y verica
que no haya ltraciones.

19
Piezas de repuesto
*Especicar acabado
Muchos cartuchos de repuesto, aireadores y
ensamblajes de drenaje pueden comprarse en
tu tienda de The Home Depot local o por internet
en WWW.HOMEDEPOT.COM
Las etiquetas de identicación
de la mezcladora pueden
encontrarse en la entrada
de agua caliente.
Pieza Descripción Número de pieza
1 RP10006
2 Tornillo de jación RP50002
3 Llave RP13060*
4 Tornillo RP50015
5 Tapa RP80109*
6 Tuerca del bonete RP70336
7 Cartucho RP20005
9 Arandela RP64083
Índice 8 Junta RP70517
10 Tuerca de bloqueo RP56033
11 Aireador RP30190*
12 Ensamblaje de drenaje
sin varilla de elevación RP40027*
13 Varilla de elevación RP40006*
Pieza Descripción Número de pieza
12
13
3
4
5
1
2
6
7
8
11
9
10

¿Problemas, preguntas o piezas faltantes?
Antes de regresar a la tienda, llama al servicio al cliente de
Glacier Bay de lunes a viernes entre 8 a.m. y 7 p.m. y los
sábados entre 9 a.m. y 6 p.m.(hora estándar del Este)
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM
Conserva este manual para uso futuro.
