GENERAL SAFETY INSTRUCTIONS
CAUTION !
 

 

 


 


 

 

                
           
  


            



 

 
                 

 

 

3
 



GENERAL SAFETY STANDARDS
   
1.





2. 



3.  
4.  




5.  


6. 




7. 



 



9. 





10. 


11. 









12. 





4
TECHNICAL CHARACTERISTICS



      
      
      
 
 
 
      
 15.9  22.7 25  35
 
 
      
 2.119 2.224
  
 
 40% 
      
      
 







The product should be connected only to a supply with the relevant system
impedance no more than 0.237 ohm.
Restrictions to connection may be imposed by the supply authority on the use of
equipment in the actual relevant system impedance at the interface point on the
user's premise exceeds 0.237 ohm.
This appliance is conforming with the international electrical safety standards IEC
60335-1 and IEC 60335-2-35. When present, The CE marking of the appliances
attests its conformity to the following EC Directives, of which it satises the
essential requisites:
- LVD Low Voltage Directive: EN 60335-1, EN 60335-2-35, EN 60529, EN 62233, EN
50106.
- EMC Electro-Magnetic Compatibility: EN 55014-1, EN 55014-2, EN 61000-3-2, EN
61000-3-3, EN 61000-3-11 and EN 61000-3-12.
- ERP Energy related Products: Eu812, Eu814, EN50193-1-2013

5
Installation Instructions:
THE GUARANTEE IS SUBJECT TO CORRECT INSTALLATION.


General information
 

 
 

              

 

               

Installation of sink& shower unit 3 kW - 9.5 kW
 .
 

 
 
2
  2.
 

 
.
 .
WARNING! The appliance must be grounded
 
          

 
        

 
 
AURES
SLIM

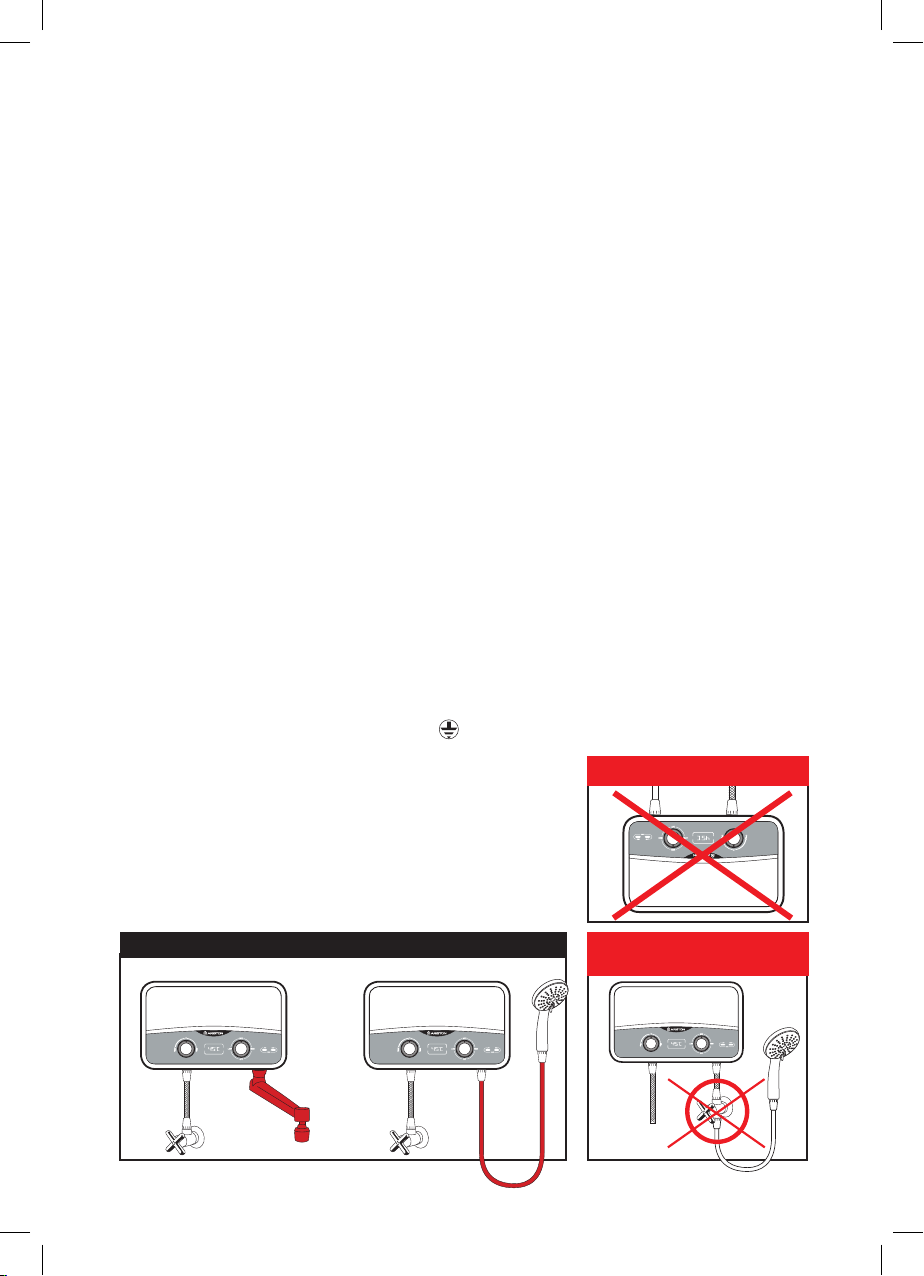

Incorrect Installation
Danger!!!
Incorrect Installation
Correct Installation
AURES
SLIM

  


Sink Shower


 
AURES
SLIM
AURES
SLIM

6
AURES
SLIM
AURES
SLIM
AURES
SLIM



















7
For effective use
 



 
  
  
  
  
 
               




 

 

 
  
 

Fig.2
Fig.4




3 Setting Spray SinkClean periodically
Fig.3


This product conforms to Directive
WEEE 2012/19/EU.

    






      




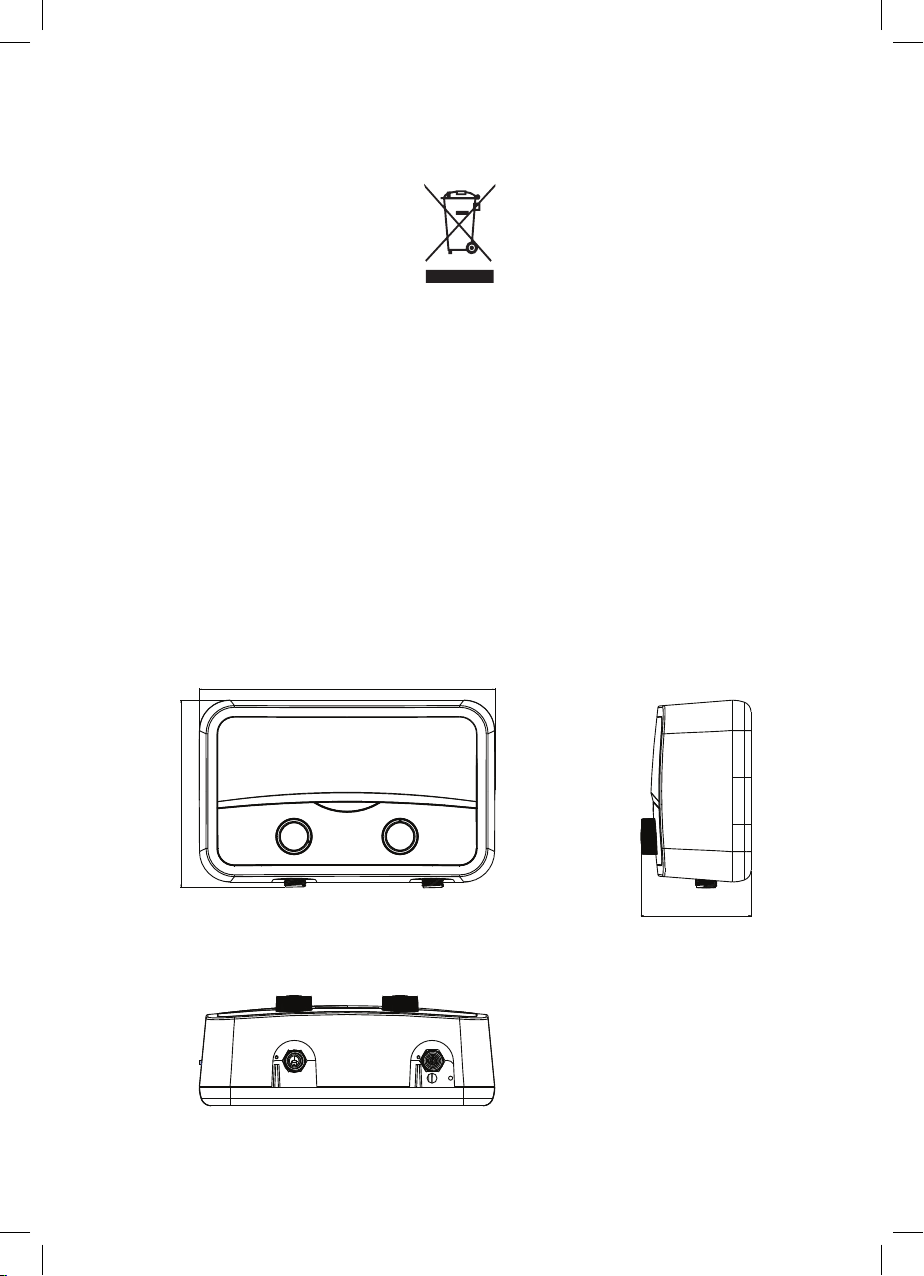

Product sizes
290
183
108.0

9
Up to 6kW
(One Phase)
7kW to 9.5kW
(One Phase)

5.5kW to 9.5kW
(Two Phase)








INSTALLATION

10
Unit Dimensions: Height 183mm Width 290mm Depth 108mm
Table 2
Power kW Loaded Heating Setting Recomended
Cable Size
Recomended
Fuse Rating
220V 230V 240V
 3.5  4.1  2
 4.0 4.3 4.7  2
 5.0 5.5 6.0  2
 5.5 6.0 6.5  2
 7.0 7.6   2
 7.7  9.1  2


Close cover Steps
A B C
