ARRI ARRI 150 Manual

Kurzanleitung
Short Instructions
Arnold & Richter Cine Technik GmbH & Co. Betriebs KG
D-83071 Stephanskirchen
Germany
Kontaktinformationen auf Seite 6 oder unter WWW.ARRI.COM
For contact information see page 6 or visit WWW.ARRI.COM
Ident.No. L5.79060.0
ARRI 150
ARRI 300 PLUS
ARRI 650 PLUS
L1815

Allgemeine Hinweise:
zDie ARRI-Scheinwerfer ARRI 150, ARRI 300 PLUS und
ARRI 650 PLUS sind für den professionellen Einsatz im
Studio bestimmt und dürfen ausschließlich von befähigten
Personen betrieben werden.
zLesen Sie diese Bedienungsanleitung sehr sorgfältig vor der
ersten Inbetriebnahme. Der folgende Text enthält wichtige
Hinweise für die Handhabung von ARRI Beleuchtungsgeräten.
zBeachten Sie in Ihrem eigenen Interesse die Sicherheits- und
Warnhinweise.
zBeachten Sie auch die Bedienungsanleitung der Lampen-
hersteller.
zBewahren Sie diese Betriebsanleitung auch für eventuelle
Nachbesitzer sorgfältig auf.
zEntsorgen Sie unserer Umwelt zuliebe das Verpackungs-
material in einer entsprechenden Entsorgungsstelle.
zDefekte Scheinwerfer, bzw. defektes Zubehör müssen
sachgerecht über entsprechende Entsorgungsstellen entsorgt
werden. Weitere Informationen zur Entsorgung von
Verpackungsmaterial, bzw. Elektrobauteilen erhalten Sie von
Ihrem Händler oder der Gemeinde, bzw. Stadtverwaltung.
zVerwenden Sie nur Originalersatzteile und Originalzubehör
(siehe ARRI Service-Werkstättennachweis, S. 6,
oder WWW.ARRI.COM).
Wichtige Sicherheitshinweise:
zVORSICHT: Netz-/Hochspannung ! Lebensgefahr!
Vor dem Lampenwechsel allpolig vom Netz trennen!
zVorsicht heiße Lampe!
Lampe muss vor dem Wechseln ausreichend abgekühlt sein.
zScheinwerfer nicht ohne Lampe einschalten!
zScheinwerfer nicht ohne Stufenlinse (7), Schutzgitter (8, ARRI
300 PLUS, ARRI 650 PLUS) und Reflektor (17) betreiben!
zAchtung! Das Lampengehäuse kann hohe Temperaturen
annehmen. Beachten Sie die Werte in der Tabelle auf Seite 4,
bzw. den Hinweis auf dem Typenschild Ihres Scheinwerfers.
zLüftungsschlitze dürfen nicht abgedeckt werden.
zHalten Sie die Netzkabel (5) vom Scheinwerfer fern.
zDirekte Bestrahlung anderer Scheinwerfer vermeiden. Gefahr
der Überhitzung.
zKabel nicht zum Transport oder Aufhängen des Scheinwerfers
missbrauchen!
zEntnehmen Sie die Lampe für den Transport aus dem
Scheinwerfer.
zBei jeglichen sichtbaren Schäden der Bauteile darf der
Scheinwerfer nicht mehr verwendet werden. Sind Schäden
feststellbar müssen die betreffenden Teile ausgewechselt
werden, bzw. muss eine ARRI Service-Werkstatt kontaktiert
werden (siehe ARRI Service-Werkstätten, S. 6).
Überprüfen Sie Ihr Gerät vor jedem Gebrauch auf folgende
mögliche Schäden:
Bauteil mögliche Schäden
Reflektor
Lampenhalter
Stecker
Kabel
Lampe
Bruch, fehlt
Bruch, Kratzer, fehlt
matt, deformiert, fehlt
Bruch, Risse, angeschmort
deformiert, Bruch, angeschmort
deformiert, Schnitte, angeschmort
defekt, matt, deformiert
Schutzgitter
Stufenlinse
Notes:
zOur ARRI 150, ARRI 300 PLUS and ARRI 650 PLUS lamp-
heads are intended for professional studio applications and
may only be operated by qualified persons.
zPlease read the following operating instructions very carefully
before using this fixture for the first time. They contain
important information on the operation of ARRI lighting
equipment.
zFor your own safety, please follow all safety instructions and
warnings.
zPlease also follow the operating instructions of the lamp
manufacturers.
zPlease keep these operating instructions for you and
subsequent users to reference in the future.
zPlease dispose of the packing material at your local recycling
center.
zDefective lampheads or equipment must be disposed of at an
appropriate waste disposal center. For further information,
please ask your retailer or enquire at your local authorities.
zOnly use ARRI spare parts and accessories
(see ARRI Service Locations, p. 6 or WWW.ARRI.COM).
zVerwenden Sie ausschließlich ARRI Originalersatzteile und
ARRI Originalzubehör.
zOnly use ARRI spare parts and accessories.
Important Safety Instructions:
zCAUTION: Mains/High voltage ! Danger of Life !
Before replacing the lamp, disconnect lamphead from
power supply or mains.
zCaution! Lamp may be hot!
Allow the lamp to cool down sufficiently before replacing it.
zDo not switch on the lamphead without lamp!
zDo not switch on the lamphead without Fresnel lens (7), safety
mesh (8, ARRI 300 PLUS, ARRI 650 PLUS) and reflector (17)!
zCAUTION! The housing of the lamphead can reach high
temperatures. The maximum values are listed in the table of
technical data on page 4, and on the identification plate on the
side of the lamphead.
zDo not cover any ventilation slots.
zAlways keep the mains cables (5) at appropriate distance from
the housing.
zDo not directly illuminate other lampheads. Risk of overheating
or fire!
zDo not missuse the lamphead cables for transport or
suspension of lamphead!
zAlways remove the lamp from the lamphead for transport.
zDo not operate the lamphead if it shows any visible damage. In
case of damage, replace the defective parts or contact an
ARRI service station (see page 6).
Check your fixture before every use for any of the following
possible defects:
part possible damage
reflector
lamp holder
connector
cable
lamp
broken, missing
broken, scratched, missing
dull, deformed, missing
burnt, pitted, cracked, broken
deformed, broken, burnt
deformed, cuts, burnt
dull, deformed, burnt out
safety mesh
Fresnel lens
2
Stativhülse locker, deformiert, Risse spigot sleeve loose, deformed, cracked
Sicherung des Scheinwerfers und des Zubehörs:
zBei hängendem Betrieb muss der Scheinwerfer, wie auch das
verwendete Zubehör, mittels eines Sicherungsseiles durch die
vorgesehene zweite Aufhängung (1), gegen Herabfallen
gesichert werden. Das Sicherungsseil muss ausreichend
dimensioniert sein und ist kurz zu halten.
zDie Tragfähigkeit des Sicherungsseiles und der
Verbindungsglieder muss mindestens für das 10-fache Gewicht
des zu tragenden Scheinwerfersystems, wie auch des
Zubehörs, ausgelegt sein.
zBei hängendem Betrieb des Scheinwerfers muss sichergestellt
werden, dass das Zubehör korrekt eingesetzt ist
(Torsicherung (9) verriegelt)
Protection of Lamphead and Accessories:
zWhen mounting the fixture in a hanging position, additionally
secure the fixture with a safety cable from the mounting pipe or
truss through the additional safety fixture (1). Accessories, not
secured with a safety top latch on the fixture must be secured
with a safety cable as well. The safety cable must be properly
dimensioned for the fixture and application and must be kept
short.
zThe carrying capacity of the safety rope must be rated at
a minimum of 10 times the weight of the lamphead system
including accessories.
zWhen the lamphead is operated in a hanging position, please
ensure that the accessories are installed correctly
(top latch (9) locked).

zStands must be set up in a stable position and capable of
carrying the load of the lamphead including accessories and
cables (please refer to our safety leaflet "Operating Your ARRI
Lampheads Safely"; L5.40731.E.
zCAUTION: lateral load can cause deformation or breaking of
the spigot or the spigot sleeve (6)!

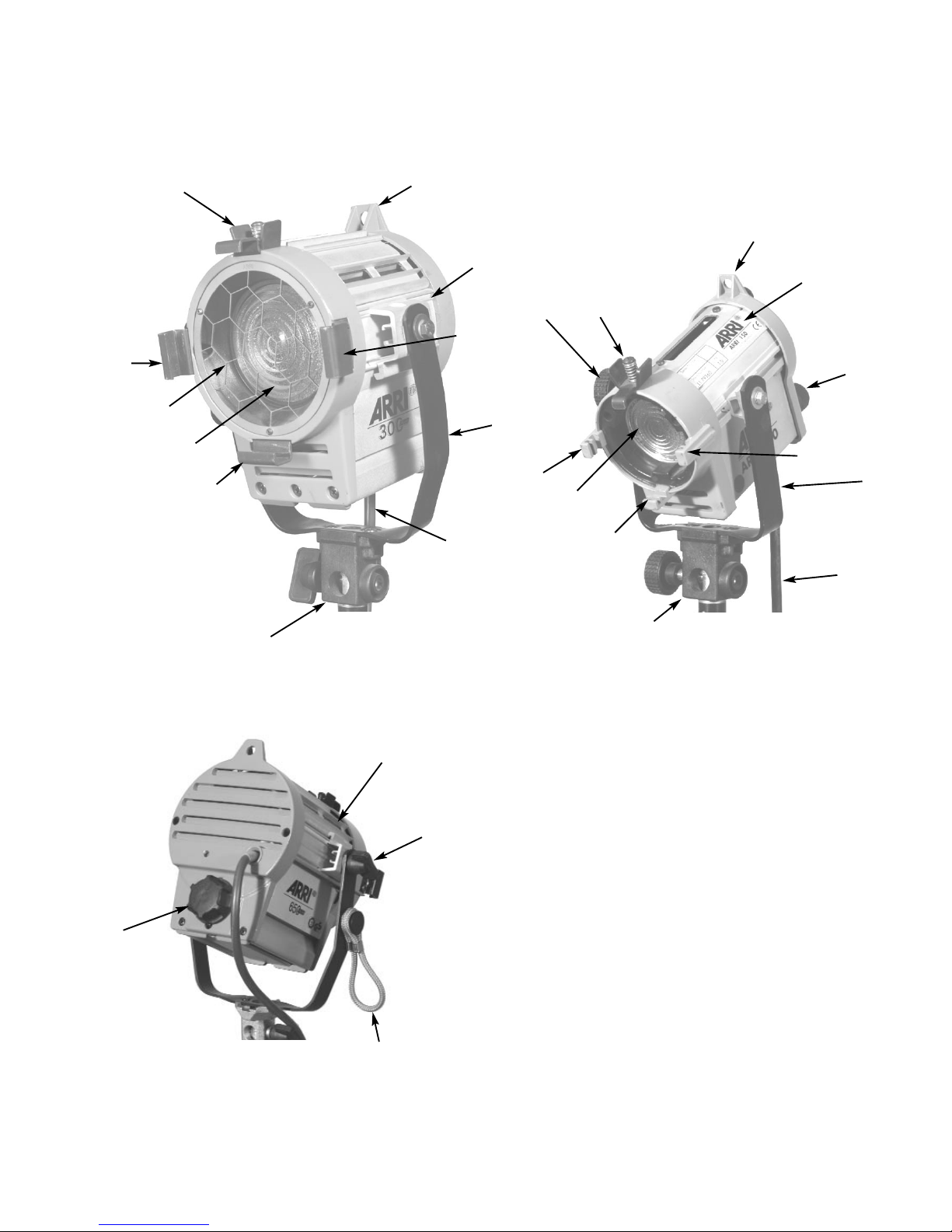

1 zweite Aufhängung / additional safety fixture
2 Bügellager / stirrup bracket
3 Halteklaue / accessory bracket
4 Haltebügel / stirrup (bale)
5 Netzkabel / mains (power input)
6 Stativhülse / spigot sleeve
7 Stufenlinse / Fresnel lens
8 Schutzgitter / safety mesh
(ARRI 300PLUS, ARRI 650PLUS)
9 Torsicherung / top latch
10 Rändelschraube Haltebügel / knurled screw for stirrup
(ARRI 150)
11 Typenschild / identification plate
12 Fokusknopf / focus knob
13 Bügelklemmhebel / tilt lock lever
(ARRI 300PLUS, ARRI 650PLUS)
14 Kabelhalteschlaufe / cable tie
zStative müssen standsicher aufgestellt und für die Traglast
ausreichend ausgelegt sein (Gewicht von Zuleitungen und
Zubehör beachten!). Beachten Sie hierzu auch die Hinweise
auf dem "Sicherheitsmerkblatt: ARRI-Scheinwerfer";
L5.40731.D
zACHTUNG: Querbelastungen können zu Deformation oder
Bruch des Stativzapfens oder der Stativhülse (6) führen!
3
11
1
10
9
3
8
7
3
6
4
3
2
1
3
7
3
6
5
4
3
12
13
11
9
12
14
ARRI 300 PLUS / ARRI 650 PLUS
Front
ARRI 150 Front
ARRI 300 PLUS / ARRI 650 PLUS
Rück / rear
5

Produktbeschreibung:
zDie ARRI Glühlichtscheinwerfer ARRI 150,ARRI 300 PLUS
und ARRI 650 PLUS wurden nach den aktuellen
Erkenntnissen der Lichttechnologie für den professionellen
Gebrauch gemäß IEC 598-2-17 entwickelt.
Die hohe Lichtausbeute und die robuste Bauweise ermöglichen
den universellen Einsatz im Studio.Der Scheinwerfer ARRI
150 besticht besonders durch seine geringen Außenmaße bei
exzellenter Lichtverteilung.
zAlle Bedienelemente sind übersichtlich und leicht zugänglich
angeordnet.
zDer labyrintförmige Gehäuseaufbau sorgt für optimale Kühlung
des Scheinwerfergehäuses.
zDie Torsicherung (9) ermöglicht den raschen Austausch des
4-Flügeltors, von Filterrahmen und sonstigem Zubehör.
zDie Scheinwerfer sind mit einer Stativhülse (6) für Stativbetrieb
ausgelegt.
zEine zweite Aufhängung (1) am Gehäuse sichert den
Scheinwerfer zusätzlich vor dem Herabfallen.
zDie Scheinwerfer sind für den Studioeinsatz konzipiert und
erfüllen die Anforderungen des Schutzgrades IP20,
Schutzklasse I.
zHexagonales Schutzgitter (8) aus Edelstahl für optimale
Lichtausbringung.
zAlle Scheinwerfer für den internationalen Markt sind TÜV-GS
und CB-zertifiziert; alle Scheinwerfer für den amerikanischen
und kanadischen Markt sind cNRTL-zertifiziert.
zAlle Scheinwerfer erfüllen die europäische RoHS-Richtlinie.
Technische Daten / Technical Data:
Product Description:
zThe ARRI 150, ARRI 300 PLUS and ARRI 650 PLUS
Tungsten lampheads have been desinged according to modern
lighting technology and conform to the International Standard
IEC 60 598-2-17.
The rigid design and superb light performance make them ideal
for professional studio applications.
ARRI 150 lampheads combine excellent optical performance
with compact size.
zAll operating elements are clearly arranged and easily
accessible.
zThe labyrinth sealing ensures perfect cooling of the lamp
housing.
zThe top latch (9) enables you to exchange the 4-leaf barn
door, filter frames and other accessories very quickly.
zThe lampheads are equipped with a spigot sleeve (6) for stand
operation.
zAn additional safety fixture (1) at the lamphead housing
provides extra protection against falling.
zThe lampheads have been designed for studio applications and
comply with the requirements of protection grade IP20,
protection class I.
zHexagonal stainless-steel safety mesh (8) for ideal lighting
performance.
zAll lampheads for the international market are TÜV-GS and
CB certified; all lampheads for the U.S. and Canadian market
are cNRTL certified.
zAll lampheads fulfill the European RoHS standard.
4
Maximale Umgebungstemperatur / maximum ambient temperature = 45°C
Das Gewicht des jeweiligen Scheinwerfers (ohne Zubehör und Kabel !) steht auf dem Typenschild des Produkts.
The weight of the individual lampheads (excluding accessories and cables !) is stated on the product itself.
max ..° up
max ..° down
= maximaler Neigewinkel nach oben und unten / maximum tilting angle up and down
= minimaler Abstand zu angestrahlten Flächen / minimum distance to illuminated areas
= maximale äußere Leuchtentemperatur im Beharrungszustand / maximum surface temperature
= minimaler Abstand zu brennbaren Werkstoffen / minimum distance to flammable objects
Type to
empfohlene Leuchtmittel / recommended bulbs
ARRI 150
120 V 230 V
ESP 150 W 150 W
1,0 m
200°C 0,5 m ± 90°
Nomenklatur / technical terms
to
0,5 m
ARRI 300 PLUS
ARRI 650 PLUS
FKW 300 W FSL 300 W
FRK 650 W FRL 650 W
Position des Haltebügels anpassen
zRändelschraube (10, ARRI 150), bzw. Bügelklemmhebel (13,
ARRI 300PLUS/650PLUS) am linken Bügellager lockern.
zScheinwerfer in gewünschte Position bringen.
zRändelschraube/Bügelklemmhebel wieder festdrehen.
zStellen Sie sicher, dass der Scheinwerfer ausreichend fixiert ist.
Adjust Stirrup Position
zLoosen the knurled screw (10, ARRI 150), or tilt lock lever (13,
ARRI 300PLUS/650PLUS) at the left stirrup bracket.
zBring lamphead to desired position.
zTighten knurled screw / tilt lock lever.
zCheck, if the lamphead is securely fastened.
Einsetzen der Lampe
zVor jeder Überprüfung muss der Scheinwerfer vom Netz
getrennt sein.
zÜberprüfen Sie den Scheinwerfer auf Beschädigungen
(vgl. Tabelle S. 2).
zÜberprüfen Sie vor dem Einsetzen der Lampe, ob diese
funktionsfähig ist, dann setzen Sie die Lampe ein. Beschädigte
Lampen dürfen nicht in Betrieb genommen werden. Der feste
Sitz der Lampe im Sockel und in der Fassung ist vor jeder
Inbetriebnahme zu überprüfen. (s. hierzu Abschnitt
"Lampenwechsel / Einsetzen der Lampe").
Achtung: Die Netzspannung muss mit der Lampennenn-
spannung übereinstimmen.
zZum Einschalten verbinden Sie den Anschlussstecker des
Scheinwerfers mit der Stromversorgung und bringen Sie den
Schnurschalter in Schaltstellung ON bzw I.
Inserting the lamp
zBefore every inspection the lamphead must be disconnected
from the power supply or mains.
zCheck the lamphead for damage (cp. table p. 2)
zBefore inserting, visually check the lamp for functionality.
Damaged lamps must not be operated. Ensure the lamp is
firmly fastened in its socket and the lamp holder before every
use (cp. paragraph “Lamp Exchange / Inserting Lamp”)
Caution: The voltage rating of the lamp must match
mains voltage.
zConnect the lamphead connector to the power source (mains),
and put the cable switch to positon ON or I.
Inbetriebnahme:
Montage Netzstecker
zVORSICHT - Die Leuchte darf nur mit geeigneten Stecker
betrieben werden. Das Anbringen eines geeigneten Steckers
darf nur von geschultem Fachpersonal durchgeführt werden.
Placing into Operation:
Plug Assembly
zWARNING - Do not operate the lamphead without a proper
plug. A properly rated plug must be installed by qualified
personnel only.

Lampenwechsel / Einsetzen der Lampe:
zVORSICHT: Netz-/Hochspannung! Lebensgefahr!
zDer Lampenwechsel ist von einem sicheren Stand aus durch-
zuführen.
zVor Öffnen des Lampengehäuses , Scheinwerfer allpolig vom
Netz trennen.
zACHTUNG: heiße Lampe. Vor dem Wechseln, Lampe ausrei-
chend abkühlen lassen.
zDie einzusetzende Lampe wenn möglich nur am Sockel fassen,
Quarzkolben und Pins nur mit weichem, sauberen Baumwoll-
tuch oder -handschuh anfassen (Fingerabdrücke am Glas-
kolben können zu ungleichmäßiger Erhitzung und damit zu
Verformung oder Explosion der Lampe führen). Reinigungs-
hinweise des Lampenherstellers beachten. Nur Lampen in
Scheinwerfer entsprechender Leistung verwenden
(Leistungsangabe beachten).
Für ARRI 150:
zRändelschraube (17) an der Scheinwerferrückseite lösen.
zGehäuseunterteil mit Fokusschlitten (18) und Lampenhalter
(20) nach hinten herausziehen.
zLampe vorsichtig nach oben aus dem Lampenhalter (20)
ziehen. Lampen mit Bajonettfassung: Lampe gegen den
Lampenhalter (20) drücken und gleichzeitig gegen den
Uhrzeigersinn drehen.
zNeue Lampe mit Tuch oder Handschuh vorsichtig bis zum
Anschlag in den Lampenhalter (20) einsetzen. Lampen mit
Bajonettfassung gegen die Lampenhalter drücken und
gleichzeitig im Uhrzeigersinn drehen.
zFokusschlitten (18) wieder zurückschieben und mit Rändel-
schraube (17) sichern.
Für ARRI 300 PLUS und ARRI 650 PLUS
zMit leichtem Druck den Gehäusedeckel (22) von der Haltenase
(21) lösen und nach oben schwenken.
zMit Fokusknopf (12) den Lampenhalter in SPOT-Position
bringen (maximaler Abstand zwischen Lampe und Stufenlinse).
zLampe mit Tuch oder Handschuh am Quarzkolben (15) fassen
und nach oben aus dem Lampenhalter (20) ziehen.
zEinzusetzende Lampe vorsichtig mit Tuch oder Handschuh am
Quarzkolben (15) fassen. Achtung: Die Kontaktstifte der Lampe
haben unterschiedliche Durchmesser und müssen in der rich-
tigen Position in den Lampenhalter (20) eingesetzt werden.
zLampe bis zum Anschlag in den Lampenhalter (20) einführen.
zZum Schließen den Gehäusedeckel (22) bis zum Einrasten der
Haltenase (21) nach untern drücken.
15 Quarzkolben / bulb
16 Reflektor / reflector
17 Rändelschraube Fokusschlitten / knurled screw lamp carriage (A 150)
18 Fokusschlitten / lamp carriage (A150)
19 Lampensockel / lamp socket
20 Lampenhalter / lamp holder
21 Haltenase Gehäusedeckel / cover lock (A 300PLUS / A 650 PLUS)
22 Gehäusedeckel / top cover
Lamp Exchange / Inserting Lamp:
zCAUTION: Mains/High Voltage! Danger of Life!
zThe lamp exchange must be carried out from a stable position.
zDisconnect the lamphead from power supply or mains before
opening the lamp housing.
zCAUTION: Hot Lamp. Allow the lamp to cool down sufficiently
before replacing it.
zIf possible do not touch the glass bulb or the pins of the lamp. If
you have to, only do so with a soft, clean cotton cloth or glove
(fingerprints will lead to uneven heat distribution at glass bulb
and may cause lamp deformation or explosion). Please follow
the cleaning instructions of the lamp manufacturer. Only use
lamps of the correct wattage (observe wattage rating).
For ARRI 150:
zLoosen the knurled-head screw (17) at the rear of the lamp-
head and pull out the lamp carriage (18) which accommodates
the lamp holder (20) and reflector (16).
zPull out the lamp carefully from the lamp holder (20). For lamps
with a bajonet socket: press the lamp against the lamp holder
(20) and at the same time turn it anticlockwise.
zPick up the new lamp with a cloth or glove and push it carefully
into the lamp holder (20). For lamps with bajonet socket: press
the lamp against the lamp holder an turn it clockwise.
zPush the lamp carriage (18) back and fasten the knurled-head
screw (17).
For ARRI 300 PLUS und ARRI 650 PLUS
zPress gently against the top cover (22) to open the cover lock
(21) and lift the cover.
zTurn the focus knob (12) to move the lamp holder (20) to SPOT
position (maximum distance between lamp and Fresnel lens).
zGrab lamp carefully with a cloth or glove at the glas bulb (15)
and pull it upwards out of the lamp holder (20).
zPick up the new lamp carefully with a cloth or glove.
Caution: The contact pins of the lamps have different diameters
and have to be matched to the right contact point of the lamp
holder.
zInsert lamp carefully as far as possible into the lamp holder(20).
zClose the top cover (22) and gently press it down until you hear
it lock in the cover lock (21).
5
15
16
21
19
19
18
17
16
22
15
20
20

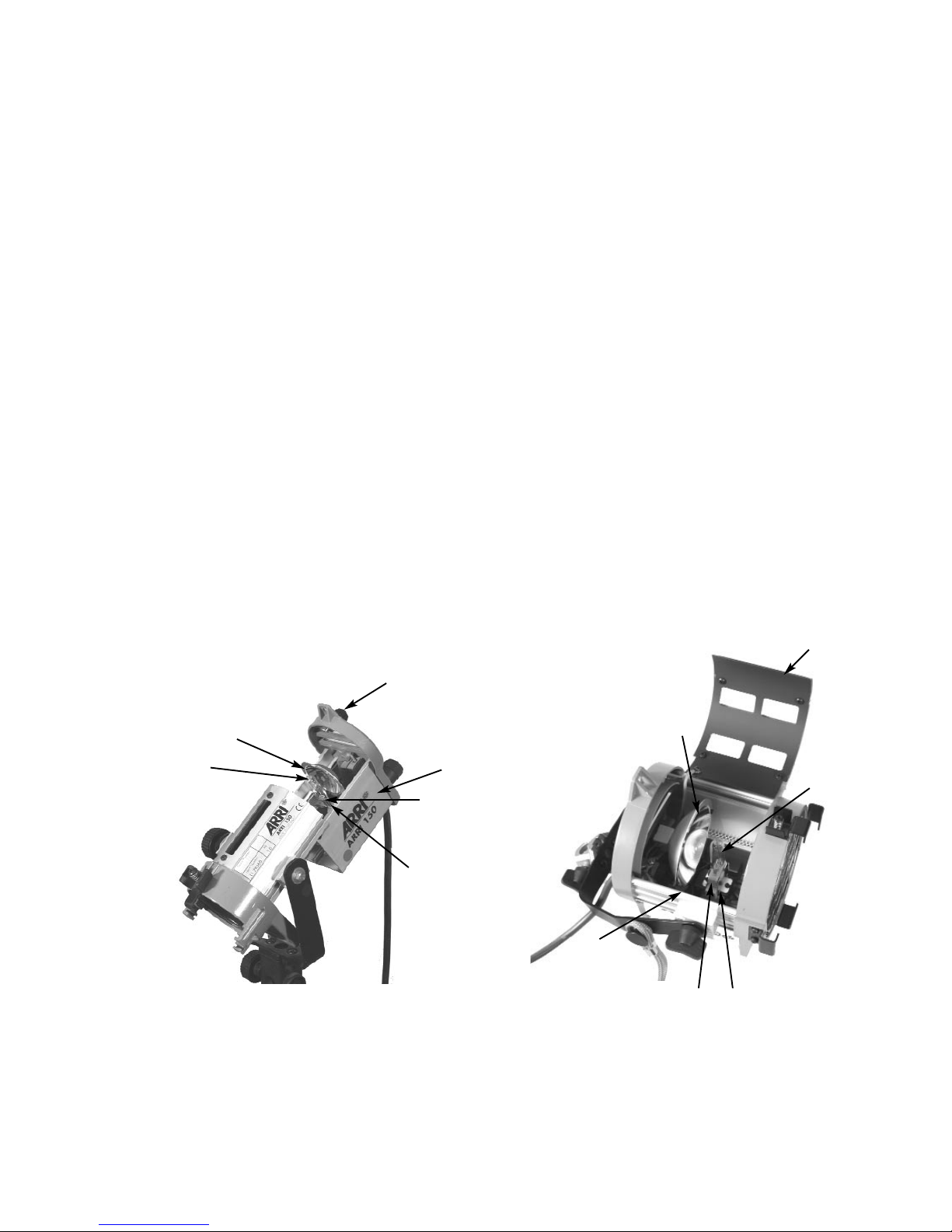

A 300 PLUS / A 650 PLUS
geöffnet / open
ARRI 150 geöffnet / open

Pflegehinweise
zReflektor (16) und Stufenlinse (7) regelmäßig mit handels-
üblichen Glasreinigern säubern und anschließend mit einem
weichen Tuch nachpolieren.
zAchten Sie darauf, dass der Reflektor nicht beschädigt ist und
keine Beulen aufweist.
zHalten Sie die Kontaktelemente der elektrischen
Steckverbindungen sauber.
zNeben der regelmäßigen Sichtprüfung ist eine Wiederhol-
prüfung der elektrischen Sicherheit mindestens alle 12 Monate
von einer Fachperson durchzuführen und zu protokollieren.
Internet: WWW.ARRI.COM
Technische Änderungen vorbehalten! Design and specifications subject to change without notice!
ARRI Service Werkstätten / ARRI Service Locations
Care Instructions
zPlease clean the reflector (16) and lens (7) regularly with a
customary glass cleaning agent. After cleaning, polish the
surfaces with a soft cloth.
zPlease check that the reflector shows no kind of deformation or
damage.
zKeep the contact surfaces of the electrical connections and
lamp holder clean.
zIn addition to the regular visual inspection,you should have
a qualified electrician carry out a repeated inspection of
electric safety at least ever 12 months.
6
Weitere Hinweise
zFür alle Personen- und Sachschäden, die aus nicht bestim-
mungsgemäßer Verwendung entstehen, haftet nicht der
Hersteller, sondern der Betreiber des Scheinwerfers.
zBesuchen Sie uns unter www.ARRI.com zum Einsehen
der CE-Erklärung, sowie der Ersatzteil-Informationen.
zLesen Sie auch das
"Sicherheitsmerkblatt: ARRI-Scheinwerfer"; L5.40731.D
Further Notes
zThe manufacturer disclaims liability for any damage to persons
or property caused by inappropriate operation, damage of this
kind lies in the responsibility of the operator.
zPlease visit www.ARRI.com to view the CE-declaration, as well
as the spare parts information.
zPlease also read our leaflet "Operating Your ARRI Lampheads
Safely"; L5.40731.E.
Germany
ARNOLD & RICHTER
CINE TECHNIK
GmbH & Co. Betriebs KG
Pulvermühle
D-83071 Stephanskirchen
Tel. [phone]
Fax [phone]
Germany
ARRI Lighting
Solution GmbH
Ernst-Augustin Str. 12,
D-12489 Berlin
Tel. [phone]
Fax [phone]
USA
ARRI Inc
New York Office
617 Route 303,
Blauvelt,
NY 109131123
Tel. [phone]
Fax [phone]
USA
ARRI Inc
Burbank Office
600 N. Victory Blvd.
Burbank,
CA 915021639
Tel. [phone]
Fax [phone]
Canada
ARRI Canada LTD.
415 Horner Avenue,
Unit 11, Etobicoke,
Ontario M8W 4W3
Tel. [phone]
Fax [phone]
Great Britain
ARRI (GB) LTD.
2 Highbridge,
Oxford Road
Uxbridge Middlesex
UB8 1LX
Tel. [phone]
Fax [phone]
Italy
ARRI Italia SRL
Viale Edison 318
I-20099 Sesto S.G.
Milano
Tel. [phone]
Fax [phone]
Australia
ARRI Australia PTY Ltd.
Unit 6c, 5 Talavera Road
Macquarie Park, NSW 2113
Sydney
Tel. [phone]
Fax [phone]
Einsetzen des Zubehörs:
zDas Einsetzen und Wechseln von Zubehör ist von einem
sicheren Stand aus durchzuführen.
zTorsicherung (9) gegen den Federdruck anheben und um 90°
nach links schwenken.
zZubehör wie z.B. Flügeltor, Tubus, Filter in den Einschub der
Halteklauen einsetzen (siehe unten).
zTorsicherung (9) gegen den Federdruck anheben und um 90°
zurückschwenken, um das Zubehör zu sichern.
zVORSICHT! Den Scheinwerfer nicht bei geschlossenem Tor
einsetzen! Gefahr der Überhitzung.
Inserting Accessories:
zInserting and exchanging accessories must be carried out from
a stable position.
zLift the top latch (9) and turn it by 90° to the left.
zInsert accessories, e.g. barndoor, snoot or filter into the
bracket (see below).
zLift the top latch (9) and turn it back into original position. Make
sure the accessories are securely locked.
zCAUTION! Do not operate the lampead with closed barndoor!
Danger of overheating.
Torsicherung / top latch (9)
Einschub Halteklaue/
accessory bracket
