JT27™ STAPLE GUN
1
SAFETY ULES.................................................................................................... P 2
HOW TO LOAD STAPLES....................................................................................... P 3
ABOUT STAPLES.................................................................................................. P 4
MAINTENANCE & ACCESSO IES........................................................................ P 5
EGLAS DE SEGU IDAD...................................................................................... P 6
COMO CA GA LAS G APAS............................................................................. P 7
SOB E LAS G APAS........................................................................................... P 8
MANTENIMIENTO Y ACCESO IOS..................................................................... P 9
ÈGLES DE SÉCU ITÉ........................................................................................ P 10
COMMENT CHA GE LES AG AFES............................................................... P 11
AU SUJET DES AG AFES.................................................................................... P 12
MAINTENANCE ET ACCESSOI ES....................................................................... P 13
Click Button
to go to page
Pulse el bot n
para ir a la página
Bouton-poussoir
pour aller à la page
ENGLISH
F ANÇAIS
ESPAÑOL
OM-0075 REV810

SAFETY RULES
2
BACK TO
INDEX
• Always be cautious of potential hazards such as electrical wiring, slippery footing, damp or wet conditions, etc.
• ake sure you know what you are fastening — look for hidden hazards.
• Keep work area clean. Cluttered areas and benches invite accidents.
• Keep children away. All visitors should be kept a safe distance from work area.
• Store idle tools. When not in use, tools should be stored in high or locked-up place — out of reach of children.
• Use safety glasses.
• Do not overreach. Keep proper footing and balance at all times.
• aintain tools with care. Follow instructions with care.
• For service, use only approved service centers.
• Use only original parts provided by the supplier.
• Stay alert — watch what you are doing. Use common sense.
• Do not staple into electrical wires. Be cautious of wires that may be hidden from view. Disconnect circuits.

HOW TO LOAD STAPLES
3
BACK TO
INDEX
LOADI G STAPLES:
Hold staple gun upside down as shown in fig 1.
Release magazine latch squeeze release and pull open as shown in fig 2.
Pull magazine open as shown in fig 3.
TO LOAD STAPLES… Insert strip of staples into magazine with points up
as shown in fig 4.
Push magazine closed and with finger making sure magazine latches
closed fig 5.
TOLOAD : SQUEESE TRACK RELEASE
PULL BACK AND DROP IN STAPLES WITH POINTS UP.
Fig1.
Fig5.
Fig3.
Fig4.
Fig2.

4
BACK TO
INDEX
ABOUT STAPLES
HOW TO DETE MINE P OPE STAPLE LEG SIZE
In choosing the proper staple leg length for a job there are two basic things
to consider:
1. Thickness of material to be stapled.
2. Hardness of the wood.
As a general rule, in hardwood, approximately 3/16" to 1/4" penetration
into the wood is sufficient...and for softwood – up to approximately 3/8"
should be sufficient. However, if the staple used “stands away” from the
work – this means that too long a leg length has been used. In that case
we recommend the next shorter leg length for desired results.
STAPLE PENET ATION
For best penetration with any gun tacker, raise the rear of the gun slightly off the work and bear down on the front end to prevent recoil
when operating. The power spring on the JT27™ will drive well into all ordinary woods. A shorter staple leg will hold better in hard wood
than a long leg in soft wood. Stronger springs can be supplied for special situations but they are not recommended as they shorten the life
of the gun.
A WO D ABOUT A OW®STAPLES
Only Arrow®knows the proper staple tolerances required for best performance of the JT27™ Staple Gun. Only Genuine Arrow®JT21®
Staples are made to these exact tolerances to insure top fastening performance. Accept no substitutes. Always insist on Genuine Arrow®
Staples.

5
BACK TO
INDEX
Arrow Fastener Co., LLC
271 Mayhill Street, Saddle Brook, .J. 07663
Tel. [phone]
ACCESSORIES
MAINTENANCE
Your JT27™ is virtually maintenance free. Keep tool clean and free of dust. Wipe clean
with a dry cloth do not use harsh chemicals to clean your JT27™.
In the unlikely event that you should need service, contact:
Arrow accessories and genuine Arrow JT21®Staples are available at retail outlets, hardware stores,
lumberyards and wherever fine tools are sold.
SL50™
STAPLE LIFTE SBH1™
HANDS F EE
BELT HOOK

REGLAS DE SEGURIDAD
6
VOLVE AL
ÍNDICE
• Prevéngase siempre de riesgos potenciales, tales como los cables eléctricos, las superficies resbalosas, los ambientes húmedos o mojados, etc.
• Tenga en cuenta lo que pretende fijar: busque fuentes de peligro ocultas.
• antenga limpia la zona de trabajo. Los ambientes y bancos de trabajo desordenados suscitan accidentes.
• antenga alejados a los niños. Todos los visitantes deben permanecer a una distancia segura de la zona de trabajo.
• Guarde las herramientas cuando termine de usarlas. Cuando no estén en uso, las herramientas deben almacenarse en un lugar alto o bajo llave, fuera del
alcance de los niños.
• Utilice gafas de seguridad.
• No intente acceder a lugares que están fuera de su alcance. antenga los pies bien apoyados en todo momento y conserve siempre el equilibrio.
• antenga con cuidado las herramientas. Siga minuciosamente las instrucciones.
• Acuda únicamente a los centros de servicio técnico autorizados.
• Utilice solamente repuestos originales suministrados por el proveedor.
• Permanezca alerta y ponga cuidado en lo que está haciendo. Use el sentido común.
• Tenga cuidado de no perforar los cables eléctricos con las grapas. Prevéngase de posibles cables ocultos. Desconecte los circuitos eléctricos.

CÓMO CARGAR LAS GRAPAS
7
VOLVE AL
ÍNDICE
CARGA DE GRAPAS:
Voltee la grapadora y sosténgala al revés como se muestra en la
figura 1.
Presione el cierre del cargador para abrirlo, tal como se indica en la
figura 2.
Tire del cargador y extráigalo, tal como se indica en la figura 3.
PARA CARGAR LA GRAPADORA, introduzca una barra de grapas
en el cargador con las puntas hacia arriba, tal como lo ilustra la
figura 4.
Empuje el cargador para cerrarlo y presione el cierre con el dedo
para asegurarse de que enclave correctamente (figura 5).
TOLOAD : SQUEESE TRACK RELEASE
PULL BACK AND DROP IN STAPLES WITH POINTS UP.
Fig1.
Fig5.
Fig3.
Fig4.
Fig2.

8
VOLVE AL
ÍNDICE
CÓMO DETE MINA LA LONGITUD CO ECTA DE G APA
Dos factores básicos deben tenerse en cuenta al determinar la longitud correcta de la grapa para
un trabajo determinado:
1. El grosor del material que se va a engrapar.
2. La dureza de la madera.
Por lo general, en el caso de las maderas duras, basta con que la grapa penetre unos 5 a 6 mm
(3/16” – 1/4”) en la pieza. En las maderas blandas, suele bastar una profundidad de unos 10
mm (3/8"). Si la grapa sobresale de la pieza, esto significa que es demasiado larga. En este
caso, para obtener los resultados deseados, recomendamos usar una grapa más corta (bajar al
tamaño siguiente).
PE ETRACIÓ DE LAS GRAPAS
Para lograr una penetración óptima con cualquier grapadora eléctrica, conviene separar la parte trasera de ésta un poco de la pieza y
presionar sobre el extremo delantero para evitar que salte al trabajar. El muelle de alto rendimiento de la JT27™ clava la grapa
adecuadamente en todas las variedades de madera comunes. Las grapas de pata corta ofrecen una mejor sujeción en madera dura que las
de pata larga en madera blanda. Pueden suministrarse muelles más fuertes para casos especiales, pero no se recomienda usarlos porque
reducen la vida útil de la grapadora.
INFO MACIÓN SOB E LAS G APAS A OW®
Solamente Arrow® conoce las tolerancias que garantizan el funcionamiento óptimo de la grapadora JT27™.
Las grapas JT21® originales de Arrow® son las únicas que se fabrican con estas tolerancias exactas para garantizar una fijación óptima.
No acepte otros productos. Exija siempre grapas genuinas de Arrow®.
SOBRE LAS GRAPAS

9
VOLVE AL
ÍNDICE
Arrow Fastener Co., LLC
271 Mayhill Street, Saddle Brook, .J. 07663, EE.UU.
Tel. [phone]

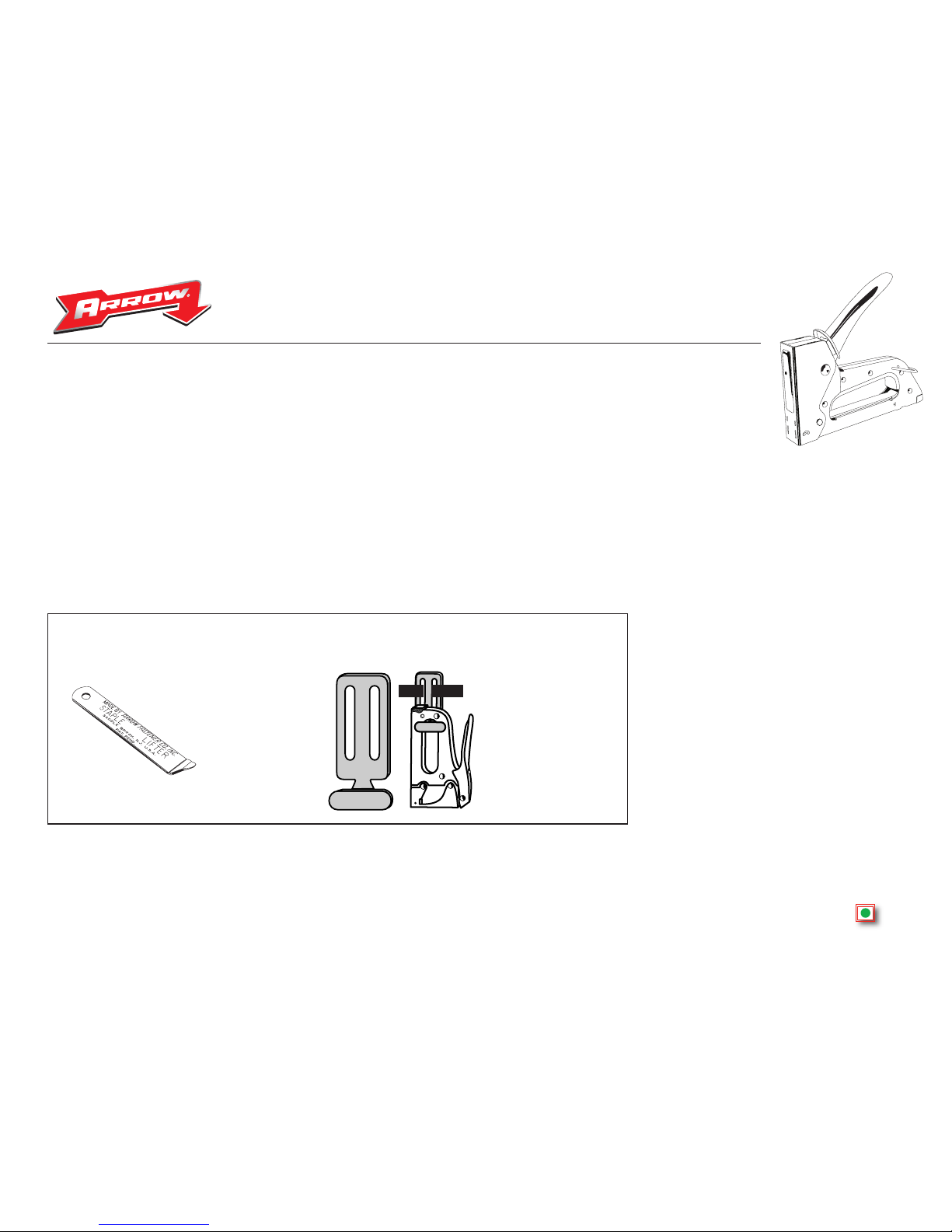

ACCESORIOS
MANTENIMIENTO
Su JT27™ prácticamente no requiere mantenimiento. antenga su herramienta limpia y libre de polvo. Utilice un paño seco para limpiar su JT27™ y
evite el uso de productos químicos agresivos.
En el caso improbable de que necesite alguna reparación, comuníquese con:
Los accesorios Arrow y las grapas originales Arrow JT21® están disponibles en negocios minoristas, ferreterías, almacenes de maderas y
dondequiera que se vendan herramientas de excelente calidad.
EXT ACTO DE G APAS
SL50™ GANCHO
‘MANOS LIB ES’
SBH1™
PA A
EL CINTU ÓN

RÈGLES DE SÉCURITÉ
10
DE NOUVEAU
À L'INDEX
• Soyez toujours vigilant à cause de possibles sources de danger tels que les câblages electriques, les sols glissants. I’humidité, etc.
• Assurez-vous de bien connaître le produit que vous fixez cherchez les dangers cachés.
• Veillez à ce que l’aire de travail soit propre. Les locaux et plans de travail encombrés sont propicés aux accidents.
• Veillez à ce que les enfants restent a l’écart. Tous les visiteurs doivent se tenir à une distance raisonnable des zones de travail.
• Rangez les outils qui ne sont pas en usage dans un endroit sur, en hauteur ou sous clé, hors de la portée des enfants.
• Portez des lunettes de sécurite.
• N’essayez pas d’atteindre des points éloignés. Conservez votre équilibre en tout temps.
• Entretenez les outils avec soin. Suivez des instructions avec soin.
• Pour le service après vente, utilise seulement des centres de service approuvés.
• Utilisez exclusivement des pièces d’origine desponibles chez votre fournisseur.
• Restez vigilant – donnez toute votre attention à votre travail. Faites preuve bon sens.
• N'agrafez pas les fils électriques. Soyez prudent des fils peuvent être cachés de la vue. Débranchez alors tous les circuits.

COMMENT CHARGER LES AGRAFES
11
DE NOUVEAU
À L'INDEX
TOLOAD : SQUEESE TRACK RELEASE
PULL BACK AND DROP IN STAPLES WITH POINTS UP.
Fig1.
Fig5.
Fig3.
Fig4.
Fig2.
AGRAFES (PRODUITS DE BASE) DE CHARGEME T :
Tenez le pistolet agrafeur à l'envers comme indiqué dans la figure 1. pour
sortir le magasin maintenir en pression le loquet comme indiqué dans la
figue 2. Le magasin s'ouvre comme indiqué dans la figure 3.
METTRE LES AGRAFES … Bande complète d agrafe avec les pointes en
haut comme indiqué dans la figure 4. ensuite fermé le magasin comme
indique sur la figure 5

12
DE NOUVEAU
À L'INDEX

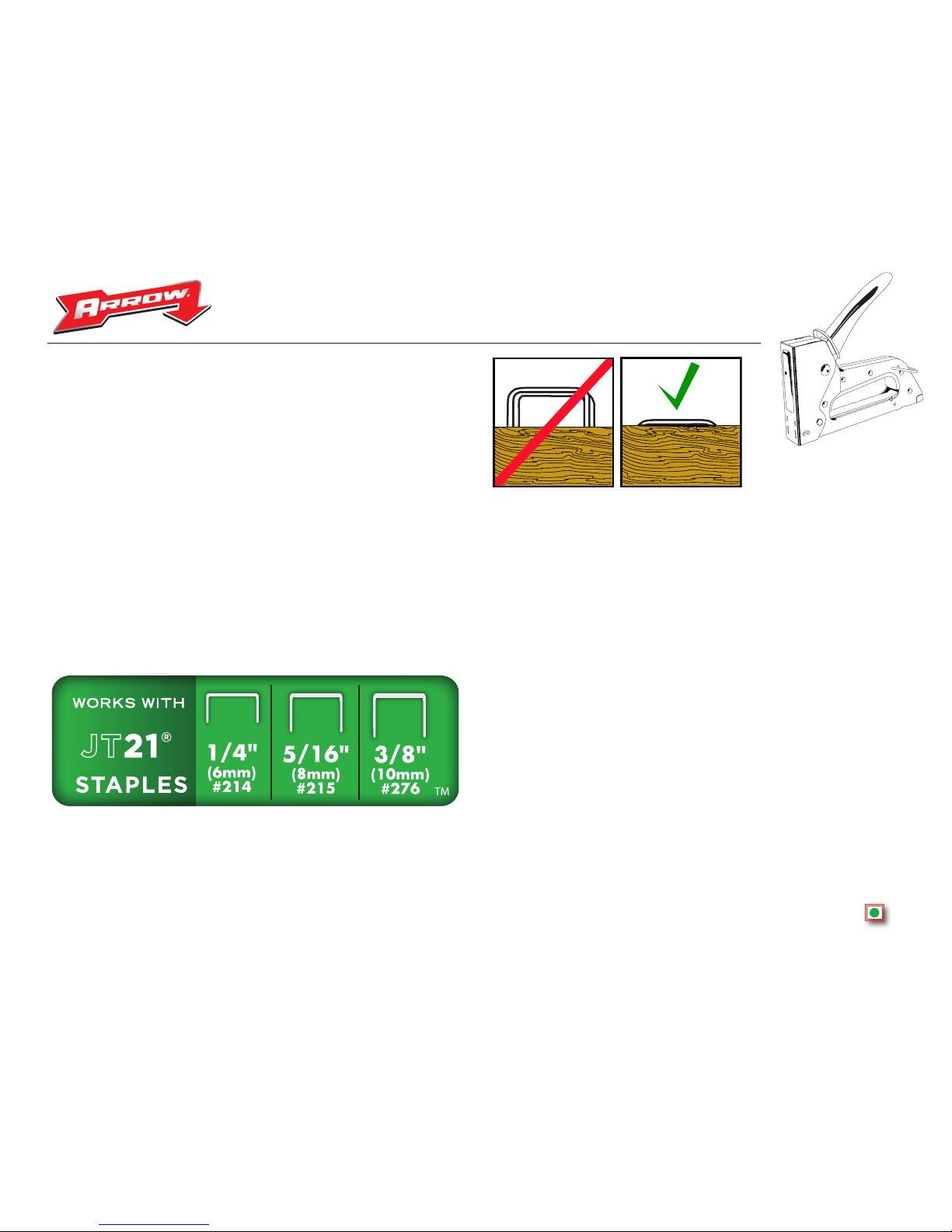

COMMENT DÉTE MINE LA TAILLE DE L’AG AFE
Pour un travail réussi il y a deux choses à considérer :
1. L'épaisseur du matériel (matière) que l on souhaite agrafer
2. Dureté du bois
En règle générale, dans le bois dur, 3/16 "à 1/4" est... suffisant, pour le bois tendre - jusqu'à
approximativement 3/8 "devrait être suffisant. Cependant, si l'agrafe) utilisée" se positionne trop loi du
poste cela signifie qu'une trop longue longueur de jambe a été utilisée. Dans ce cas nous
recommandons la longueur de jambe la plus courte suivante les résultats attendus
PÉ ÉTRATIO D’AGRAFES
Pour la meilleure pénétration avec n'importe quelle agrafeuse, augmentez (levez) l'arrière de lde celle-ci légèrement du poste de travail et
appuyez très fort sur l avant pour empêcher le recul. la JT27 ™Serq bien dans tous les bois ordinaires. Une jambe plus courte se tiendra
mieux dans le bois dur qu'une longue jambe dans le bois tendre. alors utilise la JT21. Des ressorts plus forts peuvent être fournis pour des
situations spéciales mais on ne leur recommande pas comme ils raccourcissent
UN MOT SU LES AG AFES A OW
Seulement Arrow connait les tolérances requises pour une meilleur performance de la JT27.Uniquement les agrafes de la JT21 Sont faits
pour atteindre cette performance. Nos machines ne sont prises qu en garantie a partir du moment ou nous utilisons nos agrafes.
AU SUJET DES AGRAFES

13
DE NOUVEAU
À L'INDEX
Arrow Fastener Co., LLC
271 Mayhill Street, Saddle Brook, .J. 07663
Tel. [phone]

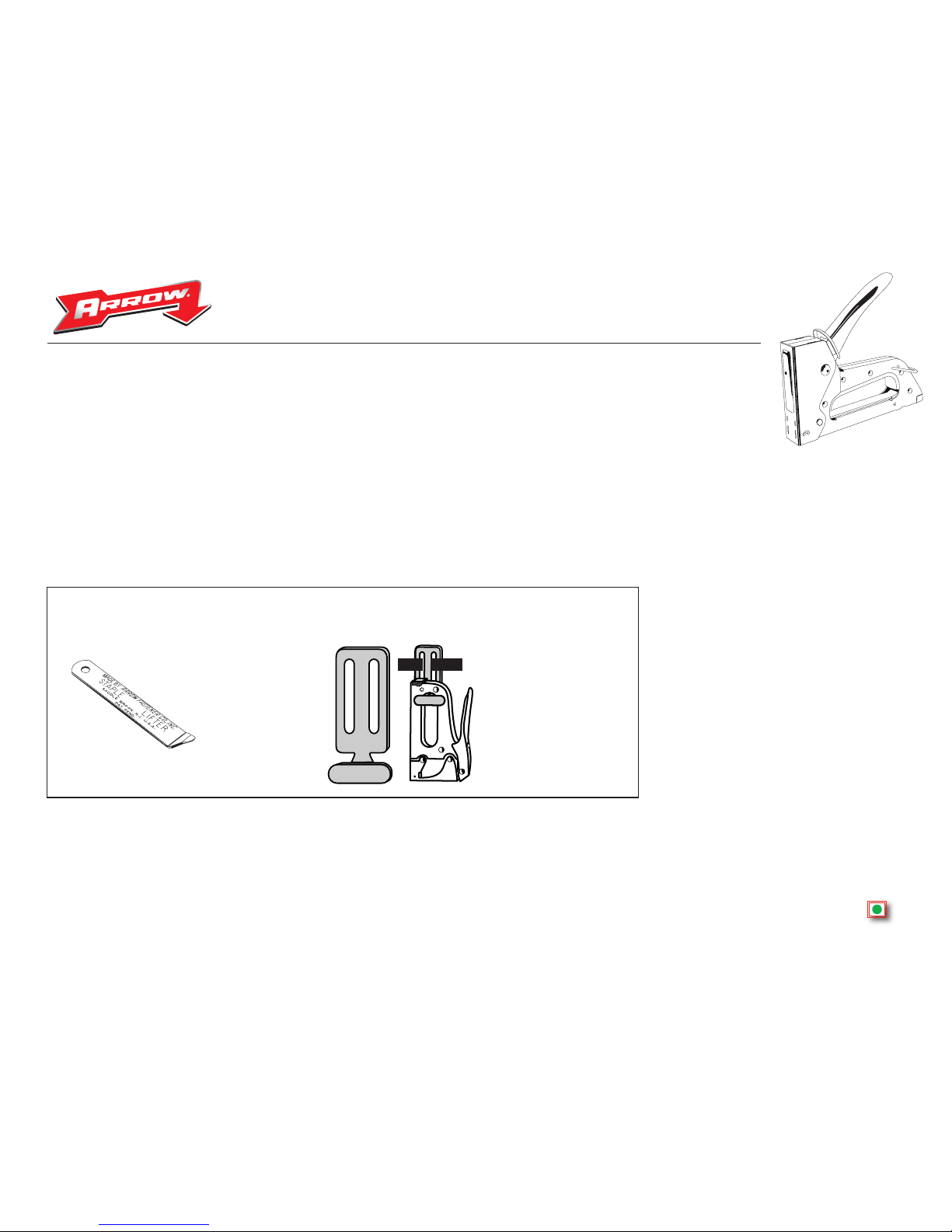

ACCESSOIRES
MAINTENANCE
Votre JT27™ ne nécessite pratiquement aucune maintenance. Conservez l'outil propre et dépoussiéré. Essuyez avec un chiffon sec et n'employez pas de produits
chimiques abrasifs pour nettoyer votre JT27™.
Dans le cas peu probable où vous avez besoin de service, contactez:
Tous les accessoires Arrow aussi que les agrafes Arrow authentique sont disponibles vos point de vente, dans des quincailleries et
ou l’on vend des excellents outils .
SL50™
DEMONTE
D’AG AFES SBH1™
C OCHET DE
CEINTU E
