Asus P1-P5945G User manual

English
P1-P5945G/P2-P5945G
ASUS PC (Desktop Barebone)
Installation Manual
Download the latest manual from the ASUS website: www.asus.com

2 Installation manual
English
Front panel features
Front panel features
Close
Open
* The system’s power supply unit has a
115 V/230 V voltage selector switch located near the power connector. Use this switch
to select the correct system input voltage according to the voltage supply in your area.
Press to open the
front panel cover
Optical drive eject
button
Optical drive bay
cover
HDD LED
Power button
Power LED
Rear panel features
PS/2 mouse port
PS/2 keyboard port
Voltage selector*
Power connector
VGA port
Serial port
Line In
Line Out
Rear MIC
PCI slot metal brackets
Rear Surround L/R
Side Surround L/RSurround L/R
LAN (RJ-45) port
DVI-D port
USB 2.0 ports
SPDIF Out port
Center/Sub out
Reset button
CompactFlash® card
slot
SD/MMC card slot
MS/MS Pro card slot
4-pin IEEE 1394 port
Headphone port
USB 2.0 ports
Microphone port

3Installation manual
English
Internal components
1. 5.25-inch optical drive and
3.5 inch hard disk drive cage
2. Front panel cover
3. Power supply unit
4. PCI card riser bracket
(connected to the
motherboard PCI slot)
5. ASUS motherboard
6. DIMM sockets
7. LGA775 socket (under the CPU
fan and heatsink assembly)
8. CPU fan and heatsink assembly
Removing the cover
1. Remove the cover screws. Keep the screws for later use.
2. Pull the cover slightly toward the rear panel.
3. Lift the cover, then set aside.
1
2
3
45
6
8
7
32
1

4 Installation manual
English

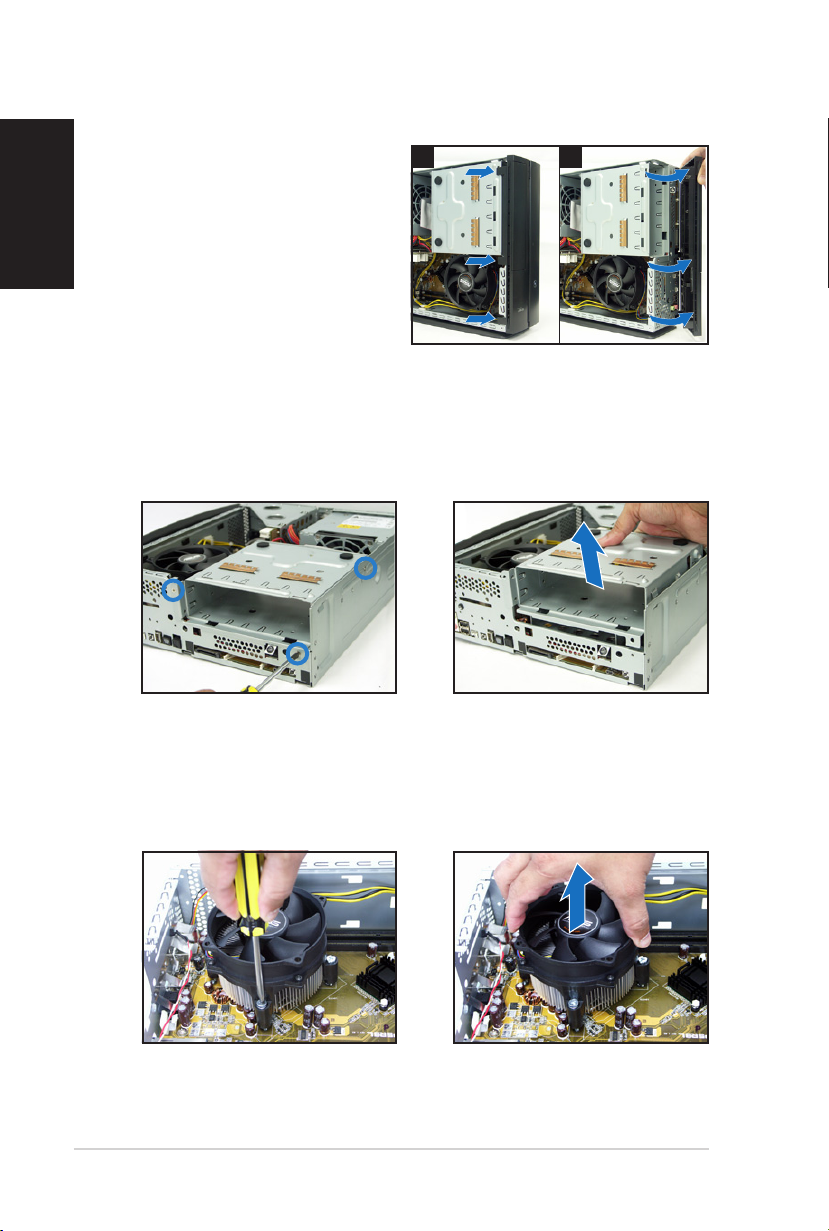

Removing the CPU fan and heatsink
Removing the front panel cover
1. Lift the front panel cover
hooks outward.
2. Carefully remove the front
panel cover, then set it aside.
1 2
1. Lay the system on its side,
then locate and remove three
storage drive assembly screws.
Removing the storage drive assembly
2. Lift the storage drive assembly,
then set aside.
3. Lift the CPU fan and heatsink
assembly, then set aside.
1. Disconnect the CPU fan cable.
2. Loosen the CPU fan and
heatsink assembly screws.

5Installation manual
English

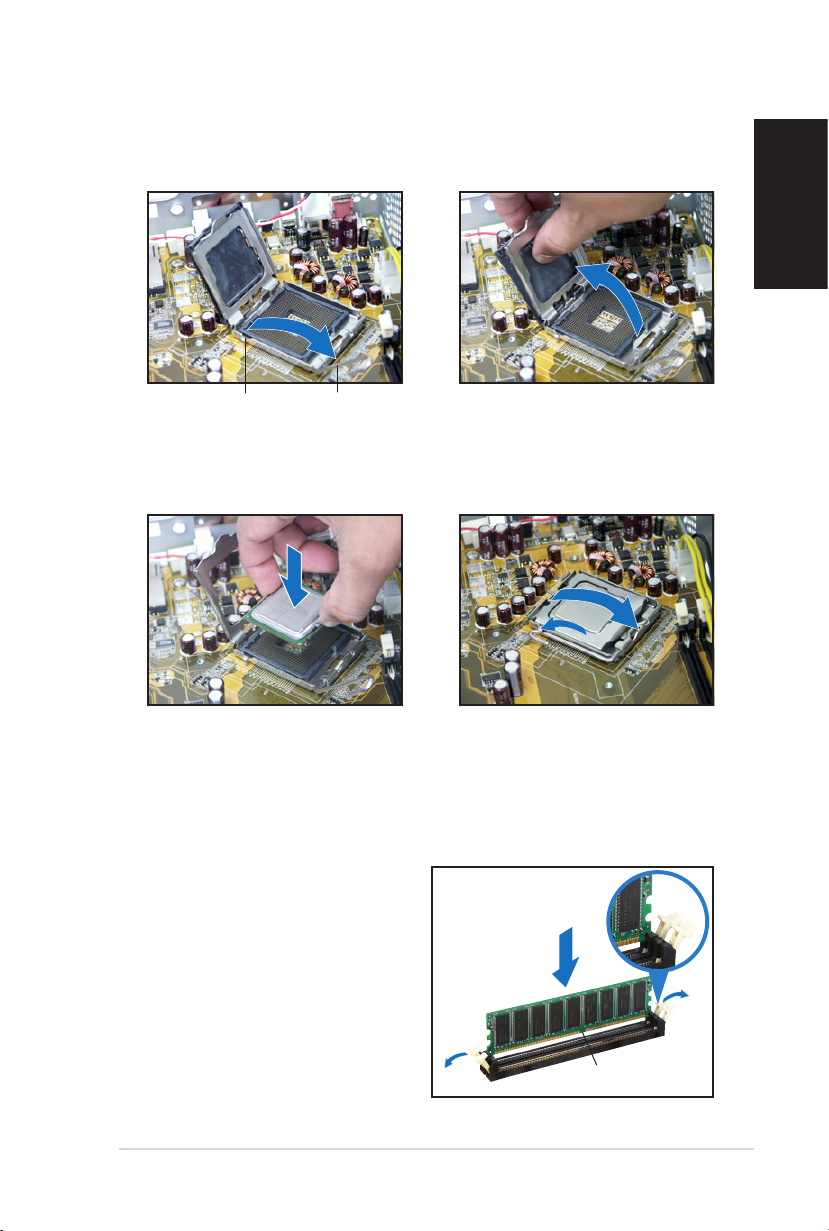

1. Unlock the load lever, then lift
to a 90º-100º angle.
2. Lift the load plate, then
remove the PnP cap.
Installing the CPU
Load leverRetention tab
3. Install the CPU. The CPU ts in
only one orientation.
4. Close the load plate, then lock
the load lever.
5. Reinstall the CPU fan and heatsink assembly, then reconnect the CPU
fan cable to the CPU fan connector on the motherboard. Refer to the
instructions in the previous section for details.
Installing a DIMM
1. Locate the DIMM sockets in the
motherboard.
2. Unlock a DIMM socket by
pressing the retaining clips
outward.
3. Align a DIMM on the socket
such that the notch on the
DIMM matches the break on the
socket.
Unlocked
retaining clip
DDR DIMM notch

6 Installation manual
English
3. Insert the card connector to
the slot, then press the card
rmly until it ts in place.
Secure the card with a screw.
4. Reinstall the PCI riser card
assembly. Make sure that the
riser card connector sits properly
on the motherboard PCI slot.
Installing optical and storage drives
1. Turn the storage drive assembly upside down with the 3.5-inch bay on
top of the 5.25-inch bay.
2. Insert the optical drive upside down to the 5.25-inch bay, then secure
it with two screws on both sides.
3. Turn the storage drive assembly, insert the hard disk drive upside down to
the 3.5-inch bay, then secure it with two screws on both sides.
1. Lift the PCI riser card assembly
to remove.
2. Remove the metal cover
opposite the slot that you
intend to use.
Installing an expansion card
23

7Installation manual
English

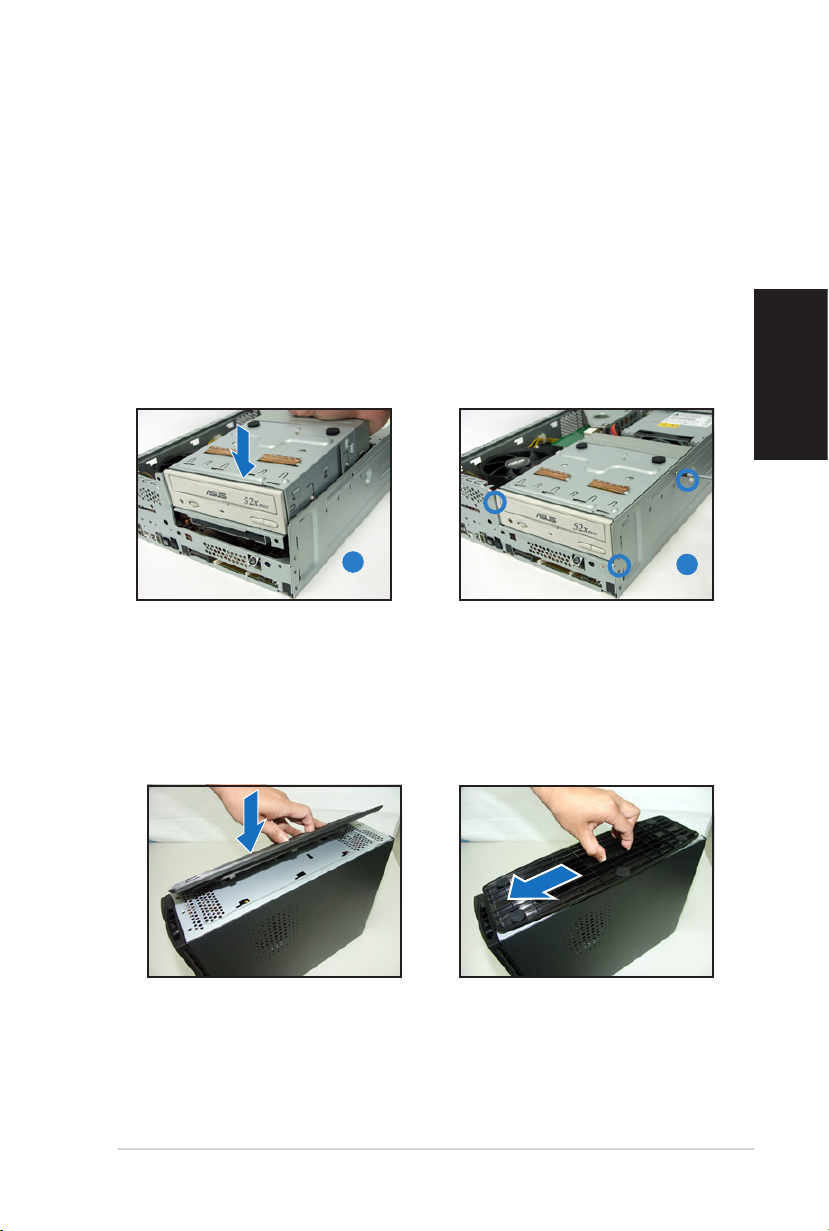

Reinstalling the storage drive assembly
Before reinstalling the storage drive assembly, connect the IDE/SATA and
power plugs to the IDE/SATA and power connectors at the back of the
drives.
1. Connect the black plug of the IDE cable to the optical drive, then the
gray plug to the hard disk drive. If you have the SATA HDD, connect
the SATA cable to the SATA HD.
2. Connect the 4-pin power plugs to the power connectors at the back
of the drives.
3. Install the storage drive assembly to the chassis.
4. Secure the storage drive assembly with three screws.
34
1. Match the foot stand hooks to
the holes on the chassis.
Installing the foot stand
2. Pull the foot stand to the
direction of the arrow until the
lock clicks in place.
To remove the foot stand, lift the lock, then slightly push the foot stand to
the direction of the rear panel until it disengages from the chassis.

8 Installation manual
English

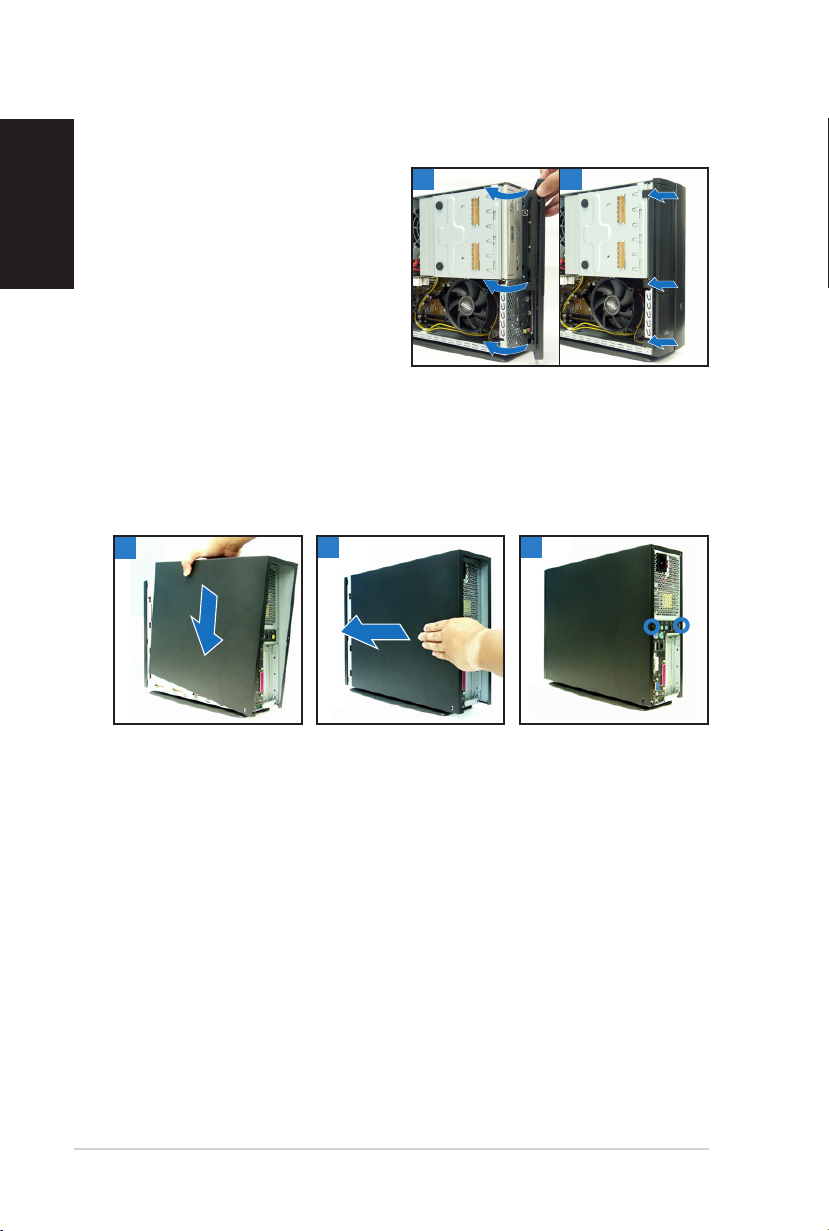

Reinstalling the front panel cover
1. Insert the front panel cover
tabs to the holes at the right
side of the chassis, then close.
2. Insert the front panel cover
hooks to the chassis tabs until
the front panel cover ts in
place.
1 2
Reinstalling the cover
1. Install the cover to the chassis. Make sure the cover tabs t the chassis rails.
2. Push the cover toward the front panel until it ts in place.
3. Secure the cover with two screws.
123

Français
P1-P5945G/P2-P5945G
ASUS PC (Système barebone)
Manuel d’installation
Téléchargez les derniers manuels depuis le site web d’ASUS: www.asus.com.

2Manuel d’installation
Français
Caractéristiques de
l’arrière
Caractéristiques de la façade
Port souris PS/2
Port clavier PS/2
Sélecteur de tension*
Connecteur
d’alimentation
Port VGA
Port Série
Brackets métalliques des ports PCI
Port LAN (RJ-45)
Port DVI-D
*L’alimentation du système est équipée d’un sélecteur de tension 115 V/230 V situé près du
connecteur d’alimentation. Utilisez cet interrupteur pour choisir la bonne tension d’entrée en
fonction des standards utilisés dans votre région.
Fermé
Ouvert
Appuyez pour
ouvrir le capot
de la façade
Bouton d’ejection
du lecteur optique
Capot de la baie
du lecteur optique
LED HDD
Bouton
d’alimentation
LED
d’alimentation
Port IEEE 1394
4 broches
Port Casque
Ports USB 2.0
Port SPDIF Out
Port Microphone
Bouton Reset
Caractéristiques de
la façade
Slot pour cartes
MS/MS Pro
Slot pour cartes
CompactFlash®
Slot pour cartes
SD/MMC
Rear Surround L/R
Side Surround L/R
Center/Sub out
Port Line In
Port Line Out
MIC arrière
Ports USB 2.0

3Manuel d’installation
Français
Composants internes
1. Bloc du lecteur optique 5.25’’ et
du lecteur de disque dur 3.5’’.
2. Façade
3. Alimentation
4. Bracket du PCI Card Riser
(connecté au slot PCI de la
carte mère)
5. Carte mère ASUS
6. Sockets DIMM
7. Socket LGA775 (sous le
système de refroidissement du
CPU)
8. Système de refroidissement du
CPU
Enlever le capot
1. Enlevez les deux vis. Conservez les vis pour un usage ultérieur.
2. Tirez légèrement le panneau vers l’arrière.
3. Soulevez le capot, puis basculez-le.
123
1
2
3
45
6
8
7

4 Manuel d’installation
Français
Retirez le dissipateur et le ventilateur du CPU
Retirer le capot de la façade
1. Levez les crochets du capot
avant vers l’extérieur.
2. Retirez avec précaution le
capot, puis mettez-le de côté.
12
1. Posez le système sur le côté,
puis localisez et retirez les
trois vis de l’ensemble de
stockage.
Retirer l ’ensemble de stockage
2. Soulevez l’ensemble de
stockage, puis mettez-le de
côté.
3. Soulevez l’ensemble
dissipateur/ventilateur du CPU,
puis mettez-le de côté.
1. Déconnectez le câble de
ventilation du CPU.
2. Retirez les vis de l’ensemble
dissipateur/ventilateur du CPU.

5Manuel d’installation
Français

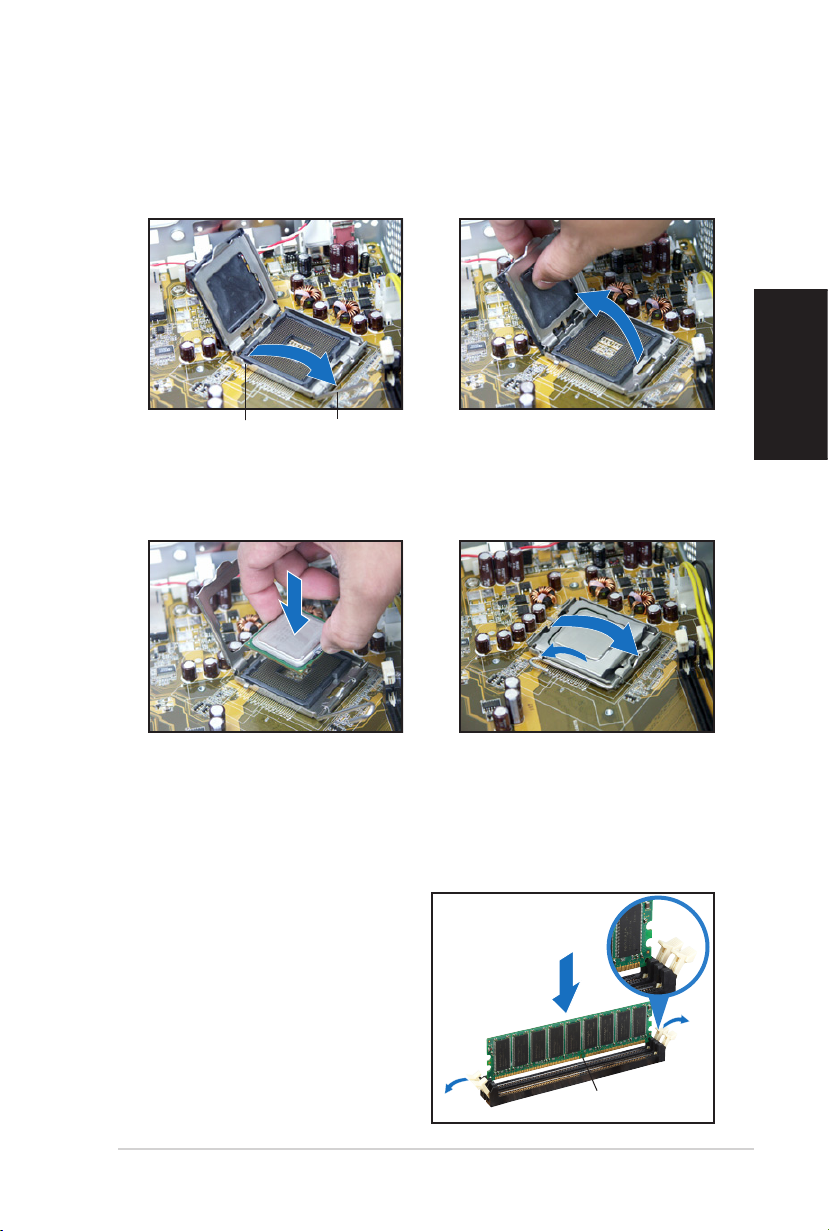

1. Soulevez le levier dans la
direction de la èche à un
angle de 90º-100º .
2. Soulevez la plaque, puis retirez
le couvercle PnP.
Installer un CPU
LevierOnglet de rétention
3. Installez le CPU. Le CPU ne
peut être placé que dans un
seul sens.
4. Refermez la plaque puis
verrouillez le levier.
5. Réinstallez l’ensemble dissipateur/ventilateur du CPU, puis
reconnectez le câble du ventilateur CPU au connecteur de la carte
mère marqué CPU_FAN. Référez-vous aux instructions de la section
précédente pour plus de détails.
Installer un module DIMM
1. Localisez les sockets DIMM de la
carte mère.
2. Déverrouillez un socket DIMM en
pressant sur les clips de rétention
vers l’extérieur.
3. Alignez un module DIMM sur le
socket de sorte que l’encoche sur
la DIMM corresponde à l’ergot du
socket.
Clip de rétention
déverrouillé
Encoche du DIMM DDR

6Manuel d’installation
Français
3. Insérez le connecteur de la
carte dans le slot et pressez
jusqu’à ce que la carte soit en
place. Sécurisez la carte avec
une vis.
4. Réinstallez l’ensemble PCI Riser
Card. Assurez-vous que le
connecteur de la riser card soit
bien connecté au slot PCI de la
carte mère.
Installer un lecteur optique ou de stockage
1. Placez l’ensemble de stockage de façon à ce que la baie 3.5” soit au
dessus de la baie 5.25”.
2. Insérez le lecteur optique dans la baie 5.25”, puis sécurisez-le avec
deux vis de chaque côté.
3. Insérez le disque dur dans la baie 3.5”, puis sécurisez-le avec deux vis
de chaque côté.
1. Soulevez l’ensemble PCI Riser
Card pour le retirez du châssis.
2. Retirez la protection
métallique faisant face au slot
que vous désirez utiliser.
Installer une carte d’extension
23

7Manuel d’installation
Français
Réinstaller l’ensemble de stockage
Avant de réinstaller l’ensemble de stockage, connectez les prises IDE /
SATA et d’alimentation aux connecteurs IDE / SATA et d’alimentation
situés à l’arrière des lecteurs.
1. Connectez la prise noire du câble IDE au lecteur optique, puis la prise
grise au disque dur. Si vous possédez un disque dur SATA, connectez
le câble SATA à ce disque dur.
2. Connectez la prise d’alimentation 4 broches aux connecteurs
d’alimentation situés à l’arrière des lecteurs.
3. Installez l’ensemble de stockage sur le châssis.
4. Sécurisez l’ensemble de stockage avec trois vis.
1. Faites correspondre les
crochets du pied de support
aux ouvertures sur le châssis.
Installer le pied de support
2. Tirez le pied de support dans
la direction de la èche jusqu’à
ce qu’il soit bien en place.
Pour retirer le pied de support, soulevez le verrou, puis poussez
délicatement le pied de support jusqu’à ce qu’il se désengage du châssis.
34

8Manuel d’installation
Français

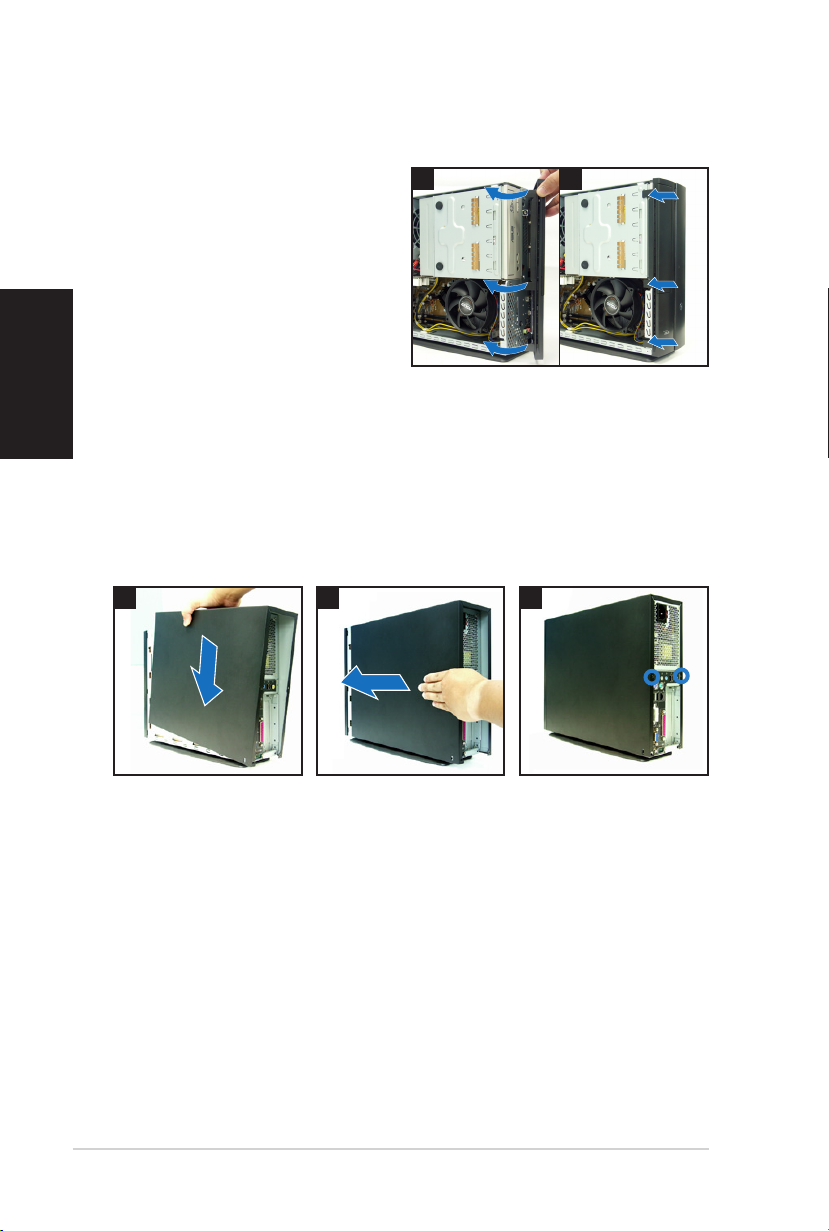

Réinstaller le capot de la façade
1. Insérez les onglets du capot
dans les ouvertures situées
à droite du châssis, puis
refermez-le.
2. Insérez les crochets du capot
de la façade dans les onglets
du châssis jusqu’à ce que le
capot soit bien en place.
12
Réinstaller le panneau
1. Installer le panneau sur le châssis en vous assurant que les onglets du
panneau soient bien alignés sur les rails du châssis.
2. Poussez le panneau vers l’avant jusqu’à ce qu’il soit bien en place.
3. Sécurisez le panneau avec deux vis.
123

󰏠󰚸
P1-P5945G/P2-P5945G
華碩個人電腦（桌上型準系統）
安裝手冊
請至華碩網站下載最新的產品使用手冊 www.asus.com

2
󰏠󰚸
前面板功能
外觀功能
󰁡󰍡
󰀫
󰉻
󰉻󰄜
󰊒

󰊒
前面板功能
內部連接埠 後面板功能
 󰍱󰈽󰍡󰌐󰉠󰖌󰖌󰇨󰍡
󰍡 󰆸 󰍡 󰆸


󰑀󰅖
󰍡󰌐󰉠󰖌
󰌹󰌹


󰌊
󰌊

󰄜󰄜
󰎲󰒯󰌹
󰕺󰎲󰒯󰌹
󰀄󰀄


󰌊󰌊
󰎲󰒯󰌹

󰉔
󰄜
  󰉔
󰄜
󰉔
󰄜

󰉻



3

󰏠󰚸
內部組件
 󰄜 󰉻󰄝

 
 󰍱󰈽
  󰓘󰄝󰉻
󰄜
 󰉻
 󰄜
 

 






打開機殼
 󰔇󰉻󰑗󰉻󰐏󰄓
 󰉻󰉻
 󰉻󰄓

32
1

4
󰏠󰚸
移除前面板
 
  
 󰉻󰇞󰍘
󰑗󰐏
移除儲存裝置模組
 󰍘󰄓
移除 CPU 風扇
 󰄓 󰅿
 󰔇           󰑗   󰐏

