Asus Vintage V2-AH2 User manual

English
Vintage V2-AH2
Barebone System
Quick Installation Guide

2 Quick installation guide
English

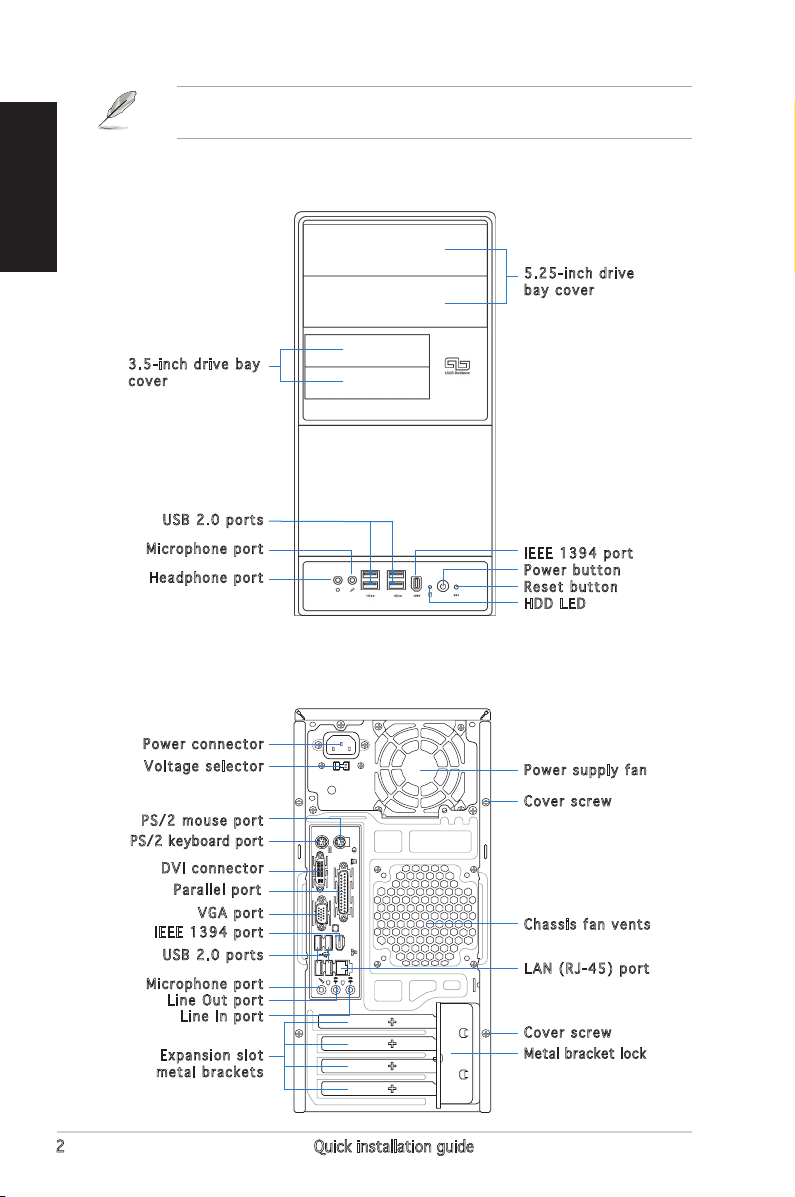

Rear panel features
Front panel features
Refer to the system user guide for installation details and other system
information from ASUS website.
5.25-inch drive
bay cover
IEEE 1394 port
Power button
Reset button
HDD LED
USB 2.0 ports
Microphone port
3.5-inch drive bay
cover
Headphone port
DVI
1394
PS/2 mouse port
Cover screw
PS/2 keyboard port
Parallel port
Line In port
Voltage selector
Metal bracket lock
Power connector
DVI connector
VGA port
USB 2.0 ports
Line Out port
Microphone port
Expansion slot
metal brackets
Power supply fan
Chassis fan vents
LAN (RJ-45) port
Cover screw
IEEE 1394 port

3Quick installation guide
English

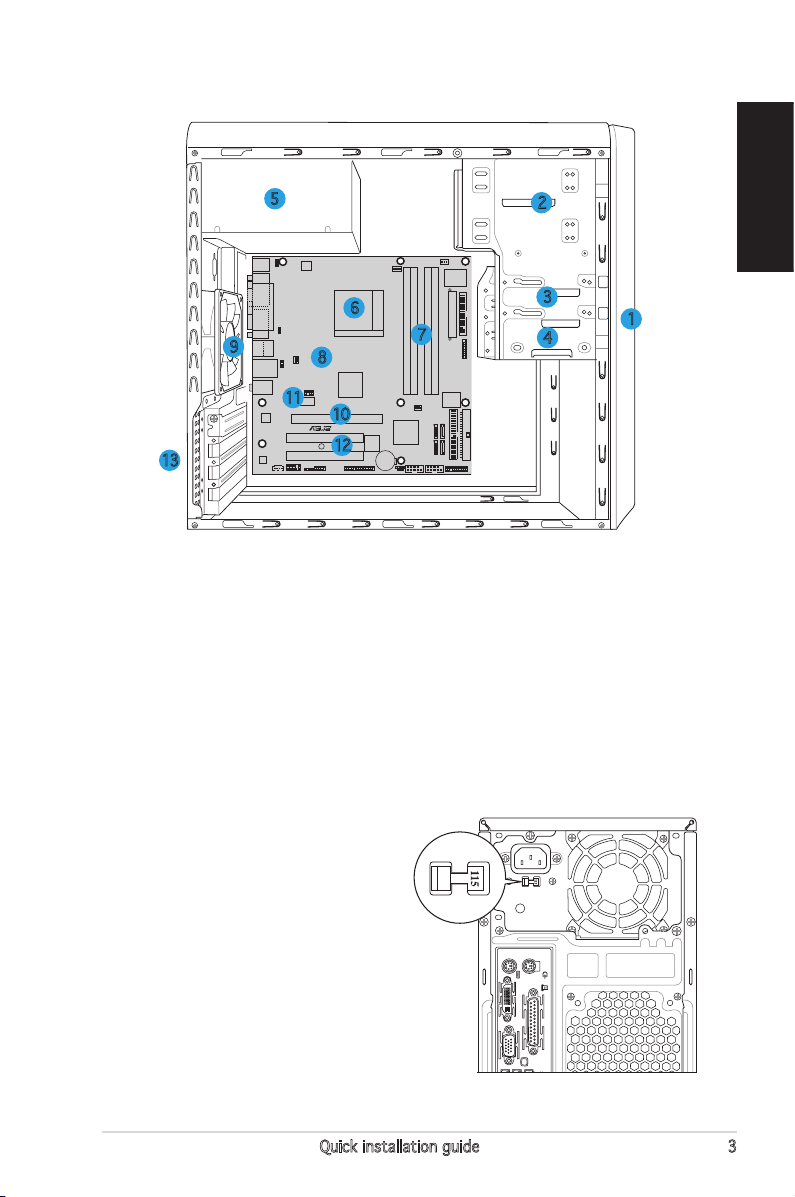

Internal components
1. Front panel cover
2. 5.25-inch optical drive bays
3. Hard disk drive bay
4. Floppy disk drive bay
5. Power supply unit
6. CPU socket
7. DIMM sockets
8. ASUS motherboard
9. Chassis fan
10. PCI Express x16 slot
11. PCI Express x1 slot
12. PCI slots
13. Metal bracket lock
Selecting the voltage
The system’s power supply unit has
a 115 V/230 V voltage selector
switch located beside the power
connector. Use this switch to select
the appropriate system input voltage
according to the voltage supply in your
area.
If the voltage supply in your area is
100-127 V, set the switch to 115 V.
If the voltage supply in your area is
200-240 V, set the switch to 230 V.
DVI
1394
2
1
13
3
5
4
9
R
6
7
12
8
10
11

4 Quick installation guide
English

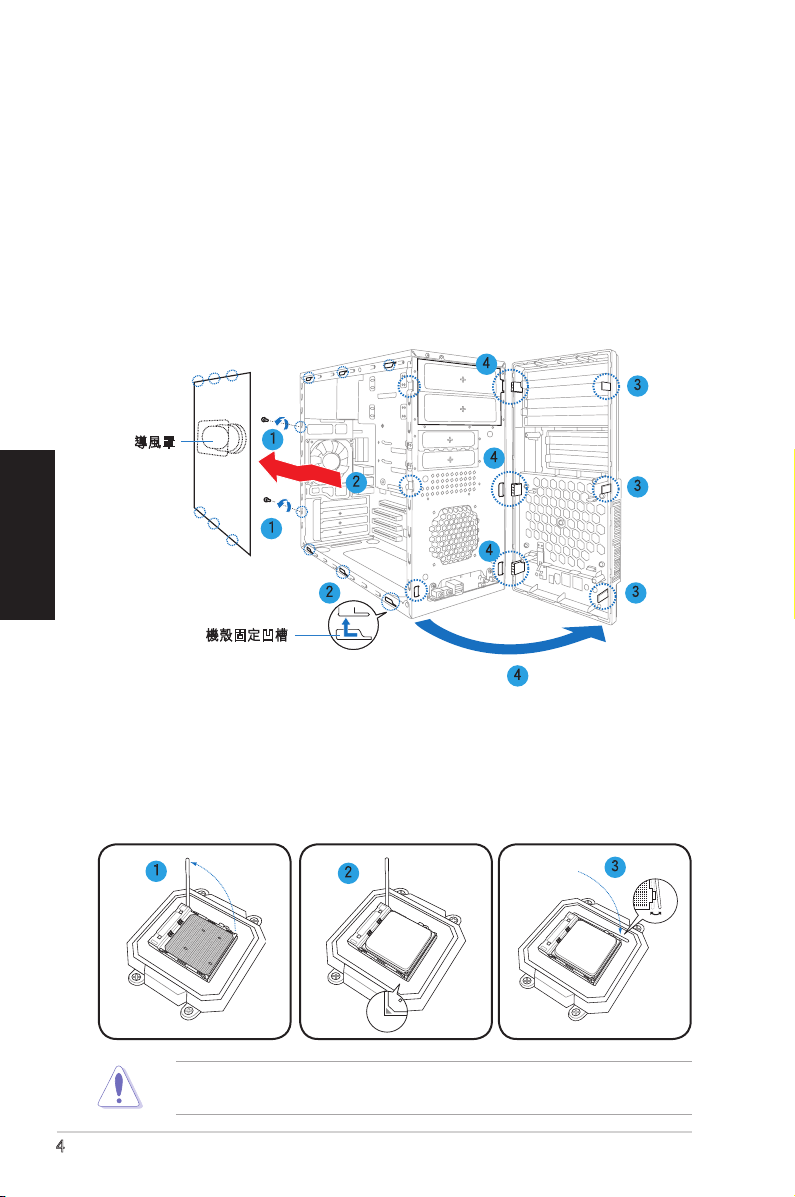

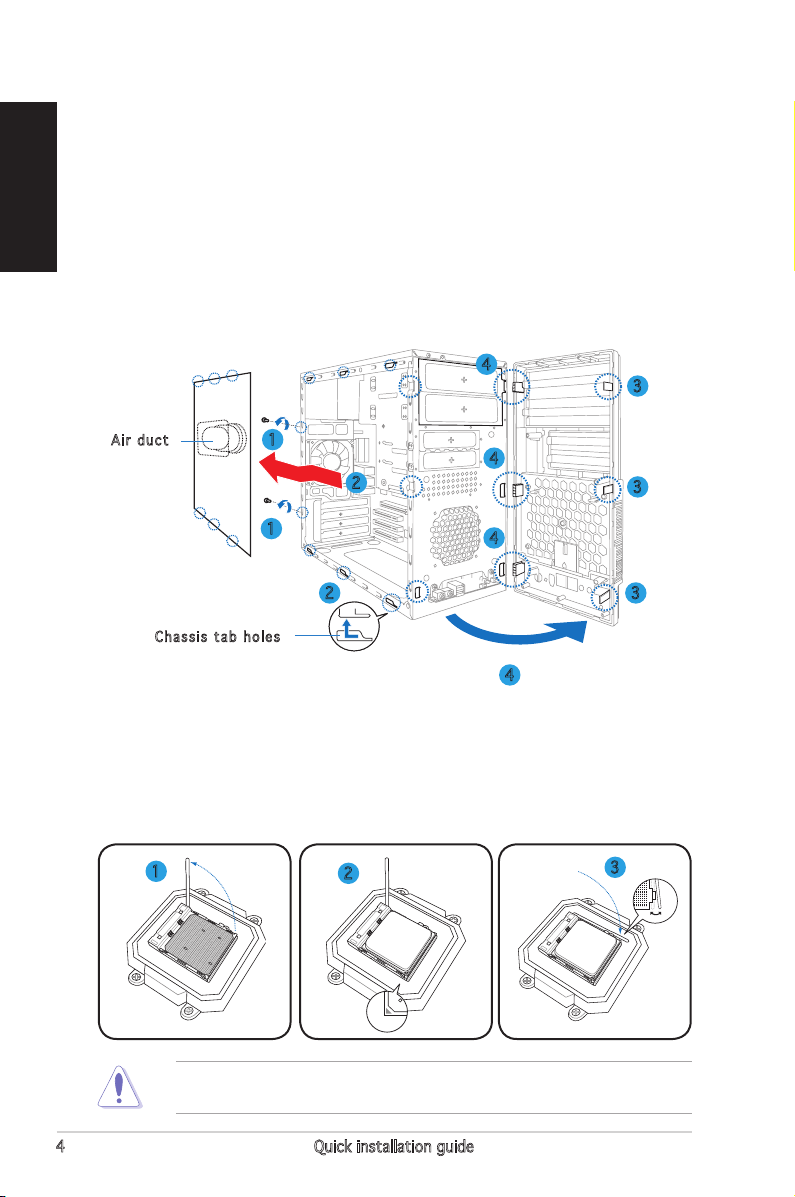

Removing the side cover and
front panel assembly
1. Remove the cover screws on the rear panel.
2. Pull the side cover toward the rear panel until its hooks disengage
from the chassis tabs. Set the side cover aside.
3. Locate the front panel assembly hooks, then lift them until they
disengage from the chassis.
4. Swing the front panel assembly to the right, until the hinge-like tabs
on the right side of the assembly are exposed.
5. Remove the front panel assembly, then set aside.
4
1
Air duct
1
2
2
3
4
4
4
3
3
Chassis tab holes
4
Installing a CPU
1. Locate the CPU socket, then lift the socket lever to a 90º-100º angle.
2. Install the CPU to the socket, making sure that the CPU corner with
the gold triangle matches the socket corner with a small triangle.
3. Push down the socket lever to secure the CPU.
CAUTION: Incorrect installation of the CPU into the socket may bend the
pins and severely damage the CPU!
123

5Quick installation guide
English

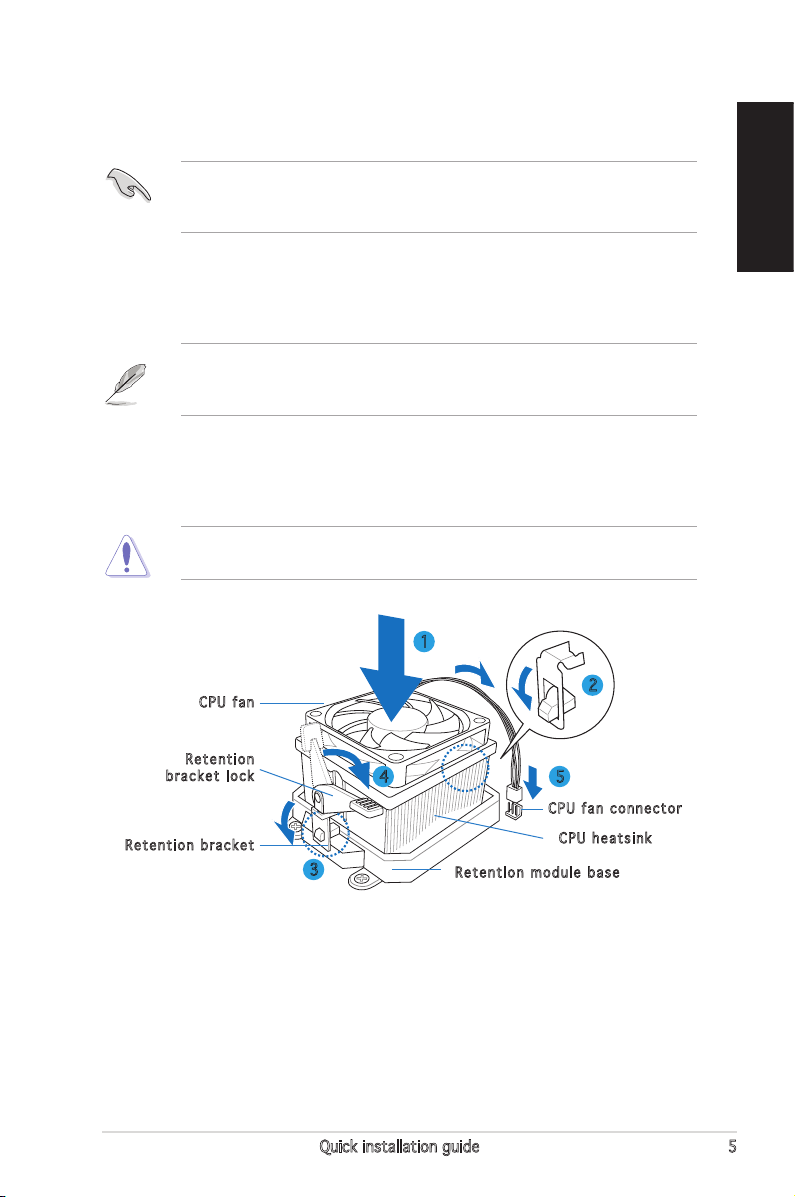

Installing the CPU fan and heatsink assembly
1. Place the heatsink on top of the installed CPU.
Retention module base
CPU heatsink
CPU fan
Retention
bracket lock
Retention bracket
CPU fan connector
1
2
3
4 5
IMPORTANT. Make sure that the fan and heatsink assembly perfectly ts
the retention mechanism module base; otherwise you can not lock the
retention bracket.
2. Attach one end of the retention bracket to the retention module base.
3. Attach the other end of the retention bracket (near the retention
bracket lock) to the retention module base until it clicks in place.
4. Push down the retention bracket lock on the retention mechanism to
secure the fan and heatsink to the module retention module base.
5. Connect the CPU fan cable to the connector on the motherboard.
CAUTION. Do not forget to connect the CPU fan connector! Hardware
monitoring error can occur if you fail to plug this connector.
NOTE. Your boxed CPU should come with installation instructions for the CPU,
fan/heatsink assembly, and the retention mechanism. If the instructions in
this section do not match the CPU documentation, follow the latter.

6 Quick installation guide
English
Installing an expansion card
Installing a DIMM
1. Locate the DIMM sockets in the
motherboard.
2. Unlock a DIMM socket by pressing
the retaining clips outward.
3. Align a DIMM on the socket such
that the notch on the DIMM
matches the break on the socket.
4. Push the DIMM to the socket until
the retaining clips snap inward.
• Unplug the power supply before adding or removing DIMMs.
Failure to do so may cause damage to the motherboard and/or
components.
• A DDR2 DIMM is keyed with a notch so that it ts in only one
direction. Do not force a DIMM into a socket to avoid damaging the
DIMM.
1. Remove the metal bracket lock.
2. Remove the metal cover opposite
the slot that you intend to use.
3. Insert the card connector to the
slot, then press the card rmly
until it ts in place.
4. Replace the metal bracket lock. 3
4
2
1

7Quick installation guide
English

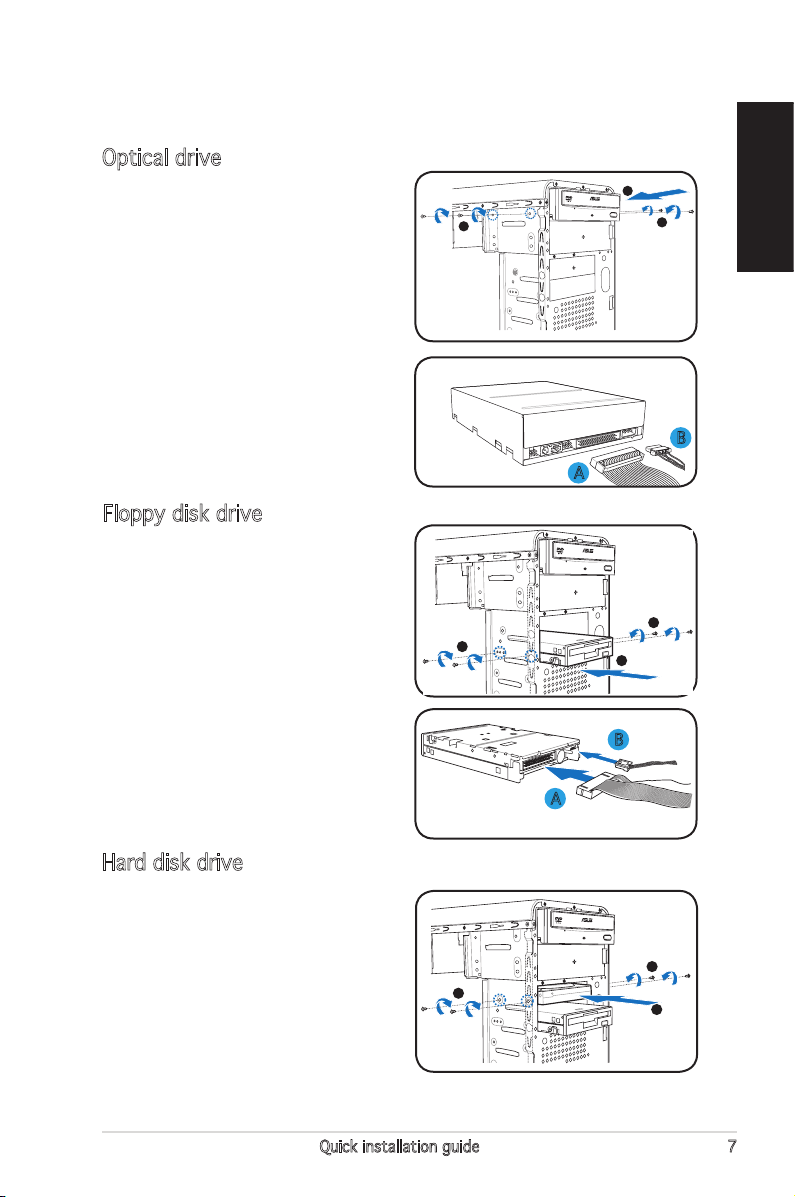

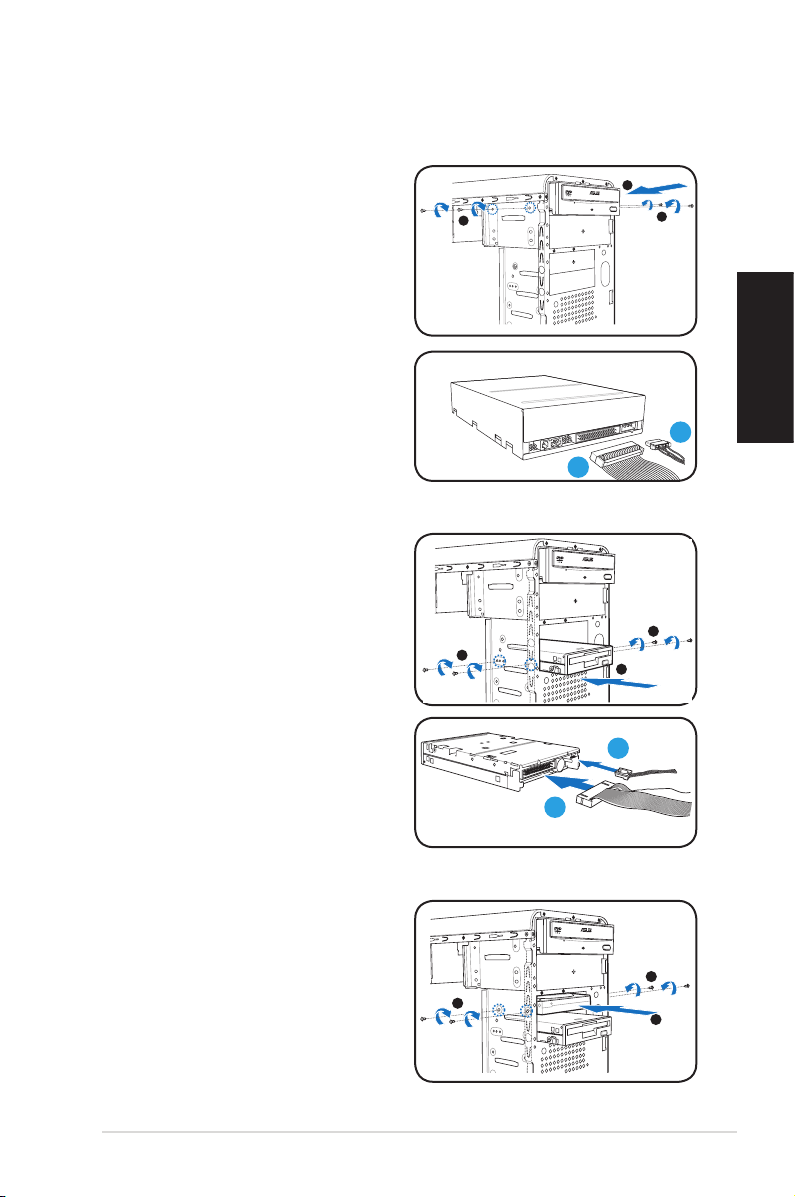

Installing storage drives
Optical drive
1. Place the chassis upright, then
remove the upper 5.25” drive
bay metal plate cover.
2. Insert the optical drive to the
bay, then carefully push the
drive until its screw holes align
with the holes on the bay.
3. Secure the optical drive with two
screws on both sides of the bay.
4. Connect the IDE (A) and power
(B) plugs to connectors at the
back of the drive.
33
2
Floppy disk drive
1. Place the chassis upright, then
remove the lower 3.5” drive bay
metal plate cover.
2. Insert the oppy disk drive to
the bay, then carefully push the
drive until its screw holes align
with the holes on the bay.
3. Secure the oppy disk drive with
two screws on both sides of the
bay.
4. Connect the signal (A) and
power (B) plugs to connectors at
the back of the drive.
3
3
2
A
B
Hard disk drive
1. Place the chassis upright, then
remove the upper 3.5” drive bay
metal plate cover.
2. Insert the hard disk drive to the
bay, then carefully push the
drive until its screw holes align
with the holes on the bay.
3. Secure the hard disk drive with
two screws on both sides of the
bay.
3
3
2
A
B

8 Quick installation guide
English

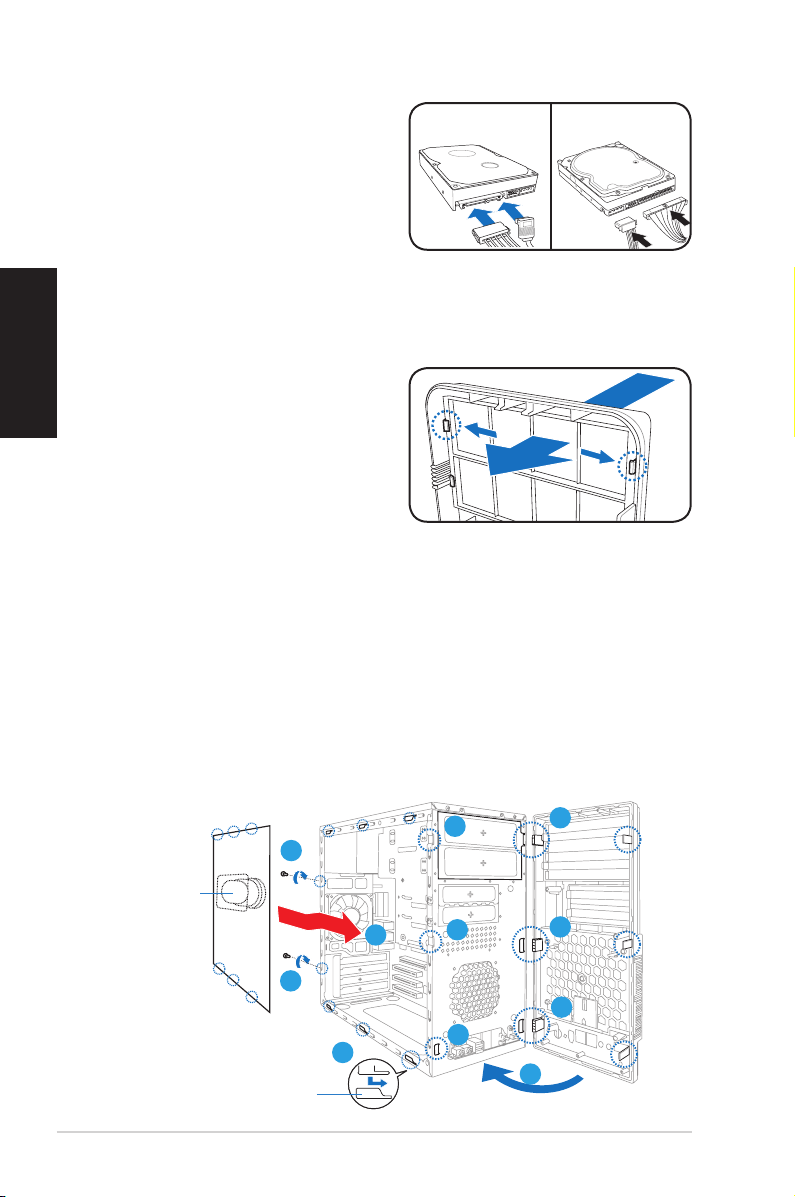

4. For SATA HDD: Connect the
SATA signal and power plugs to
the connectors at the back of
the drive.
For IDE HDD: Connect the IDE
signal and power plugs to the
connectors at the back of the drive.
SATA IDE
Removing the bay covers and reinstalling the
front panel assembly and side cover
If you installed an optical and/or oppy disk drive, remove the bay cover(s)
on the front panel assembly before reinstalling it to the chassis. To do this:
1. Locate the bay cover locks.
2. Press the locks outward to
release the bay cover.
3. Push the bay cover inward, then
set it aside.
4. Follow the same instructions to
remove the 3.5” drive bay cover.
To reinstall the front panel assembly and side cover:
1. Insert the front panel assembly hinge-like tabs to the holes on the
right side of the chassis.
2. Swing the front panel assembly to the left, then insert the hooks to
the chassis until the front panel assembly ts in place.
3. Insert the side cover hooks to the chassis top and bottom holes.
4. Push the side cover to the direction of the front panel until it ts in place.
5. Secure the cover with two screws you removed earlier.
5
Air duct
5
4
3
2
1
2
2
2
1
1
Chassis tab holes

Français
Vintage V2-AH2
Système barebone
Guide de démarrage rapide

2 Guide de démarrage rapide
Français

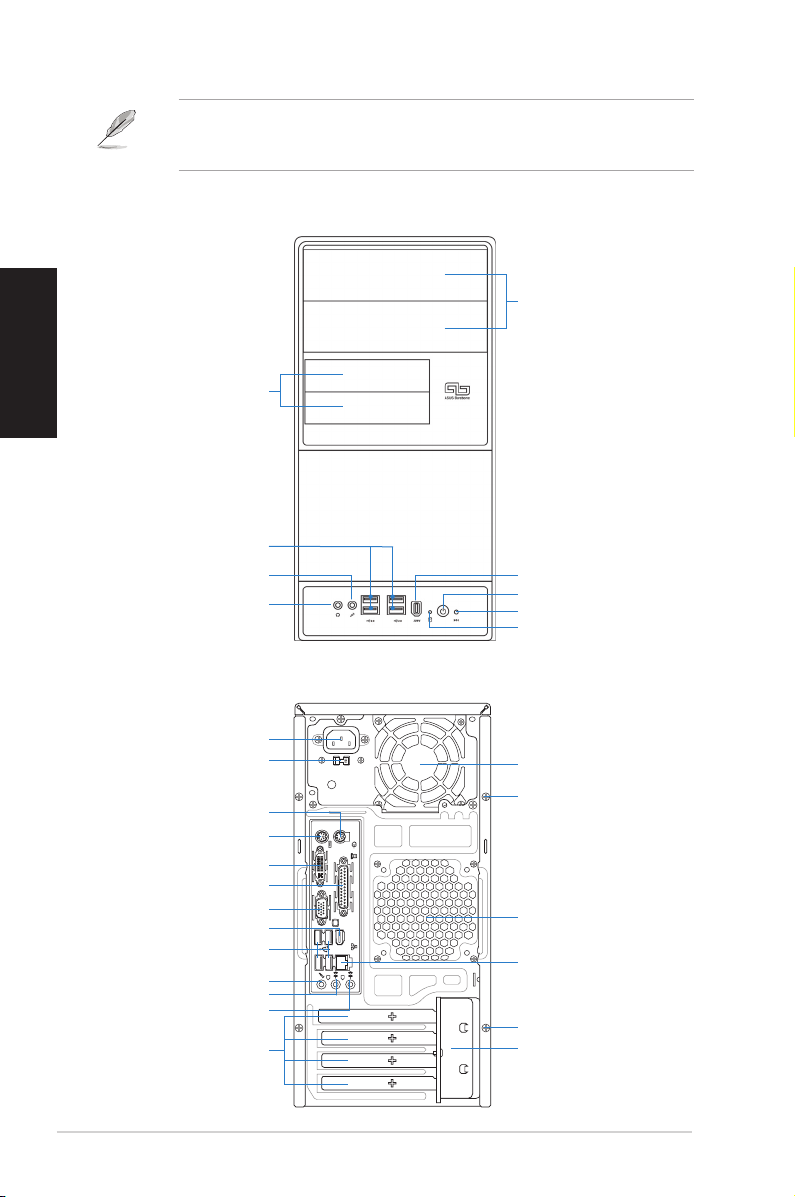

Caractéristiques de l’arrière
Caractéristiques de la façade
Se référer au manuel de l’utilisateur du système pour de plus amples
détails concernant l’installation. Pour toute autre information relative au
système, se référer au site Web ASUS.
Cache pour baies 5.25”
Port IEEE 1394
Bouton d’alimentation
Bouton Reset
HDD LED
Ports USB 2.0
Port microphone
Cache pour baies 3.5”
Port casque
DVI
1394
Port souris PS/2
Vis du capot
Port clavier PS/2
Port parallèl
Port entrée ligne (Line In)
Sélecteur de tension
Verrouillage des brackets
métalliques
Connecteur d’alimentation
Connecteur DVI
Port VGA
Ports USB 2.0
Sortie ligne (Line Out)
Port microphone
Protections métalliques
pour slots d’extension
Ventilateur du bloc
d’alimentation
Ventilation châssis
Port LAN (RJ-45)
Vis du capot
Port IEEE 1394

3Guide de démarrage rapide
Français

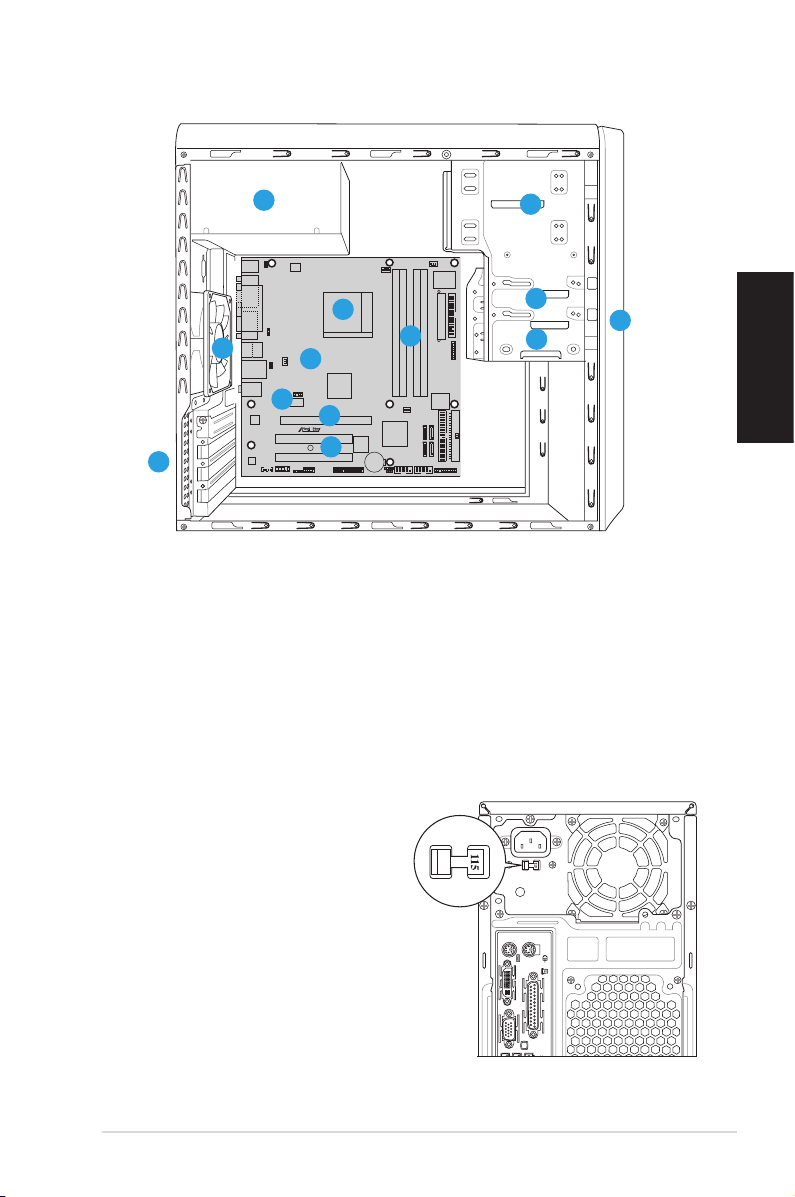

Composants internes
1. Façade
2. Baie 5.25 pouces vide
3. Baie pour disque dur
4. Baie pour lecteur de disquette
5. Alimentation
6. Socket du CPU
7. Sockets DIMM
8. Carte mère ASUS
9. Ventilateur du châssis
10. Slot PCI Express x16
11. Slot PCI Express x1
12. Slots PCI
13. Verrouillage des brackets
métalliques
Choisir le voltage
L’alimentation du système est
équipée d’un sélecteur de tension
115 V/230 V situé près du
connecteur d’alimentation. Utilisez
cet interrupteur pour choisir la bonne
tension d’entrée en fonction des
standards utilisés dans votre région.
Si la tension dans votre région est de
100-127 V, passez l’interrupteur sur
115 V.
Si la tension dans votre région est de
200-240 V, passez l’interrupteur sur
230 V.
DVI
1394
2
1
13
3
5
4
9
R
6
7
12
8
10
11

4Guide de démarrage rapide
Français
Retirer le panneau latéral et la façade
1. Retirez les vis du panneau arrière.
2. Faites glisser le panneau latéral vers l’arrière jusqu’à ce que ses
crochets se détachent des onglets du châssis. Mettez le panneau
latéral de côté.
3. Repérez les crochets de la façade, et soulevez-les jusqu’à ce qu’ils se
détachent du châssis.
4. Faites pivoter la façade vers la droite, jusqu’à ce que les clapets
situés sur le côté droit du panneau soient visibles.
5. Retirez la façade, puis mettez-la de côté.
4
1
Gaine d’aération
1
2
2
3
4
4
4
3
3
Onglets du châssis
4
Installer le CPU
1. Repérez le socket du CPU, puis soulever le levier du socket de 90°-100°.
2. Placez le CPU sur le socket, en vous assurant que le triangle doré sur
le CPU est installé sur le triangle du socket.
3. Abaissez le levier du socket an de sécuriser le CPU.
ATTENTION: Une mauvaise installation du CPU sur le socket peut plier les
broches et sérieusement endommager le CPU!
123

5Guide de démarrage rapide
Français
Installer l’ensemble dissipateur-ventilateur
1. Placez l’ensemble ventilateur-dissipateur sur le CPU.
IMPORTANT. Assurez-vous que l’ensemble dissipateur-ventilateur soit
bien xé à la base du système de rétention, sinon il vous sera impossible
d’attacher le clip de xation.
2. Fixez une extrémité de la patte de xation au module de rétention.
3. Fixez l’autre extrémité de la patte de xation (près du clip de xation)
au module de rétention jusqu’à ce qu’un clic se fasse entendre.
NOTE. La boîte de votre CPU doit contenir les instructions d’installation
du CPU, de l’ensemble dissipateur-ventilateur, et du module de rétention.
Si les instructions de cette section ne correspondent pas à celles de la
documentation du CPU, suivre cette dernière,
4. Abaissez les loquets de xation du module de rétention an de
sécuriser l’ensemble dissipateur-ventilateur à la base du module.
5. Connectez le câble du ventilateur CPU au connecteur de la carte mère.
ATTENTION: N’oubliez pas de connecter le câble du ventilateur au
connecteur de la carte mère! Des erreurs lors de la surveillance du
matériel peuvent survenir si vous ne branchez pas ce connecteur.
Base du module de rétention
Dissipateur CPU
Ventilateur CPU
Clip de la patte
de xation
Patte de xation
Connecteur du
ventilateur CPU
1
2
3
4 5

6 Guide de démarrage rapide
Français
Installer une carte d’extension
Installer un module DIMM
1. Localisez les sockets DIMM de la
carte mère.
2. Déverrouillez un socket DIMM
en pressant sur les clips de
rétention vers l’extérieur.
3. Alignez un module DIMM sur le
socket de sorte que l’encoche
sur la DIMM corresponde à l’ergot
du socket.
4. Enfoncez le module DIMM dans le socket jusqu’à ce que les clips de
rétention se referment.
1. Retirez le verrou des
protections métalliques.
2. Enlevez la protection métallique
du slot que vous voulez utiliser.
3. Insérez le connecteur de la
carte dans le slot et pressez
jusqu’à ce que la carte soit en
place.
4. Replacez le verrou des
protections métalliques.
• Débranchez la source d’alimentation avant d’ajouter ou de retirer
des modules DIMMs. Ne pas le faire peut endommager la carte mère
et/ou les composants.
• Un module DDR2 DIMM est verrouillé par une encoche, de sorte qu’il
ne peut entrer dans le socket que dans un seul sens. NE FORCEZ
pas sur un module pour le faire entrer dans son socket pour ne pas
l’endommager.
3
4
2
1

7Guide de démarrage rapide
Français
Installer des disques de stockage
Installer un lecteur optique
1. Mettez le châssis en position
verticale, puis retirez le premier
cache métallique pour baie
5.25”.
2. Insérez le lecteur optique
dans la baie, puis poussez-le
délicatement jusqu’à ce que les
pas de vis s’alignent avec ceux
situés sur la baie.
3. Sécurisez le lecteur optique
grâce à deux vis sur les deux
côtés de la baie.
4. Connectez les câbles IDE(A),
et d’alimentation (B) aux
connecteurs situés à l’arrière du
lecteur.
Installer un lecteur de disquettes
1. Mettez le châssis en position
verticale, puis retirez le premier
cache métallique pour baie 3.5”.
2. Insérez le lecteur de disquettes
dans la baie, puis poussez-le
délicatement jusqu’à ce que les
pas de vis s’alignent avec ceux
situés sur la baie.
3. Sécurisez le lecteur de
disquettes grâce à deux vis sur
les deux côtés de la baie.
4. Connectez le câble du lecteur de
disquettes (A) et d’alimentation
(B) à l’arrière du lecteur.
Installer un disque dur
1. Mettez le châssis en position
verticale, puis retirez le deuxième
cache métallique pour baie 3.5”.
2. Insérez le disque dur dans la baie,
puis poussez-le délicatement
jusqu’à ce que les pas de vis
s’alignent avec ceux situés sur la
baie.
3. Sécurisez le disque dur grâce à
deux vis sur les deux côtés de la baie.
33
2
3
3
2
A
B
3
3
2
A
B

8 Guide de démarrage rapide
Français
4. Pour un disque dur SATA:
connectez les câbles SATA et
d’alimentation aux connecteurs à
l’arrière du disque.
Pour un disque dur IDE: connectez
les câbles IDE et d’alimentation aux
connecteurs à l’arrière du disque.
Retirer le cache des baies et replacer la
façade et le panneau latéral
Si vous avez installé un disque optique et/ou un lecteur de disquette, retirer
le cache des baies de la façade avant de replacer cette dernière. Pour ce faire:
1. Repérez les clips sur le cache
des baies.
2. Poussez les clips vers l’extérieur
an de libérer le cache.
3. Repoussez le cache vers
l’intérieur, puis mettez-le de côté.
4. Suivez les mêmes instructions
an de retirer le cache pour baie
3.5”.
Pour replacer la façade et le panneau latéral:
1. Insérez les clapets de la façade dans les ouvertures situées sur le côté
droit du châssis.
2. Pivotez la façade sur la gauche, puis insérez les crochets dans le
châssis jusqu’à ce que la façade tienne bien en place.
3. Insérez les crochets du panneau latéral dans les ouvertures situées sur
le dessous et le dessus du châssis.
4. Glissez le panneau latéral en direction de la façade jusqu’à ce qu’il
tienne bien.
5. Sécurisez le capot avec les deux vis, retirées précédemment.
SATA IDE
5
Gaine d’aération
5
4
3
2
1
2
2
2
1
1
Onglets du châssis

繁體中文
Vintage V2-AH2
準系統
快速安裝指南

2快速安裝指南
繁體中文
後面板功能
前面板功能
請參考華碩網站上的產品使用手冊以瞭解詳細的安裝及使用方式。
5.25吋裝置插槽
IEEE 1394 連接埠
電源按鈕
USB 2.0 連接埠
麥克風接頭
3.5吋裝置插槽
耳機接頭
DVI
1394
PS/2 滑鼠
機殼螺絲
PS/2 鍵盤
並列埠
音效輸入
電壓選擇開關
擴充插槽閘鎖
電源插頭
DVI 連接埠
VGA 連接埠
USB 2.0 連接埠
音效輸出
麥克風
擴充插槽
電源供應器風扇
機殼風扇通風口
LAN (RJ-45) 連接埠
機殼螺絲
IEEE 1394 連接埠
硬碟指示燈
Reset 按鈕

3
快速安裝指南
繁體中文
內部組件
1. 前端面板
2. 5.25 吋裝置插槽
3. 硬碟機插槽
4. 軟碟機插槽
5. 電源供應器模組
6. CPU 插槽
8. 主機板
9. 機殼風扇
10. PCI Express x16 插槽
11. PCI Express x1 插槽
12. PCI 插槽
電壓的選擇
本系統所附的電源供應器，在電源插座旁
有一個電壓選擇開關，你可以利用這個開
關，切換到適合您所在區域所使用的電壓
值。
若您所在區域提供電壓為 100-127V，請
切換到 115V；
若您所在區域提供電壓為 200-240V，請
切換到 230V。
DVI
1394
2
1
13
3
5
4
9
R
6
7
12
8
10
11

4快速安裝指南
繁體中文
移除機殼側板及前面板
1. 用十字螺絲起子將機殼側板後端的固定螺絲鬆開。
2. 將機殼側板往主機後端推出，使其脫離機殼卡榫，再將機殼側板整個取出，並
暫置於一旁。
3. 將前面板與機身固定的三個閘鎖輕輕扳開。
4. 將前端面板輕輕打開。
5. 將另一側的三個卡榫從機身的卡溝上取下來，即可取下前面板，並暫置於一
旁。
4
1
導風罩
1
2
2
3
4
4
3
3
機殼固定凹槽
4
安裝 CPU
1. 將 CPU 插座側邊的固定拉桿拉起至與插座呈 90-100 度角。
2. 將中央處理器標示有金三角的那一端對齊插座上標識有小三角形符號的一角小
心地插入。
3. 最後再扣上固定拉桿即可。
中央處理器僅能以一個方向正確安裝。請勿強制將處理器裝入插槽，以避免弄彎
處理器的針腳和處理器本身！
123
4
