Asus TS-63 User manual

TS-6 Series
A
BInstalling a power supply unit (PSU)
Q2757
A
CInstalling an optical disk drive (ODD)
A
ARemoving the side cover and front bezel
A
DInstalling a hard disk drive (HDD)
12
2
1
1
3
R
1
2
A. Removing the side cover and the front bezel
1. Remove the two screws on the rear panel.
2. Push back the side cover towards the rear panel.
3.Holdthefrontbezel’sbottompartandpullitoutfromthesixtabsonthechassis.
B. Installing a power supply unit
1.SlidethePSUintotheslotuntilitsnuglytthemetalrail.
2. Secure with screws.
C. Installing an optical disk drive
1. Insert the drive bracket locks into the ODD holes. The drive bracket lock marked with “L” is for the left side, and the one
marked with “R” is for the right side.
2. Insert the ODD into the bay holes. You will hear a clicking sound, which means that the ODD is securely locked into the
bay.
D. Installing a hard disk drive
1. Unlock screws on the HDD cage.
2. Pull out the cage so as to loosen the four hooks (A).
3. Get the HDD cage outside then lock the HDD on both sides.
4. Align the HDD cage with the four hooks (A) and push the HDD cage in.
5. Secure with screws.
English
continued at the back
Deutsch
A. Entfernen der Seitenabdeckung
und der Frontblende
1. Entfernen Sie die zwei Schrauben an der Rückwand.
2. Drücken Sie die Abdeckung in Richtung Rückwand.
3. Halten Sie die Frontblende am unteren Teil und ziehen
Sie vorsichtig, bis sie komplett entfernt ist.
B. Installieren des Netzteils (PSU)
1. Schieben Sie das Netzteil in den Schacht, bis es in der
Metallschiene einrastet.
2. Sichern Sie das Netzteil mit Schrauben.
C. Installieren eines opt. Laufwerks
1. Stecken Sie die Laufwerksbefestigungsklammern in
die vorgesehenen Löcher. Die Klammern sind mit L für
Links und R für Rechts markiert
2. Schieben Sie das Laufwerk in den Laufwerksschacht.
Sie werden ein Klickgeräusch hören, welches Ihnen
mitteilt, dass das Laufwerk sicher im Schacht befestigt
ist.
D. Installieren einer Festplatte
1.LösenSiedieSchraubenamFestplattenkäg.
2.ZiehenSiedenKägausdenvierHakenheraus.
3.WennderKägherausgenommenist,befestigenSie
die Festplatte an beiden Seiten.
4.RichtenSiedenKäganden4Hakenausunddrücken
Sie ihn hinein.
5.SichernSiedenKägmitSchrauben.
Français
A. Retirer le panneau latéral et le
capot avant
1.Retirezlesdeuxvisdupanneauarrière.
2.Faitescoulisserlepanneaulatéralversl’arrière.
3.Tenezlecapotavantparlebasetretirez-ledessix
onglets du châssis.
B.Installerunblocd’alimentation
1.Faitescoulisserleblocd’alimentationdansleslot,
jusqu’àqu’ilsoitbienencastrésurlesrails.
2.Fixezàl’aidedevis.
C. Installer un lecteur optique
1. Insérez les crans du support dans les ouvertures du
lecteur optique. Le cran marqué “L” est destiné au côté
gauche, et celui marqué “R” pour le côté droit.
2. Insérez le lecteur dans la baie. Vous entendrez un clic,
signiantlelecteurestbienxéàlabaie.
D. Installer un disque dur
1. Débloquez les vis du compartiment pour disque dur.
2. Retirez le compartiment pour disque dur afin de
desserrer les quatre crochets (A).
3.Sortezlecompartimentand'yxerlesdeuxcôtésdu
disque dur.
4. Faites correspondre le compartiment pour disque
durauxquatrecrochets(A),puisinsérez-ledansle
châssis.
5.Fixezàl’aidedevis.
E spañol
A. Retirando la cubierta lateral y
bisel fronta
1. Retire los dos tornillos del panel trasero.
2. Deslice la cubierta lateral en la dirección de la parte
trasera.
3. Sujete la parte inferior del bisel frontal y desenganche
lasseischasinsertadasenelchasis.
B. Instalando una fuente de
alimentación
1. Deslice la fuente de alimentación en su zócalo hasta
que se ajuste a sus railes.
2. Asegure la fuente de alimentación con tornillos.
C. Instalando una unidad óptica
1. Inserte las pestañas de los soportes metalicos en los
agujeros de la unidad óptica. La pestaña etiquetada
“L” corresponde a la parte izquierda, y la pestaña
etiquetada “R” corresponde a la parte derecha.
2. Inserte la unidad óptica en su zócalo. Al hacere esto,
escuchará un sonido “clic” que le indicará que la unidad
ha sido insertada y bloqueada correctamente.
D. Instalando un disco duro
1. Retire los tornillos de la carcasa de sujección del disco
duro.
2. Retire la carcasa de sus cuatro ganchos (A).
3. Inserte el disco duro en esta carcasa.
4. Alinee la carcasa a los cuatro ganchos (A) y empuje
ésta de nuevo en su lugar.
5. Vuelva a asegurar la carcasa con sus tornillos.
Русский
A. Снятие боковой стенки и передней
панели
1. Открутитедвавинтаназаднейпанели.
2. Сдвиньтебоковуюстенкуназад.
3. Осторожноснимитепереднююпанель,удерживаяееза
нижнюючасть.
B. Установка PSU
1. ВставьтеитолкайтеPSUпокаоннеокажетсянаместе.
2. Закрепитееговинтами.
C. Установка ODD
1. ВставьтекронштейнывотверстияODD.Сотметкой"R"на
правуюсторону,сотметкой"L"-налевую.
2.Вставьте ODDв отсек. Выуслышите щелчок,который
означает,чтоODDзакрепленвотсеке.
D. Установка HDD
1.ОткрутитевинтынаблокеHDD.
2.Выньтеблок,ослабивчетырезажима(А).
3.ВставьтеHDDвнутрьизакрепитесобеихсторон.
4. СовместитеблокHDDсчетырьмязажимами(А)изадвиньте
еговнутрь.
5. Закрепитееговинтами.
繁體中文
A.移除側面板和前面板
1.移除側面板上的兩顆螺絲。
2.朝後面板方向推出側面板。
3.握住面板下方,小心拉出前面板直到與機殼完全分
離。
B.安裝電源供應裝置(PSU)
1.將電源緩緩滑進插槽直到其正好卡入金屬軌中。
2.拴緊螺絲。
C.安裝光碟機(ODD)
1.將光碟機的支架鎖扣插入光碟機的孔中。光碟機支
架鎖上有「L」標記的為左側；有「R」標記的為右
側。
2.將光碟機插入插槽中。直到聽到扣合的聲音時，表示
光碟機已完全鎖入插槽。
D.安裝硬碟機(HDD)
1.移除硬碟匣上的螺絲。
2.鬆開四個掛鉤(A)同時將硬碟匣推出。
3.取出硬碟匣至機殼外, 將硬碟置入並用螺絲固定兩
側。
4.將硬碟匣推入槽位並扣合其內側的四個掛鉤(A)”
5.拴緊硬碟匣螺絲。
簡體中文
A.移除側面板和前面板
1.擰掉背面板上的兩顆螺絲。
2.朝後面板方向推出側面板。
3.握住面板下方,小心拉出前面板直到与機箱完全分
離。
B.安裝電源供應設備(PSU)
1.將電源緩緩滑進插槽直到其正好卡入金屬軌中。
2.擰緊螺絲。
C.安裝光驅(ODD)
1.將光驅的支架鎖扣插入光驅的孔中。光碟機支架鎖上
有“L”標記的為左側；有“R”標記的為右側。
2.將光驅插入插槽中。當您聽到扣合的聲音時，說明光
驅已成功鎖入了插槽。
D.安裝硬盤(HDD)
1.從硬盤外盒上卸掉螺絲。
2.拉出外盒，松開四個金屬鉤（A)。
3.取出硬盤外盒並將硬盤用螺絲鎖進其兩側。
4.將硬盤外盒推入槽位並扣合其內側的四個金屬鉤（
A）。
5.擰緊外盒外側螺絲。
한국어
A.측면커버와전면패널제거
1.후면부패널의나사2개를제거해주십시오.
2.측면부커버를뒷쪽으로밀어주십시오.
3.전면패널의하단부분을잡고케이스의6개탭으로
부터끌어당겨주십시오.
B.전원공급유닛설󲼭
1.PSU가금속레일에맞도록PSU를슬롯에삽입해주
십시오.
2.나사로조여주십시오.
C.옵티컬디스크드라이브설󲼭
1.ODD나사구멍에드라이브브래킷잠금장󲼭를삽입
해주십시오.드라이브브래킷잠금장󲼭에"L"표시
가되어있는부분이좌측부분이고,"R"표시가되어
있는부분이우측입니다.
2.ODD를베이에넣어주십시오.ODD가베이에안전
하게장착이되면‘딸깍’소리가납니다.
D.하드디스크설󲼭
1.HDD케이지나사를풀어주십시오.
2.케이지를밖으로당겨4개의고리(A)를느슨하게해
주십시오.
3.HDD를케이지에넣고4개의나사로조여완전히고
정시켜주십시오.
4.HDD케이지를4개의고리(A)에맞춘후,안으로밀
어주십시오.
5.나사로고정시켜주십시오.
4
A
AA
A
2
4
5
3
1
A
Türkçe
A.Yankapağınveönyüzün
 çıkarılması
1.Arkapaneldekiikividayıçıkarın.
2.Yankapağıarkapaneledoğruitin.
3.Önkısmınaltparçasınıtutunveşasidekialtısekme
yerindendışarıçekin.
B.Güçbeslemeünitesinintakılması
1.MetalrayatakılıncayakadarPSU’yuyuvayakaydırın.
2.Vidalarıkullanaraksabitleyin.
C.Optikdisksürücüsünetakılması
1.SürücüdesteğiniODDdeliğineyerleştirin.“L”harile
işaretlenensürücüdestekkilidisoltarafiçindirve“R”
harbulunanisesağtarafiçindir.
2.ODD’yiyuvadeliklerinetakın.Birtıksesiduyacaksınız,
buODD’ninyuvayasağlamşekildekilitlendiğini
gösterir.
D. Sabit disk sürücüsünün
 takılması
1.HDDkasasındakividalarısökün.
2.Kasayıdışarıçekin,böylecedörtçengeli(A)de
gevşetin.
3.HDDkasasınıdışarıalın,ardındanHDD’yiheriki
tarafa kilitleyin.
4.HDDkasasıdörtçengel(A)ilehizalayınveHDD
kasasınıiçeriitin.
5. Vidalar ile sabitleyin.

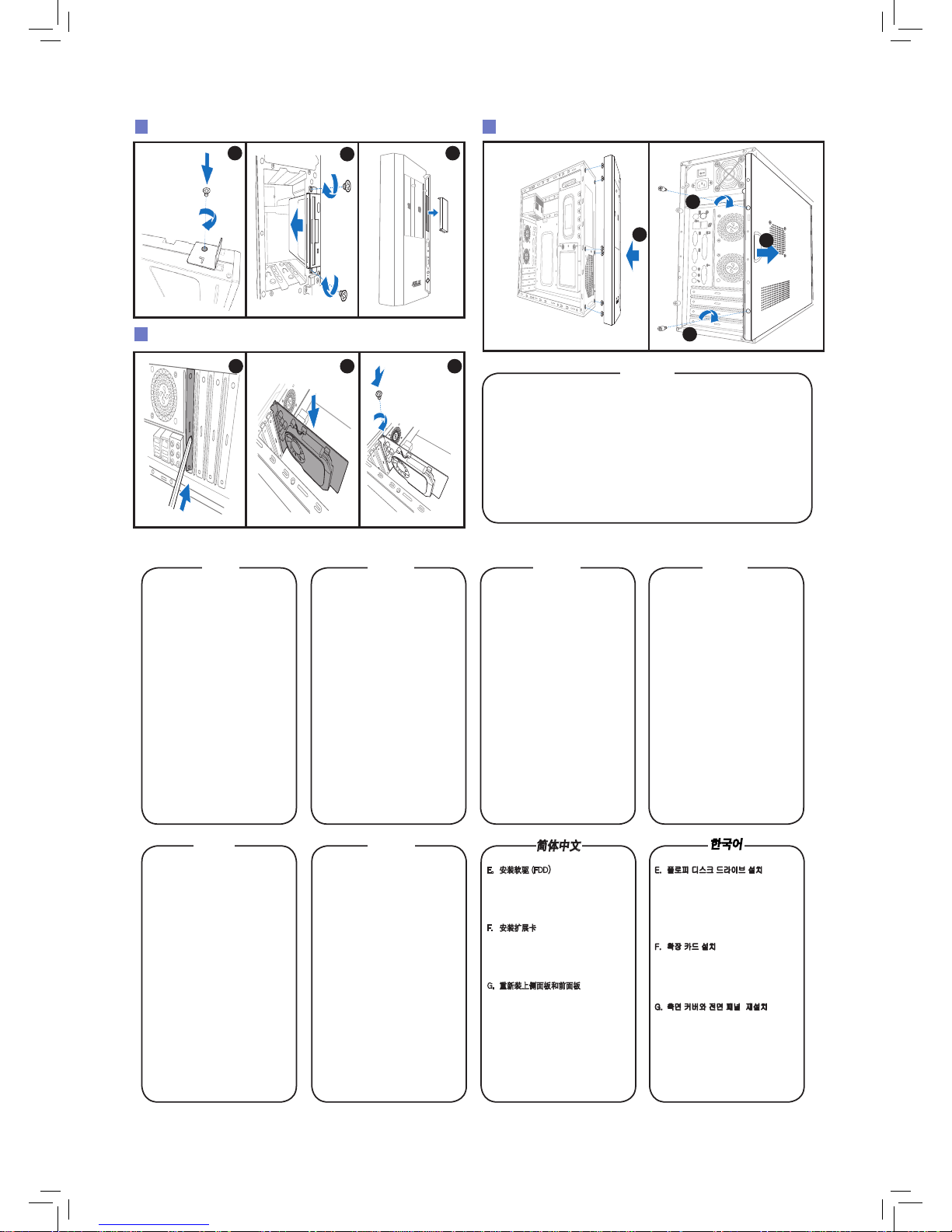

TS-6 Series, continued
A
EInstallingaoppydiskdrive(FDD)
A
GReinstalling the side cover and front bezel
A
FInstalling an expansion card
E. Installingaoppydiskdrive
1. Attach the metal brackets on both sides (“L” for left side, “R” for right side), then secure with screws.
2.Inserttheoppydriveintothebay,thensecurewithscrews.
3.Inthefrontbezel,pushtheoppydrivecoveroutwardstoremoveit.
F. Installing an expansion card
1. Using a screwdriver, remove the knock-down metal cover of the slot that you want to use.
2.Alignthecardconnectorwiththeslot,thenpressrmlyuntilthecardiscompletelysealedontheslot.
3.Securetheexpansioncardwithascrew.
G. Reinstalling the side cover and the front bezel
1.Insertthefrontbezel'ssixtabstothematchingloopsinthechassis.
2. Push the side cover towards the front bezel.
3. Secure the screws on the rear panel.
English
1 2 3
123
12
3
3
15G067353000
Deutsch
E. Installieren eines Diskettenlaufwerks
1.BefestigenSiemitdenSchraubendiebeiden
L-förmigen Metallhalterungen (L für Links und R für
Rechts) an beiden Seiten des Diskettenlaufwerks.
2. Schieben Sie das Laufwerk in den Laufwerksschacht
und sichern Sie s mit Schrauben.
3. Drücken Sie zum Lösen die Laufwerksabdeckung
heraus.
F. Installieren einer Erweiterungskarte
1. Entfernen Sie mit einem Schraubenzieher die
Metallabdeckung gegenüber des Steckplatzes, den
Sie benutzen möchten.
2. Richten Sie den Kartenanschluss am Steckplatz
aus und drücken Sie dann die Karte hinein, bis sie
vollständig im Steckplatz eingesteckt ist.
3. Sichern Sie die Erweiterungskarte mit einer
Schraube.
G. Wiederanbau der Seitenabdeckung
und der Frontblende
1. Haken Sie die sechs scharnierähnlichen Laschen am
Gehäuse ein.
2. Drücken Sie die Seitenabdeckung in Richtung der
Frontblende.
3. Drehen Sie die Schrauben an der Rückwand ein.
Français
E. Installer un lecteur de disquettes
1.Fixezàl’aidedevislesdeuxpiècesmétalliquesde
partetd’autredulecteur(“L”pourlecôtégauche,“R”
pourlecôtédroit).Puisxezàl’aidedevis.
2.Insérezlelecteurdanslabaie,puisxezàl’aidede
vis.
3.Poussezdel’intérieurlecachedelabaiedulecteur
dedisquettespourl’extraire.
F. Installerunecarted’extension
1.Al’aided’untournevis,retirezlecachemétallique
amovible du slot que vous comptez utiliser.
2. Alignez le connecteur de la carte avec le slot, puis
enfoncezfermementlacartejusqu’àcequ’ellesoit
complètementinséréedansleslot.
3.Fixezlacarted’extensionàl’aided’unevis
G. Réinstaller le panneau latéral et le
capot avant
1.Insérezlessixcharnièresducapotavantdansles
anneauxcorrespondantsduchâssis.
2. Faites coulisser le panneau latéral vers le capot
avant.
3.Revissezlepanneauarrière.
E spañol
E. Instalando una unidad de diskette
1. Inserte y atornille los dos soportes metalicos (“L” para
la parte izquierda y “R” para la parte derecha).
2. Inserte la unidad de diskette en su carcasa,
asegurando ésta con tornillos.
3. Empuje la cubierta del zócalo para diskette (en el
bisel frontal) para desenganchar ésta.
F. Instalación de una tarjeta de expansión
1. Usando un destornillador, retire la cubierta metalica
del zócalo que desee usar.
2. Alinee el conector de la tarjeta con el zócalo, y
presione firmemente hasta que la tarjeta este
completamente insertada en éste.
3. Empujeelbloqueodelatarjetadeexpansiónenel
panel trasero para asegurar el zócalo.
G. Reinstalando la cubierta lateral y
bisel frontal
1.Insertelasseischasdelbiselfrontalenloszócalos
correspondientes del chasis.
2. Deslice la cubierta lateral hacia la parte frontal.
3. Atornille los tornillos del panel trasero.
繁體中文
E. 安裝磁碟機(FDD)
1.在磁碟機的兩側裝上金屬支架（「L」為左，側「R」
為右側），並用螺絲固定。
2.將磁碟機插入槽位中，並用螺絲固定。
3.從面板內側將磁碟機檔板往外推以方便取下。
F. 安裝擴充卡
1.用螺絲起子移除欲安裝擴充卡的插槽檔板。
2.將擴充卡插入插槽中直至完全固定。
3.以螺絲將擴充卡固定在插槽支架上。
G. 重新裝上側面板和前面板
1.將前面板按照圖示的箭頭方向安裝到機殼上並扣合。
2.朝前面板方向推進側面板。
3.拴緊側面板上的螺絲
簡體中文
E. 安裝軟驅(FDD)
1.在軟驅的兩側裝上金屬支架（“L”為左，側“R”為
右側），並用螺絲固定。
2.將軟驅插入槽位中，並用螺絲固定。
3.揭開前面板上的驅動器蓋以露出軟驅的正面。
F. 安裝擴展卡
1.用螺絲起子拆掉您想要安裝擴展卡的插槽旁邊的金
屬條。
2.將擴展卡插入插槽中，請確認其完全牢固地咬合。
3.將擴展卡兩插槽兩端的鎖扣扣合。
G. 重新裝上側面板和前面板
1.將前面板按照圖示的箭頭方向安裝到機箱上並扣合。
2.朝前面板方向推進側面板。
3.擰緊背面板上的螺絲。
한국어
E. 플로피디스크드라이브설󲼭
1.금속 브래킷을 플로피 디스크 드라이브의 양쪽
("L"좌측 ,"R"우측 ) 에부착한후 ,나사로고정해
주십시오 .
2.플로피디스크드라이브를베이안에넣고 ,나사로
고정해주십시오 .
3.플로피 드라이브 커버를 밖으로 밀어서 분리해
주십시오 .
F. 확장카드설󲼭
1.드라이버를 사용하여 사용하려는 슬롯의 금속
커버를제거해주십시오 .
2.카드커넥터를슬롯에맞추고카드가슬롯에완전히
고정될때까지눌러주십시오 .
3.나사로확장카드를고정시켜주십시오 .
G. 측면커버와전면패널재설󲼭
1.전면 패널 테두리에 위󲼭한 6 개의 탭을 케이스
고리에걸어주십시오 .
2.측면부커버를전면패널방향으로밀어주십시오 .
3.후면부패널의나사를조여주십시오 .
E. Установка дисковода
1. Установитеизакрепитекронштейнынаобеихсторонах
дисковода("L"длялевой,"R"дляправой).
2. Вставьтедисководвотсекизакрепитееговинтами.
3. Удалитезащитнуюкрышкуспереднейпанели.
F. Установка карт расширения
1. Спомощьюотверткиудалитеметаллическуюпластину
напротивслота,которыйвыхотитеиспользовать.
2. Совместитеразъемкартысослотомрасширения,затем
надавите,покакартаневойдетвслот.
3. Установитеметаллическуюпланкудлязакрепленияслота.
G. Установка боковой стенки и передней
панели
1. Вставьтезамкипереднейпанеливотверстиянакорпусеи
прижмите.
2. Толкнитестенкупонаправлениюкпереднейпанели.
3. Закрутитевинтыназаднейпанели.
Русский
Türkçe
E. Floppydisksürücüsününtakılması
1.Metaldestekleriherikitarafa(“L”soltaraf,“R”sağ
taraf)takın,ardındanvidalarıkullanaraksabitleyin.
2.Floppysürücüsünüyuvayatakın,ardındanvidaları
kullanarak sabitleyin.
3.Önkısımda,oppysürücüsününkapağınıçıkarmak
içindışarıitin.
F. Genişletmekartınıntakılması
1.Tornavidakullanarakkullanmakistediğinizyuvanın
geçirmelimetalkapağınıçıkarın.
2.Kartkonektörünüyuvailehizalayın,ardındankart
yuvayatamamenoturuncayakadardüzgünşekilde
bastırın.
3.Genişletmekartınıvidailesabitleyin.
G. Yankapağınveönkısmınyeniden
 takılması
1.Önkısmınaltsekmesinişasidekiilgiliyerleretakın.
2.Yankapağıönkısmadoğruitin.
3.Arkapaneldekividalarısabitleyin.
