PL-X31 200Mbps HomePlug AV Ethernet Adapter Quick Start Guide
1
English
1. Package contents
• PL-X31 HomePlug AV Ethernet Adapter x 1
• AC power cord x 1
• LAN cable x 1
• Velcro x 1 (For Wall Mounting)
• Quick Start Guide x 1
• CD x 1
2.Specicationsummary
Port 1 x AC power port for 200 Mbps HomePlug
1 x 10/100 Mbps Ethernet port
PowerSupply AC 100-240V/50-60Hz
Dimension 112(W) X 80(D) X 27.2(H) mm
Powerline Speeds Up to 200 Mbps
Connection RJ45
LED Indicator Grouping
Reset
Power
Powerline Mode
HomePlug 1.0 Detect
Ethernet Link
Encryption 128-bit AES Encryption
Coverage Up to 5000 square foot home
Communication Distance Approx 300M (Varies depending on the electrical
environment)
Temperature&Humidity • Operating temperature: 0-40 oC
• Operating relative humidity: 10% to 85% non-
condensing
• Storage Temperature: 0-60 oC
• Storage Humidity: 10% to 85% non-condensing
Check that the following requirements are met:
• Your Ethernet network is set up and an Ethernet port is available on your
network.
3.SystemRequirements
Q4044_PL-X31.indb 1 8/14/08 2:15:21 PM

PL-X31 200Mbps HomePlug AV Ethernet Adapter Quick Start Guide
2
English
4.SettingupyourPL-X31
The PL-X31 HomePlug AV Ethernet Adapter enables you to enjoy lag-free network
computer games, and run media applications for video streaming and Voice Over
Internet Protocol (VoIP) calls.
1. Plug the Ethernet cable which is bundled in your PL-X31 package into a LAN
port on your router or switch in your network.
2. Plug the other end of your PL-X31 into a power outlet and connect the device
to a computer.
Note: Do not connect the PL-X31 to a power strip, extension cord, or surge protector
as this may prevent them from working properly or degrade the network performance.
• Each computer that will use the PL-X31 must have its TCP/IP settings
properly congured.
5.Knowingyourdevice
Front Panel
1 2 3 4 5 6
Q4044_PL-X31.indb 2 8/14/08 2:15:24 PM

PL-X31 200Mbps HomePlug AV Ethernet Adapter Quick Start Guide
3
English
Item Feature Description
1 Grouping Press for less than three seconds to start the grouping
connection setup process.
2 Reset button Press for three seconds to restore to the factory default
settings.
3 Power Power LED
• Solid green when the device is turned on.
• Off when the device is turned off.
4 Powerline Mode Link LED-Powerline network status
• Green when connected to a Powr line network.
• Off when no other compatible Powerline devices using
the same Powerline Network name are found.
5 HomePlug 1.0 Detect HomePlug 1.0 detect LED
• Blinking green when a HomePlug 1.0 device is found in
the Powerline network.
• Off when no other HomePlug 1.0 devices are found.
6 Ethernet Link Ethernet trafc LED
• Solid green when the Ethernet port is linked but there is
no activity.
• Blinking green when there is trafc between an Ethernet
port and the Powerline
• Off when Ethernet port is not linked.

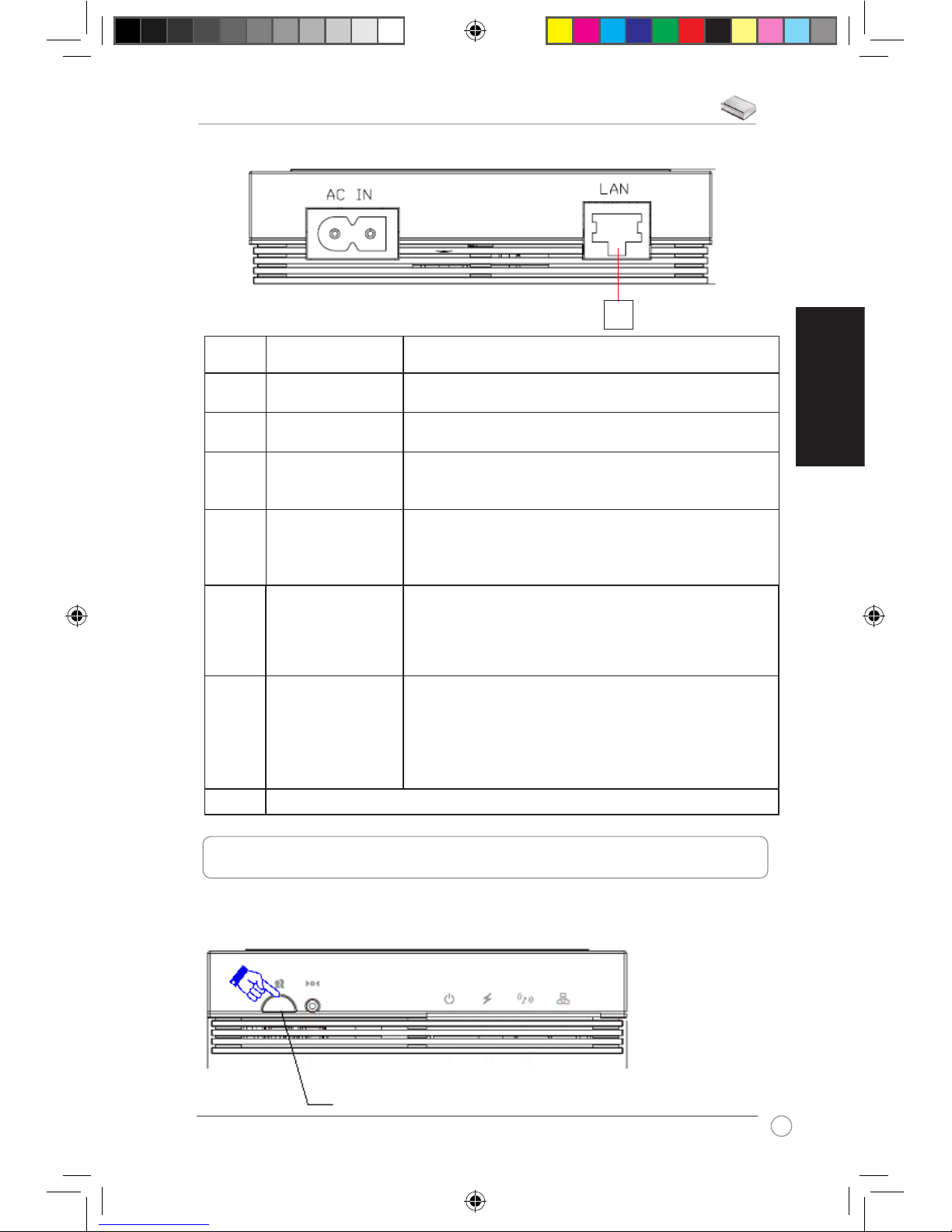

7 10/100 Mbps Ethernet Port
The data that you sent over the power line is encrypted to keep it secure.
6.Securitypairing(Optional)
PushGroupingbuttonforsecuritypairing
7
Rear Panel
Q4044_PL-X31.indb 3 8/14/08 2:15:26 PM

PL-X31 200Mbps HomePlug AV Ethernet Adapter Quick Start Guide
4
English
The Conguration Utility included in the bundled support CD allows you to set
up your own unique and encrypted Powerline network. The utility includes these
features: Browser-based Management and Online Monitoring.
Browser-based Management
The setup utility allows you to easily congure your PL-X31 from any computer
running on Windows 2000, Windows XP, or Windows Vista platform. The utility
allows you to set up a Powerline Network.
OnlineMonitoring
The PL-X31’s front panel LEDs provide an easy way to monitor its status and
activity.
Installing the software:
To install the software:
1. Insert the PL-X31 Resource CD into the optical drive of your computer that is
connected to your router.
2. Follow the Installation Wizard to install the ASUS PL-X31 Utility application.
3. Click Close to nish the wizard.
After installing the application, double click the PL-X31 icon to start
conguring the PL-X31 device.
7.SoftwareInstallation(Optional)
Q:ThePL-X31utilitycannnotdetectthedevices.
A: Press the Reset button to restore the device to its factory default setting.
Q:AfterchangingthenetworknameusingthePL-X31utility,thePowerline
devices stopped communicating.
A: To restore the communication with the Powerline devices, do the following:
1. Launch the PL-X31 utility and select the Privacy tab.
2. Click the UseDefault(PublicNetwork) button.
3. Select the Main tab, and check that the utility detects all the devices in your
Powerline network.
8. Troubleshooting Tips
Q4044_PL-X31.indb 4 8/14/08 2:15:26 PM

Snelle startgids voor PL-X31 HomePlug AV Ethernetadapter van 200 Mb/s
5
Nederlands
1. Inhoud van de verpakking
• Pl-X31 HomePlug AV Ethernetadapter x 1
• Netvoedingssnoer x 1
• LAN-kabel x 1
• Klittenband x 1 (voor wandmontage)
• Snelle startgids x 1
• Cd x 1
2.Samenvattingvanspecicaties
Poort 1 x wisselstroomaansluiting voor 200 Mbps netstekker
1 x 10/100 Mbps Ethernetaansluiting
Voeding AC 100-240V/50-60Hz
Afmetingen 112(B) X 80(D) X 27,2(H) mm
Netwerksnelheid Maximaal 200 Mb/s
Aansluiting RJ45
Led-indicator Groepering
Reset
Voeding
Powerlinestand
HomePlug 1.0 gedetecteerd
Ethernetverbinding
Versleuteling 128-bits AES Encryption
Dekking Maximaal 450 m2binnenshuis
Communicatieafstand Ca 300 M (afhankelijk van elektrische omgeving)
Temperatuur & vochtigheid • Bedrijfstemperatuur: 0-40 oC
• Relatieve bedrijfsvochtigheid: van 10% tot 85% niet
condenserend
• Opslagtemperatuure: 0-60 oC
• Opslagvochtigheid: van 10% tot 85% niet
condenserend
Controleer of aan de volgende eisen is voldaan:
• Uw Ethernetnetwerk is ingesteld en er is een Ethernetport op het netwerk
beschikbaar.
3.Systeemeisen
Q4044_PL-X31.indb 5 8/14/08 2:15:28 PM

Snelle startgids voor PL-X31 HomePlug AV Ethernetadapter van 200 Mb/s
6
Nederlands
5. Kennismaking met het apparaat
Voorpaneel
1 2 3 4 5 6

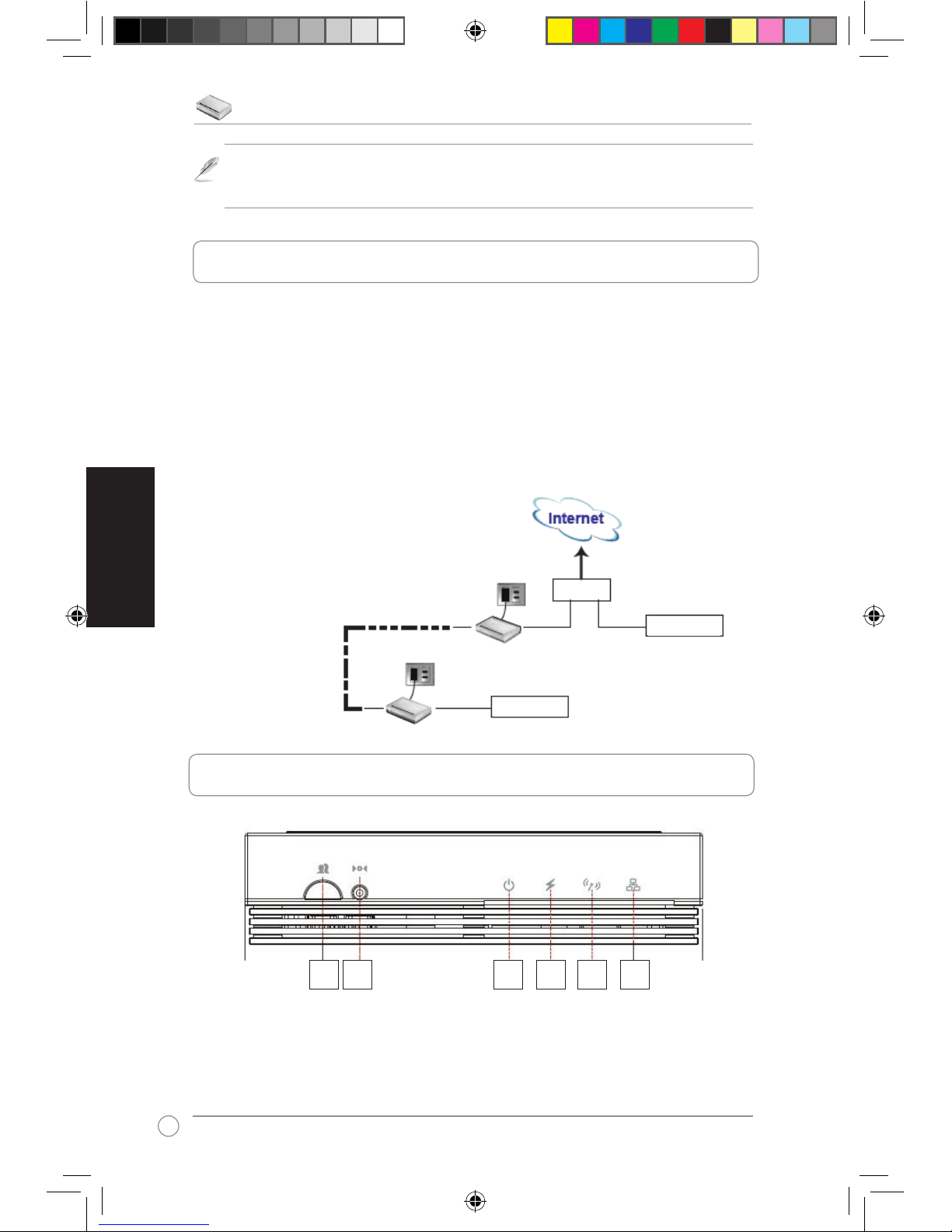

4. Instelling van de PL-X31
De PL-X31 HomePlug AV Ethernetadapter maakt het mogelijk netwerkspellen te
spelen zonder vertraging en mediatoepassingen te draaien voor videostreaming en
gesprekken met Voice Over Internet Protocol (VoIP).
1. Plug the Ethernetkabel, die met de PL-X31 geleverd is, in een LAN-
aansluiting van de router of switch in het netwerk.
2. Steek het andere uiteinden van de PL-X31 in een stopcontact en sluit het
apparaat op een computer aan.
Opmerking:Sluit de PL-X31 niet aan op een tafelcontactdoos, een verlengsnoer
of een overspanningsbeveiliging, aangezien dit de goede werking van het netwerk
nadelig kan beïnvloeden.
Powerlinenetwerk
(altijd versleuteld)
• Op elke computer die de PL-X31 gebruikt moet TCP/IP correct gecongureerd
zijn.
Q4044_PL-X31.indb 6 8/14/08 2:15:31 PM

Snelle startgids voor PL-X31 HomePlug AV Ethernetadapter van 200 Mb/s
7
Nederlands
Nummer Naam Omschrijving
1 Groepering Minder dan drie seconden ingedrukt houden om het proces
voor het maken van een groepsverbinding te starten.
2 Resetknop Drie seconden ingedrukt houden om de fabrieksstandaard
te herstellen.
3 Voeding Controlelampje
• Brandt groen als het apparaat ingeschakeld is.
• Uit als het apparaat uitgeschakeld is.
4 Powerlinestand Verbindingsled – Toestand van Powerline-netwerk
• Groen als er verbinding is met een Powerline-netwerk.
• Uit als er geen andere Powerline-aparaten zijn met
dezelfde Powerline-netwerknaam.
5 HomePlug 1.0
gedetecteerd
HomePlug 1.0 detectieled
• Knippert groen als er een HomePlug 1.0-apparaat is
gevonden in het Powerline-netwerk.
• Uit als er geen andere HomePlug 1.0-apparaten zijn
gevonden.
6 Ethernetverbinding Ethernetverkeersled
• Brandt groen als er een Ethernetkabel is aangesloten
zonder dat er activiteit op het netwerk is.
• Knippert groen als er verkeer is tussen een
Ethernetaansluiting en Powerline
• Uit als er geen Ethernetkabel is aangesloten.
7 10/100 Mbps Ethernetaansluiting
7
Achterpaneel
6.Parenvoorbeveiliging(optioneel)
DrukopdeknopGroeperen(Grouping)omde
beveiliging in te stellen
De gegevens die u via het lichtnet verzendt zijn versleuteld om auisteren te
voorkomen.
Q4044_PL-X31.indb 7 8/14/08 2:15:32 PM

Snelle startgids voor PL-X31 HomePlug AV Ethernetadapter van 200 Mb/s
8
Nederlands
V: Het hulpprogramma PL-X31 detecteert de apparaten niet.
A: Druk op de Reset-knop om het apparaat in de fabrieksstandaard terug te zetten.
V:NadatdenetwerknaamveranderdismethethulpprogrammaPL-X31,isde
communicatie van de Powerline-apparaten gestopt.
A: Om de communicatie met de Powerline-apparaten weer te starten, doet u het
volgende:
1. Start het hulpprogramma PL-X31 en klik op de tab Privacy.
2. Klik op de knop Use Default (Public Network) (Standaard (openbaar
netwerk) gebruiken).
3. Klik op de tab Main en controleer of het programma alle apparaten in het
Powerline-netwerk detecteert.
8. Tips voor het oplossen van problemen
Het conguratieprogramma op de meegeleverde cd maakt het mogelijk dat u uw
eigen unieke, versleutelde Powerline-netwerk instelt. Het programma biedt onder
andere: Op de browser gebaseerd beheer en On-line-monitoring.
Opdebrowsergebaseerdbeheer
Met dit programma kunt u de PL-X31 congureren vanaf een computer met
Windows 2000, Windows XP of Windows Vista. Hiermee stelt u een Powerline-
netwerk in.
On-line-monitoring
Met de lampjes op het voorpaneel van de PL-X31 controleert u de toestand en de
activiteit.
Software installeren:
Software installeren:
1. Leg de PL-X31 Resource-cd in het optische station van een computer die op
de router is aangesloten.
2. Volg de instructies van de installatiewizard om het hulpprogramma van de
ASUS PL-X31 te installeren.
3. Klik op Close (Sluiten) om de wizard af te sluiten.
Nadat de toepassing geïnstalleerd is, dubbelklikt u op het pictogram PL-X31
om de conguratie van het PL-X31-apparaat te starten.
7.Software-installatie(optioneel)
Q4044_PL-X31.indb 8 8/14/08 2:15:33 PM

Guide de démarrage rapide de l’adaptateur Ethernet HomePlug AV 200Mbps PL-X31
9
Français
1. Contenu de la boîte
• Adaptateur Ethernet HomePlug AV Pl-X31 x 1
• Cordon d’alimentation x 1
• Câble réseau x 1
• Velcro x 1 (Pour xation murale)
• Guide de démarrage rapide x 1
• CD x 1
2.Résumédesspécications
Port 1 x port d’alimentation (CA) pour une connexion
Homeplug 200 Mbps
1 x port Ethernet 10/100 Mbps
Alimentation CA 100-240/50-60Hz
Dimensions 112(L) X 80(P) X 27.2(H) mm
Vitesse sur courant porteur Juqu’à 200 Mbps
Connexion RJ45
Indicateur LED Groupage
Réinitialisation
Alimentation
Mode courant porteur
Détection HomePlug 1.0
Lien Ethernet
Chiffrement AES 128-bits
Couverture Juqu’à 465m2
Distance de communication Environ 300M (varie selon l’environnement électrique)
Température & Humidité • Température de fonctionnement : 0-40 oC
• Humidité de fonctionnement : 10% à 85% sans
condensation
• Température de stockage : 0-60 oC
• Humidité de stockage : 10% à 85% sans condensation
Assurez-vous que votre réseau puisse satisfaire aux exigences suivantes :
• Réseau Ethernet conguré avec un port Ethernet disponible.
• Un ordinateur dont les paramètres TCP/IP sont correctement congurés pour
être utilisé avec le PL-X31.
3.Prérequissystème
Q4044_PL-X31.indb 9 8/14/08 2:15:36 PM

Guide de démarrage rapide de l’adaptateur Ethernet HomePlug AV 200Mbps PL-X31
10
Français

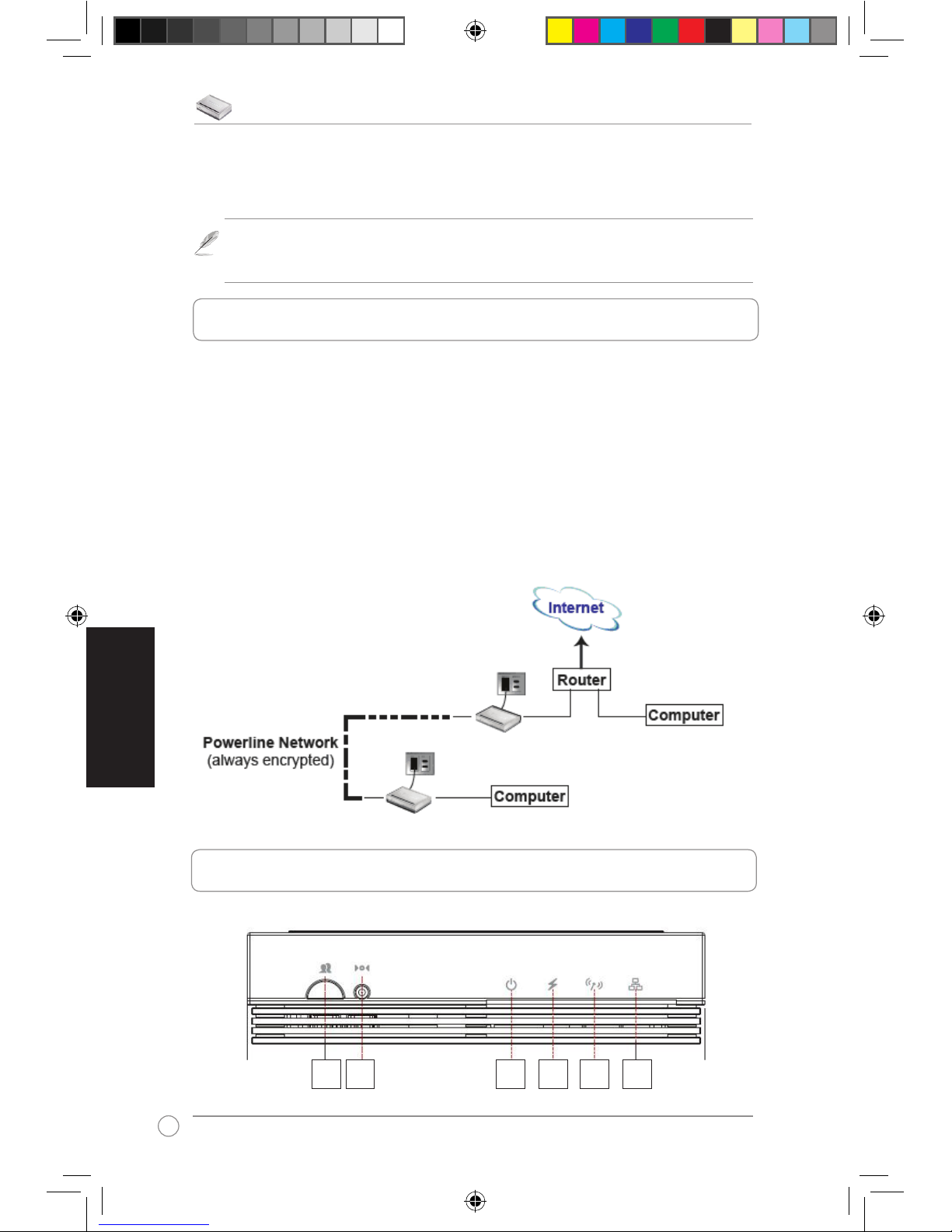

5. Faire connaissance avec votre appareil
Panneau avant
1 2 3 4 5 6
4.CongurervotrePL-X31
Le PL-X31 vous permet de proter de vos jeux réseau favoris sans subir de lag
(décalages) et exécuter vos applications multimédia de streaming vidéo ou de Voix
sur IP.
1. Connectez le câble réseau accompagnant le PL-X31 au port LAN du routeur
ou du switch de votre réseau.
2. Raccordez votre PL-X31 à une prise électrique et connectez-le ensuite à
votre ordinateur.
Note : Ne connectez pas le PL-X31 à une multiprise, une rallonge ou un
parasurtenseur car cela peut empêcher l’appareil de fonctionner correctement ou
dégrader les performances du réseau.
Routeur
Ordinateur
Ordinateur
Réseau à courant porteur
(toujours chiffré)
Q4044_PL-X31.indb 10 8/14/08 2:15:39 PM

Guide de démarrage rapide de l’adaptateur Ethernet HomePlug AV 200Mbps PL-X31
11
Français
N° Fonction Description
1 Groupage Appuyer moins de 3 secondes sur ce bouton permet de
lancer le processus de groupage.
2 Réinitialisation Permet de restaurer les paramètres par défaut de l’appareil
en maintenant le bouton de réinitialisation enfoncé pendant
3 secondes.
3 Alimentation LED d’alimentation
• Apparaît verte lorsque l’appareil est alimenté.
• Éteinte lorsque l’appareil n’est pas alimenté.
4 Mode courant
porteur
LED de lien - État du réseau à courant porteur
• Apparaît verte lorsque l’appareil est connecté au réseau
à courant porteur.
• Éteinte lorsqu’aucun autre dispositif compatible utilisant
le réseau à courant porteur n’a été détecté.
5 Détection HomePlug
1.0
LED de détection HomePlug
• Clignote lorsqu’un dispositif HomePlug 1.0 a été détecté
sur le réseau à courant porteur.
• Éteinte lorsqu’aucun dispositif HomePlug 1.0 n’a été
détecté.
6 Lien Ethernet LED de trac Ethernet
• Apparaît verte lorsque le port Ethernet est lié mais
aucune activité de données n’est détectée.
• Clignote lorsque des données sont transmises entre le
port Ethernet et le réseau à courant porteur.
• Éteinte lorsque le port Ethernet n’est pas lié.

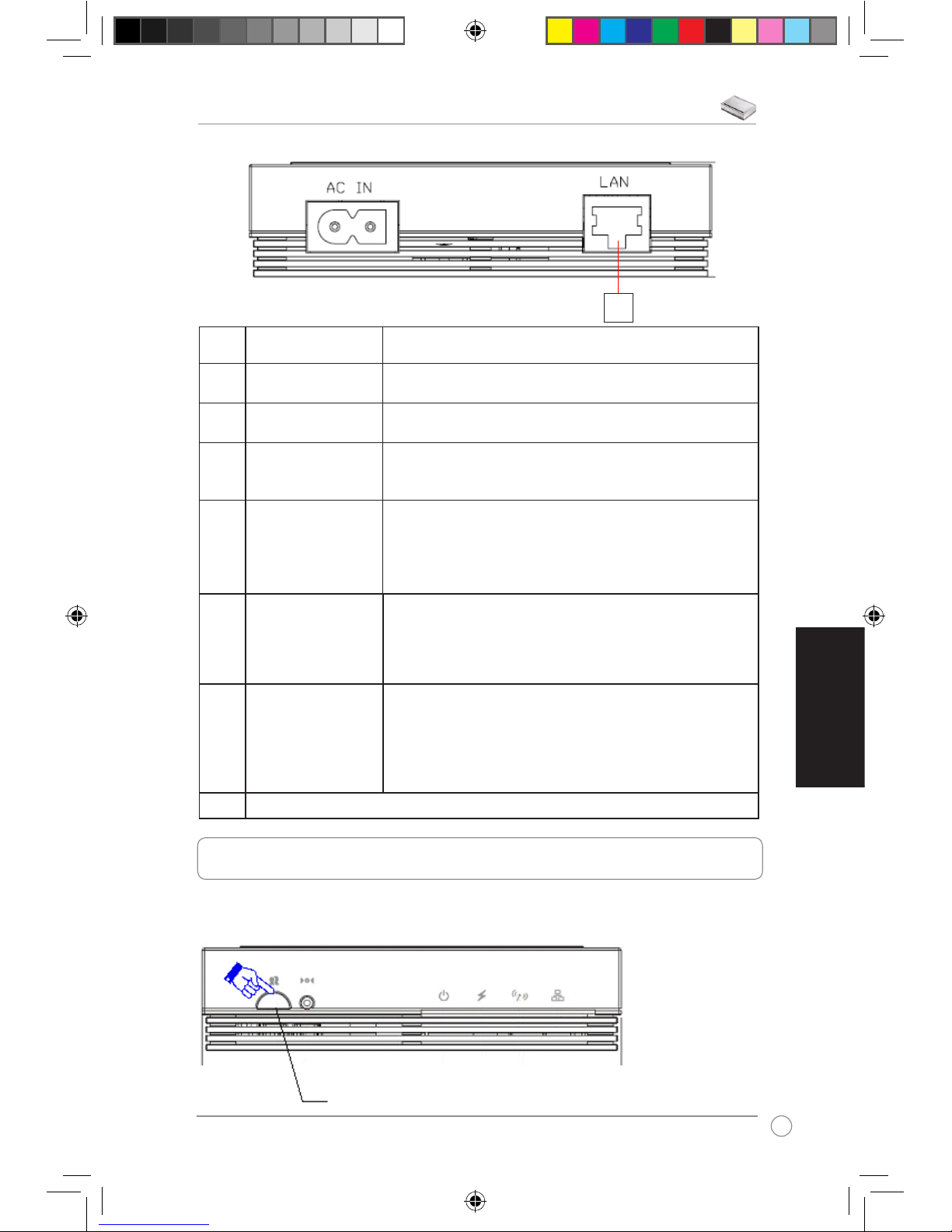

7 Port Ethernet 10/100 Mbps
7
Panneauarrière
6.Groupagedesécurité(Optionnel)
Appuyezsurceboutonpourlegroupagedesécurité
Les données transmises sur le réseau à courant porteur sont chiffrées pour
sécuriser le réseau.
Q4044_PL-X31.indb 11 8/14/08 2:15:40 PM

Guide de démarrage rapide de l’adaptateur Ethernet HomePlug AV 200Mbps PL-X31
12
Français
Q : L’utilitaire du PL-X31 ne parvient pas à détecter tous les dispositifs.
R : Appuyez pendant 3 secondes sur le bouton de restauration des paramètres
d’usine.
Q:Lesdispositifsnefonctionnentplusaprèsavoirutilisél’utilitairede
congurationpourmodierlenomduréseau.
R : Suivez les étapes ci-dessous pour restaurer la communication entre les
dispositifs réseau sur le réseau à courant porteur :
1. Lancez l’utilitaire de conguration du PL-X31 et cliquez sur l’onglet Privacy
(Vie privée).
2. Cliquez sur le bouton Use Default (Par défaut).
3. Sélectionnez l’onglet Main (Général) et vériez que l’utilitaire a bien détecté
tous les dispositifs PL-X31 de votre réseau à courant porteur.
8. Astuces de dépannage
Votre appareil est accompagné d’un CD de support contenant un utilitaire de
conguration vous permettant de créer un réseau privé sécurisé. Les fonctions
suivantes permettant de simplier l’installation et la gestion de l’appareil.
Application de gestion sur navigateur
L’utilitaire de conguration vous permet de congurer en toute simplicité votre
PL-X31 à partir de n’importe quel ordinateur de bureau ou ordinateur portable
fonctionnant sous Windows 2000/XP/Vista. L’utilitaire vous permet de congurer le
nom du réseau à courant porteur.
Surveillance du statut de fonctionnement
Les voyants lumineux (LED) localisés sur la façade avant du PL-X31 facilitent la
surveillance du statut de l’appareil.
Installation du logiciel :
Pour installer le logiciel :
1. Insérez le CD de support du PL-X31 dans le lecteur de CD-ROM de l’ordinateur
connecté au PL-X31. Le CD démarre automatiquement.
2. L’assistant de conguration lance le processus d’installation de l’utilitaire du
PL-X31.
3. Une fois l’installation terminée, appuyez sur Close (Fermer) pour quitter
l’assistant de conguration.
Après avoir installé le PL-X31, double-cliquez sur l’icône pour démarrer
la conguration de l’appareil.
7.Installationdulogiciel(Optionnel)
Q4044_PL-X31.indb 12 8/14/08 2:15:41 PM

PL-X31 200Mbps HomePlug AV Ethernet-Adapter Schnellstartanleitung
13
Deutsch
1. Packungsinhalt
• 1x PL-X31 HomePlug AV Ethernet-Adapter
• 1x Netzkabel
• 1x LAN-Kabel
• 1x Klettband für Wandmontage
• 1x Schnellstartanleitung
• 1x CD
2.Spezikationszusammenfassung
Port 1 x Nertzkabel für 200 Mbps HomePlug
1 x 10/100 Mbps Ethernet-Port
Stromversorgung 100-240V/50-60Hz Wechselspannung
Abmessungen 112(B) X 80(T) X 27.2(H) mm
Stromkabelgeschwindigkeit Bis zu 200 Mbps
Verbindung RJ45
LED-Anzeigen Gruppieren
Reset
Strom
Stromkabelmodus
HomePlug 1.0-Erkennung
Ethernet-Verbindung
Verschlüsselung 128-Bit AES-Verschlüsselung
Abdeckung Bis zu 465m2
Kommunikationsreichweite ca. 300m (schwankend, entsprechend der elektrischen
Umgebung)
Temperatur &
Luftfeuchtigkeit
• Betriebstemperatur: 0-40 oC
• Betriebsluftfeuchtigkeit: 10% to 85% nicht
kondensierend
• Lagertemperatur: 0-60 oC
• Lagerluftfeuchtigkeit: 10% bis 85% nicht kondensierend
Vergewissern Sie sich, das die folgenden Anforderungen erfüllt werden:
• Ihr Ethernet-Netzwerk ist eingerichtet und es ist ein freier Ethernet-Port in diesem
Netzwerk verfügbar.
3.Systemanforderungen
Q4044_PL-X31.indb 13 8/14/08 2:15:43 PM

PL-X31 200Mbps HomePlug AV Ethernet-Adapter Schnellstartanleitung
14
Deutsch
5. Kennenlernen Ihres Gerätes
Frontseite
1 2 3 4 5 6
4. Ihren PL-X31 einrichten
Der PL-X31 HomePlug AV Ethernet-Adapter ermöglicht Ihnen das
verzögerungsfreie spielen von Netzwerkspielen, Medienanwendungen für Video-
Streaming laufen zun lassen und Voice Over Internet Protocol (VoIP) -Anrufe zu
führen.
1. Stecken Sie das Ethernet-Kabel, welches im Lieferumfang des PL-X31
enthalten ist inn einen LAN-Port in Ihrem Router oder Switch in Ihrem
Netzwerk.
2. Stecken Sie das andere Ende des PL-X31-Kabels in eine Steckdose und
verbinden Sie das Gerät mit einem Computer.
Hinweis: Verbinden Sie den PL-X31 nicht mit einem Verlängerungskabel, einem Ver-
teiler oder einem Überspannungsschutz, weil dies deren ordnungsgemäßen Betrieb
verhindern könnte oder die Netzwerkleistung verringert.
• Jeder Computer, der den PL-X31 verwenden will, muss seine TCP/IP-
Einstellungen richtig eingestellt haben.
Q4044_PL-X31.indb 14 8/14/08 2:15:45 PM

PL-X31 200Mbps HomePlug AV Ethernet-Adapter Schnellstartanleitung
15
Deutsch

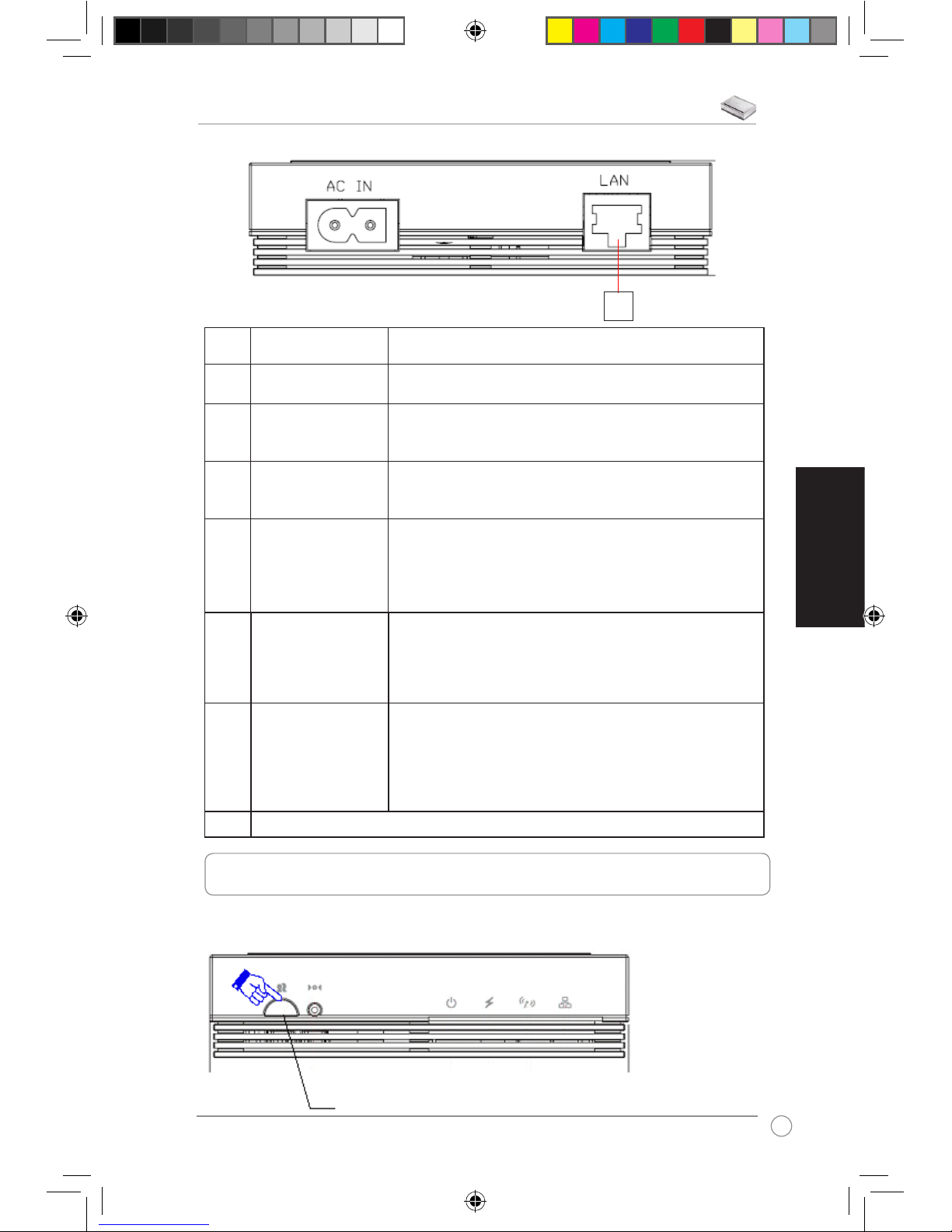

Nr. Funktion Beschreibung
1 Gruppieren Das Drücken für weniger als 3 Sekunden startet die
Gruppierungsverbindungseinstellung.
2 Reset-Taste Drücken für 3 Sekunden, um die Werkseinstellungen
wiederherzustellen.
3 Strom Strom-LED
• EIN (Grün), wenn das Gerät eingeschaltet ist.
• AUS, wenn das Gerät ausgeschaltet ist.
4 Stromkabelmodus Verbindungs-LED-Stromkabelnetzwerkstatus
• Grün, wenn mit einem Stromkabelnetzwerk verbunden.
• AUS, wenn keine anderen kompatiblen
Stromkabelnetzwerkgeräte gefunden wurden, die den
gleichen Netzwerknamen verwenden.
5 HomePlug 1.0-
Erkennung
HomePlug 1.0-Erkennung-LED
• Blinkt grün, wenn im Stromkabelnetzwerk ein HomePlug
1.0-Gerät gefunden wurde.
• AUS, wenn kein anderes HomePlug 1.0-Gerät gefunden
wurde.
6 Ethernet-Verbindung Ethernet-Trafc-LED
• EIN (Grün), wenn der Ethernet-Port verbunden ist, aber
keine Daten übertragen werden.
• Blinkt (Grün), wenn zwischen einem Ethernet-Port und
der Stromleitung Daten übertragen werden
• AUS, wenn der Ethernet-Port nicht verbunden ist.
7 10/100 Mbps Ethernet-Port
7
Rückseite
Die Daten, die Sie über das Stromkabel übertragen werden aus
Sicherheitsgründen verschlüsselt.
6.Sicherheitspaarung(optional)
Dürcken Sie für die Sicherheitspaarung die Gruppierungstaste
Q4044_PL-X31.indb 15 8/14/08 2:15:47 PM

PL-X31 200Mbps HomePlug AV Ethernet-Adapter Schnellstartanleitung
16
Deutsch
F: Das PL-X31-Hilfsprogrammm kann die Geräte nicht erkennen.
A: Drücken Sie die Reset-Taste, um das Gerät auf seine Werkseinstellungen
zurückzusetzen.
F:NachdemÄnderndesNetzwerknamens,dendasPL-X31-Programm
verwendet,stopptdieKommunikationderStromkabelnetzwerkgeräte.
A: Um die Kommunikation mit den Stromkabelgeräten wiederherzustellen, führen
Sie folgende Schritte aus:
1. Starten Sie das PL-X31-Programm und wählen Sie den Tab Privacy.
2. Klicken Sie auf die Schltäche UseDefault(PublicNetwork).
3. Wählen Sie den Tab Main und überprüfen Sie, ob das Programm alle Geräte
in Ihrem Stromkabelnetzwerk erkennt.
8. Fehlerbehandlung
das Kongurationshilfsprogramm auf der mitgelieferten Support-CD ermöglicht
Ihnen Ihr eigenes eindeutiges und verschlüsseltes Stromkabelnetzwerk
einzurichten. Das Hilfsprogramm beinhaltet die folgenden Funktionen: Browser-
basierende Verwaltung und Online-Überwachung.
Browser-basierende Verwaltung
Das Einstellungsprogramm ermöglicht Ihnen die einfache Konguration Ihres PL-
X31 von jedem Computer, der unter Windows 2000, Windows XP oder Windows
Vista läuft. Mit diesem Programm können Sie ein Stromkabelnetzwerk einrichten.
Online-Überwachung
Über die LEDs an der Frontseite des PL-X31 können Sie den Status und die
Aktivität des Gerätes überwachen.
Installieren der Software:
So installieren Sie die Software:
1. Legen Sie die CD des PL-X31 in das optische Laufwerk Ihres Computers, der
mit Ihrem router verbunden ist.
2. Folgen Sie dem Installationsassistenten, um das ASUS PL-X31-Hilfsprogramm
zu installieren.
3. Klicken Sie auf Close, um den Assistenten zu beenden.
Doppelklicken Sie nach der Installation des Programms auf das PL-X31-Symbol
, um mit der Konguration des PL-X31-Gerätes zu beginnen.
7.Softwareinstallation(optional)
Q4044_PL-X31.indb 16 8/14/08 2:15:47 PM

Guida rapida - Adattatore Ethernet AV HomePlug 200Mbps PL-X31
17
Italiano
1.Contenutodellaconfezione
• Adattatore Ethernet AV HomePlug Pl-X31 x 1
• Cavo di alimentazione CA x 1
• Cavo LAN x 1
• Velcro x 1 (per il montaggio a parete)
• Guida rapida x 1
• CD x 1
2.Riepilogospeciche
Porta 1 Porta adattatore CA per HomePlug 200 Mbps
1 Porta Ethernet 10/100 Mbps
Alimentazione CA 100-240V/50-60Hz
Dimensioni 112(L) X 80(P) X 27,2(A) mm
Velocità powerline Fino a 200 Mbps
Connessione RJ45
Indicatore LED Raggruppamento
Ripristino
Alimentazione
Modalità powerline
Rilevamento HomePlug 1.0
Collegamento Ethernet
Crittograa Crittograa AES a 128-bit
Copertura Residenze no a 5000 piedi quadrati
Distanzadicomunicazione Circa 300M (varia in relazione all’apparecchiatura
elettrica)
Temperatura e umidità • Temperatura di funzionamento: 0-40 oC
• Umidità relativa di funzionamento: da 10% a 85%
senza condensa
• Temperatura di stoccaggio: 0-60 oC
• Umidità di stoccaggio: da 10% a 85% senza condensa
Controllare che siano rispettati i seguenti requisiti:
• La rete Ethernet è congurata e una porta Ethernet è disponibile sulla rete.
• In tutti i computer, che utilizzano PL-X31, devono essere congurate le
impostazioni TCP/IP.
3.Requisitidisistema
Q4044_PL-X31.indb 17 8/14/08 2:15:52 PM

Guida rapida - Adattatore Ethernet AV HomePlug 200Mbps PL-X31
18
Italiano
5.Descrizionedeldispositivo
Pannello frontale
1 2 3 4 5 6
4.CongurazionediPL-X31
L’adattatore Ethernet AV HomePlug PL-X31 consente di giocare con i computer
in rete senza problemi di ritardo, e di eseguire applicazioni multimediali per la
riproduzione di video in streaming e chiamate VoIP (Voice Over Internet Protocol).
1. Collegare il cavo Ethernet fornito con il PL-X31 alla porta LAN del router o
dello switch di rete.
2. Collegare l’altra estremità del PL-X31 alla presa di alimentazione e collegare
il dispositivo al computer.
Nota: Non collegare il PL-X31 a una ciabatta, prolunga, o protezione da
sovracorrente, poiché potrebbero inuenzare il corretto funzionamento del dispositivo
o ridurre le prestazioni di rete.
Rete powerline
(sempre crittografata)
Q4044_PL-X31.indb 18 8/14/08 2:15:55 PM

Guida rapida - Adattatore Ethernet AV HomePlug 200Mbps PL-X31
19
Italiano
Elemento Funzione Descrizione
1 Raggruppamento Premere per meno di tre secondi per avviare il processo
di congurazione della connessione di gruppo.
2 Pulsante Reset Premere per tre secondi per ripristinare le impostazioni
predenite di fabbrica.
3 Alimentazione LED alimentazione
• Luce verde ssa quando il dispositivo è acceso.
• Spento quando il dispositivo è spento.
4 Modalità powerline LED stato collegamento rete powerline
• Verde quando collegato alla rete powerline.
• Spento quando non vengono trovati altri dispositivi
compatibili Powerline che utilizzano la stessa rete
powerline.
5 Rilevamento
HomePlug 1.0
LED di rilevamento HomePlug 1.0
• Lampeggia di verde quando nella rete powerline
viene trovato un dispositivo HomePlug 1.0.
• Spento quando non viene trovato nessun dispositivo
HomePlug 1.0.
6 Collegamento
Ethernet LED trafco Ethernet • Verde sso quando la porta Ethernet è collegata ma
non è presente attività.
• Lampeggia di verde in presenza di trafco tra la
porta Ethernet e la powerline
• Spento quando la porta Ethernet non è collegata.
7 Porta Ethernet 10/100 Mbps
7
Pannello posteriore
Per ragioni di protezione, i dati inviati tramite la rete powerline sono crittografati.
6.Abbinamentoprotetto(Opzionale)
Premere il pulsante Raggruppamento per
eseguire l’abbinamento protetto
Q4044_PL-X31.indb 19 8/14/08 2:15:56 PM
