ASUS Xonar DX Quick Installation Guide
English
Xonar DX
PCI Express Audio Card
Quick Installation Guide

2ASUS Xonar DX Quick Installation Guide
English
1.1 Installation requirements
To ensure a successful installation of the Xonar DX audio card, your computer must
meet the following requirements:
• One PCI Express 1.0 (or higher) compatible slot for the audio card
• Oneavailable4-pinpowercablefromPC’spowersupplyunit
• Microsoft®Windows®Vista/XP(32/64bit)/MCE2005
• Intel®Pentium® 4 1.4GHz or AMD Athlon 1400 CPU or faster CPU
• 256 MB DRAM system memory
• 60 MB available HDD space for driver installation package
• CD-ROM drive (or DVD-ROM drive) for software installation
• High-quality headphones, powered analog speakers, or digital speakers with
Dolby Digital decoder to enjoy the Ultra-High Fidelity sounds of the card
Before the installation, check your ASUS Xonar DX audio card package for the
following items:
• ASUS Xonar DX audio card
• ASUS Xonar DX support CD (including Portable Music Processor™ Lite and
RMAA V6.0.6 utilities)
• Additionallow-prolebracket
• S/PDIF TOSLINK optical adaptor x1
• Quick Installation Guide

3
ASUS Xonar DX Quick Installation Guide
English
3
3
1.2 Card installation
To install the Xonar DX audio card:
1. Touch the metal back or side panel of the computer to avoid static electricity.
2. Power OFF the computer, the monitor, and all other peripheral devices
connected to your computer.
3. Unplug the computer power cord from your computer and power outlet.
4. Remove the chassis cover.
5. Locate an empty PCIE slot on the motherboard.
6. Connect the power cable of the power supply to the power connector on the
audio card.
7. Align and insert the audio card into the PCIE slot until it seats in place. Make
surethegoldngersareproperlyinsertedtotheslot.
8. Secure the bracket screw that holds the audio card in place. Refer to the
picture below for the bracket screw hole.
9. Put back the chassis cover.
10. Reconnect all cables.
11. Plug the power cord to the computer
and to a power outlet.
12. Power ON the computer.
The PCI Express high-quality
audio card requires additional
power from your computer. If the
power cable is not connected
properly, the audio card will not
work at all.
When removing the power cable from the Xonar DX audio card, make sure to
pulloutwardthe4-pinheaderrst,thenunplugitfromthepowerconnectoras
the following pictures show. Do not forcefully remove the header from the power
connector; doing so may pull up the power connector from the audio card and
cause damage!

4ASUS Xonar DX Quick Installation Guide
English
After installing the Xonar DX audio card on your computer, you need to install
the device driver that enables the Xonar DX audio card to work with Windows
operating system.
If you have already installed the ASUS Xonar DX audio card, the Found New
Hardware Wizard window may pop up before or during driver installation. See
gurebelow.
1.3 Driver installation
To install the device driver:
1. Click Cancel from the Found New Hardware wizard window.
2. Insert the ASUS Xonar DX support CD into your optical drive.
If autorun is enabled, the ASUS Xonar Card Driver screen appears
automatically. Go to step 5.
If Autorun is not enabled in your computer, perform step 3.
3. Click My Computer on your desktop and double-click the optical drive icon.
4. Double-click the setup.exe icon located on the optical drive.
5. Follow the on-screen instructions to complete the installation. Read the “END
USER LICENSE AGREEMENT” in the process and make sure that you
understand and accept it before continuing the installation.
6. Whentheinstallationnishes,youmaybepromptedtorestartyourcomputer.
You can choose to restart the computer later if desired.
1.3.1 Installing the Audio Card Driver
The version and content of the driver CD are subject to change without notice.

5
ASUS Xonar DX Quick Installation Guide
English
1.4 Connecting audio device
1.4.2 Connecting analog speakers
2 Speakers
1.4.1 Back ports
Front Out
Side Surround
Center & Subwoofer
Back Surround
Line / Mic In
SPDIF Out
Front Out

6ASUS Xonar DX Quick Installation Guide
English
4 Speakers
2.1 Speakers
Front Out
Front Out
Side Surround

7
ASUS Xonar DX Quick Installation Guide
English
5.1 Speakers
4.1 Speakers
Front Out
Side Surround
Front Out
Side Surround
Center & Subwoofer

8ASUS Xonar DX Quick Installation Guide
English
7.1 Speakers
6.1 Speakers
Front Out
Side Surround
Center & Subwoofer
Back Surround
Front Out
Side Surround
Center & Subwoofer
Back Surround

9
ASUS Xonar DX Quick Installation Guide
English
1.4.3 Connecting digital speakers
SPDIF Out
Plug the optical TOSLINK adaptor into the S/PDIF-Out port. Then, connect your
decoder’sS/PDIFinporttotheopticaladaptorwiththeTOSLINKopticalcable.
1.4.4 Connecting Line-In audio sources
SPDIF Out
Line In

10 ASUS Xonar DX Quick Installation Guide
English
1.4.5 Connecting headphone / microphone

11
ASUSXonarDX-Guided’installationrapide
Français
Xonar DX
Carte son PCI Express
Guide d’installation rapide

12 ASUSXonarDX-Guided’installationrapide
Français
1.1 Congurationrequise
Avantd’installerlacartesonXonarDX,assurez-vousquevotreordinateurpuisse
satisfaire aux critères suivants:
• PC avec un slot PCI Express 1.0 (ou supérieur) disponible pour la carte son
• Uncâbled’alimentation4brochesdisponible
• Microsoft®Windows®Vista/XP(32/64bits)/MCE2005
• Un processeur Intel®Pentium® 4 1.4GHz ou AMD Athlon 1400 ou supérieur
• Mémoire DRAM supérieure à 256 Mo
• Plusde60Mod’espacedisquedisponiblepourl’installationdespilotes
• UnlecteurdeCD-ROM(ouDVD-ROM)pourl’installationdeslogiciels
• Des écouteurs de haute qualité, des haut-parleurs analogiques ou numériques
intégrantundécodeurDolbyDigitalpourproterpleinementdelaqualitéaudio
délivrée par la carte son
Avantl’installation,vériezquelaboîtedevotrecartesonASUSXonarDXcontient
les éléments suivants:
• Carte son ASUS Xonar DX
• CD de support ASUS Xonar DX (incluant les utilitaires Portable Music(incluant les utilitaires Portable Music
Processor™ Lite et RMAA V6.0.6)
• Support demi-hauteur additionnel
• Adaptateur S/PDIF optique TOSLINK x1
• Guided’installationrapide

13
ASUSXonarDX-Guided’installationrapide
Français

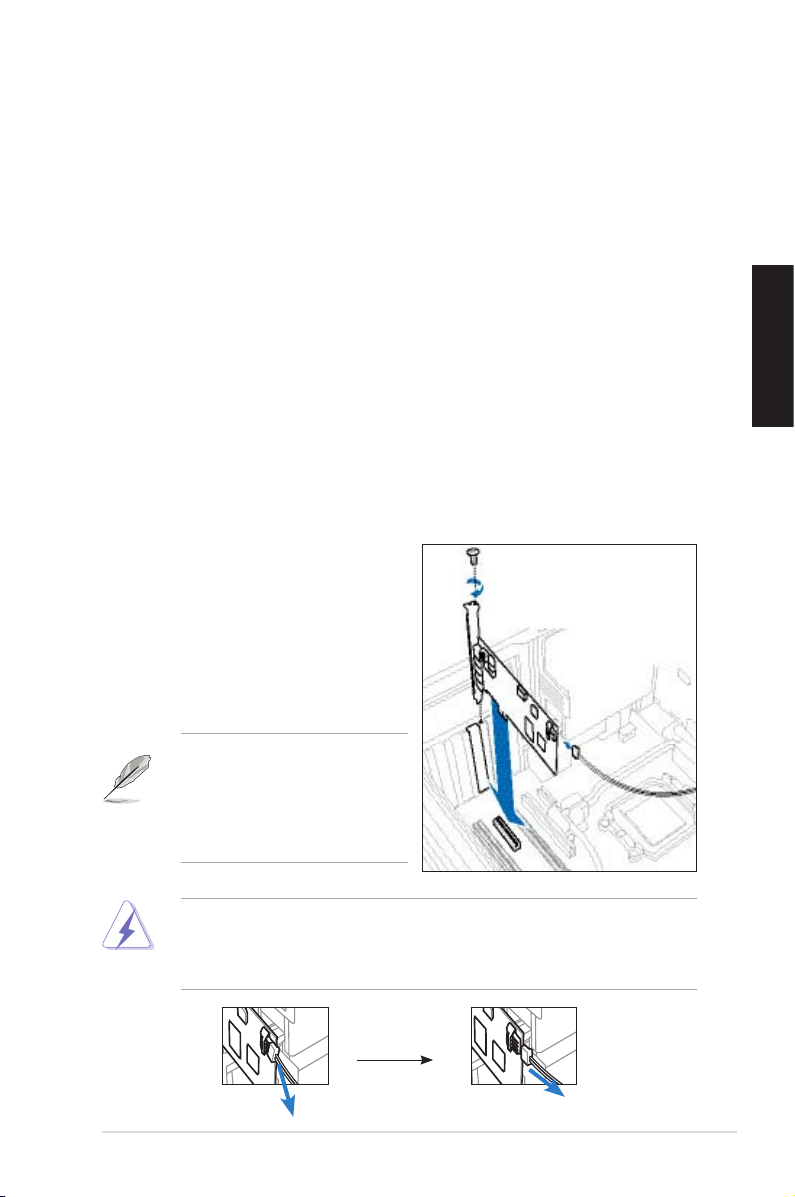

1.2 Installation de la carte
Pour installer la carte son Xonar DX:
1. Touchez une des parties métalliques de votre châssis pour vous décharger
del’électricitéstatique.
2. Eteignezl’ordinateur,lemoniteur,ainsiquetouslesautrespériphériques
connectés à votre PC.
3. Débranchezlecordond’alimentationdevotreordinateuretdelapriseélectrique.
4. Retirez le panneau latéral du châssis.
5. Localisez un slot PCI-Express libre sur la carte mère.
6. Connectezundescâblesdublocd’alimentationauconnecteurd’alimentation
de la carte son.
7. AlignezetinsérezlacartesonsurleslotPCI-Ejusqu’àcequ’ellesoitbien
en place. Assurez-vous que les connecteurs dorés sont correctement insérés
dans le slot.
8. Sécurisezlacartesonauchâssisàl’aided’unevis.Référez-vousà
l’illustrationci-dessouspourlocaliserlepasdevis.
8. Replacez le panneau latéral du
châssis.
9. Reconnectez tous les câbles.
10. Branchez une extrémité du cordon
d’alimentationaublocd’alimentation
devotreordinateurpuisl’autre
extrémité à une prise électrique.
11. Allumezl’ordinateur.
La carte son PCI Express
nécessite une source
d’alimentation.Silecâble
d’alimentationn’estpas
correctement connecté, la carte
son ne pourra pas fonctionner.
Lorsdeladéconnexionducâbled’alimentationdelacartesonXonarDX,
assurez-vousded’abordtirerversvousleconnecteur4brochestelqu’illustré
ci-dessous.Neforcezpasleconnecteurhorsduportd’alimentationdelacarte;
vouspourriezl’endommager.
3
3

14 ASUSXonarDX-Guided’installationrapide
Français
Une fois la carte son Xonar DX installée sur votre ordinateur, vous devrez installer
le pilote permettant à la carte son Xonar DX de fonctionner sous un système
d’exploitationWindows.

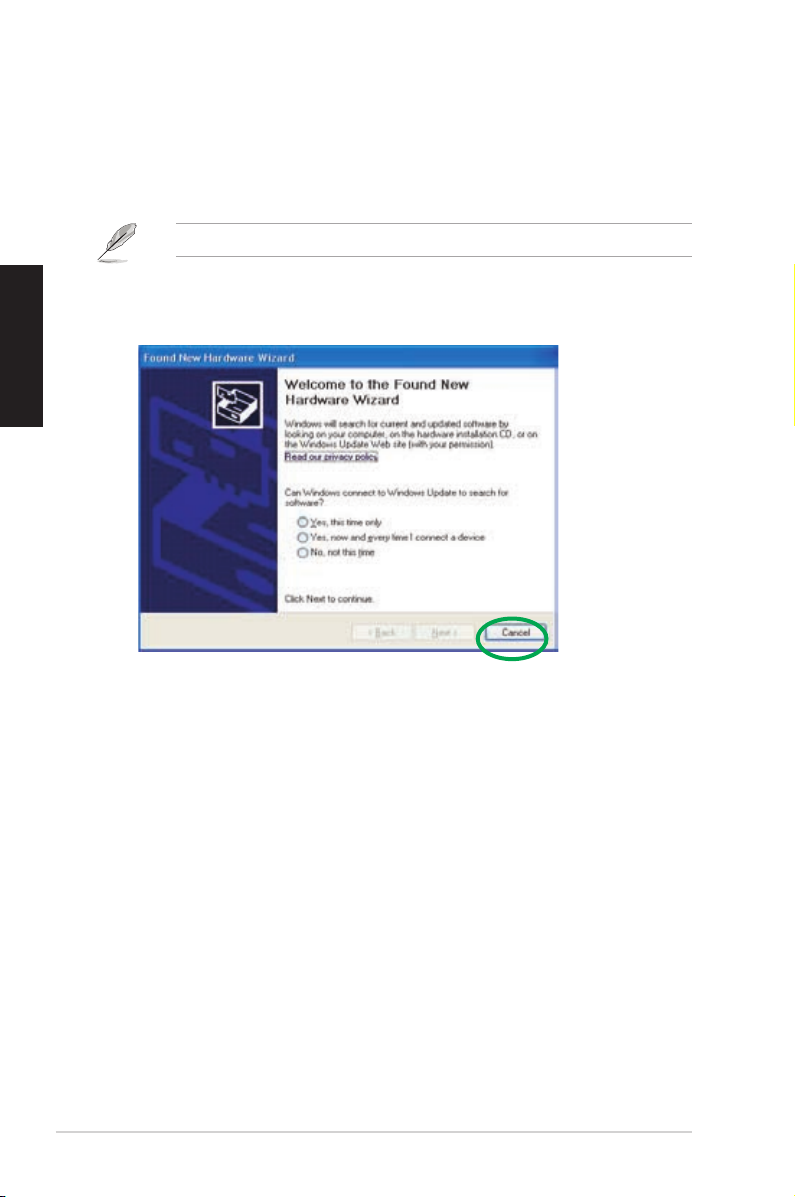

SivousavezdéjàinstallélacartesonASUSXonarDX,lafenêtredel’Assistant
Ajoutdenouveaumatérieldétectépeutapparaîtreavantoupendantleprocessus
d’installationdespilotes.Voirlagureci-dessous.
1.3 Installation des pilotes
Pour installer le pilote de la carte son:
1. Cliquez sur Annulerlorsdel’apparitiondelafenêtredel’Assistant ajout de
nouveau matériel.
2. Insérez le CD de support de la carte son ASUS Xonar DX dans votre lecteur
optique.
 Sil’Exécutionautomatiqueestactivée,l’écrand’installationdupiloteASUS
XonarCardDriverapparaîtautomatiquement.Passezdirectementàl’étape5.
 Sil’Exécutionautomatiquen’estpasactivéesurvotrePC,passezàl’étape3.
3. Cliquez sur Poste de travailetdouble-cliquezsurl’icônedevotrelecteuroptique.
4. Double-cliquezsurl’icônesetup.exe du CD de support.
5. Suivezlesinstructionsapparaissantàl’écranpourterminerl’installation.
Lisez le contrat de licence “END USER LICENSE AGREEMENT” et
acceptez-le pour pouvoir continuer.
6. Unefoisl’installationterminée,ilpeutvousêtredemandéderedémarrer
votre ordinateur. Vous pouvez toutefois choisir de redémarrer ultérieurement.
1.3.1 Installer le pilote de la carte son
La version et le contenu du CD des pilotes peuvent changer sans avertissement.

15
ASUSXonarDX-Guided’installationrapide
Français
1.4 Connecter un périphérique audio
1.4.2 Connecter des haut-parleurs analogiques

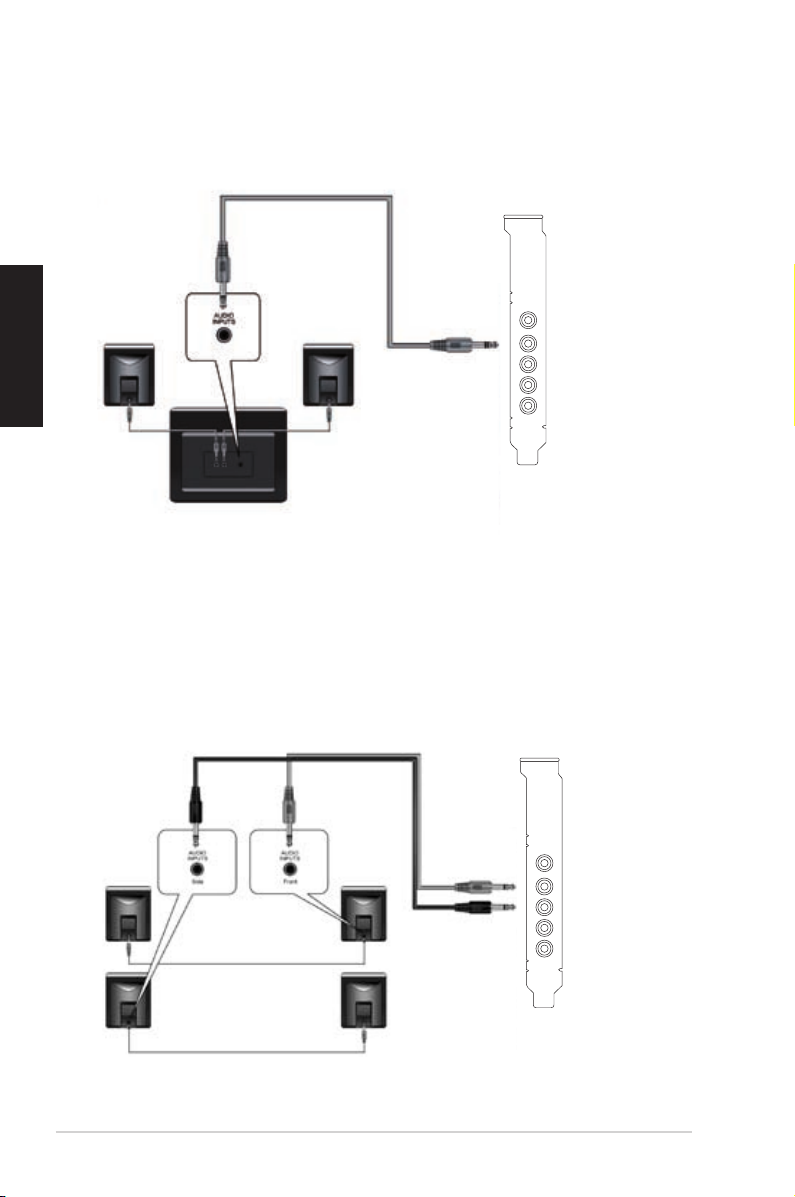

Conguration à 2 haut-parleurs
1.4.1 Ports arrières
Sortie avant
Haut-parleur Surround latérale
Haut-parleur central & caisson de basses
Haut-parleur Surround arrière
Entrée audio / Entrée micro
Sortie SPDIF
Sortie avant

16 ASUSXonarDX-Guided’installationrapide
Français
Conguration à 4 haut-parleurs
Conguration 2.1
Sortie avant
Sortie avant
Haut-parleur Surround latérale

17
ASUSXonarDX-Guided’installationrapide
Français

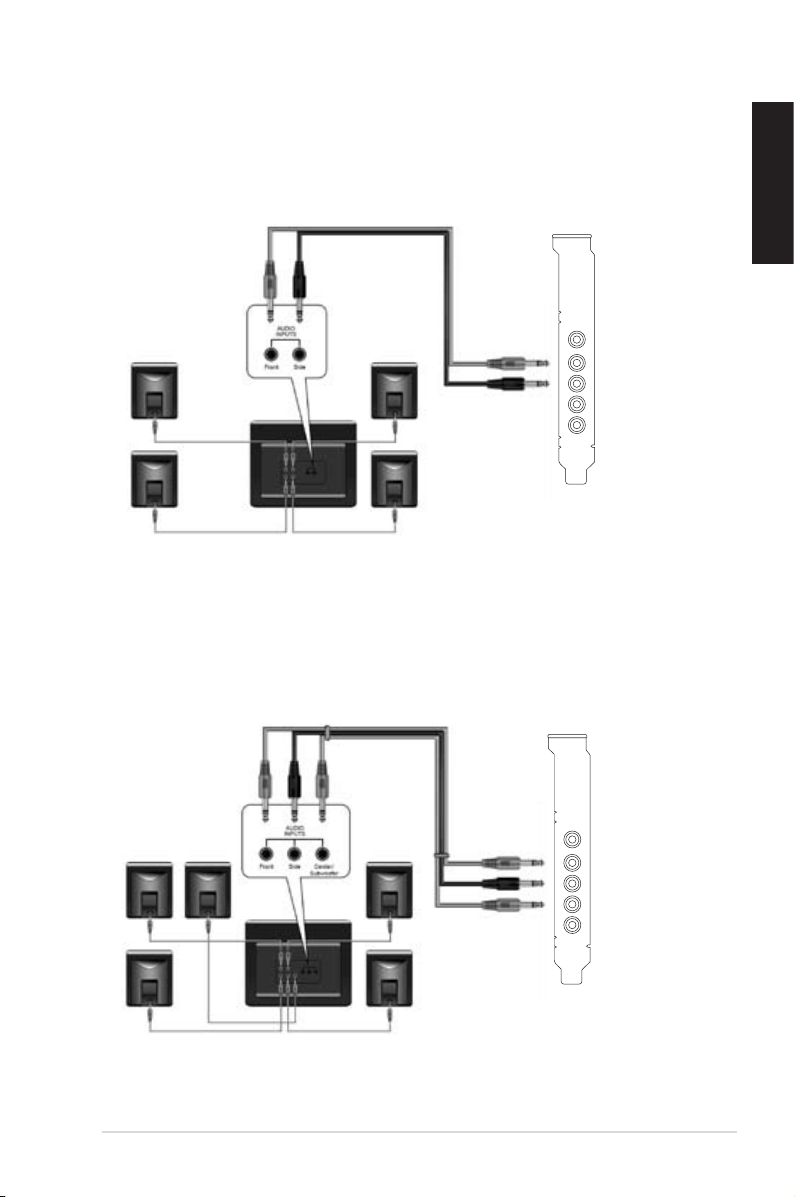

Conguration 5.1
Conguration 4.1
Sortie avant
Haut-parleur Surround latérale
Sortie avant
Haut-parleur Surround latérale
Haut-parleur central & caisson de basses

18 ASUSXonarDX-Guided’installationrapide
Français

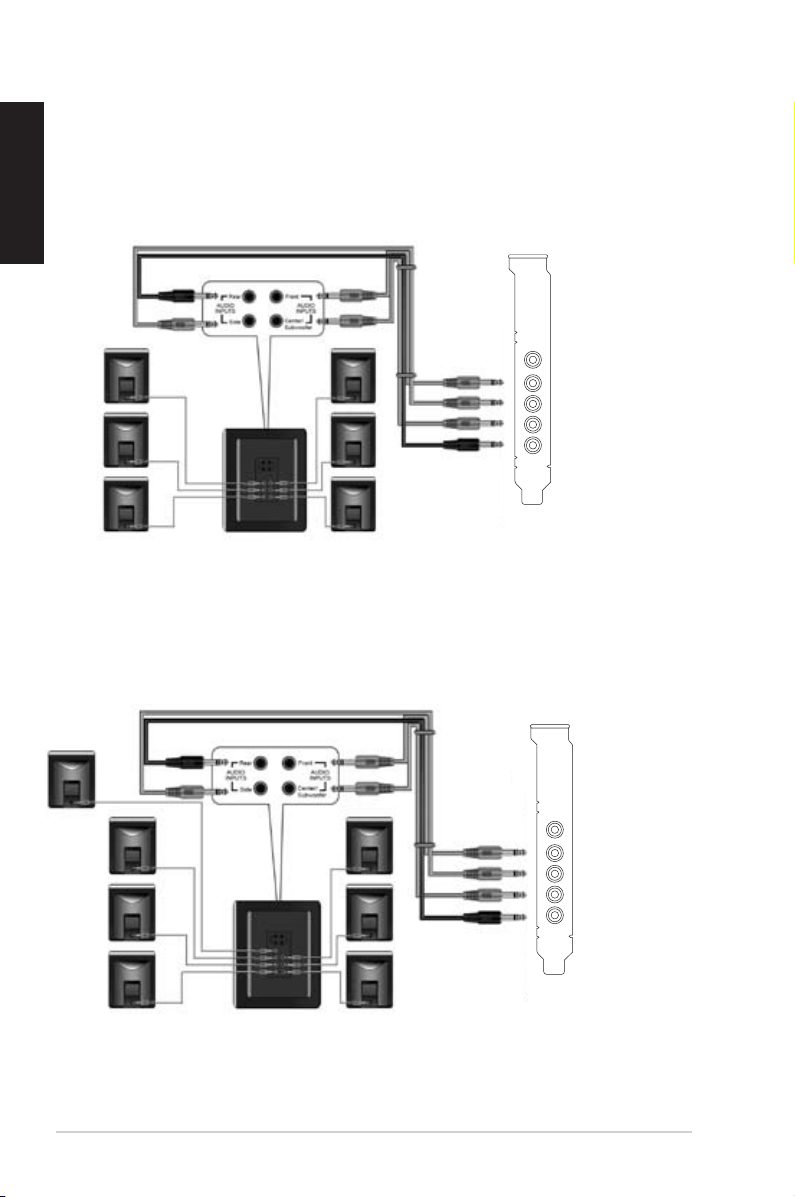

Conguration 7.1
Conguration 6.1
Sortie avant
Haut-parleur Surround latérale
Haut-parleur central & caisson de basses
Haut-parleur Surround arrière
Sortie avant
Haut-parleur Surround latérale
Haut-parleur Surround arrière

19
ASUSXonarDX-Guided’installationrapide
Français
1.4.3 Connecter des haut-parleurs numériques
Sortie SPDIF
Branchezl’adaptateurTOSLINKoptiquesurleconnecteurS/PDIF-Out.Puis,
connectezleportd’entréeS/PDIFdevotrelecteurMD/CD/DVDàl’adaptateur
optique du câble TOSLINK.
Haut-parleur Surround latérale
Haut-parleur Surround arrière
1.4.4 Connexion de sources audio entrantes
Sortie SPDIF
Entrée audio

20 ASUSXonarDX-Guided’installationrapide
Français

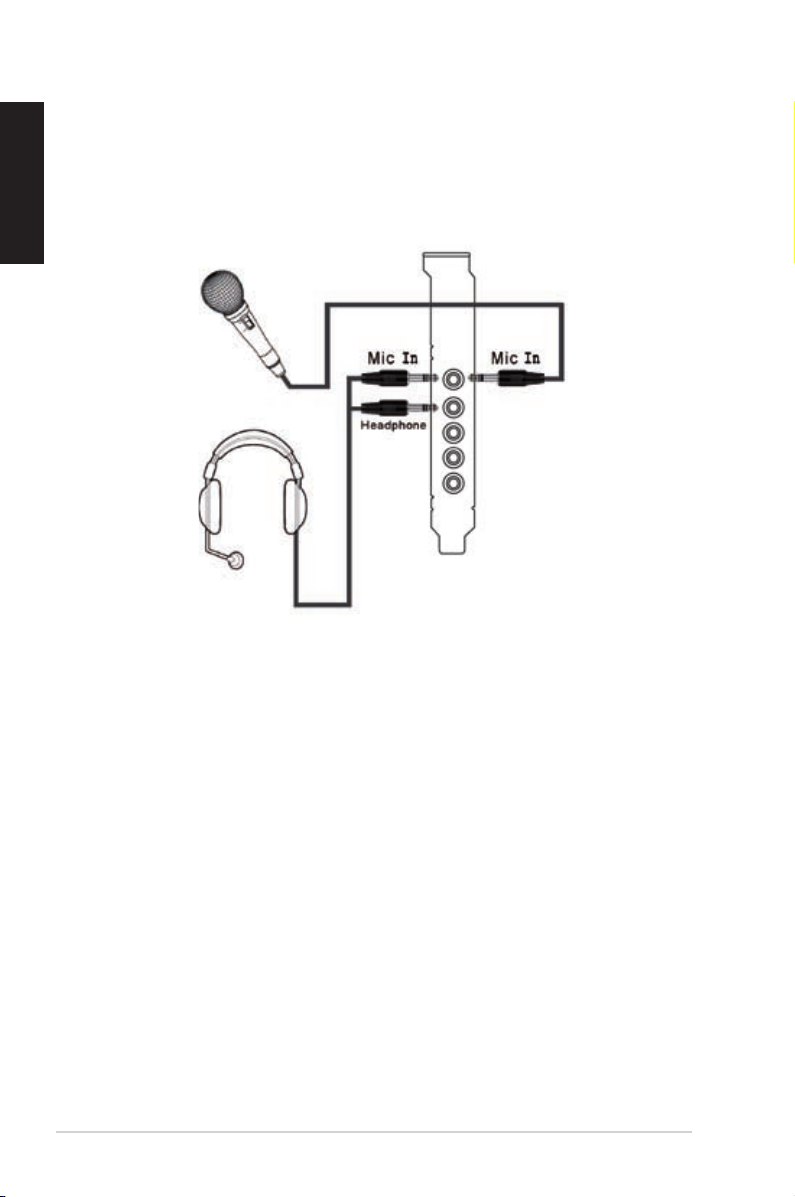

1.4.5 Connexion d’un casque / microphone
