1- INFORMAZIONI GENERALI E CARATTERISTICHE
1.1
AVVERTENZE GENERALI
Il presente manuale costituisce parte integrante ed
essenziale dell’apparecchio e deve essere consegnato
all’utilizzatore. Va conservato con cura e consultato
attentamente, in quanto contiene indicazioni importanti
per la sicurezza degli operatori, per il funzionamento e
per una corretta manutenzione. In caso di dubbi o
incertezze sulle indicazioni fornite nel manuale,
rivolgersi al costruttore.
L’apparecchio deve essere destinato solo all’uso per il
quale e stato previsto. Ogni altro uso è da considerarsi
improprio e quindi pericoloso.
E’ esclusa qualsiasi responsabilità extracontrattuale del
costruttore per i danni causati da errori nell’uso e
nell’installazione dell’apparecchio, o comunque da
inosservanza delle istruzioni date dal costruttore
stesso.
IMPORTANTE
Il costruttore si riserva il diritto di modificare il
prodotto e la relativa documentazione tecnica senza
incorrere in alcun obbligo nei confronti di terzi e
non assume responsabilità per eventuali errori o
inesattezze nel contenuto del presente libretto. La
presente stesura del manuale per l’uso e la
manutenzione descrive le caratteristiche relative
all’apparecchio di serie alla data in cui questa
pubblicazione viene licenziata per la stampa.
1.2
COSTRUTTORE
Il costruttore è a disposizione per qualunque problema
tecnico e per la richiesta di parti di ricambio.
Per qualsiasi comunicazione relativa all’apparecchio
acquistato, raccomandiamo di fornire sempre i seguenti
dati:
tipo di prodotto
numero di matricola (rilevabile sull’etichetta
matricola)
periodo di fabbricazione (rilevabile sull’etichetta
matricola)
data di acquisto (fotocopia scontrino fiscale o
fattura)
indicazioni dettagliate sui problemi riscontrati
IMPORTANTE
Per la sostituzione delle parti dell’apparecchio si
raccomanda l’utilizzo di ricambi originali; il
costruttore declina ogni responsabilità riguardo
eventuali peggioramenti delle prestazioni
dell’apparecchio per danni procurati ad esso dovuti
all’uso di pezzi di ricambio non originali.
1.3
USO PREVISTO
L’energia solare è un bene da non trascurare, in quanto
è una reale alternativa alla sempre più preoccupante
crisi energetica.
Sensibile a queste nuove esigenze, è stato prodotto
questo apparecchio in grado di fornire acqua calda a
partire dall’energia solare, direttamente sul luogo dove
è installato.
Infatti il prodotto:
è ecologico perché non produce né fumi né scorie
inquinanti
è semplice perché può essere installato in qualsiasi
luogo e non necessita di altri componenti come
accumulatori, pompe, centraline, energia elettrica,
ecc…
è brevettato per il suo alto rendimento e le sue
caratteristiche estetiche
La doccia solare ha forma cilindrica. Le sue ridotte
dimensioni d’ingombro, in relazione alla quantità di
acqua contenuta e l’assenza di componenti
elettromeccanici la rendono, adottando pochi
accorgimenti, estremamente pratica da installare.
Questo prodotto è stato realizzato con materiali
appositamente studiati al fine di ottenere da un lato la
massima captazione dei raggi solari, dall’altro
l’inalterabilità agli agenti atmosferici, eliminando
completamente i costi di manutenzione e garantendo la
massima resa.
1.4
COMPONENTI DI SICUREZZA
Valvola di sicurezza e ritegno
I modelli M-S-N sono dotati di valvola di sicurezza (1) e
fornita con la doccia solare. Questa ha la funzione di
preservare il serbatoio da eventuali sovrappressioni
dovuti all’aumento del volume dell’acqua quando questa
si riscalda; inoltre impedisce alla stessa di ritornare
verso il circuito dell’acqua fredda.
Fig. 1.4-1
IMPORTANTE : la valvola di sicurezza non è a
ritegno totale ma serve unicamente ad evitare la
miscelazione tra acqua calda e fredda. Se la
tipologia dell’impianto idraulico lo richiede è
necessario installare una valvola a ritegno totale.
L’eventuale assenza della stessa fa decadere la
garanzia sul serbatoio.
IMPORTANTE : Tale valvola non è presente sui
modelli P3-P2-D in quanto non necessaria.
Riduttore di portata
I modelli P3-P2-D prevedono l’inserimento di un
riduttore di portata. Questo è avvitato nel manicotto per
il collegamento della condotta idrica.
Fig. 1.4-2
IMPORTANTE : è fondamentale che questo riduttore
di portata, onde evitare danni permanenti alla
doccia, non venga mai rimosso. Nel caso in cui, per
qualunque motivo (pulizia, ecc.) dovesse essere
svitato, ricordarsi di riposizionarlo nella sua sede
prima di ricollegare l’attacco idrico.

1- INFORMAZIONI GENERALI E CARATTERISTICHE
1.5
DATI TECNICI
SOL-M
SOL-S
SOL-P3
SOL-P2
SOL-N
SOL-D
Contenuto
acqua
(Lt)
120
28
38
23
28
28
Peso a
vuoto
(Kg)
55
13
8
5,5
10
5
Peso a
pieno
(Kg)
175
41
46
28,5
38
33
Peso con
imballo
(Kg)
65
15
10
7
12
7
Attacco
ingresso
acqua
fredda
3/4"
1/2"
1/2"
1/2"
1/2"
1/2"
Pressione
massima
consentita
5 bar
3 bar
3 bar
3 bar
3 bar
3 bar
Area
efficace di
captazione
(m2)
1,83
0,88
0,88
0,88
0,88
0,88
Taratura
valvola di
sicurezza
(bar)
6
6
-
-
6
-
Trasmittanz
a luminosa
metacrilato
(%)
92.2
92.2
-
-
92.2
-
Conducibilit
à termica
del
metacrilato
(Kcal/mh°C)
0.16
0.16
-
-
0.16
-
1.6
DIMENSIONI DOCCE
SOL-M
Fig. 1.6-1
SOL-S
Fig. 1.6-2
SOL-N
Fig. 1.6-3
SOL-P3
Fig. 1.6-4

2 - ISTRUZIONI PER L’INSTALLATORE
SOL-P2
Fig. 1.6-5
SOL-D
Fig. 1.6-6
2.1
RACCOMANDAZIONI PER L’INSTALLAZIONE
Durante l’installazione o nel caso di interventi d
manutenzione, osservare attentamente le istruzioni
contenute nel presente manuale.
Le modifiche dei collegamenti di ogni genere ed il
mancato rispetto delle presenti istruzioni provocano
l’immediato decadimento della garanzia.
Utilizzare ricambi originali forniti dal costruttore.
2.2
IMBALLAGGIO
L’apparecchio viene consegnato imballato in una
scatola di cartone con opportune protezioni.
All’interno è presente una busta contenente il presente
libretto ed il certificato di garanzia.
DIMENSIONI IMBALLO
PESO CON
IMBALLO
SOL-M
48x49x214 cm
65 Kg
SOL-S
35x35x224 cm
15 Kg
SOL-N
35x35x224 cm
12 Kg
SOL-P3
35x35x224 cm
10 Kg
SOL-P2
25x25x224 cm
7 Kg
SOL-D
35x35x224 cm
7 Kg
2.3
DIMENSIONAMENTO
Per poter stabilire se l’impianto è ben proporzionato e
non sottodimensionato, bisogna tener conto delle
esigenze e di alcuni accorgimenti durante
l’installazione.
Riportiamo qui di seguito alcuni consigli utili:
posizionare la doccia in zona sempre esposta al sole
e non ombreggiata
nell’arco di una giornata di ottima insolazione, il
modello Mè in grado di fornire fino a 240 litri di
acqua calda a temperatura di utilizzo, i modelli S-N
oltre 120 litri, il modello P3 circa 50 litri, il modello
P2 circa 35 litri ed i modelli Dcirca 40 litri
2.4
POSIZIONAMENTO DELL’APPARECCHIO
Fig. 2.4-1
La doccia solare ad accumulo deve essere installata in
modo che sia sempre esposta ai raggi solari e data la
sua forma circolare, riesce a captare gli stessi da ogni
posizione; ad ogni modo l’orientamento ideale della
doccia solare è verso SUD.
IMPORTANTE
La doccia va montata solo ed esclusivamente in
posizione verticale per favorirne la stabilità.
Relativamente ai modelli S-P, per ottimizzare il
rendimento si è inclinato leggermente l’apparecchio in
modo tale che i raggi siano il più perpendicolari
possibile rispetto al corpo della doccia.
Infatti, l’inclinazione della stessa favorisce la
stratificazione dell’acqua e, poiché il prelievo avviene
nella parte alta, si ha un miglior utilizzo di tutta l’acqua
calda.
IMPORTANTE
I modelli M-S-N prevedono un rivestimento in
metacrilato ed è quindi necessario prestare molta
attenzione durante la loro movimentazione.
In particolare bisogna procedere allo spostamento delle
docce sollevandole solo dalla base o dalla sommità
evitando di afferrare il rivestimento esterno in
metacrilato (vedi Fig. 2.4-2, Fig. 2.4-3, Fig. 2.4-4, Fig.
2.4-5).
Questo in quanto, essendo un materiale molto fragile, si
correrebbe il rischio di procurare rotture o crepi del
metacrilato stesso che andrebbero ad inficiare il buon
funzionamento e la resa dell’apparecchio.

2 - ISTRUZIONI PER L’INSTALLATORE
Fig. 2.4-2
Fig. 2.4-3
Fig. 2.4-4
Fig. 2.4-5
2.5
COLLEGAMENTO IDRAULICO
Sezione tubi
Per i modelli S-N-P-D il diametro dei tubi consigliato
è 1/2"; se l’installazione della doccia viene fatta
molto lontana dal punto di alimentazione, è
consigliato un diametro tubi di 3/4".
Per il modello Mè invece da 3/4".
Relativamente ai modelli P3-P2-D:
Per una totale e completa pulizia interna del
serbatoio risulta necessario, prima di aver fissato il
soffione a corredo:
•realizzare il collegamento idrico
•riempire completamente il serbatoio
•far fuoriuscire l’acqua dal manicotto superiore per
5 minuti
•fissare il soffione a corredo
Le operazioni relative al
collegamento/scollegamento dell’attacco idrico e
quelle relative alla sostituzione del soffione doccia e
del rubinetto lavapiedi richiedono che i raccordi
fissati al corpo doccia siano necessariamente
tenuti fermi tramite una chiave inglese onde
evitare di andare ad allentare la tenuta tra corpo
doccia e raccordo stesso.
Fig. 2.5-1
Montaggio valvola di ritegno (SOL M-S-N)
La valvola di sicurezza e ritegno, fornita solo con i
modelli M-S-N, deve essere installata all’ingresso
dell’acqua fredda con la freccia rivolta verso
l’apparecchio (1), senza alcuna intercettazione fra
valvola e doccia (2).
La levetta nera (3) presente sulla valvola di sicurezza
serve per lo svuotamento della doccia.
Fig. 2.5-1
Fig. 2.5-2
Fig. 2.5-3
Parametri acqua
L’apparecchio durerà più a lungo se saranno rispettati,
come previsto dal D. Lgs. 02/02/2001, n. 31 (attuazione
della direttiva 98/83/CE relativa alla qualità delle acque
destinate al consumo umano), i seguenti parametri:
durezza totale: compresa tra i 15 ed i 50 °F (in
particolare per le acque sottoposte a trattamento di
addolcimento o di dissalazione)
cloruri: 25 mg/l (valore massimo 200 mg/l)
pH: compreso tra 6,5 e 9,5
conducibilità: 400 µS/cm (valore massimo 2500
µS/cm)
In presenza di acque con parametri non conformi a
quanto sopra riportato, la garanzia decadrà
automaticamente.
Il modello M, in particolare, è dotata di anodo al
magnesio per la protezione contro le correnti
galvaniche e ogni 8-12 mesi è obbligatoria la sua
sostituzione.
Fig. 2.5-4
Per sostituirlo fare le seguenti operazioni:
togliere il coperchio nero (28) situato nella parte
superiore
svitare il tappo (17)
togliere il controdado (27) e la rosetta (5)
svitare l’anodo vecchio (9) e sostituirlo con quello
nuovo
riposizionare rosetta (5) e controdado (27)
riavvitare il tappo (17)
riposizionare il coperchio nero (28)

3 - ISTRUZIONI PER L’UTENTE
3.1
RACCOMANDAZIONI PER L’UTENTE
Leggere attentamente le istruzioni ed avvertenze
contenute nel presente libretto, in quanto forniscono
importanti indicazioni riguardanti la sicurezza, l’uso
e la manutenzione.
Nel caso l’apparecchio dovesse essere venduto o
trasferito ad altro proprietario, assicurarsi che il
presente libretto accompagni lo stesso, in modo da
poter essere consultato dal nuovo proprietario e/o
dall’installatore.
L’apparecchio è stato costruito per l’erogazione di
acqua sanitaria: qualsiasi altro tipo di utilizzo è da
ritenere non idoneo e pericoloso.
Una errata installazione può provocare danni a
persone, animali o cose. Il costruttore declina ogni
responsabilità nel caso di inosservanza delle istruzioni
da lui date.
Non appoggiare alcun tipo di oggetto sull’apparecchio.
Le parti dell’imballo (sacchetti in plastica, polistirolo,
graffe, …) non devono essere lasciate alla portata dei
bambini e vanno smaltite secondo le norme vigenti nel
paese d’utilizzo.
E’ assolutamente vietato manomet tere qualsiasi
dispositivo tarato e sigillato in fabbrica dal costruttore.
IMPORTANTE
SOL S-N
Durante il periodo invernale è NECESSARIO
procedere allo svuotamento dell’apparecchio
lasciando aperta la valvola di sicurezza
SOL M
Durante il periodo invernale NON E’
NECESSARIO procedere allo svuotamento
dell’apparecchio.
SOL P3- P2-D
Durante il periodo invernale è NECESSARIO
procedere allo svuotamento dell’apparecchio.
IMPORTANTE
Se si prevedono prolungati
periodi con temperature al di
sotto di 0 °C, è consigliabile
proteggere temporaneamente
l’apparecchio con un’opportuna copertura.
Nel caso in cui la doccia solare rimanga esposta al
sole per molto tempo senza alcun prelievo, aprire
con cautela la LEVA del miscelatore tenendola
rivolta verso il basso per evitare il pericolo di
ustioni o bruciature.
Nel caso in cui la doccia solare rimanga esposta al
sole SENZA ACQUA al suo interno, è assolutamente
necessario proteggerla con materiali NON
TRASPARENTI e, nel caso sia presente, sollevare la
leva della valvola di sicurezza e ritegno.
Inoltre, nel caso in cui sull’ingresso ACQUA
FREDDA sia presente un RUBINETTO DI ARRESTO
della stessa, questo non dovrà mai essere chiuso.
Se, per qualsiasi ragione, ci fosse la necessità di
doverlo chiudere, lasciare almeno il MISCELATORE
aperto e/o svuotare completamente la doccia.
IMPORTANTE
Modelli P3-P2-D
Una volta aperto il miscelatore, l’acqua
impiegherà circa 15/20 secondi prima di
fuoriuscire dal soffione in quanto sarà
necessario attendere la spinta della pressione di
rete
Una volta chiuso il miscelatore, l’acqua
continuerà a fuoriuscire dal soffione fino a
quando non si sarà esaurita la spinta
precedentemente indotta dalla pressione di rete
(circa 30 secondi).
3.2
MANUTENZIONE APPARECCHIO
Pulizia doccia
SOL M-S-N
Nella doccia solare ad accumulo il tubo trasparente
deve essere tenuto il più possibile pulito in quanto la
polvere e la sporcizia limitano l’assorbimento dei raggi
solari diminuendone il rendimento.
Per la pulizia è sufficiente usare acqua e sapone neutro
(uso domestico) con panni non ruvidi, per evitare di
graffiare il tubo che perderebbe di trasparenza. E’
assolutamente vietato utilizzare solventi, sostanze
acetiche, anticalcare o alcool sul tubo trasparente in
metacrilato poiché si potrebbe danneggiare.
Pulizia doccia
SOL-D
Per la pulizia è sufficiente usare prodotti specifici per
l’acciaio con panni non ruvidi, per evitare di graffiare la
superficie esterna del tubo.
Pulizia doccia
SOL P3-P2
Per la pulizia è sufficiente usare acqua e sapone neutro
(uso domestico) con panni non ruvidi, per evitare di
graffiare la superficie esterna del tubo.
IMPORTANTE
Il costruttore declina ogni responsabilità per danni
dovuti all’eventuale utilizzo di solventi anticalcare,
acidi o alcool per la pulizia del tubo in metacrilato.

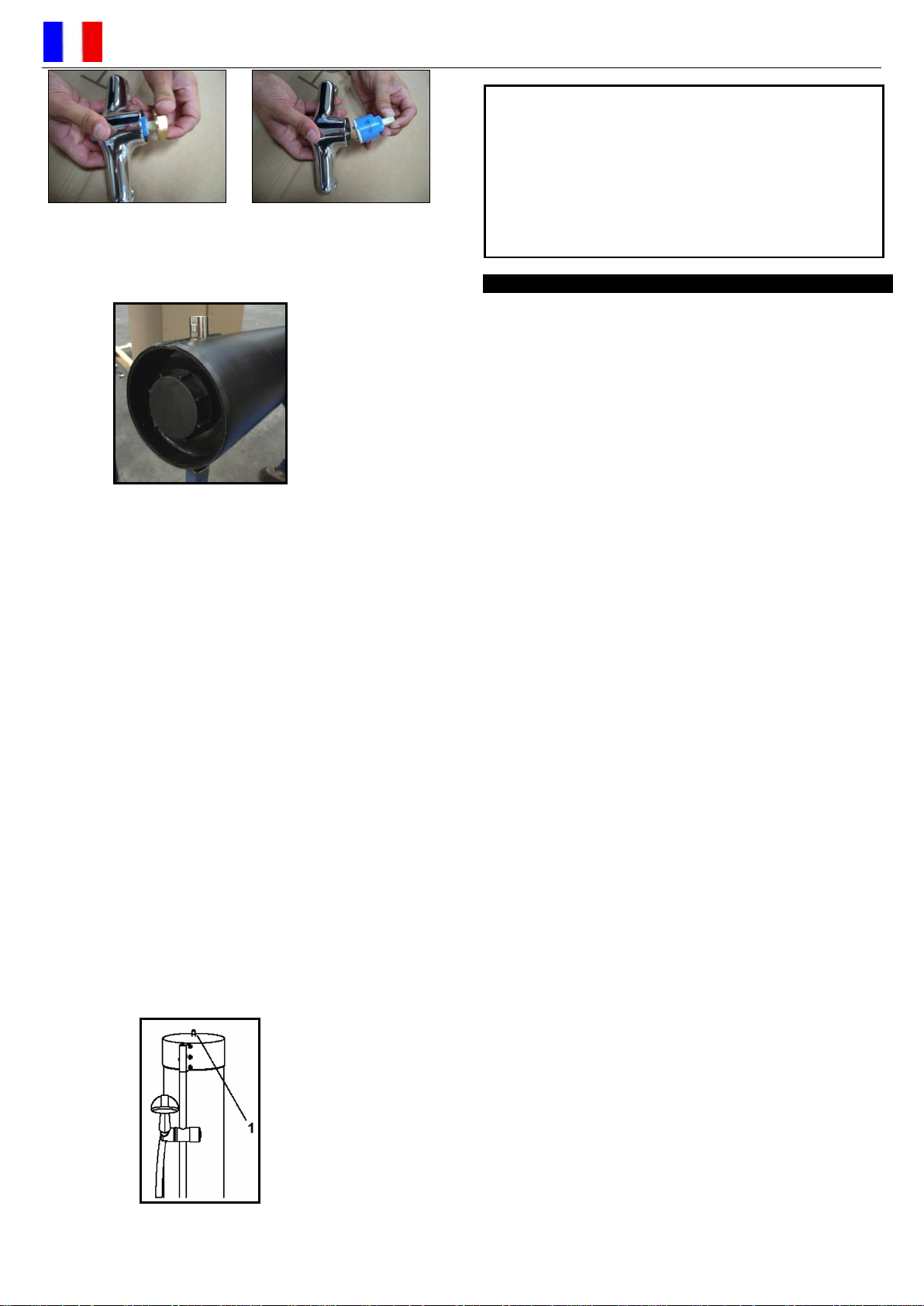

Sostituzione cartuccia miscelatore
1 - miscelatore montato
2 - allentare la vite della
maniglia
3 - togliere la maniglia
4 - svitare la ghiera
cromata copri-dado

3 - ISTRUZIONI PER L’UTENTE
5 - svitare il dado in
ottone
6 - estrarre la cartuccia
Ispezione e svuotamento doccia
Mod. P3-P2
Fig. 3.2-1
L’ispezione interna del corpo doccia è effettuabile
attraverso il tappo posto nella parte inferiore della
doccia.
E’ possibile procedere allo svuotamento in due
differenti modi:
metodo A:
•scollegare l’attacco idrico
•svitare il tappo ispezione
•inclinare la doccia
metodo B:
•scollegare l’attacco idrico
•togliere la riduzione
•ruotare la maniglia del miscelatore sulla
posizione “acqua calda”
•aprire il miscelatore
In questo secondo caso, una volta completate tutte
le operazioni, assicurarsi di aver rimontato la
riduzione precedentemente tolta.
Avvertenze
Per garantire il massimo rendimento della doccia solare
(SOL S-N) riportiamo di seguito alcune operazioni da
eseguire qualora si formi condensa all’interno del tubo
trasparente in metacrilato:
svuotare completamente il serbatoio della doccia
svitare completamente e rimuovere il tappo della
valvola sfogo aria (1) posizionata all’estremità della
doccia
lasciare la doccia esposta al sole fino al completo
riassorbimento della condensa
riavvitare completamente il tappo della valvola sfogo
aria
riempire nuovamente il serbatoio della doccia con
acqua fredda
Fig. 3.2-1
IMPORTANTE
Se l’acqua di alimentazione contiene impurità, è
indispensabile installare un filtro adeguato.
Per un corretto funzionamento dei modelli M-S-N:
•Pmin: 2 bar
•Pmax: 4 bar
Per un corretto funzionamento del modello P3-
P2-D:
•Pmin: 1 bar
•Pmax: 3 bar
3.3
CERTIFICATO DI GARANZIA CONVENZIONALE
Il prodotto Solarjet è garantito dal costruttore contro
difetti di fabbricazione o vizi di materiale, secondo le
direttive vigenti in materia, ad esclusione di naturali
alterazioni per la costante esposizione al sole.
L’acquirente dell’apparecchio può esercitare nei
confronti del venditore il diritto alla garanzia per la
durata di:
24 mesi dalla data di consegna e/o acquisto, nel
caso l’acquirente sia persona fisica che agisce per
fini che non rientrano nell’ambito della sua attività
commerciale e professionale (Direttiva 99/44/CEE e
relativo decreto di recepimento DL 2 Febbraio
2002, n. 24)
12 mesi dalla data di consegna e/o acquisto, in tutti
gli altri casi non contemplati al punto 1 (art. 1591
c.c.)
La data d’acquisto dovrà essere obbligatoriamente
comprovata da un documento fiscale (scontrino fiscale
o fattura).
La presente garanzia convenzionale lascia
impregiudicati i diritti derivanti dalla sopracitata
Direttiva 99/44CEE e non esclude né limita diritti che
derivano da altre Norme dell’ordinamento giuridico del
Paese d’utilizzo.
Sono altresì esclusi dalla garanzia deterioramenti ed
alterazioni del prodotto o dei suoi elementi determinati
da altre cause, quali:
a) errata installazione (pressione acqua superiore al
massimo consentito e acqua con parametri non
consentiti)
b) errata manutenzione o mancanza della stessa
c) manomissione da parte di persone non autorizzate
e/o qualificate
d) utilizzo del prodotto con scopi diversi da quelli per
cui è stato concepito (utilizzo di sostanze diverse
dall’acqua)
e) causa di forza maggiore o eventi catastrofici (gelo,
incendio, inondazioni, fulmini, atti vandalici, ecc…)
f) trasporto e/o cattiva conservazione
g) qualsiasi fattore o fenomeno estraneo alle
normali condizioni d’uso e di funzionamento
dell’apparecchio (formazione di calcare o fanghi,
corrosioni anomale, aggressività o acidità
dell’acqua anche se derivanti da trattamenti della
stessa, trattamenti disincrostanti o di pulizia
effettuati impropriamente)
h) utilizzo di parti di ricambio, componenti ed
accessori non originali del costruttore
La GARANZIA è valida solo per il primo acquirente e
non contempla la sostituzione dell’apparecchio.
Qualora il costruttore provi e riconosca che il prodotto o
uno dei suoi componenti presenta un vizio di materiale,
a proprio insindacabile giudizio, potrà ripararlo o
sostituirlo gratuitamente. In entrambe i casi sarà data
continuità alla garanzia originale.

1- GENERAL INFORMATION AND FEATURES
1.1
GENERAL WARNINGS
This manual is an integral and essential equipment and
should be delivered to the user. It should be stored
carefully and consulted carefully, as it contains
important information on the safety of operators, for the
operation and for proper maintenance. In case of doubt
or for more information in the manual, contact the
manufacturer.
The appliance must only be used for which it was
intended. Any other use is considered improper and
therefore dangerous.
And 'it is excluding any non-contractual liability of the
manufacturer for damages caused by errors in the use
and installation of the appliance, or failure to comply
with the instructions provided by the manufacturer.
IMPORTANT
The manufacturer reserves the right to modify the
product and its technical documentation without
incurring any liability to third parties and assumes
no responsibility for any errors or imprecision in the
content of this booklet. The present drafting of the
manual for the use and maintenance describes the
characteristics about the appliance of the series the
date on which this publication is fired for printing.
1.2
MANUFACTURER
The manufacturer is available to technical problems or
for ordering spare parts.
For any communication device purchased, we
recommend to always provide the following information:
product type
serial number (serial detectable label)
period of manufacture (detectable label serial)
date of purchase (receipt or invoice copy)
Detailed information about problems found
IMPORTANT
To replace some components we recommend the
use of original spare parts; the manufacturer
declines all responsibility for any deterioration of
the device performance for damages caused to it
due to the use of spare parts not original.
1.3
INTENDED USE
Solar energy is a good thing not to be overlooked, as it
is a real alternative to the increasingly alarming energy
crisis.
Sensitive to these new requirements, was produced this
equipment can provide hot water from solar energy,
directly on the site where it is installed.
In fact the product:
it is environmentally friendly because it does not
produce any smoke or polluting waste
is simple because it can be installed at any place
and does not need other components such as
accumulators, pumps, controllers, electricity, etc ...
it is patented for its high yield and its aesthetic
characteristics
The solar shower has a cylindrical shape. Its reduced
dimensions, in relation to the amount of water contained
and the absence of electromechanical components
make, by adopting a few tricks, extremely practical to
install.
This product is manufactured with materials specifically
designed in order to obtain on the one hand the
maximum uptake of the solar rays, on the other hand
the resistance to atmospherical agents, completely
eliminating maintenance costs and ensuring maximum
yield.
1.4
SAFETY COMPONENTS
Safety valve and check valve
The MSN models are equipped with a safety valve (1)
and provided with the solar shower. This has the
function of preserving the tank from possible
overpressures due to the increase of the water volume
when it is heated; also prevents the same to return to
the cold water circuit.
Fig. 1.4-1
IMPORTANT: the safety valve is not to total
retention but only serves to prevent the mixing of
hot and cold water. If the hydraulic system type
requires it is necessary to install a total check
valve.
The possible absence of the same void the warranty
on the tank.
IMPORTANT: This valve is not present on P3-P2-D
models as unnecessary.
Flow Reducer
The P3-P2-D models provide for the insertion of a flow
reducer. This is screwed into the sleeve for connecting
the water pipeline.
Fig. 1.4-2
IMPORTANT: It is critical that this flow limiter, which
can cause permanent damage to the shower, never
to be removed. In the event that, for whatever
reason (cleaning, etc.) Were to be unscrewed,
remember to reposition it in its seat before
reconnecting the water attack.

1- GENERAL INFORMATION AND FEATURES
1.5
TECHNICAL DATA
SOL-M
SOL-S
SOL-P3
SOL-P2
SOL-N
SOL-D
water
content
(Lt)
120
28
38
23
28
28
Empty
weight
(Kg)
55
13
8
5.5
10
5
full weight
(Kg)
175
41
46
28.5
38
33
Weight with
packaging
(Kg)
65
15
10
7
12
7
Attack cold
water inlet
3/4 "
1/2 "
1/2 "
1/2 "
1/2 "
1/2 "
maximum
allowable
pressure
5 bar
3 bar
3 bar
3 bar
3 bar
3 bar
Effective
Area of
catchment
(M2)
1.83
0.88
0.88
0.88
0.88
0.88
Safety valve
calibration
(bar)
6
6
-
-
6
-
Luminous
Transmittan
ce
methacrylat
e
(%)
92.2
92.2
-
-
92.2
-
Thermal
conductivity
of the
methacrylat
e
(Kcal / mh °
C)
00:16
00:16
-
-
00:16
-
1.6
SHOWERS DIMENSIONS
SOL-M
Fig. 1.6-1
SOL-S
Fig. 1.6-2
SOL-N
Fig. 1.6-3
SOL-P3
Fig. 1.6-4

2 - INSTALLATION INSTRUCTIONS
SOL-P2
Fig. 1.6-5
SOL-D
Fig. 1.6-6
2.1
INSTALLATION RECOMMENDATIONS
During installation, or in the case of maintenance,
carefully follow the instructions outlined in this manual.
Changes of any connections or the non-compliance with
these instructions will immediately invalidate the
warranty.
Use original spare parts supplied by the manufacturer.
2.2
PACKAGING
The device is delivered packed in a cardboard box with
appropriate protection.
Inside is an envelope containing this booklet and the
warranty certificate.
PACKING
DIMENSIONS
WEIGHT
WITH
PACKING
SOL-M
48x49x214 cm
65 Kg
SOL-S
35x35x224 cm
15 Kg
SOL-N
35x35x224 cm
12 Kg
SOL-P3
35x35x224 cm
10 Kg
SOL-P2
25x25x224 cm
7 Kg
SOL-D
35x35x224 cm
7 Kg
2.3
SIZING
In order to determine whether the facility is well
proportioned and not undersized, one must take into
account the needs and some precautions during
installation.
Here below are some useful tips:
position the shower time sunny area and not shaded
within a high insolation day, the M model is capable
of providing up to 240 liters of hot water at the
temperature of use, the SN models over 120 liters,
the P3 model about 50 liters, the P2 model about 35
liters and D models about 40 liters
2.4
POSITIONING THE MACHINE
Fig. 2.4-1
The accumulation solar shower must be installed so
that it is always exposed to the sun's rays and given its
circular shape, he is able to pick up the same from any
position; however the ideal orientation of the solar
shower is toward south.
IMPORTANT
The shower only and exclusively be mounted in a
vertical position in order to promote stability.
With regard to SP models, to optimize the yield is
slightly tilted the device in such a way that the rays are
as perpendicular as possible relative to the shower
body.
In fact, the inclination of the same promotes
stratification of water and, since the sampling occurs in
the upper part, it has a better use of all the hot water.
IMPORTANT
The MSN models predict a coating methacrylate and
it is therefore necessary to pay close attention
during their handling.
In particular, the displacement of the lifting showers
must proceed only from the base or from the top
avoiding to grasp the outer coating methacrylate (see
Fig. 2.4-2, Fig. 2.4-3, Fig. 2.4-4, Fig. 2.4-5).
This is because, being a very brittle material, there is a
risk of obtaining cracks or breakages of the same
methacrylate which should be such as to affect the
proper functioning of the appliance and yield.
