Atika Kls 1600 - User manual

Seite 1

Laubsauger, -bläser, -häcksler

Originalbetriebsanleitung – Sicherheitshinweise – Ersatzteile

Page 10

Garden vac, blower, shredder

Original instructions – Safety instructions – Spare parts

Page 17

Aspirateur, souffleur, broyeur à feuilles

Notice originale – Consignes de sécurité – Pièces de rechange

Стр. 25 Уред за засмукване, издухване инарязване на листа

Оригинално ръководство за експлоатация – Указания за безопасност – Резервни части

Str. 34

Vysavač, fukar a řezačka na listí

Originální návod k použití – Bezpečnostní pokyny – Náhradní díly

Side 41

Løvsugeren, -blæseren, -kværnen

Original brugsanvisning – Sikkerhedsanvisninger – Reservedele

Side 48

Lehti-imuri, -puhallin, -silppuri

Alkuperäiset ohjeet – Turvaohjeet – Varaosat

Σελίδα 55 Απορροφητήρας - φυσητήρας - θρυμματιστής

Εγχειρίδιο λειτουργίας – Οδηγίες ασφαλείας – Ανταλλακτικά

63. oldal

Lombszívó, -fújó, -aprító

Eredeti használati utasítás – Biztonsági tudnivalók – Pótalkatrészek

Strana 71

Uređaj za usisavanje, puhanje i sjeckanje suhog lišća

Originalne upute za rad – Sigurnosne upute – Rezervni dijelovi

Pagina 78

Aspiratrice, Soffiatrice, Trinciatrice di fogliame

Istruzioni originali – Indicazioni per la sicurezza – Pezzi di ricambio

Side 86

Løvsuger, - blåser, - hakkels

Original brugsanvisning – Montering – Reservedeler

Blz. 93

Zuig-, blaas- en hakselmachine voor gebladerte

Oorspronkelijke gebruiksaanwijzing – Veiligheidsinstructies – Reserveonderdelen

Stronie 101

Urządzenie do zasysania, nawiewu i rozdrabniania liści

Instrukcja oryginalna – Wskazówki bezpieczeństwa – Części zamienne

Pagina 109

Aspirator, suflător, vânturător de foioase

Instrucţiuni originale – Măsuri de siguranţă – Piese de schimb

cтp. 117

Пневматический сборник, раздуватель и

измельчитель листьев

Оригинальное руководство по эксплуатации

Указания по теxнике безопасност – Запчасти

Sidan 126

Lövsug, -blåsare, -kvarn

Bruksanvisning i original – Säkerhetsanvisningar

Reservdelar

Strana 133

Vysávač, fukár, drvična lístie

Originálný návod na použitie

Bezpečnostné pokyny – Náhradné dielce

Stran 141

Sesalnik, pihalo, rezalnik

za listje

Navodilo za uporabo

Varnostni napotki – Nadomestni deli

Sayfa 148

Yaprak toplama, yaprak üfleme

makinesi, çapa makinesi

Orijinal işletme talimatı– Güvenlik açıklamaları– Yedek parçalar

KLS 1600

Sie dürfen die Maschine nicht in Betrieb nehmen,

bevor Sie diese Betriebsanleitung gelesen, alle

angegebenen Hinweise beachtet und das Gerät wie

beschrieben montiert haben.

Anleitung für künftige Verwendungen aufbewahren.

Inhalt

EG-Konformitätserklärung 2

Lieferumfang 2

Gerätebeschreibung 2

Symbole Betriebsanleitung 2

Symbole Gerät 2

Betriebszeiten 3

Bestimmungsgemäße Verwendung 3

Restrisiken 3

Vibrationen 4

Sicherheitshinweise 4

Zusammenbau 6

Inbetriebnahme 6

Arbeiten mit dem Laubsauger 6

Wartung und Pflege 8

Lagerung 8

Mögliche Störungen 9

Technische Daten 9

Garantie 9

Ersatzteile 9

EG-Konformitätserklärung

Nr. (S-No.): 11494

entsprechend der Richtlinie 2006/42/EG

Hiermit erklären wir

ATIKA GmbH

Josef-Drexler-Str. 8, 89331 Burgau – Germany

in alleiniger Verantwortung, dass das Produkt

Laubsauger, -bläser, -häcksler Typ KLS 1600

Seriennummer: 008700 – 025000

konform ist mit den Bestimmungen der o. a. EG-Richtlinien,

sowie mit den Bestimmungen folgender weiterer Richtlinien:

2004/108/EG, 2000/14/EG und 2011/65/EU.

Folgende harmonisierte Normen wurden angewandt:

EN 60335-1:2012; IEC 60335-2-100:2002; EN 62233:2008;

EN 55014-1/A1:2009; EN 55014-2/A2:2008;

EN 61000-3-2/A2:2009; EN 61000-3-3:2008

Konformitätsbewertungsverfahren: 2000/14/EG – Anhang V

Gemessener Schallleistungspegel LWA 105 dB (A).

Garantierter Schallleistungspegel LWA 108 dB (A).

Bevollmächtiger zur Aufbewahrung der technischen Unter-

lagen:

ATIKA GmbH – TechnischesBüro – Josef-Drexler-Str. 8 -

89331 Burgau – Germany

i.A.

Burgau, 29.09.2014 i.A. G. Koppenstein

Konstruktionsleitung

Lieferumfang

Überprüfen Sie nach dem Auspacken den Inhalt des

Kartons auf

!Vollständigkeit

!evtl. Transportschäden

Teilen Sie Beanstandungen umgehend dem Händler, Zuliefe-

rer bzw. Hersteller mit. Spätere Reklamationen werden nicht

anerkannt.

!1 vormontiertes Gerät !1 Handgriff

!1 Führungsholm !1 Blasschlauch

!2 Blasverlängerungsrohre !1 Auffangsack

!1 Betriebsanleitung !1 Garantieerklärung

!1 Montage- und Bedienungsblatt

Gerätebeschreibung

1 Handgriff 10 Auffangsack

2 Ein-/Ausschalter 11 Blasverlängerungsrohre

3 Kabelzugentlastung 12 Tragegriff

4 Kabelklammer 13 Motor

5 Anschlussstutzen 14 Drehknopf für Höhenverstell-

mechanismus

6 Aufhänger Auffangsack

7 Blasschlauch 15 Blasdüse

8 Netzstecker 16 Halterung

9 Führungsholm 17 Ansaugstutzen

Symbole Betriebsanleitung

Drohende Gefahr oder gefährliche Situation. Das

Nichtbeachten dieser Hinweise kann Verletzungen

zur Folge haben oder zu Sachbeschädigung führen.

LWichtige Hinweise zum sachgerechten Umgang.

Das Nichtbeachten dieser Hinweise kann zu Störun-

gen führen.

Benutzerhinweise. Diese Hinweise helfen Ihnen,

alle Funktionen optimal zu nutzen.

Montage, Bedienung und Wartung. Hier wird Ihnen

genau erklärt, was Sie tun müssen.

…

Nehmen Sie bitte das beiliegende Mon-

tage- und Bedienungsblatt zur Hand,

wenn im Text auf die Bild-Nr. hingewie-

sen wird.

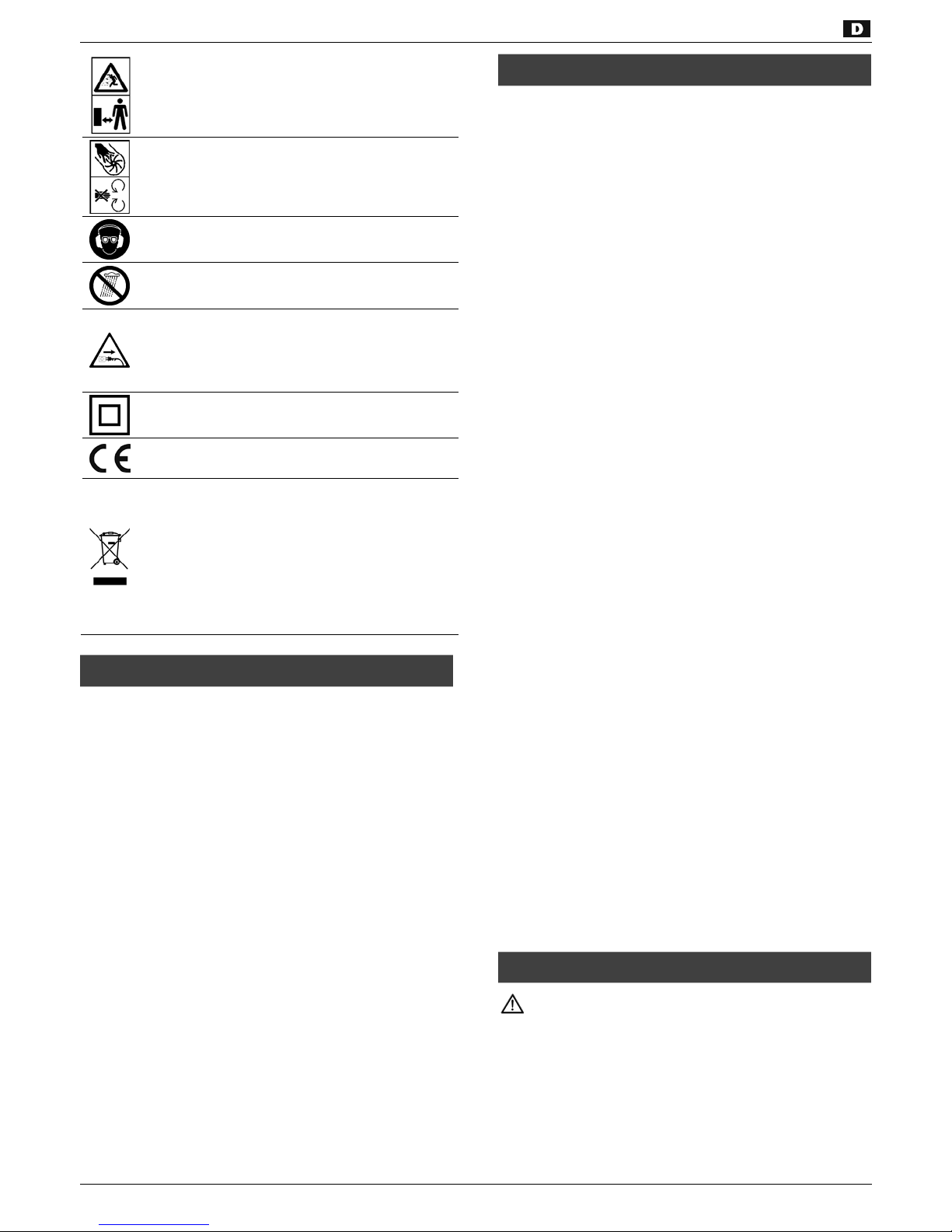

Symbole Gerät

Vor Inbetriebnahme Betriebsanleitung und Sicher-

heitshinweise lesen und beachten.

Vor Reparatur-, Wartungs- und Reinigungsarbeiten

Motor abstellen und Netzstecker ziehen.

Gefahr durch fortschleudernde Teile bei laufendem

Motor – unbeteiligte Personen, sowie Haus- und

Nutztiere aus dem Gefahrenbereich fernhalten.

Achtung vor rotierendem Werkzeug.

Hände und Füße nicht in Öffnungen halten, wenn

das Gerät läuft.

Augen- und Gehörschutz tragen.

Vor Feuchtigkeit schützen.

Netzstecker ziehen, wenn die Leitung beschädigt

oder verwickelt ist.

Berühren Sie das Kabel nicht, solange es noch

nicht vom Netz getrennt ist.

Maschine Schutzklasse II (schutzisoliert).

Das Produkt entspricht den produktspezifisch gel-

tenden europäischen Richtlinien.

Elektrische Geräte gehören nicht in den Hausmüll.

Geräte, Zubehör und Verpackung einer umwelt-

freundlichen Wiederverwertung zuführen.

Gemäß der Europäischen Richtlinie 2012/19/EU

über Elektro- und Elektronik-Altgeräte müssen nicht

mehr gebrauchsfähige Elektrogeräte getrennt ge-

sammelt und einer umweltgerechten Wiederverwer-

tung zugeführt werden.

Betriebszeiten

Gemäß der Maschinenlärmschutzverordnung (32.BlmSchV)

dürfen Laubsauger in reinen, allgemeinen und besonderen

Wohngebieten, Kleinsiedlungsgebieten, Sondergebieten, die

der Erholung dienen, Kur- und Klinikgebieten und Gebieten für

die Fremdenbeherbergung sowie auf dem Gelände von Kran-

kenhäusern und Pflegeanstalten an Sonn- und Feiertagen

ganztägig sowie an Werktagen von 7.00 – 9.00 Uhr, von

13.00 – 15.00 Uhr und von 17.00 bis 7.00 Uhr nicht in Be-

trieb genommen werden.

Bitte beachten Sie auch die regionalen Vorschriften zum

Lärmschutz.

Informationen zur Vermeidung von Lärm:

Eine gewisse Lärmbelastung durch dieses Gerät ist nicht ver-

meidbar. Verlegen Sie lärmintensive Arbeiten auf zugelassene

und dafür bestimmte Zeiten. Halten Sie sich ggf. an Ruhezei-

ten und beschränken Sie die Arbeitsdauer auf das Notwen-

digste. Zu Ihrem persönlichem Schutz und Schutz in der Nähe

befindlichen Personen ist ein geeigneter Gehörschutz zu tra-

gen.

Bestimmungsgemäße Verwendung

Der Laubsauger, -bläser, -häcksler ist nur für leichte und

trockene Materialien, wie z. B. Laub und Gartenabfälle wie

Gras, kleine Zweige und Papierstückchen geeignet.

Saugen, blasen und häckseln von

!schweren Materialien, wie z. B. Metall, Steine, Äste,

Tannenzapfen oder zerbrochenes Glas

!brennbaren Materialien, wie z. B. Zigarettenstummel,

Grillkohle

!entflammbaren, giftigen oder explosiven Materialien

wird ausdrücklich ausgeschlossen.

Wegen der Gefahr körperlicher Gefährdung das Gerät

niemals in Bereichen mit gesundheitsgefährdenden Stäu-

ben und Flüssigkeiten oder als Nasssauger verwenden.

Anderweitige Anwendung wie Saugen und Blasen sind

nicht erlaubt.

Der Laubsauger, -bläser, -häcksler ist nur für die private

Benutzung entsprechend seinem Verwendungszweck kon-

zipiert.

Als Geräte für den privaten Haus- und Gartenbereich wer-

den solche angesehen, die nicht in öffentlichen Anlagen,

Parks, Sportstätten, sowie in der Land- und Forstwirtschaft

eingesetzt werden.

Jeder darüber hinausgehende Gebrauch gilt als nicht be-

stimmungsgemäß. Für daraus resultierende Schäden haf-

tet der Hersteller nicht – das Risiko dafür trägt ausschließ-

lich der Benutzer.

Zur bestimmungsgemäßen Verwendung gehört auch die

Einhaltung der vom Hersteller vorgeschriebenen Betriebs-

Wartungs- und Instandsetzungsbedingungen und die Be-

folgung der in der Anleitung enthaltenen Sicherheitshin-

weise.

Die geltenden einschlägigen Unfallverhütungsvorschriften,

sowie die sonstigen allgemein anerkannten arbeitsmedizi-

nischen und sicherheitstechnischen Regeln sind einzuhal-

ten.

Eigenmächtige Veränderungen an dem Laubsauger

schließen eine Haftung des Herstellers für daraus entste-

hende Schäden jeder Art aus.

Das Gerät darf nur von Personen gerüstet, genutzt und

gewartet werden, die damit vertraut und über die Gefahren

unterrichtet sind. Instandsetzungsarbeiten dürfen nur durch

uns bzw. durch von uns benannte Kundendienststellen

durchgeführt werden.

Die Maschine darf nicht in explosionsgefährdeter Umge-

bung verwendet oder dem Regen ausgesetzt werden.

Restrisiken

Auch bei bestimmungsgemäßer Verwendung können trotz

Einhaltung aller einschlägigen Sicherheitsbestimmungen auf-

grund der durch den Verwendungszweck bestimmten Kon-

struktion noch Restrisiken bestehen.

Restrisiken können minimiert werden, wenn die „Sicherheits-

hinweise“ und die „Bestimmungsgemäße Verwendung“, sowie

die Betriebsanleitung insgesamt beachtet werden.

Rücksichtnahme und Vorsicht verringern das Risiko von Per-

sonenverletzungen und Beschädigungen.

Ignorierte oder übersehene Sicherheitsvorkehrungen kön-

nen zu Verletzungen beim Bediener oder zu Beschädigun-

gen von Eigentum führen.

Wegschleudern von Steinen und Erde.

Gefährdung durch Strom, bei Verwendung nicht ordnungs-

gemäßer Elektro-Anschlußleitungen.

Berührung spannungsführender Teile bei geöffneten

elektrischen Bauteilen.

Beeinträchtigung des Gehörs bei länger andauernden

Arbeiten ohne Gehörschutz.

Des Weiteren können trotz aller getroffener Vorkehrungen

nicht offensichtliche Restrisiken bestehen.

Vibrationen

(Hand-Arm-Schwingungen)

Hand-Arm-Vibration avhw = 4,4 m/s²

Mess-Unsicherheit K = 2,2 m/s²

Der angegebene Schwingungsemissionswert ist nach einem

genormten Prüfverfahren gemessen worden und kann zum

Vergleich eines Elektrowerkzeuges mit einem anderen ver-

wendet werden.

Der angegebene Schwingungsemissionswert kann auch zu

einer ersten Beurteilung der Schwingungsbelastung verwendet

werden.

Der tatsächlich vorhandene Vibrationsemissionswert wäh-

rend der Benutzung der Maschinen kann von dem in der Be-

dienungsanleitung bzw. vom Hersteller angegebenen abwei-

chen.

Dies kann von folgenden Einflussfaktoren verursacht werden,

die vor jedem bzw. während des Gebrauches beachtet werden

sollen:

−wird die Maschine richtig verwendet

−ist der Gebrauchszustand von der Maschine in Ordnung

−Sind die Haltegriffe ggf. optionale Vibrationsgriffe montiert

und sind diese fest am Maschinenkörper.

Falls Sie ein unangenehmes Gefühl oder eine Hautverfärbung

während der Benutzung der Maschine an Ihren Händen fest-

stellen unterbrechen Sie sofort die Arbeit. Legen Sie ausrei-

chende Arbeitspausen ein. Bei nicht beachten von ausrei-

chenden Arbeitspausen kann es zu einem Hand-Arm-

Vibrationssyndrom kommen.

Es sollte eine Abschätzung des Belastungsgrades in Abhän-

gigkeit der Arbeit bzw. Verwendung der Maschine erfolgen und

entsprechende Arbeitspausen eingelegt werden. Auf diese

Weise kann der Belastungsgrad während der gesamten Ar-

beitszeit wesentlich gemindert werden. Minimieren Sie Ihr

Risiko, dem Sie bei Vibrationen ausgesetzt sind. Pflegen Sie

diese Maschine entsprechend der Anweisungen in der Bedie-

nungsanleitung. Falls die Maschine öfters eingesetzt bzw.

verwendet wird sollten Sie sich mit Ihrem Fachhändler in Ver-

bindung setzen und ggf. Antivibrationszubehör (Griffe) besor-

gen. Vermeiden Sie den Einsatz von der Maschine bei Tempe-

raturen von t=10°C oder weniger. Machen Sie einen Arbeits-

plan wodurch die Vibrationsbelastung begrenzt werden kann.

Sicherheitshinweise

Bei unsachgemäßem Gebrauch können Laubsauger ge-

fährlich sein. Wenn Elektrowerkzeuge eingesetzt werden,

müssen die grundlegenden Sicherheitsvorkehrungen

befolgt werden, um die Risiken von Feuer, elektrischem

Schlag und Verletzungen von Personen auszuschließen.

Lesen und beachten Sie deshalb vor Inbetriebnahme die-

ses Erzeugnisses die folgenden Hinweise und die Unfall-

verhütungsvorschriften Ihrer Berufsgenossenschaft bzw.

die im jeweiligen Land gültigen Sicherheitsbestimmungen,

um sich selbst und andere vor möglichen Verletzungen zu

schützen.

LGeben Sie die Sicherheitshinweise an alle Personen

weiter, die mit dem Gerät arbeiten.

LBewahren Sie diese Sicherheitshinweise gut auf.

Machen Sie sich vor Gebrauch mit Hilfe der Betriebsanlei-

tung mit dem Gerät vertraut.

Benutzen Sie das Gerät nicht für Zwecke, für die es nicht

bestimmt ist (siehe „Bestimmungsgemäße Verwendung“

und „Arbeiten mit dem Laubsauger“).

Sorgen Sie für sicheren Stand und halten Sie jederzeit das

Gleichgewicht. Beugen Sie sich nicht vor.

Achten Sie an abschüssigen Stellen immer darauf, sicher

zu stehen.

Betreiben Sie das Gerät nur im Gehen, niemals laufen oder

rennen.

Seien Sie aufmerksam. Achten Sie darauf, was Sie tun.

Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das

Gerät nicht, wenn Sie müde sind oder unter dem Einfluss

von Drogen, Alkohol oder Medikamenten stehen. Ein Mo-

ment der Unachtsamkeit beim Gebrauch des Gerätes kann

zu ernsthaften Verletzungen führen.

Machen Sie sich mit Ihrer Umgebung vertraut, und achten

Sie auf mögliche Gefahren, die Sie wegen des Motorenge-

räusches eventuell nicht hören können.

Tragen Sie geeignete Arbeitskleidung:

−keine weite Kleidung oder Schmuck, sie können von

beweglichen Teilen erfasst werden

−Handschuhe und rutschfestes Schuhwerk

−lange Hosen zum Schutz der Beine

−Halten Sie langes, herabhängendes Haar von der An-

saugöffnung fern. Es könnte in die Ansaugöffnung ge-

zogen werden. Tragen Sie ggf. ein Haarnetz.

Arbeiten Sie mit dem Gerät nicht barfüßig oder in leichten

Sandalen.

Tragen Sie persönliche Schutzkleidung:

−Schutzbrille

−Gehörschutz (Schalldruckpegel am Arbeitsplatz kann

85 dB (A) überschreiten)

−wir empfehlen das Tragen eines Gesichtschutzes, um

Irritationen wegen Staub zu verhindern

Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung

kann Unfälle zur Folge haben.

Vorsicht beim Rückwärtsgehen. Stolpergefahr!

Falls Sie auf Fremdkörper treffen, schalten Sie das Gerät

bitte aus und entfernen Sie den Fremdkörper (Metall, Stei-

ne, Äste, …) siehe Bestimmungsgemäße Verwendung.

Bevor Sie das Gerät aber wieder anschalten, prüfen Sie es

auf eventuelle Beschädigungen und lassen Sie notwendige

Reparaturen durchführen.

Berücksichtigen Sie Umgebungseinflüsse:

−Benutzen Sie das Gerät nicht in feuchter oder nasser

Umgebung.

−Setzen Sie das Gerät nicht dem Regen aus.

−Arbeiten Sie nur bei ausreichenden Sichtverhältnissen.

Sorgen Sie für gute Beleuchtung.

Halten Sie andere Personen und Tiere von Ihrem Arbeits-

bereich fern.

Unterbrechen Sie den Gebrauch der Maschine, wenn Per-

sonen, vor allem Kinder oder Haustiere, in der Nähe sind

und wenn Sie den Arbeitsbereich wechseln.

Lassen Sie andere Personen, insbesondere Kinder, nicht

das Werkzeug oder das Kabel berühren.

Der Bedienende ist im Arbeitsbereich des Gerätes gegen-

über Dritten verantwortlich.

Das Gerät darf nicht von Personen mit verminderten physi-

schen, sensorischen oder geistigen Fähigkeiten oder Per-

sonen mit unzureichendem Wissen oder Erfahrung benutz

werden, außer sie werden von einer für sie verantwortli-

chen Person beaufsichtigt oder angeleitet.

Kinder dürfen das Gerät nicht benutzen.

Jugendliche unter 16 Jahren dürfen das Gerät nicht bedie-

nen.

Personen, welche die Betriebsanleitung nicht gelesen ha-

ben, dürfen das Gerät nicht bedienen.

Kinder sind zu beaufsichtigen, um sicherzustellen, dass sie

nicht mit dem Gerät spielen.

Kinder vom Gerät fernhalten.

Setzen Sie das Gerät niemals ein, während unbeteiligte

Personen in der Nähe sind.

Der Benutzer ist für Unfälle mit anderen Personen oder

deren Eigentum verantwortlich.

Lassen Sie das Gerät nie unbeaufsichtigt.

Überlasten Sie das Gerät nicht! Sie arbeiten besser und

sicherer im angegebenen Leistungsbereich.

Betreiben Sie das Gerät nur mit kompletten und korrekt

angebrachten Schutzeinrichtungen und ändern Sie an dem

Gerät nichts, was die Sicherheit beeinträchtigen könnte.

Betreiben sie das Gerät nicht, wenn Schutzeinrichtungen

oder Abdeckungen beschädigt sind oder Sicherheitsein-

richtungen, wie z. B. Auffangsack, nicht angebracht sind.

Das Gerät bzw. Teile des Gerätes nicht verändern.

Lassen Sie das Gerät niemals eingeschaltet, wenn es auf

der Seite liegt. Das Gerät wurde nur für die Bedienung in

aufrechter Position entwickelt.

Das Gerät nicht mit Wasser abspritzen. (Gefahrenquelle

elektrischer Strom).

Schalten Sie das Gerät ab und ziehen Sie den Netzstecker

aus der Steckdose bei:

−Reparaturarbeiten

−Wartungs- und Reinigungsarbeiten

−Beseitigung von Störungen

−Beseitigung von Verstopfungen

−Überprüfungen der Anschlussleitungen, ob diese ver-

schlungen oder beschädigt sind

−Transport

−Verlassen (auch bei kurzzeitigen Unterbrechungen)

−ungewöhnlichen Geräuschen und Vibrationen

Pflegen Sie Ihren Laubsauger mit Sorgfalt:

−Achten Sie darauf, dass alle Muttern, Bolzen und

Schrauben fest sitzen.

−Achten Sie darauf, dass die Luftöffnungen sauber sind.

−Halten Sie die Handgriffe frei von Öl und Fett. Befolgen

Sie die Wartungsvorschriften.

Überprüfen Sie das Gerät auf eventuelle Beschädigungen:

−Vor weiterem Gebrauch des Gerätes müssen Schutz-

vorrichtungen sorgfältig auf ihre einwandfreie und be-

stimmungsgemäße Funktion untersucht werden.

−Überprüfen Sie, ob bewegliche Teile einwandfrei funkti-

onieren und nicht klemmen oder ob Teile beschädigt

sind. Sämtliche Teile müssen richtig montiert sein und

alle Bedingungen erfüllen, um einwandfreien Betrieb si-

cherzustellen.

−Beschädigte Schutzvorrichtungen und Teile müssen

sachgemäß durch eine anerkannte Fachwerkstatt repa-

riert oder ausgewechselt werden, soweit nichts anderes

in der Gebrauchsanweisung angegeben ist.

−Beschädigte oder unleserliche Sicherheitsaufkleber

sind zu ersetzen.

Bewahren Sie unbenutzte Geräte an einem trockenen,

verschlossenen Ort außerhalb der Reichweite von Kindern

auf.

Elektrische Sicherheit

Ausführung der Anschlussleitung nach IEC 60245 (H 07

RN-F) mit einem Aderquerschnitt von mindestens

⇒3 x 1,5 mm² bei einer Kabellänge bis 25 m

⇒3 x 2,5 mm² bei einer Kabellänge über 25 m

Lange und dünne Anschlussleitungen erzeugen einen

Spannungsabfall. Der Motor erreicht nicht mehr seine ma-

ximale Leistung, die Funktion des Gerätes wird reduziert.

Stecker und Kupplungsdosen an Anschlussleitungen müs-

sen aus Gummi, Weich-PVC oder anderem thermoplasti-

schen Material der gleichen mechanischen Festigkeit sein

oder mit diesem Material überzogensein.

Die Steckvorrichtung der Anschlussleitung muss spritzwas-

sergeschützt sein.

Beim Verlegen der Anschlussleitungen darauf achten, dass

sie nicht gequetscht, geknickt und die Steckverbindung

nicht nass wird.

Fahren Sie nicht mit dem Gerät über das Verlängerungs-

kabel. Stellen Sie sicher, dass es sich in einer sicheren Po-

sition hinter Ihnen befindet.

Wickeln Sie bei Verwendung einer Kabeltrommel das Ka-

bel vollständig ab.

Verwenden Sie das Kabel nicht für Zwecke, für die es nicht

bestimmt ist. Schützen Sie das Kabel vor Hitze, Öl und

scharfen Kanten.

Verwenden Sie das Kabel nicht zum Tragen und Aufhän-

gen und um den Stecker aus der Steckdose zu ziehen.

Schützen Sie sich vor elektrischem Schlag. Vermeiden Sie

Körperberührung mit geerdeten Teilen (z. B. Rohre, Heiz-

körper, Herde, Kühlschränke usw.).

Kontrollieren Sie das Anschlusskabel regelmäßig und er-

setzen Sie dies, wenn es beschädigt ist.

Eine beschädigte Leitung nicht an das Netz anschließen.

Eine beschädigte Leitung nicht berühren, bevor sie vom

Netz getrennt ist. Eine beschädigte Leitung kann zum Kon-

takt mit stromführenden Teilen führen.

Verwenden Sie im Freien nur dafür zugelassene und ent-

sprechend gekennzeichnete Anschlusskabel.

Keine provisorischen Elektroanschlüsse einsetzen.

Schutzeinrichtungen niemals überbrücken oder außer

Betrieb setzen.

Schließen Sie das Gerät über Fehlerstromschutzschalter

(30 mA) an.

Der Elektroanschluss bzw. Reparaturen an elektrischen

Teilen des Gerätes haben durch eine konzessionierte

Elektrofachkraft oder eine unserer Kundendienststellen

zu erfolgen. Örtliche Vorschriften insbesondere hinsicht-

lich der Schutzmaßnahmen sind zu beachten.

Beschädigte Netzanschlussleitungen müssen durch den

Hersteller bzw. einer seiner Kundendienststellen oder ei-

ner ähnlich qualifizierten Person ersetzt werden, um Ge-

fährdungen zu vermeiden.

Reparaturen an anderen Teilen des Gerätes haben durch

den Hersteller bzw. einer seiner Kundendienststellen zu

erfolgen.

Nur Originalersatzteile verwenden. Durch den Gebrauch

anderer Ersatzteile können Unfälle für den Benutzer ent-

stehen. Für hieraus resultierende Schäden haftet der

Hersteller nicht.

Zusammenbau

Schließen Sie den Laubsauger erst nach vollständigem

Zusammenbau ans Stromnetz an.

ÂBefestigen Sie den Führungsholm (9).

ÂBefestigen Sie den Handgriff (1).

ÂKlemmen Sie das Kabel mit der Kabelklammer (4) an

den Führungsholm (9).

ÂStecken Sie den Auffangsack (10) auf.

ÂDrehen Sie den Handgriff des Auffangsacks im Uhr-

zeigersinn, um den Auffangsack zu sichern.

ÂHängen Sie den Auffangsack ein.

ÂStecken Sie den Stutzen des Blasschlauches (7) in

den Ansaugstutzen (17).

ÂHängen Sie den Blasschlauch (7) ein.

ÂStecken Sie die Blasverlängerungsrohre (11) zur

Aufbewahrung in die Aufnahmen am Gerät.

Inbetriebnahme

Vergewissern Sie sich, dass das Gerät komplett und vor-

schriftsmäßig montiert ist.

Überprüfen Sie vor jedem Gebrauch:

−die Anschlussleitungen auf defekte Stellen (Risse,

Schnitte o. dgl.)

verwenden Sie keine defekten Leitungen

−das Gerät auf eventuelle Beschädigungen

−ob alle Schraubenverbindungen fest angezogen sind

−den Auffangsack auf Verschleiß oder Qualitäts-

minderung

LNetzanschluss

Vergleichen Sie die auf dem Gerätetypenschild angegebe-

ne Spannung mit der Netzspannung und schließen Sie das

Gerät an die entsprechende und vorschriftsmäßige Steck-

dose an.

Schließen Sie das Gerät über einen Fi-Schutzschalter

(Fehlerstrom-Schutzschalter) 30 mA an.

Verwenden Sie keine defekten Anschlussleitungen.

Verwenden Sie Anschluss- bzw. Verlängerungskabel mit

einem Aderquerschnitt von mindestens 1,5 mm² bis 25 m

Länge.

LAbsicherung: 10 A

Anbringen des Verlängerungskabels

1. Stecken Sie die Kupplung des Verlängerungskabels auf

den Stecker des Gerätes.

2. Ziehen Sie das Verlängerungskabel als Schlaufe durch die

Kabelzugentlastung (3) und hängen Sie es ein.

3. Achten Sie darauf, dass das Verlängerungskabel genü-

gend Spiel hat.

Ein-/Ausschalten

Benutzen Sie kein Gerät, bei dem sich der Schalter nicht

ein- und ausschalten lässt. Beschädigte Schalter müssen

unverzüglich vom Kundendienst repariert oder ersetzt

werden.

ÂDer Ein-/Ausschalter (2) befindet sich im Handgriff (1).

Einschalten: Drücken Sie den Ein-/Ausschalter (2) auf .

Ausschalten: Drücken Sie den Ein-/Ausschalter auf .

Bei Stromausfall schaltet das Gerät nicht automatisch

auf . Drücken Sie umgehend den Ein-/Ausschalter auf

, um bei Wiederkehr des Stromes ein unerwartetes Wie-

dereinschalten des Gerätes zu vermeiden.

Arbeiten mit dem Laubsauger

Vor Arbeitsbeginn beachten Sie

!die „Sicherheitshinweise“

!die folgenden zusätzlichen Arbeitshinweise.

Nur Personen über 16 Jahre, die die Betriebsanleitung

gelesen und verstanden haben, dürfen das Gerät bedie-

nen.

Tragen Sie Ihre Schutzausrüstungen (Schutzbrille/-visier,

Handschuhe, Gehörschutz, rutschfestes Schuhwerk, lange

Hose, Haarnetz bei langen Haaren), um sich vor möglichen

Verletzungen zu schützen.

Sorgen Sie für einen sicheren und aufgeräumten Arbeits-

platz. Entfernen Sie Gegenstände, die weggeschleudert

werden können, aus dem Arbeitsbereich. (z.B. Steine)

Stellen Sie vor Beginn der Arbeit sicher, dass:

−sich im Arbeitsbereich keine weiteren Personen oder

Tiere aufhalten

−hindernisfreies Rückweichen für Sie sichergestellt ist

−sicherer Stand gewährleistet ist

−Handgriffe und Halterungen trocken und sauber sind.

Wir empfehlen vor dem Blasen/Saugen:

−Rechen und Besen zum Lösen von Unrat zu verwen-

den.

−staubige Flächen leicht zu befeuchten.

Richten Sie das Saug-/Blasrohr niemals auf Personen oder

Tiere. Blasen Sie Gegenstände auch nicht in die Richtung,

wo Personen oder Tiere stehen.

Zuschauer müssen einen Sicherheitsabstand von mindes-

tens 5 m einhalten.

Verwenden Sie die vollständige Blasdüsenverlänge-

rung, damit der Luftstrom nahe am Boden wirken kann.

Vorsicht vor aufgewirbelten und herum fliegenden Gegen-

ständen. Besonders gefährlich ist dabei der Rückstoßeffekt

an Mauern oder Hauswänden.

Arbeiten Sie nicht an offenen Türen oder Fenstern.

Schalten Sie das Gerät aus, wenn Sie Kies- oder Splitwege

überqueren.

Betreiben Sie das Gerät nicht mit nassen Händen oder bei

feuchter Witterung.

Füllen Sie nichts von Hand in die Ansaugöffnung.

Führen Sie die Anschlussleitung immer nach hinten vom

Gerät weg. Es besteht sonst die Gefahr des Stolperns,

Ausrutschens oder Hinfallens.

Betreiben Sie das Gerät beim Saugen nie

−ohne Auffangsack,

−mit nicht geschlossenem Reißverschluss des Auf-

fangsackes

Hinweise zur Benutzung als Saug-Häckselgerät

Vergewissern Sie sich vor Inbetriebnahme, dass der Auf-

fangsack montiert, nicht beschädigt oder abgenutzt ist und der

Reißverschluss zugezogen ist.

1. Schalten Sie das Gerät ein. Â

2. Das Sauggut wird über den Ansaugstutzen (17) in das

Gerät eingezogen und gehäckselt. Â

3. Bewegen Sie das Gerät langsam und gleichmäßig über

das Sauggut. Drücken Sie das Gerät nicht in das Laub hin-

ein.

4. Die Saugleistung verringert sich, wenn der Auffangsack voll

ist. Schalten Sie das Gerät aus und ziehen Sie den Netz-

stecker. Öffnen Sie den Reißverschluss und entleeren

dann den Auffangsack.

5. Nach Arbeitsende:

!schalten Sie das Gerät aus und ziehen Sie den Netz-

stecker.

!lösen Sie den Auffangsack vom Haken (6). Â

!drehen Sie den Handgriff des Auffangsacks entgegen

dem Uhrzeigersinn und ziehen Sie den Auffangsack ab.

!stecken Sie den Anschlussstutzen (5) auf. Â

!drehen Sie den Anschlussstutzen im Uhrzeigersinn, um

den Blasschlauch (7) zu sichern. Â

!schalten Sie das Gerät ein, um Rückstände aus dem

Gerät zu entfernen.

LLaub früh aufnehmen! – Es ist ratsam, Laub möglichst

bei trockener Witterung und so schnell wie möglich nach dem

Laubfall aufzunehmen. Nasses Laub stellt ein Problem dar.

Ebenso Laub, das schon mit der Rotte begonnen hat, oder auf

größeren Haufen lagert.

Hinweise zur Benutzung als Gebläse

Blasmethode 1: blasen mit der Blasdüse (15). Â

Entfernen Sie den Auffangsack vom Gerät, wenn der Auf-

fangsack noch am Gerät befestigt ist.

ÂLösen Sie den Auffangsack vom Haken (6).

ÂDrehen Sie den Handgriff des Auffangsacks entgegen

dem Uhrzeigersinn und ziehen Sie den Auffangsack

ab.

ÂStecken Sie den Anschlussstutzen (5) auf.

ÂDrehen Sie den Anschlussstutzen im Uhrzeigersinn,

um den Blasschlauch (7) zu sichern.

ÂSchalten Sie das Gerät ein.

ÂDer Luftstrom wird über die Blasdüse (15) aus dem

Gerät geblasen.

Bewegen Sie das Gerät langsam und gleichmäßig

von einer Seite zur anderen Seite, um die Fläche zu

reinigen.

Blasmethode 2: blasen mit dem Blasschlauch

Sie sind mit dem Blasrohr freibeweglich und können somit

Ecken und schwer zugängliche Flächen reinigen/ausblasen.

Entfernen Sie den Auffangsack vom Gerät, wenn der Auf-

fangsack noch am Gerät befestigt ist.

ÂLösen Sie den Auffangsack vom Haken (6).

ÂDrehen Sie den Handgriff des Auffangsacks entgegen

dem Uhrzeigersinn und ziehen Sie den Auffangsack

ab.

ÂZiehen Sie den Stutzen des Blasschlauches (7) her-

aus.

ÂStecken Sie ein Blasverlängerungsrohr (11) in den

Stutzen des Blasschlauches (7).

ÂStecken Sie das zweite Blasverlängerungsrohr (11)

auf.

ÂSchalten Sie das Gerät ein.

ÂBewegen Sie das Blasrohr langsam und gleichmäßig

ein paar Zentimeter über dem Boden.

ÂBei Arbeitsunterbrechung können Sie das Blasrohr in

die Halter (16) am Gerät einhängen.

Höheneinstellung

Der Laubsauger ist mit einem variablen Höhenverstellmecha-

nismus ausgestattet. Sie können deswegen nicht nur auf ebe-

nem Boden arbeiten, sondern auch auf unebenem.

Arbeiten auf unebenem Boden

ÂLösen Sie den Drehknopf (14). Der Handgriff ist jetzt

frei beweglich.

ÂBewegen Sie den Handgriff hoch und runter, um den

Laubsauger an die Bodenbeschaffenheit anzupassen.

Arbeiten auf ebenem Boden

ÂLösen Sie den Drehknopf (14). Der Handgriff ist jetzt

frei beweglich.

ÂBewegen Sie den Führungsholm (9) hoch oder runter,

um die erforderliche Höhe des Ansaugstutzens (17)

einzustellen.

Âflache Position des Ansaugstutzens (17)

Diese Position ist ideal zum Reinigen von ebenen,

gepflasterten Plätzen und Wegen, wie Einfahrten,

Terrassen, Gehwege …

In dieser Position ist die Ansaugleistung sehr stark.

Âschräge Position des Ansaugstutzens (17)

Diese Position ist ideal zum Arbeiten auf Rasen oder

unebenen gepflasterten Plätzen und Wegen.

In dieser Position ist die Ansaugleistung schwächer.

Was kann ich saugen und blasen?

JA : leichte und trockene Materialien, z. B. trockenes Laub

und Gartenabfälle wie Gras, kleine Zweige und Papier-

stückchen

NEIN: schwere Materialien, wie z. B. Metall, Steine, Äste,

Tannenzapfen oder zerbrochenes Glas

Saugen oder blasen Sie mit dem Gerät keine bren-

nenden, explosiven oder rauchenden Gegenstände

wie Zigaretten, Streichhölzer oder heiße Asche an.

Saugen oder blasen Sie keine Flüssigkeiten an, be-

sonders keine brennbaren Flüssigkeiten wie Benzin.

Benutzen Sie das Gerät auch nicht in der Nähe von

solchen Stoffen.

Wartung und Pflege

Vor jeder Wartungs- und Reinigungsarbeit:

°Gerät ausschalten

°Stillstand des Geräts abwarten

°Netzstecker ziehen

Nur Originalteile verwenden. Andere Teile können zu unvor-

hersehbaren Schäden und Verletzungen führen.

Zum Warten und Reinigen entfernte Sicherheitseinrichtungen

müssen unbedingt wieder ordnungsgemäß angebracht und

überprüft werden.

Weitergehende Wartungs- und Reinigungsarbeiten, als die in

diesem Kapitel beschrieben, dürfen nur vom Kundendienst

durchgeführt werden.

LBeachten Sie folgendes, um die Funktionsfähigkeit des

Laubsaugers zu erhalten.

Überprüfen Sie, ob alle Muttern, Bolzen und Schrauben

fest sitzen, um sicherzustellen, dass das Gerät sicher be-

trieben werden kann.

Untersuchen Sie den Auffangsack auf Verschleiß oder

Qualitätsminderungen.

Tauschen Sie verschlissene oder beschädigte Teile aus.

Entfernen Sie Staub und Verschmutzungen mit einem

Lappen oder Pinsel.

Die Maschine nicht mit fließendem Wasser oder Hoch-

druckreinigern reinigen.

Verwenden Sie für die Kunststoffteile keine Lösungsmittel

(Benzin, Alkohol, usw.), da diese die Kunststoffteile be-

schädigen können.

Reinigung des Auffangsackes

Entleeren Sie den Auffangsack nach Arbeitsende.

ÂLösen Sie den Auffangsack vom Haken (6).

ÂDrehen Sie den Handgriff des Auffangsacks entgegen

dem Uhrzeigersinn und ziehen Sie den Auffangsack

ab.

!Schütteln Sie den Auffangsack gut aus.

!Drehen Sie die Innenseite nach außen, um den Auf-

fangsack auszubürsten.

!Waschen Sie den Auffangsack bei starker Verschmutzung

oder mindestens einmal im Jahr mit der Hand in milder Sei-

fenlauge.

LBei Schwergängigkeit des Reißverschlusses die Reißver-

schlusszähne mit einer trockenen Seife einreiben.

Überprüfen Sie zu Ihrer eigenen Sicherheit den Auf-

fangsack regelmäßig auf Beschädigungen. Tauschen Sie

einen beschädigten Auffangsack unverzüglich aus.

Lagerung

Netzstecker ziehen.

Bewahren Sie unbenutzte Geräte an einem trockenen, ver-

schlossenen Ort außerhalb der Reichweite von Kindern

auf.

Beachten Sie vor einer längeren Lagerung folgendes, um

die Lebensdauer der Maschine zu verlängern und ein leicht

gängiges Bedienen zu gewährleisten:

−Führen Sie eine gründliche Reinigung durch.

−Überprüfen Sie die Maschine auf einwandfreien Zu-

stand, damit nach einer längeren Lagerung eine zuver-

lässige Nutzung des Gerätes gewährleistet ist.

Mögliche Störungen

Problem mögliche Ursache Beseitigung

Motor läuft nicht an Netzspannung fehlt (Stromausfall) Absicherung überprüfen (10 A)

Anschlusskabel defekt Kabel austauschen bzw. Kabel überprüfen lassen

(Elektrofachmann)

defekte Kabel nicht mehr benutzen

Motor oderSchalter defekt zur Problembehebung wenden Sie sich an den

Hersteller oder an eine von ihm benannte Firma

Sauggut wird nicht richtig

eingezogen (verringerte

Saugleistung)

Gerät ist verstopft bzw. blockiert Verstopfung beseitigen, evtl. Kundendienst

Auffangsack ist zu voll Auffangsack leeren

Anschlussleitung zu lang oder zu kleiner Querschnitt.

Steckdose zu weit vom Hauptanschluss entfernt und

zu kleiner Querschnitt der Anschlussleitung.

Anschlussleitung mindestens 1,5 mm², maximal

25 m lang. Bei längerem Kabel Querschnitt min-

destens 2,5 mm².

Bei weiteren Fehlfunktionen setzten Sie sich bitte mit unserem Kundendienst in Verbindung.

0 23 82 / 8 92 – 54 0 23 82 / 8 92 – 58 0 23 82 / 8 92 – 65 0 23 82 / 8 92 – 101 0 23 82 / 8 92 – 102

Technische Daten

Typ KLS 1600

Modell KLS 1600

Baujahr siehe letzte Seite

Motorleistung P11600 W

Motor Wechselstrommotor 230 V ~ 50 Hz

Drehzahl n 11000 min-1

Blas-Luftstrom (max. Luftgeschwindigkeit) Blasdüse: 200 km/h

Blasschlauch: 400 km/h

Saugleistung (max. Luftmenge) 900 m³/h

Hand-Arm-Vibration (nach EN 1033/DIN 45675) avhw = 4,4 m/s²; K = 2,2 m/s²

Auffangsack (Volumen) 25 Liter

Schutzklasse II – schutzisoliert

Gewicht 6,8 kg

Schallleistungspegel LWA (nach 2000/14/EG) gemessener Schallleistungspegel 105 dB (A)

garantierter Schallleistungspegel 108 dB (A)

K = 3 dB (A)

Schalldruckpegel LP

(nach 2000/14/EG) 94 dB (A); K = 3 dB (A)

Garantie

Bitte beachten Sie die beiliegende Garantieerklärung.

Ersatzteile

Ersatzteile bestellen:

−Bezugsquelle ist der Hersteller oder Händler

−erforderliche Angaben bei der Bestellung:

•Farbe des Gerätes

•Ersatzteil - Nr.

•Bezeichnung des Ersatzteiles

•gewünschte Stückzahl

•Bezeichnung des Laubsaugers

Beispiel: orange, 381266, Auffangsack , 1, KLS 1600

Pos.-Nr. Ersatzteil-Nr. Bezeichnung

4 381273 Kabelklammer

7 381264 Blasschlauch

9 381265 Führungsholm

10 381266 Auffangsack

11 381267 Blasverlängerungsrohr

18 381268 Rad – klein

19 381269 Radkappe (kleines Rad)

20 381270 Rad – groß

21 381271 Radkappe (großes Rad)

22 381272 Sicherheitsaufkleber

Do not operate machine before having read the

operating instructions, understood all the notes and

assembly the machine as described here.

Keep the instructions in a safe place for future use.

Contents

Declaration of Conformity 10

Extent of delivery 10

Description of the device 10

Symbols operating manual 10

Symbols machine 10

Operating times 11

Proper use 11

Residual risks 11

Vibrations 11

Safety instructions 12

Assembly 13

Start-up 13

Working with the garden vac 14

Care and maintenance 15

Storage 15

Possible Problems 16

Technical data 16

Guarantee 16

Spare parts 16

Declaration of Conformity

No. (S-No.): 11494

according to EC Directive 2006/42/EC

We,

ATIKA GmbH

Josef-Drexler-Str. 8, 89331 Burgau – Germany

herewith declare under our sole responsibility that the product

Laubsauger, -bläser, - häcksler (Garden vac, blower,

shredder) type KLS 1600

Serial number: 008700 – 025000

is conform with the above mentioned EC directives as well as with

the provisions of the guidelines below:

2004/108/EC, 2000/14/EC and 2011/65/EU.

Following harmonized standards have been applied:

EN 60335-1:2012; IEC 60335-2-100:2002; EN 62233:2008;

EN 55014-1/A1:2009; EN 55014-2/A2:2008;

EN 61000-3-2/A2:2009; EN 61000-3-3:2008

Conformity assessment procedure: 2000/14/EC - Appendix V.

Measured level of the acoustic output LWA 105 dB (A).

Guaranteed level of the acoustic output LWA 108 dB (A).

Duly authorised person for the complilation of technical

documents:

ATIKA GmbH – ATIKA GmbH – Technical department

Josef-Drexler-Str. 8 – 89331 Burgau – Germany

i.A.

Burgau, 29.09.2014 i.A. G. Koppenstein

Engineering design management

Extent of delivery

After unpacking, check the contents of the box

!That it is complete

!Check for possible transport damage

Report any damage or missing items to your dealer, supplier or

the manufacturer immediately. Complaints made at a later date

will not be acknowledged.

!1 preassembled unit of equipment !1 handle

!1 operating bar !1 blow hose

!2 extension blow tubes !1 collecting bag

!1 operating manual !1 warranty

declaration

!1 assembly and operating instruction

sheet

Description of the device

1 Handle 10 Collecting bag

2 On/Off switch 11 Extension blow tube

3 Cord grip 12 Carrying handle

4 Cable clip 13 Motor

5 Connector 14 Turning knob for height

adjustment

6 Hook for collecting bag

7 Blow hose 15 Blow nozzle

8 Mains plug 16 Holder

9 Operating bar 17 Suction funnel

Symbols operating manual

Threatened hazard or hazardous situation. Not

observing this instruction can lead to injuries or cause

damage to property.

LImportant information on proper handling. Not

observing this instruction can lead to faults in the

machine.

User information. This information helps you to use all

the functions optimally.

Assembly, operation and servicing. Here you are

explained exactly what to do.

…

Please refer to the attached assembly and

operating instruction sheet for references

to figure numbers in the text.

Symbols machine

Carefully read operator’s manual before handling the

machine. Observe instructions and safety rules when

operating.

Shut off engine and remove power cord before

performing cleaning, maintenance or repair work.

Danger – objects may be thrown out at high speed

when motor is running. Keep people, pets and

domestic animals out of the danger area.

Beware of the rotating tool.

Keep hands and feet out of openings while machine

is running.

Wear eye and ear protection.

Protect against moisture.

Immediately disconnect the mains plug when the

cable is damaged or entangled.

Do not touch the cable until it is disconnected from

the mains.

Machine of the protection class II (double insulated)

This product complies with European regulations

specifically applicable to it.

Electrical devices do not go into the domestic rubbish.

Give devices, accessories and packaging to an

ecofriendly recycling. According to the European

Directive 2012/19/EU on electrical and electronic

scrap, electrical devices that are no longer

serviceable must be separately collected and brought

to a facility for an environmentally compatible

recycling.

Operating Times

Please consider the individual country specifications.

Information on how to avoid noise:

Some noise exposure from this machine is unavoidable. Schedule

noisy work to times during which it is allowed. Respect all rest

times and restrict the work duration to the minimum. You as the

operator and bystanders should wear a suited hearing protection.

Proper use

The garden vac/blower/shredder is only suitable for light, dry

materials, such as leaves and garden waste such as grass,

small twigs and pieces of paper.

The vacuuming, blowing and shredding of

!heavy materials, such as metal, stones, branches, fir

cones or broken glass

!combustible materials such as cigarette butts, barbecue

coal

!flammable, toxic or explosive materials

is explicitly forbidden.

Never use the machine in areas with harmful dust and liquids

or as a wet vacuuming machine, because of the risk of

physical injury.

Any other use than for vacuuming, blowing and shredding is

not allowed.

The garden vac/blower/shredder is only designed for private

use in accordance with its proper purpose.

Regarded as machine for private gardens and allotments are

those units which are not employed in public grounds, parks,

sports grounds, and in agriculture and forestry.

Every other form of use is considered improper use. The

manufacturer accepts no liability for any damages resulting

from improper use, and any risk is in this case borne solely by

the user.

The intended usage also includes compliance with the

operating, servicing and repair conditions prescribed by the

manufacturer and following the safety instructions included in

the instructions.

The relevant accident prevention regulations for the operation

as well as the other generally acknowledged occupational

medicine and safety rules must be complied with.

Unauthorised modifications at the garden vac will exempt the

manufacturer from any liability for damages of any kind arising

from this.

Only persons who are familiarised with the device and

informed about possible risks are allowed to prepare, operate

and service this device. Repair works may only be carried out

by us or by a customer service agent nominated by us.

The machine may not be used in a potentially explosive

environment or be exposed to the rain.

Residual risks

Even if used properly, residual risks can exist even if the

relevant safety regulations are complied with due to the design

determined by the intended purpose.

Residual risks can be minimised if the “Safety information” and

the “Intended usage” as well as the whole of the operating

instructions are observed.

Observing these instructions, and taking proper care, will reduce

the risk of personal injury or damage to the equipment.

Failure to observe the safety precautions can lead to injury to

the operator or damage to property.

Stones and soil may be thrown off.

Risk from electricity, by using non-standard electrical

connections.

Touching live parts of opened electrical components.

Impairment of hearing when working on the machine for

longer periods of time without ear protection.

In addition, in spite of all the precautionary measures taken, non-

obvious residual risks can still exist.

Vibrations

Hand arm vibration avhw = 4.38 m/s²

Measuring uncertainty K = 2.2 m/s²

The indicated vibration emission level has been measured

according to a standardised test method and can be used to

compare power tools.

It can also be used for an initial estimate of the vibration

exposure.

The actual vibration emission level during the use of the

machine may differ from that indicated in the operating

instructions or indicated by the manufacturer.

This may be caused by the following factors to be minded before

and during the use:

−Proper use of the machine

−Proper condition of the machine for use

−Handles and optional anti-vibration handles properly

mounted on the machine body

When you feel uncomfortable or notice discoloration of skin on

your hands during the use of the machine, stop working

immediately. Observe sufficient break times to rest. Failure to

have sufficient break times may result in a hand-arm vibration

syndrome.

The extent of exposure depending on the type of work or machine

use should be estimated and appropriate breaks taken. In this

way, the extent of exposure can be considerably reduced over

the entire work time. Minimise the risk caused by vibrations.

Maintain this machine according to the instructions in the manual.

If you intend to use this machine frequently, contact your local

authorised dealer and purchase anti-vibration accessories if

required. Avoid the use of this machine at temperatures under

10°C. Create a work schedule in order to minimise vibration

exposure.

Safety instructions

When improperly handled a garden vac may be dangerous. If

electrical tools are used, the fundamental safety precautions

must be met to preclude the risks of fire, electric shock and

injuries to persons.

Before commissioning this product, read and keep to the

following advice. Also observe the preventive regulations of

your professional association and the safety provisions

applicable in the respective country, in order to protect

yourself and others from possible injury.

LPass the safety instructions on to all persons who work

with the machine.

LKeep these safety instructions in a safe place.

Make yourself familiar with the equipment before using it, by

reading and understanding the operating instructions.

Do not use the machine for unsuitable purposes (see “Normal

intended use” and “Working with the vacuum cleaner”).

Ensure that you have stand in a secure standing position and

maintain your balance at all times. Do not bend forwards.

When working on slopes always make sure to have a safe

standing position.

Only operate the machine in walking speed, do not run with it.

Be observant. Attend to what you do. Start working with

rationality. Do not use the device when you are tired or under

the influence of drugs, alcohol or medicaments. One moment

of carelessness when using the device can result in serious

injuries.

Familiarize yourself with your environment and pay attention

to possible dangers which you may not be able to hear

because of the motor noise.

Wear suitable work clothes:

−do not wear loose-fitting clothes or jewellery; they can

catch in moving parts.

−Gloves and nonskid footwear

−Trousers to protect the legs

−Keep long hair away from the intake opening. Otherwise, it

could be drawn into the intake opening. Wear a hairnet if

required.

Do not work with the device barfooted or only with thongs on

your feet.

Wear protective clothing:

−safety goggles

−ear protection (Sound intensity level at workplace can

exceed 85 dB (A))

−It is recommended to wear a face guard to prevent

irritation due to dust.

Keep your workplace in an orderly condition! Untidiness can

result in accidents.

Be careful when stepping back! Risk of stumbling!

If you come across to foreign objects, please power off the

device and remove those foreign objects. However before you

restart the device, check it for possible damages and have it

repaired if necessary.

Take into consideration environmental influences:

−Do not use the device in moist or wet ambience.

−Do not expose the device to rain.

−Do only work with sufficient visibility conditions. Provide for

good illumination.

Keep bystanders and animals away from your working area.

Do not allow other persons, especially children, to touch the

tool or cable.

Switch off the machine if persons, in particular children or

pets, are close to you or if you change your working area.

Within his area of work the operator is responsible for third

parties.

This unit may not be used by persons having reduced

physical, sensory or cognitive abilities or by persons with lack

of adequate knowledge or experience unless they are

supervised or instructed by a person who is responsible for

them.

The machine must not be operated by children.

The machine must not be operated by young people under 16

years of age.

Persons who have not read this operating instruction manual

may not operate this unit.

Children must be supervised to make sure that they do not

play with the device.

Keep children away form machine.

Never operate the machine if other persons are in the

immediate vicinity.

The user is responsible for accidents with other people or their

property.

Never leave the saw unattended.

Do not overload the machine! You work better and safer in the

given performance range.

Only operate the machine with complete and correctly

attached safety equipment and do not alter anything on the

machine that could impair the safety.

Never operate the machine when protective devices or covers

are damaged or safety devices such as the collecting bag are

not installed.

Faulty or damaged parts in the device must be replaced

immediately.

Never leave the machine powered when tipping it over on its

side. The machine is designed for operating in upright

posture.

Do not spray machine with water (this is hazardous due to live

components).

Switch the machine off and remove the mains plug from the

socket when

−carrying out repair works

−carrying out servicing and repair works

−removal of faults

−eliminating blockages

−checking the leads to see whether these are caught up or

damaged

−transporting

−leaving unattended (even during short interruptions)

−unusual noises and vibrations

Thoroughly maintain your garden vac:

−Ensure that all nuts, bolts and screws are tight.

−Make sure that the ventilation apertures are free.

−Keep handles dry and free of oils and grease.

Check the machine for possible damage

−Before continuing to use the machine, the protective

devices must be inspected to ensure that they work

perfectly and with their intended function

−Check whether movable parts function perfectly and do

not stick or whether parts are damaged. All parts must be

correctly installed and fulfil all conditions to ensure perfect

operation of the saw

−Damaged guards and parts must be properly repaired or

exchanged by a recognized, specialist workshop; insofar

as nothing else is stated in the instructions for use.

−Damaged or illegible safety warning labels should be

replaced immediately.

Store the unused machine in a dry locked place away from the

reach of children.

Electrical safety

Design of the connection cable according to IEC 60245 (H 07

RN-F) with a core cross-profile section of at least

→1.5 mm² for cable lengths up to 25 m

→2.5 mm2for cable lengths over 25 m

Long and thin connection lines result in a potential drop. The

motor does not reach any longer its maximal power; the

function of the device is reduced.

Plugs and coupler outlets on connection cables must be made

of rubber, non-rigid PVC or other thermoplastic material of

same mechanical stability or be covered with this material.

The connector of the connection cable must be splash-proof.

When running the connection line observe that it does not

interfere, is not squeezed, bended and the plug connection

does not get wet.

Do not drive the device across the extension cable. Make sure

that it is behind you in a secure position. Place the cable on a

path or area that has already been thatched.

Wind off completely the cable when using a cable drum.

Do not use the cable for purposes for which it is not meant.

Protect the cable against heat, oil and sharp edges.

Do not use the cable for machine carrying and hanging up or

for pulling the plug out of the socket.

Protect yourself against electric shocks. Avoid touching

earthed parts with your body (e.g. pipes, heating apparatus,

cookers, fridges etc.).

Do never connect a damaged cable to the mains. Do not

touch a damaged cable before it is disconnected from the

mains. A damaged cable may cause contact with live parts.

Do not use any defective connection cables.

When working outdoors, only use extension cables especially

approved and appropriately labelled for outdoor use.

Do not set up any provisional electrical connections.

Never bypass protective devices or deactivate them.

Only hook up the machine by means of a fault-current circuit

breaker (30 mA).

The electrical connection or repairs to electrical parts of the

machine must be carried out by a certified electrician or one

of our customer service points. Local regulations –

especially regarding protective measures – must be

observed.

Damaged mains leads must be replaced by the

manufacturer or one of their service workshops or a similar

qualified person to prevent dangers.

Repairs to other parts of the machine must be carried out by

the manufacturer or one of his customer service points.

Use only original spare parts. Accidents can arise for the

user through the use of other spare parts. The manufacturer

is not liable for any damage or injury resulting from such

action.

Assembly

Connect the leaf sucker to the power supply system only

after having finished the complete assembly.

ÂMount the operating bar (9).

ÂMount the handle (1).

ÂFix the cable on the operating bar (9) using the cable

clip (4).

ÂSlip the collecting bag (10) on.

ÂTurn the handle of the collecting bag clockwisely to

secure the collecting bag.

ÂHang up the collecting bag.

ÂPlug the connector of the blow hose (7) in the suction

funnel (17)

ÂHang up the blow hose (7).

ÂPut the extension blow tubes (11) in their receivers on

the machine to properly keep them.

Start-up

Check that the machine is completely and correctly

assembled.

Before using the shredder, make sure each time that

−there are no faulty connections (tears, cuts, etc.)

−there are no damage at the machine

−all screws are tight

−the collecting bag shows no signs of wearing or quality

deterioration

LMains connection

Compare the voltage given on the machine model plate e.g.

230 V with the mains voltage and connect the machine to the

relevant and properly earthed plug.

Only use connection cables with sufficient diameters.

Do not use any defective connection cables.

Connect the machine via a 30 mA fault current safety switch.

Use connecting or extension cables up to a length of 1.5 m

featuring a core cross section of at least 25 mm²

LFuse protection: 10 A

Mounting of the extension cable

1. Plug the female connector of the extension cable on the male

connector of the device.

2. Thread the extension cable through the pull relief device (3)

as a loop and hang it up.

3. Make sure that the extension cable has enough free motion.

Switching on/off

Do not use any device where the switch can not be switched

on and off. Damaged switches must be repaired or replaced

immediately by the customer service.

ÂThe ON/Off switch (2) is integrated in the handle (1).

Switching on: Put the On/Off switch (2) to .

Switching off: Put the On/Off switch (2) to .

In the case of a power failure the machine does not

automatically put the switch to . Put the On/Off switch

immediately to to prevent any accidental starting of the

machine when the power supply recovers.

Working with the garden vac

Before starting any work read and understand

!the safety notes,

!following additional instructions on how to work with this

machine.

The machine may only be operated by persons over the age

of 16 years, and who have read and understood these

operating instructions.

Wear your safety gear (goggles/vizor, gloves, long trouseres,

non-slip shoes, hainet in case of long hair) for protection from

possible injuries.

Make sure to have a safe and tidied up work area. Remove

from the working area objects which might be thrown off.

Before starting your work make sure that:

−no other persons or animals stay within the working area,

−you can always step back without any barriers,

−you have always a secure standing position,

−handles and holding devices are dry and clean.

The following is recommended before starting the

blowing/suction:

−use a rake and broom to loosen dirt

−slightly wet dusty areas

Never aim the suction/blowing pipe at people or animals.

Never blow objects in the direction of people of animals.

Spectators must observe safety clearance of min. 5 m.

Use the complete blow nozzle extension to ensure that

the air flow can take full effect close to the ground.

Beware of swirling and flying objects. Be particularly aware of

recoiling effects from brickwork or house walls (e.g. stones).

Do not work close to open doors or windows.

Switch off the machine before crossing gravel or grit paths.

Do not operate the machine with wet hands or during damp

weather.

Never put objects manually into the suction opening.

Always ensure that the connection lead runs back away from

the machine. Otherwise there is a risk of stumbling, slipping or

falling.

Never operate the machine

−without the bag,

−without closing the zip fastener of the bag

Instructions for using as vac/shredder

Before using the machine, ensure that the bag has been

fitted, is not damaged or worn and the zip fastener has been

closed.

1. Switch the machine on. Â

2. Material to be removed is sucked into the machine via the

suction funnel (17) and shredded there.

3. Move the machine slowly and evenly over the material. Do not

press it into the leaves.

4. The suction power decreases when the bag is full. Switch the

machine off and disconnect from the mains. Open the zip

fastener and empty the bag.

5. After completion of work:

!Switch off the machine and disconnect the mains plug.

!Detach the collecting bag from the hook (6). Â

!Turn the handle on the collecting bag anticlockwisely and

pull it off. Â

!Push the connector (5) on. Â

!Turn the connector clockwisely to secure the blow hose

(7). Â

!Start the machine to remove residues from it.

LTake up leaves in good time! – It is advisable to take up

fallen leaves when the weather is dry and as soon as they have

fallen. Wet leaves are a problem, together with leaves that have

already begun to rot or are on big piles.

Instructions for use as blower

Blow method 1: Blowing with the blow nozzle (15). Â

Remove the collecting bag from the machine if it is still fixed on

the machine.

ÂDetach the collecting bag from the hook (6).

ÂTurn the handle on the collecting bag anticlockwisely

and pull it off.

ÂPush the connector (5) on.

ÂTurn the connector clockwisely to secure the blow hose

(7).

ÂStart the machine.

ÂAir is blown out of the machine through the blow nozzle

(15).

Move the machine slowly and systematically from one

side to the other to clean the area.

Blow method 2: Blowing with the blow hose

The blow hose is flexible and versatile, so you can clean/blow out

corners and surfaces that are difficult to access.

Remove the collecting bag from the machine if it is still fixed on

the machine.

ÂDetach the collecting bag from the hook (6).

ÂTurn the handle on the collecting bag anticlockwisely

and pull it off.

ÂPull off the connector of the blow hose (7).

ÂInsert one extension blow tube (11) in the connector of

the blow hose (7).

ÂInsert the second extension blow tube.

ÂStart the machine.

ÂMove the blow tube slowly and systematically some

centimeters above the ground.

ÂWhen interrupting your work you can hang up the blow

tube in the holders (13) on the machine.

Height adjustment

The leaf sucker is equipped with a height adjustment mechanism.

Hence you can work not only on an even ground but also on an

uneven ground.

Working on an uneven ground

ÂLoosen the turning knob (14). The handle is then

adjustable.

ÂMove the handle up and down to adjust the leaf sucker

to the ground conditions.

Working on an even ground

ÂLoosen the turning knob (14). The handle is then

adjustable.

ÂMove the operating tube (9) up and down to adjust the

required height of the suction funnel (17).

ÂHorizontal position of the suction funnel (17)

This position is ideal when cleaning even paved areas

and paths such as doorways, terraces, footpaths ...

The suction performance is very high in this position.

ÂTilted position of the suction funnel (17)

This position is ideal for working on lawn or uneven

paved areas and paths.

The suction performance is somewhat lower in this

position.

What can I vacuum and blow?

YES

light, dry materials, e.g. dry leaves and garden waste such as

grass, small twigs and pieces of paper

heavy materials such as metal, stones, branches, fir cones or

broken glass

Do not use the machine to vacuum or blow any burning,

explosive or smoking items such as cigarettes, matches

or hot ash.

Do not vacuum or blow any liquids, in particular

flammable liquids such as fuel. Do not use the machine

in the vicinity of such substances.

Care and maintenance

Before each maintenance and cleaning work :

- switch off device

- wait until the cutting thread is stationary.

- pull out main plug

Use only original parts. Other parts can result in unexpected

damages and injuries.

For maintaining and cleaning, removed security devices must

unconditionally be mounted properly and proved again.

Maintenance and repair work beyond this is only allowed to be

carried out by the manufacturer or authorized service staff.

LPlease proceed as follows to preserve the functioning ability

of your garden vac.

Check that all nuts, bolts and screws are tight to ensure a safe

operation of the machine.

Check the collecting bag for wearing and deterioration.

Replace any worn or damaged parts.

Remove dust and dirt with a cloth or a brush.

Do not clean the machine with running water or high-pressure

cleaners.

Do not use solvents for the synthetic parts (petrol, alcohol,

etc.) as these can damage the synthetic parts.

Cleaning the bag

Empty the collecting bag after completion of your work.

ÂDetach the collecting bag from the hook (6).

ÂTurn the handle on the collecting bag anticlockwisely

and pull it off.

!Shake the bag thoroughly.

!Turn it inside out and brush the bag out thoroughly.

!Wash the bag when extremely soiled or at least once a year,

by hand in mild soap suds.

LIf the zip fastener is stiff, rub dry soap into the zip.

For your own safety, regularly check the bag for any signs of

damage. Always replace a damaged bag immediately.

Storage

Remove the mains plug from the socket.

Store unused equipment in a dry, locked place out of the

reach of children.

Before a longer storage observe the following in order to

prolongate the service life of the machine and to guarantee a

smooth running operation:

−thoroughly clean the machine.

−Check the machine for perfect condition to ensure a safe

use of it after a longer period of storage.

Possible problems

Problem Possible cause Remedy

Motor won't start No mains power (power failure) Check fuse (10 A)

Connection lead defect Replace lead or have lead checked (electrician)

Never use defect lead

Motor or switch defect To solve the problem, contact the manufacturer or an

authorised company.

Material is not sucked in

properly (reduced

vacuuming power)

Machine is clogged or blocked Eliminate the blocking, call the service if required.

Bag too full Empty bag

Extension cable too long, or cross-section too small.

Socket too far away from main connection, and

cross-section of connection lead too small.

Extension cable at least 1,5 mm2 , maximum 25 m

long. Cross- section of at least 2,5 mm 2in longer

cables.

Technical data

Type KLS 1600

Model KLS 1600

Year of construction see last page

Motor power P11600 W

Motor AC-motor 230 V ~ 50 Hz

Speed n 11000 min-1

Blowing air flow (max. air velocity) Blow nozzle: 200 km/h

Blow hose: 400 km/h

Suction power (max. air flow) 900 m³/h

Hand arm vibration (as per EN 1033/DIN 45675) avhw = < 4.4 m/s²; K = 2,2 m/s²

Bag (volume) 25 l

Protection class II – protective insulated

Weight 6.8 kg

Sound power level LWA (as per 2000/14/EC)

measured sound power level 105 dB (A)

guaranteed sound power level 108 dB (A)

K = 3 dB (A)

Sound pressure level LPA (as per 2000/14/EC) 94 dB (A)

K = 3 dB (A)

Guarantee

Please observe the enclosed terms of guarantee.

Spare parts

Ordering spare parts:

−Available from the manufacturer or dealer

−Orders must quote the following information:

•Colour of the machine

•Spare parts no.

•Description/designation of the part

•Quantity required

•Model no. of the vacuum cleanerl

Example: orange, 381266, collecting bag, 1, KLS 1600

Pos. Spare part no. Designation

4 381273 Cable clip

7 381264 Blow hose

9 381265 Operating bar

10 381266 Collecting bag

11 381267 Extension blow tube

18 381268 Small wheel

19 381269 Hubcap (small wheel)

20 381270 Large wheel

21 381271 Hubcap (large wheel)

22 381272 Safety label

Vous ne devez pas mettre la machine en route

avant d’avoir lu attentivement ce mode d’emploi,

d’avoir observé toutes les informations indiquées

et d’avoir monté la machine comme décrit.

Conserver ces notice d’utilisation pour tout utilisateur futur.

Table des matières

Déclaration de conformité 17

Fourniture 17

Description de la machine 17

Symboles utilisés dans cette notices d’utilisaton 17

Symboles utilisés sur cet appareils 18

Tranches horaires 18

Utilisation dans les règles de l’art 18

Risques résiduels 18

Vibrations 19

Consignes de sécurité 19

Montage 21

Mise en service 21

Travail avec l‘aspirateur à feuilles 21

Maintenance et entretien 23

Stockage 23

Pannes possibles 23

Caractéristiques techniques 24

Garantie 24

Pièces de rechange 24

Déclaration de conformité CE

N° (S-No.): 11494

Conformément à la directive CE : 2006/42/CE

Par la présente, nous

ATIKA GmbH

Josef-Drexler-Str. 8, 89331 Burgau – Germany

déclarons sous notre responsabilité exclusive que le produit

Laubsauger, -bläser, -häcksler (Aspirateur, souffleur, broyeur

à feuilles) type KLS 1600

Numéro de série : 008700 – 025000

est conforme aux dispositions de la directive CE susnommée ainsi

qu’aux dispositions des directives suivantes :

2004/108/CE, 2000/14/CE et 2011/65/UE.

Les normes harmonisées suivantes ont été appliquées :

EN 60335-1:2012; IEC 60335-2-100:2002; EN 62233:2008;

EN 55014-1/A1:2009; EN 55014-2/A2:2008;

EN 61000-3-2/A2:2009; EN 61000-3-3:2008

Procédé d’évaluation de la conformité: 2000/14 CE - Annexe V

Niveau de puissance sonore mesuré LWA 105 dB (A).

Niveau de puissance sonore garanti LWA 108 dB (A).

Responsable de l'établissement des documentations

techniques:

ATIKA GmbH – Bureau technique – Josef-Drexler-Str. 8 -

89331 Burgau Germany

i.A.

Burgau, 29.09.2014 i.A. G. Koppenstein

Direction du bureau d’études

Fourniture

Après le déballage de la machine, vérifiez le contenu du

carton quant à

!l’intégralité des pièces

!la présence éventuelle de dommages dus au transport.

Informez immédiatement le revendeur, le transporteur et / ou le

fabricant en cas de réclamation. Sachez que les réclamations

ultérieures ne sont plus acceptées.

!1 elément pré-monté !1 poignée

!1 manche !1 tuyau soufflant

!2 rallonges pour le tuyau soufflant !1 sac de récupération

!1 instructions d´utilisation !1 déclaration de

garantie

!1 fiche de montage et d’utilisation

Description de la machine

1 Poignée 10 Sac collecteur

2 Interrupteur marche/arrêt 11 Rallonge pour le tuyau

soufflant

3 Décharge de traction du

câble 12 Poignée de transport

4 Pince pour câble 13 Moteur

5 Raccord 14 Bouton rotatif pour le

mécanisme de réglage en

hauteur

6 Crochet pour sac

collecteur

7 Tuyau soufflant 15 Buse soufflante

8 Fiche électrique 16 Support

9 Manche 17 Raccord d’aspiration

Symboles utilisés dans cette notices

d’utilisation

Danger imminent ou situation dangereuse.

L’inobservation de ces indications génère des risques

de blessures ou d’endommagements matériels.

LIndications importantes pour un emploi conforme à

l’usage prévu. L’inobservation de ces indications peut

provoquer des défauts de fonctionnement.

Indications pour l’usager. Ces indications sont d’une

aide précieuse pour un emploi optimal des différentes

fonctions.

Montage, exploitation et maintenance. Ce symbole

attire votre attention sur ce que vous devez faire.

…

Consultez la fiche de montage et

d’utilisation ci-jointe lorsque le texte fait

référence au numéro d’un schéma.

Symboles utilisés sur cet appareils

Lire le notice d’utilisation et les conseils de sécurité

avant la mise en marche et en tenir compte pendant le

fonctionnement.

Arrêter le moteur et retirer l’embout de la bougie avant

toute opération d’entretien, de remise en état ou de

nettoyage.

Les pièces éjectées représentent un danger lorsque

que le moteur est en marche – les personnes

étrangères ainsi que les animaux domestiques et de

rente doivent rester à l’écart de la zone dangereuse.

Attention, outil en rotation.

Ne pas introduire les mains ou les pieds dans les

orifices de la machine pendant que celle-ci est en

marche.

Porter des lunettes de protection et un casque antibruit.

Protéger de l’humidité.

Tirer la fiche de la prise de courant si le câble est

endommagé ou enroulé.

Ne touchez pas le câble tant qu'il est raccordé au

réseau.

Machine classe de protection II (protégée par

isolation).

Le produit est conforme aux directives européennes

applicables.

Ne jamais jeter un appareil électrique aux ordures

ménagères. Les appareils, les accessoires et les

emballages doivent être recyclés de façon non-

polluante. Conformément à la directive européenne

2012/19/UE relative aux déchets d’équipements

électriques et électroniques, les appareils électriques

ne pouvant plus être utilisés doivent être collectés

séparément et recyclés d'une manière respectueuse de

l'environnement.

Tranches horaires

Observez les dispositions spécifiques de la loi nationale.

Informations pour éviter le bruit :

Il est inévitable que cette machine constitue une certaine nuisance

sonore. Effectuer les travaux produisant un bruit intense pendant

les horaires autorisés et destinés à cet effet. Respecter les

éventuels horaires de repos et limiter la durée du travail au stricte

nécessaire. Porter une protection de l'ouïe appropriée pour votre

protection personnelle ainsi que celles des personnes se trouvant

à proximité.

Utilisation dans les règles de l’art

L‘aspirateur/souffleur/broyeur à feuilles est conçu pour aspirer

uniquement des matières légères et sèches, telles que les

feuilles et les déchets de jardin, comme l‘herbe, les petites

branches et les petits morceaux de papier.

L‘aspiration, le soufflage et le broyage de

!matières lourdes, comme le métal, les pierres, les

branches, les pommes de pin ou les morceaux de verre

cassé,

!Matières combustibles comme les mégots de cigarettes, le

charbon

!Matières inflammables, nocives ou explosives

sont expressément exclus.

En raison des risques pour la santé, ne jamais utiliser

l‘appareil dans des zones contenant des feuilles et des

liquides toxiques ou comme aspirateur de liquides.

Une utilisation autre que l‘aspiration, le soufflage et le broyage

n‘est pas autorisée.

L‘aspirateur/souffleur/broyeur à feuilles est conçu uniquement

pour une utilisation privée conformément à son but

d‘utilisation.

Comme machine pour le domaine privé (jardins) sont

considérés les appareils qui ne peuvent pas être utilisés dans

des installations publiques, parcs, terrains ainsi que dans

l’agriculture et la sylviculture.

Toute utilisation autre est non conforme. Le constructeur

décline toute responsabilité pour les dommages en résultat –

le risque incombe alors exclusivement à l’utilisateur.

Un emploi conforme à l’usage prévu implique notamment

aussi l’observation des instructions de service, de

maintenance et de réparation du fabricant et le respect des

consignes de sécurité contenues dans ces instructions.

Les prescriptions de prévention des accidents applicables au

site d’exploitation ainsi que les dispositions de médecine du

travail et de sécurité technique générales sont à respecter.

Le constructeur décline toute responsabilité pour les

dommages provoqués par les modifications de l'appareil

effectuées par l'utilisateur.

L'appareil ne doit être utilisé, entretenu et ajusté que par des

personnes connaissant l'appareil et averties des risques. Les

réparations demeurent strictement réservées à notre SAV ou à

un service après-vente nommé par nos soins.

Une utilisation de la machine en environnement explosif et son

exposition à la pluie sont interdites.

Risques résiduels

Même un emploi conforme à l’usage prévu et le respect des

consignes de sécurité applicables en la matière ne sauraient

exclure tous les risques résiduels générés par la construction et

l’emploi de la machine, notamment.

Les risques résiduels sont minimisés en respectant les

« consignes de sécurité » et un « emploi conforme à l’usage

prévu » comme toutes les indications des présentes instructions

de service.

La prise de conscience et la prudence réduisent les risques de

blessures et d’endommagements.

Les mesures de sécurité ignorées ou omises peuvent

occasionner des blessures ou des endommagements.

Projections de cailloux et de mottes de terre.

Dangers d’électrocution en cas d’utilisation de câbles de

raccordement non conformes.

Contact avec des pièces sous tension de composants

électriques ouverts.

Endommagement de l’ouïe en cas de travaux d’une certaine

durée sur la machine sans protection acoustique.

Il se pourrait donc que des risques résiduels non apparents

persistent bien que toutes les mesures de protection aient été

prises.

Vibrations

Vibrations mains-bras ah= 4,38 m/s²

Imprécision de mesure K = 2,2 m/s²

La valeur d'émissions de vibrations a été mesurée selon un

procédé normalisé et peut être utilisée pour comparer un outil

électrique à un autre.

La valeur d'émission de vibrations indiquée peut également être

utilisée pour effectuer une évaluation d'exposition préliminaire.

La valeur d'émission de vibrations réellement présente

pendant l'utilisation de machines peut différer de celle indiquée

dans la notice d'instructions ou par le constructeur de la machine.

Cette différence peut être provoquée par différents facteurs

d’influence qui doivent être pris en compte avant et/ou pendant

toute utilisation de la machine :

−la machine est-elle utilisée de façon conforme ?

−l'état fonctionnel de la machine est-il correct ?

−les poignées, éventuellement anti-vibrations optionnelles,

sont elles montées et fixées fermement sur le corps de la

machine ?

Lorsque vous constatez un sentiment désagréable ou une

coloration de la peau des mains pendant l'utilisation de la

machine, arrêtez le travail immédiatement. Faire des pauses de

travail suffisamment longues. En cas de non-respect d’une

fréquence et longueur des pauses de travail suffisantes, le

syndrome de vibrations transmises au système mains-bras peut

se produire.

Estimez le taux de charge en fonction du travail et/ou de

l’utilisation de la machine et déterminer la fréquence et la

longueur des pauses de travail en conséquence. De cette façon,

le taux de charge peut être nettement diminué pendant la totalité

de la durée du travail. Minimisez le risque d’exposition aux

vibrations pendant le travail. Entretenez la machine

conformément aux instructions de cette notice. Lorsque vous

utilisez la machine assez souvent, il est recommandé de

contacter un concessionnaire afin de vous procurer des poignées

anti-vibration. Evitez d’utiliser la machine en cas de températures

ambiantes de t=10°C ou de moins. Etablissez un planning du

travail permettant de limiter la charge par les vibrations.

Consignes de sécurité

En cas d'utilisation non-conforme, les aspiratuers peuvent

constituer un danger. L’utilisation des outillages électriques

impose certaines mesures de sécurité générales afin

d’exclure les risques d’incendie, d’électrocution et de

blessures de personnes.

Avant toute mise en service de ce produit, lire et respecter les

indications suivantes et les règlements de prévention

d’accident de l’association préventive des accidents du

travail, particulièrement les règlements de sécurité en vigueur

dans les pays respectifs afin d’éviter tout risque d’accident

possible.

LRemettez les consignes de sécurité à toute personne

devant de travailler avec la machine.

LConservez ces consignes de sécurité avec soin.

Avant l‘utilisation, familiarisez-vous avec l‘appareil à l‘aide des

instructions de service.

Ne pas utiliser l’appareil à des fins non appropriées (voir

« Utilisation dans les règles de l’art » et « Travaux avec

l‘aspirateur à feuilles »).

Prenez correctement appui sur vos jambes et veillez à votre

équilibre à tout moment. Ne vous penchez pas en avant.

Veillez à toujours avoir une position stable lorsque vous vous

trouvez à des endroits en pente.

Utilisez l'appareil uniquement en marchant, ne courez pas.

Soyez attentif. Veillez à ce que vous faites. Travaillez de façon

raisonnable. N'utilisez pas l'équipement si vous êtes fatigué ou

sous l'emprise de drogues, d'alcool ou de médicaments. La

moindre inattention pendant l'utilisation de l'équipement peut

provoquer de graves blessures.

Se familiariser avec l’environnement de la zone de travail et

veiller aux dangers potentiels rendus inaudibles par le bruit du

moteur.

Portez des vêtements de protection appropriés!

−Pas d’habits larges ou de bijoux que la machine pourrait

entraîner.

−gants de protection et chaussures antidérapantes

−pantalons longs pour protéger les jambes

−Les cheveux longs doivent rester à l'écart des ouvertures

d'aspiration. Ils pourraient être aspirés. Le cas échéant,

portez un filet pour les cheveux.

Ne jamais travailler avec la machine pieds nus ou en sandales

légères.

Portez des vêtements de protection personnels

−Lunettes de protection (Pendant la coupe de l’aluminium).

−Protection acoustique (le niveau de pression sonore au

poste de travail peut être supérieur à 85 dB (A)).

−Nous recommandons le port d'une protection pour le

visage afin d'éviter toute irritation due à la poussière.

Veillez à maintenir la zone de travail en ordre ! Le désordre

peut être la cause d’accidents.

Attention en reculant. Risque de trébucher!

Lorsque vous rencontrez des corps étrangers, éteindre

l'appareil et enlever les corps étrangers. Avant de remettre

l'appareil en marche, vérifier les éventuels endommagements

et faire effectuer les réparations nécessaires.

Prenez les conditions environnantes en considération:

−Ne pas utiliser la machine dans un environnement humide.

−Ne pas exposer l'appareil à la pluie.

−Ne pas travailler en proximité directe de piscines ou

d’étangs de jardin.

−Ne travailler qu'avec une vue suffisante; veillez au bon

éclairage de la zone de travail.

Eloigner d'autres personnes et des animaux de votre espace

de travail.

Ne pas laisser toute personne étrangère, particul-ièrement les

enfants toucher le câble ou l’appareil.

Arrêtez l'utilisation de la machine en proximité d'autres

personnes, notamment d'enfants, ou d'ani-maux domestiques,

et lorsque vous changez la zone de travail.

L’utilisateur est responsable de la machine à l’égard de tiers

dans la zone de travail.

L'appareil ne doit pas être utilisé par des personnes dont les

capacités physiques, sensorielles ou mentales sont réduites

ou disposant de connaissances ou d'expérience insuffisantes,

à moins qu'elles ne soient supervisées ou guidées par une

personne responsable.

Les enfants ne sont pas autorisés à manipuler la machine.

Les jeunes de moins de 16 ans n'ont pas le droit de manipuler

cette machine.

Les personnes qui n'ont pas lu la notice d'instructions ne sont

pas autorisées à manipuler la machine.

Surveiller les enfants afin de s’assurer qu’ils ne jouent pas

avec la machine.

Maintenez les enfants à distance de l’appareil.

Ne mettez jamais l’appareil en marche lorsque des personnes

étrangères se trouvent à proximité.L‘utilisateur assume la

responsabilité en cas d‘accidents d‘autres personnes ou de

dommages de biens matériels appartenant à ces dernières.

Ne laissez jamais l’a sans surveillance.

Ne surchargez pas la machine ! Elle travaille mieux et avec

une sécurité accrue dans la plage indiquée.

Veillez au montage complet et correct des équipements de

sécurité pendant l’exploitation et ne modifiez rien sur la

machine qui risquerait d’influencer sa sécurité.

Ne manipulez pas la machine si des dispositifs de protection

ou des capots sont endommagés ou si des dispositifs de

sécurité tels que le sac collecteur ne sont pas en place.

Ne pas modifier l'appareil ou des parties ou pièces de

l'appareil.

Ne laissez jamais l’appareil en marche lorsqu’il est placé sur le

côté. L’appareil est uniquement prévu pour une utilisation

verticale.

L’appareil ne doit être arrosé d’eau (source de risque car

présence de courant électrique).

Débranchez la machine et retirez la fiche de la prise au

secteur en cas de

−travaux de réparation

−travaux de maintenance et de nettoyage

−l’élimination de perturbations

−l'élimination des obstructions

−vérifications que les conduites de raccordement ne sont

pas enchevêtrées ou endommagées

−commutation de l‘aspiration au soufflage

−transport

−et si vous quittez (même s’il ne s’agit que d’une brève

interruption du travail)

−bruits et vibrations inhabituelles

Entretenir le aspirateur avec soin :

−veillez au serrage ferme de l’ensemble des vis, écrous et

boulons.

−Veiller à la propreté des ouvertures d'aération.

−Les poignées doivent toujours être exemptes d’huile et de

graisse.

Vérifiez la machine afin de découvrir tout endommagement

éventuel.

−Contrôlez le fonctionnement impeccable et conforme à

l’usage prévu des équipements de sécurité avec soin

avant de poursuivre l’utilisation de la machine.

−Vérifiez le fonctionnement correct des pièces mobiles et

assurez-vous qu’elles ne sont ni coincées ni partiellement

endommagées. Toutes les pièces sont à monter

correctement et toutes les conditions requises sont à

remplir afin de garantir une exploitation impeccable de

l’appareil.

−Les dispositifs de sécurité et les pièces endommagés

doivent être réparés ou remplacés convenablement dans

un atelier spécialisé reconnu, à moins que d’autres

informations ne soient mentionnées dans le mode

d’emploi.

−Les autocollants de sécurité endommagés ou illisibles

doivent être remplacés.

Conservez les outillages non utilisés dans un endroit sec et

verrouillé et hors de portée de main des enfants.

Sécurité électrique

Exécution de la ligne de raccordement cf. IEC 60 245 (H 07

RN-F) avec une section d’au moins

→1,5 mm² pour les câbles d’une longueur de jusqu’à 25 m

→2,5 mm² pour les câbles de plus de 25 m

Les câbles longs et minces provoquent une chute de tension.

Le moteur n'atteint plus sa puissance maximum, dégradant

ainsi le fonctionnement de l'équipement.

Les fiches et prises des rallonges doivent être en caoutchouc,

PVC souple ou autre matière thermoplastique d'une résistance

mécanique identique, ou revêtues de ce matériau.

Les contacts enfichables de la rallonge doivent être protégés

contre les projections d'eau.

Pour la pose du câble de connexion, veiller à ce qu'il ne gêne

pas, qu'il ne soit pas écrasé ni plie, et que le connecteur ne se

mouille pas.

Ne pas traverser le câble de rallonge avec la machine.

Assurez-vous qu’il se trouve dans une position sûre derrière

vous. Posez le câble sur un chemin ou dans une zone déjà

scarifiée.

En cas d'utilisation d'un tambour, dérouler le câble

complètement.

N’employez pas le câble à des fins pour lesquelles il n’est pas

prévu. Protégez le câble contre la chaleur, l’huile et les arêtes

vives.

N'utilisez pas le câble pour porter ou accrocher l'appareil ni

pour retirer la fiche de la prise de courant.

Protégez-vous contre les risques d’électrocutions. Evitez le

contact corporel avec des éléments connectés à la terre (par

ex. tuyaux, radiateurs, fours, réfrigérateurs.)

Vérifiez le câble de rallonge à intervalles réguliers et

remplacez-le dès que vous constatez un endommagement.

Ne jamais brancher un câble endommagé dans la prise de

courant. Ne jamais toucher un câble endommagé avant d’avoir

retiré la fiche de la prise de courant. Un câble endommagé

peut produire un contact avec des éléments sous tension

électrique.

Servez-vous exclusivement de câbles de rallonge spéciaux et

homologués pour l’extérieur le cas échéant.

Ne vous servez jamais de raccordements électriques

provisoires.

Ne pontez jamais les équipements de sécurité et ne les mettez

jamais hors service.

Brancher la machine à l’aide d’un disjoncteur à protection

différentielle (30 mA).

Tout raccordement électrique, voire des réparations sur des

parties électriques de la machine doivent être effectuées par

des personnes compétentes ou remises à l’un de nos

services après-vente. Les règlements locaux,

particulièrement en ce qui concerne les mesures de

protection sont à respecter.

Les câbles de connexion au secteur doivent être remplacés

par le constructeur ou par son personnel S.A.V., ou par toute

Other manuals for KLS 1600 -

Table of contents

Languages:

Other ATIKA Blower manuals

ATIKA

ATIKA HKM 680 User manual

ATIKA

ATIKA LSH 3000-2 User manual

ATIKA

ATIKA LSH 3000-2 User manual

ATIKA

ATIKA KLS 1600 - Guide

ATIKA

ATIKA SBH 2100 - User manual

ATIKA

ATIKA LHS 3000 Operation instructions

ATIKA

ATIKA LSH 2600 User manual

ATIKA

ATIKA LSH 2600 Installation guide

ATIKA

ATIKA HKM 800 User manual

ATIKA

ATIKA KLS 1600 - User manual

ATIKA

ATIKA LSH 2500 User manual

ATIKA

ATIKA BVT 2500 Guide

Popular Blower manuals by other brands

Harper

Harper TURBO VAC 60R Operator's manual

Tomahawk

Tomahawk Mist Blower Package Contents

Milwaukee

Milwaukee M18 BBL Original instructions

Topfloor

Topfloor TF91-TRS Operator's manual

Craftsman

Craftsman CMXGAAMA27BL Operator's manual

Craftsman

Craftsman INCREDI.PUL 316.794010 Operator's manual

Stihl

Stihl BG 56 instruction manual

Powr-Flite

Powr-Flite PS200 Operators manual and parts lists

Little Wonder

Little Wonder OPTIMAX LB900-00-01 Technical manual

Makita

Makita DUB184 instruction manual

Toro

Toro 323000001 Operator's manual

Smithco

Smithco Sweep Star V62 Operator's manual

Craftsman

Craftsman BP510 Operator's manual

Shindaiwa

Shindaiwa Echo PB-580 H Operator's manual

Skil

Skil BL4713C-00 owner's manual

Garland

Garland BLV 2500 CLV operating instructions

Ribimex

Ribimex PRBAT20/ASBSB User and maintenance manual

Westinghouse

Westinghouse BLA40 user manual
