Atlantis Land WebRunner USB V.90/V.92 56K Modem A01-PU3 User manual

ITALIANO
Questo prodotto è coperto da garanzia Atlantis Land della durata di 2 anni. Per
maggiori dettagli in merito o per accedere alla documentazione completa in Italiano
fare riferimento al sito www.atlantis-land.com.
ENGLISH
This product is covered by Atlantis Land 2 years warranty. For more detailed
informations please refer to the web site www.atlantis-land.com.
For more detailed instructions on configuring and using this device, please refer to the
online manual.
FRANCAIS
Ce produit est couvert par une garantie Atlantis Land de 2 ans. Pour des informations
plus détaillées, référez-vous svp au site Web www.atlantis-land.com.
DEUTSCH
Dieses Produkt ist durch die Atlantis Land 2 Jahre Garantie gedeckt. Für weitere
Informationen, beziehen Sie sich bitte auf Web Site www.atlantis-land.com.
ESPAÑOL
Este producto esta cubierto por Atlantis Land con una garantía de 2 años. Para mayor
información diríjase a nuestro sitio Web www.atlantis-land.com.

3
ITALIANO
1. Panoramica........................................................................................................ 7
2. Contenuto della confezione ................................................................................. 7
3. Caratteristiche tecniche ...................................................................................... 7
4. Requisiti minimi di sistema.................................................................................. 8
5. Visione d’insieme................................................................................................ 8
6. Installazione hardware del dispositivo.................................................................10
7. Installazione software del dispositivo ..................................................................11
7.1 Windows 7 .................................................................................... 11
7.2 Windows Vista ...........................................................................................12
7.3 Windows XP ..............................................................................................12
7.4 Windows 2000...........................................................................................13
7.5 Windows Me..............................................................................................13
7.6 Windows 98SE...........................................................................................13
8. Verifica dell’installazione ....................................................................................13
9. Rimozione del software......................................................................................14
10. Supporto Offerto .............................................................................................15
ENGLISH
1. Overview of WebRunner USB .............................................................................18
2. Package Contents..............................................................................................18
3. WebRunner USB Features..................................................................................18
4. Hardware Requirements ....................................................................................19
5. Device Design ...................................................................................................20
6. Hardware Installation ........................................................................................21
7. Installing Your Modem Driver.............................................................................22
8. Verifying Your Modem .......................................................................................22
9. Uninstalling the WebRunner USB........................................................................24
10. Support...........................................................................................................24
FRANCAIS
1. Panorama .........................................................................................................27
2. Contenu de la boîte ...........................................................................................27
3. Caractéristiques principales................................................................................27
4. Besoins système................................................................................................28

4
5. Device Design ...................................................................................................29
6. Installation Hardware ........................................................................................30
7. Installation des Pilotes sous Windows.................................................................31
7.1 Windows XP/2000.....................................................................................31
7.2 Windows Vista ...........................................................................................32
7.3 Windows 7 ..............................................................................................33
7.4 Windows 98SE / ME...................................................................................33
8. Supprimer les drivers et l’utilitaire ......................................................................34
9. Support ............................................................................................................36
A01-PU3(v1.2)_GX01 (v1.1 Nov 2009)

5
AVVERTENZE
Abbiamo fatto di tutto al fine di evitare che nel testo, nelle immagini e nelle tabelle
presenti in questo manuale, nel software e nell'hardware fossero presenti degli errori.
Tuttavia, non possiamo garantire che non siano presenti errori e/o omissioni. Infine,
non possiamo essere ritenuti responsabili per qualsiasi perdita, danno o
incomprensione compiuti direttamente o indirettamente, come risulta dall'utilizzo del
manuale, software e/o hardware.
Il contenuto di questo manuale è fornito esclusivamente per uso informale, è soggetto
a cambiamenti senza preavviso (a tal fine si invita a consultare il sito
www.atlantisland.it o www.atlantis-land.com per reperirne gli aggiornamenti) e non
deve essere interpretato come un impegno da parte di Atlantis Land che non si
assume responsabilità per qualsiasi errore o inesattezza che possa apparire in questo
manuale. Nessuna parte di questa pubblicazione può essere riprodotta o trasmessa in
altra forma o con qualsiasi mezzo, elettronicamente o meccanicamente, comprese
fotocopie, riproduzioni, o registrazioni in un sistema di salvataggio, oppure tradotti in
altra lingua e in altra forma senza un espresso permesso scritto da parte di Atlantis
Land. Tutti i nomi di produttori e dei prodotti e qualsiasi marchio, registrato o meno,
menzionati in questo manuale sono usati al solo scopo identificativo e rimangono
proprietà esclusiva dei loro rispettivi proprietari.
Restrizioni di responsabilità CE/EMC
Il prodotto descritto in questa guida è stato progettato, prodotto e approvato in
conformità alle regole EMC ed è stato certificato per non avere limitazioni EMC.
Se il prodotto fosse utilizzato con un PC non certificato, il produttore non garantisce il
rispetto dei limiti EMC. Il prodotto descritto è stato costruito, prodotto e certificato in
modo che i valori misurati rientrino nelle limitazioni EMC. In pratica, ed in particolari
circostanze, potrebbe essere possibile che detti limiti possano essere superati se
utilizzato con apparecchiature non prodotte nel rispetto della certificazione EMC. Può
anche essere possibile, in alcuni casi, che i picchi di valore siano al di fuori delle
tolleranze. In questo caso l’utilizzatore è responsabile della “compliance” con i limiti
EMC. Il Produttore non è da ritenersi responsabile nel caso il prodotto sia utilizzato al
di fuori delle limitazioni EMC.

6
Dichiarazione di Conformità
Con la presente dichiariamo che questo apparato è conforme alla direttiva 5/99/CE. La
conformità del prodotto è data dall’utilizzo delle norme armonizzate:
EN 55022
EN 61000-3-2
EN 61000-3-3
EN60950:2004
EN 55024
IEC 61000-4-2 (1995)
IEC 61000-4-3 (1995)
IEC 61000-4-4 (1995)
IEC 61000-4-5 (1995)
IEC 61000-4-6 (1996)
IEC 61000-4-8 (1993)
IEC 61000-4-11 (1994)

7
1. Panoramica
Atlantis Land Web Runner USB è il prodotto ideale per accedere in maniera semplice e
funzionale alla rete PSTN. Il Web Runner USB è facile da installare e semplice da
configurare, grazie al supporto Hot Plug’n’Play per i sistemi operativi più diffusi. Il
supporto del nuovo protocollo V.92 rende il WebRunner USB lo strumento ideale per
la connessione ad Internet. E’ inoltre utilizzabile per l’invio/ricezione di Fax (il software
non è incluso nelle dotazione).
2. Contenuto della confezione
Una volta aperta la confezione in cartone dovrebbero essere presenti i seguenti
componenti:
Web Runner USB
CD-Rom contente driver, manuali e software NetWaiting
Cavo Telefonico RJ11
Manuale cartaceo
Garanzia
Qualora mancasse uno qualsiasi di questi componenti è necessario rivolgersi
immediatamente al rivenditore.
3. Caratteristiche tecniche
Supporto V.92 (sino a 56 Kbps in download, sino a 48 Kbps in upload)
Modem on Hold (V.92) e Quick Connect (V.92)
Compressione dati V.44/V.42 bis/MNP 5
Collegabile e staccabile a caldo dal PC
Plug and Play 98/98SE/ME/2000/XP/Vista
Alimentato tramite il bus USB
Fax Gruppo 3, Classe 1 (da 9600 a 14.400 bps)
Supporto per video conferenza V.80/H.324 P
Correzione dati V.42/MNP 2-4

8
4. Requisiti minimi di sistema
Verificare di avere a disposizione tutto il necessario per eseguire l’installazione del
WebRunner USB. E’ necessario disporre di:
Un PC con un connettore USB libero e controller USB correttamente
installato
Microsoft Windows 98SE, ME,2000, XP, Vista o 7.
Almeno 10 MB di spazio libero sull’Hard Disk
Almeno Intel® Pentium® 233 Mhz o superiore con 128MB RAM con lettore
CDRom

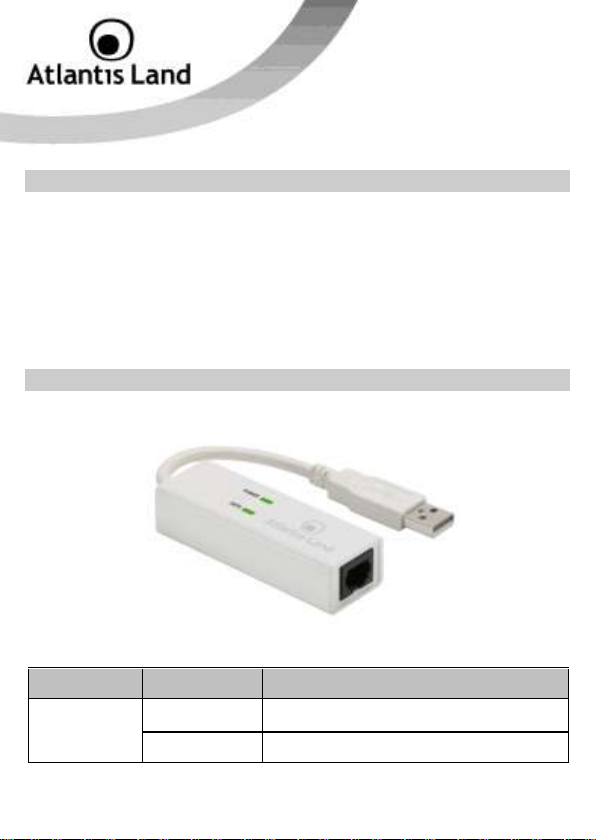

5. Visione d’insieme
Label
Stato
Descrizione
POWER
Spento
Il modem non è alimentato
Acceso
Il modem è correttamente alimentato

9
DATA
Spento
Nessuna attività
Acceso
Il modem sta inviando/ricevendo dati
USB
Collegare alla porta USB del PC
LINE
Utilizzare il cavo RJ11 fornito per la
connessione alla linea telefonica

10
6. Installazione hardware del dispositivo
Collegare una estremità del cavo USB nella rispettiva porta USB del PC. A questo punto
il Sistema Operativo rileverà un nuovo dispositivo e chiederà come procedere per
l’installazione dei driver. Bloccare quindi l’installazione manuale cliccando su Annulla.
Passare dunque all’installazione dei driver a seconda del Sistema Operativo utilizzato
(si veda il paragrafo seguente).
Accertarsi che la presa telefonica utilizzata sia di tipo analogico
(la normale linea di casa); alcuni centralini utilizzano linee
digitali che potrebbero danneggiare irrimediabilmente il
modem.

11
7. Installazione software del dispositivo
A questo punto, una volta collegato il modem alla porta USB, il Sistema Operativo
rileverà un nuovo dispositivo e chiederà come procedere per l’installazione dei driver.
Nel caso di Windows 7 il SO rileverà ed installerà i driver per il prodotto. Nel caso si
stesse utilizzando un qualunque altro SO diverso da 7, bloccare l’installazione manuale
cliccando su Annulla.
Passare dunque all’installazione dei driver a seconda del Sistema Operativo utilizzato,
seguendo la procedura indicata di seguito:
1. Inserire il CD-Rom contenuto nella confezione e attendere l’avvio del
programma Autorun.
Nel caso in cui l’avvio automatico sia stato disabilitato da SO,
accedere al contenuto dello stesso e lanciare l’installazione
manualmente dal percorso: <CDROM>:\A01-
PU3\Driver\<OSVer>\SETUP.EXE.
2. Cliccare “A01-PU3”” per accedere alla pagina relativa al prodotto.
3. Selezionare il sistema operativo utilizzato per avviare il programma di
installazione del dispositivo.
Per lanciare direttamente i driver/utility, una volta inserito il CD
nell’apposito lettore, lanciare il setup (CDRom:\A01-
PU3\Driver\Sistema Operativo\setup.exe).
A questo punto, non resta che creare la connessione remota per l’accesso ad
Internet. Di seguito è riportata la procedura per la creazione della stessa sotto i vari
ambienti operativi supportati:
7.1 Windows 7
1. Cliccare su Start -> Pannello di Controllo -> Centro Connessione di
rete e Condivisione.
2. Cliccare su Configura Nuova Connessione o Rete.
3. Selezionare Connessione Remota e cliccare su Avanti.

12
4. Compilare i campi richiesti ed infine cliccare su Connetti.
In caso di problemi verificare quanto segue:
Cliccare su Start -> Pannello di Controllo -> Centro
Connessione di rete e Condivisione -> Modifica
Impostazione Scheda, evidenziare la Conessione Remota
creata e cliccare il tasto destro e scegliere proprietà. Qui
verificare nel TAB Generale che il modem sia Conexant
USB CX93010 ACF Modem.
In Panello di Controllo->Sistema->Gestione
Dispositivi->Modem selezionare Conexant USB CX93010
ACF Modem, cliccare il tasto destro e scegliere proprietà,
selezionare il Tab Modem e spuntare il campo attendi
segnale prima di comporre il numero e/o sotto il Tab
diagnostica cliccare sul bottone Interroga Modem (dopo
qualche tempo il modem dovrebbe rispondere).
7.2 Windows Vista
1. Cliccare su Start -> Pannello di Controllo -> Centro Connessione di
rete e Condivisione.
2. Cliccare su Configura Connessione o Rete.
3. Selezionare Connessione ad Internet e cliccare su Avanti.
4. Cliccare su Remota, nella schermata seguente.
5. Compilare i campi richiesti ed infine cliccare su Connetti.
Una volta effettuata la connessione Vista chiederà di scegliere la tipologia di utilizzo tra
Abitazione/Ufficio e Luogo Pubblico.
7.3 Windows XP
1. Cliccare su Start -> Pannello di Controllo -> Connessioni di rete.
2. Cliccare su Crea nuova connessione.
3. Selezionare Connessione ad Internet e cliccare su Avanti.
4. Selezionare Imposta connessione manualmente ed infine
Connessione tramite modem remoto.

13
5. Compilare i campi richiesti ed infine cliccare su Connetti.
7.4 Windows 2000
1. Cliccare su Start -> Pannello di Controllo -> Reti e connessioni
remote.
2. Cliccare su Crea nuova connessione.
3. Selezionare Connessione ad Internet e cliccare su Avanti.
4. Selezionare Imposta connessione manualmente ed infine
Connessione tramite linea telefonica o modem.
5. Compilare i campi richiesti ed infine cliccare su Connetti.
7.5 Windows Me
1. Cliccare su Start -> Pannello di Controllo -> Connessioni Remote.
2. Cliccare su Crea nuova connessione.
3. Compilare i campi richiesti ed infine cliccare su Connetti.
7.6 Windows 98SE
1. Cliccare su Risorse del Computer.
2. Cliccare su Accesso Remoto.
3. Compilare i campi richiesti ed infine cliccare su Connetti.
8. Verifica dell’installazione
E’ possibile verificare la corretta installazione del modem seguendo le seguenti
modalità (tra parentesi le istruzioni per Windows Vista):
Cliccare sull’icona Risorse del Computer ed andare in Pannello di
controllo (Start).
Cliccare sull’icona Sistema, spuntare il tab Hardware e poi cliccare su
Gestione Periferiche (Sistema->Gestione dispostivi, poi cliccare su
Continua).
Cliccare su modem, selezionare Conexant UCM92 Data Fax RTAM
USB Modem e cliccarci sopra 2 volte.
Selezionare il tab Diagnostica ed infine cliccare su Interroga modem.

14
Nella videata che apparirà, verranno visualizzate le risposte che il modem avrà dato
(con tutti i relativi comandi AT e le impostazioni della porta seriale cui il WebRunner
USB è collegato). Nel caso la videata risulti vuota, oppure il programma di diagnostica
non riesca a individuare o dialogare col modem, rimuovere la periferica e ripetere
l’installazione da capo.
Laddove il WebRunner USB dovesse avere problemi di
connessione anzitutto è opportuno accertarsi di avere
correttamente installato i driver a corredo sul CD.
9. Rimozione del software
La procedura di disinstallazione è la segente (tra parentesi le istruzioni per Windows
Vista):
Chiudere eventuali applicazioni attive.
Cliccare sull’icona Risorse del Computer ed andare in Pannello di
controllo.
Cliccare sull’icona Installazioni Applicazioni (Programmi e
Funzionalità).
Evidenziare Conexant UCM92 Data Fax RTAM USB Modem e cliccare
su Aggiungi/Rimuovi (Disinstalla/Cambia).
Il Sistema Operativo procederà alla rimozione dei driver.
A questo punto, è possibile rimuovere il WebRunner USB.

15
10. Supporto Offerto
Per qualunque altro problema o dubbio sul funzionamento del prodotto, è possibile
contattare il servizio di assistenza tecnica Atlantis Land tramite l’apertura di un ticket
on-line sul portale http://supporto.atlantis-land.com.
Nel caso non fosse possibile l’accesso al portale di supporto, è altresì possibile
richiedere assistenza telefonica al numero 02/00632345.
Per esporre eventuali richieste di supporto prevendita o richieste di contatto , vi
invitiamo ad utilizzare gli indirizzi mail [email protected] oppure
[email protected].
Atlantis Land
Via Pelizza da Volpedo, 59
20092 Cinisello Balsamo (MI) - Italy
Tel: [phone]
Fax: [phone]
Website: http://www.atlantis-land.com
Email: [email protected]
Copyright Statement

16
No part of this publication may be reproduced, stored in a retrieval system, or
transmitted in any form or by any means, whether electronic, mechanical,
photocopying, recording or otherwise without the prior writing of the publisher.
Windows™ 98SE/2000/ME/XP/VISTA are trademarks of Microsoft® Corp. Pentium is
trademark of Intel. All copyright reserved.
The Atlantis Land logo is a registered trademark of Atlantis Land. All other names
mentioned mat be trademarks or registered trademarks of their respective owners.
Subject to change without notice. No liability for technical errors and/or omissions.
CE Mark Warning
In a domestic environment, this product may cause radio interference, in which case
the user may be required to take adequate measures.
CE/EMC Restriction of Liability
The product described in this handbook was designed, produced and approved
according to the EMC-regulations and is certified to be within EMC limitations.
If the product is used in an uncertified PC, the manufacturer undertakes no warranty
in respect to the EMC limits. The described product in this handbook was constructed,
produced and certified so that the measured values are within EMC limitations. In
practice and under special circumstances, it may be possible, that the product may be
outside of the given limits if it is used in a PC that is not produced under EMC
certification. It is also possible in certain cases and under special circumstances,
which the given EMC peak values will become out of tolerance. In these cases, the
user himself is responsible for compliance with the EMC limits.

17
Declaration of Conformity
Hereby We declare that this product is in compliance with the essential requirements
and other relevant provisions of Directive “Electromagnetic Compatibility” and 99/5/CE
within CE Marking Requirememnt.
After assessment, the equipment has been found to comply with the following
standards:
EN 55022
EN 61000-3-2
EN 61000-3-3
EN 60590:2004
EN 55024
IEC 61000-4-2 (1995)
IEC 61000-4-3 (1995)
IEC 61000-4-4 (1995)
IEC 61000-4-5 (1995)
IEC 61000-4-6 (1996)
IEC 61000-4-8 (1993)
IEC 61000-4-11 (1994)

18
1. Overview of WebRunner USB
Hassle-free installation for instant fastspeed connection, the WebRunner USB modem
delivers unparalleled high speed, reliable performance and
guarantees uninterrupted 56K connections. Powered packed with advanced features, it
satisfies all your communication and telephony requirements. Installed in seconds, you
do not require any external power supply and it offers USB Plug & Play installation.
The USB provide a 12Mbps high bandwidth for virtually unlimited data throughput
instead of the legacy 16550 UART bottleneck with the traditional modems. Atlantis
USB Modem is a very flexible modem that has one of the smallest real estate and
power consumption out on the market. Because of the simplicity of the modem design,
the time to market is quick and less overhead. With this modem, all future driver
releases will be a simple software update.
2. Package Contents
Open the box of the device and carefully unpack it. The box should contain the
following items:
Web Runner USB
CR Rom with driver, manuals and NetWaiting
Telephone Extension Cable RJ11
Quick Start Guide
Warranty
If any item is found missing or damaged, please contact your local reseller for
replacement.
3. WebRunner USB Features
The Webrunner USB supports many standard and enhanced features, including the
following:
Support V.92 (up to 56 Kbps download, 48 Kbps upload)
Modem on Hold (V.92) and Quick Connect (V.92)

19
Data Compression V.44/V.42 bis/MNP 5
No external power supply is required
Hot Plug and Play 98/98SE/ME/2000/XP/Vista
Fax Group 3, Class 1 (14.400 bps)
V.80/H.324 P
Error Correction V.42/MNP 2-4
4. Hardware Requirements
Make sure that you have all you need to install the WebRunner USB. You should have
the following:
A PC that has a USB connector and its USB controller is working properly
as shown below
Microsoft Windows 98SE, ME,2000, XP, Vista or 7.
At least 10MB of free disk space for the driver and software
Intel® Pentium® 233 Mhz or compatible processor with 128MB RAM with
CDRom drive

20
5. Device Design
Label
Status
Description
POWER
Off
No power is supplied to the device
Steady light
Power is detected
DATA
Off
No activity
Steady light
Data is being transmitted/received
USB
Used for connecting to the computer
LINE
Used for connecting to the telephone line via
telephone cable
