Atleisure seasins sentry UMB-957444 Guide

E
Assembly, Care & Use Manual
3.05x3.98 M / 10x13 FT
Cantilever Umbrella
with Base
IMPORTANT: RETAIN FOR FUTURE REFERENCE
READ CAREFULLY
ATLeisure, LLC
US Toll Free 1-855-880-7205 (English)
Canada Toll Free 1-888-692-1033 (French)
8:00am - 5:00pm, Monday through Friday, Eastern Standard Time
www.atleisure.com · Email: [email protected]
Designed in USA
Made in China
For assistance with use, parts, or customer service, please contact:
For outdoor residential household use only. Not for commercial use.
Please Contact ATLeisure Customer Service Prior to Returning to Store
ITM. / ART.1902469
Model:#UMB-957444

2E
Contents
Preparation . . . . . . . . . . . .... . . . ..... . . ...... . . . . . 2
. . . . . . . . . . . .... . . . ..... . . ...... . . . . . 8
. . . . .
. .
......... . . . ..... . . ...... . . . . . 8
Tools Required for Assembly (not included)
. . . . . . ... . 3
Hardware and Package Contents
. . . . . . . . . . . . . ..... . .3
Assembly Instructions
. . . . . . . . . . . . . ... . . . . . ... . . 4-5
Operation Instructions
. . . . . . . . . ... . . . . . ... . . . . . . 5-6
Care and Maintenance
. . . . . . . . . . . . . ... . . . . . . . . . . . . 7
Warning and Cautions
Warranty
Filing a Claim
. . . . . . . . . ... . . . . . ... . . . . . . . . 7
Replacement Parts . . . . . . . .
... .... . . . . . ... . . . . . . .. 9

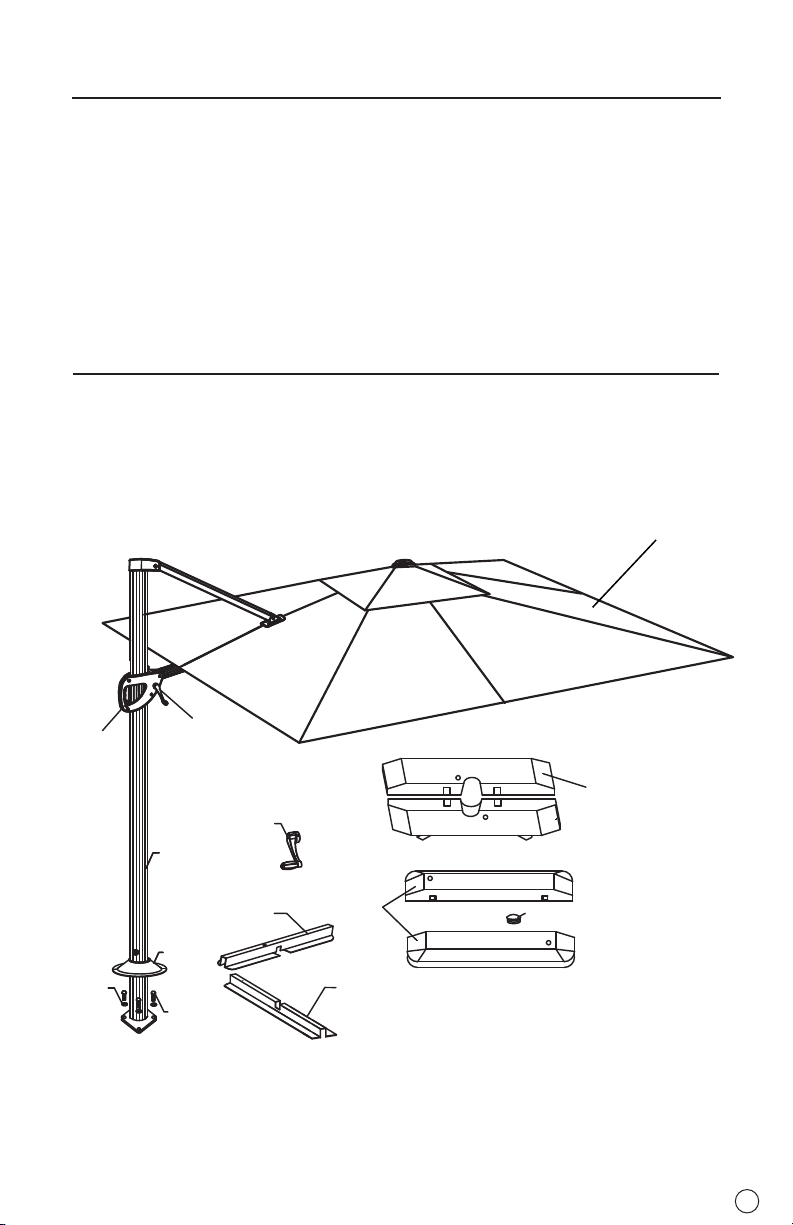

Preparation
C
GG
HH
D
N
E
A
B
L
E2
E3
M
Before beginning product assembly make sure all contents are present.
Lay out all parts on a clean, flat surface. Compare parts with package
contents list and diagram below.
Estimated Assembly Time: 40 minutes
CAN

3E
Part Description Quantity
A Blow Molded Base Outside 2
B Blow Molded Base Inside 2
C Lower Cross Leg 1
CAN Canopy (on the umbrella frame) 1
D Upper Cross Leg 1
E360 1
E2 Canopy Crank Handle 1
L Pole Support Cap 1
E3 Canopy Glide Handle 1
M Blow Molded Base Cap 4
N Umbrella Frame (with canopy) 1
Package Contents
Picture Description Quantity
Adjustable Wrench 1
Tools Required for Assembly (not included)
Hardware Contents
Part Picture Description Quantity
GG Outer Hex Bolt M10-1.5x20A2-70 4
HH Flat Washer M10A2-70 4
Assembly Instructions
An additional person is suggested to assist with inserting the umbrella frame
into the pole holder.
Crank Handle
CAUTION:
CAUTION:
Do not use sharp tools or equipment such as a knife or scissors when removing
the protective material; it may damage the product. Be careful not to throw away small parts
such as bolts, washers, etc. that may be wrapped in the protective materials.

4

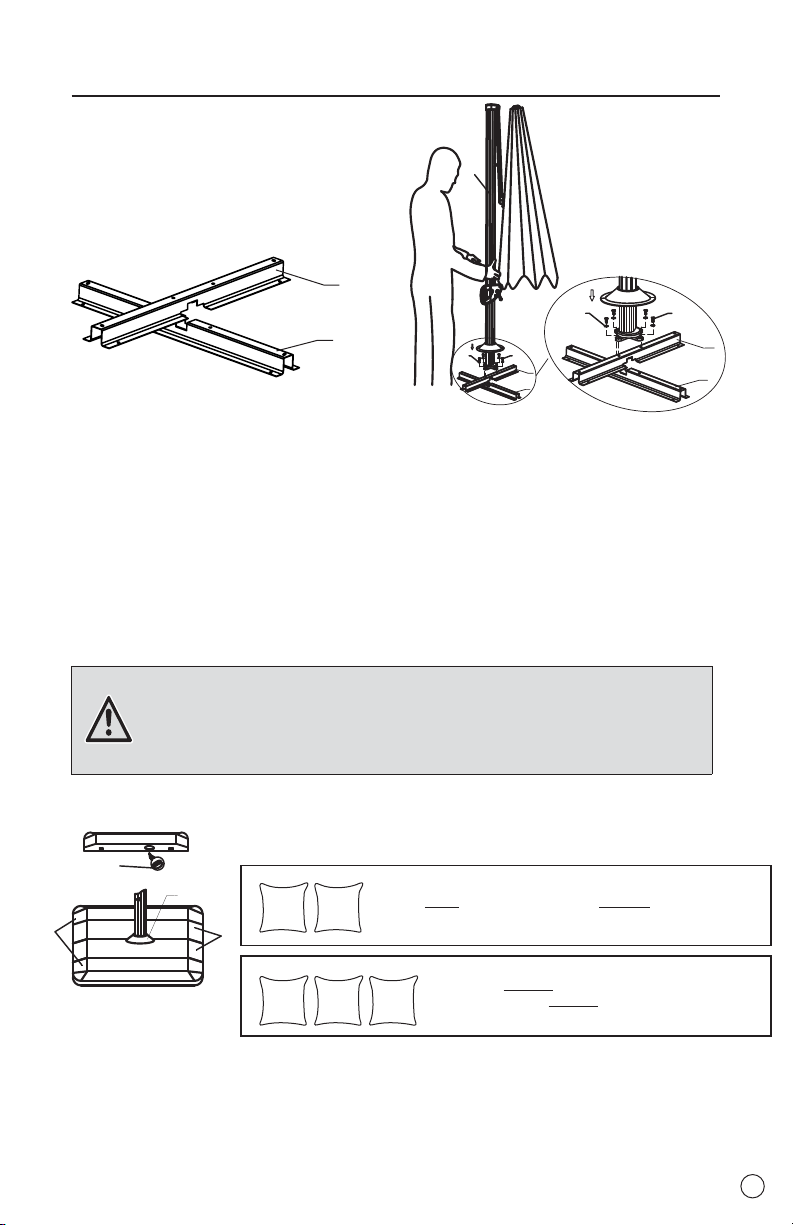

Step 1: Place lower cross leg (C)
on ground, line up notches and
place upper cross leg (D) over
lower cross leg (C).
Step 3: Fill each base (A & B) with sand and fasten cap (M). Place each base
section onto the cross legs as shown in diagram, lift support cap (L) for the
two inside base sections. When finished, slide the pole support cap down
to rest on top of the blow molded base.
Step 2: Attach the umbrella frame (N) to cross
legs by using bolts (GG) and washers (HH)
found in blister pack. Lift the pole support
cap (L) up to align holes on bottom of umbrella
frame with holes on top of cross legs (C,D). Use
one washer and one bolt per hole, do not
overtighten. Adjust the umbrella frame to be
sure it is positioned correctly on base. Finally,
tighten bolts with adjustable wrench or open
end wrench (not included).
E
D
C
WARNING:Before opening umbrella,complete assembly as instructed in manual. Fill each
water up to top.Cover hole with cap. It is recommended at least 150 kg (330 lbs) of weight be
placed on cross legs to ensure stability.Failure to do so will result in a weight imbalance and
cause umbrella to tip,causing damage and/or personal injury.
N
HH GG
D
C
HH GG
D
C
M
L
B
A
Assembly Instructions (cont.)
Minumum
150 kg / 330 lbs
Sand and Water
*Sand bags not included
B
A
22.75 kg
50lbs
22.75 kg
50lbs
22.75 kg
50lbs
22.75 kg
50lbs
22.75 kg
50lbs
Use 1 bag of sand in each 45.50 kg/100 lbs
2 bags
68.25 kg/150 lbs
3 bags
B piece, then add water up to top.
Use 1.5 bags of sand in each
A piece, then add water up to top.

Step 4: Attach 360° crank handle (E) to pole and canopy crank handle (E2)
onto canopy glide handle (E3). Align pin hole on both crank handles to
corresponding pins to lock.
Step 1: Unfasten storage straps around canopy and pole.
Step 2: To open umbrella, squeeze grip on canopy glide handle (E3) and
slide up or down on pole to achieve desired canopy angle. Release grip
to lock umbrella canopy frame into place. To open canopy, turn canopy
crank handle (E2) clockwise until canopy is fully opened.
5E
Assembly Instructions (cont.)
E
Operation Instructions
Close
Open
Canopy Crank Handle
Canopy Glide Handle Grip
Canopy Open
E3 E2
E 2
E

Step 3: The umbrella frame with canopy can be rotated 360°. To rotate
umbrella, turn 360° crank handle (E) located on bottom of pole either
direction to the desired angle.
Step 4: To close umbrella, turn canopy crank handle (E2) counter-clockwise
until canopy is fully closed. Squeeze grip on canopy glide handle (E3) and
slide it down pole; release grip to lock it in place. Canopy frame should be
vertically upright. Fasten storage straps around canopy and pole.
Close
Open
Canopy Crank Handle
Canopy Glide Handle
Grip
Canopy Close
6E
Operation Instructions (cont.)
Example of Canopy
Movement Using
360˚Rotation
E
360°

7E
Care and Maintenance
Warning and Cautions
INFORMATION: Be sure to secure and/or weight the base of the umbrella.
INFORMATION: Close the umbrella and use the canopy storage straps when umbrella is
not in use. If the umbrella is stored off season in a box, the solar panel and battery pack must
be removed to avoid damage.
INFORMATION: Schematics in this manual are for assembly and operation illustration
only. They may differ from the umbrella’s actual appearance.
INFORMATION: Placement of the umbrella over or near a swimming pool will cause
premature fading not covered under our warranty, especially darker colors. Please contact
customer service to purchase a replacement canopy.
INFORMATION: Outdoor umbrella cover (not included) will provide additional protection
and durability for your umbrella canopy.
DANGER: Keep children out of the assembly area during assembly.
CAUTION:
WARNING: Read all instructions before beginning and follow the steps outlined. Failure
to assemble and install as instructed could result in the umbrella tipping over causing
personal injury and/or property damage.
WARNING: Do not open umbrella in windy conditions, as it could be blown over and
cause personal injury or damage. To secure umbrella properly, either bolt it directly to
your deck or patio, or use a properly weighted umbrella base. Keep umbrella away from
glass tabletops during windy conditions to prevent breakage. Warranty does not cover
damage due to neglect, abuse or poor weather conditions.
CAUTION:
will be harder to move
See enclosed Sunbrella® care and cleaning label sewn into interior seam
located on outer edge of the umbrella canopy.
U.S. Patent No. 5,937,882, U.S. Patent No. 8,104,492

8
receipt and pictures of your damaged umbrella and send to ATLeisure at:
If you are within your warranty, you may file a claim by sending your
[email protected]
or by mail to:
ATLeisure, LLC
Customer Service Dept.
1040 Boulevard SE Ste. B
Atlanta GA 30312
Filing a Claim
Warranty
This product is covered under a manufacturer’s 2-year warranty from date of
purchase against defects in materials and workmanship. This warranty does
not cover damage due to neglect, abuse or weather related damage. For full
warranty disclosure, email us at [email protected], call toll free
at 1-855-880-7205 (English) or 1-888-692-1033 (French) or send mail to:
Atleisure, LLC
Customer Service Dept.
1040 Boulevard SE Ste. B
Atlanta GA 30312.
NOT COVERED UNDER WARRANTY
This warranty excludes the following: acts of nature (i.e. wind, fire or freezing);
damage caused by improper assembly, accident, disaster, misuse, abuse,
or negligence and discoloration or fading of the finish as a result of exposure
to the elements. Product not intended for commercial use. This warranty
gives you the specific rights, and you may also have other rights which
may vary from state to state.
AUSTRALIA: Our goods come with guarantees that cannot be excluded under
the Australian Consumer Law. You are entitled to a replacement or refund
-
for a major failure and compensation for any other reasonably foreseeable loss
or damage. You are also entitled to have the goods repaired or replaced if
the goods fail to be of acceptable quality and the failure does not amount
to a major failure.

Replacement Parts
For replacement parts, call our customer service department at
at 1-855-880-7205 (English)or 1-888-692-1033 (French) 8:00am-5:00pm.,
EST, Monday-Friday.
Part Description Quantity Re-order No.
A Blow Molded Base Outside 2 BSE-ABMP-11-BWN-T-C2
B Blow Molded Base Inside 2 BSE-BBMP-11-BWN-T-C2
C Lower Cross Leg 1 CSL-C78RX-BWN-T-C2
CAN Canopy (Mushroom, Cherry, 1 CAN-10X13O4RBS-T-MU
CAN-10X13O4RBS-T-C
CAN-10X13O4RBS-T-TA
D Upper Cross Leg 1 CSL-D78RX-BWN-T-C2
E360˚Crank Handle 1 CRK-E78RHP-BWN-T-C2
E3 Canopy Glide Handle 1 CRK-778RG-BWN-T-NS-C2
L Pole Support Cap 1 PSC-L78R-BWN-T-C2
M Blow Molded Base Cap 4 BSE-CAP-11-BWN-T-C2
KIT Hardware Kit (957444) 1 HDW-957444-KIT
9
www.atleisure.com · Email: customerser[email protected]
ATLANTA, GEORGIA, USA
US Toll Free 1-855-880-7205 (English)
Canada Toll Free 1-888-692-1033 (French)
8:00am-5:00pm, Monday to Friday, Eastern Standard Time
Taupe)

F
Manuel de montage,
d’entretien et d’utilisation
Parasol en porte-à-faux
de 3,05 x 3,98 m
(10 x 13 pi) avec base
IMPORTANT, À CONSERVER POUR DE FUTURS
BESOINS DE RÉFÉRENCE : À LIRE SOIGNEUSEMENT
ATLeisure, LLC
Conçu aux États-Unis
Fabriqué en Chine
Pour obtenir de l’aide concernant l’utilisation et les pièces
ou pour joindre le service à la clientèle :
www.atleisure.com
[email protected]
ART.1902469
No de modèle: #UMB-957444

11 F
Table des matières
Préparation . . . . . . . . . . . .... . . . ..... . . ...... . . . . .11
Outils requis pour le montage (non fournis)
. . . . . . ...12
Quincaillerie et contenu de l’emballage
. . . . . . . ..... .12
Instructions de montage. . . . . . . . . . . ... . . . . . ... .13-14
Instructions d’utilisation
. . . . . . . ... . . . . . ... . . . . 14-15
Entretien et nettoyage
. . . . . . . . . . . . . ... . . . . . . . . . . . .16
Mises en garde . . . .. . . . . . . . . ... . . . . . ... . . . . . . . .16
Pièces de rechange . . . .. . . . . . . . . ... . . . . . ... . . . . . . . .18
Préparation
C
GG
HH
D
N
E
A
B
L
E2
CAN
E3
M
Avant de commencer le montage, vérifier qu’il ne manque aucune pièce.
Disposer toutes les pièces sur une surface propre et plane, puis comparer
le contenu de l’emballage avec la liste des pièces et l’image ci-dessous.
Temps de montage estimé : 40 minutes
. . . . . . . . . . . .... . . . ..... . . ...... . . . . .
. . . . . .
. .
. .
......... . . . ..... . . ...... . . . . .17
17
Garantie
Réclamation

12 F
Pièce Description Quantité
A Cadre de la base moulée par soufflage 2
B Intérieur de la base moulée par soufflage 2
C Partie inférieure du pied en croix 1
CAN Toile (sur le châssis du parasol) 1
D Partie supérieure du pied en croix 1
EManivelle pour rotation sur 360° 1
E2 Manivelle pour rotation de la toile 1
L Anneau de soutien du mât 1
E3 Poignée coulissante de la toile 1
M Capuchon de la base moulée par soufflage 4
N Châssis du parasol (avec toile) 1
Contenu de l’emballage
Picture Description Quantité
Clé à molette 1
Outils requis pour le montage (non fournis)
Quincaillerie et contenu de l’emballage
Pièce Image Description Quantity
GG Vis hexagonale extérieure M10,
1,5 x 20 mm,A2-70 4
HH Rondelle plate M10, A2-70 4
Instructions de montage
ATTENTION :
ATTENTION :
Pour éviter d’abimer le produit, ne pas utiliser d’outils ou d’objets tranchants tels
qu’un couteau ou des ciseaux pour retirer l’emballage. De plus, avant de jeter le matériel de
protection, s’assurer qu’aucune petite pièce comme une vis ou une rondelle ne s’y trouve.
: Il est recommandé de demander l’aide d’une autre personne pour insérer le
parasol dans le socle.

13
Étape 1: Placer la partie
inférieure du pied en croix (C)
sur le sol, puis placer la partie
supérieure (D) par-dessus en
alignant les encoches.
Étape 3 : Remplir chaque section de la base (A et B) de sable, puis boucher
les trous avec les capuchons (M). Placer chaque section sur le pied en croix,
comme illustré; soulever l’anneau de soutien du mât (L) pour placer les deux
sections centrales de la base, puis le faire glisser de sorte qu’il repose sur
la base moulée par soufflage.
Étape 2 : Fixer le châssis (N) au pied en croix
avec les vis (GG) et les rondelles (HH) qui se
trouvent dans l’emballage-coque. Soulever
l’anneau de soutien du mât (L), puis aligner les
trous de la partie inférieure du châssis du
parasol avec ceux du dessus du pied
en croix (C et D). Fixer avec une rondelle et
une vis par trou, sans trop serrer. Ajuster la
position du châssis sur la base, puis serrer les
vis avec une clé à molette ou à fourche
(non comprise).
F
D
C
AVERTISSEMENT :Avant d’ouvrir le parasol, le monter en suivant les instructions du guide.
Remplir chaque section de la base de sable. Y ajouter de l’EAU pour imbiber le sable, puis
pour remplir la base au complet. Fermer à l’aide des capuchons. La base devrait peser au
moins 150 kg (330 lb) pour assurer la stabilité du parasol. Autrement, il y aura un déséquilibre,
ce qui fera renverser le parasol et pourrait causer des dommages et des blessures.
N
HH GG
D
C
HH GG
D
C
Instructions de montage
Utiliser 1 sac de sable dans chaque pièce B,
puis ajouter de l’eau jusqu’au sommet
Utiliser 1,5 sac de sable dans
chaque pièce A,
puis ajouter de l’eau jusqu’au sommet
M
L
B
A
Le moins possible
150 kg / 330 lbs
Sable et eau
*Sacs de sable non inclus
B
A
22.75 kg
50lbs
22.75 kg
50lbs
22.75 kg
50lbs
22.75 kg
50lbs
22.75 kg
50lbs
45.50 kg/100 lbs
2 sacs
68.25 kg/150 lbs
3 sacs

Étape 4 : Fixer la manivelle pour rotation sur 360° (E) au mât et la manivelle
pour rotation de la toile (E2) à la poignée coulissante de la toile (E3). Aligner
les trous des deux poignées de manivelle avec les goupilles correspondantes
pour les fixer.
Étape 1 : Détacher les sangles de rangement de la toile et du mât.
Étape 2 : Pour ouvrir le parasol, serrer la prise de la poignée coulissante de
la toile (E3), puis la glisser à la hauteur donnant l’angle désiré. Relâcher la
prise pour bloquer la position. Pour déployer la toile, tourner la manivelle
pour rotation de la toile (E2) dans le sens horaire jusqu’à ce que la toile
soit complètement ouverte.
14
Instructions de montage
F
Instructions d’utilisation
Fermer
Ouvrir
Manivelle pour rotation de la toile
Poignée coulissante de la toile Prise
Toile ouverte
E3 E2
E 2
E

Étape 3 : Le châssis du parasol avec toile pivote sur 360°. Pour faire pivoter
le parasol et obtenir la position désirée, tourner d’un sens ou de l’autre la
manivelle pour rotation sur 360° (E) qui se trouve au bas du mât.
Étape 4 : Pour fermer le parasol, tourner la manivelle pour rotation de
la toile (E2) dans le sens antihoraire jusqu’à ce que la toile soit complètement
repliée. Serrer la prise de la poignée coulissante de la toile (E3), faire glisser
jusqu’au bas du mât, puis relâcher la prise pour bloquer la position.
Le châssis du parasol devrait être en position verticale. Attacher les sangles
de rangement autour de la toile et du mât.
Fermer
Ouvrir
Manivelle pour rotation
de la toile
Poignée coulissante de la toile
Prise
Toile fermée
15
Instructions d’utilisation
Exemple de rotation
sur360° dela toile
E
360°
F

16 F
Entretien et nettoyage
Mises en garde
NOTE :
NOTE : Fermer la toile et attacher les sangles de rangement lorsque le parasol n’est
solaire et la batterie pour éviter de les endommager.
NOTE : Les illustrations du présent manuel sont fournies à titre indicatif pour le montage
et l’utilisation seulement. L’apparence réelle du parasol pourrait différer.
NOTE : Les parasols (en particulier, lesparasols foncés) placés au-dessusou prèsd’une
piscine se décoloreront prématurément; ce type de décolorationn’est pas couvert par la
garantie. Pour se procurer une nouvelle toile, communiquer avec le service à la clientèle..
NOTE : La housse d’extérieur (noncomprise) procurera une protectionsupplémentaire à
la toile du parasol et prolongera sa durée de vie.
DANGER : Tenir les enfants à l’écart pendant le montage.
ATTENTION :
AVERTISSEMENT:Lire les instructions en entier avant de commencer le montage. Suivre le
s étapes de montage et d’installation, sans quoi le parasol pourrait basculer et causer
des bris ou des blessures.
AVERTISSEMENT: Ne pas ouvrir le parasol par temps venteux, sans quoi il pourrait se
renverser et causer des bris ou des blessures. Fixer le parasol solidement en le vissant
laisser le parasol près d’une table à surface vitrée par temps venteux pour éviter les bris.
La garantie ne couvre pas les dommages causés par la négligence, l’utilisation abusive ou
les conditions météorologiques.
ATTENTION :
Consulter l’étiquette SunbrellaMD cousue à l’intérieur de la bordure de
la toile pour obtenir les instructions d’entretien et de nettoyage.
Monter et installer le parasol sur une surface plane.
Placer la base à l’endroit désiré avant de la remplir. Une fois remplie, elle sera
Nos de brevets aux États-Unis : 5,937,882 / 8,104,492

17 F
Pour faire une réclamation, pourvu que le parasol soit encore couvert par
la garantie, envoyer le reçu d’achat et des photos du parasol endommagé
à ATLeisure par courriel
[email protected]
Réclamation
Garantie
Ce produit est assorti d’une garantie du fabricant de 2 ans à compter de la
date d’achat. Elle couvre tout défaut de matériaux et de fabrication, mais
exclut les dommages causés par la négligence, une utilisation abusive ou les
conditions climatiques. Pour obtenir l’intégralité de la garantie, envoyer un
courriel à [email protected], appeler au numéro sans
1-855-880-7205 (anglais)ou 1-888-692-1033 (français)
Atleisure, LLC
Customer Service Dept.
1040 Boulevard SE Ste. B
Atlanta, GA 30312, ÉTATS-UNIS
EXCLUSION DE GARANTIE
-
Ne sont pas couverts par cette garantie : les dommages causés par une
catastrophe naturelle (p. ex. vent, feu, gel), un assemblage inadéquat, un
accident, un sinistre, une utilisation inadéquate ou abusive ou la négligence,
ni toute décoloration ou dégradation du fini ou de l’osier survenue à la suite
d’une exposition aux éléments.
Ce produit n’est pas conçu pour un usage commercial. Cette garantie
confère à l’acheteur des droits légaux spécifiques, qui peuvent s’ajouter à
d’autres droits selon l’endroit où il habite.
AUSTRALIE : Nos produits sont assortis de garanties qui ne peuvent être
exclues, conformément à la législation sur la protection du consommateur de
l’Australie. L’acheteur a droit à un remplacement ou à un remboursement
pour un défaut majeur et à une compensation pour toute autre perte et tout
autre dommage raisonnablement prévisible. Il a également le droit de faire
réparer ou remplacer un produit si celui-ci n’est pas d’une qualité acceptable,
même si le défaut n’est pas considéré comme majeur.
[email protected]
ou par courrier à l’adresse suivante :
Atleisure, LLC
Customer Service Dept.
1040 Boulevard SE Ste. B
Atlanta GA 30312 ÉTATS-UNIS

18 F
Pièces de rechange
Pour obtenir des pièces de rechange, appeler le service à la clientèle au
1-855-880-7205 (en anglais) ou au 1-888-692-1033 (en français), entre
8 h et 17 h (HE), du lundi au vendre di.
A Cadre de la base moulé 2 BSE-ABMP-11-BWN-T-C2
B Intérieur de la base moulé 2 BSE-BBMP-11-BWN-T-C2
C Partie inférieure du pied en croix 1 CSL-C78RX-BWN-T-C2
CAN Toile 1
D Partie supérieure du pied en croix 1 CSL-D78RX-BWN-T-C2
EManivelle pour rotation sur 360° 1 CRK-E78RHP-BWN-T-C2
E3 Poignée coulissante de la toile 1 CRK-778RG-BWN-T-NS-C2
L Anneau de soutien 1
M Capuchon de la base moulé 4 BSE-CAP-11-BWN-T-C2
KIT Kit de matériel standard (957444)) 1 HDW-957444-KIT
Pièce Description Quantité No de commande
www.atleisure.com · Courriel: customerser[email protected]
ATLANTA, GEORGIA, ÉTATS-UNIS
Numéro sans frais (États-Unis) 1 855 880-7205 (anglais)
Numéro sans frais (Canada) 1 888 692-1033 (français)
De 8 h à 17 h (HE), du lundi au vendredi
CAN-10X13O4RBS-T-MU
CAN-10X13O4RBS-T-CH
CAN-10X13O4RBS-T-TA
PSC-L78R-BWN-T-C2

S
Manual de Uso, Cuidado y Ensamble
Sombrilla voladiza
con base de
3.05 x 3.98 m / 10 x 13 ft
ATLeisure, LLC
IMPORTANTE: CONSERVE PARA FUTURAREFERENCIA.
LEA CUIDADOSAMENTE
Diseñado en E.U.A.
Hecho en China.
Para asistencia sobre el uso o las piezas o para comunicarse con el servicio
de atención al cliente:
www.atleisure.com
[email protected]
Solo para uso doméstico al aire libre. No apto para uso comercial.
ITM. / ART. 1902469
Modelo: #UMB-957444

20 S
Contenido
Preparación . . . . . . . . . . . .... . . . ..... . . ...... . . . . .20
Herramientas necesarias para el montaje (noincluidas)21
Contenido de paquete y herramientas
. . . . . . . ..... .21
Instrucciones de montaje . . . . . . . . . . ... . . . . . ... .22-23
Instrucciones de funcionamiento
.... . . . . . ... . . . . 23-24
Cuidado y mantenimiento . . . . . . . . . ... . . . . . . . . . . . .25
Advertencias y precauciones ...... . . . . . ... . . . . . . . .25
Piezas de repuesto ...... .... . . . . . ... . . . . . . . .27
Preparación
C
GG
HH
D
N
E
A
B
L
E2
E3
M
Antes de comenzar el montaje del producto, asegúrese de contar con todo
el contenido. Coloque todas las piezas en una superficie limpia y plana.
Compare las piezas con la lista del contenido del paquete
y el diagrama siguiente.
Tiempo estimado de montaje: 10 minutos CAN
. . .. . . . . . . . . . . .... . . . ..... . . ...... . . . . .26
26
. .
..... . . ...... . . . . .
Garantía
Presentación de una reclamación
