Original Bedienungsanleitung
DE Artikel / ID Nummer: 142129 Ausgabe: 07/2019 Revision: Version 01

2
Inhalt
Zeichenerklärung 3
Einleitung 4
Lieferumfang 4
Bestimmungsgemäßer Gebrauch 5
Technische Daten 5
Sicherheitshinweise 6
Allgemeine Information 10
Montage 11
Scooter aufklappen 12
Scooter zuklappen 13
Vor der Fahrt 14
Erste Fahrt 15
Pege, Wartung und Aufbewahrung 16
Ersetzen der Lager 18
Einstellung Faltmechanismus 20
Garantie 21
Hinweise zur Entsorgung 25
Konformitätserklärung / Zertikate 25

3
Zeichenerklärung
WARNUNG!
Enthält wichtige Informationen, um Verletzungen zu
vermeiden.
ACHTUNG!
Enthält wichtige Informationen, um Schäden am Gerät
zu vermeiden.
HINWEIS !
Macht Sie beim Lesen der Bedienungsanleitung auf
wichtige Informationen und Hinweise aufmerksam.

4
Einleitung
Vielen Dank für den Kauf des Kickscooters A-TO
Ultimo!
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
durch, bevor Sie den Scooter in Betrieb nehmen und
vergewissern Sie sich, dass er ordnungsgemäß und den
Anweisungen entsprechend verwendet wird.
Bewahren Sie die Bedienungsanleitung für die weitere
Verwendung auf. Geben Sie den Kickscooter nur mit der
Bedienungsanleitung an Dritte weiter.
Der Hersteller behält sich Änderungen des Produktes
vor. Die Bedienungsanleitung und Abbildungen darin
können je nach Modell abweichen.
Wir wünschen viel Freude mit dem Kickscooter A-TO
Ultimo!
Lieferumfang
1x Bedienungsanleigung
1x Kickscooter
2x Innensechskantschlüssel (Größen 5 und 2)

5
Bestimmungsgemäßer Gebrauch
Der Kickscooter A-TO Ultimo ist ein für eine Person kon-
zipiertes Fahrzeug (Freizeitfahrzeug).
Der Kickscooter ist ausschließlich für den Privatgebrauch
und nicht für den gewerblichen Betrieb geeignet.
Der Kickscooter darf nur wie in diesem Handbuch be-
schrieben verwendet werden. Jede andere Verwendung
gilt als nicht bestimmungsgemäß und kann zu Sach-
schäden oder sogar zu Personenschäden führen.
Der Hersteller oder Inverkehrbringer übernimmt keine
Haftung für Schäden, die durch nicht bestimmungs-
gemäßen oder unsachgemäßen Gebrauch entstanden
sind.
Technische Daten
Maße (LxWxH): 94 x 36 x 100 cm
Radgröße: 200 mm
Bremse: Handbremse vorne
Schmutzblech-Bremse hinten
Gewicht: 5,52 kg
Maximale Zuladung: 100 kg

6
Sicherheitshinweise
WARNUNG!
• Bitte halten Sie sich strikt an die in der Anleitung an-
geführten Sicherheitsbestimmungen. Der Produzent
oder Inverkehrbringer kann nicht verantwortlich
gemacht werden für jegliche Art von Vermögens-,
Personen- oder Sachschäden, Unfälle und Rechts-
streitigkeiten, die durch die Verletzung der Sicher-
heitsbestimmungen verursacht worden sind. Die
Haftung ist immer auf den Anschaffungswert des
Kickscooters beschränkt.
• Überprüfen Sie Ihren Kickscooter vor jeder Fahrt.
• Bei sichtbarer Beschädigung, defekten Verbindun-
gen, losen oder gebrochenen Komponenten darf der
Kickscooter nicht benutzt werden.
• Es ist untersagt den Kickscooter zu modizieren.
• Reparaturen dürfen nur durch von KSR Group GmbH
autorisiertes Fachpersonal erfolgen. Bei eigenständig
durchgeführten Reparaturen, unsachgemäßer Hand-
habung oder falscher Bedienung sind die Haftungs-
und Garantieansprüche ausgeschlossen.
• Tauchen Sie den Kickscooter nicht in Wasser oder
andere Flüssigkeiten.
• Tragen Sie immer Schutzausrüstung: einen geprüf-
ten Schutzhelm, Hand-/Handgelenkschutz, Ellbogen-
und Knieschoner.
• Tragen Sie immer geeignetes, festes Schuhwerk.

7
Sicherheitshinweise
• Bitte lesen Sie sich die Anweisungen in dieser Bedie-
nungsanleitung gut durch. Dies soll dazu beitragen,
eventuelle Risiken zu minimieren. Bitte beachten Sie,
dass auch wenn Sie die Anweisungen vollständig be-
folgen, ein gewisses Restrisiko bei der Benutzung des
Kickscooters besteht.
• Passen Sie Ihre Geschwindigkeit immer der aktuellen
Situation an, um Unfälle und Verletzungen weitge-
hend ausschließen zu können.
• Halten Sie die Lenkstange während der Fahrt mit
beiden Händen.
• Üben Sie das Fahren mit dem Kickscooter zunächst
auf freiem, ebenen Gelände.
• Der Kickscooter eignet sich nicht für Stunts -
ES IST UNTERSAGT zu springen oder irgendwelche
gefährlichen Manöver durchzuführen.
• Achten Sie auf die Einhaltung der in Ihrer Region für
die Verwendung von Scootern (auch hinsichtlich zu
tragender Schutzausrüstung) geltenden gesetzlichen
Bestimmungen.
• Der Kickscooter ist kein Fahrzeug im Sinne der Stra-
ßenverkehrsordnung. Prüfen Sie vor der Verwendung,
ob der Einsatzbereich des Kickscooters durch die gel-
tende Straßenverkehrsordnung eingeschränkt ist.
WARNUNG!

8
• Der Kickscooter ist kein Spielzeug, sondern ein Gerät
für Sport und Freizeit. Personen mit eingeschränkten
physischen, sensorischen oder geistigen Fähigkeiten
oder mangelnder Erfahrung können den Kickscooter
unter Aufsicht benutzen oder nachdem sie in Bezug
auf die sichere Verwendung unterwiesen wurden und
die daraus resultierenden Gefahren verstehen.
• Der Kickscooter wurde entwickelt, um eine Person mit
einem Maximalgewicht von 100 kg zu transportieren.
• Der Kickscooter ist für die Verwendung auf trockenen,
nicht rutschigen, ebenen Oberächen geeignet.
• Fahren Sie nicht durch Wasser, während Regen, in
der Nacht oder bei schlechten Sichtbedingungen.
• Achten Sie auf Hindernisse (Fremdkörper, Schlaglö-
cher, Kanaldeckel etc.), durch die es zum Kontrollver-
lust kommen könnte.
• Achten Sie darauf, dass während der Fahrt keine in
Bewegung bendlichen Teile berührt werden, um
Verletzungen zu vermeiden.
• Bei längerer Verwendung kann sich die Hinter-
rad-Bremse erhitzen. Berühren Sie die Bremse nicht,
bevor diese ausreichend abgekühlt ist (Verbren-
nungsgefahr).
• Lassen Sie den Kickscooter nicht im Freien. Zur
Aufbewahrung wählen Sie bitte einen trockenen,
sonnengeschützten Ort.
Sicherheitshinweise
WARNUNG!

9

10

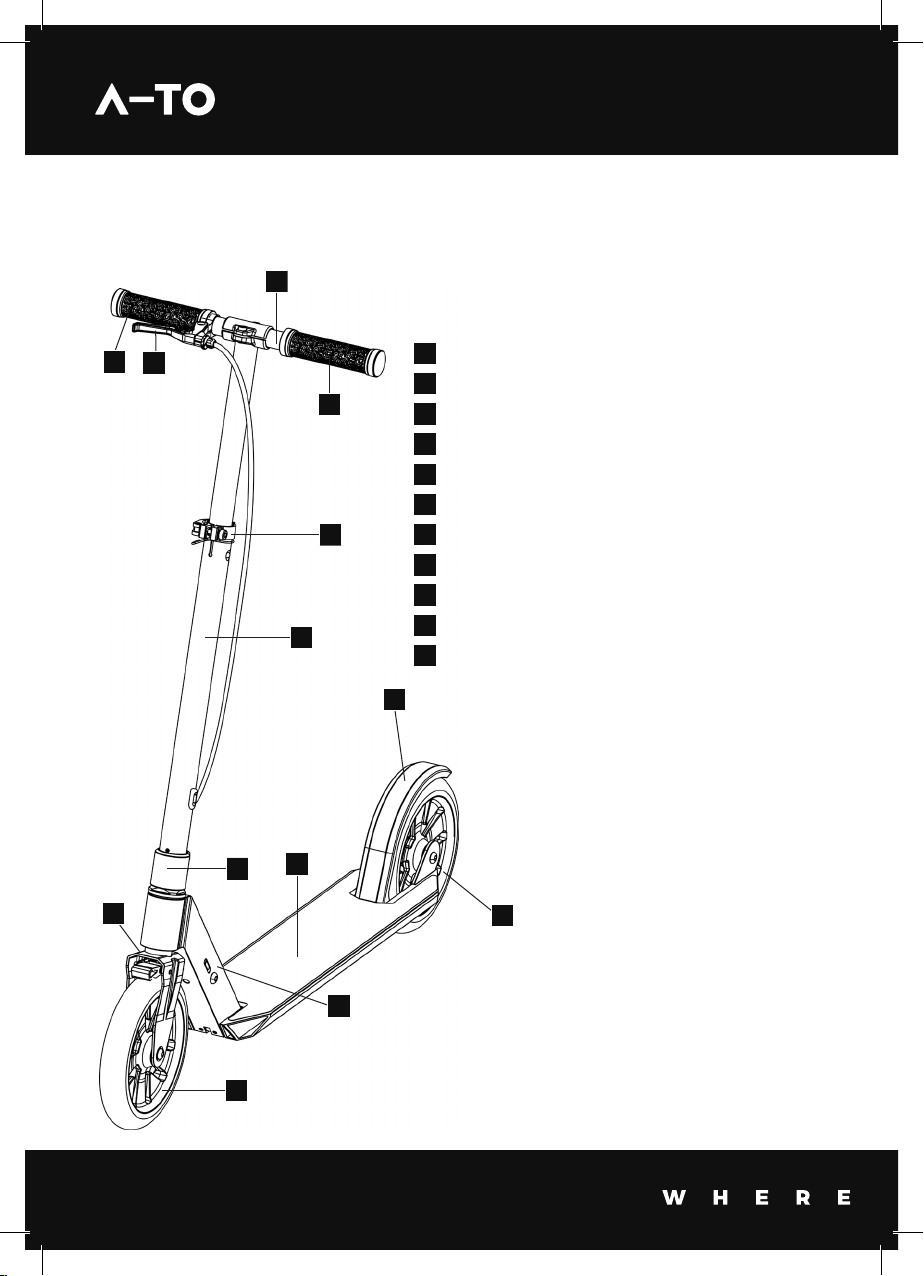

Allgemeine Information
1Lenkstange
2Griffe
3Bremshebel
4Lenksäule
5Exzenterklemme
6Klemmring
7Diagonalrohr
8Vordergabel
9Trittbrett
10 Hinterradbremse
11 Räder
1
2
2
11
3
4
7
9
8
10
5
6
11

11
Montage
Setzen Sie die Lenkstange,
die Abdeckung und 2 Schrau-
ben auf die Lenksäule. Ziehen
Sie die Schrauben mit dem
Innensechskantschlüssel fest.
Stellen Sie die Lenkerhöhe
passend zu Ihrer Körpergrö-
ße ein. Benutzen Sie hierzu
die Exzenterklemme an der
Lenksäule. Der eingerastete
Kugelschnapper unter der
Exzenterklemme zeigt die
Maximalhöhe an.
HINWEIS !
Alle benötigten Schrauben und der Innensechskant-
schlüssel sind im Lieferumfang enthalten.

2
1
3
2
1
3
2
1
3
2
1
3
2
1
3
2
1
3
12

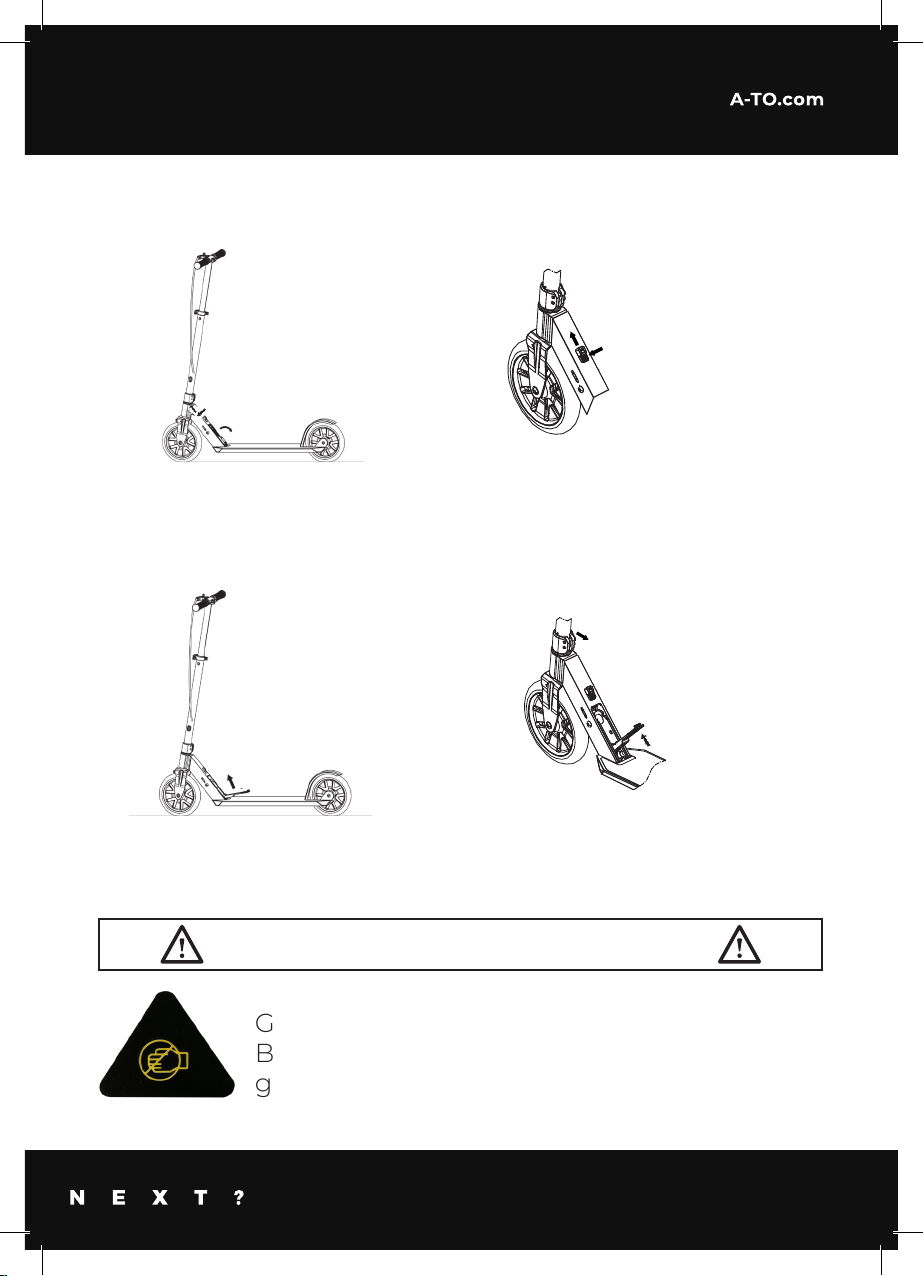

Scooter aufklappen
Drücken (1) und schieben (2) Sie den Sicherungsknopf
nach oben, um den Kickscooter aufzuklappen.
Achten Sie darauf, dass das runde Ende des Hebels ganz
unten in der halbrunden Aussparung positioniert ist.
Drücken (1) Sie den Sicherungsknopf und klappen den
Hebel nach vorne (2), bis dieser hörbar im Diagonalrohr
einrastet.

2
1
3
2
1
3
13
Scooter zuklappen
Drücken (1) und schieben (2) Sie den Sicherungsknopf
nach oben und ziehen den Hebel nach hinten, um den
Faltmechnismus zu entriegeln.
Heben Sie das runde Ende des Hebels an und klappen Sie
den Scooter zu, bis der Faltmechanismus einrastet.
WARNUNG!
Greifen Sie nie in den Faltmechanismus.
Beim Aufklappen könnten Ihre Finger ein-
geklemmt werden.

14
• Tragen Sie bei der Fahrt bequeme Freizeit- Sportklei-
dung und geeignetes, festes Schuhwerk.
• Sorgen Sie vor der ersten Fahrt für großzügige Platz-
verhältnisse und achten Sie darauf, dass keine Hinder-
nisse im Weg sind.
Tragen Sie zu Ihrer
eigenen Sicherheit einen
Schutzhelm und Protekto-
ren.
HINWEIS !
Vor der Fahrt
WARNUNG!
• Bei sichtbarer Beschädigung, defekten Verbindun-
gen, losen oder gebrochenen Komponenten darf der
Kickscooter nicht benutzt werden.
• Passen Sie Ihre Geschwindigkeit immer der aktuellen
Situation an, um Unfälle und Verletzungen weitge-
hend ausschließen zu können.

15
Erste Fahrt

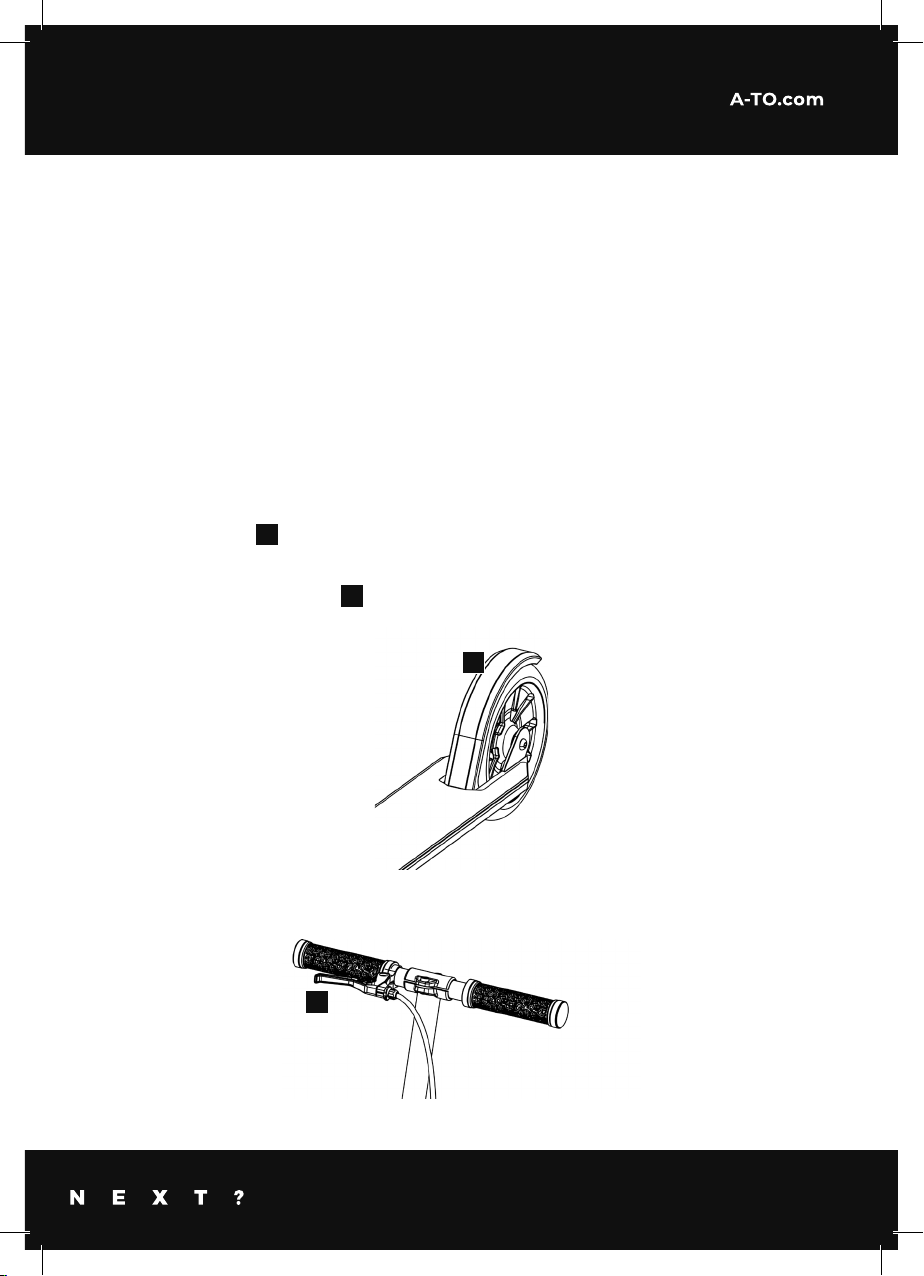

Hinterradbremse A
• Halten Sie den Lenker an beiden Griffen fest, stellen Sie
einen Fuß auf das Trittbrett.
• Stoßen Sie sich mit dem anderen Fuß ab, um zu
beschleunigen.
• Benutzen Sie den Lenker oder verlagern Sie das
Gewicht, um den Kickscooter zu steuern.
• Um zu Bremsen stehen Ihnen die Hinterradbremse
und die Vorderradbremse zur Verfügung:
a. Treten Sie zum Bremsen auf das hintere Schmutz-
blech A.
b. Zum Betätigen der Vorderradbremse ziehen Sie am
Bremshebel .
Vorderradbremse
B
B

16
Pege, Wartung und Aufbewahrung
Überprüfen Sie Ihren Kickscooter vor jeder Fahrt:
• Verbindungselemente und Schrauben müssen fest
sitzen.
• Kein Teil des Kickscooters darf deformiert, gerissen
oder gebrochen sein.
• Defekte, abgenutzte oder fehlende Teile müssen vor
der Benutzung ersetzt werden.
• Die verbauten Präzisionslager sind wartungsfrei.
• Ausgeschlagene Lager müssen vor der Weiterfahrt
getauscht werden (Sturzgefahr).
HINWEIS !
• Verwenden Sie zu Ihrer eigenen Sicherheit ausschließ-
lich Originalersatzteile von A-TO.
• Bei der Nutzung von Ersatzteilen und / oder Zubehör
anderer Anbieter sind jegliche Haftungs- und Garantie-
ansprüche ausgeschlossen.
• Wenden Sie sich im Zweifelsfall an einen autorisierten
Servicepartner, z.B. wenn Sie für Reparaturen keine
Kenntnisse im Umgang mit den benötigten Werkzeu-
gen haben.
• Unser Kundendienst (siehe Seite 23) hilft Ihnen bei
Fragen zu Ersatzteilen und / oder Reparaturen gerne
weiter.

17
Pege, Wartung und Aufbewahrung
Aufbewahrung:
• Nicht im Freien aufbewahren.
• Bewahren Sie Ihren Kickscooter an einem trockenen,
sonnengeschützten Ort auf.
• Wird der Kickscooter über längeren Zeitraum
direkter Sonneneinstrahlung, heißer oder kalter
Umgebung ausgesetzt, kann dies die Alterung der
Materialien beschleunigen.
HINWEIS !
• Verwenden Sie niemals Alkohol, Reinigungsbenzin,
Azeton oder andere ätzende und üchtige chemische
Reinigungsmittel, welche die Oberächen angreifen.
• Reinigen Sie den Kickscooter niemals mit einem star-
ken Wasserstrahl oder Hochdruckreiniger.
Reinigung:
• Verwenden Sie zur Reinigung ein weiches, feuchtes
Tuch.
• Lassen Sie den Kickscooter vor der weiteren Verwen-
dung oder Aufbewahrung vollständig trocknen.

18

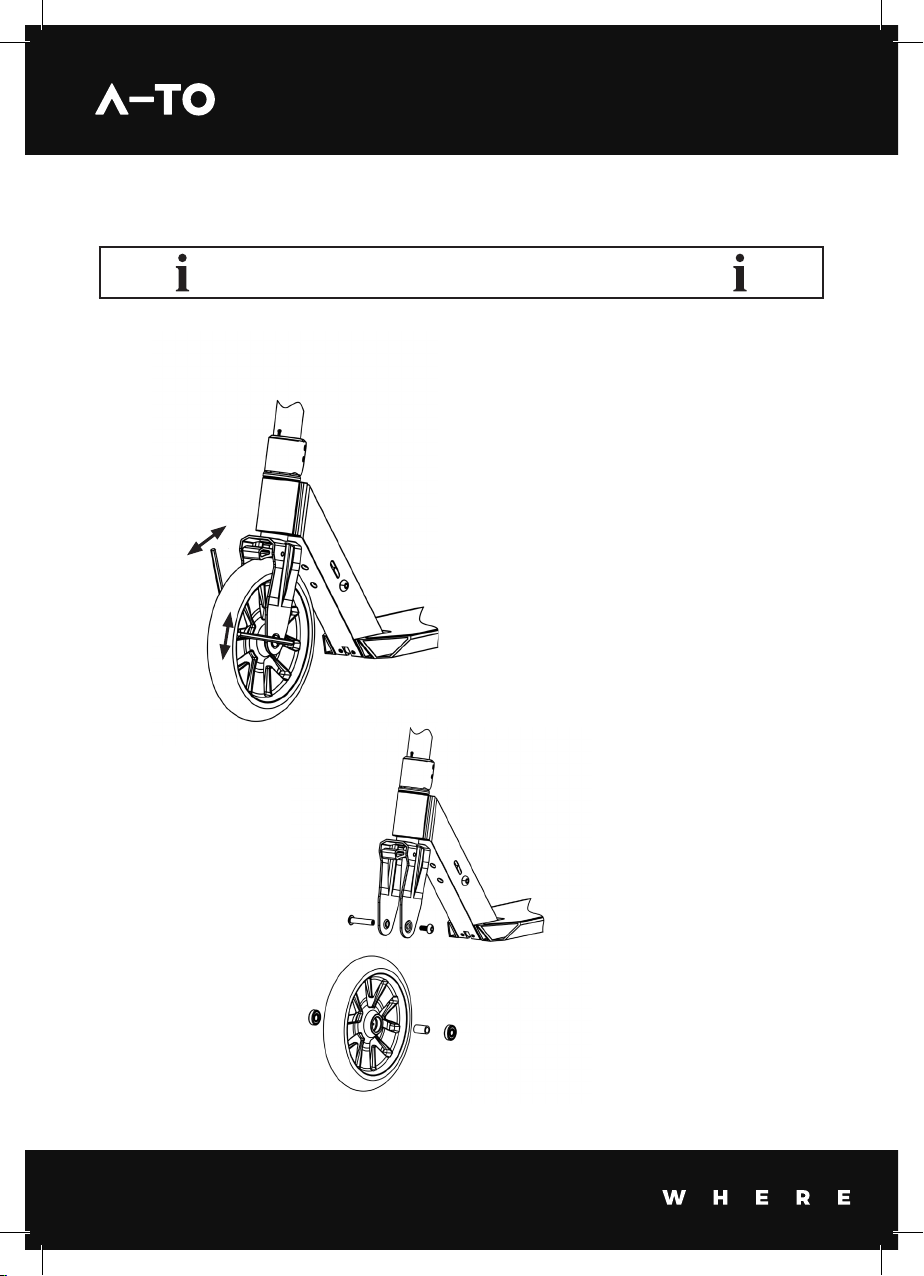

Ersetzen der Lager
Austausch der zwei Lager
Öffnen und anziehen der
Achsschrauben..
HINWEIS !
Ersatzlager sind nicht im Lieferumfang enthalten.
(Vorderachse)
auf
zu
zu
auf
