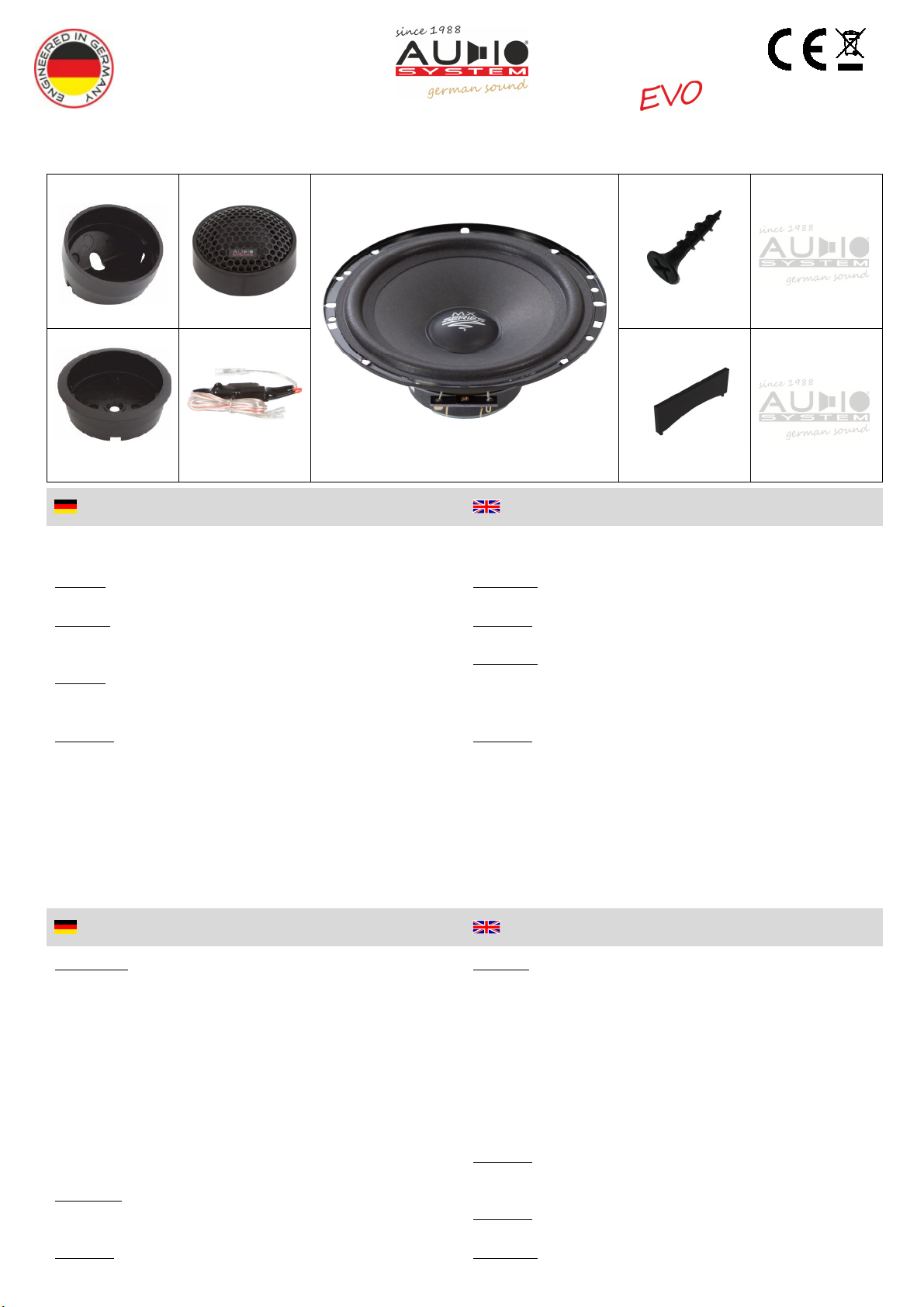

Audiosystem MX130 User manual

MX130/165
ANLEITUNG / USER MANUAL
2x MXS 130/165 EVO
2x MOUNTING BRACKET 2x HS19W EVO 8x SCREW3.5X20
2x INSTALL BRACKET 2x WK M 1x UNLOCK TOOL
Vielen Dank Thank You
Wir beglückwünschen Sie zum Erwerb eines hochwertigen
AUDIO SYSTEM Produktes inklusiv GERMAN SOUND.
Wichtig: Lesen Sie diese Bedienungsanleitung vor der Installation
und Inbetriebnahme des Gerätes vollständig durch.
Achtung: Beachten Sie die Vorschriften und Hinweise Ihres
Automobilherstellers und achten Sie beim Anschließen auf die
richtige Polarität.
Wichtig: Ihr Kaufbeleg dient als Garantienachweis für etwaige
Reparaturen oder Austausch. Heben Sie Ihren Kaufbeleg, diese
Bedienungsanleitung und die Originalverpackung sorgfältig auf.
Achtung: Der Gebrauch von Musikanlagen kann das Hören von
wichtigen Verkehrsgeräuschen behindern. AUDIO
SYSTEM GERMANY übernimmt keine Verantwortung für
Gehörschäden, körperliche Schäden oder Sachschäden, die aus
dem Gebrauch oder Missbrauch seiner Produkte entstehen. Wir
empfehlen Ihnen, die Installation von einer achwerkstatt /
Einbauspezialist vornehmen zu lassen, da ein fachgerechter
Einbau und Anschluss die Voraussetzung für ein klanglich
perfektes Ergebnis ist.
Congratulations on purchasing a high-quality
AUDIO SYSTEM product incl. GERMAN SOUND.
Important: Completely read this operating instruction before
installation and use of the device.
Attention: Pay attention to advices and instructions of the car
manufacturer. Check the polarity when connecting the speakers.
Important: You will need your purchase receipt as proof of
purchase for any and all warranty repairs and for insurance
purposes. Keep your receipt, owner´s manual and packing
materials in a safe location for possible future use.
Attention: Use of sound components can impair your ability to
hear necessary traffic sounds and may constitute a hazard while
driving your automobile. AUDIO SYSTEM GERMANY
accepts no liability for hearing loss, bodily injury or property
damage as a result of use or misuse of our products.
We recommend installing the equipment by an authorized service
center or dealer. A professional fitting and connection is the
requirement for further warranty and perfect sound.
Montage Tips Mechanical Installation Tip
WARNUNG: Trennen Sie vor der Montage den Masse-Pol (-) von
der ahrzeugbatterie. Kontrollieren Sie alle Anschlüsse auf
richtige Polung, dies kann sonst zu Kurzschlüssen an der
ahrzeugelektrik führen. Die besten Einbaupositionen sind die
Originalplätze zwecks Originalität und einfacher Montage.
Beachten Sie, dass die Lautsprecher plan und stabil eingebaut
werden. Die Qualität des Einbaues entscheidet sehr stark das
Klangbild, daher sollte auf Dämmung und Sorgfalt bei der
Installation geachtet werden. Beachten Sie, dass die Lautsprecher
vor Hitze, Sonneneinstrahlung, mechanischen Einflüssen,
euchtigkeit und Nässe durch Zubehör von AUDIO
SYSTEM geschützt sind.
ACHTUNG: Verlegen Sie Ihre Kabel so, dass diese nicht
gequetscht werden oder über scharfe Kanten verlaufen. Dies kann
zu Kurzschlüssen mit Beschädigungen führen.
Vorsicht: Beim Entfernen von Innenverkleidungen können
Warning: irst disconnect negative pole of your car battery.
Check-polarity, changing polarity may cause serious damage to
your car electric. Best speaker positions are the original build in
positions. Easy installation and original look are the reasons.
Please note that the speakers are installed flat and stable. The
quality of the installation decides very much the sound, therefore,
attention should be paid to insulation and care during installation.
Please note that the speakers are protected from heat, sunlight,
mechanical influences, moisture and wetness by accessories
from AUDIO SYSTEM.
Attention: Install all cables as straight as possible without
squashing or laying them over sharp edges. Otherwise this can
cause short circuit or damages to your whole installation.
Attention: Be careful removing original plastic parts of your car.
The fitting parts could be damaged and have to be replaced.
Important: The right polarity of all speakers is extremely

M-Series ANLEITUNG / USER MANUAL
www.audio-syste .de
audio syste ger any - falltorstrasse 6 - 76707 ha brückeN
Befestigungsteile beschädigt werden, diese müssen Sie ersetzen.
Wichtig: Die richtige Polarität der Lautsprecher zueinander
beeinflusst das Klangbild entscheidend. Dies kann z.B. durch
gemeinsames Verpolen der Hochtöner verbessert werden.
Ausprobieren und hören bzw. messen ist hier sinnvoll!
important for the sound of your car audio system. We
recommend changing polarity of the tweeter finding out the best
possible sound.
The best is to listen and/or to measure it.
Einbauhalter des Hochtöners Install Tweeter
Wichtig:
Der Hochtöner hat 2x spezielle Montagehalter die Sie für den
optimalen Einbau verwenden können.
Important:
The tweeter has 2x special mounting brackets that you can use
for optimal installation.

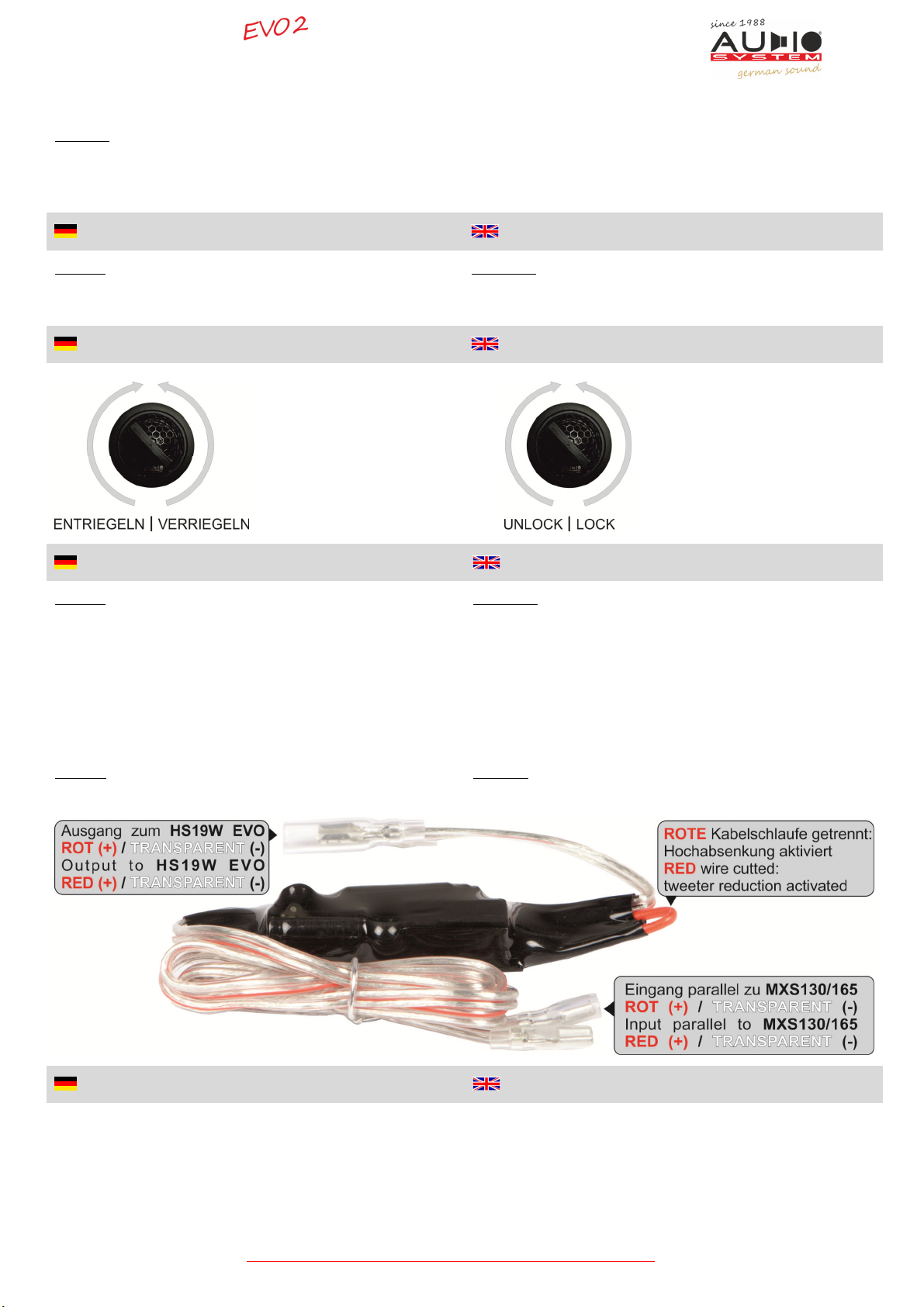

Ausbauwerkzeug des Hochtöner Look/Unlock Tool Tweeter
Das beiliegende Ausbauwerk-
zeug greift mit den Nasen in
die Löcher des
Hochtönergitters. Durch
drehen nach links wird der
Hochtöner in der Halterung
verriegelt, durch drehen nach
rechts entriegelt.
The attached lock/unlock tool
is designed to fit in the holes of
the tweeter-grille. Turning the
tweeter to the left will lock the
tweeter into the housing,
turning to the right will unlock
the tweeter.
Hochtöner ( requenzweiche WK M) Tweeter (Crossover WK M)
Wichtig: Das Lautsprechersystem lässt sich an die jeweilige
Akustik des ahrzeuges, Musikrichtung und an den persönlichen
Geschmack über die requenzweiche anpassen. Je nach Lage der
Lautsprecher kann die Weiche so eingestellt werden, dass der
requenzgang mit diesen geometrischen Gegebenheiten optimiert
wird. Je nach Installationsort des Hochtöners ist es nötig, den
requenzgang tonal sowie den Lautstärkepegel anzupassen, z.B.
bei einer Montage des Hochtöners in der A-Säule, im
Spiegeldreieck oder in der Türverkleidung.
Achtung: reie Kabelenden müssen unbedingt isoliert werden.
Nichtbeachtung kann zu einem Kurzschluss führen!
Important: The speaker system can be adapted to the particular
acoustics of the vehicle, the genre of music and to the personal
taste via the crossover. Depending on the position of the
speakers, the switch can be adjusted so that the frequency
response is optimized with these geometric conditions.
Depending on the installation location of the tweeter, it is
necessary to adjust the frequency response tonal and volume
technology, e.g. when mounting the tweeter in the A-pillar, in the
mirror triangle or in the door trim.
Attention: ree cable ends must be isolated.
Non-compliance can lead to a short circuit!
Optionales Einbauzubehör
Optional Mounting Accessories
- ALUBUTYL 1500, 2000
EVO
, 3000
EVO
und 4000, ALU 200
EVO
und ALU 500
EVO
selbstklebende Dämmmatten
- Dämmung: DOORKIT 1.0 und DOORKIT 2.0
- Z-(T)SC 0.75, 1.5, 2.5, 4.0 Lautsprecherkabel
- MBR165/MBR200 Spritzwasserschutz
- ALUBUTYL 1500, 2000
EVO
, 3000
EVO
und 4000,ALU 200
EVO
and ALU 500
EVO
Self Adhesive Damping Material
- Damping: Doorkit 1.0 and Doorkit 2.0
- Z-(T)SC 0.75, 1.5, 2.5, 4.0 Oxygen- ree Speaker Cable
- MBR165/MBR200 Splash Protection Rings
