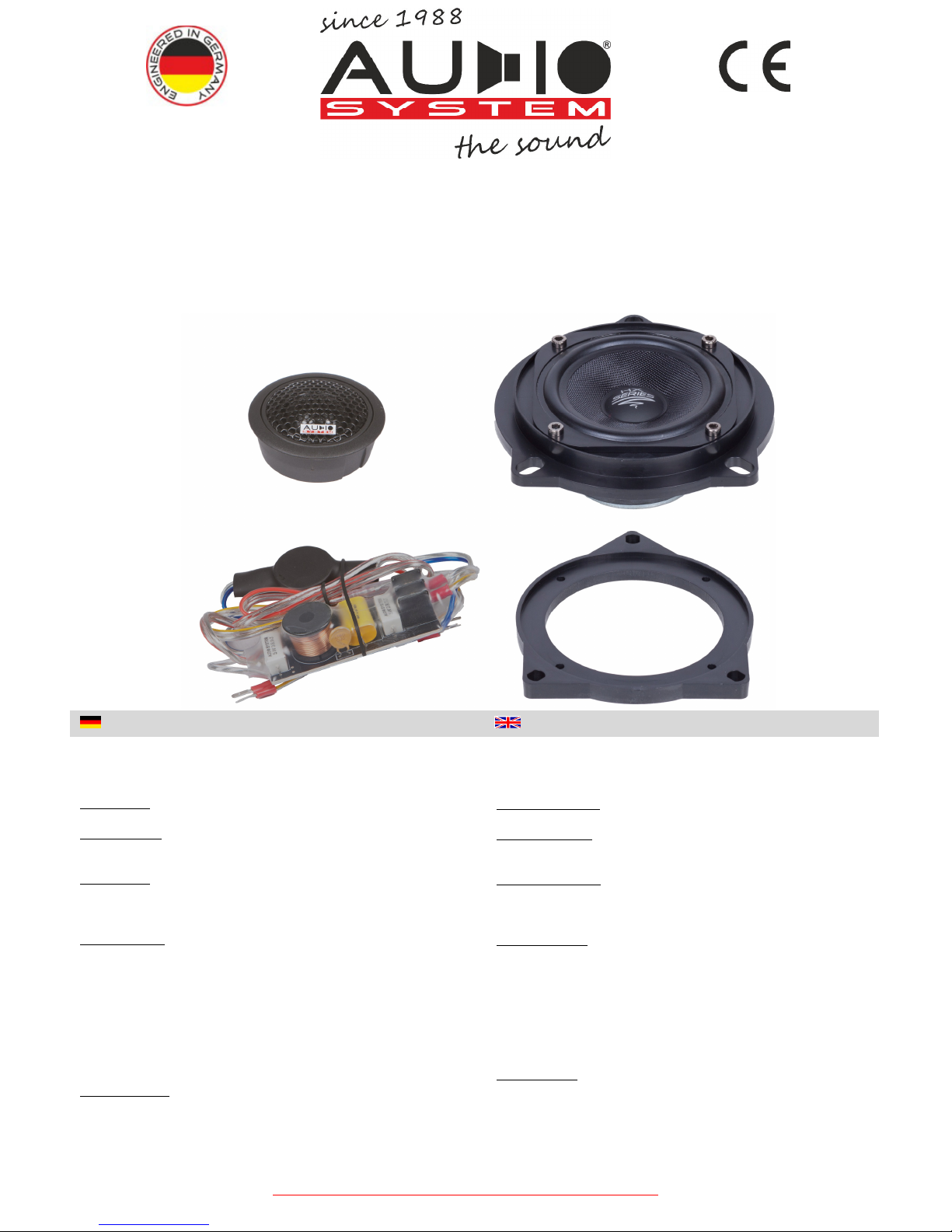

Audiosystem X 100 BMW User manual

X 100 bmw
2-Wege frontsystem
2-way frontsystem
USER MANUAL/ANLEITUN
www.audio-system .de
Audio System ermany falltorstrasse 6 76707 hambrücken
Congratulations on purchasing a high quality AUDIO
SYSTEM product.
Important: Completely read this operating instruction
before installation and use of the device.
ATTENTION: Pay attention to advices and instructions of
the car manufacturer. Check the polarity after connecting the
speakers.
Important: You will need your purchase receipt as proof
of purchase for any and all warranty repairs and for insurance
purposes. Keep your receipt, owner´s manual and packing
materials in a safe location for possible future use.
ATTENTION: Use of sound components can impair your
ability to hear necessary traffic sounds and may constitute a
hazard while driving your automobile. AUDIO SYSTEM
Germany accepts no liability for hearing loss, bodily injury or
property damage as a result of use or misuse of our products.
We recommend installing the equipment by an authorized
service center or dealer. A professional fitting and connection
is the requirement for further warranty and perfect sound.
warning: This speaker-system is able to produce a high
level of loudness. Long-term and excessive exposition can
lead to injury of hearing.
Wir beglückwünschen Sie zum Erwerb eines hochwertigen
AUDIO SYSTEM Produktes.
Wichtig: Lesen Sie diese Bedienungsanleitung vor der
Installation und Inbetriebnahme des Gerätes vollständig durch.
Achtung: Beachten Sie die Vorschriften und Hinweise
Ihres Automobilherstellers und achten Sie beim Anschließen
auf die richtige Polarität.
Wichtig: Ihr Kaufbeleg dient als Garantienachweis für
etwaige Reparaturen oder Austausch. Heben Sie Ihren
Kaufbeleg, Bedienungsanleitung und Originalverpackung
sorgfältig auf.
Achtung: Der Gebrauch von Musikanlagen kann das
Hören von wichtigen Verkehrsgeräuschen behindern und
dadurch während der Fahrt Gefahren auslösen. AUDIO
SYSTEM Germany übernimmt keine Verantwortung für
Gehörschäden, körperliche Schäden oder Sachschäden, die
aus dem Gebrauch oder Missbrauch seiner Produkte entsteht.
Wir empfehlen Ihnen, die Installation von einer Fachwerkstatt /
Einbauspezialist vornehmen zu lassen, da ein fachgerechter
Einbau und Anschluss die Voraussetzung für ein klanglich
perfektes Ergebnis ist.
WARNUN : Dieses Lautsprechersystem ist in der Lage,
sehr hohe Lautstärken zu produzieren. Das Hören mit sehr
hohen Lautstärken kann zu Gehörschäden führen.
vielen dank
thank you

X 100 bmw USER MANUAL/AnleitunG
www. audio-system .de
audio system ge many - fallto st asse 6 - 76707 hamb ücken
Das Lautsprechersystem lässt sich an die jeweilige Akustik des
Fahrzeuges und an den persönlichen Geschmack anpassen.
Je nach Lage der Lautsprecheröffnungen kann die Weiche so
eingestellt werden, dass der Frequenzgang mit diesen
geometrischen Gegebenheiten optimiert wird. Hierzu müssen
lediglich Kabel durchtrennt wie es auf Seite 3 dieser Anleitung
beschrieben wird. Ein willkürliches durchtrennen verschlechtert
die klanglichen Eigenschaften des Systems.
WICHTIG: Die Weiche wird in einer Grundeinstellung
ausgeliefert. Sollte ein Lautsprecher einmal nicht funktionieren,
viel zu leise spielen oder sich klanglich verfärbt anhören, muss
die Weiche durch verbinden der durchtrennten Kabel wieder in
diese Grundeinstellung gestellt werden, um sicher zu gehen,
dass nicht die Weicheneinstellung für die Probleme
verantwortlich ist und Ihr Fachhändler nicht unnötig nach einem
Fehler an einem Lautsprecher sucht.
The speaker system is adaptable to specific car acoustics and
to everybody’s personal music sound taste. The frequency
response can be optimized according to position and geometric
situation of the speaker by simply cut cables like shown on
page 3 in this manual. Unnecessary changes decrease the
sound behavior of the whole speaker system.
IMPORTANT: The crossover is supplied with a default
setting. If some speakers do not work or work too much softly
as bad sounding, the crossover has to be adjusted again to the
basic settings by reconnecting the cut cables in order to clarify
if mistakes on crossover setting is the real defect reason or not.
Thus you can avoid that you or the dealer have to check the
speaker unnecessarily.
Die
AUDIO SYSTEM FWK X 100 bmw
Frequenzweiche
ist ein 12 dB Hochpassfilter mit PTC-Schutzschaltung und
3-facher Pegelanpassung des Hochtöners.
Schritt 1:
achtung: Trennen Sie vor sämtlichen Arbeiten den Massepol
von der Batterie. Beachten Sie hierzu auch unsere Montage
Tipps.
Schritt 2: Schließen Sie den Eingangsstecker(Input) der FWK
Weiche an den Originalstecker(vom Radio kommend) an. Schritt
3: Danach den Hochtöner HS 25 plus mit dem
vorgegebenen Steckern des rot/transparentem Kabel verbinden.
Schritt 4: Die 200 mm Woofer ex 80 sq mit den
vorgegebenen Steckern (blau/transparentes Kabel) der Weiche
verbinden.
Wichtig: Eine Dämmung der Türverkleidung und der
Türbleche mit AUDIO SYSTEM ALU 200 und DP 5000
ist bei jeder Nachrüstung erforderlich.
achtung: Diese Anleitung ist ausschließlich exemplarisch zu
sehen, da viele verschiedene BMW Modellausführungen
existieren.
The
AUDIO SYSTEM FWK X 100 bmw
crossover is a
highpass with PTC-Protection and 3-time settings to the
tweeters.
Step 1:
Caution: Disconnect Minus-pole of your car battery before
starting the installation. See further details in our mechanical
installation tips.
Step 2: Connect yellow/transparent cable of the FWK
crossover to the output of your headunit or Amplifier..
Step 3: Connect the tweeter HS 25 plus to the
red/transparent cable at the crossover.
Step 4: Connect the 8 inch woofer ex 80 sq to the
blue/transparent cable at the crossover.
Impo tant: It´s highly recommended to use noise
dampen to the door and the door panel using AUDIO
SYSTEM ALU 200 and DP 5000.
Caution: See these instruction as an example for BMW
cars. Because there are so many varying BMW types there
might be different basic option in installation.
Allgemein
int oduction
g undsätzliches zu kabelweiche
fundamental to cable c ossove

X 100 bmw USER MANUAL/AnleitunG
www. audio-system .de
audio system ge many - fallto st asse 6 - 76707 hamb ücken

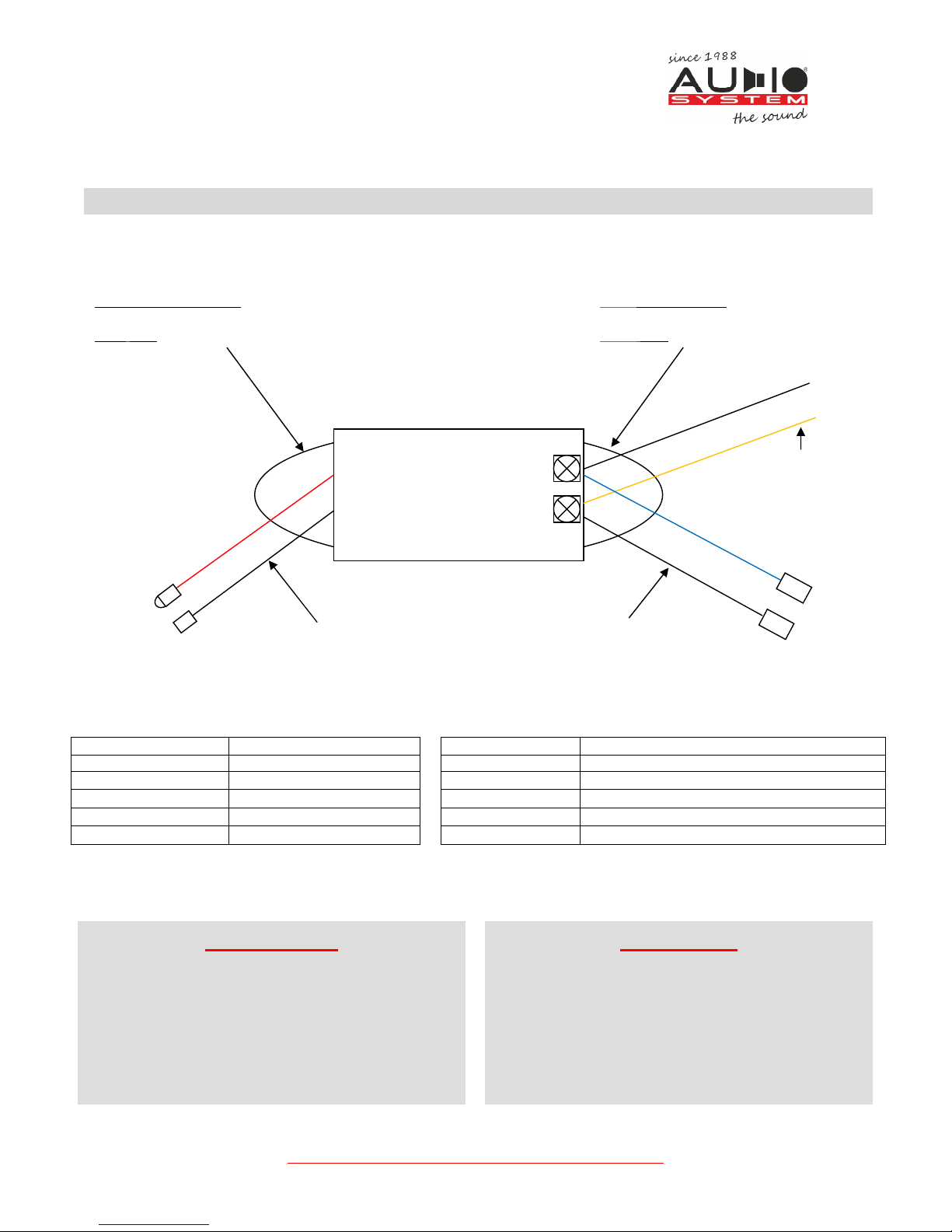

Eingang / input
Gelb (+) / transparentes Kabel (-)
Yellow (+) / transparent cable (-)
3) fwk
cable c ossove settings
3
) fwk kabelweiche
einstellungen
-
Eingang
+
Grüne Kabelschlaufe: Widerstand +2 db wird
beim durchtrennen aktiviert.
Green wire: resistor +2 db enabled when cut
Mitteltöner
Blau (+) / transparentes Kabel (-)
Midrange speaker
Blue (+) / transparent cable (-)
Hochtöner
Rot (+) / transparentes Kabel (-)
tweeter
Red (+) / transparent cable (-)
schwarze Kabelschlaufe: Widerstand +4 db
wird beim durchtrennen aktiviert.
black wire: resistor +4 db enabled when cut
ACHTUN
G!
Offene Enden der durchgetrennten Kabel
unbedingt isolieren!
Bei Problemen wenden Sie sich bitte an Ihren
AUDIO SYSTEM Fachhändler.
ATTENTION!
Insulate cables after cut to protect short circuit.
In case of any problems contact your
specialised audio system dealer
tweeter volume how to
tweeter ok don`t cut any cable
tweeter a little to soft cut green wire +2db
tweeter to soft cut black wire +4db
tweeter much to soft cut green and black wire +6db
Lautstärke Hochtöner
Maßnahme
in Ordnung keine Kabel durchtrennen
etwas zu leise grünes Kabel durchtrennen +2db
zu leise schwarzes Kabel durchtrennen +4db
viel zu leise grünes und schwarzes Kabel durchtrennen +6db

X 100 bmw USER MANUAL/AnleitunG
www. audio-system .de
audio system ge many - fallto st asse 6 - 76707 hamb ücken
- WARNUNG: Trennen Sie vor der Montage den Massepol (-)
von der Fahrzeugbatterie. Kontrollieren Sie alle Anschlüsse auf
richtige Polung. Falsche Polung führt zu Kurzschlüssen und kann
die Fahrzeugelektrik beschädigen.
- Die besten Einbaupositionen sind die Originalplätze zwecks
Originalität und einfacherer Montage.
- wichtig: Beachten Sie das die Lautsprecher plan und stabil
eingebaut werden. In manchen Fällen ist eine stabiler
Plastikadapter, Holz- oder Metallring erforderlich. Die Qualität des
Einbaues entscheidet sehr stark das Klangbild, daher sollte auf
Dämmung und Sorgfalt bei der Installation geachtet werden.
Beachten Sie dass die Lautsprecher vor Hitze, mechanischen
Einflüssen Sonneneinstrahlung, Feuchtigkeit und Nässe
geschützt sind. Dies erreicht man durch diverses Zubehör von
AUDIO SYSTEM (s.u.).
- Achtung: Verlegen Sie Ihre Kabel so dass diese nicht
gequetscht werden oder über scharfe Kanten verlaufen. Dies
kann zu Beschädigungen und Kurzschlüssen führen.
- Vo sicht: beim Entfernen von Innenverkleidungen. Die
Befestigungsteile aus Plastik können beschädigt werden und
müssen ersetzt werden.
- wichtig: ist die richtige Polarität der Lautsprecher. Das
Klangbild kann aber auch durch verpolen der Hochtöner
verbessert werden.
Ausprobieren und hören bzw. messen(MICRO AS) ist hier
sinnvoll!
- Wa ning: First disconnect negative pole of your car
battery. Check polarity changing polarity may cause serious
damages to your car electric.
- Best speaker positions are the original build in positions. Easy
installation and originality are the reasons.
- Take care your speakers are build in straight, plain and well
fastening.
-Sometimes using a mounting adapter made from plastic, wood
or metal may help you to fix all equipment proper to your car.
- Impo tant: As better your speakers were installed the
better the sound will be. A wide range of optionally mounting
accessories by AUDIO SYSTEM will help you to get best
possible results keeping out vibrations and humidity.
- Wa ning: Lay all cables as straight as possible without
squashing or laying them over sharp edges. Otherwise this could
cause damages and short circuit to your whole installation.
- ATTENTION: Be careful removing original plastic parts of
your car. The fitting parts could be damaged and have to be
replaced.
The right polarity of all speakers is extremely important for the
sound of your car audio system. We recommend changing
polarity of the tweeters finding out the best possible sound.
The best is to listen or measure it with MICRO AS.
- alu 200 und alu 500 self-adhasive damp foam
- dp 5000 damp paste
- ainstop water-resistant foam
- z-chinch RCA cabel black or silver color
- xs-high powe batte ies
- Oxygen-free speaker and power cabel
- 2 x Tweeters: hs 25 plus
- 2 x midrange/woofers: ex 80 sq
- 2 x plug and play cable crossover: fwk
- 2 x ls 80 bmw i
- 2 x ls 80 bmw ii
- Mounting Material
- Manual
- 2 x Hochtöner: hs 25 plus
- 2 x Tief-Mitteltöner: ex 80 sq
- 2 x Kabelfrequenzweiche plug and play: fwk
- 2 x ls 80 bmw i
- 2 x ls 80 bmw ii
- Montagematerial
- Bedienungsanleitung
-alu 200 und alu 500 selbstklebende Dämmatte
- dp 5000 Dämmpaste.
- ainstop Schaumstoff wasserabweisend.
- z-chinch Cinchkabel in schwarz oder silber.
- xs-high powe batte ien.
- Sauerstoffreies Strom- und Lautsprecherkabel.
Montage Tips
Mechanical installation Tip
packungsinhalt
package content
optionales einbauzubehö
optional mounting accesso ies
