Aukey DRA1 User manual

Dashboard Camera
User Manual

Contents
English 01 - 10
Italiano 41 - 50
Deutsch 11 - 20
Français 21 - 30
Español 31 - 40

Thank you for purchasing the AUKEY DRA1 Dashboard Camera. Please
read this user manual carefully and keep it for future reference. If you
need any assistance, please contact our support team with your
product model number and Amazon order number.
Package Contents
Dashboard Camera
Car Charger with 4m/13ft USB Mini-B Cable
Suction Mount
Sticker Mount
Two 3M Stickers
Six Cable Clips
TrimRemovalTool
User Manual
Warranty Card
Optional Accessory: The AUKEY GM-32 GPS Antenna provides accurate
position and speed data to the DRA1 that is saved and displayed on
recorded videos. This extended information may support your case in
any driving disputes or incidents.
Note: Please use a Class 10 microSD memory card (Max 128GB) for
reliable recording and performance. Format the microSD card in the
dash camera before first use.
Visitwww.aukey.com/downloadstodownloadthelatestfirmware.
- 01 -

- 02 -

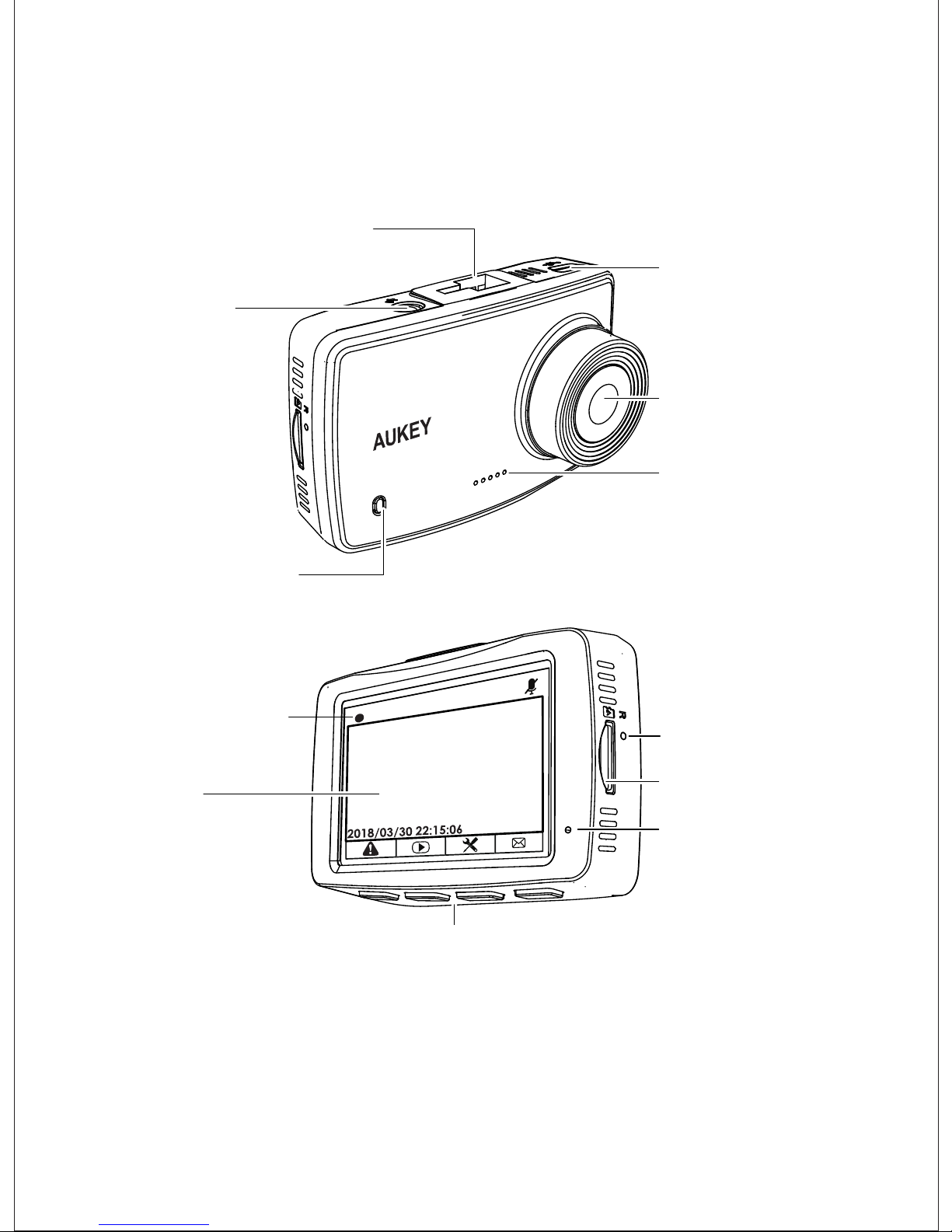

Product Diagram
Lens
USB Mini-B Power
Input
Mount Locking Clip
Outward LED Status
Indicator
MicroSD Card Slot
Inward LED Status
Indicator
GPS Input
Reset Button
Microphone
Screen Indicator
Screen
Control Buttons
1080FHD 00:01:14

- 03 -
Specifications
Model
Image Sensor
CPU
Screen
Angle of View
Aperture
Exposure Value
Image Format
Sound Recording
Gravity Sensor Sensitivity
MicroSD Card
Input
Operating Temperature
Materials
Dimensions
DRA1
GC2023A 2-megapixel CMOS sensor
NT96658
2.7” LCD
140°
f/2.4
-1.0, -2/3, -1/3, +0.0, +1/3, +2/3, +1.0
JPEG
On / Off
Low / Middle / High sensitivity / Off
Class 10 or higher, 128GB Max
DC 5V 1A
-30°C – 75°C / -22°F – 167°F
PC, ABS, glass
80 x 50 x 31mm / 3.15” x 1.97” x 1.22”
Recording Resolutions
Recording Modes
1080p (30fps), 720p (60fps), 720p (30fps),
WVGA, VGA
Loop, Motion Detection, Time-Lapse,
and Emergency Recording

- 04 -
System LED Indicators
There are three indicators in total: an LED indicator that faces outside
(to let others know you have cameras active), an LED indicator that
faces inside, and an on-screen indicator. The outward LED indicator
can be switched off if you want the dash camera to be less visible to
people outside. Go to Setup > Detect Led > select Off > press OK.
Outward LED
Status Indicators
Inward LED
Status Indicator
Screen
Indicator Meaning
Solid Green
Flashing Green
Solid Green
Flashing Green
Off
Flashing Red
On; not recording
On; recording
Button
Reset
Button
Control Buttons
Short press to restart the device (this won’t affect saved files)
Enter/Confirm
Move down
Playback Mode
Playlist &
Setup Menu
Recording Mode
Move up
Return to
previous menu
Enter Emergency
Recording mode
View playlist (short press)
Turn on/off Audio
Recording (long press)
Open Setup menu
(short press)
Take a snapshot
(long press)
Delete/Rewind
Play/Pause
Lock & Unlock /
Fast-forward
Return to
playlist / Stop
Control Buttons

- 05 -
Using a MicroSD Card
The camera doesn’t include internal storage and requires a microSD
card (Class 10+ recommended and 128GB Max supported) to
function. A 128GB microSD card should store over 16 hours of 1080p
recordings. Use a high-quality, branded card for maximum reliability.
Insert a microSD card into the camera microSD card slot. Later, when
the camera is powered on, format it (‘Format’ option in Dash
Camera ‘Setup’) to prepare the card for first use in the dash camera.
Formatting will permanently erase any data on the micro SD card. For
best performance, format periodically (after backing up any
important files). ‘Format Warning’ in ‘Settings’ can be switched on to
remind you to do this.
Installation & Powering On/Off
For optimal performance, install the AUKEY DRA1 in the top-center of
your windshield facing directly ahead. Use the cable clips to help fix
the power cable conveniently and safely like in the picture below.

- 06 -
Caution: AUKEY is not responsible for any damage caused to or by
the air bag due to incorrect placement of the device or its cables.
To power on, insert the car charger into your car’s 12V outlet. After
powering on each time you start your car, the system will start recording
automatically. To power off, disconnect the car charger.
Note: Use the included car charger to ensure optimum performance
of AUKEY DRA1.
Windshield Best mounting location
Connect to car
charger

- 07 -
Loop Recording: Recording will begin automatically after powering
on with a microSD card in the device. Each recorded file is up to ten
minutes long, with old footage being replaced when microSD card
storage is full
Motion Detection Recording: Switch on motion detection in ‘Setup.’
This function will start recording video when the dash camera detects
motion in front and stop recording when motion is no longer detected
Time-Lapse Recording: Switch on time-lapse recording in ‘Setup.’ This
function will capture a picture per second to make a video played at
30fps
●
●
●
Video Recording
Emergency Recording
● Manual File Backup
Press to back up the current file so that it won’t be overwritten. A
icon will appear in the top left of the LCD screen to indicate a
protected emergency recording is in progress
● Auto File Backup
Once the G-sensor is activated by a sudden impact, the device will
automatically make a recording and protect it from being overwritten.
Adjust G-sensor sensitivity in the ‘Setup’ menu
Note: Enter the playlist or setup menu (or disconnect power) to end
emergency recording mode.

Hold down for 3 seconds to take a snapshot while in recording mode
The snapshot files are located in the \AUKEY\PHOTO folder on the
microSD card
The icon will be shown after you take a snapshot. This won’t
interrupt the video recording
- 08 -
Turn on/off audio recording by long-pressing when in recording
mode (or by adjusting in ‘Setup’ menu). When audio recording is on,
in-car audio will be recorded during video recording. Voicing details
of possible hazards that may develop, especially when off-camera,
may provide useful information. You can even use it to record car
license plate numbers that may not be captured on the video.
USB File Transfer
●
●
●
Connect the Dash Camera (with card inside) to your computer
using your own USB mini-B data cable. It should be recognized as a
removable device (with a USB connector image displayed
on-screen)
Find the video recording files located in the \AUKEY\MOVIE folder
(or \AUKEY\PHOTO for snapshots)
Copy the files to your comput
1.
2.
3.
Shut down the device (by disconnecting the car charger) and
eject the microSD card
Insert the microSD card into a computer microSD card slot or reader
and your computer will automatically detect the microSD card
Find the video recording files located in the \AUKEY\MOVIE folder
(or \AUKEY\PHOTO for snapshots)
Copy the files to your computer
1.
2.
3.
4.
Snapshot
Audio Recording
MicroSD Card File Transfer

- 09 -
Press to enter the playlist
View photos or videos by choosing either ‘Photo File’ or ‘Video File’
Select the file you want to view and press
For videos, press again to begin playback
1.
2.
3.
4.
Press to delete or to lock/unlock a photo or video file after
selecting it from the playlist. If a video is being played, press
to stop it and then press to delete or to lock/unlock
Once deleted, photos and videos can’t be recovered
If you lock a photo or video, it will be protected and not overwritten
●
●
●
Ensure camera and mount are firmly fixed in place before use to
avoid falls
Keep away from liquids, extreme heat, and strong magnetic fields
Ensure the operating temperature is within the range from from
-30°C to 75°C (from -22°F to 167°F)
Avoid touching the lens surface. It may be cleaned with a cotton
swab or lens cleaning paper. If any dirt is difficult to remove, a
non-abrasive glasses lens cleaner may be used. Don’t use
corrosive solutions
Keep important videos and photos backed up elsewhere to
protect against file corruption or loss caused by any SD card issues
●
●
●
●
●
Viewing Photos and Videos
Deleting and Locking/Unlocking Photos and Videos
Product Care & Use

- 10 -
Warranty & Customer Support
For questions, support, or warranty claims, contact us at the address
below that corresponds with your region. Please include your
Amazon order number and product model number.
Amazon US orders: [email protected]
Amazon EU orders: [email protected]
Amazon CA orders: [email protected]
Amazon JP orders: [email protected]
*Please note, AUKEY can only provide after sales service for products purchased directly
from AUKEY. If you have purchased from a different seller, please contact them directly for
service or warranty issues.

Vielen Dank, dass Sie sich für die Dashcam DRA1 von AUKEY
entschieden haben. Bitte lesen Sie sich diese Bedienungsanleitung
aufmerksam durch und bewahren Sie sie gut auf. Sollten Sie
darüber hinaus Fragen oder Probleme haben, hilft Ihnen unser
freundlicher Kundenservice gerne weiter. Halten Sie dann bitte die
Produktmodellnummer und Ihre Amazon-Bestellnummer bereit.
Lieferumfang
Dashcam
Autoladegerät mit 4 m USB-Mini-B-Kabel
Saugnapfhalter
Klebehalter
Zwei 3M-Klebestreifen
6 Kabelhalter
Werkzeug zur (De-)Montage von Verkleidungen
Bedienungsanleitung
Garantiekarte
Optionales Zubehör: Die GPS-Antenne GM-32 von AUKEY überträgt
an die DRA1 genaue Daten zu Position und Geschwindigkeit, die bei
aufgezeichneten Videos angezeigt und gespeichert werden. Diese
zusätzlichen Informationen könnten bei Streitigkeiten mit Versicherun-
gen oder Unfällen hilfreich sein.
Hinweis: Für eine zuverlässige Leistung empfehlen wir eine
microSD-Karte der Klasse 10 (max. 128 GB). Formatierung der
microSD-Karte in der Dashcam vor der ersten Verwendung
empfohlen.
Unter www.aukey.com/downloads können Sie die aktuelle Firmware
herunterladen.
- 11 -

- 12 -
Produktbild
Objektiv
Netzeingang
USB-Mini-B
Verschlussklemmenhalter
Äußere
LED-Statusanzeige
microSD-
Kartensteckplatz
Innere
LED-Statusanzeige
GPS-Eingang
Reset-Taste
Mikrofon
Bildschirmanzeige
Bildschirm
Bedientasten
1080FHD 00:01:14

- 13 -
Technische Daten
Modell
Bildsensor
CPU
Display
Bildwinkel
Blende
Belichtungswert
DRA1
2-Megapixel-CMOS-Sensor GC2023A
NT96658
LCD 2,7 Zoll
140°
f/2,4
-1,0, -2/3, -1/3, +0,0, +1/3, +2/3, +1,0
Aufnahmeauflösungen
Aufnahmemodi
1080p (30 BpS), 720p (60 BpS),
720p (30 BpS), WVGA, VGA
Endlosaufzeichnung, Bewegungserkennung,
Zeitraffer und Notfallaufnahme
Bildformat
Tonaufnahme
microSD-Karte
Eingang
Betriebstemperatur
Materialien
Abmessungen
Klasse 10 oder höher, max. 128 GB
5 V, 1 A (Wechselstrom)
-30°C – 75°C
PC, ABS, Glas
80 x 50 x 31 mm
JPEG
An/Aus
Empfindlichkeit des
Schwerkraftsensors gering/mittel/hoch/aus

- 14 -
System-LED-Anzeigen
Insgesamt gibt es 3 Anzeigen: eine nach außen gerichtete LED-An-
zeige (damit andere wissen, dass die Kamera aktiv ist), eine LED-An-
zeige, die nach innen zeigt, und eine On-Screen-Anzeige. Die
LED-Anzeige außen kann ausgeschaltet werden, wenn Sie nicht
wünschen, dass die Dashcam von außen ungewollte Aufmerksam-
keit erregt. Gehen Sie einfach auf Setup > LED erkennen > wählen Sie
Aus > und drücken Sie auf OK.
Bedientasten
Äußere LED-
Statusanzeige Innere LED-
Statusanzeige Display- Anzeige Bedeutung
grün leuchtend
grün blinkend
grün leuchtend
grün blinkend
aus
rot blinkend
an; keine Aufnahme
an; Aufnahme
Taste
nach unten
Wiedergabemodus
Wiedergabeliste &
Setup-Menü
Aufnahmemodus
nach oben
zu vorherigem
Menü
zurückkehren
Notfallaufnahmemodus
aufrufen
Wiedergabeliste
ansehen (kurz drücken)
Audioaufnahme
einschalten/ausschalten
(lang drücken)
Setup-Menü öffnen
(kurz drücken)
Schnappschuss aufnehmen
(lang drücken)
Löschen/
Zurückspulen
Sperren &
Entsperren/
Vorspulen
zu Wiedergabeliste
zurückkehren/
Stopp
Reset-
Taste
Bildschirmanzeige
umschalten und
Bildschirm ausschalten
Zum Neustart des Geräts kurz drücken (gespeicherte Dateien
bleiben erhalten)
Enter/Bestätigen Play/Pause

- 15 -
Verwendung einer microSD-Karte
Die Kamera hat keinen internen Speicher. Aus diesem Grund ist eine
microSD-Karte erforderlich (Klasse 10+ empfohlen und max. 128 GB
unterstützt), damit sie ordnungsgemäß funktioniert. Auf einer
microSD-Karte mit 128 GB lassen sich über 16 Stunden Videoauf-
nahmen mit 1080p speichern. Wir empfehlen die Verwendung einer
hochwertigen Markenkarte für maximale Zuverlässigkeit. Setzen Sie
eine microSD-Karte in den microSD-Kartensteckplatz der Kamera ein.
Wenn die Kamera an ist, formatieren Sie die Karte (Option „Formatie-
ren“ im „Setup“ der Dashcam), damit die Karte für den ersten Einsatz
in der Dashcam bereit ist. Durch das Formatieren werden alle Daten
auf der microSD-Karte unwiederbringlich gelöscht. Für eine optimale
Leistung empfehlen wir regelmäßiges Formatieren (nach einem
Back-up wichtiger Dateien). In den „Einstellungen“ können Sie
„Formatierungserinnerung“ aktivieren, um sich daran erinnern zu
lassen.
Installation & An-/Ausschalten
Wir empfehlen die Installation der DRA1 von AUKEY oben mittig an
der Windschutzscheibe mit Ausrichtung nach vorne. Verwenden Sie
die Kabelhalter zur praktischen und sicheren Befestigung des Netzka-
bels (siehe Abbildung unten).

- 16 -
Achtung: AUKEY ist nicht haftbar für Schäden am oder durch den
Airbag infolge einer fehlerhaften Positionierung des Produkts oder der
Kabel.
Um das System zu aktivieren, verbinden Sie das Autoladegerät mit der
12-V-Buchse Ihres Wagens. Beim Start des Wagens schaltet sich das
System ein und beginnt automatisch mit der Aufnahme. Um das System
zu deaktivieren, trennen Sie das Autoladegerät.
Hinweis: Verwenden Sie das mitgelieferte Autoladegerät, um die
optimale Funktionsweise der DRA1 von AUKEY zu gewährleisten.
Beste
Montagelage
auf Windschutzscheibe
Windschutzscheibe
Verbindung
zum KFZ-Ladegerät

- 17 -
Endlosaufzeichnung: Die Aufnahme beginnt automatisch nach dem
Einschalten, sofern sich eine microSD-Karte im Gerät befindet. Jede
Datei ist bis zu 10 Minuten lang, wobei altes Filmmaterial überschrieben
wird, sobald die microSD-Karte voll ist.
Bewegungserkennungsaufzeichnung: Schalten Sie im „Setup“ die
Bewegungserkennung ein. Bei dieser Funktion startet die Videoauf-
nahme, wenn die Dashcam vor dem Fahrzeug eine Bewegung
erkennt, und sie stoppt, wenn keine Bewegung mehr erkannt wird.
Zeitrafferaufzeichnung: Schalten Sie im „Setup“ die Zeitrafferaufzeich-
nung ein. Bei dieser Funktion wird ein Bild pro Sekunde aufgenommen
und ein Video mit 30 BpS erstellt.
●
●
●
Videoaufnahme
Notfallaufnahme
● Manuelles Datei-Back-up
Drücken Sie , um die aktuelle Datei zu speichern, damit diese nicht
überschrieben wird. Oben links im LCD-Bildschirm erscheint das
Symbol . Eine geschützte Notfallaufnahme ist gerade im Gange.
● Automatisches Datei-Back-up
Wird der Beschleunigungssensor durch einen plötzlichen Aufprall
aktiviert, wird der schreibgeschützte Aufnahmemodus automatisch
aktiviert. Die Empfindlichkeit des Beschleunigungssensors können Sie
im Menü „Setup“ einstellen.
Hinweis: Durch Öffnen der Wiedergabeliste oder des Setup-Menüs (oder
durch Trennung vom Strom) können Sie den Notfallaufnahmemodus
verlassen.

- 18 -
Halten Sie 3 Sekunden gedrückt, um im Aufnahmemodus einen
Schnappschuss zu erstellen.
Die Schnappschuss-Dateien werden im Ordner \AUKEY\PHOTO auf
der microSD-Karte gespeichert.
Das Symbol wird nach der Aufnahme eines Schnappschusses
angezeigt. Die Videoaufnahme wird dadurch nicht unterbrochen.
Audioaufnahme
Schalten Sie die Audioaufnahme ein/aus, indem Sie im Aufnahmemodus
(oder durch Einstellung im Menü „Setup“) lange auf drücken.
Bei aktivierter Audioaufnahme werden die Geräusche im Wagen während
der Videoaufnahme aufgezeichnet. Die Aufnahme von Geräuschen, die
auf potentielle Gefahren hindeuten, können sehr hilfreich sein. Außerdem
können Sie zum Beispiel ein Kennzeichen „akustisch“ speichern, wenn es
durch die Videoaufnahme nicht erfasst wird.
Dateiübertragung über USB
●
●
●
Verbinden Sie die Dashcam (mit eingesetzter Karte) über ein
eigenes USB-Mini-B-Datenkabel mit Ihrem Computer. Sie
sollte als Wechseldatenträger erkannt werden (Anzeige des
USB-Steckverbinder-Symbols auf dem Bildschirm).
Die Dateien der Videoaufnahmen finden Sie im Ordner
\AUKEY\MOVIE (Schnappschüsse im Ordner \AUKEY\PHOTO).
Kopieren Sie die Dateien auf Ihren Computer.
1.
2.
3.
Schnappschuss
Schalten Sie das Gerät aus (durch Trennen des Autoladegeräts)
und entnehmen Sie die microSD-Karte.
Setzen Sie die microSD-Karte in den microSD-Kartensteckplatz an
Ihrem Computer oder in ein Lesegerät ein und Ihr Computer
erkennt die microSD-Karte automatisch.
1.
2.
Dateiübertragung über microSD-Karte
