auna multimedia Areal Bar 850 User manual

http://www.auna-multimedia.com
Soundbar
TV, AUX, COAX, BT, OPTC, USB und HDMI
10026466

Sehr geehrter Kunde,
Wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Anschluss- und Anwendungshinweise
sorgfältig durch und befolgen Sie diese, um möglichen technischen Schäden vorzubeugen. Für Schäden, die durch
Missachtung der Sicherheitshinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung.
Inhaltsverzeichnis
Technische Daten 2
Lieferumfang und Sicherheitshinweise 3
Hinweise zur Wandbefestigung 3
Geräteübersicht und Fernbedienung 4
Montage und Vorbereitung 5
Anschlüsse und Verbindungen 6
Allgemeine Funktionen 8
Bluetooth Einstellungen 10
Musik über USB abspielen 11
Pege und Wartung 11
Fehlersuche und Fehlerbehebung 12
Entsorgung und Konformitätserklärung 12
Technische Daten
Artikelnummer 10026466
Verstärker
Leistungsabgabe 75 W
Frequenzbereich 20Hz-20kHz ± 3 dB
Eingangsspannung 550 mV
Haupteinheit
Stromversorgung 100-240 V ~ 50-60 Hz
Leistungsaufnahme 25 W
Leistungsaufnahme STANDBY ≤ 0.5 W
Abmessungen (B x H x T) 900 mm x 90 mm x 60 mm
Kabellänge Netzteil 1.5 m
Breitbandlausprecher
Durchmesser 65 mm
Wiederstand 8 Ω
Frequenzbereich 250Hz ~ 20kHz
Subwoofer
Durchmesser 156 mm
Wiederstand 8 Ω
Frequenzbereich 35~250 Hz
Abmessungen (B x H x T) 164 mm x 251 mm x 274 mm
Fernbedienung
Batterie CR2025 (1x)
BT
Kompatibilität (Version) EDR, A2DP, AVRCP (2.1)
2

Lieferumfang
1x Soundbar
1x Subwoofer
1x Fernbedienung
1x CR2025 Knopfzelle
1x Audiokabel (3.5 mm Klinkenstecker)
1x Bedienungsanleitung
1x Netzteil 24V 1.5A
Sicherheitshinweise
WARNUNG
Um Stromschläge zu vermeiden entfernen Sie nicht die Abdeckung. Das Gerät enthält Teile, die dem Be-
nutzer nicht zugänglich sind. Reparaturen dürfen nur von qualizierten Fachkräften durchgeführt werden.
• Bewahren Sie die Bedienungsanleitung gut auf, für den Fall, dass Sie sie noch einmal benötigen.
• Die Geräteplakette bendet sich auf der Rückseite des Geräts.
• Benutzen Sie da Gerät nur in Innenräumen, für die Installation im Außenbereich ist das Gerät nicht geeignet.
• Um Stromschlägen vorzubeugen, setzen Sie das Gerät nicht Regen und Feuchtigkeit aus und stellen Sie auch
keine Gegenstände darauf ab, die Flüssigkeiten enthalten (z. B. Vasen).
• Benutzen Sie das Gerät nicht in der Nähe von Badewannen, Waschzubern, Küchenspülen, nassen Untergrün-
den, Pools oder anderen nassen und feuchten Umgebunden.
• Setzen Sie die Batterien nicht starker Hitze, direkter Sonneneinstrahlung oder Feuer aus.
• Benutzen Sie nur vom Hersteller zugelassenes Zubehör.
• Ziehen Sie den Stecker bei Gewitter oder wenn Sie das Gerät längere Zeit nicht benutzen.
• Lassen Sie Reparaturen nur von qualizierten Fachkräften durchführen. Lassen Sie das Gerät überprüfen wenn
es in irgendeiner Weise beschädigt oder wenn das Netzkabel oder der Stecker beschädigt sind. Gleiches gilt
falls Flüssigkeiten oder Gegenstände auf dem Gerät gelandet sind, das Gerät Regen oder Feuchtigkeit ausge-
setzt war, nicht ordnungsgemäß funktioniert oder umgefallen ist.
• Versuchen Sie nicht das Gerät selbst zu reparieren.
• Önen Sie nicht die Abdeckung, Sie könnten sich Stromschläge oder andere Verletzungen zuziehen.
• Um Feuer und Stromschlägen vorzubeugen vermeiden Sie es Steckdosen, Verlängerungskabel oder Mehrfach-
steckdosen zu überladen.
• Prüfen Sie vor der Benutzung die Spannung auf der Geräteplakette und schließen Sie das Gerät nur an Steckdo-
sen an, die der Spannung des Geräts entsprechen.
• Achten Sie darauf, dass der Netzstecker immer frei zugänglich ist.
Hinweise zur Wandbefestigung
• Um Personenschäden und Schaden am Equipment vorzubeugen, lassen Sie Bohrungen und die Befestigung
der Wandhalterung von einer qualizierten Person ausführen.
• Passen Sie auf, dass das Gerät nicht herunter fällt, wenn Sie es auf die Wandhalterung hängen.
• Bevor Sie das Gerätanbringen, überprüfen Sie zuerst die Tragfähigkeit der Wand. Falls sie sich nicht sicher sind,
lassen Sie sich von einer qualizierten Person beraten.
• Bevor Sie in die Wand bohren, versichern Sie sich, dass sich an dieser Stelle keine Kabel oder Rohre benden.
• Versichern Sie sich, dass Schrauben und Dübel das Gewicht des Geräts aushalten.
3

Geräteübersicht und Fernbedienung
1 STANDBY: Soundbar ein- und ausschalten.
2 SOURCE: Audioquelle auswählen (TV, AUX, COAX, BT, OPTC, USB und HDMI).
3 PLAY/PAUSE: Titel starten, anhalten oder fortfahren im USB- und BT-Modus.
4 / ZURÜCK/VOR: Titel vor- oder zurückspringen im USB- und BT-Modus.
5 VOLUME +/-: Lautstärke erhöhen oder verringern.
6 DISPLAY: Zeigt die aktuelle Einstellung an.
7 Wandbefestigungshaken: Zum Anbringen der Soundbar an der Wand.
8 AUX-Eingang: Anschluss für externe Geräte mit 3.5 mm Klinkenstecker.
9 TV-Audioeingang: Anschluss für Geräte mit analogem Audioausgang.
10 COAX-Eingang: Eingang für TV und DVD-Player mit digitalem Audioausgang.
11 Optischer-Eingang: Für TV und DVD-Player mit optischem Audioausgang.
12 Netzeingang: Schließen Sie hier das Netzteil an.
13 USB-Port: Anschluss für einen USB-Stick.
14 HDMI-Eingang: Für den Anschluss an einen HDTV-fähiges Fernsehgerät.
15 HDMI-Ausgang
16 Subwoofer-Anschluss: Verbbinden Sie hier Subwoofer und Soundbar.
17 Lautsprecherkabel
18 Subwoofer
19 PLAY/PAUSE: Titel starten, anhalten oder fortfahren
20 SOURCE: Audioquelle (TV, AUX, COAX, BT, OPTC, USB, HDMI).
21 STANDBY: Soundbar ein- und ausschalten.
22 ZURÜCK: Einen Titel zurückspringen im USB- oder BT-Modus.
23 VOLUME+/-: Lautstärke erhöhen oder verringern.
24 OPTION: Im BT-Modus 3 Sekunden lang gedrückt halten um die
Verbindung zu unterbrechen. Im USB-Modus mehrmals hintereinander
drücken um den Wiedergabemodus auszuwählen.
25 SLEEP: Aktiviert den Sleeptimer.
26 DIM: Zum Anpassen der Displayhelligkeit.
27 BASS+/-: Bassleistung erhöhen oder verringern.
28 MUTE: Ton stummschalten.
29 Vorwärts: Einen Titel vorspringen im USB- oder BT-Modus.
30 Soundeekte: Mehrmals drücken, um einen Soundeekte auszuwäh-
len (STANDARD, MOVIE, MUSIC oder NEWS).
4

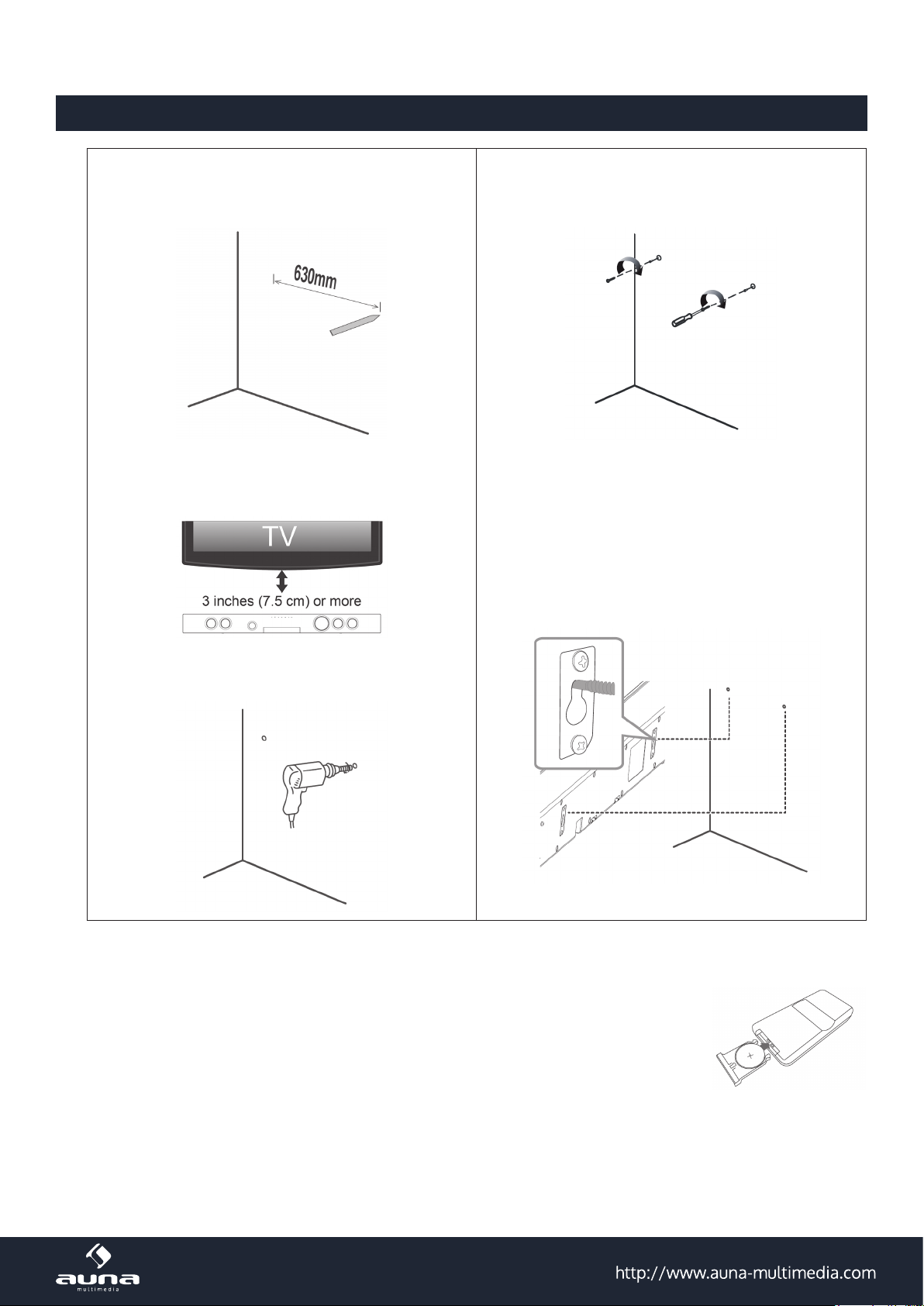

Wandmontage
1. Richten Sie die Soundbar gerade an der ge-
wünschten Stelle aus. Markieren Sie mit ei-
nem Stift die Stellen für die Bohrlöcher in ei-
nem Abstand von 630 mm.
Hinweis: Die Soundbar sollte 7.5 cm unter-
halb des TV angebracht werden.
2. Bohren Sie an den markierten Stellen Löcher
in die Wand.
3. Stecken Sie Dübel und Schrauben (nicht im
Lieferumfang enthalten) in die Löcher und
schrauben Sie die Schrauben so weit herein,
dass die Schraubenköpfe noch 5 mm aus der
Wand herausstehen.
Hinweis: Benutzen Sie Schrauben, die lang
genug sind, damit sie trotz des Abstands
ausreichend Halt in der Wand haben.
4. Hängen Sie die Soundbar an den Schrauben
auf. Damit die Soundbar nicht herunterfällt
versichern Sie sich, dass die Schraubenköp-
fe fest im schmalen Teil der Wandbefesti-
gungshaken sitzen.
Fernbedienung vorbereiten
Drücken Sie mit einem Fingernagel auf das Batteriefach an der Unterseite der
Fernbedienung, um es zu önen. Legen Sie eine CR2025 Knopfbatterie in die
Mulde und achten Sie darauf, dass Sie die Batterie richtig herum einlegen.
Schieben Sie das Batteriefach wieder in die Fernbedienung.
5

Anschlüsse und Verbindungen
Subwoofer anschließen
• Verbinden Sie das feste angeschlossene Lautsprecher-
kabel des Subwoofers mit dem Subwoofer-Anschluss
an der Rückseite der Soundbar.
• Achten Sie darauf, dass Sie das rote Kabel in die rote
Buchse und das weiße Kabel in die schwarze Buchse
stecken.
Digital-TV per HDMI-Kabel verbinden
• Die Soundbar unterstützt HDMI 1.4 mit Audio Return Channel (ARC). Falls ihr TV mit kompatibel ist, können Sie
den TV-Sound per HDMI-Kabel über die Soundbar hören.
• Stecken Sie das eine Ende des HDMI-Kabels in den HDMI-ARC-Ausgang Ihres Fernsehgeräts.
• Stecken Sie das andere Ende des Kabels in den HDMI-Eingang (15) an der Seite der Soundbar.
• Schalten Sie HDMI an ihrem Fernsehgerät ein. Weitere Hinweise dazu nden Sie im Handbuch Ihres Fernseh-
geräts.
• Hinweis: Es kann sein, dass Sie PCM (Pulscodemodulation) in Ihren TV-Einstellungen aktivieren müssen. Wei-
tere Hinweise dazu nden Sie im Handbuch Ihres TV-Geräts.
Digitale Abspielgeräte per HDMI-Kabel verbinden
Auch digitale Receiver, DVD-Player oder Spielekonsolen lassen sich per HDMI-Kabel mit der Soundbar verbinden.
Falls Sie ein Video einlegen oder ein Spiel starten wird der Sound automatisch über die Soundbar wiedergegeben.
• Stecken Sie das eine Ende des HDMI-Kabels in den HDMI-ARC-Ausgang Ihres TV oder den HDMI-Ausgang Ihres
digitalen Geräts.
• Stecken Sie das andere Ende des Kabels in den HDMI-Ein-
gang (15) an der Seite der Soundbar.
• Stellen sie in den HDMI-Einstellungen des externen Geräts
HDMI-CEC ein. Weitere Hinweise dazu nden Sie im Hand-
buch Ihres externen Geräts.
• Hinweis: Es kann sein, dass Sie PCM (Pulscodemodulation)
in Ihren Geräte-Einstellungen aktivieren müssen. Weitere
Hinweise dazu nden Sie im Handbuch Ihres externen Ge-
räts.
6

Audiogeräte per Cinch-Kabel verbinden
Hinweis: Achten Sie darauf, dass es sich bei Ihren
TV-Buchsen um Audio-Ausgänge, nicht um Audio-
Eingänge handelt. Sollte ihr TV nur Audio-Eingän-
ge benutzen verbinden Sie ihn per COAX-Kabel.
• Stecken Sie das eine Ende des Cinch-Kabels in
den Audioausgang von TV, DVD-Player oder
Spielekonsole.
• Stecken Sie das andere Ende in den TV-Eingang
(9) an der Rückseite der Soundbar.
• Achten Sie darauf, dass Sie den Roten Stecker
in die rote Buchse und den weißen Stecker in
die weiße Buchse stecken.
Audiogeräte per COAX-Kabel verbinden
• Stecken Sie das eine Ende des COAX-Kabels in
den COAX-Ausgang des externen Geräts.
• Stecken Sie das andere Ende in den COAX-Ein-
gang (10) an der Rückseite der Soundbar.
• Hinweis: Es kann sein, dass Sie PCM (Puls-
codemodulation) in Ihren Geräte-Einstellungen
aktivieren müssen. Weitere Hinweise dazu n-
den Sie im Handbuch Ihres externen Geräts.
Audiogeräte per optischem Kabel verbinden
• Stecken Sie das eine Ende des optischen Kabels
in den optischen Ausgang des externen Geräts.
• Stecken Sie das andere Ende in den optischen Eingang (11) an der Seite der Soundbar.
• Hinweis: Es kann sein, dass Sie PCM Downmix (Pulscodemodulation) in Ihren Geräte-Einstellungen aktivieren
müssen. Weitere Hinweise dazu nden Sie im Handbuch Ihres Geräts.
7

TV per Audiokabel mit 3.5 mm Klinkenstecker verbinden
• Stecken Sie den 3.5 mm Klinkenstecker in den
Kopfhörer-Ausgang des TV.
• Stecken Sie den roten und weißen Stecker in
den TV-Eingang an der Seite der Soundbar (9).
Hinweis: Achten Sie darauf, dass Sie den Roten
Stecker in die rote Buchse und den weißen Ste-
cker in die weiße Buchse stecken.
Externe Geräte per 3.5 mm Audiokabel ver-
binden
• Das Bild zeigt, wie sie ein externes Gerät (z. B. einen MP3-Player) mit einem Audiokabel mit doppeltem 3.5 mm
Klinkenstecker verbinden.
• Stecken Sie den einen Klinkenstecker in den
Kopfhörer-Ausgang ihres externen Geräts.
Stecken Sie den andern Klinkenstecker in den
AUX-Eingang (8) an der Rückseite der Sound-
bar.
Strom anschließen
• Befestigen Sie das Netzgerät am Netzeingang an der Rückseite der Soundbar und stecken Sie den Stecker in
die Steckdose. Schalten Sie die Steckdose an (falls nötig).
Allgemeine Funktionen
Standby Modus
• Drücken Sie auf die STANDBY Taste an Soundbar oder Fernbedienung um das Gerät einzuschalten.
• Um das Gerät wieder in den Standby-Modus zu versetzen drücken Sie erneut auf die STANDBY-Taste.
• Falls keine Musik abgespielt wird, schaltet das Gerät nach 20 Minuten automatisch in den Standby-Modus.
Audioquelle auswählen
Befolgen Sie die folgenden Schritte um eine der folgenden Audioquellen auszuwählen: TV, AUX, COAX, Bluetooth,
Optical, USB oder HDMI.
• Falls die Soundbar aus ist drücken Sie auf die STANDBY-Taste um sie einzuschalten.
• Drücken Sie mehrmals hintereinander auf die SOURCE Taste an der Soundbar oder Fernbedienung bis sie die
richtige Quelle gefunden haben.
• Hinweis: Wenn sie im BT-Modus angekommen gibt es eine 5-sekündige Pause, in der die Soundbar nach ver-
bundenen Geräten sucht.
8

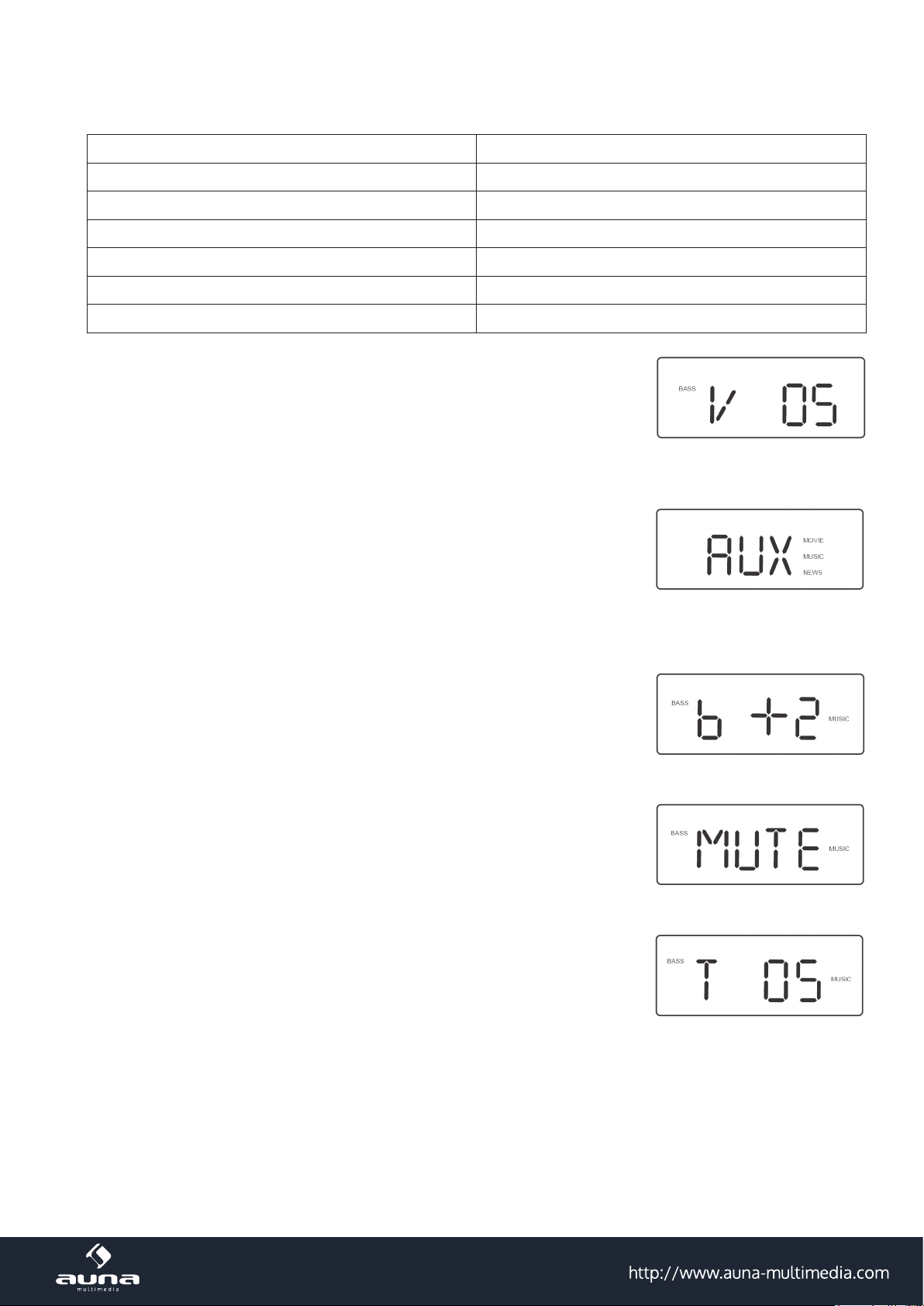

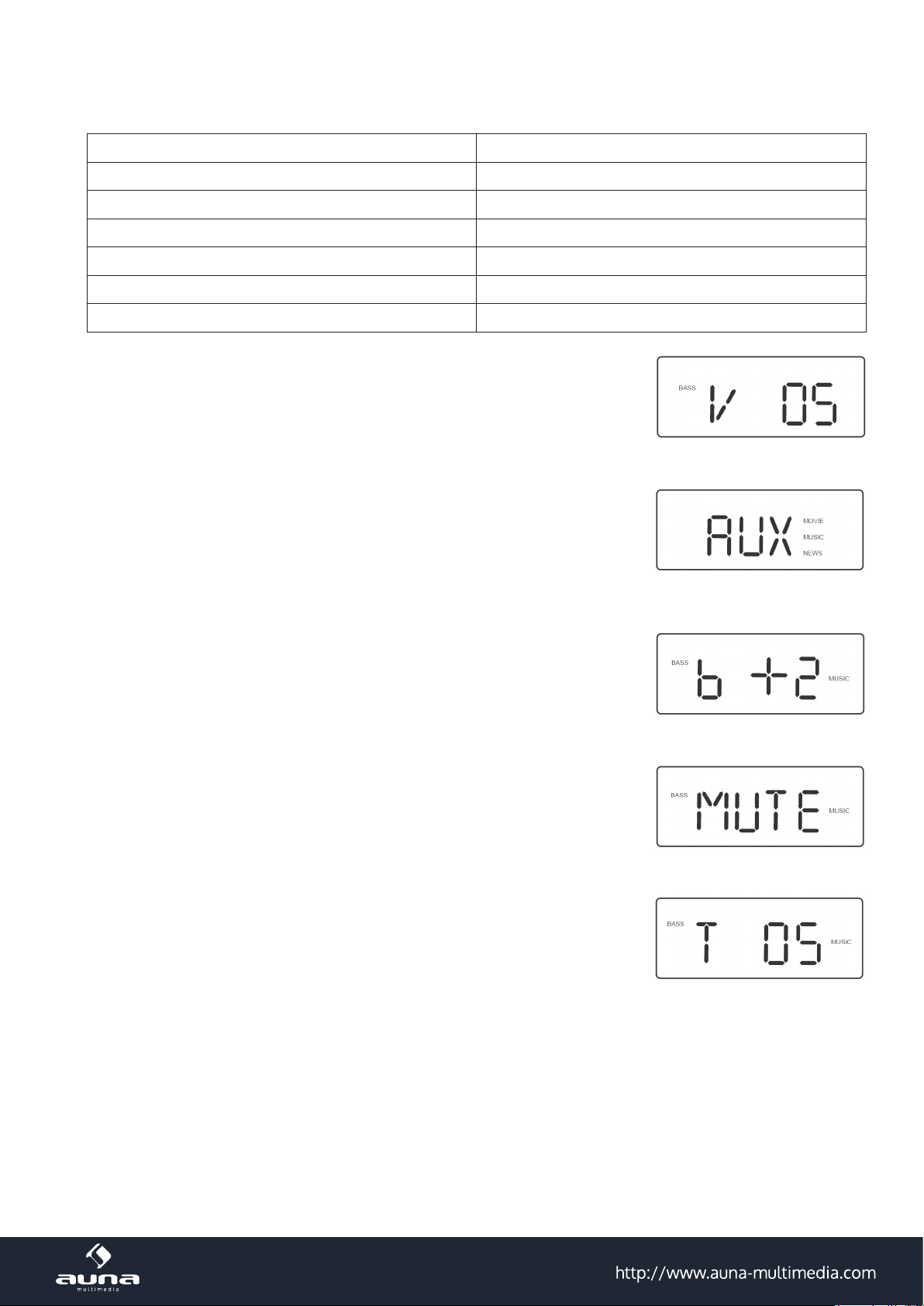

Auf dem Display sehen Sie in welchem Modus Sie sich gerade benden:
TV-Eingang TV
AUX-Eingang AUX
COAX-Eingang COAX
Bluetooth BT
Optischer-Eingang OPTC
USB-Eingang USB
HDMI-Eingang HDMI
Lautstärke einstellen
Um die Laustärke zu erhöhen drücken Sie mehrmals hintereinander auf die VOL+
Taste an der Soundbar oder Fernbedienung oder halten Sie die Taste gedrückt.
Um die Laustärke zu verringern drücken Sie mehrmals hintereinander auf die
VOL- Taste an der Soundbar oder Fernbedienung oder halten Sie die Taste ge-
drückt.
Soundeekte einstellen
Drücken Sie während Musik läuft mehrmals hintereinander auf die Taste für
Soundeekte, um einen der folgenden Eekte auszuwählen: STANDARD (STD),
MOVIE, MISIC oder NEWS. Sobald sie einen Eekt ausgewählt haben erscheint
der Name des gewählten Eekts auf dem Display. Hinweis: Wenn sie den STAN-
DARD-Modus wählen erscheint kein Name auf dem Display.
Bassoptimierung
Um die Bassleistung zu erhöhen drücken Sie wiederholt auf die BASS (B)+ Taste.
Um die Bassleistung zu verringern drücken Sie wiederholt auf die BASS (B)- Tas-
te. Die Bassleistung lässt sich von -3 bis +3 verstellen.
Stummschaltung
Drücken Sie auf die MUTE-Taste auf der Fernbedienung um den Ton stummzu-
schalten. Während der Ton stummgeschaltet ist erscheint „MUTE“ auf dem Dis-
play. Drücken Sie erneut auf die MUTE-Taste um den Ton wieder einzuschalten.
Sleeptimer
Drücken Sie während Musik läuft wiederholt auf die SLEEP-Taste (25) um die Zeit in den folgenden Schritten ein-
zustellen: 5, 10, 15, 30, 45, 60, 90 Minuten und OFF. Sobald Sie die gewünschte
Zeit ausgewählt haben warten sie 2 Sekunden ohne eine Taste zu drücken, der
Sleeptimer beginnt danach automatisch mit dem Countdown. Sobald die Zeit
abgelaufen ist, schaltet die Soundbar in den Standby-Modus.
Displayhelligkeit einstellen
Drücken Sie wiederholt auf die DIM-Taste (26) um eine der folgenden drei Helligkeitsstufen auszuwählen: LOW,
MED, HIGH.
9

Bluetooth Einstellungen
Bevor Sie die Soundbar mit einem Bluetooth-Gerät (beispielsweise einem Mobiltelefon) verwenden können müs-
sen Sie Ihr Gerät zunächst mit der Soundbar per Bluetooth verbinden.
NFC kompatible Smartphones
Drücken Sie auf die NFC-Symbol auf der Einheit mit dem Smartphone.
Halten Sie die taste grdrückt bis das Smartphone antwortet. Fall sie nach einer
Bestätigung gefragt werden, bestätigen Sie mit „Ja“ oder „Bestätigen“. Um die
Verbindung wieder zu trennen drücken sie erneut auf das NFC-Symbol.
Nicht NFC kompatible Smartphones und Geräte
1 Starten Sie Bluetooth auf Ihrem Smartphone und suchen Sie nach anderen Bluetooth-Geräten.
2 Wählen Sie die Soundbar aus der Liste aus und verbinden ihr Handy. Falls Sie nach einem Pswwort gefragt
werden geben Sie „0000“ ein.
3 Falls die Verbindung erfolgreich piept die Soundbar und „BT“ hört auf zu blinken.
4 Falls Sie mit ihrem Smartphone außer Reichweite kommen, versucht die Soundbar 2 Minuten lang die Verbin-
dung wieder herzustellen. Falls Sie in dieser Zeit wieder in Reichweite kommen wird die Verbindung automa-
tisch wieder hergestellt.
5 Um die Verbindung wieder zu trennen, halten Sie die OPTION-Taste auf der Fernbedienung gedrückt. „BT“
beginnt wieder zu blinken.
Bluetooth Statustabelle
Bluetooth Status Bedeutung
„BT“ leuchtet durchgehend Verbindung hergestellt
„BT“ blinkt Die Soundbar sucht nach verbundenen Geräten
Die Soundbar bendet sich im Verbindungsaufbau
Verbundene Geräte steuern
Sobald Ihr BT-Gerät mit der Soundbar verbunden ist, können Sie zum Steuern der Musik (Abspielen, Spulen, etc.)
entweder die Tasten an ihrem externen Gerät benutzen oder Sie steuern die Musik über die Tasten der Soundbar
oder Fernbedienung.
• Drücken Sie auf die PLAY/PAUSE Taste an der Soundbar oder Fernbedienung um einen ausgewählten Titel
abzuspielen oder anzuhalten.
• Um zum nächsten Titel zu springen drücken Sie auf die Vorwärts Taste.
• Um zum vorherigen Titel zu springen drücken Sie auf die Zurück Taste.
• Benutzen Sie für alle anderen Optionen (z. B. Titelauswahl) die Tasten an ihrem externen BT-Gerät.
Hinweis: Die Lautstärke der Soundbar wird von der eingestellten Audiolautstärke an ihrem Gerät beeinusst.
Stellen Sie die Lautstärke an Ihrem externen Gerät auf maximal 70-80%, um Verzerrungen zu vermieden.
Hinweise zur Bluetooth-Verbindung
• Geräte, die über Bluetooth mit der Soundbar verbunden sind müssen sich in einem 10 m Radius um die Sound-
bar benden. Gegenstände, die sich zwischen der Soundbar und Ihrem Bluetooth-Gerät benden können die
Reichweite verringern.
• Es kann immer nur ein Bluetooth-Gerät mit der Soundbar verbunden werden.
• Nicht alle Bluetooth-Geräte sind mit der Soundbar kompatibel.
10

Musik von USB abspielen
Sie können über die Soundbar Musik von diversen USB-Geräten abspielen unter folgender Voraussetzung:
• Der USB-Speicher muss FAT-formatiert sein
• Die Musik muss im MP3 oder WMA-Format vorliegen.
Stecken Sie einen USB-Stick oder MP3-Player in den USB-Port an der
Soundbar. Drücken Sie mehrmals hintereinander auf die SOURCE-
Taste an der Soundbar oder Fernbedienung bis „USB“ im Display er-
scheint. Suchen Sie den Titel oder Ordner heraus, den Sie abspielen
möchten.
USB-Funktionen
Funktion Zugehörige Taste
Musik abspielen Drücken Sie die Taste an der Soundbar oder Fernbedienung.
Musik anhalten Drücken während der Wiedergabe die Taste.
Zum vorherigen/nächsten Ti-
tel springen
Drücken Sie während der Wiedergabe auf die oder Taste um einen Titel
zurück- oder vorzuspringen.
Titel wiederholen oder zufäl-
lig wiedergeben
Drücken Sie mehrmals auf die (Option) Taste auf der Fernbe-dienung. Die Displa-
yanzeige wechselt wie folgt: (Titel wiederholen) > (Alle Titel wiederho-
len) > (Zufallwiedergabe) > Normale Wiedergabe
Hinweise zur Wiedergabe von USB-Medien
• Es kann vorkommen, dass die Soundbar nicht mit allen USB-Medien kompatibel ist.
• Falls Sie ein USB-Verlängerungskabel, einen USB-HUB oder ein Multi-Card-Reader benutzen kann es sein, dass
das Gerät nicht erkannt wird.
• Entfernen Sie den USB-Speicher nicht, während er gerade gelesen wird.
Pege und Wartung
WARNUNG
Stromschlaggefahr! Ziehen Sie immer den Stecker aus der Steckdose, bevor Sie das Gerät reinigen oder
warten.
• Versichern Sie sich, dass die Soundbar ausgeschaltet ist und der Stecker aus der Steckdose gezogen wurde.
• Wischen Sie das Gehäuse mit einem leicht feuchten, fusselfreien Lappen ab.
• Benutzen Sie keine Scheuermittel und Reinigungsüssigkeiten, die Alkohol oder Ammoniak enthalten.
• Sprühen Sie nichts auf das Gerät und benutzen Sie auch in dessen Nähe keine Sprays.
• Passen Sie auf, dass keine Flüssigkeit auf dem Gerät ausläuft oder in eine der Önungen tropft.
• Schieben Sie keine scharfen Gegenstände zwischen die Lautsprecherabdeckung oder in eine der Önungen.
• Benutzen Sie immer die Originalverpackung, wenn es nötig sein sollte das Gerät zu transportieren.
• Falls Sie das Gerät in einer staubigen Umgebung benutzen, lassen Sie es regelmäßig von einem Fachmann
warten und säubern. Es sollte sich nicht zu viel Staub im Gerät sammeln, da dieser eine ausreichende Kühlung
verhindert. Staubablagerungen, die feucht werden, können zu Problemen mit der Elektronik führen und die
empndlichen Teile innerhalb des Geräts schwer beschädigen.
11

Fehlersuche und Fehlerbehebung
Problem Mögliche Lösung
Die Soundbar geht nicht an. Versichern Sie sich, dass der Netzstecker eingesteckt ist.
Versichern Sie sich, dass die Steckdose Strom liefert.
Es kommt kein Ton. Versichern Sie sich, dass der Ton bei der externen Quel-le an ist und
ein Titel läuft.
Versichern Sie sich dass der Ton aufgedreht ist.
Falls Sie ein digitales Kabel benutzen, versichern Sie sich dass als Quel-
le PCM, LPCM, PCM 2Ch stereo oder PCM 2Ch downmix eingestellt ist.
Versichern Sie sich, dass BT-Geräte verbunden sind.
Die Soundbar reagiert nicht. Ziehen Sie den Stecker aus der Steckdose, warten Sie eine Minuten
und stecken Sie dann den Stecker wieder in die Steckdose.
Die Fernbedienung
funktioniert nicht.
Verringern Sie die Entfernung zwischen Fernbedienung und Soundbar.
Überprüfen Sie, ob die Batterie richtig eingelegt ist.
Ersetzen Sie die Batterie.
Zielen Sie mit der Fernbedienung direkt auf die Sound-bar.
Die Soundbar schaltet
nach 10 Minuten ab
Falls das Gerät 10 Minuten lang inaktiv ist, wechselt es automatisch in
den STANDBY Modus. Drücken Sie auf STANDBY, um das Gerät wieder
anzuschalten.
Hinweise zur Entsorgung
Bendet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt,
gilt die Europäische Richtlinie 2002/96/EG. Diese Produkte dürfen nicht mit dem normalen
Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten
Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen
Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme
Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor mögli-
chen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoen
zu verringern.
Das Produkt enthält Batterien, die der Europäischen Richtlinie 2006/66/EG unterliegen und nicht mit dem norma-
len Hausmüll entsorgt werden dürfen. Bitte informieren Sie sich über die örtlichen Bestimmungen zu gesonderten
Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit ihrer
Mitmenschen vor negativen Konsequenzen.
Konformitätserklärung
Hersteller: CHAL-TEC Vertriebs- + Handels GmbH, Wallstraße 16, 10179 Berlin.
Dieses Produkt entspricht den folgenden Europäischen Richtlinien:
2004/108/EG (EMV)
2011/65/EU (RoHS)
2006/95/EG (LVD)
12

Dear Customer,
Congratulations on purchasing this eqipment. Please read this manual carefully and take care of the
following hints on installation and use to avoid technical damages. Any failure caused by ignoring
the mentioned items and cautions mentioned in the operation and installation instructions are not
covered by our warranty and any liability.
Contents
Technical Data 13
Packing Content and Safety Instructions 14
Wall Mounting Advice 14
Product Description and Remote Control 15
Wall Mounting and Preparation 16
Installation and Connections 17
General Operation 19
Bluetooth Operation 21
USB Operation 22
Care and Maintenance 22
Troubleshooting 23
Disposal and Declaration of Conformity 23
Technical Data
Item number 10026466
Amplier
Power output 75 W
Frequency response 20Hz-20kHz ± 3 dB
Input sensitivity 550 mV
Main unit
Power supply 100-240 V ~ 50-60 Hz
Power consumtion 25 W
Power consumtion STANDBY ≤ 0.5 W
Dimensions (W x H x D) 900 mm x 90 mm x 60 mm
Adaptor cable lengh 1.5 m
Full range speaker drivers
Diameter 65 mm
Impedance 8 Ω
Frequency response 250Hz ~ 20kHz
Subwoofer
Diameter 156 mm
Impedance 8 Ω
Frequency response 35~250 Hz
Dimensions (W x H x D) 164 mm x 251 mm x 274 mm
Remote control
Battery CR2025 (1x)
Bluetooth
Compatibility (Version) EDR, A2DP, AVRCP (2.1)
13

Packing Content
1x Sound bar
1x Subwoofer
1x CR2025 battery
1x Power adaptor 24V 1.5A
1x Remote control
1x Audio cable (RCA - 3. .5mm)
1x Instruction manual
Safety Instructions
WARNING
To reduce the risk of electric shock, do not remove the cover. This product has no user-servi-
ceable parts. Do not attempt to repair this product yourself. Only qualied service personnel
should perform servicing.
• Please save this owner’s guide for future reference.
• The product label is located on the back of the product.
• This product must be used indoors. It is neither designed nor tested for use outdoors, in recreation
• vehicles, or on boats.
• The apparatus shall not be exposed to dripping or splashing and that no objects lled with liquids,
• such as vases, shall be placed on the apparatus.
• Do not use this product near a bathtub, washbowl, kitchen sink, and laundry tub, in a wet base-
ment,
• near a swimming pool, or anywhere else that water or moisture is present.
• Batteries, shall not be exposed to excessive heat such as sunshine, re or the like.
• Only use attachments/accessories specied by the manufacturer.
• Unplug this apparatus during lightning storms or when unused for long periods of time - to prevent
damage to this product.
• Refer all servicing to qualied service personnel. Servicing is required when the apparatus has been
• damaged in any way: such as liquid has been spilled or objects have fallen into the apparatus; the
apparatus has been exposed to rain or moisture, does not operate normally, or has been dropped.
• Do not attempt to service this product yourself.
• Opening or removing covers may expose you to dangerous voltages or other hazards.
• To prevent risk of re or electric shock, avoid overloading wall outlets, extension cords, or integral
convenience receptacles.
• Use proper power sources - Plug the product into a proper power source, as described in the ope-
rating instructions or as marked on the product.
• The mains plug is used as the disconnect device, the disconnect device shall remain readily acces-
sible.
Wall Mounting Advice
• In order to avoid damage to the equipment and personal injury you should get a qualied person
to drill the xing surface and t the appropriate wall xings.
• Take care not to allow the main unit to fall while attempting to hook onto the wall mount brackets.
• Before mounting, check the wall strength, if it is not clear then consult relevant qualied personnel.
• When drilling into walls, always check that there are no hidden wires or pipes etc.
• Make sure the screws & wall plugs are suitable for supporting the unit.
14

Product Description and Remote Control
1 STANDBY: Switch on the Sound bar or switch to STANDBY mode.
2 SOURCE: Select an audio source from TV, AUX, COAX, BT, OPTC, USB or HDMI inputs.
3 PLAY/PAUSE: START, PAUSE or RESUME play in USB mode and BT mode.
4 / SKIP: Skip to the previous or next track in USB mode and BT mode.
5 VOLUME +/-: Increase or decrease the output volume.
6 DISPLAY: Indicates the current status of the unit.
7 WALL-MOUNT BRACKETS: Use these brackets to x the Sound bar to a wall.
8 AUX INPUT: Connect the audio output from an MP3 player or similar using a 3.5mm cable.
9 TV-INPUT: Connect the analogue audio output from a TV or other audio source.
10 COAX-INPUT: Connect the digital audio output from a TV, DVD or Blu-ray player.
11 OPTICAL INPUT: Connect the digital audio output from a TV, DVD or Blu-ray player.
12 DC IN SOCKET: Connect to the power adaptor 24V, 1.5A
13 USB PPRT: Audio input from a USB storage device.
14 HDMI-INPUT: Connect to the HDMI output on a digital device.
15 HDMI-OUTPUT: Connect to the HDMI input on the TV.
16 Subwoofer Connectors: Connect to the external subwoofer.
17 Speaker Cable: (xed on the subwoofer): Connect the external subwoofer to the Sound bar.
18 Subwoofer
19 PLAY/PAUSE: START/PAUSE/RESUME USB and BT playback
20 SOURCE: Select from TV, AUX, COAX, BT, OPTICAL, USB, HDMI.
21 STANDBY: Switch on the Sound bar or switch to STANDBY.
22 SKIP : Skip to previous track for USB and BT playback.
23 VOLUME+/-: Increase or decrease the volume output.
24 OPTION: In BT mode, press and hold for 3 seconds to „unpair“ a
connected BT device. In USB mode, press repeatedly to cycle through
the repeat modes: (REPEAT), (REPEAT ALL) or (RAN-
DOM PLAY).
25 SLEEP: Activates the sleep timer function.
26 DIM: Press this button to adjust the display brightness.
27 BASS+/-: Increase or decrease the bass output.
28 MUTE: Press to mute the sound output.
29 SKIP : Skip to next track for USB and BT playback.
30 SOUND EQ Modes: Press repeatedly to assign dierent sound EQ
modes: STANDARD, MOVIE, MUSIC or NEWS.
15

Wall Mountong and Preparation
1. Align the Sound Bar in the chosen location.
Use a pencil to mark the drilling positions
630 mm apart.
NOTE: The Sound Bar should be located at
least 7.5 cm below the bottom of the TV.
2. Drill holes as marked in step 1.
3. Insert 2 screws (not supplied) into the holes
and tighten. Take care to leave 5mm bet-
ween the screw heads and the wall.
NOTE: You will need to ensure the screws
are long enough to suciently grip the wall
while allowing 5mm between screw head and
wall.
4. Hook the Sound bar into the screws. For se-
cure mounting ensure the crew heads slide
rmly into the narrow part of the brackets.
Prepairing the remote
Push open the battery compartment on the bottom of the remote control using
a ngernail. Insert a CR2025 battery into the space taking care to match the +
and - polarity symbols correctly. Replace the battery compartment.
16

Installation and Connections
Connecting to external Subwoofer
• Connect the SPEAKER CABLE (xed on the external
subwoofer) to SUBWOOFER CONNECTORS on the
back of the Sound bar.
• NOTE: Make sure to match the cable with RED line
to the RED socket, and the WHITE cable to the BLACK
socket.
Connection to a TV using HDMI (ARC) cable
• Your Sound bar supports HDMI 1.4 with Audio Return Channel (ARC). If your TV is HDMI ARC compliant, you can
hear TV audio through your Sound bar by using a single HDMI cable.
• Connect one end of the HDMI cable (Type A, High Speed HDMITM cable with Ethernet) to the HDMI ARC socket
on TV.
• Connect the other end to the TO TV- HDMI OUT (ARC) input (15) at the side of Sound bar.
• On your TV, turn on the HDMI-CEC operations. For details, see the TV user manual.
• NOTE: You may need to activate PCM (Downmix) on your TV.
Connection to digital devices using HDMI cable
Connect a digital device such as a set-top box, DVD/Blu-ray player or games console to your Sound bar using a
single HDMI cable and play a le or game, the Video is automatically displayed on your TV, and Audio is automa-
tically played on your Sound bar.
• Using a High Speed HDMI cable to connect the HDMI OUT
socket on your digital device to the HDMI IN socket (14) at
the side of your Sound bar.
• Using a High Speed HDMI cable to connect the HDMI ARC
socket on your TV to the TO TV-HDMI OUT (ARC) socket (15)
at the side of your Sound bar.
• If the TV is not HDMI-CEC compliant, refer to the manual to
select the correct video input on your TV.
• On the connected device, turn on the HDMI-CEC operations.
For details, see the user manual of the device.
NOTE: You may need to activate PCM (Downmix) on your source device EG: set-top box, DVD/Blu-ray player,
games console or TV.
17

Connecting a TV, DVD or GAMES CONSOLE
using the RCA - RCA audio cable.
NOTE: Ensure that the TV PHONO connectors are
audio OUTPUTS and not audio INPUTS. If they are
INPUTS then use connection 4 instead of 1.
• Connect one end of the RCA cable to the TV,
DVD or CONSOLE audio output RCA sockets.
• Connect the other end to the TV inputs on the
back of the Sound bar (9).
• Take care to match the RED plug to the RED so-
cket and the WHITE plug to the WHITE socket.
DIGITAL connection to a TV, DVD or Blu-ray player using the COAXIAL cable.
• Connect one end of the RCA COAX cableto the
TV, DVD or Blu-ray COAXIAL audio output RCA
socket.
• Connect the other end to the COAX input on the
back of the Sound bar (10).
• NOTE: You may need to activate PCM (Down-
mix) on your source device EG:- TV, DVD or Blu-
ray player.
DIGITAL connection to a TV, DVD or Blu-ray
player using the OPTICAL cable.
• Connect one end of the OPTICAL cable to the TV, DVD or Blu-ray OPTICAL audio output socket.
• Connect the other end to the OPTC input on the side of the Sound bar (11).
• NOTE: You may need to activate PCM (Downmix) on your source device EG:- TV, DVD or Blu-ray player.
18

Connection to a TV using the RCA - 3.5mm audio cable.
• Connect the 3.5mm (small) end of the cable
to the TV headphone 3.5mm audio output so-
cket.
• Connect the other RED & WHITE ends to the
TV inputs on the side of the Sound bar (9), ta-
king care to match the RED plug to the RED
socket and the WHITE plug to the WHITE so-
cket.
• NOTE: In some cases the Sound bar volume
output is eected by the volume level on the
TV. In this case adjust the TV volume to increa-
se the audio output from the sound bar.
Auxiliary connections
• The below diagram shows the connection to
an audio device such as an MP3 player, using
a 3.5mm audio cable.
• Connect one end of the 3.5mm audio cable
to the headphone output of your MP3 play-
er. Connect the other end to the AUX input
(3.5mm socket) on the back of the Sound bar
(8)
Mains connection
Connect the AC power adaptor between the DC IN socket on the back of the Sound bar and the power supply
outlet. Switch the power outlet ON.
General Operation
Standby mode
• Press the STANDBY button (1 Unit & 21 Remote) to wake the unit from STANDBY mode.
• To enter STANDBY mode press either STANDBY buttons (1 Unit & 21 Remote).
• As part of the power saving mode the unit will enter STANDBY mode automatically after 20 minutes (approx)
of no audio output.
Switching inputs
Follow the below steps to switch inputs between: TV, Auxilliary, Coaxial, Bluetooth,Optical, USB or HDMI.
• Ensure the Sound bar is powered ON. If not press the STANDBY button (1) or remote (21).
• Press the SOURCE button (2, 20) repeatedly until you reach the required input mode.
• NOTE: When switching inputs there will be a 5 second pause after selecting BT while the unit scans for paired
devices.
19

Switching inputs (cont)
TV input TV
Auxilliary input AUX
Coaxial input COAX
BT input BT
Optical input OPTC
USB input USB
HDMI input HDMI
Adjusting the volume level
To increase the volume level press the VOLUME+ button (5 Unit or 23 Remote)
repeatedly or press and hold for fast adjustment. To decrease the volume level
press the VOLUME- button (5 Unit or 23 Remote) repeatedly or press and hold
for fast adjustment.
Sound eect presets
During playback pressing the SOUND EQ button on the remote control (30) re-
peatedly cycles through the available sound modes. Choose between: STAN-
DARD (STD), MOVIE, MUSIC or NEWS. As you select a sound mode the corres-
ponding name appears on the display to indicate that sound mode is active. The
STANDARD sound mode when selected does not show an icon on the display.
Bass enhancement
To increase the bass level press the BASS (B)+ button (27) repeatedly.
To decrease the bass level press the BASS (B)- button (27) repeatedly. NOTE: The
BASS levels range from -3 to +3.
Mute function
Pressing the MUTE button (28) on the remote will temporarily silence the audio
output. You will see ‘MUTE’ ash on the display to indicate the mute function is
active. Press the MUTE button again to resume the audio output.
Sleep timer
During playback mode, press the SLEEP button (25) to enter the timer settings.
Press the SLEEP button repeatedly to cycle through the available time duration
options of :- 5, 10, 15, 30, 45, 60, 90 minutes & OFF. When you have selected the
required timer duration, just leave all buttons untouched for 2 seconds and the
timer will begin the countdown. When the timer elapses the STANDBY mode
will be activated.
Adjusting the display brightness
Press the DIM. button (26) repeatedly to cycle through the 3 brightness states LOW, MED & HIGH.
20
