axing TAA 3-10 User manual

Hersteller
AXING AG
Gewerbehaus Moskau
8262 Ramsen
EWR-Kontaktadresse
Bechler GmbH
Am Rebberg 44
78239 Rielasingen
Stand 2017-08-18
Technische Änderungen, Änderungen im Design, Druckfehler und Irrtümer
vorbehalten.
Sicherheitshinweise:
Die Installation des Geräts und Reparaturen am Gerät sind ausschließlich
vom Fachmann unter Beachtung der geltenden VDE-Richtlinien
durchzuführen. Bei nicht fachgerechter Installation und Inbetriebnahme
wird keine Haftung übernommen.
Vor Öffnen des Gerätes Netzstecker ziehen bzw. Stromzuführung
entfernen, andernfalls besteht Lebensgefahr. Dies gilt auch, wenn Sie das
Gerät reinigen oder an den Anschlüssen arbeiten.
Sofern eine austauschbare Sicherung vorhanden ist, ist vor dem Wechsel
der Sicherung der Netzstecker zu ziehen. Defekte Sicherungen nur durch
normgerechte Sicherungen des gleichen Nennwertes ersetzen.
Planen Sie den Montage- bzw. Aufstellort so, dass Sie in
Gefahrensituationen den Netzstecker leicht erreichen und aus
der Steckdose ziehen können. Wählen Sie den Montage- bzw.
Aufstellort so, dass Kinder nicht unbeaufsichtigt am Gerät und dessen
Anschlüssen spielen können. Der Montage- bzw. Aufstellort muss
eine sichere Verlegung aller angeschlossenen Kabel ermöglichen.
Stromversorgungskabel sowie Zuführungskabel dürfen nicht durch
irgendwelche Gegenstände beschädigt oder gequetscht werden.
Verwenden Sie nur das im Lieferumfang enthaltene Steckernetzteil!
Es dürfen auf keinen Fall am Steckernetzteil Teile ausgetauscht oder
Veränderungen vorgenommen werden. Es besteht sonst Lebensgefahr,
für die keine Haftung übernommen wird.
Wählen Sie einen Montage- bzw. Aufstellungsort, an dem unter keinen
Umständen Flüssigkeiten oder Gegenstände in das Steckernetzteil
gelangen können (z. B. Kondenswasser, Dachundichtigkeiten, Gießwasser
etc.)
Setzen Sie das Steckernetzteil niemals direkter Sonneneinstrahlung
aus und vermeiden Sie die direkte Nähe von Wärrmequellen (z. B.
Heizkörper, andere Elektrogeräte, Kamin etc.) Bei Steckernetzteilen, die
Kühlkörper oder Lüftungsschlitze haben, muss daher unbedingt darauf
geachtet werden, dass diese keinesfalls abgedeckt oder verbaut werden.
Sorgen Sie außerdem für eine großzügig bemessene Luftzirkulation
um das Steckernetzteil. Damit verhindern Sie mögliche Schäden am
Steckernetzteil sowie Brandgefahr durch Überhitzung. Achten Sie
unbedingt darauf, dass Kabel nicht in die Nähe von Wärmequellen (z.B.
Heizkörper, andere Elektrogeräte, Kamin etc.) kommen. etc.) kommen.
TAA 3-10
premium-line
DVB-T/T2 | FM | DAB+
Antenne mit LTE-Filter
Betriebsanleitung
Technische Daten:
Ihr Gerät ist mit dem WEEE-Symbol markiert (Waste Electronics and Electrical
Equipment). Dies bedeutet, dass elektrische und elektronische Komponenten
nicht mit dem Restmüll entsorgt werden dürfen. Gebrauchte elektrische und
elektronische Komponenten sind separat zu entsorgen.
WEEE Nr.
DE26869279
Artikel TAA 3-10 Frequenzbereich 85…786 MHz LTE-Störpegelreduzierung >40 dB Verstärkung 22 dB Rauschmaß ≤ 5,5 dB Umgebungstemperatur -20…+65°C Versorgungsspannung vom DVB-T Receiver 5…12 V= Stromaufnahme <50 mA Versorgungsspannung des beiliegenden Netzteils 230 V~ 50 Hz/3W | 6V=/0,5A Maße (B × H × T) ca. 370 x 260 x 49 mm Schutzklasse IP 35

Verwendungsbereich:
Die Geräte sind ausschließlich für den Einsatz zum Empfangen, Verteilen und
Verstärken von Radio- und Fernsehsignalen geeignet! Wird das Gerät für
andere Einsätze verwendet, wird keine Garantie übernommen!

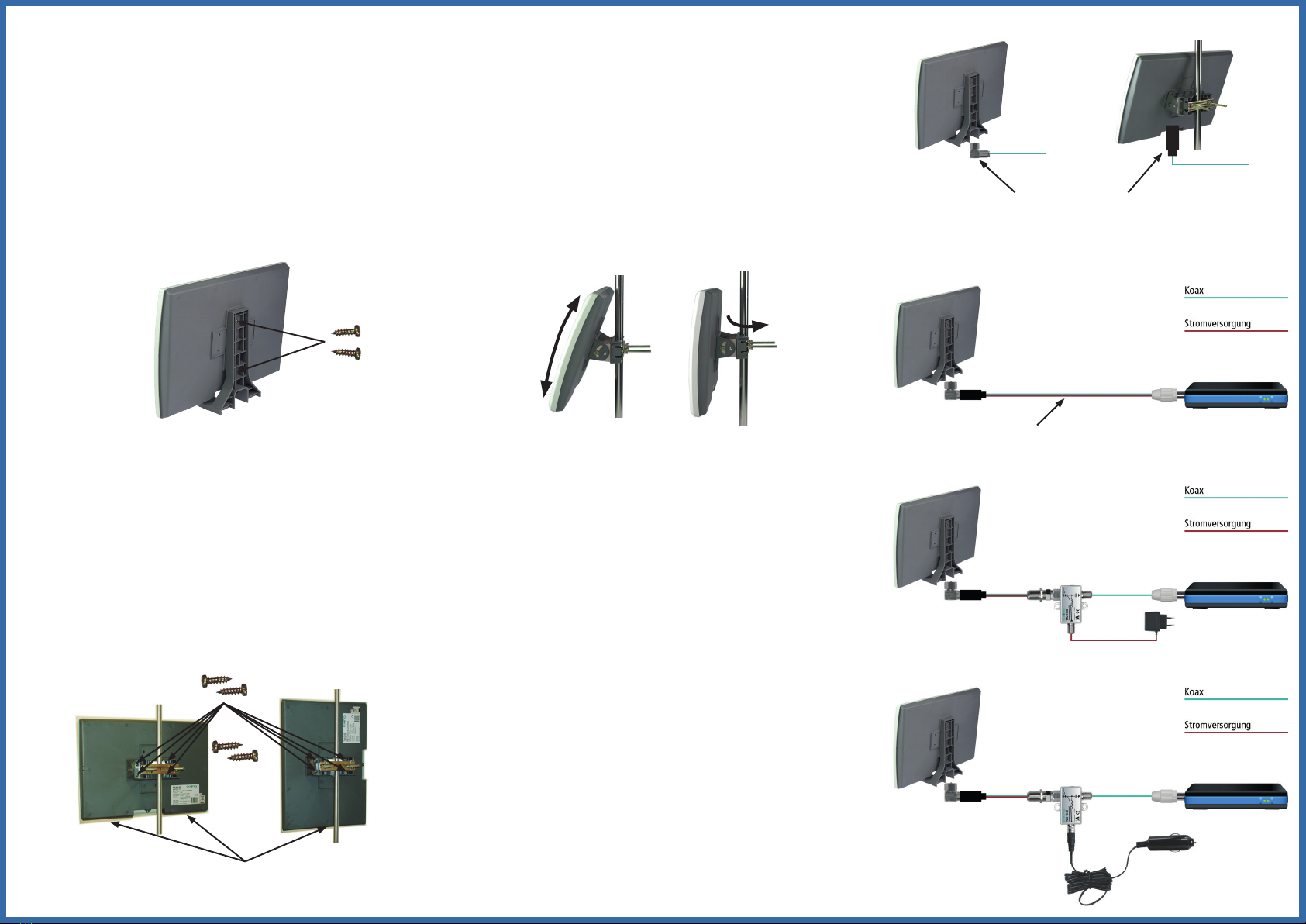

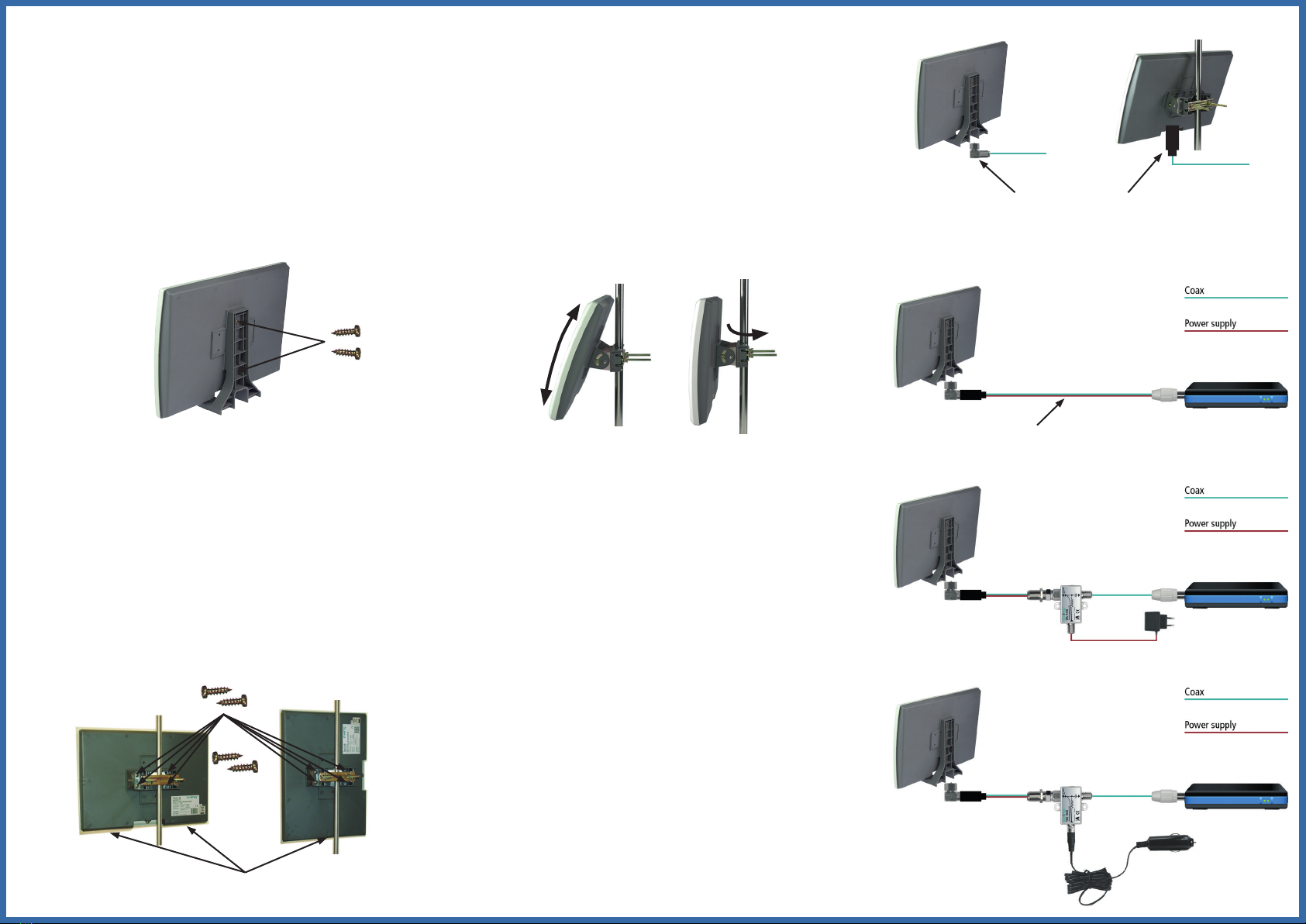

Montage des Tischfußes:
In der Nähe eines Senders ist ein Betrieb als Zimmerantenne mit Tischfuß
ausreichend. Die Antenne empfängt horizontal und vertikal abgestrahlte
Sender, ohne dass die Antenne dazu gedreht werden muss.
Montieren Sie den Tischfuß mit zwei der dem Gerät beiliegenden
Montageschrauben (1).
Hinweis: Verwenden Sie nur die dem Gerät beiliegenden
Montageschrauben! Falsche Schrauben können zur Beschädigung der
Antenne führen.
Mastmontage:
Bei schlechteren Empfangsverhältnissen empfiehlt sich eine Außenmontage
an einem Antennenmast. Je nach Polarisation der Sender können Sie die
Mastschelle so montieren, dass die Antenne horizontal oder vertikal am Mast
befestigt wird. Welche Senderpolarisation verwendet wird, entnehmen Sie den
Informationen der Sendernetzbetreiber.
Montieren Sie die Mastschelle mit den vier dem Gerät beiliegenden
Montageschrauben (2 oder 3).
Hinweis: Verwenden Sie nur die dem Gerät beiliegenden
Montageschrauben! Falsche Schrauben können zur Beschädigung der
Antenne führen.
Montieren Sie anschließend die Antenne am Mast.
Hinweis: Der Mast muss VDE-entsprechend geerdet werden (EN 60728-11
beachten).
Anschluss:
Verwenden Sie beim Einsatz der TAA 3-10 mit Tischfuß den F-Winkeladapter
(4), um das Koaxialanschlusskabel nach hinten zu führen.
Schließen Sie bei Mastmontage das Koaxialkabel mit dem F-Stecker inkl.
Wasserschutztülle (5) direkt an der Antenne an. Hinweis: Verwenden
Sie bei Mastmontage unbedingt ein Kabel mit Wasserschutztülle, um das
Eindringen von Regenwasser zu vermeiden.
Schließen Sie bei Receivern mit integrierter 5 V/≥80 mA
Gleichspannungsversorgung die Antenne direkt am Receivereingang an (6).
Bei Receivern ohne integrierter Gleichspannungsversorgung verwenden Sie
zur Versorgung der Antenne das Steckernetzteil mit Stromeinspeiseweiche
(7) oder das KFZ-Versorgungskabel (8) (im Lieferumfang enthalten).
Hinweis: Sie benötigen in diesem Fall ein bzw. zwei zusätzliche
Anschlusskabel (passende Kabel finden Sie im aktuellen AXING-Katalog
oder unter www.axing.com).
Ausrichtung:
Je nach Signalstärke und -richtung müssen Sie die Antenne auf den Sender hin
ausrichten (9).
Hinweis: Montieren Sie die Antenne immer so, dass die Schlitze
des Gehäuses nach unten zeigen.
1
4 5
9
6
7
8
3
2

Manufacturer
AXING AG
Gewerbehaus Moskau
8262 Ramsen
EWR contact adress
Bechler GmbH
Am Rebberg 44
78239 Rielasingen
State of the art 2017-08-18
Technical changes, design modifications, errors and misprints are subject to
change without prior notice.
Safety advices:
Installation and repairs to the equipment may only be carried out by
technicians observing the current VDE guidelines. No liability will be
assumed in the case of faulty installation and commissioning.
Before opening the equipment pull out the power plug or remove the
power supply, otherwise there is danger of electrocution. This is also
valid for cleaning the equipment or working on the connections.
Providing that a serviceable fuse exists, the power cord must be pulled
out before changing the fuse. Defective fuses may only be replaced with
standard compliant fuses that have the same nominal value.
Choose the location of installation or mounting so that the power plug
can be reached and pulled out of the socket easily in case of danger.
Choose the location of installation or mounting such that children may
not play unsupervised near the equipment and its connections. The
location of installation or mounting must allow a safe installation of all
cables connected. Power feeding cables as well as feeder lines may not
be damaged or clamped by objects of any kind. To prevent damage to
your equipment and to avoid possible peripheral damages, the devices
foreseen for wall mounting may only be installed on a flat surface.
Use only the plug-in power supply unit included in the delivery scope!
By no means is it allowed to replace any parts of the power supply unit
or to make modifications. Otherwise, there is a risk of mortal injury for
which we cannot be held liable.
Choose the location of installation or mounting of the plug-in power
supply so that under no circumstances liquids or objects can get into the
power supply (e.g. condensation, water coming from leaking roofs or
flowing water, etc.).
Avoid exposure of the power supply to direct sunlight and to other
heat sources (e. g. radiators. other electrical devices, chimney, etc.).
Power supplies that are equipped with heat sinks or ventilation slots
must under no circum-stances be covered or blocked. Also ensure for a
generous air circulation around the power supply. In this way you avoid
possible damage to the power supply as well as a risk of fire caused by
overheating. Absolutely avoid that cables come near any source of heat
(e.g. radioators, other electrical devices, chimney, etc.).
TAA 3-10
premium-line
DVB-T/T2 | FM | DAB+
antenna with LTE filter
Operation instructions
Technical data:
Your device is marked with the WEEE symbol (Waste Electronics and
Electrical Equipment). This means that the electrical and electronic
components must not be disposed of as residual waste. Used electrical and
electronic components must be disposed of separately.
WEEE Nr.
DE26869279
Article TAA 3-10 Frequency range 85…786 MHz Reduction of LTE interferences >40 dB Gain 22 dB Noise figure ≤ 5,5 dB Temperature range -20…+65°C Operating voltage via DVB-T Receiver 5…12 V= Current consumption <50 mA Operating voltage of included power supply 230 V~ 50 Hz/3W | 6V=/0,5A Dimensions (W × H × D) appr. 370 x 260 x 49 mm Protection class IP 35

Field of application:
The devices are suited only for distributing radio and television signals! If the
device is used for other purposes, no warranty is given!
Assembly with indoor stand:
Near to a sender, the use as indoor aerial with table base is sufficient.The
antenna receives horizontally and vertically polarized signals and does not
need to be turned.
Kindly assemble the indoor stand with 2 screws (1), which you will find in
the kit.
Note: It is important to use the enclosed screws and no others, since they
may damage the antenna.
Mast assembly:
In case of inferior reception conditions, it is recommended to mount it to an
antenna mast outdoors. Depending on the polarization of the senders, you
can mount the mast clamp so that the antenna can be fixed in horizontal or
vertical position on the mast. Consult the information of the sender network
operators for the sender polarization.
Assemble the rear-sided brackets with 4 screws directly to the antenna (2
or 3). Note: It is important to use the enclosed screws and no others, since
they may damage the antenna.
Please fix the antenna to the mast.
Note: The mast must be grounded in conformity with the VDE regulations
(observe EN 60728-11).
How to connect the antenna:
Using the enclosed stand for indoor use kindly the enclosed F-angle-type
adapter (4) to feed the cable horizontally backwards.
With mast assembly, kindly use the enclosed cable with weather protection
sleeve (5) and assemble it directly to the antenna. Note: It is important to
use the weather protection sleeve in order to prevent water entering into
the antenna.
If you have a receiver with integrated 5V/≥80 mA DC power pass you may
directly connect the antenna to the receiver input (6).
When using a DVB-T Receiver without integrated 5V DC power supply-
option one may use either the enclosed power supply with DC power
ínserter (7) or car-adapter (8) to power the antenna. (included with the
antenna). Note: You need in this particular case one i.e. two additional
connecting cables (suited cables and plugs can be found in the current
AXING catalogue or at www.axing.com).
Positioning:
Depending on the signal strength and signal direction you must direct the
antenna towards the transmitter (9).
Note: Kindly position the. antenna in such a way, that the slots
always show to the bottom.
1
4 5
9
6
7
8
3
2
