SES 5216-06
premium-line
Einkabel-Multischalter II
Betriebsanleitung
Technische Daten:
CE-Konfirmationserklärung
Hiermit erklärt AXING AG, dass das Gerät den Anforderungen der Richtlinie 2014/53/
EU entspricht. Die vollständige EU-Konformitätserklärung ist unter der folgenden
Internetadresse abrufbar: https://axing.com/downloads/ce/.
WEEE Nr. DE26869279 | Elektrische und elektronische Komponenten nicht mit dem
Restmüll, sondern separat entsorgen.
Typ SES 5216-06
Eingänge
Anzahl 5
Frequenzbereich 5…862 MHz @ TERR
250…2350 MHz @ SAT
LNB-Spannung 18 V
Pegel (AGC) 60… 90 dBµV
Entkopplung V | H 25 dB
Teilnehmeranschlüsse
Anzahl 2
Unterstützte Normen EN 50494, EN 50607
Anschlussdämpfung TERR 17 dB ±2,0 dB
Frequenzbereich (SAT) 950…2150 MHz
User-Bänder 2 × 16
User-Band Frequenzen 975/1025/1075/1125/1175/1225/1275/1325MHz
@EN50494/50607
1375/1425/1475/1525/1575/1625/1675/1725MHz
@EN50607
Ausgangspegel SAT (SCR/CSS) 98 dBµV ±2,0 dB
Ausgangspegel SAT (Legacy) 85 dBµV ±2,0 dB
Stromaufnahme vom Receiver (SCR/
CSS)
180 mA
Stromaufnahme vom Receiver (Legacy) 60 mA
Stammausgänge
Anzahl 5
Durchgangsdämpfung TERR 2 dB ±1,0 dB
Durchgangsdämpfung SAT 2 dB ±2,0 dB
Anschlüsse
Anschlusstyp F
Rückflussdämpfung ≥ 10 dB
Allgemein
Betriebsspannung 18 VDC
Stromaufnahme max. 250 mA
Anschluss DC F-Buchse
Maximaler Versorgungsstrom 1 A*
Potentialausgleichanschluss 4 mm²
Betriebstemperaturbereich
(gemäßEN60065)
-20…50°C
Maße (B × H × T) ca. 140 x 100 x 63 mm
Anmerkungen * Über den DC-Eingang werden die LNBs, der
SES 5216-06 und eventuell angeschlossene
Kaskadebausteine versorgt.

Verwendungsbereich:
Die Geräte sind ausschließlich zum Verteilen von Radio- und Fernsehsignalen
im Haus geeignet! Wird ein Gerät für andere Einsätze verwendet, wird keine
Garantie übernommen.

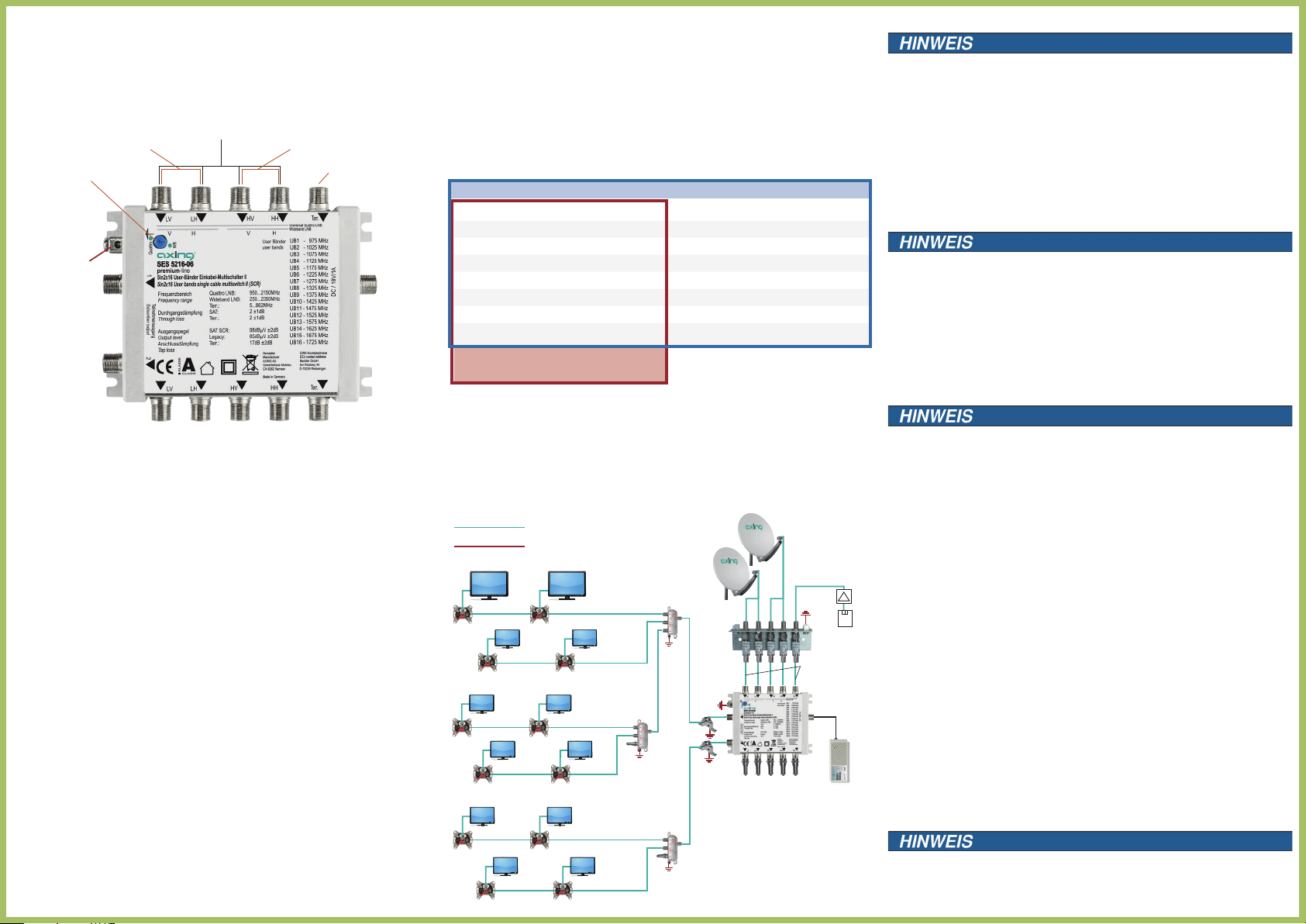

Anschlüsse, Schalter, Montagelaschen:
4 Eingänge für Universal Quattro LNB
Drehschalter
Quattro / Wideband
2 Eingänge für Wideband LNB 1 2 Eingänge für Wideband LNB 2
DC-Anschluss
Terrestrischer Eingang
Teilnehmeranschluss 1
Potenzialausgleichs-
anschluss
Teilnehmeranschluss 2
Stammausgänge zur Kaskadierung
Montagelasche
Montagelasche
Montagelasche
Montagelasche
Potentialausgleich und Montage:
Zur Vermeidung gefährlicher Überspannungen (Achtung: Brand-/Lebensgefahr),
müssen die Geräte gemäß EN 60728-11 am Potentialausgleich angeschlossen
werden.
Verwenden Sie den Potenzialausgleichsanschluss am Gerät.
Um die Außenleiter der Koaxialkabel am Potentialausgleich anzuschließen,
verwenden Sie z. B. QEW-Erdungswinkel mit SAK-Patchkabeln an den
Eingängen und CFA 7-01 Erdungsblöcke an den Teilnehmerausgängen des
Geräts.
Montieren Sie das Gerät auf einer flachen Oberfläche. Verwenden Sie
passende Montageschrauben und die Montagelaschen am Gerät.
HF-Anschluss:
Verwenden Sie hochgeschirmte Koaxialkabel mit F-Anschlusssteckern.
Passende Kabel und Stecker finden Sie unter www.axing.com.
Quattro-LNB:
Schalten Sie den Drehschalter auf Quattro.
Verbinden Sie die SAT-Eingänge (LV, LH, HV und HH) des Multischalters mit
dem LNB Ihrer SAT-Empfangsantenne.
Wideband-LNB:
Die Einkabelmultischalter können mit Wideband-LNB mit einer Oszillatorfre-
quenz von 10,4 GHz verwendet werden.
Schalten Sie den Drehschalter auf WB.
Schließen Sie an den linken Anschlüssen V und H den ersten Wideband-LNB
an und schließen Sie an den rechten Anschlüssen V und H den zweiten
Wideband-LNB an.
Terrestrik:
Speisen Sie in den terr. Eingang Ausgangssignale eines terrestrischen
Verstärkers bzw. eines CATV-Hausanschlussverstärkers ein.
Teilnehmerausgänge
Verbinden Sie die Teilnehmerausgänge des Multischalters mit den
Antennensteckdosen.
Ausgänge und User-Bänder:
Der SES 5216 verfügt über zwei Teilnehmerausgänge. An diesen stehen jeweils
16 User-Bänder zur Verfügung.
Für Receiver gemäß EN 50607 können alle 16 Userbänder genutzt werden.
UB 1 975MHz UB 9 1375MHz
UB 2 1025MHz UB 10 1425MHz
UB 3 1075MHz UB 11 1475MHz
UB 4 1125MHz UB 12 1525MHz
UB 5 1175MHz UB 13 1575MHz
UB 6 1225MHz UB 14 1625MHz
UB 7 1275MHz UB 15 1675MHz
UB 8 1325MHz UB 16 1725MHz
Für Receiver gemäß EN 50494 können
acht User-Bänder genutzt werden.
Vergeben Sie jedes User-Band nur einmal.
Verwenden Sie programmierbare Einkabel-Antennensteckdosen SSD 6-xx
für störungsfreien Betrieb.
Vergben Sie für Multitunergeräte (Twin oder Quatto) die entsprechende
Anzahl an User-Bändern an der Antennensteckdose.
Schließen Sie das Userband mit der höchsten Frequenz (UB 16) über die
kürzeste Leitung an.
2 x SCO 2-10
Wideband-LNB
DVB-C
CFA 7-01
UB7/8
SAT TV
TWIN TUNER
EN 50607
UB5/6
SAT TV
TWIN TUNER
EN 50607
UB3/4
SAT TV
TWIN TUNER
EN 50607
UB1/2
SAT TV
TWIN TUNER
EN 50607
UB7/8
SAT TV
TWIN TUNER
EN 50494
UB5/6
SAT TV
TWIN TUNER
EN 50494
UB3/4
SAT TV
TWIN TUNER
EN 50494
UB1/2
SAT TV
TWIN TUNER
EN 50494
UB11/12
SAT TV
TWIN TUNER
EN 50607
UB9/10
SAT TV
TWIN TUNER
EN 50607 UB15/16
SAT TV
TWIN TUNER
EN 50607
UB13/14
SAT TV
TWIN TUNER
EN 50607
SES 5216-06
CFA 11-00
QEW 5-06
SZU 99-06
5 × SAK 21-02
Koax
Potentialausgleich
Kaskadierung:
Wenn Sie keine weiteren Einkabel-Multischalter anschließen,
dann schließen Sie die Kaskadenausgänge unten am Gerät
mit DC-entkoppelten 75 Ohm Abschlusswiderständen ab (z.B.
CFA 11-00, nicht im Lieferumfang enthalten).
Sie können bis zu drei Einkabelmultischalter zu einer Kaskade verbinden.
Verbinden Sie die Ausgänge des Einkabelmultischalters mit den
Eingängen des zweiten Einkabelmultischalters.
Verwenden Sie dazu z.B F/F-Quickfix-Adapter CFA 4-01 oder
hochgeschirmte Koaxialkabel mit F-Steckern (nicht im Lieferumfang
enthalten).
Schließen Sie die Ausgänge des letzten Geräts mit DC-
entkoppelten 75 Ohm Abschlusswiderständen ab (z.B. CFA 11-00,
nicht im Lieferumfang enthalten).
Stromversorgung:
Der Einkabel-Multischalter wird über über ein ext. Netzteil SZU99-06 (nicht
im Lieferumfang enthalten) versorgt. Zusätzlich werden von diesem Netzteil
die angeschlossenen LNBs und ggf. angeschlossene Kaskadebausteine
versorgt.
Der Gesamtversorgungsstrom über den DC-Anschluss darf maximal
1 A betragen. Prüfen Sie, ob der Strombedarf aller angeschlossenen
Komponenten 1 A nicht übersteigt. Schließen Sie ggf. ein weiteres ext.
Netzteil SZU99-06 an einem Kaskadebaustein an.
Anwendungsbeispiel:
Am Teilnehmerausgang 1 sind 8 TV-Geräte mit Twin-Tuner, die
EN50607 unterstützen, angeschlossen. Am Teilnehmerausgang 2 sind 4
TV-Geräte mit Twin-Tuner, die nur EN50464 unterstützen, unterstützen
angeschlossen (weitere Anwendungsbeispiele finden Sie unter www.
axing.com). Wenn verschiedene Empfänger (EN 50607/EN 50464) an
einen Teilnehmerausgang angeschlossen sind, stellen Sie sicher, dass die
Benutzerbänder korrekt zugewiesen sind.
Einkabel- oder Legacy-Modus:
Der Einkabel-Multischalter erkennt automatisch, welchen Modus der
angeschlossene Receiver benötigt und stellt das passende Signal zur
Verfügung (im Einkabelmodus die Userbänder, im Legacy-Modus
die jeweilige Polarisationsebene). Die Erkennung erfolgt für jeden
Teilnehmerausgang separat.
Der Legacy-Modus kann nicht mit programmierbaren
Antennensteckdosen SSD 6-xx verwendet werden!
Der Legacy-Modus kann nicht mit Wideband-LNBs verwendet
werden!
Um zu verhindern, dass ein nicht einkabeltauglicher Receiver den
Teilnehmerausgang in den Legacy-Modus schaltet, empfehlen wir
programmierbare Antennensteckdosen SSD 6-xx.
