Axiom VP100 v2 User manual

®
Center Channel / Haut-parleur central
VP100 v2 & VP150 v2 - CENTER CHANNEL SPEAKER
Quick Setup Guide
HAUT-PARLEURS CENTRAUX VP100 v2 & VP150 v2
Guide d’installation rapide

Welcome Bienvenue
®
Every member of our Axiom team, myself included, is pleased
that you have decided on one of our products. We have all
worked hard to bring the highest level of satisfaction to
your audio experiences, and will continue to work hard
to make every Axiom purchase a wise audio investment for
you.
Axiom is deeply committed to ongoing audio research that
continues to enhance the performance of our products.
We design and engineer all of our loudspeakers based
on the world-class psycho-acoustical research that
was conducted at the National Research Council and
that I have been an integral part of since its early years.
This research changed the way that sound is measured,
and allows Axiom to provide the world’s most realistic-
sounding loudspeakers at amazing value to the consumer.
By emphasizing the practical side of our ongoing research,
Axiom continues to extend people’s expectations of
performance.
It is our central goal at Axiom to turn this research into a
truly exciting experience for you in your environment. Our
commitment to the delivery of the most accurate sound
reproduction is a commitment to heighten the level of
enjoyment you receive from music and movies.
We at Axiom see our customers as family members and as
such we stand at the ready to deliver personal, expert
advice and to follow up on any of your audio needs.
Sincerely,
Ian Colquhoun
President, Axiom
Chaque membre de notre équipe Axiom (y compris moi-
même) est enchanté que vous ayez fixé votre choix sur l’un
de nos produits. Nous avons travaillé d’arrache pied pour
vous procurer le plus haut niveau de satisfaction possible
lors de vos expériences audio et nous allons continuer de
déployer tous nos efforts pour faire en sorte que chaque
achat Axiom puisse représenter pour vous un investissement
audio des plus avisés.
Axiom est profondément engagé en permanence dans
des recherches audio qui permettent de rehausser
la performance de nos produits. Nous concevons et
construisons toutes nos enceintes en fonction des résultats
obtenus dans le cadre de recherches psychoacoustiques
d’envergure mondialequiontétémenéesauConseilnational
de recherche et auxquelles j’ai participé pleinement dès les
premières années. Ces recherches ont changé la manière
de mesurer le son et permettent à Axiom de produire les
enceintes offrant le son le plus réaliste au monde et ce, à
un prix étonnamment abordable pour le consommateur. En
gardant l’emphase sur le côté pratique découlant de nos
recherches incessantes, Axiom continue de surpasser les
attentes des audiophiles en termes de performance.
Voilà l’objectif maître d’Axiom, de transformer ces
recherches en une expérience sonore emballante pour vous,
dans votre environnement. Notre engagement à reproduire
les sons le plus fidèlement possible est un engagement
visant à rehausser votre plaisir d’écoute, que ce soit pour
la musique ou les films.
Nous, chez Axiom, considérons nos clients comme des
membres de la famille et c’est la raison pour laquelle nous
demeurons à votre entière disposition si vous avez besoin
de conseils d’experts personnalisés, ou pour toute autre
question concernant vos besoins audio.
Cordialement,
Ian Colquhoun
Président, Axiom

VP100 v2
We at Axiom are delighted with your choice of Axiom Speakers. To
get the best sound from your new Axioms, please read and follow
these simple steps.
Merci d’avoir choisi des enceintes Axiom. Pour obtenir le
meilleur rendement de vos nouvelles enceintes, veuillez suivre
ces étapes.
Placement Positionnement
Ideally, locate your center-channel speaker on top of your TV. The
center’s internal magnetic shielding will prevent interference with
the set’s picture tube. Attach the small, adhesive plastic feet to
the undersurface of the center-channel to prevent vibration from
rattling the TV cabinet. You can also put your center on a shelf
beneath the TV or above it--but no more than 12 to 18 inches
higher than the set, otherwise the sound will seem dislocated from
the on-screen action. This also applies if you decide to mount the
center-channel on the wall behind your TV. Don’t shove the center-
channel to the back of a shelf--it will degrade the sound. Position it
so the center’s front edge is ush with or slightly protruding beyond
the shelf’s edge.
Idéalement, installez votre enceinte de canal central au
dessus de votre téléviseur. Le blindage magnétique interne de
l’enceinte préviendra l’interférence avec l’écran cathodique.
Fixez les petits pieds auto-adhésifs à la surface inférieure de la
enceinte pour l’empêcher de vibrer sur le meuble du téléviseur.
Vous pouvez également installer votre enceinte sur une tablette
en dessous ou au dessus du téléviseur mais jamais à plus
de 30 à 45 cm de l’écran, sinon le son semblera disloqué de
l’image et de l’action. Prenez les mêmes précautions si vous
installez l’ enceinte au mur derrière votre télé. Ne poussez pas
votre enceinte à l’arrière d’une étagère, ceci dégradera le son.
Placez-la de façon à ce que sa face avant soit au ras de la
tablette ou la dépasse légèrement.
VP150 v2
AXIOM QUICK-START SPEAKER SETUP
INSTALLATION RAPIDE DES ENCEINTES AXIOM
1

2For further infomation about your product, please see our Manual Index at: www.axiomaudio.com/manual_index.html
Pour des renseignements complémentaires sur votre produit, consultez notre index de manuel au: www.axiomaudio.com/manual_index.html
AXIOM QUICK-START SPEAKER SETUP
INSTALLATION RAPIDE DES ENCEINTES AXIOM
The Cables
Examine your speaker cables. On the ends, there may be
spade lugs or banana plugs, each one color-coded red or black
like your speaker binding posts to help you identify the red and
black (positive and negative) wires on each end of the cable.
If the cable ends are bare wires and lack color coding, check
the wires: one may be copper-colored, the other silver. Some
generic cables may simply have a colored thread or a ribbed
pattern on the plastic insulation to indicate the positive wire.
Alternatively, some speaker cables, like Axiom’s, may have
writing on one side or the other (perhaps the brand name, for
example) or even a positive sign or negative sign on each of
the conductors. Whichever you have, just follow the Red-To-
Red, Black-to-Black connection rule or use the + to + or - to
- connection scheme for each cable pair.
The Receiver (Amplier)
Look at the speaker connectors on the rear panel of your
receiver or amplifier. Unless it’s very old, these will usually be
red and black binding posts, like those on your speakers, or red
and black spring-loaded push connectors. Vintage amplifiers
may have only screw terminals.
The Red (+) terminal on your receiver’s Right speaker output
connects to the Red (+) binding post of the Right speaker. The
Black (-) terminal on your receiver output connects to the Black
(-) binding post on the Right speaker. Follow the same pattern
to connect the receiver’s Left speaker outputs to the Left
speaker’s binding posts, then the left surround (the speaker to
your left from your listening seat), and right surround speakers,
the center-channel speaker, and additional rear speaker(s)
required by 6.1- or 7.1-channel systems.

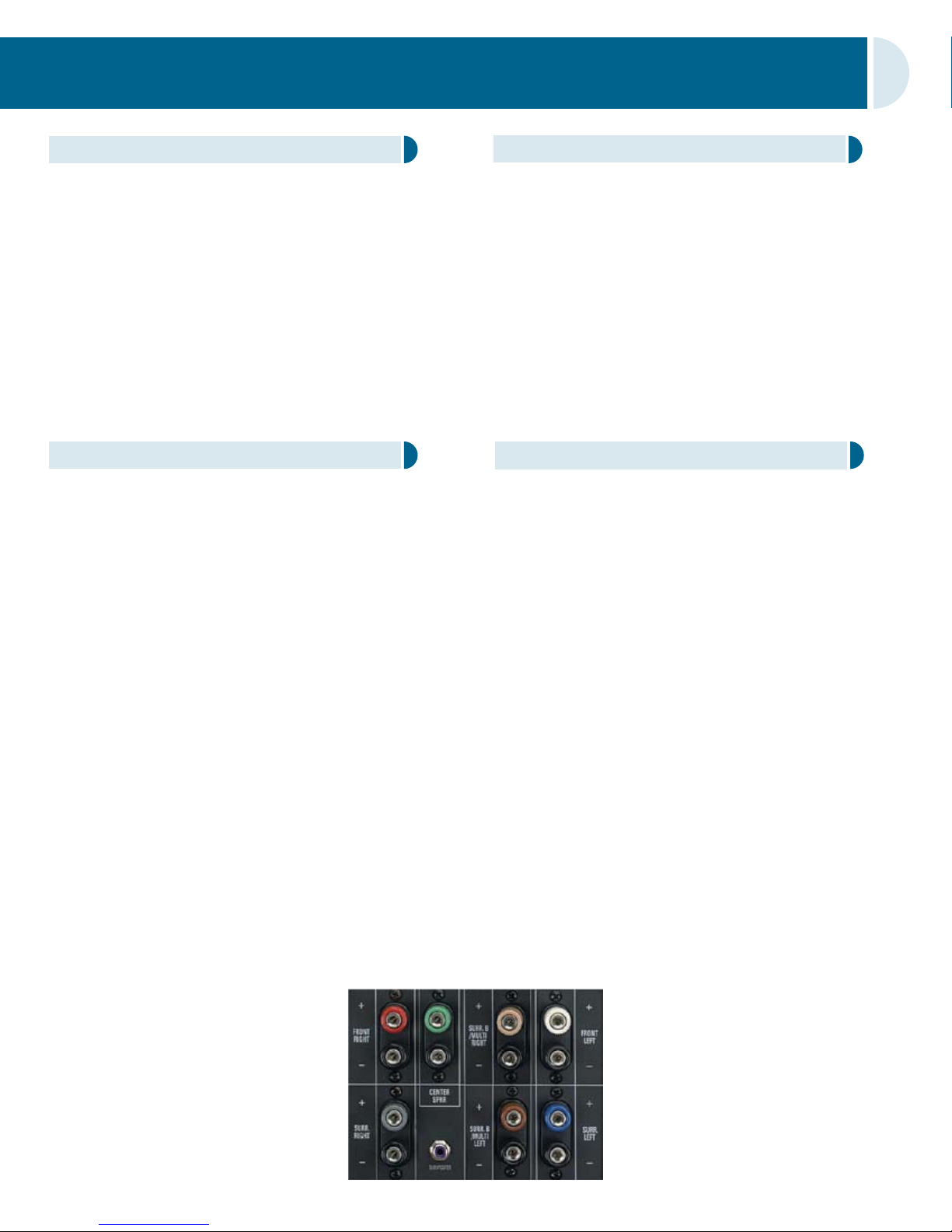

If your A/V receiver or amplifier has the new Consumer
Electronics Association color coding (pictured below) for each
speaker channel, the negative terminal (-) will always be
black, however, the positive terminal (+) will have a different
color corresponding to each channel of the surround system.
If you find this color coding confusing, note the positive (+) and
negative (-) polarity for each speaker and the speaker cable.
Les Câbles
Examinez vos câbles de haut-parleur. Il y aura peut-être à
chaque extrémité des cosses à fourche ou des fiches banane.
Chacune est codée rouge ou noir, comme les bornes de vos
enceintes, pour vous aider à déterminer le fil positif et le fil
négatif. Si les extrémités des fils sont dénudés, sans code
couleur, examinez bien les fils - l’un deux pourrait être couleur
cuivre, l’autre argent. Certains câbles bon marché utilisent
une gaine de plastique codée couleur ou striée pour identifier
le fil positif. Certains câbles, comme Axiom, ont une écriture
inscrite sur un seul côté du fil pour différencier une polarité de
l’autre. Quelque soit les câbles que vous utilisez, connectez-
les toujours en respectant le code “rouge à rouge” et “noir à
noir” (ou “+ à +” et “- à -”).
Le Récepteur (ou l’amplicateur)
Examinez les bornes de sortie haut-parleur situées sur
le panneau arrière de votre récepteur ou amplificateur. À
moins qu’il ne soit très ancien, les bornes seront rouges et
noires, comme celles de vos enceintes, ou du type à ressort,
également codées rouge et noir. Les très anciens amplis sont
dotés de barrettes à vis.
La borne ROUGE ( + ) de la sortie du canal droit de votre
ampli doit être reliée à la borne ROUGE ( + ) de l’enceinte
droite. La borne NOIRE ( - ) de la sortie du canal droit de
votre ampli doit être reliée à la borne NOIRE ( - ) de l’enceinte
droite. Répétez l’opération pour connecter les sorties du
canal gauche de votre ampli aux bornes de l’enceinte
gauche, puis pour connecter les enceintes ambiophoniques
gauche et droite (à la gauche et à la droite de votre position
d’écoute), l’enceinte du canal central, et les enceintes
additionnelles arrière requises par les systèmes 6.1 ou 7.1.
Si votre récepteur ou amplificateur respecte le nouveau code
de couleur de C.E.A pour chaque canal, le terminal négatif (-)
sera toujours noir, le terminal positif sera de différente couleur
correspondant a chaque canal du système surround.
Si vous êtes confus, notez la polarité positive (+) et la polarité
négative (-) pour chaque enceinte et chaque câble d’enceinte.
Front Left Speaker: White
Subwoofer: Purple
(line-level RCA output only)
Front Right: Red
Center: Green
Left Surround (side): Blue
Right Surround (side): Gray
Left Back Surround: Brown
Right Back Surround: Tan
H.P avant gauche; blanc
H.P. caisson de grave; pourpre
( sortie RCA seulement );
H.P avant droit; rouge
H.P. avant central; vert
H.P. côté gauche; bleu
H.P. côté droit; gris
H.P. arrière gauche; brun
H.P. arrière droit; beige

3
AXIOM QUICK-START SPEAKER SETUP
INSTALLATION RAPIDE DES ENCEINTES AXIOM

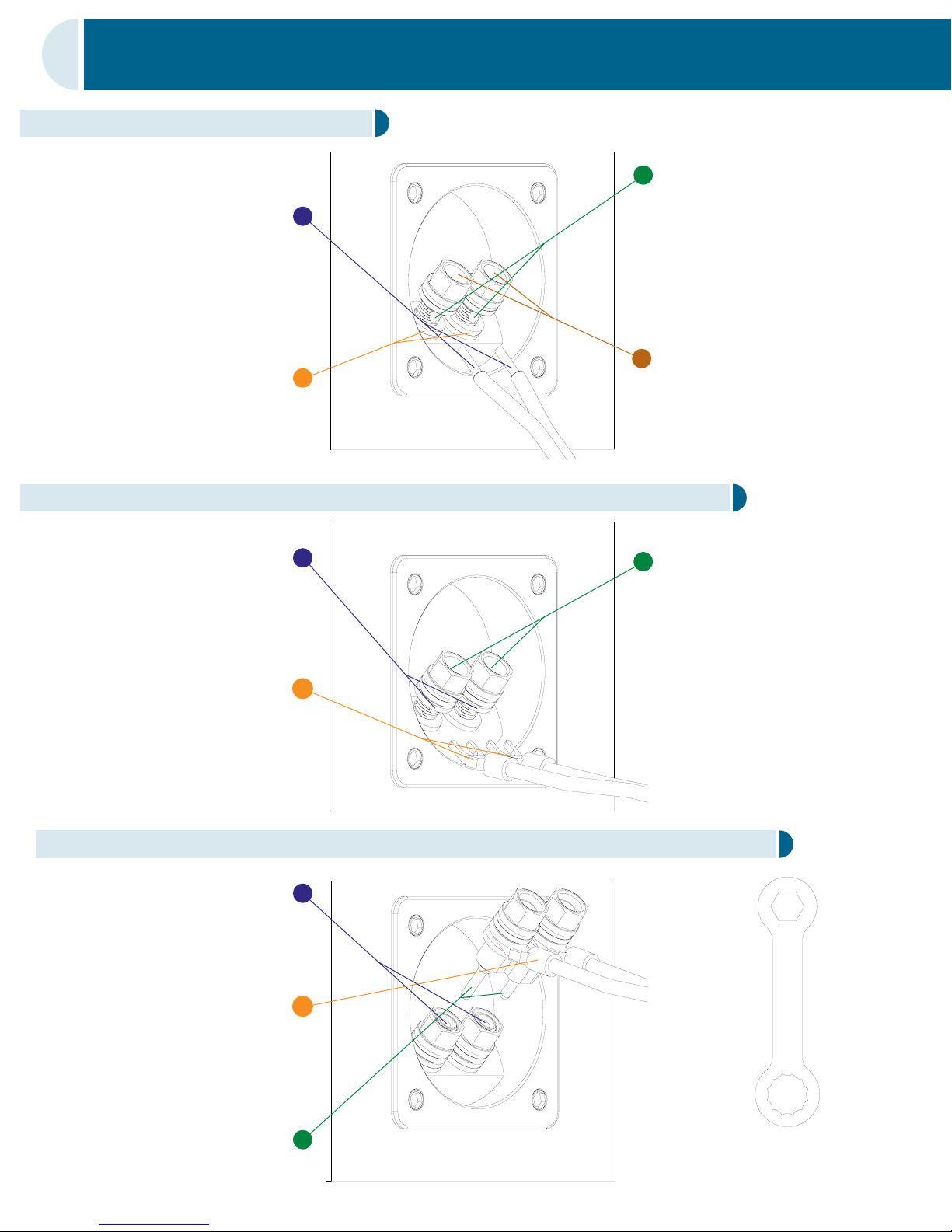

Bare Wire ● Fil Dénudé
Spade Lug (1/4-inch spade) ● Cosse À Fourche (cosse de 1/4-po)
Banana Plug (3/4-inch spacing) ● Fiche Banana (Espacement de 3/4-po)
Step 2 / Étape 2
Leave washer down.
Laissez la rondelle vers le bas.
Step 1 / Étape 1
Bare ends of speaker wire.
Extrémités dénudées des ls d’enceinte.
Step 3 / Étape 3
Insert bare end of wire through exposed hole
on binding post. Ensure postive wire from Amp
is in red connector.
Insérez l’extrémité dénudée du l à travers le
trou exposé sur la borne d’attache.
Assurez-vous que le l positif en provenance
de l’amplicateur est dans le connecteur
rouge.
Step 4 / Étape 4
Tighten nuts with supplied plastic wrench.
Serrez les écrous avec la clé en plastique fournie.
Step 1 / Étape 1
Lift washer.
Soulevez la rondelle.
Step 2 / Étape 2
Insert spade into slots in binding post.
Ensure positive wire from Amp is in red connector.
Insérez la cosse dans les fentes de la borne d’attache.
Assurez-vous que le l positif en provenance de
l’amplicateur est dans le connecteur rouge.
Step 2 / Étape 2
Ensure positive wire from Amp is
in red connector.
Assurez-vous que le l positif en
provenance de l’amplicateur est
dans le connecteur rouge.
Step 1 / Étape 1
Tighten nuts with supplied
plastic wrench
Serrez les écrous avec la clé en
plastique fournie.
Step 3 / Étape 3
Insert banana plug.
Insérez la che banane.
Step 3 / Étape 3
Tighten nuts with supplied plastic wrench.
Serrez les écrous avec la clé en plastique fournie.
Plastic Wrench
La clé en plastique

For more versatile wall-mounting, use the
Axiom Full Metal Bracket. Designed for
accommodating even the most difcult
installations, the Full Metal Bracket swivels left,
right, up, and down, with lock-nuts for securing
your ultimate position.
If dialogue intelligibility is a problem, especially if the VP center
channel is on a shelf below the TV, ip the speaker so the front tilts
up somewhat. Check your receiver set-up menu and increase the
center-channel volume until dialogue is clearly audible. To improve
the 3-dimensional soundstage, move the VP center channel slightly
rearwards--and your left and right main speakers slightly forward-
- so that all three front speakers form a gentle arc with the center
furthest from you.
Si vous avez de la difculté à bien entendre les dialogues,
particulièrement si l’enceinte centrale VP est située sur une
étagère sous le téléviseur, inclinez légèrement l’enceinte vers le
haut. Vériez le menu de réglage de votre récepteur et augmentez
le volume du canal central jusqu’à ce que le dialogue soit clair et
intelligible.Pouraméliorerlascènesonoretridimentionnelle, reculez
légèrement votre enceinte centrale VP et avancez légèrement vos
enceintes principales droite et gauche de façon à ce que les trois
enceintes avant forment un arc, l’enceinte centrale VP étant située
au creux de l’arc.
Fine-tuning the Sound Peaunage de la Sonorité
Model: VP100 v2 VP150 v2 Modèle:
Max Rec.Amp Power : 200 Watts 400 Watts Puissance max. recommandée :
Min Rec.Amp Power : 10 Watts 10 Watts Puissance min. recommandée :
Response +/- 3dB : 95 Hz – 22 kHz 85 Hz – 22 kHz Réponse de fréq. +/- 3dB :
Response + 3dB/- 9dB : 65 Hz – 22 kHz 50 Hz – 22 kHz Réponse de fréq. +/- 9dB :
Impedance : 8 Ohms 6 Ohms Impédance :
SPL In Room 1w/1m : 93 dB 95 dB Efcacité dans une pièce 1w/1m :
SPL Anechoic 1w/1m : 89 dB 91 dB Efcacité “Anéchoïque” 1w/1m :
X-Over : 2.7 kHz 2.7 kHz Filtre :
Tweeter : 1” 2 x 1” Transducteur d’aigu :
Woofer : 2 x 5 ¼” 3 x 5 ¼” Transducteur de basse :
Dimensions HWD mm : 191 x 432 x 191 191 x 699 x 191 Dimensions H-L-P mm :
Dimensions HWD inches : 7 ½” x 17” x 7 ½” 7 ½” x 27 ½” x 7 ½” Dimensions H-L-P pouces :
Weight kg each : 6.396 9.888 Poids kg ch. :
Weight lbs each : 14.1 21.8 Poids lb ch. :
AXIOM QUICK-START SPEAKER SETUP
INSTALLATION RAPIDE DES ENCEINTES AXIOM
Pour une installation murale plus
polyvalente, utilisez les supports
Axiom “Full Metal Bracket”. Conçus
pour faciliter les installations même
les plus difciles, les supports
muraux tout en métal d’Axiom
peuvent être orientés vers la
gauche, la droite, le haut et le bas.
Des écrous freinés assurent leur
stabilité en position nale.
Full Metal Bracket Support mural tout en métal
4

5
ACCESSORIES
ACCESSOIRES
Banana Plugs (Spring or Locking)
These high-quality gold-plated single and dual banana plug /
cable adaptors are topped by ve-way binding posts and avail-
able in two versions, locking and spring.
Bulk Speaker Cable
Rugged rubberized bulk speaker wire is remarkably flexible, for
even the trickiest custom installations. This 12-gauge oxygen-
free cable is one of the most highly-stranded we have ever
seen! 99.9999 percent oxygen free. Ultra-low .00341 ohms of
resistance per foot for maximum transfer of amplifier power.
Bulk speaker wire has unterminated ends and is available in
any lengths.
Terminated Speaker Wire
Heavy-duty low-resistance 12-
gauge oxygen free copper cable
terminated with gold-plated
spade-lug connectors. Use for
impeccable high-level signal
transfer between amplifier and
receiver speaker outputs and
standard 5-way binding post
loudspeaker connectors.
Fiches banane
Ces ches banane de haute qualité et plaquées or sont
chapeautées par des bornes d’attache à cinq voies. Elles sont
offertes en conguration simple ou double avec un choix de
mécanisme à ressort ou à verrou.
Le câble de haut-parleur en vrac
La gaine caoutchoutée de fil de haut-parleur en vrac est robuste,
d’une flexibilité remarquable et convient aux installations les
plus compliquées. Ce câble de calibre 12 en cuivre exempt
d’oxygène est l’un des plus toronnés de l’industrie! Pur à
99,9999 pour-cent et exempt d’oxygène. Avec une très faible
résistance de 0,00341 ohms au pied, il assure le transfert,
sans aucune perte, de toute la puissance de l’amplificateur.
Le câble de haut-parleur en vrac est dépourvu de bornes aux
extrémités et il est disponible au pied.
Fil d’enceinte avec cosse à fourche
Un câble en cuivre exempt
d’oxygène de calibre 12 à
faible résistance et de service
rigoureux avec cosses à
fourche plaquées or. Pour un
transfert impeccable et de
haut niveau des signaux entre
l’amplificateur et les sorties
d’enceintes de récepteur et les
connecteurs standard à cinq
voies de bornes d’enceinte.

®
Axiom Audio Head Office 2885 Highway 60
Siège Social Axiom Audio Dwight, ON Canada
P0A 1H0
Toll Free (North America) 1-866-244-8796
Sans Frais (Amérique du Nord) 1-888-249-9143
Worldwide • International 1-705-635-3090
Email • Courriel: [e-mail]
www.axiomaudio.com
For further infomation about your product, please see our Manual Index at: www.axiomaudio.com/manual_index.html
Pour des renseignements complémentaires sur votre produit, consultez notre index de manuel au: www.axiomaudio.com/manual_index.html
