Axor 10821 1 Series User manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
INSTALLATION
AXOR Starck HighArc 2-Spray Pull-Down
10821XX1
12806XX1
AXOR Starck Prep 2-Spray Pull-Down
10824XX1
AXOR Starck Bar Faucet
10826XX1

2
ENGLISH FRANAIS
TECHNICAL INFORMATION
Water pressure
Recommended 15 - 75 PSI (0.1 - 0.5 MPa)
Maximum 145 PSI (1 MPa)
Hot water temp.
Recommended 120°-140° F (48° - 60° C)*
Maximum 158°F (70° C)*
Max. flow rate
10821XX1, 10824XX1 1.75 GPM (6.6 L/min)
10826XX1, 12806XX1 1.5 GPM (5.7 L/min)
Hole size in mounting surface 1½" (38 mm)
Max. depth of mounting surface 2¾" (70 mm)
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
INSTALLATION CONSIDERATIONS
⁄ For best results, Hansgrohe recommends that this unit
be installed by a licensed, professional plumber.
⁄ Please read over these instructions thoroughly
before beginning installation. Make sure that you
have all tools and supplies needed to complete the
installation.
⁄ 10821XX1 / 12806XX1 / 10824XX1: Protection
against backflow is provided by two check valves.
⁄ The hot and cold supply hoses included with this
faucet are for use with ⅜ stops. If your stops are a
different size, purchase adapters at your local plumb-
ing supply store or home center. Adapters are not
available from Hansgrohe.
⁄ Keep this booklet and the receipt (or other proof of
date and place of purchase) for this product in a
safe place. The receipt is required should it be neces-
sary to request warranty parts.
DONNÉES TECHNIQUES
Pression d’eau
recommandée 15 - 75 PSI (0.1 - 0.5 MPa)
maximum 145 PSI (1 MPa)
Température d'eau chaude
recommandée 120°-140° F (48° - 60° C)*
maximum 158°F (70° C)*
Capacité nominale
10821XX1, 10824XX1 1.75 GPM (6.6 L/min)
10826XX1, 12806XX1 1.5 GPM (5.7 L/min)
Dimension du trou dans 1½ po (38 mm)
la surface de montage
Profondeur maximale de 2¾ po (70 mm)
la surface de montage
* Vous devez connaître et respecter tous les codes de plom-
berie locaux applicables pour le réglage de la température
du chauffe-eau.
À PRENDRE EN CONSIDÉRATION POUR
L’INSTALLATION
⁄ Pour de meilleurs résultats, Hansgrohe recommande
que ce produit soit installé par un plombier profes-
sionnel licencié.
⁄ Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
⁄ 10821XX1 / 12806XX1 / 10824XX1: Deux clapets
anti-retour à l'intérieur du gicleur offre une protection
contre le siphonnement à retours.
⁄ Les tuyaux d'alimentation pour l'eau chaude et froide
inclus avec ce robinet sont pour l'usage avec les
butées d'arrêt de ⅜. Si vos butées d'arrêt sont d'une
taille différente, achetez des adaptateurs à votre
magasin d'articles de plomberie ou centre de réno-
vation local.Les adaptateurs ne sont pas disponibles
auprès de Hansgrohe.
⁄ Conservez ce livret et le reçu (ou une autre preuve
sur laquelle figurent la date et l’endroit de l’achat)
pour ce produit dans un endroit sûr. Le reçu est requis
si vous commandez des pièces sous garantie.

3
TOOLS REQUIRED / OUTILES UTILES /
HERRAMIENTAS ÚTILES
ESPAÑOL
DATOS TECNICOS
Presión en servicio
recomendada 15 - 75 PSI (0.1 - 0.5 MPa)
max. 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (48° - 60° C)*
max. 158°F (70° C)*
Caudal máximo
10821XX1, 10824XX1 1.75 GPM (6.6 L/min)
10826XX1, 12806XX1 1.5 GPM (5.7 L/min)
Tamaño del orificio en la superficie 1½" (38 mm)
de montaje
Profundidad máxima de la 2¾" (70 mm)
superficie de montaje
* Debe conocer y cumplir todos los códigos locales apli-
cables para ajustar la temperatura del calentador de agua.
CONSIDERACIONES PARA LA
INSTALACIÓN
⁄ Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
⁄ Antes de comenzar la instalación, lea estas instruc-
ciones detenidamente. Asegúrese de tener las her-
ramientas y los insumos necesarios para completar
la instalación.
⁄ 10821XX1 / 12806XX1 / 10824XX1: La protec-
cióncontra flujo inverso se proporciona mediante dos
válvulas antirretornos.
⁄ Las tuberías de suministro incluyeron con este chorro
son para el uso con topes de ⅜. Si sus topes son un
tamaño diferente, compra adaptadores en su tienda
de suministro de plomería local. Los adaptadores no
están disponibles de Hansgrohe.
⁄ Mantenga este folleto y el recibo (u otro compro-
bante del lugar y fecha de compra) de este pro-
ducto en lugar seguro. El recibo se requiere en caso
de ser necesario solicitar piezas bajo garantía.
9 mm
16 mm

4
17¾" (450 mm)32⅞" (835 mm)
⅜
max. 2¾" (70 mm)
10⅜" (265 mm)
18°
7⅜" (187 mm)
5⅞" (149 mm)
9¼" (235 mm)
4⅜"
(110 mm)
Ø2" (51 mm)
Ø1⅜" (34 mm)
Ø1⅛" (28 mm)
20°
7½" (191 mm)
32⅞" (835 mm)
⅜
max. 2¾" (70 mm)
14¼" (362 mm)
7⅜" (187 mm)
5⅞" (149 mm)
7⅝" (194 mm)
4⅜"
(110 mm)
Ø2"
(51 mm)
Ø1⅜"
(34 mm)
⅜
1⅛" (28 mm)
20°
13¼" (335 mm)
22" (559 mm)
5⅝" (142 mm)
max. 2¾" (70 mm) 9⅞" (250 mm)
4⅜"
(110 mm)
Ø2" (51 mm)
Ø1⅜" (34 mm)
2¾"
(70 mm)
5⅛" (130 mm)
1½"
(38 mm)
1½"
(38 mm)
5⅞" (149 mm)
AXOR Starck
10821XX1
12806XX1
AXOR Starck
10824XX1
AXOR Starck
10826XX1

5

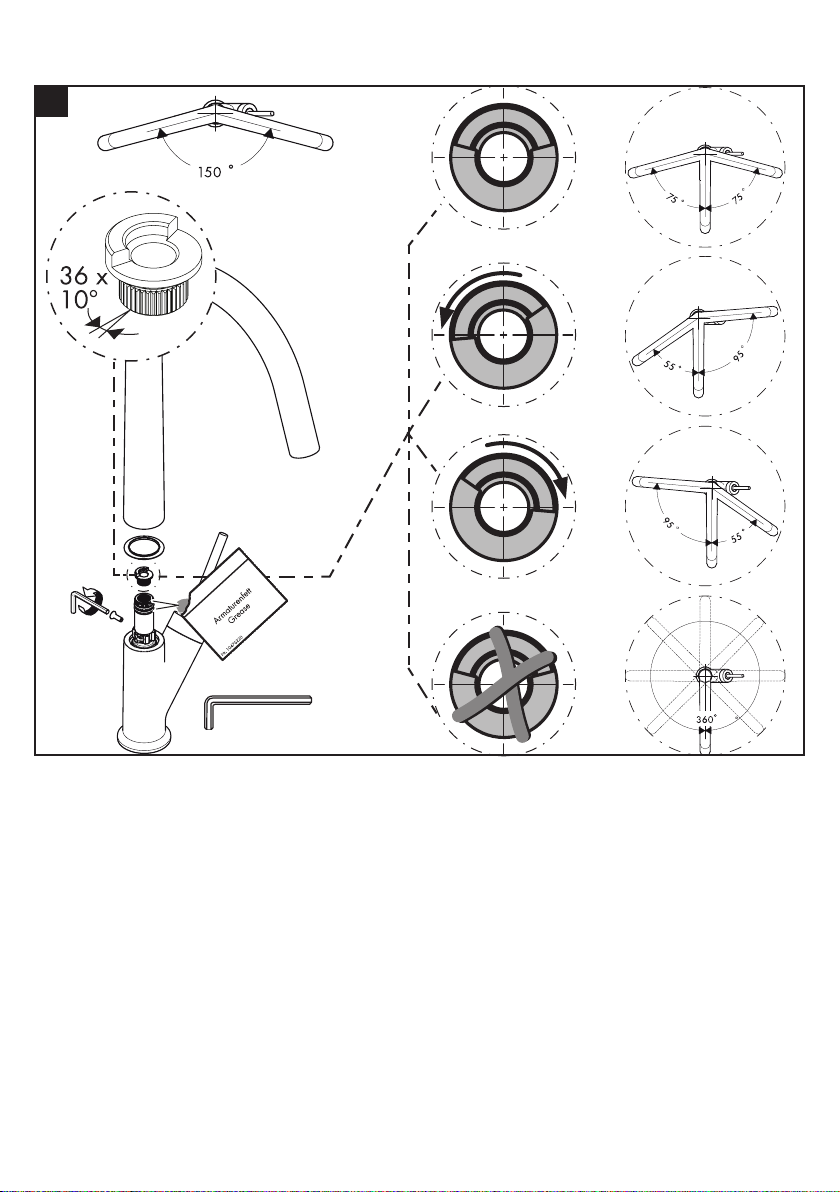

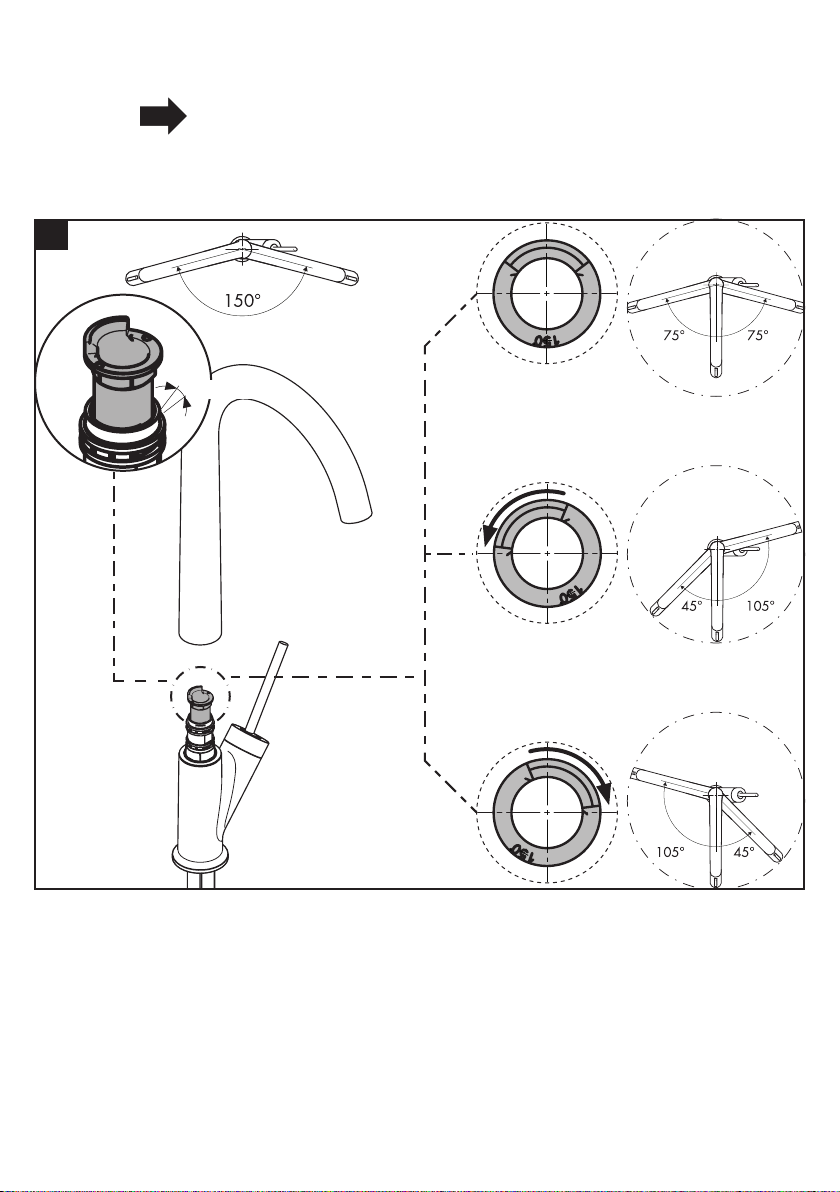

ADJUST THE SPOUT ROTATION
AJUSTEZ LA ROTATION DU BEC
AJUSTE LA ROTACIÓN DEL SURTIDOR
10826XX1 page 16
página 16
INSTALLATION / INSTALLATION / INSTALACIÓN 10821XX1, 12806XX!, 10824XX1
1a
24 x 15°

6
24 x 15°
110 °
1b

7
ENGLISH FRANAIS ESPAÑOL

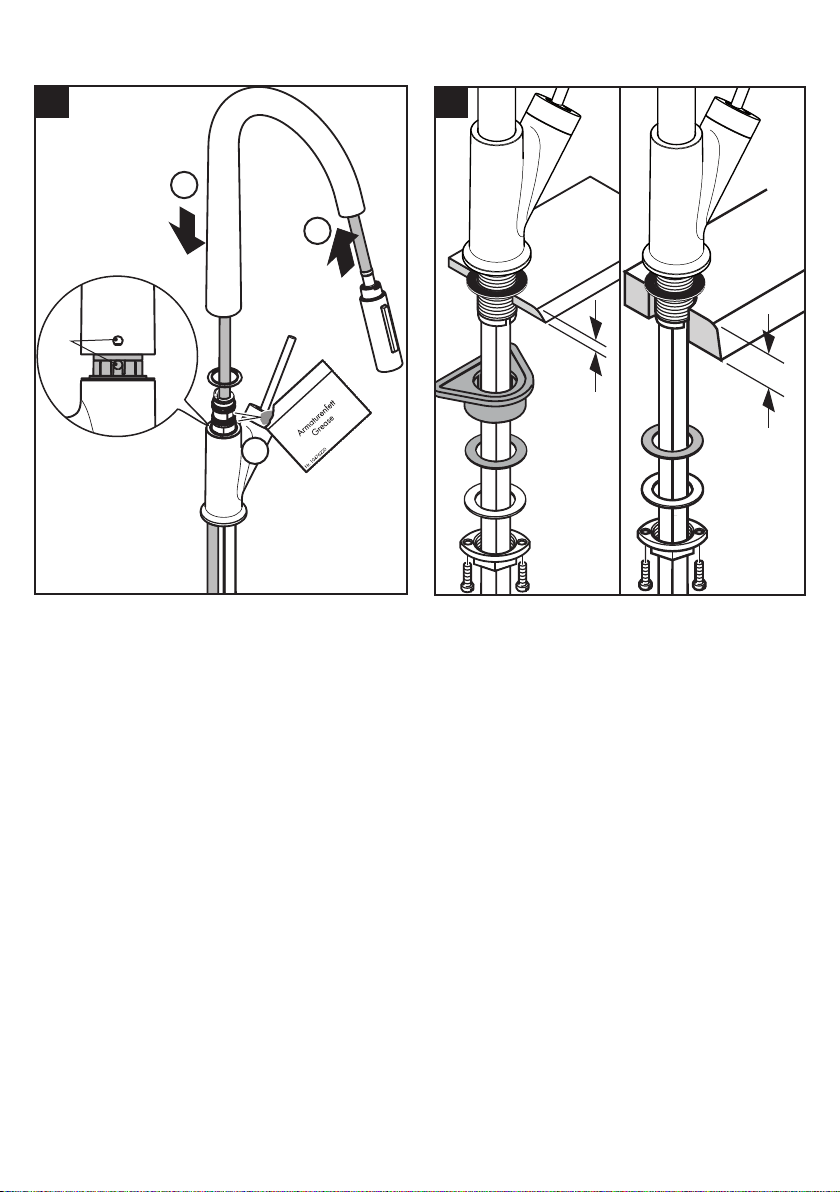

Install the handspray hose and
handspray.
Push the spout onto the faucet
body so that the pin goes into the
hole on the rear of the spout.
Installez le tuyau de douchette et
la douchette.
Poussez le bec sur le corps de
robinet pour que l'épingle entre
dans le trou sur l'arrière du bec.
Instale el flexo de la ducha ex-
traible y la ducha extraible.
Empuje el surtidor en el cuerpo
de chorro para que el alfiler entre
el hoyo en el trasero del chorro.
Place the faucet and sealing ring
on the mounting surface.
Install the support, friction washer,
metal washer, and mounting nut.
If the mounting surface is greater
than 1¾", or if there is insufficient
space, omit the support.
Placez l'anneau d'étanchéite
et le robinet sur la surface de
montage.
Installez le soporte, la rondelle
en fibre, la rondelle de friction, et
l'écrou de montage.
S l'épaisseur du comptoir
dépasse 1¾ po, ou si l'espace
disponible est insuffisant, omettez
le soporte.
Coloque el oro de sellado y
el grifo sobre la superficie de
montaje.
Instale el soporto, la arandela de
fibra, la arandela de fricción y la
tuerca de fijación.
Si el espesor de la mesada es
superior a 1¾ pulg. o si no hay
suficiente espacio, puede omitirse
el soporto.
max. 1¾"
max. 2¾"
23
!
1
2
3

8
ENGLISH FRANAIS ESPAÑOL

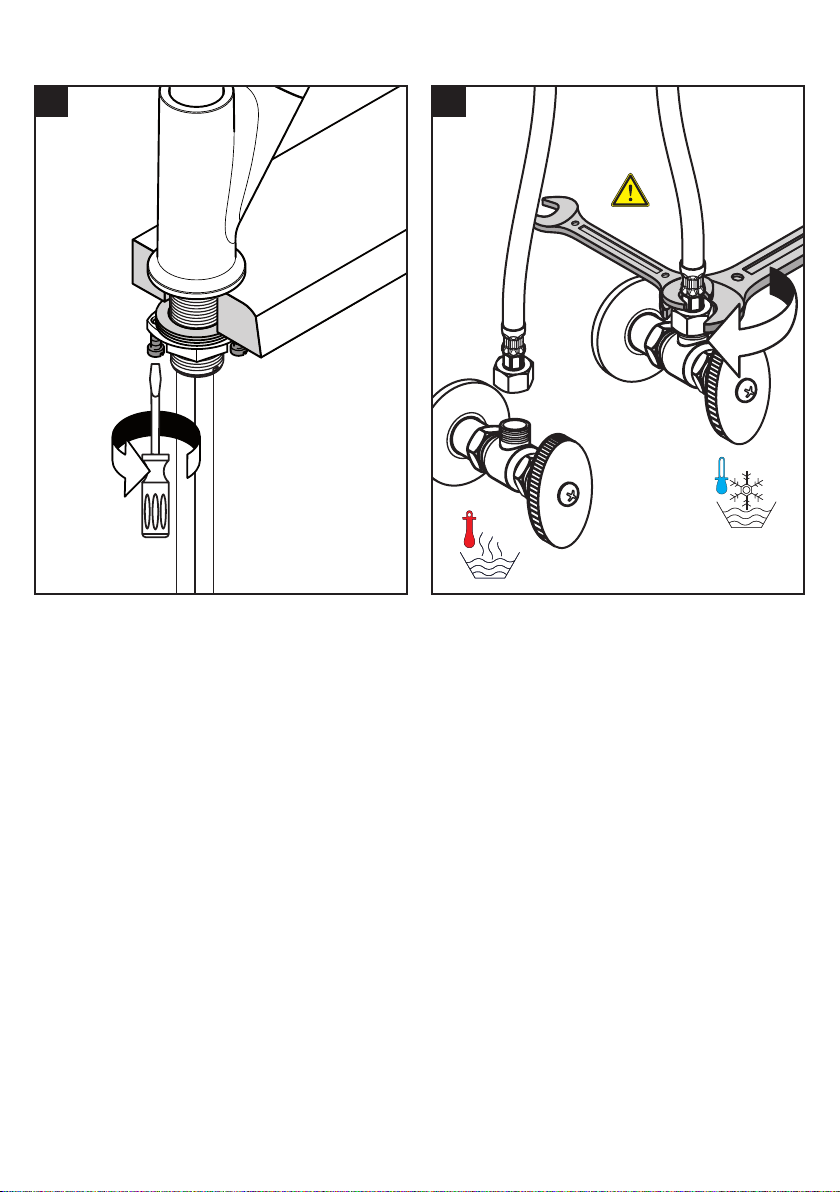

Tighten the mounting nut.
Tighten the screws.

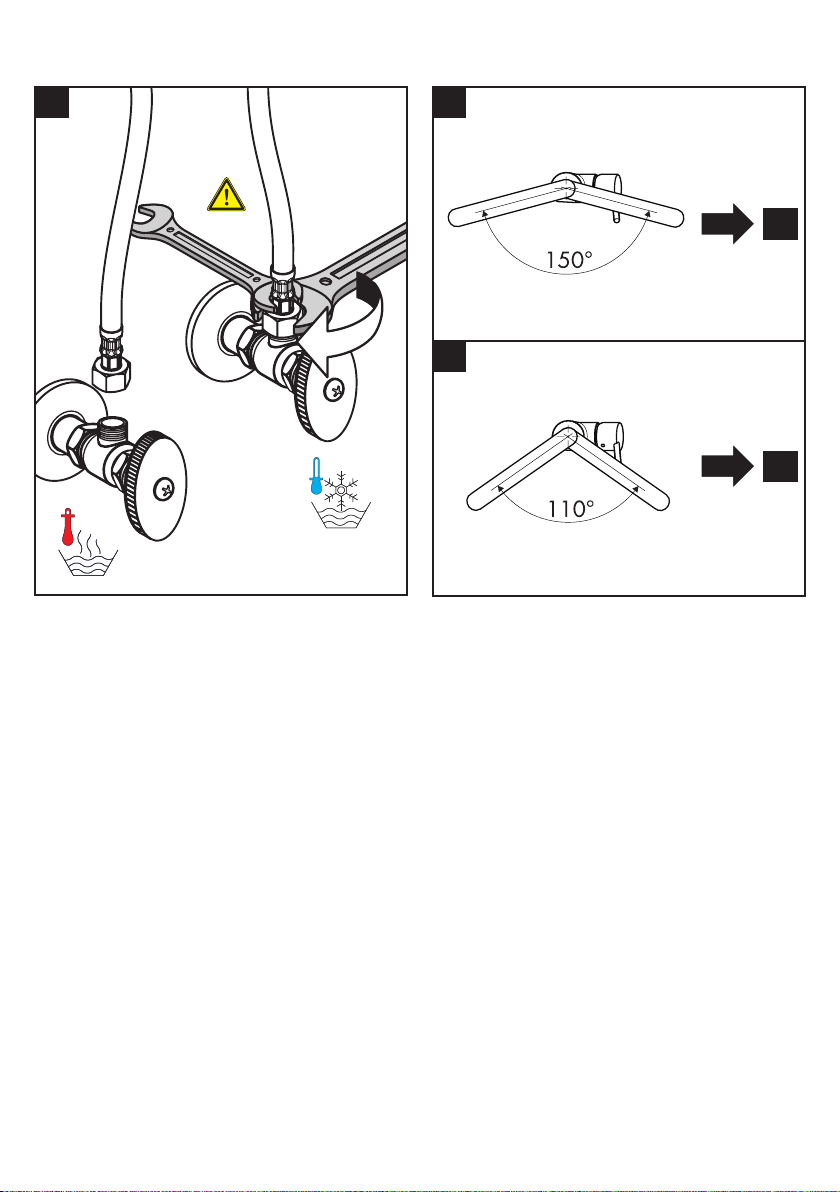

Connect the hot and cold supply
hoses to the stops.
 Use two wrenches.
Serrez l'écrou de montage et les
vis de serrage.
Apriete la tuerca de fijación y los
tornillos.
Connectez les tuyaux d'arrivée
d'eau chaude et d'eau froide aux
tuyau d'alimentation.
 Servez-vous de deux
clés, tel qu'illustre
dans le schema. Serrez
fermement a l'aide des
clés.
 Assurez-vous que les
tuyaux n'sentortillent pas.
Conecte las mangueras de sumin-
istro de agua caliente y fría a las
alimentaciones de la red.
 Use dos llaves, como se
illustra en el diagrama.
 No permita que ninguna
de los mangueras se
retuerza.
9 mm
16 mm
4 5

9
ENGLISH FRANAIS ESPAÑOL
Abra la conexión rápida empu-
jándola hacia arriba.
Inserte la manguera de rociador
de mano en la conexión rápida.
Trabe la conexión rápida tirando
hacia abajo.
Ouvrez la douille de raccord
rapide en la poussant vers le
haut.
Insérez le tuyau de la douchette
dans la douille de raccord
rapide.
Verrouillez la douille de raccord
rapide en la tirant vers le bas.
 Do not allow the supply
hoses to twist.

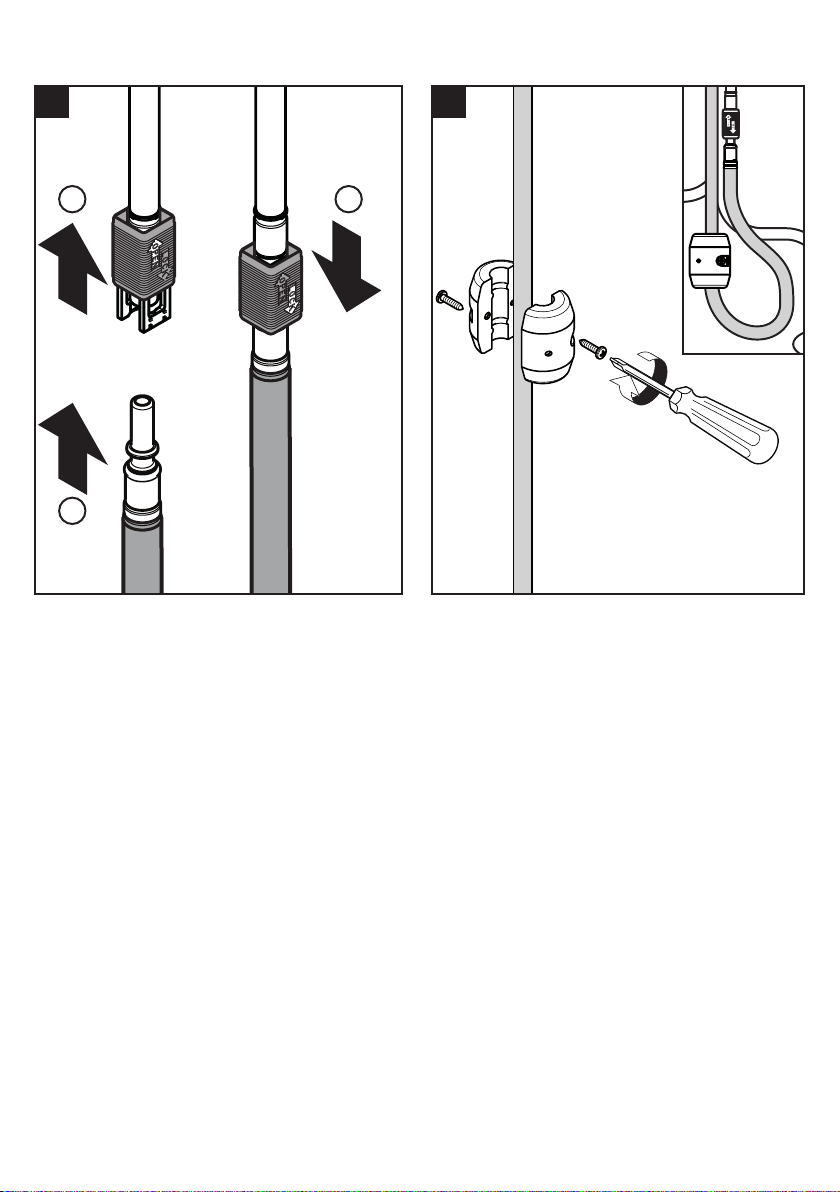

Open the quick connect by push-
ing it upwards.
Insert the handspray hose.
Lock the quick connect by pulling
down on it.
Install the hose weight.
Test the handspray hose. If it does
not retract smoothly, reposition the
weight.
Installez le contrepoids sur le
tuyau.
Tirez sur la douchette. Elle devrait
coulisser facilement et se rétracter
sans à-coups. Modifiez la posi-
tion du contrepoids au besoin.
Instale el contrapeso.
Tire del rociador de mano. Debe
moverse con facilidad y retraerse
suavemente. Reposicione el con-
trapeso según sea necesario.
7
6
1
2
3

10
ENGLISH FRANAIS ESPAÑOL
Remove the handspray hose.
Remove the hose filter.
Retirez le douchette.
Retirez le filtre.
Retire la ducha.
Retire el filtro.
Flush the hot and cold supplies for
at least two minutes.
Rincez les conduites
d’alimentation de l’eau chaude et
de l’eau froide.
Lave los suministros de agua
caliente y fría.
89
> 2 min
1
2
3

11
ENGLISH FRANAIS ESPAÑOL
Install the filter in the handspray
hose.
Install the handspray. Tighten the
hose nut.
Installez le filtre dans le tuyau
flexible.
Installez le douchette. Serrez
l'écrou.
Instale el filtro en la manguera.
Instale la ducha.
Apriete la tuerca de la manguera.
10
12
3

12
REPLACEMENT PARTS / PIÈCES DÉTACHÉES / REPUESTOS
AXOR Starck
10821XX1
12806XX1
10824XX1 97155XX0
95893XX0
97735000
88624000
95561000
98231000
(18x1.5)
98140000
(20x1)
98749000
97523000
10821XX1: 95907XX0
96316001
97157000
96339000
98186000
(30x2)
95049000
98551000
97350000 - 10821XX1, 10824XX1
95376000 - 12806XX1
(110°/150°)
98365000
98211000
(21x2.5)
XX = COLORS / COULEURS / ACABADOS
00 = chrome
82 = brushed nickel

13

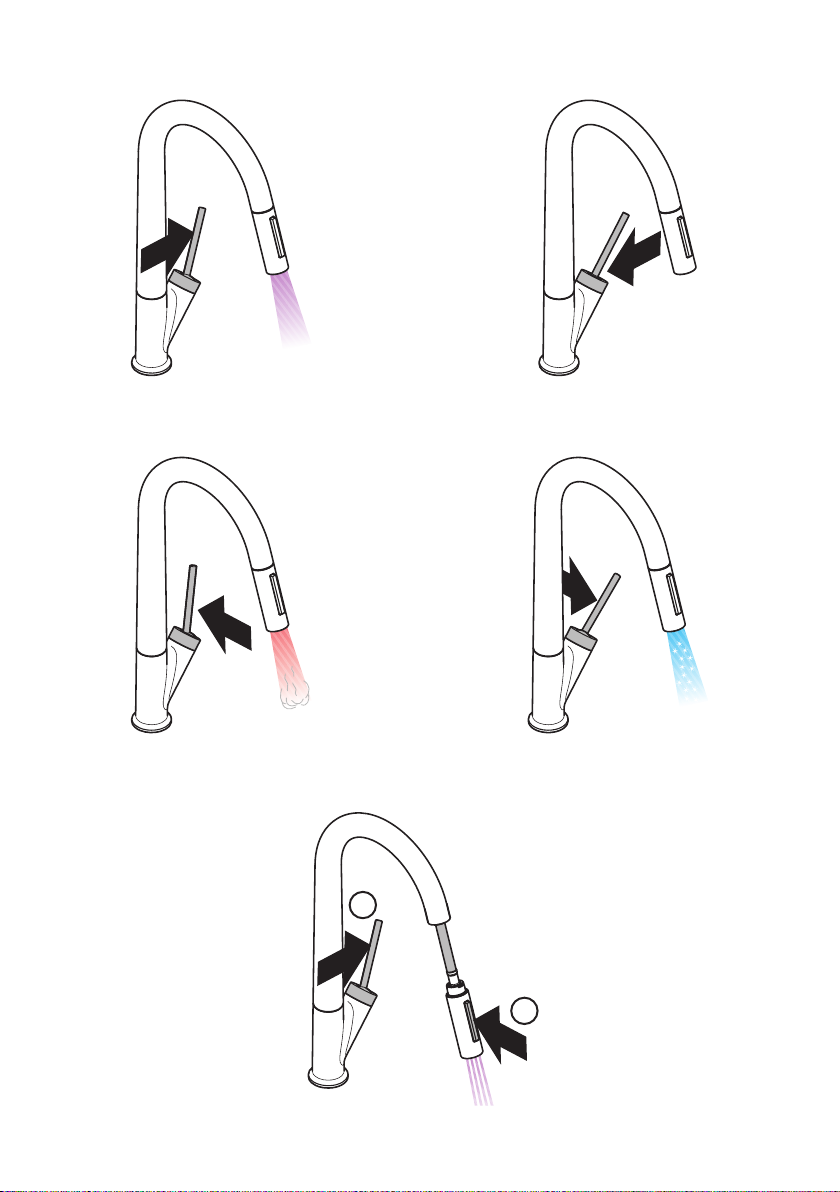

USER INSTRUCTIONS / INSTRUCTIONS DE SERVICE / MANEJO
cold
froid
frío
hot
chaud
caliente
on
ouvert
abierto
off
fermé
cerrado
1
2

14

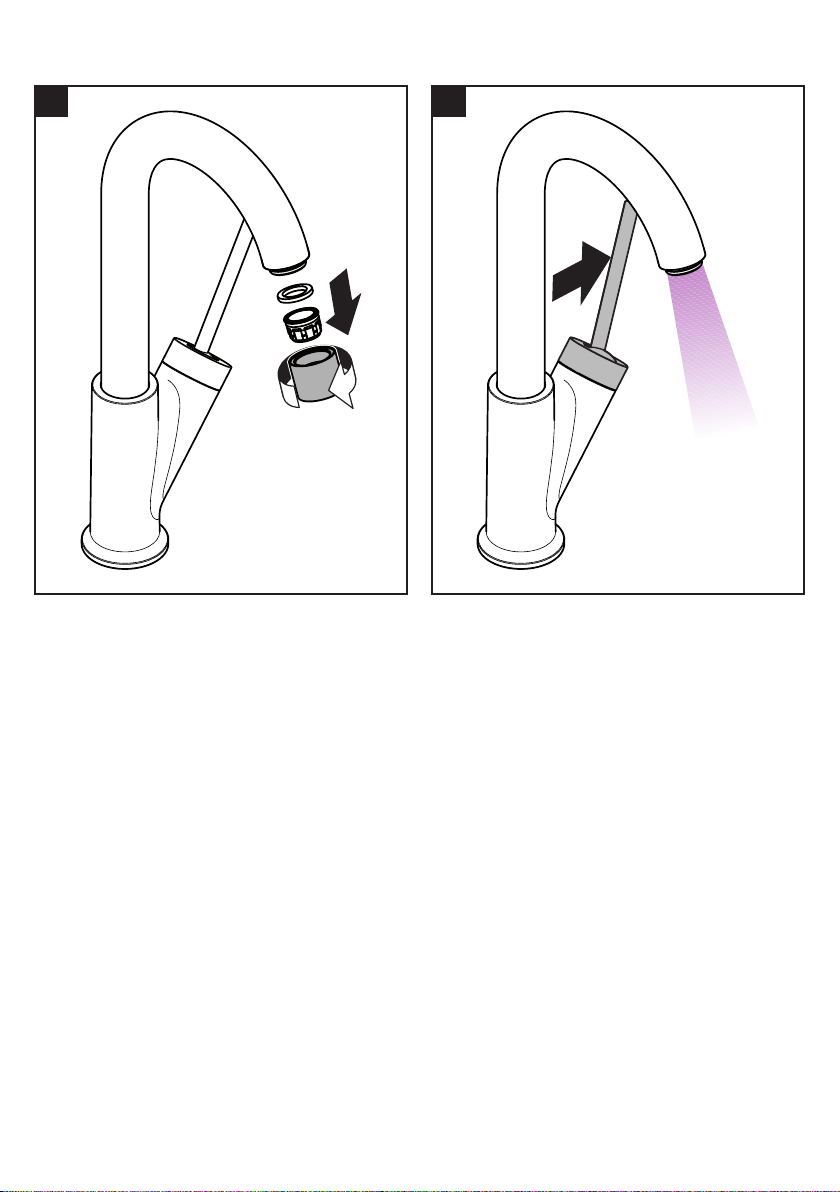

CLEANING / NETTOYAGE / LIMPIEZA
4
3
21
1
2
3
1
2
3

15
CHECK VALVE MAINTENANCE / ENTRETIEN DE LES CLAPETS ANTI-
RETOUR/ MANTENIMIENTO DE LAS VÁLVULAS ANTIRRETORNOS
1 2
3

16
ENGLISH FRANAIS ESPAÑOL
INSTALLATION / INSTALLATION / INSTALACIÓN 10826XX1
Place the faucet on the mounting
surface.
Install the support, friction washer,
metal washer, and mounting nut.
If the mounting surface is greater
than 1¾", or if there is insufficient
space, omit the support.
Placez l’anneau d’étanchéité
et le robinet sur la surface de
montage.
Installez le soporte, la rondelle
en fibre, la rondelle de friction et
l’écrou de montage.
Si l’épaisseur du comptoir
dépasse 1¾ po ou si l’espace
disponible est insuffisant, omettez
le soporte.
Coloque el aro de sellado y
el grifo sobre la superficie de
montaje.
Instale el soporto, la arandela de
fibra, la arandela de fricción y la
tuerca de fijación.
Si el espesor de la mesada es
superior a 1¾ pulg. o si no hay
suficiente espacio, puede omitirse
el soporto.
Tighten the mounting nut. Tighten
the tensioning screws.
Serrez l’écrou de montage et les
vis de serrage.
Apriete la tuerca de fijación y los
tornillos tensores.
max. 1¾"
max. 2¾"
1 2

17
ENGLISH FRANAIS ESPAÑOL
Connect the hot and cold supply
hoses to the supplies.
 Use two wrenches, as
shown in the diagram.
Do not allow the hoses
to twist.
For proper operation of the
faucet, the hot supply should be
on the left and the cold supply
should be on the right.
Connectez les tuyaux d’arrivée
d’eau chaude et d’eau froide aux
tuyaux d’alimentation.
 Assurez-vous que les
tuyaux ne s’entortillent
pas. Servez-vous de
deux clés, tel qu’illustré
dans le schéma. Serrez
fermement à l’aide des
clés.
Pour que le robinet fonctionne
correctement, le tuyau d’arrivée
d’eau chaude doit être а la
gauche et а celui d’eau froide а
la droite.
Conecte las mangueras de sumin-
istro de agua caliente y fría a las
alimentaciones de la red.
 Use dos llaves, como se
ilustra en el diagrama.
No permita que ninguna
de las mangueras se
retuerza.
Para que el grifo funcione cor-
rectamente, el suministro de agua
caliente debe estar a la izquierda
y el de agua fría a la derecha.
With the spout cam in place, the
spout will rotate 75° to the right,
and 75° to the left of center.
Con la leva del surtidor en su
lugar, el surtidor rotará 75º hacia
la derecha y 75º a la izquierda.
Avec la came de bec installée,
le bec pivotera de 75° vers la
droite, et 75° vers la gauche.
9 mm
16 mm
4a
5a
5b
4b
3

18
ENGLISH FRANAIS ESPAÑOL
Reposition the cam to change the
rotation.
Repositioning the cam one “tooth"
results in a 10° change.
Repositionnez la came pour
changer la rotation.
Le fait de repositionner la came
d’une dent permet d’obtenir un
changement de 10°.
Reposicione la leva para cambiar
la rotación.
Reposicionar la leva un diente
resulta en un cambio de 10º.
1
5
0
°
5a
2.5 mm

19
ENGLISH FRANAIS ESPAÑOL
Install the 110° cam if a 110°
rotation is desired.
Remove the cam completely if a
360° rotation is desired.
Installez la came de 110°, si
désiré.
Retirez la came de bec si
l’utilisateur souhaite obtenir une
rotation complète de 360°.
Instale la leva de 110°, si
deseado.
Quitar la leva del surtidor si
el usuario desea una rotación
completa de 360º.
1
1
0
°
5b
2.5 mm

20
ENGLISH FRANAIS ESPAÑOL
Remove the aerator.
Flush the faucet for at least 2
minutes.
Retirez l’aérateur.
Rincez le robinet pendant au
moins 2 minutes.
Retire el aireador.
Lave el grifo durante al menos 2
minutos.
7
6
> 2 min
