Axor Citterio 39835000 Manual

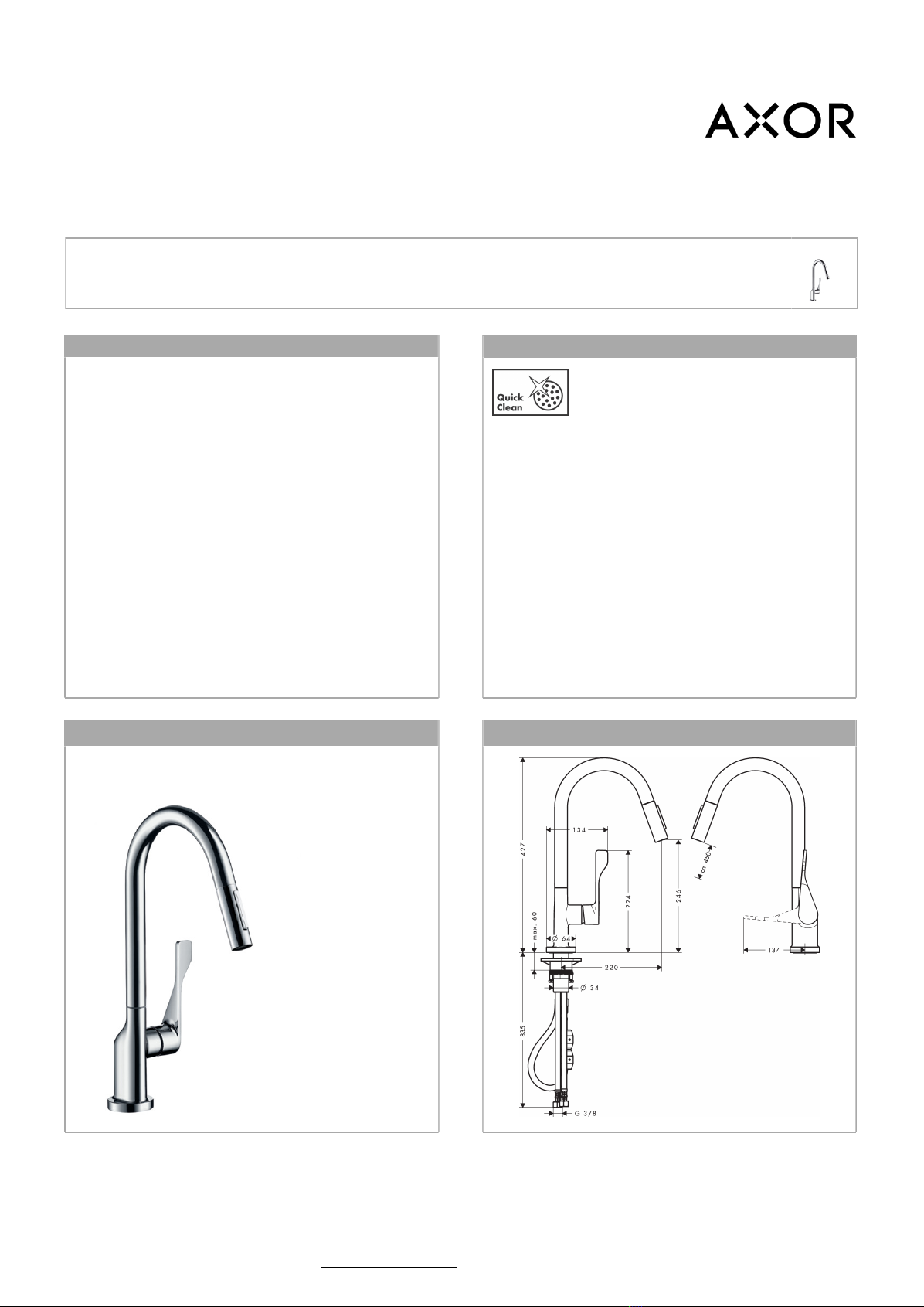

AXOR Citterio
Einhebel-Küchenmischer mit Ausziehbrause
Oberflächen: Edelstahl Finish___Artikelnummer: 39835800
Beschreibung
Merkmale
· Schwenkbereich 110° / 150°
· Normal- und Brausestrahl
· Brausestrahl arretierbar, Strahlrückstellung durch
Tastendruck
· MagFit magnetische Brausehalterung
· Quick-Connect Brauseschlauch
· Anschlussgröße: DN15
· Durchflussmenge 9,5 l/min
· Keramikmischsystem
· Anschlussart: G ⅜ Anschlussschläuche
· Rückflussverhinderer integriert
· für Durchlauferhitzer geeignet
· Lieferumfang: Einhebel-Küchenmischer,
Anschlussschläuche, Schaftbefestigung,
Montageanleitung
Technologie
Produktabbildung Maßzeichnung
Mehr Details online auf unserer Website_www.axor-design.com_Wir freuen uns auf Ihren Besuch 1 / 4Seite

AXOR Citterio
Einhebel-Küchenmischer mit Ausziehbrause
Oberflächen: Edelstahl Finish___Artikelnummer: 39835800
Durchflussdiagramm
Mehr Details online auf unserer Website_www.axor-design.com_Wir freuen uns auf Ihren Besuch 2 / 4Seite

AXOR Citterio
Einhebel-Küchenmischer mit Ausziehbrause
Oberflächen: Edelstahl Finish___Artikelnummer: 39835800
Explosionszeichnung
Baujahr: >02/12
Mehr Details online auf unserer Website_www.axor-design.com_Wir freuen uns auf Ihren Besuch 3 / 4Seite

AXOR Citterio
Einhebel-Küchenmischer mit Ausziehbrause
Oberflächen: Edelstahl Finish___Artikelnummer: 39835800
Ersatzteilliste
Baujahr: >02/12
Pos. Beschreibung Artikelnummer PG VE
1 Griff 39891800 0 1
2 Madenschraube M6x10 DIN 916 96029000 0 1
3 Griffstopfen 96762000 0 1
4 Kappe 98603800 0 1
5 Mutter 97209000 0 1
6 O-Ring 32x2 98193000 0 1
7 Kartusche kpl. 92730000 0 1
8 Dichtung 95008000 0 1
9 Auslauf kpl. 95926800 0 1
10 Mutter 92755000 0 1
11 Sieb 97735000 0 1
12 Ausziehbrause 95908800 0 1
13 Rückflußverhinderer 96737000 0 1
14 Strahlregler laminar M22x1 (15 l/min) 95909000 0 1
15 Serviceschlüssel 95910000 0 1
16 Gleitring-Set 98365000 0 1
17 O-Ring 40x3 92634000 0 1
18 Befestigungsteil 97523000 0 1
19 Schaftbefestigung kpl. (Ø 34) 95049000 0 1
20 Gleitring 97548000 0 1
21 Gewicht 92500000 0 1
22 Schlauch 1,50 m 95507000 0 1
23 Anschlussschlauch 600 mm M10x1 95561000 0 1
24 O-Ring 8x1,75 97827000 0 1
25 Anschlussschlauch 900 mm M8x0,75 G3/8 96316000 0 1
26 O-Ring 7x1,5 98422000 0 1
27 Dichtungsset 95581000 0 1
Mehr Details online auf unserer Website_www.axor-design.com_Wir freuen uns auf Ihren Besuch 4 / 4Seite

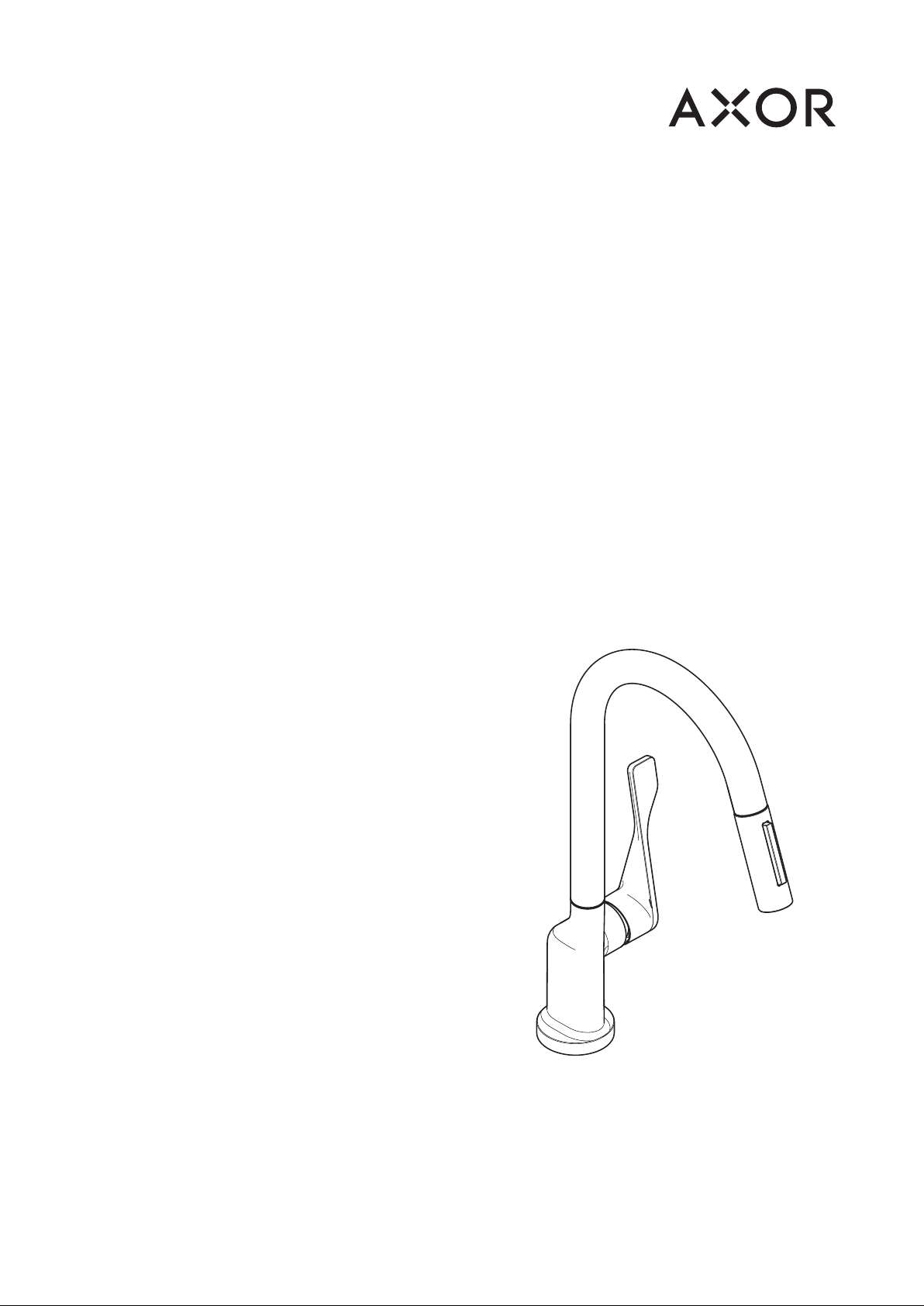

INSTALLATION
DE ⁄ Gebrauchsanleitung ⁄ Montageanleitung 02
FR ⁄ Mode d'emploi ⁄ Instructions de montage 03
EN ⁄ Instructions for use ⁄ assembly instructions 04
IT ⁄ Istruzioni per l'uso ⁄ Istruzioni per Installazione 05
ES ⁄ Modo de empleo ⁄ Instrucciones de montaje 06
NL ⁄ Gebruiksaanwijzing ⁄ Handleiding 07
DK ⁄ Brugsanvisning ⁄ Monteringsvejledning 08
PT ⁄ Instruções para uso ⁄ Manual de Instalación 09
PL ⁄ Instrukcja obsługi ⁄ Instrukcja montażu 10
CS ⁄ Návod k použití ⁄ Montážní návod 11
SK ⁄ Návod na použitie ⁄ Montážny návod 12
ZH ⁄ 用户手册 ⁄ 组装说明 13
RU ⁄ Руководство пользователя ⁄
Инструкция по монтажу 14
HU ⁄ Használati útmutató ⁄ Szerelési útmutató 15
FI ⁄ Käyttöohje ⁄ Asennusohje 16
SV ⁄ Bruksanvisning ⁄ Monteringsanvisning 17
LT ⁄ Vartotojo instrukcija ⁄ Montavimo instrukcijos 18
HR ⁄ Upute za uporabu ⁄ Uputstva za instalaciju 19
TR ⁄ Kullanım kılavuzu ⁄ Montaj kılavuzu 20
RO ⁄ Manual de utilizare ⁄ Instrucţiuni de montare 21
EL ⁄ Οδηγίες χρήσης ⁄ Οδηγία συναρµολόγησης 22
SL ⁄ Navodilo za uporabo ⁄ Navodila za montažo 23
ET ⁄ Kasutusjuhend ⁄ Paigaldusjuhend 24
LV ⁄ Lietošanas pamācība ⁄ Montāžas instrukcija 25
SR ⁄ Uputstvo za upotrebu ⁄ Uputstvo za montažu 26
NO ⁄ Bruksanvisning ⁄ Montasjeveiledning 27
BG ⁄ Инструкция за употреба ⁄
Ръководство за монтаж 28
SQ ⁄ Udhëzuesi i përdorimit ⁄ Udhëzime rreth montimit 29
AR ⁄ ⁄ 30
AXOR Citterio
39835000 ⁄ 39835800

02
MONTAGE (siehe Seite 31)
STÖRUNG URSACHE ABHILFE
⁄ Armatur schwergängig ⁄ Kartusche defekt, verkalkt ⁄ Kartusche austauschen
⁄ Armatur tropft ⁄ Kartusche defekt ⁄ Kartusche austauschen
⁄ Wasseraustritt am Befestigungsschaft ⁄ Anschlussschläuche nicht ganz in den Grundkörper einge-
schraubt ⁄ Anschlussschläuche von Hand festziehen
⁄ O-Ring am Anschlussschlauch defekt ⁄ O-Ring austauschen
⁄ Zu niedrige Warmwassertemperatur ⁄ Warmwasserbegrenzung falsch eingestellt ⁄ Warmwasserbegrenzung einstellen
SERVICETEILE (siehe Seite 36)
SONDERZUBEHÖR (nicht im Lieferumfang enthalten)
Serviceschlüssel #95910000 (siehe Seite 36)
DURCHFLUSSDIAGRAMM (siehe Seite 35)
Normalstrahl
Brausestrahl
MASSE (siehe Seite 35)
WARTUNG (siehe Seite 34)
Rückflussverhinderer müssen gemäß DIN EN 1717 regelmäßig in Überein-
stimmung mit nationalen oder regionalen Bestimmungen auf ihre Funktion
geprüft werden (mindestens einmal jährlich).
REINIGUNG (siehe Seite 34 und beiliegende Broschüre)
Bei vermindertem Wasserdurchsatz Schmutzfangsieb zwischen Faustbrause
und Schlauch reinigen.
BEDIENUNG (siehe Seite 34)
⁄ Hansgrohe empfiehlt, morgens oder nach längeren Stagnationszeiten den
ersten halben Liter nicht als Trinkwasser zu verwenden.
⁄ Auslauf nicht weiter drehen als 360º, da sonst der Schlauch beschädigt
werden kann.
JUSTIERUNG (siehe Seite 33)
Einstellen der Warmwasserbegrenzung. In Verbindung mit Durchlauferhitzern
ist eine Warmwassersperre nicht zu empfehlen.
Kein essigsäurehaltiges Silikon verwenden!
SYMBOLERKLÄRUNG
SICHERHEITSHINWEISE
Bei der Montage müssen zur Vermeidung von Quetsch- und Schnittverletzungen
Handschuhe getragen werden.
Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen müssen
ausgeglichen werden.
MONTAGEHINWEISE
⁄ Vor der Montage muss das Produkt auf Transportschäden untersucht werden. Nach
dem Einbau werden keine Transport- oder Oberflächenschäden anerkannt.
⁄ Die Leitungen und die Armatur müssen nach den gültigen Normen montiert, gespült
und geprüft werden.
⁄ Die in den Ländern jeweils gültigen Installationsrichtlinien sind einzuhalten.
TECHNISCHE DATEN
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 – 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C ⁄ 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
DE
PRÜFZEICHEN (siehe Seite 36

03
MONTAGE (voir pages 31)
DYSFONCTIONNEMENT ORIGINE SOLUTION
⁄ Dureté de fonctionnement ⁄ Cartouche défectueuse, entartrée ⁄ Changer la cartouche
⁄ Le mitigeur goutte ⁄ Cartouche défectueuse ⁄ Changer la cartouche
⁄ Fuite à la fixation sous le mitigeur ⁄ Les flexibles de raccordement ne sont pas correctement
visser dans le corps. ⁄ Resserrer le flexible à la main.
⁄ Joint torique sous les flexible de raccordements défectueux ⁄ Changer le joint torique
⁄ Température d'eau chaude trop basse, pas d´eau froide ⁄ Limiteur de température mal positionné ⁄ Positionner le limiteur de température
PIÈCES DÉTACHÉES (voir pages 36)
ACCESSOIRES EN OPTION (ne fait pas partie de la fourniture)
clé #95910000 (voir pages 36)
DIAGRAMME DU DÉBIT (voir pages 35)
 Jet de pluie
 Jet d'eau
DIMENSIONS (voir pages 35)
ENTRETIEN (voir pages 34)
Les clapets anti-retour doivent être examinés régulièrement conformément à la
norme EN 1717 ou conformément aux dispositions nationales ou régionales
quant à leur fonction (au moins une fois par an).
NETTOYAGE (voir pages 34 et brochure ci-jointe)
En cas de baisse du débit dévisser la douchette poing et nettoyer le filtre.
INSTRUCTIONS DE SERVICE (voir pages 34)
⁄ Hansgrohe recommande de ne pas utiliser le premier demi-litre le matin
ou après une période de stagnation prolongée.
⁄ Le bec ne peut être tourné à plus de 360º sinon le flexible risquerait d'être
détérioré.
ETALONNAGE (voir pages 33)
Réglage de la limitation d'eau chaude. En liaison avec les chauffe-eau, un
blocage de l'eau chaude n'est pas recommandable.
Ne pas utiliser de silicone contenant de l'acide acétique!
DESCRIPTION DU SYMBOLE
CONSIGNES DE SÉCURITÉ
Lors du montage, porter des gants de protection pour éviter toute blessure par
écrasement ou coupure.
Il est conseillé d'équilibrer les pressions de l'eau chaude et froide.
INSTRUCTIONS POUR LE MONTAGE
⁄ Avant son montage, s'assurer que le produit n'a subi aucun dommage pendant le
transport Après le montage, tout dommage de transport ou de surface ne pourra
pas être reconnu.
⁄ Les conduites et la robinetterie doivent être montés, rincés et contrôlés selon les
normes en vigueur.
⁄ Les directives d'installation en vigueur dans le pays concerné doivent être respec-
tées.
INFORMATIONS TECHNIQUES
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 – 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C ⁄ 4 min
Le produit est exclusivement conçu pour de l'eau potable!
FR
CLASSIFICATION ACOUSTIQUE ET DÉBIT
(voir pages 36

04
ASSEMBLY (see page 31)
FAULT CAUSE REMEDY
⁄ Mixer stiff ⁄ Cartridge defective, calcified ⁄ Exchange cartridge
⁄ Mixer dripping ⁄ Cartridge defective ⁄ Exchange cartridge
⁄ Water escaping at the threaded base ⁄ connection hoses not completely screwed into basic body ⁄ Tighten connection hoses by hand
⁄ O-ring at the connection hose defective. ⁄ Exchange O-ring
⁄ Hot water temperature too low ⁄ Hot water limiter incorrectly set ⁄ Set hot water limiter
SPARE PARTS (see page 36)
SPECIAL ACCESSORIES (order as an extra)
service tool #95910000 (see page 36)
FLOW DIAGRAM (see page 35)
 Normal spray
 Regular
DIMENSIONS (see page 35)
MAINTENANCE (see page 34)
The check valves must be checked regularly according to DIN EN 1717 in
accordance with national or regional regulations (at least once a year).
CLEANING (see page 34 and enclosed brochure)
If the waterflow drops, clean the filter located between hose and handspray.
OPERATION (see page 34)
⁄ Hansgrohe recommends not to use as drinking water the first half liter of
water drawn in the morning or after a prolonged period of non-use.
⁄ Do not rotate the spout further than 360º or damage to the hose will
result.
ADJUSTMENT (see page 33)
To adjust the hot water limiter. Using a hot water limiter in combination with a
continuous flow water heater is not recommended.
Do not use silicone containing acetic acid!
SYMBOL DESCRIPTION
SAFETY NOTES
Gloves should be worn during installation to prevent crushing and cutting injuries.
The hot and cold supplies must be of equal pressures.
INSTALLATION INSTRUCTIONS
⁄ Prior to installation, inspect the product for transport damages. After it has been
installed, no transport or surface damage will be honoured.
⁄ The pipes and the fixture must be installed, flushed and tested as per the applicable
standards.
⁄ The plumbing codes applicable in the respective countries must be observed.
TECHNICAL DATA
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 – 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C ⁄ 4 min
The product is exclusively designed for drinking water!
EN
TEST CERTIFICATE (see page 36

05
MONTAGGIO (vedi pagg. 31)
PROBLEMA POSSIBILE CAUSA RIMEDIO
⁄ Miscelatore duro ⁄ Cartuccia difettosa ⁄ Sostituire la cartuccia
⁄ Miscelatore gocciola ⁄ Cartuccia difettosa ⁄ Sostituire la cartuccia
⁄ Perdita di acqua al set di fissaggio ⁄ I raccordi dei flessibili avvitati male nel corpo incasso ⁄ Avvitare i raccordi flessibili a mano
⁄ O-ring al raccordo flessibile difettoso ⁄ Sostituire l'o-ring
⁄ Temperatura dell'acqua calda ⁄ Limitazione dell'acqua calda regolata male ⁄ Regolare la limitazione dell'acqua calda
PARTI DI RICAMBIO (vedi pagg. 36)
ACCESSORI SPECIALI (non contenuto nel volume di fornitura)
chiave per manutenzione #95910000 (vedi pagg. 36)
DIAGRAMMA FLUSSO (vedi pagg. 35)
 Getto normale a pioggia
 Getto doccia
INGOMBRI (vedi pagg. 35)
MANUTENZIONE (vedi pagg. 34)
La valvola di non ritorno deve essere controllata regolarmente come da
DIN EN 1717, secondo le normative nazionali e regionali (almeno una volta
all'anno).
PULITURA (vedi pagg. 34 e brochure allegata)
In caso di diminuzione dell'erogazione pulire il filtro situato tra la doccetta
ed il flessibile.
PROCEDURA (vedi pagg. 34)
⁄ Hansgrohe raccomanda, di mattina oppure dopo lunghi tempi di stagna-
zione, di non utilizzare il primo mezzo litro come acqua potabile.
⁄ Non ruotare la bocca girevole più di 360º o il raccordo verrà danneg-
giato.
TARATURA (vedi pagg. 33)
Regolazione del limitatore di erogazione d'acqua calda. Un limitatore di
erogazione di acqua calda in combinazione con le caldaie istantanee non
è consigliabile.
Non utilizzare silicone contenente acido acetico!
DESCRIZIONE SIMBOLO
INDICAZIONI SULLA SICUREZZA
Durante il montaggio, per pevitare ferite da schiacciamento e da taglio bisogna
indossare guanti protettivi.
Attenzione! Compensare le differenze di pressione tra i collegamenti dell'acqua
fredda e dell'acqua calda.
ISTRUZIONI PER IL MONTAGGIO
⁄ Prima del montaggio è necessario controllare che non ci siano stati danni durante
il trasporto. Una volta eseguito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
⁄ Montare, lavare e controllare tubature e rubinetteria rispettando le norme correnti.
⁄ Vanno rispettate le direttive di installazione nazionali vigenti nel rispettivo paese.
DATI TECNICI
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 – 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C ⁄ 4 min
Il prodotto è concepito esclusivamente per acqua potabile!
IT
SEGNO DI VERIFICA (vedi pagg. 36

06
MONTAJE (ver página 31)
PROBLEMA CAUSA SOLUCIÓN
⁄ Manecilla va dura ⁄ cartucho dañado ⁄ cambiar el cartucho
⁄ Grifo pierde agua ⁄ cartucho dañado ⁄ cambiar el cartucho
⁄ Pérdida de agua en el set de fijación ⁄ Conexión flexible mal atornillada al cuerpo del caño. ⁄ Apretar a mano la conexión flexible
⁄ Daños en la junta de la conexión flexible ⁄ cambiar juntas
⁄ Temperatura del agua caliente demasiado baja ⁄ tope de agua caliente mal ⁄ ajustar tope
REPUESTOS (ver página 36)
OPCIONAL (no incluido en el suministro)
Llave para desmontar #95910000 (ver página 36)
DIAGRAMA DE CIRCULACIÓN (ver página 35)
 Chorro de lluvia
 Chorro de ducha
DIMENSIONES (ver página 35)
MANTENIMIENTO (ver página 34)
Las válvulas anti-retorno tienen que ser controladas regularmente según la
norma DIN EN 1717, en acuerdo con las regulaciones nacionales o regiona-
les (una vez al año, por lo menos).
LIMPIAR (ver página 34 y folleto anexo)
En el caso que se redusera el caudal deberá limpiarse el filtro situado entre
la ducha de mano y el tubo.
MANEJO (ver página 34)
⁄ Hansgrohe recomienda no utilizar el primer medio litro como agua pota-
ble por las mañanas o tras un largo periodo de inactividad.
⁄ No girar el caño més de 360º o el flexo podría resultar dañado.
AJUSTE (ver página 33)
Ajuste del límite de agua caliente. En combinación con calentadores conti-
nuos no es recomendable utilizar un bloqueo de agua caliente.
No utilizar silicona que contiene ácido acético!
DESCRIPCIÓN DE SÍMBOLOS
INDICACIONES DE SEGURIDAD
Durante el montaje deben utilizarse guantes para evitar heridas por aplastamiento
o corte.
Grandes diferencias de presión en servicio entre agua fría y agua caliente deben
equilibrarse.
INDICACIONES PARA EL MONTAJE
⁄ Antes del montaje se debe examinarse el producto contra daños de transporte.
Después de la instalación no se reconoce ningún daño de transporte o de super-
ficie.
⁄ Los conductos y la grifería deben montarse, lavarse y comprobarse según las
normas vigentes.
⁄ Es obligatorio el cumplimiento de las directrices de instalación vigentes en el país
respectivo.
DATOS TÉCNICOS
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 – 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C ⁄ 4 min
El producto ha sido concebido exclusivamente para agua potable.
ES
MARCA DE VERIFICACIÓN (ver página 36
