Axor Montreux 16513XX1 Installation guide

Installation Instructions / Warranty
Montreux
16513XX1
Montreux
16523XX1
Montreux
16514XX1
Montreux
16524XX1

2
*Please know and follow all applicable local plumbing codes when setting the temperature on the water heater.
* Vous devez connaître et respecter tous les codes de plomberie locaux applicables pour le réglage de la température
du chauffe-eau.
*Debe conocer y cumplir todos los códigos locales aplicables para ajustar la temperatura del calentador de agua.
Recommended water
pressure
Pression d’eau recommandée Presión recomendada
en servicio
15 - 75 psi
Max. water pressure Pression d’eau maximum Presión en servicio max. 145 psi
Recommended hot
water temp.
Température recommandée
d'eau chaude
Temperatura recomen-
dada del agua caliente
120� - 140� F*
Max. hot water temp Température maximum d'eau
chaude
Temperatura del agua
caliente max.
176�F*
Flow rate Capacité nominale Caudal máximo 1.5 gpm
Hole size in mounting
surface -- spout
Dimension du trou dans la
surface de montage -- bec
Tamaño del oricio en
la supercie de montaje
-- caño
1⅜"
Hole size in mounting
surface -- valves
Dimension du trou dans la
surface de montage -- robi-
nets
Tamaño del oricio en
la supercie de montaje
-- válvulas
1¼"
Max. depth of mount-
ing surface
Profondeur maximale de la
surface de montage
Profundidad máxima de
la supercie de montaje
1⅝"

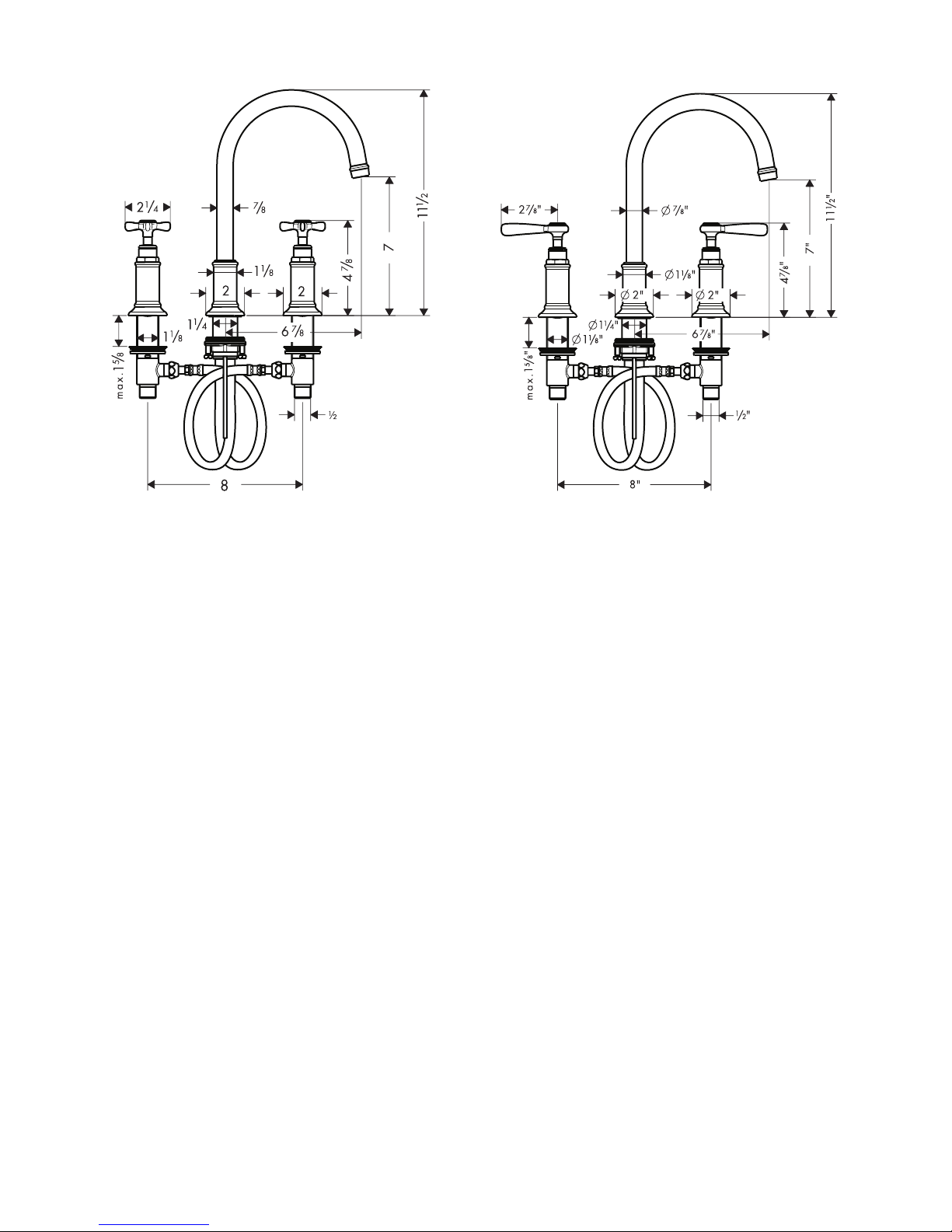

Technical Information / Données techniques / Datos tecnicos
16513XX1 16514XX1

3
Consideraciones para la instalación
Para obtener mejores resultados, la
instalación debe estar a cargo de un plomero
profesional matriculado.
Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese
de tener las herramientas y los insumos
necesarios para completar la instalación.
•
•
Este grifo requiere tuberías de suministro de
agua caliente y fría de ½” (no incluidas).
Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.
•
•
Installation Considerations
For best results, Hansgrohe recommends that
this unit be installed by a licensed, profes-
sional plumber.
Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
•
•
This faucet requires ½" hot and cold supply
lines (not included).
Keep this booklet and the receipt (or other
proof of date and place of purchase) for
this product in a safe place. The receipt is
required should it be necessary to request
warranty parts.
•
•
À prendre en considération pour l’installation
Pour de meilleurs résultats, Hansgrohe re-
commande que ce produit soit installé par un
plombier professionnel licencié.
Veuillez lire attentivement ces instructions
avant de procéder à l’installation. Assurez- Assurez-Assurez-
vous de disposer de tous les outils et du
matériel nécessaires pour l’installation.
•
•
Ce robinet requiert des conduites d’alimenta-
tion d’eau chaude et d’eau froide de ½ po
(non comprises).
Conservez ce livret et le reçu (ou une autre
preuve sur laquelle gurent la date et l’endroit
de l’achat) pour ce produit dans un endroit
sûr. Le reçu est requis si vous commandez des
pièces sous garantie.
•
•
16523XX1 16524XX1

4
English
Installation

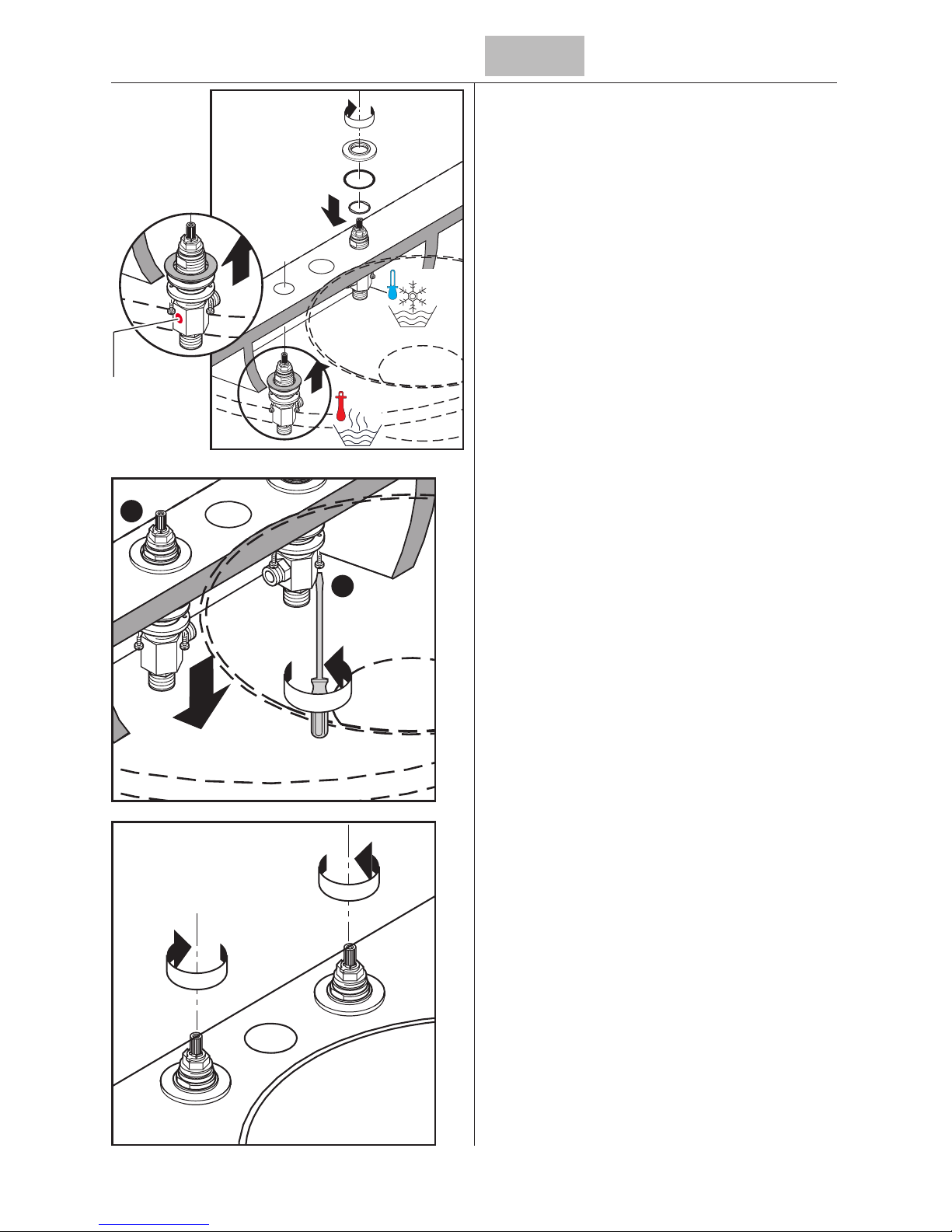

For proper operation of the faucet, the hot valve
must be on the left, and the cold valve must be on
the right.
Install the mounting nut, metal washer, and ber
washer on the valve.
Push the valve up through the hole in the mounting
surface (1).
Install the stop ring and mounting ring (2).
Rest the valve on the mounting surface (1).
Tighten the mounting nut and the tensioning
screws (2).
Turn the valve stems to the “o” position.
red
rouge
rojo
1
2

5
Français Español
Installation
Installez la valve de l’eau chaude à gauche et
celle de l’eau froide à droite.
Installez l’écrou de montage, la rondelle métalli-
que et la rondelle en bre sur la valve.
Poussez la valve vers le haut au travers du trou de
la surface de montage (1).
Installez la bague de retenue sur la valve. Ins- Ins-Ins-
tallez l’anneau de montage (2). La bague de La bague deLa bague de
retenue maintiendra l’anneau de montage à la
bonne hauteur.
Déposez la valve sur la surface de montage (1).
Serrez l’écrou de montage et les vis de
serrage(2).
Instalación
Para que el grifo funcione correctamente, el sumin-
istro de agua caliente debe estar a la izquierda y
el de agua fría a la derecha.
Coloque la tuerca de montaje y las arandelas
metálica y de bra en la válvula.
Inserte la válvula hacia arriba a través de la
supercie de montaje (1).
Instale el aro de sellado y el aro de montaje (2).
Apoye la válvula en la supercie de montaje (1).
Apriete la tuerca de montaje con la mano (2).
Apriete los tornillos con un destornillador.
Fermez les valves. Gire los vástagos de las válvulas a la posición
cerrada.

6
English

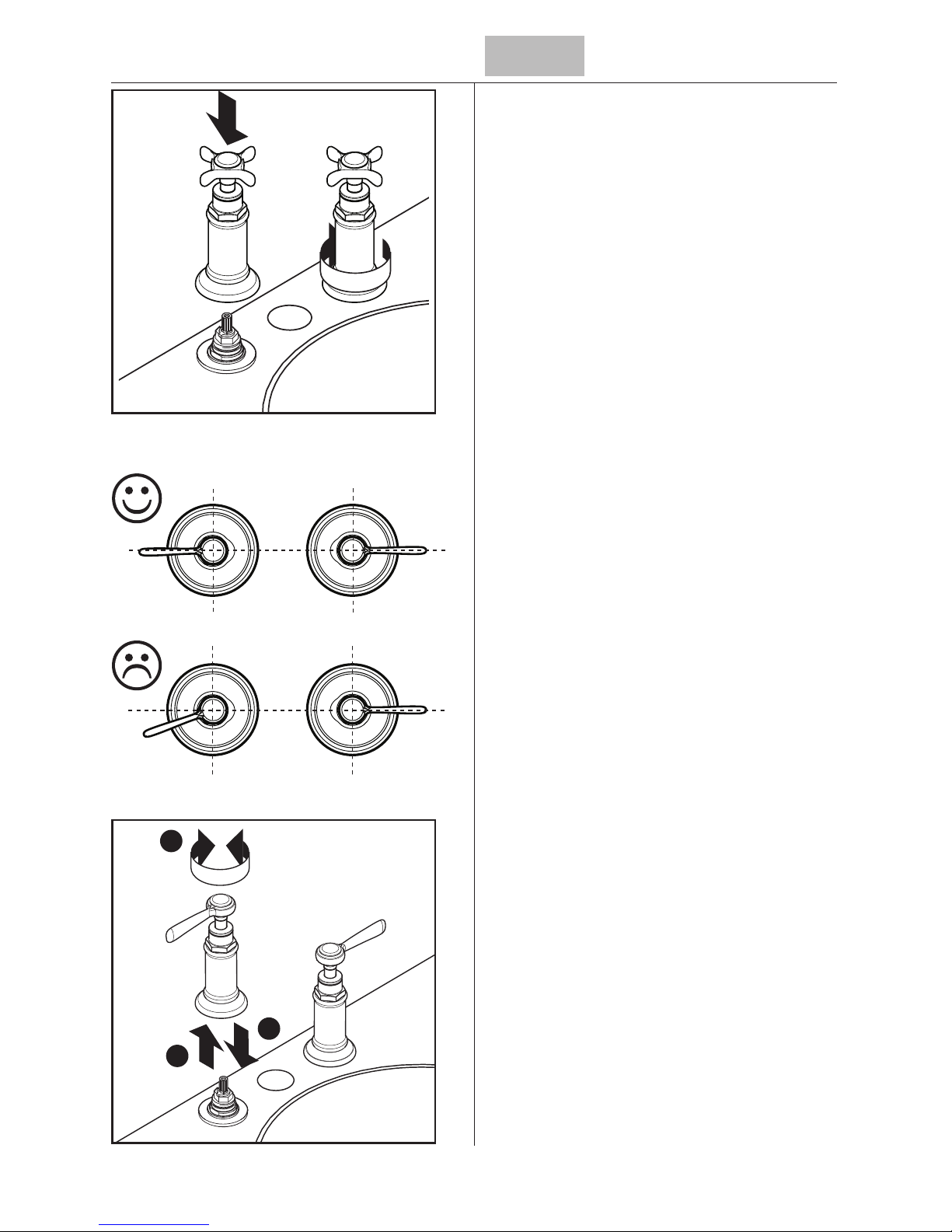

Place the handle over the valve. Thread the
ange to the mounting ring.
16514/16524XX1 only:
The handles should be parallel to the basin.
If not, remove, reposition, and reinstall the handle.
1
2
3

7
Français Español
Installez les poignées. Tournez la cloche de la
poignée dans le sens horaire pour qu’elle se visse
sur la tige de la valve.
Instale las manijas.
Fije la manija a la válvula girando el escudo en
sentido horario.
16514/16524XX1 seulement:
Les poignées doivent être parallèles à la cuvette.
Au besoin, retirez, tournez, et reinstallez la
poignée.
16514/16524XX1 sólo:
Las manijas deben quedar paralelas al lavatorio.
Si fuera necesario, reinstale la manija.

8
English

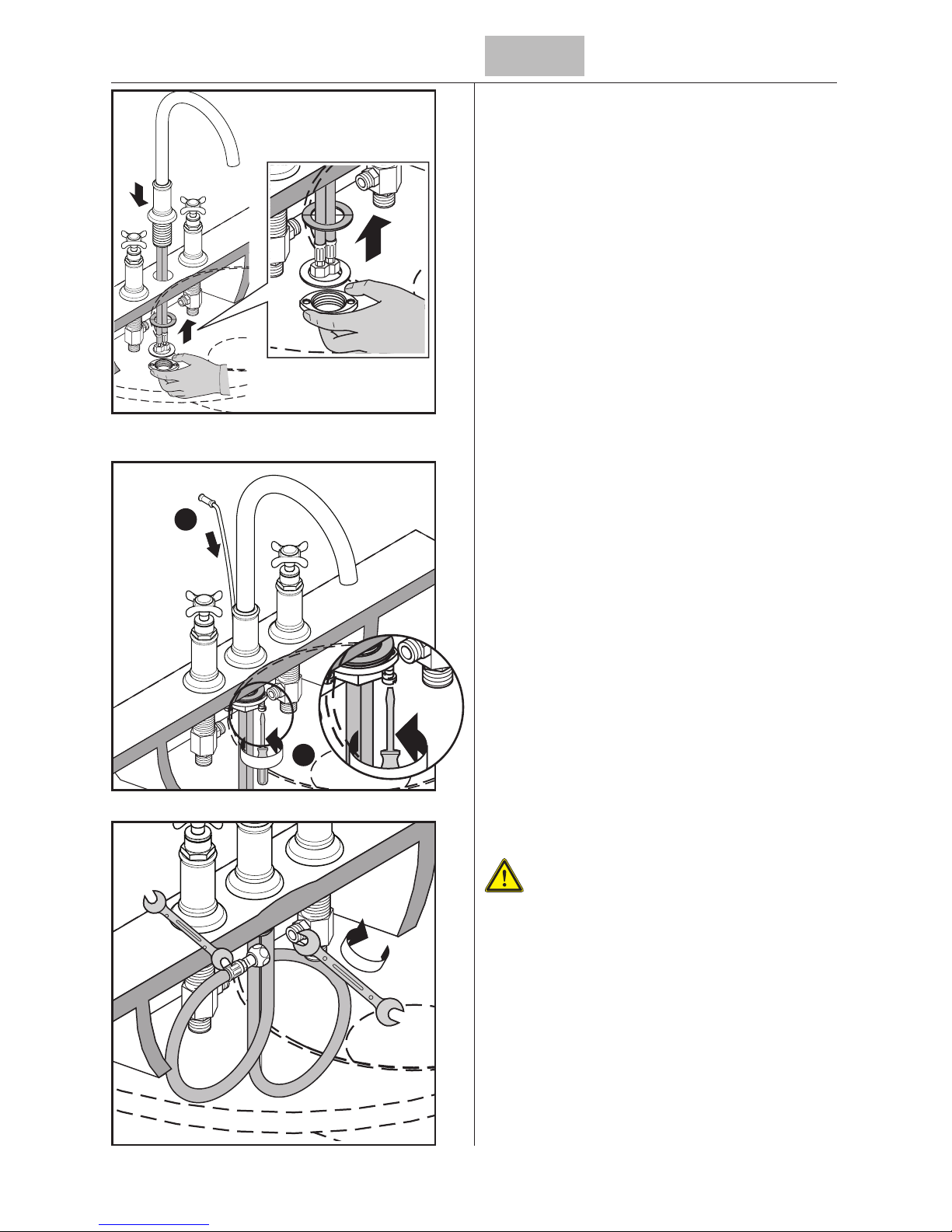

Tighten the tensioning screws (1).
Install the pull rod (2).
Install the connecting hoses on the valves.
Use two wrenches. Do not
allow the hoses to twist.
Connect the valves to the supply stops using ½
supply lines and nuts (not included).
All models:
Place the spout on the mounting surface.
Install the friction washer, metal washer and
mounting nut.
Tighten the mounting nut by hand.
1
2

9
Français Español
Serrez les vis de serrage (1). les vis de serrage (1).
Installez la tirette (2).
Installez les tuyaux de raccordement sur les
valves.
Serrez fermement l’écrou à l’aide de deux clés.
Faites en sorte que le
tuyau de raccordement ne
s’entortille pas.
Installez les conduites d’alimentation de ½ po
(non comprises).
Apriete las tornillos (1).
Instale el tirador (2).
Conecte las mangueras a las válvulas.
Apriete las tuercas de la manguera con dos
llaves, como se muestra.
No permita las mangueras
se retuerzan.
Instale las tuberías de suministro de ½" (no inclu-
idas) en las válvulas de agua caliente y fría.
Tous les modèles:
Placez le bec sur la surface de montage.
Installez la rondelle métallique, la rondelle en
bre, et l’écrou de montage.
Serrez l’écrou de montage.
Todos modelos:
Apoye el suministro en la supercie de montaje.
Instale las arandelas metálica y de bra y la
tuerca de montaje.
Apriete la tuerca de montaje.

10
English

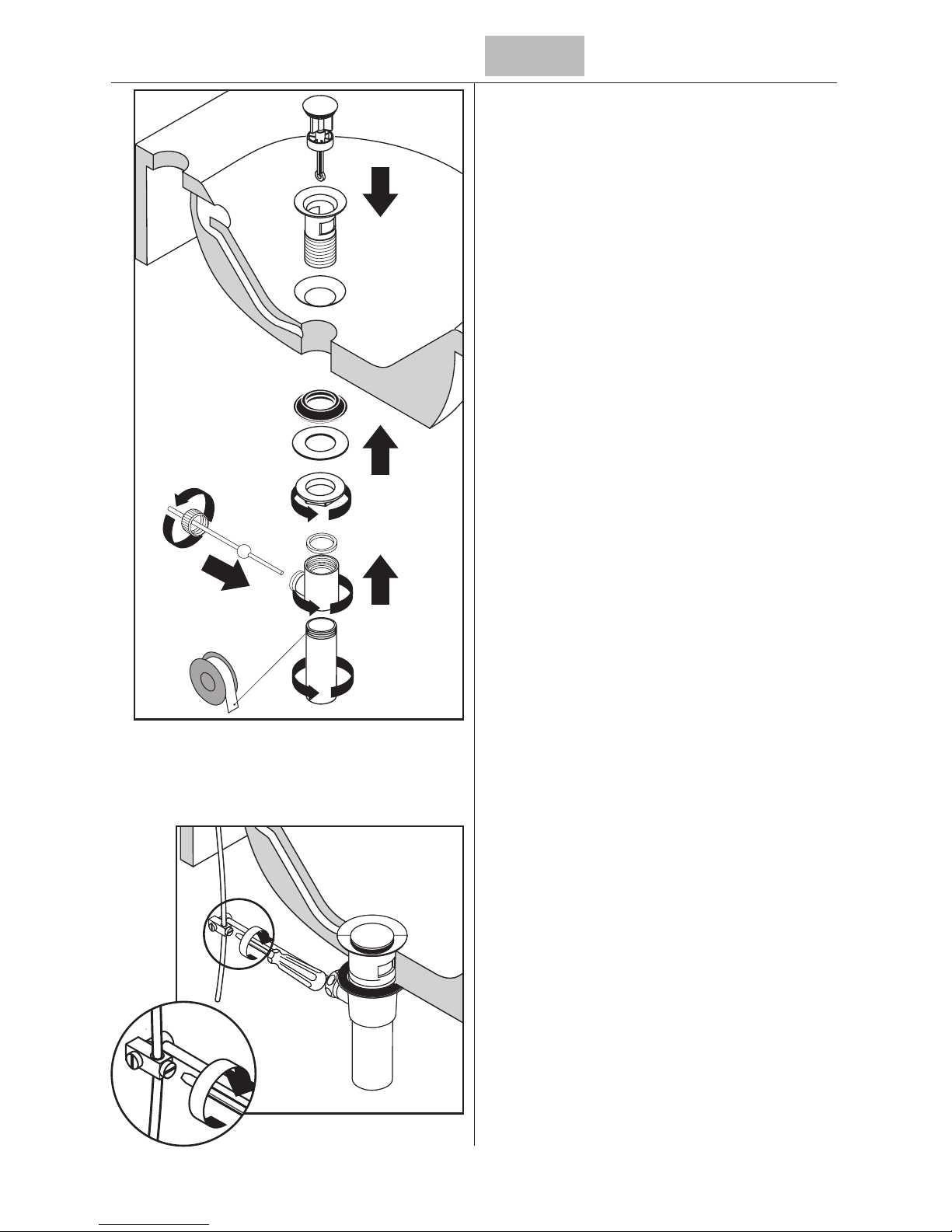

Install the pop-up drain
Remove the plunger.
Unscrew the ange from the tee.
Unscrew the tailpiece from the tee.
Wrap the tailpiece threads with Teon tape. Install
the tailpiece on the tee.
Install the sealing gasket on the ange.
Rest the ange in the sink outlet.
Install the mack gasket, friction ring and retainer
nut on the ange.
Install the tee and tailpiece on the ange.
Tighten the retainer nut.
Place the plunger in the drain.
Install the ball rod so that the end goes through
the loop in the bottom of the plunger.
Install and hand tighten the pivot ball nut.
Connect the swivel connector to the end of the
ball rod.
Connect the swivel connector to the end of the
pull rod.
Test the drain. Reposition the swivel connector if
necessary.
Tighten the swivel connector screws.
