Axor Edge 46760001 Instruction Manual

INSTALLATIONINSTALLATION
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
AXOR Edge
46750001 ⁄ 46751001
AXOR Edge
46760001 ⁄ 46761001

2
ENGLISH
TECHNICAL INFORMATION
Water pressure
Recommended 15 - 75 PSI (0.1 - 0.5 MPa)
Maximum 145 PSI (1 MPa)
Hot water temp.
Recommended 120°-140° F (48° - 60° C)*
Maximum 158°F (70° C)*
Flow rate @ 44 PSI 5.9 GPM (22.3 l/min)
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
INSTALLATION CONSIDERATIONS
⁄ For best results, Hansgrohe recommends that this unit
be installed by a licensed, professional plumber.
⁄ Please read over these instructions thoroughly
before beginning installation. Make sure that you
have all tools and supplies needed to complete the
installation.
⁄ This trim is for use with iBox Universal Plus model
01850181 (not included).
#46750001, 46751001 only: Only one
outlet on the iBox can be plumbed. The
second outlet must be sealed with a
plug. Do not use this trim if both outlets
are plumbed.
#46760001, 46761001 only: Both
outlets on the iBox must be plumbed.
Do not use this trim if only one outlet is
plumbed.
⁄ To prevent scald injury, the maximum output
temperature of the shower valve must be no higher
than 120°F (49° C). In Massachusetts, the maximum
output temperature can be no higher than 112°F
(44° C).
⁄ This product is for use with shower heads rated at
1.1 GPM (4.2 L/min) or higher.
⁄ Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.

3
FRANAIS
DONNÉES TECHNIQUES
Pression d’eau
recommandée 15 - 75 PSI (0.1 - 0.5 MPa)
maximum 145 PSI (1 MPa)
Température d’eau chaude
recommandée 120°-140° F (48° - 60° C)*
maximum 158°F (70° C)*
Capacité nominale 5.9 GPM (22.3 l/min)
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À PRENDRE EN CONSIDÉRATION POUR L’INSTALLATION
⁄ Pour de meilleurs résultats, Hansgrohe recommande
que ce produit soit installé par un plombier profes-
sionnel licencié.
⁄ Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
⁄ Ce dispositif requiert une pièce intérieure 01850181.
N° 46750001, 46751001 uniquement :
Une seule sortie de l’iBox peut être rac-
cordée. La deuxième sortie doit être ob-
turée à l’aide d’un bouchon. N’utilisez
pas cette garniture si les deux sorties
sont raccordées.
N° 46760001, 46761001 uniquement :
Les deux sorties de l’iBox doivent être
raccordées. N’utilisez pas cette garni-
ture si une seule sortie est raccordée.
⁄ Pour empêcher des blessures par ébouillantement,
la température de sortie maximale du robinet de
douche ne doit pas excéder 120°F (49° C). Au
Massachusetts, la température de sortie maximale
du robinet de douche ne doit pas excéder 112°F
(44° C).
⁄ Ce produit devrait être seulement utilisé avec les pom-
mes de douche évaluées à 1.1 GPM (4.2 L/min) ou
plus.
⁄ Conservez ce livret et le reçu (ou une autre preuve
sur laquelle figurent la date et l’endroit de l’achat)
pour ce produit dans un endroit sûr. Le reçu est
requis si vous commandez des pièces sous garantie.

4
ESPAÑOL
DATOS TECNICOS
Presión en servicio
recomendada 15 - 75 PSI (0.1 - 0.5 MPa)
max. 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (48° - 60° C)*
max. 158°F (70° C)*
Caudal máximo 5.9 GPM (22.3 l/min)
* Debe conocer y cumplir todos los códigos locales apli-
cables para ajustar la temperatura del calentador de agua.
CONSIDERACIONES PARA LA INSTALACIÓN
⁄ Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
⁄ Antes de comenzar la instalación, lea estas instruc-
ciones detenidamente. Asegúrese de tener las herra-
mientas y los insumos necesarios para completar la
instalación.
⁄ La unidad requiere una pieza interior de válvula
01850181.
#46750001, 46751001 únicamente:
Solo se puede conectar una de las
salidas del iBox. El segundo orificio de
salida debe sellarse con un tapón. No
usar esta pieza si ambas salidas están
conectadas.
#46760001, 46761001 únicamente: Se
deben conectar ambas salidas del iBox.
No usar esta pieza si solo una de las
salidas está conectada.
⁄ Para evitar escaldaduras, la máxima temperatura de
salida de la válvula de la ducha no debe exceder
los 120°F (49° C). En Massachusetts, la máxima
temperatura de salida de la válvula de la ducha no
debe exceder los 112°F (44° C).
⁄ Este producto debe ser utilizado sólo con alcacho-
fas de la ducha valoradas en 1.1 GPM (4.2 L/min)
o más.
⁄ Mantenga este folleto y el recibo (u otro compro-
bante del lugar y fecha de compra) de este pro-
ducto en lugar seguro. El recibo se requiere en caso
de ser necesario solicitar piezas bajo garantía.

5
AXOR Edge
46750001 ⁄ 46751001
AXOR Edge
46760001 ⁄ 46761001
TOOLS REQUIRED / OUTILES UTILES /
HERRAMIENTAS ÚTILES
Ø1⅞"
(48 mm)
1⅛" (28 mm)
6¾"/6¾"
(172/172 mm)
⅜" (10 mm)
2⅞"
(74 mm)
Ø1⅜"
(36 mm)
2"-3⅛"
(52-80 mm)
Ø1⅞"
(48 mm)
1⅛" (28 mm)
6¾"/6¾"
(172/172 mm)
⅜" (10 mm)
2⅞"
(74 mm)
Ø1⅜"
(36 mm)
2"-3⅛"
(52-80 mm)
2⅛"
(54 mm)
6¾" (172 mm)
2"
(50 mm)
1⅞"
(48 mm)
2⅛"
(54 mm)
6¾" (172 mm)
2"
(50 mm)
1⅞"
(48 mm)
27 mm 2 mm
3 mm
4 mm

6
AXOR Edge
46750001 ⁄ 46751001
AXOR Edge
46760001 ⁄ 46761001

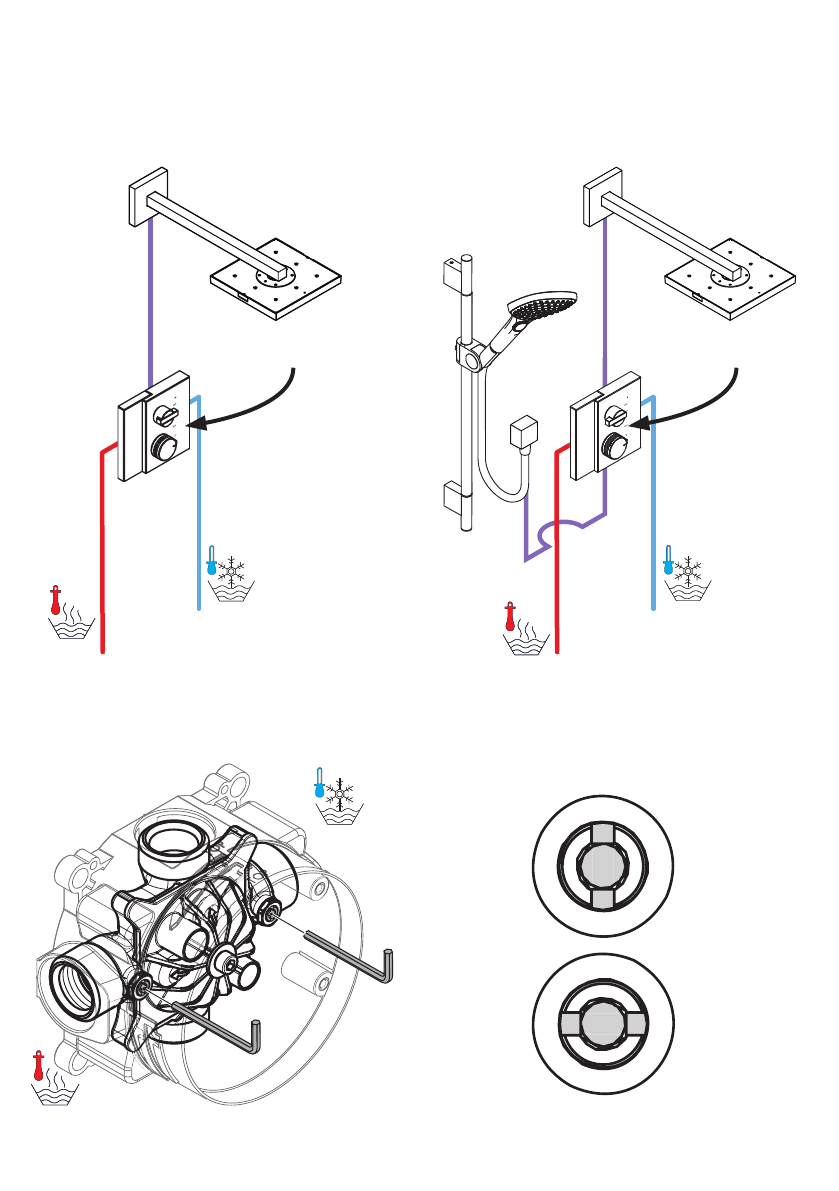

INSTALLATION SUGGESTIONS / SUGGESTIONS D'INSTALLATION /
SUGERENCIAS PARA LA INSTALACIÓN
SERVICE STOPS / BUTÉES D’ARRÊT D’ISOLATION / CIERRES
DE SERVICIO
01850181 + 4676000101850181 + 46750001
outlet 1 outlet 2
closed
ferme
cerrado
open
ouvert
abierto
4 mm
4 mm

7
ENGLISH FRANAIS ESPAÑOL

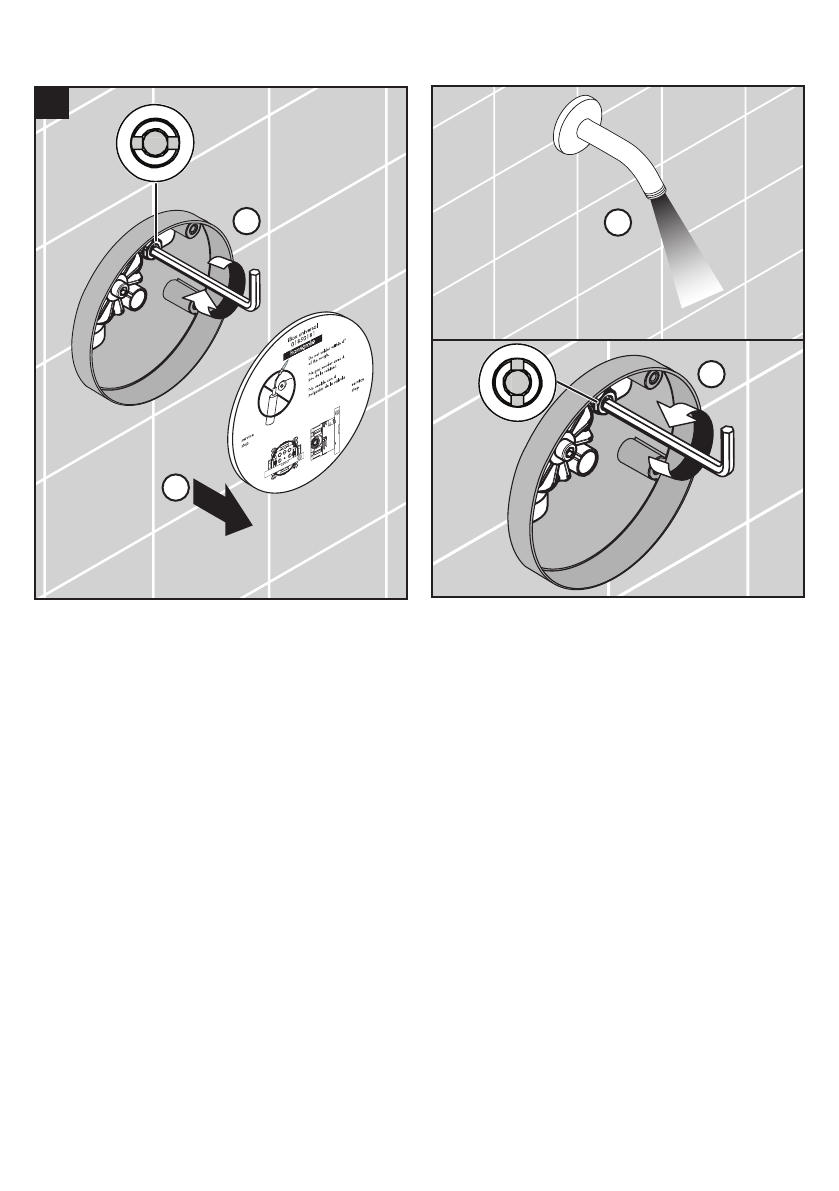

46750001 / 46751001 only:
Remove the dust cover.
Open the stops using a 4 mm
Allen wrench.
Allow the hot and cold supplies
to flush for at least 5 minutes.
46750001 / 46751001 seulement:
Retirez l’étiquette.
Ouvrez l’eau à les butées d'arrêt
d'isolation à l’aide d’une clé
hexagonale de 4 mm.
Rincez les conduites de l’eau
pour au moins 5 minutes.
46750001 / 46751001 solamente:
Retire la etiqueta.
Abra los pasos del agua en los
cierres de servicios con una llave
Allen de 4 mm.
Lave los suministros de agua para
por lo menos cinco minutos.
FLUSH THE HOT AND COLD SUPPLIES / RINCEZ LES CONDUITES D’ALIMENTATION DE L’EAU
CHAUDE ET DE L’EAU FROIDE / LAVE LOS SUMINISTROS FRÍO Y CALIENTE - 46750001, 46751001
90°
90°
90°
1 2
4 mm
>5 min
>5 min
1
2

8
ENGLISH FRANAIS ESPAÑOL
46760001 / 46761001 only:
Remove the dust cover.
Open the cold stop.
46760001 / 46761001 seulement:
Retirez l’étiquette.
Ouvrez l’eau froide à la butée
d'arrêt d'isolation.
46760001 / 46761001 seulement:
Retire la etiqueta.
Abra el paso del agua fría en el
cierre de servicio.
Allow the cold supply to flush for
at least five minutes.
Close the cold stop.
Rincez le conduite de l’eau froide
pour au moins 5 minutes.
Fermez l'eau froide à la butée
d'arrêt d'isolation.
Lave el suministro de agua fría
para por lo menos cinco minutos.
Cierre el paso del agua fría en el
cierre de servicio.
FLUSH THE HOT AND COLD SUPPLIES / RINCEZ LES CONDUITES D’ALIMENTATION DE L’EAU
CHAUDE ET DE L’EAU FROIDE / LAVE LOS SUMINISTROS FRÍO Y CALIENTE - 46760001, 46761001
90°
90°
1
> 5 min
4 mm
4 mm
1
23
4

9
ENGLISH FRANAIS ESPAÑOL

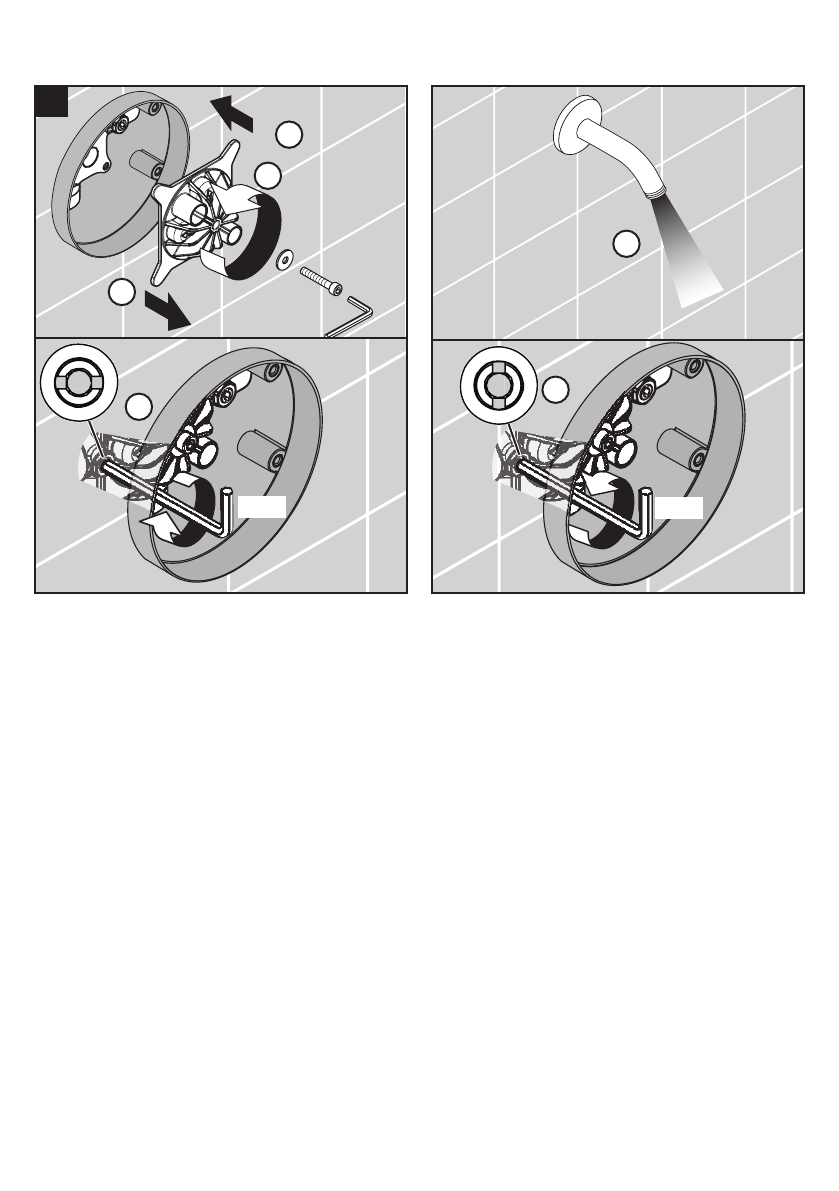

Remove the flushing block. Turn it
90° and reinstall.
Open the hot stop.
Allow the hot supply to flush for
at least 5 minutes.
Close the hot stop.
Retirez la vis de la pièce
d’insertion affleurante. Tournez-le
à 90°, et réinstallez-le.
Ouvrez l’eau chaude à la butée
d'arrêt d'isolation.
Rincez le conduite de l’eau
chaude pour au moins 5 minutes.
Fermez l'eau chaude.
Retire el inserto de lavado. Gírelo
90° y reinstálelo.
Abra el paso del agua caliente
en el cierre de servicio.
Lave el suministro de agua
caliente para por lo menos cinco
minutos.
Cierre el paso del agua caliente
en el cierre de servicio.
90° 90°
2
> 5 min
5 mm
4 mm 4 mm
1
2
3
4
5
6

10
ENGLISH FRANAIS ESPAÑOL
INSTALLATION / INSTALLATION / INSTALACIÓN
Make sure that the stops are
closed.
Cut the plaster shield so that
it extends ¹⁄₁₆" - ⅛" from the
finished wall surface.
Remove the flush insert screw
using a 5 mm Allen wrench .
Remove the flush insert and
the seals.
Dry the inside of the rough
using a soft cloth.
 Seal the wall around
the plaster shield with
waterproof sealant .
Failure to seal the wall
can lead to possible water
damage.
Assurez-vous que les butées
d’arrêt sont fermées.
Coupez le protecteur de façon à
ce qu’une partie de ¹⁄₁₆ à ⅛ po
soit à l’extérieur de la surface du
mur fini.
Retirez la vis de la pièce d’insertion
affleurante à l’aide d’une clé hex-
agonale de 5 mm. Retirez la pièce
d’insertion affleurante et les joints
d’étanchéité.
Séchez l’intérieur de la pièce inté-
rieure à l’aide d’un chiffon doux.
 Scellez le mur autour du
protecteur à l’aide d’un
agent d’étanchéité.
Si le mur n’est pas scellé, l’eau
pourrait éventuellement causer
des dommages.
Asegúrese de que las llaves de
paso estén cerradas.
Corte el protector de yeso de
modo que sobresalga ¹⁄₁₆" - ⅛"
de la superficie de la pared
terminada.
Quite los tornillos del inserto de
lavado con una llave Allen de 5
mm. Retire el inserto de lavado y
los sellos.
Seque el interior de la pieza con
un paño suave.
 Selle la pared alrededor
del protector de
yeso con un sellador
impermeable.
Si no se sella la pared, pueden pro-
ducirse daños por acción del agua.
¹⁄₁₆"-⅛"
1-2 mm
12
5 mm
1
1
2
2
3
3

11
ENGLISH FRANAIS ESPAÑOL

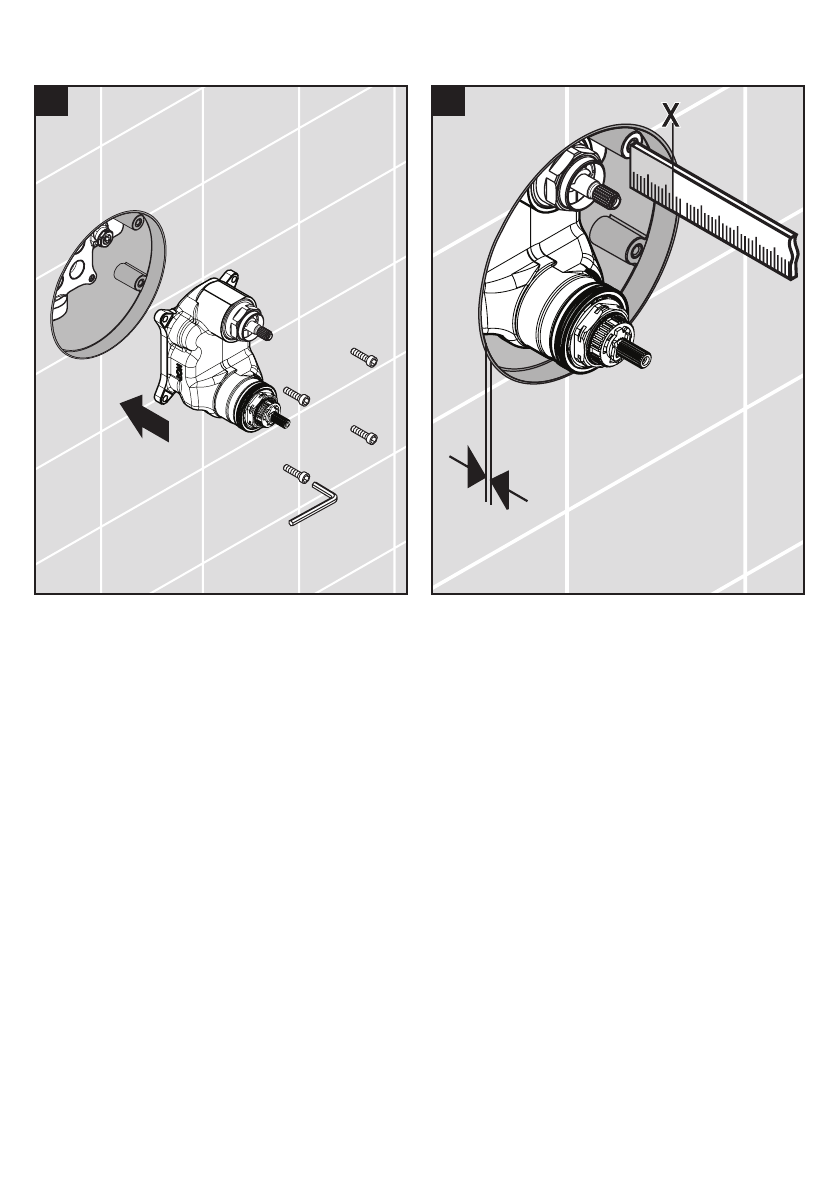

Insert the function block.
Tighten the function block
screws.
Measure the distance from
the front of the plaster shield
to one of the screw-in flanges
("X").
Insérez le bloc de fonction.
Serrez les vis du bloc de fonction.
Mesurez la distance séparant
la partie avant du protecteur et
l’une des brides à visser (« X »).
Inserte el bloque de función.
Ajuste los tornillos del bloque de
función.
Mida la distancia desde el frente
del protector de yeso hasta una
de las bridas del tornillo (“X”).
¹⁄₁₆"-⅛"
1-2 mm
3 4
4 mm
3.6 ft-lb
5 Nm

12
ENGLISH FRANAIS ESPAÑOL

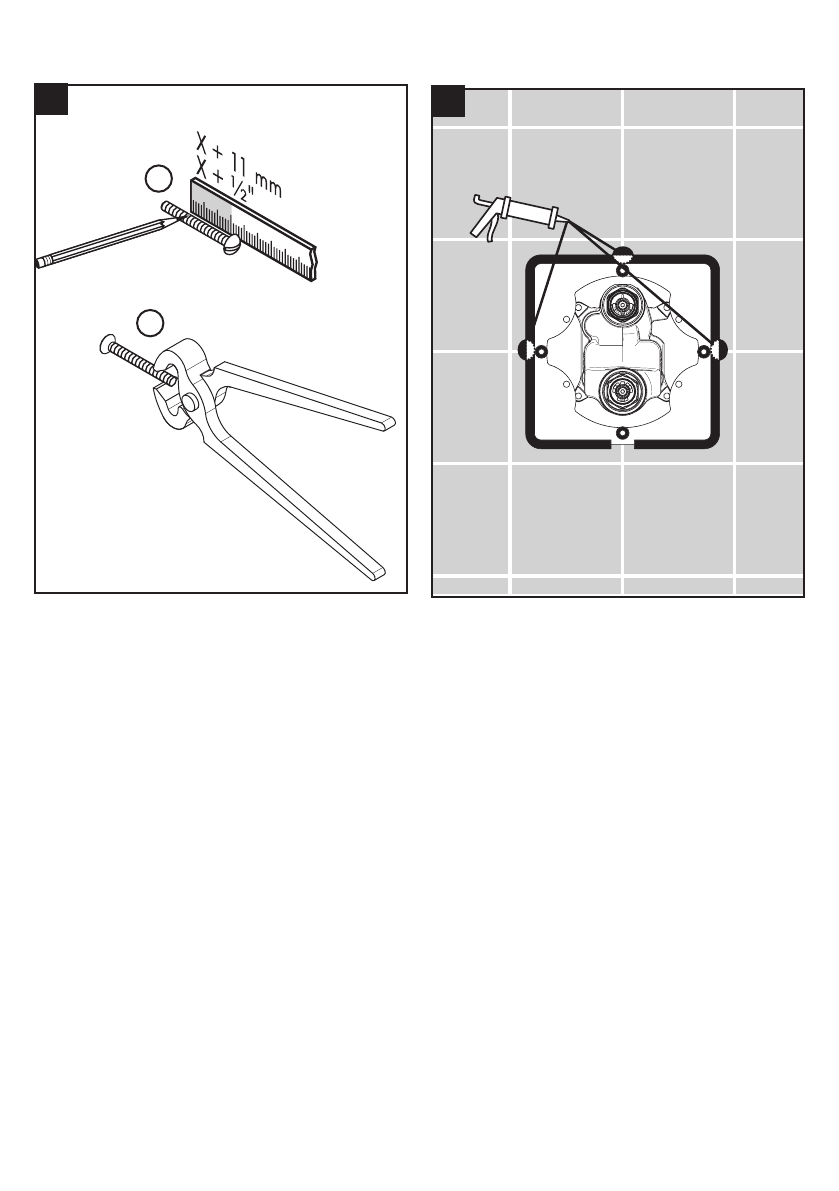

Add ½" (11 mm) to this
measurement.
Cut each screw so that it is X
+ ½" (X + 11 mm) long.
Place a small amount of caulk
at the top and side grout
lines where the carrier plate
wll rest.
Ajoutez ½ po (11 mm) à cette
mesure.
Coupez chaque vis de façon
à ce qu’elle mesure X + ½ po
(X + 11 mm) de long.
Appliquez une petite quantité
de matériau de calfeutrage aux
lignes de coulis sur le dessus
et les côtés, aux endroits où la
plaque-support reposera.
Sume ½" (11 mm) a esta
medida.
Corte cada tornillo para que
tengan una longitud de X + ½"
(X + 11 mm).
Coloque una pequeña cantidad
de masilla en la parte superior
y en los laterales de las líneas
de lechada de cemento donde
se va a asentar la placa del
portador.
56
1
2

13
ENGLISH FRANAIS ESPAÑOL
Install the carrier plate
so that the notch is at the
bottom.
Install the carrier plate
screws.
Open the stops.
Installez la plaque-support de
façon à ce que l’encoche soit
vers le bas.
Installez les vis de la
plaque-support.
Ouvrez les robinets d’arrêt.
Instale la placa del portador de
manera que la ranura quede en
la parte inferior.
Coloque los tornillos de la placa
del portador.
Abra las llaves de paso.
Install the adapter bushing. Installez la bague d’adaptateur. Instale el casquillo del
adaptador.
90°
90°
7 8
0.07 ft-lb
(0.1 Nm)
1
2
3

14
ENGLISH FRANAIS ESPAÑOL

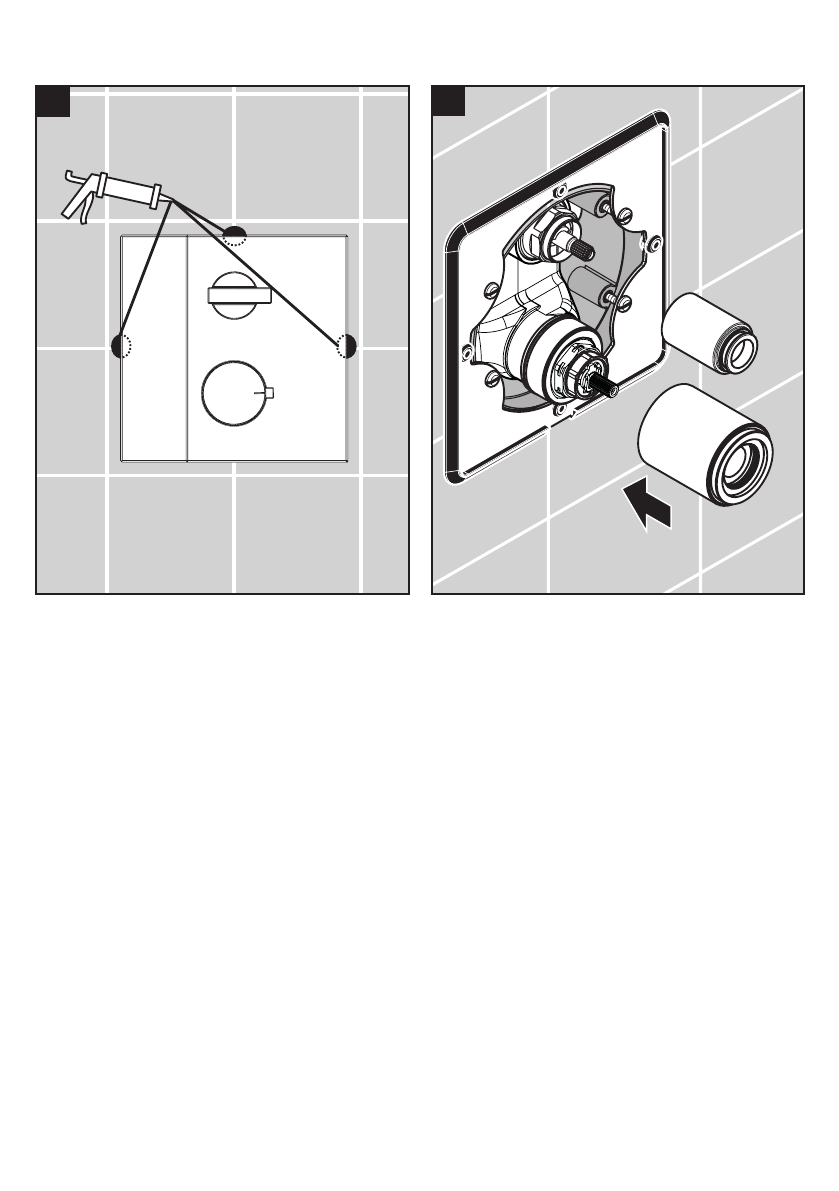

Place a small amount of caulk
at the top and side grout
lines where the escutcheon
will rest.
Appliquez une petite quantité de
matériau de calfeutrage aux lig-
nes de coulis sur le dessus et les
côtés, aux endroits où l’écusson
reposera.
Coloque una pequeña cantidad
de masilla en la parte superior y
en los laterales de las líneas de
lechada de cemento donde se
va a asentar el escudo.
Install the sleeves. Installez les gaines. Installez les gaines.
109

15
ENGLISH FRANAIS ESPAÑOL

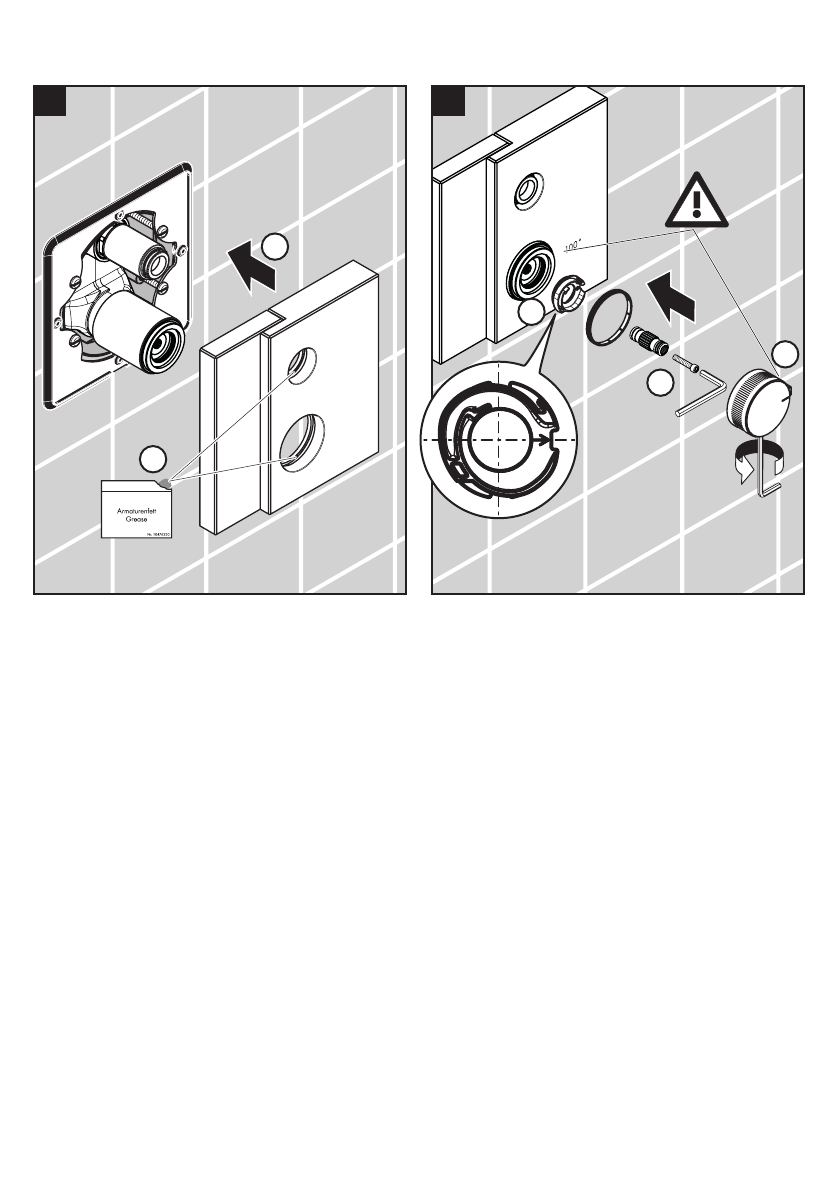

Lightly lubricate the o-rings
on the escutcheon using white
grease.
Install the escutcheon.
Install the safety set, aligned
as shown in the diagram.
Install the glide ring.
Install the stem adapter and
the screw.
Snap the handle into place
with the override button next
to the 100° marking.
Tighten the screw.
Lubrifiez légèrement les joints
toriques sur l’écusson en utilisant
de la graisse blanche.
Installez l’écusson.
Installez l’ensemble de sécurité,
aligné comme sur le schéma.
Installez l’anneau de glissement.
Installez l’adaptateur de tige
avec la vis.
Enclenchez la poignée en place
avec le bouton de surpassement
près de la marque 100°.
Serrez le vis.
Lubrique ligeramente los retenes
anulares del escudo con grasa
blanca.
Instale el escudo.
Instale el equipo de seguridad,
de manera que quede alineado
como se muestra en el dibujo.
Instale el anillo de deslizamiento.
Instale el adaptador de vástago
con el tornillo.
Acople a presión la manija de
manera que el botón de ven-
cimiento se encuentre al lado de
la marca de 100°.
Ajuste el tornillo.
11 12
2 mm
3 mm
3 ft-lb
4 Nm
1
2
3
1
2

16
ENGLISH FRANAIS ESPAÑOL
Install the glide ring. Install
the stem adapter with the
screw.
46750/46751001 only:
Position the handle so that the
long part of the lever points to
the right.
Snap the handle into place.
Tighten the screw.
Installez l’anneau de glissement.
Installez l’adaptateur de tige
avec la vis.
46750/46751001 uniquement :
Positionnez la poignée de façon à
ce que la partie longue du levier
soit orientée vers la droite.
Enclenchez la poignée en place.
Serrez le vis.
Instale el anillo de deslizamiento.
Instale el adaptador de vástago
con el tornillo.
46750/46751001 únicamente:
Coloque la manija de manera
que la parte larga de la palanca
esté orientada hacia la derecha.
Acople a presión la manija para
colocarla en su sitio.
Ajuste el tornillo.
46760/46751001 only:
Position the handle so that the
long part of the lever points
to the left.
Snap the handle into place.
Tighten the screw.
46760/46751001 únicamente:
Coloque la manija de manera
que la parte larga de la palanca
esté orientada hacia la izquierda.
Acople a presión la manija para
colocarla en su sitio.
Ajuste el tornillo.
46760/46751001 uniquement :
Positionnez la poignée de façon à
ce que la partie longue du levier
soit orientée vers la gauche.
Enclenchez la poignée en place.
Serrez le vis.
46750001 ⁄
46751001
46760001 ⁄
467610 01
13a 13b
2 mm
2 mm
3 mm
3 ft-lb
4 Nm
3 mm
3 ft-lb
4 Nm
1
2
3
12
3

17
JUSTIFY THE HANDLE / RÉGLEZ LA POIGNÉE / AJUSTE LA MANIJA
1 2
3
1
2
1
2

18

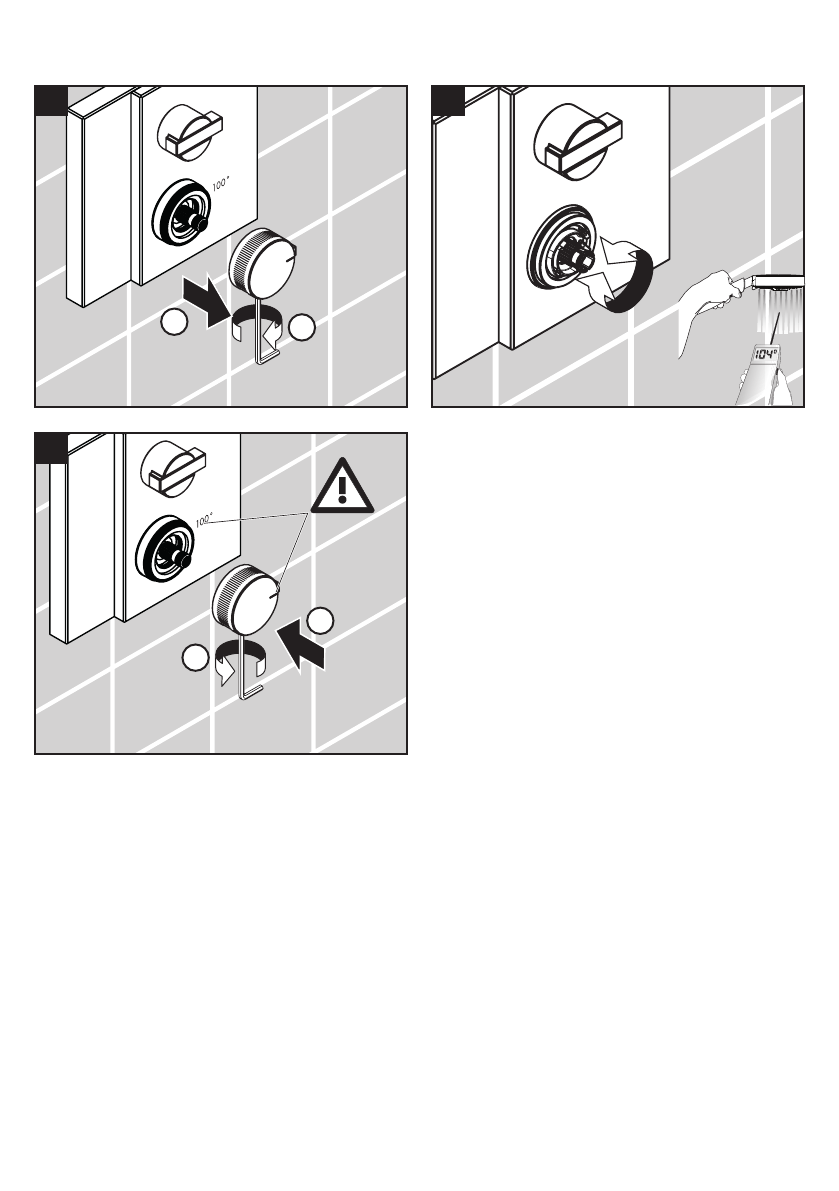

SET THE HIGH TEMPERATURE LIMIT STOP (OPTIONAL) / RÉGLAGE DE LA BUTÉE LIMITE D’EAU
CHAUDE (EN OPTION) / AJUSTE EL TOPE DE LÍMITE DE ALTA TEMPERATURA (OPCIONAL)
1 2
3 4
56
2 mm
2 mm
1
2
3
4
1
2
1
2

19
10 11
46750001 ⁄
46751001 46760001 ⁄
467610 01
79b
9a
8
7
2 mm 2 mm
2 mm
1
2
1
2
1
2

20
AXOR EDGE 46750001 ⁄ 46751001
REPLACEMENT PARTS / PIÈCES DÉTACHÉES / REPUESTOS
> 4¼"
(108 mm)
94073000
94074000
92594000 98282000
98133000
(16x2)
98148000
(43x1.5)
98156000
(36x2)
96525000
(M5x20)
95800000
93605000
98913000
96454000
(M5x55)
93601000
93602000
93603000
95508000
(48x3)
98371000
(29x3)
93595000 (46750001)
93596000 (46751001)
93604000
93594001
93593001
13595000
(25 mm)
not included
non compris
no incluido
