Axor Starck Organic 12410000 Manual

ИНСТРУКЦИЯ
Axor Starck Organic 12410000

INSTALLATION
DE ⁄ Gebrauchsanleitung ⁄ Montageanleitung 02
FR ⁄ Mode d'emploi ⁄ Instructions de montage 03
EN ⁄ Instructions for use ⁄ assembly instructions 04
IT ⁄ Istruzioni per l'uso ⁄ Istruzioni per Installazione 05
ES ⁄ Modo de empleo ⁄ Instrucciones de montaje 06
NL ⁄ Gebruiksaanwijzing ⁄ Handleiding 07
DK ⁄ Brugsanvisning ⁄ Monteringsvejledning 08
PT ⁄ Instruções para uso ⁄ Manual de Instalación 09
PL ⁄ Instrukcja obsługi ⁄ Instrukcja montażu 10
CS ⁄ Návod k použití ⁄ Montážní návod 11
SK ⁄ Návod na použitie ⁄ Montážny návod 12
ZH ⁄ 用户手册 ⁄ 组装说明 13
RU ⁄ Руководство пользователя ⁄
Инструкция по монтажу 14
HU ⁄ Használati útmutató ⁄ Szerelési útmutató 15
FI ⁄ Käyttöohje ⁄ Asennusohje 16
SV ⁄ Bruksanvisning ⁄ Monteringsanvisning 17
LT ⁄ Vartotojo instrukcija ⁄ Montavimo instrukcijos 18
HR ⁄ Upute za uporabu ⁄ Uputstva za instalaciju 19
TR ⁄ Kullanım kılavuzu ⁄ Montaj kılavuzu 20
RO ⁄ Manual de utilizare ⁄ Instrucţiuni de montare 21
EL ⁄ Οδηγίες χρήσης ⁄ Οδηγία συναρµολόγησης 22
SL ⁄ Navodilo za uporabo ⁄ Navodila za montažo 23
ET ⁄ Kasutusjuhend ⁄ Paigaldusjuhend 24
LV ⁄ Lietošanas pamācība ⁄ Montāžas instrukcija 25
SR ⁄ Uputstvo za upotrebu ⁄ Uputstvo za montažu 26
NO ⁄ Bruksanvisning ⁄ Montasjeveiledning 27
BG ⁄ Инструкция за употреба ⁄
Ръководство за монтаж 28
SQ ⁄ Udhëzuesi i përdorimit ⁄ Udhëzime rreth montimit 29
AR ⁄ ⁄ 30
AXOR Starck Organic
12602000
AXOR Starck Organic
1241000X

02
MONTAGE (siehe Seite 31)
STÖRUNG URSACHE ABHILFE
⁄ Wenig Wasser ⁄ Versorgungsdruck nicht ausreichend ⁄ Leitungsdruck prüfen
⁄ Schmutzfangsieb der Regeleinheit verschmutzt ⁄ Schmutzfangsiebe vor dem Thermostat und auf der Regel-
einheit reinigen
⁄ Siebdichtung der Brause verschmutzt ⁄ Siebdichtung zwischen Brause und Schlauch reinigen
⁄ Kreuzfluss, warmes Wasser wird bei geschlossener Arma-
tur in die Kaltwasserleitung gedrückt oder umgekehrt ⁄ Rückflussverhinderer verschmutzt ⁄ defekt ⁄ Rückflussverhinderer reinigen ggf. austauschen
⁄ Auslauftemperatur stimmt nicht mit der eingestellten Tem-
peratur überein ⁄ Thermostat wurde nicht justiert ⁄ Thermostat justieren
⁄ Zu geringer Wasserdruck ⁄ Warmwassertemperatur erhöhen auf 42 ºC bis 65 ºC
⁄ Temperaturregelung nicht möglich ⁄ Regeleinheit verkalkt ⁄ Regeleinheit austauschen
⁄ Brause oder Auslauf tropft ⁄ Schmutz oder Ablagerungen auf dem Dichtsitz, Absperr-
oberteil beschädigt ⁄ Absperroberteil reinigen bzw. austauschen
⁄ Durchlauferhitzer schaltet nicht ein ⁄ Drossel in der Handbrause nicht ausgebaut ⁄ Drossel aus der Handbrause entfernen
⁄ Siebdichtung der Brause verschmutzt ⁄ Siebdichtung zwischen Brause und Schlauch reinigen
⁄ Rückflussverhinderer sitzt fest ⁄ Rückflussverhinderer austauschen
REINIGUNG (siehe Seite 40)
SERVICETEILE (siehe Seite 39)
DURCHFLUSSDIAGRAMM (siehe Seite 38)
 Abgang Brause
 Abgang Wanne
MASSE (siehe Seite 38)
BEDIENUNG (siehe Seite 35)
WARTUNG (siehe Seite 36)
⁄ Um die Leichtgängigkeit der Regeleinheit zu gewährleisten, sollte der
Thermostat von Zeit zu Zeit auf ganz warm und ganz kalt gestellt werden.
⁄ Rückflussverhinderer müssen gemäß DIN EN 1717 regelmäßig in Überein-
stimmung mit nationalen oder regionalen Bestimmungen auf ihre Funktion
geprüft werden (mindestens einmal jährlich).
EINJUSTIEREN (siehe Seite 34)
Nach erfolgter Montage muss die Auslauftemperatur des Thermostaten über-
prüft werden. Eine Korrektur ist erforderlich wenn die an der Entnahmestelle
gemessene Temperatur von der am Thermostaten eingestellten Temperatur
abweicht.
SAFETY FUNCTION (siehe Seite 34)
Dank der Safety Function lässt sich die gewünschte Höchsttemperatur von z.
B. max. 42 ºC voreinstellen.
Kein essigsäurehaltiges Silikon verwenden!
SYMBOLBESCHREIBUNG
SICHERHEITSHINWEISE
Bei der Montage müssen zur Vermeidung von Quetsch- und Schnittverletzungen
Handschuhe getragen werden.
Kinder, sowie Erwachsene mit körperlichen, geistigen und ⁄ oder sensorischen
Einschränkungen dürfen das Produkt nicht unbeaufsichtigt benutzen. Personen, die
unter Alkohol- oder Drogeneinfluss stehen, dürfen das Produkt nicht benutzen.
Das Produkt darf nur zu Bade-, Hygiene- und Körperreinigungszwecken eingesetzt
werden.
Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen müssen
ausgeglichen werden.
MONTAGEHINWEISE
⁄ Vor der Montage muss das Produkt auf Transportschäden untersucht werden. Nach
dem Einbau werden keine Transport- oder Oberflächenschäden anerkannt.
⁄ Die Leitungen und die Armatur müssen nach den gültigen Normen montiert, gespült
und geprüft werden.
⁄ Die in den Ländern jeweils gültigen Installationsrichtlinien sind einzuhalten.
⁄ Sollten die Wasseranschlüsse nicht fest montiert sein, muss die Armatur zusätzlich
mit Schrauben installiert werden (siehe Seite 31 Abb. A1 - A18, siehe Seite 36 Abb.
A1 - A9). Bei dieser Installationsart ist darauf zu achten, dass keine Wasserleitung
angebohrt wird! Sind die Wasseranschlüsse fest montiert, werden keine zusätz-
lichen Schrauben benötigt (siehe Seite 32 Abb. B1 - B15, siehe Seite 37 Abb. B1
- B12).
THERMOSTAT IN VERBINDUNG MIT DURCHLAUFERHIT-
ZERN
Wird eine Handbrause angeschlossen, so muss aus dieser eine eventuell vorhandene
Drossel ausgebaut werden.
TECHNISCHE DATEN
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C ⁄ 4 min
Eigensicher gegen Rückfließen
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
DE
PRÜFZEICHEN (siehe Seite 39)

03
MONTAGE (voir pages 31)
DYSFONCTIONNEMENT ORIGINE SOLUTION
⁄ Pas assez d´eau ⁄ Pression d´alimentation insuffisante ⁄ Contrôler la pression
⁄ Filtre de l´élément thermostatique encrassé ⁄ Nettoyer les filtres devant le mitigeur thermostatique et sur
la cartouche
⁄ Joint-filtre de douchette encrassé ⁄ Nettoyer le joint-filtre entre la douchette et le flexible
⁄ Circulation opposée, l´eau chaude est comprimée dans
l´arrivée d´eau froide et vice versa avec robinet fermé ⁄ Clapet anti-retour encrassé ou défectueux ⁄ Nettoyer le clapet anti-retour ou le changer éventuellement
⁄ La température à la sortie ne correspond pas à la tempé-
rature de réglage ⁄ Le thermostat n´a pas été réglé ⁄ Régler le thermostat
⁄ Pression d'alimentation insuffisante ⁄ Augmenter la température d´eau chaude entre 42ºC et
65ºC
⁄ Le réglage de la température n´est pas possible ⁄ Cartouche thermostatique entartrée ⁄ Changer la cartouche thermostatique
⁄ La douchette ou le bec verseur goutte ⁄ De la saleté ou de l´incrustation sur le siège, mécanisme
d´arrêt défectueux ⁄ Nettoyez le mécanisme d´arrêt ou le changez éventuel- lement
⁄ La chauffe-eau instantané ne s'allume pas ⁄ Réducteur de débit non démonté ⁄ Démonter le réducteur de débit de la douchette
⁄ Joint-filtre de douchette encrassé ⁄ Nettoyer le joint-filtre entre la douchette et le flexible
⁄ Clapet anti-retour bloque ⁄ Changez le clapet antiretour
NETTOYAGE (voir pages 40)
PIÈCES DÉTACHÉES (voir pages 39)
DIAGRAMME DU DÉBIT (voir pages 38)
 Sortie douche
 Sortie baignoire
DIMENSIONS (voir pages 38)
INSTRUCTIONS DE SERVICE (voir pages 35)
ENTRETIEN (voir pages 36)
⁄ Pour assurer le mouvement facile de l´élément thermostatique, le thermos-
tat devrait être placé de temps en temps en position très chaude et très
froide.
⁄ Les clapets anti-retour doivent être examinés régulièrement conformément
à la norme EN 1717 ou conformément aux dispositions nationales ou
régionales quant à leur fonction (au moins une fois par an).
RÉGLAGE (voir pages 34)
Le montage terminé, contrôler la température de l’eau puisée au mitigeur
thermostatique. Un étalonnage est nécessaire si la température de l’eau
mitigée mesurée au point de puisage diffère sensiblement de celle affichée
sur le thermostat.
SAFETY FUNCTION (voir pages 34)
Grâce à la fonction Safety, il est possible de prérégler la température maxi-
male par exemple max. 42º C souhaitée.
Ne pas utiliser de silicone contenant de l'acide acétique!
DESCRIPTION DU SYMBOLE
CONSIGNES DE SÉCURITÉ
Lors du montage, porter des gants de protection pour éviter toute blessure par
écrasement ou coupure.
Il est interdit aux enfants ainsi qu'aux adultes ayant des insuffisantes physiques,
psychiques et⁄ou motoriques d'utiliser la douche sans surveillance. De même, il est
interdit à des personnes sous influence d'alcool ou de drogues d'utiliser la douche.
Le système de douche ne doit servir qu'à se laver et à assurer l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau chaude et froide.
INSTRUCTIONS POUR LE MONTAGE
⁄ Avant son montage, s'assurer que le produit n'a subi aucun dommage pendant le
transport Après le montage, tout dommage de transport ou de surface ne pourra
pas être reconnu.
⁄ Les conduites et la robinetterie doivent être montés, rincés et contrôlés selon les
normes en vigueur.
⁄ Les directives d'installation en vigueur dans le pays concerné doivent être respec-
tées.
⁄ Au cas où les raccordements d'eau ne seraient pas définitivement montés, la
robinetterie doit être installée en avec vis (voir pages 31 Fig. A1 - A18, voir pages 36
Fig. A1 - A9). Pour ce type d'installation, veiller à ne pas percer de conduite d'eau !
Si les raccordements d'eau sont définitivement montés, des vis supplémentaires sont
superflues (voir pages 32 Fig. B1 - B15, voir pages 37 Fig. B1 - B12).
MITIGEUR THERMOSTATIQUE EN FONCTIONNEMENT
AVEC DE CHAUFFE-EAU-INSTANTANÉ
Si besoin, retirer le limiteur de débit sur la douchette.
INFORMATIONS TECHNIQUES
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C ⁄ 4 min
Avec dispositif anti-retour
Le produit est exclusivement conçu pour de l'eau potable!
FR
CLASSIFICATION ACOUSTIQUE ET DÉBIT
(voir pages 39)

04
ASSEMBLY (see page 31)
FAULT CAUSE REMEDY
⁄ Insufficient water ⁄ Supply pressure inadequate ⁄ Check water pressure (If a pump has been installed check
to see if the pump is working).
⁄ Regulator filter dirty ⁄ Clean filter in front of the mixer and on the MTC-thermo
cartridge
⁄ Shower filter seal dirty ⁄ Clean filter seal between shower and hose
⁄ Crossflow, hot water being forced into cold water pipe, or
vice versa, when mixer is closed ⁄ Backflow preventers dirty or leaking ⁄ Clean backflow preventers, exchange if necessary
⁄ Spout temperature does not correspond with temperature
set ⁄ Thermostat has not been adjusted ⁄ Adjust thermostat
⁄ Water pressure to low ⁄ Increase hot water temperature to 42 ºC to 65 ºC
⁄ Temperature regulation not possible ⁄ thermo cartridge calcified ⁄ Exchange thermo cartridge
⁄ Shower or spout dripping ⁄ Dirt or sedimentation on valve seat, shut-off unit damaged ⁄ Clean or exchange shut-off unit
⁄ Instantaneous heater didn’t work ⁄ Flow limiter in handshower isn’t removed ⁄ Remove flow limiter
⁄ Shower filter seal dirty ⁄ Clean filter seal between shower and hose
⁄ check valve hasn't moved back ⁄ Exchange check valves
CLEANING (see page 40)
SPARE PARTS (see page 39)
FLOW DIAGRAM (see page 38)
 Shower outlet
 Tub outlet
DIMENSIONS (see page 38)
OPERATION (see page 35)
MAINTENANCE (see page 36)
⁄ To guarantee the smooth running of the thermostat, it is necessary from
time to time to turn the thermostat from total hot to total cold.
⁄ The check valves must be checked regularly according to DIN EN 1717
in accordance with national or regional regulations (at least once a year).
ADJUSTMENT (see page 34)
After the installation, the output temperature of the thermostat must be
checked. A correction is necessary if the temperature measured at the output
differs from the temperature set on the thermostat.
SAFETY FUNCTION (see page 34)
The desired maximum temperature for example max. 42º C can be pre-set
thanks to the safety function.
Do not use silicone containing acetic acid!
SYMBOL DESCRIPTION
SAFETY NOTES
Gloves should be worn during installation to prevent crushing and cutting injuries.
Children as well as adults with physical, mental and⁄or sensoric impairments must
not use this product without proper supervision. Persons under the influence of
alcohol or drugs are prohibited from using this product.
The shower system may only be used for bathing, hygienic and body cleaning
purposes.
The hot and cold supplies must be of equal pressures.
INSTALLATION INSTRUCTIONS
⁄ Prior to installation, inspect the product for transport damages. After it has been
installed, no transport or surface damage will be honoured.
⁄ The pipes and the fixture must be installed, flushed and tested as per the applicable
standards.
⁄ The plumbing codes applicable in the respective countries must be oberserved.
⁄ If the water connections are not stabil mounted, the fitting must be fixed with extra
screws (see page 31 Fig. A1 - A18, see page 36 Fig. A1 - A9). With this type of instal-
lation, take care not to puncture the water pipe! If the water connections are stabil
mounted, no extra screws are required (see page 32 Fig. B1 - B15, see page 37 Fig.
B1 - B12).
THERMOSTATIC MIXER IN CONJUNCTION WITH COM-
BINATION BOILERS
If fitting a hand shower remove the water limiter from the shower.
TECHNICAL DATA
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C ⁄ 4 min
Safety against backflow
The product is exclusively designed for drinking water!
EN
TEST CERTIFICATE (see page 39)

05
MONTAGGIO (vedi pagg. 31)
PROBLEMA POSSIBILE CAUSA RIMEDIO
⁄ Scarsità d'acqua ⁄ Pressione di erogazione insufficiente ⁄ Provare la pressione di erogazione
⁄ Filtro dell'unità di regolazione sporco ⁄ Pulire⁄sostituire i filtri
⁄ Guarnizione del filtro della doccia sporca ⁄ Pulire la guarnizione del filtro tra doccia e flessibile
⁄ Flusso incrociato; l'acqua calda viene spinta nella tubatu-
ra acqua fredda a rubinetteria chiusa o viceversa ⁄ Antiriflusso sporco o non ermetico ⁄ Pulire o sostituire l'antiriflusso
⁄ La temperatura di erogazione diversa da quella impostata ⁄ Il termostatico non è stato regolato ⁄ Regolare il termostatico
⁄ pressione d'acqua troppo bassa ⁄ Aumentare la temperatura acqua calda tra 42 ºC e 65 ºC
⁄ Impossibile la regolazione temperatura ⁄ Unità di regolazione piena di calcare ⁄ Sostituire l'unità di regolazione
⁄ Doccia ⁄ scarico gocciola ⁄ Sporco o depositi nella sede della guarnizione, vitone di
arresto danneggiato ⁄ Pulire o sostituire il vitone di arresto
⁄ La caldaia istantanea non lavora ⁄ Il limitatore di portata non è stato smontato dalla doccetta ⁄ Smontare il limitatore di portata dalla doccetta
⁄ Guarnizione del filtro della doccia sporca ⁄ Pulire la guarnizione del filtro tra doccia e flessibile
⁄ Valvola antiriflusso non funziona correttamentet ⁄ Sostituire la valvola antiriflusso
PULITURA (vedi pagg. 40)
PARTI DI RICAMBIO (vedi pagg. 39)
DIAGRAMMA FLUSSO (vedi pagg. 38)
 uscita doccia
 uscita vasca
INGOMBRI (vedi pagg. 38)
PROCEDURA (vedi pagg. 35)
MANUTENZIONE (vedi pagg. 36)
⁄ Per garantire la scorrevolezza dell’elemento di regolazione, di tanto in
tanto si dovrebbe regolare il termostatico passando da tutto caldo a tutto
freddo.
⁄ La valvola di non ritorno deve essere controllata regolarmente come da
DIN EN 1717, secondo le normative nazionali e regionali (almeno una
volta all'anno).
TARATURA (vedi pagg. 34)
Effettuata l’installazione del miscelatore termostatico bisogna controllare
la temperatura di uscita. La taratura è necessaria quando la temperatura
dell’acqua misurata sul punto di prelievo non corrisponde a quella fissata sul
termostato.
SAFETY FUNCTION (vedi pagg. 34)
Grazie alla funzione antiscottature Safety la temperatura massima per
esempio max. 42º C desiderata è facilmente regolabile.
Non utilizzare silicone contenente acido acetico!
DESCRIZIONE SIMBOLO
INDICAZIONI SULLA SICUREZZA
Durante il montaggio, per pevitare ferite da schiacciamento e da taglio bisogna
indossare guanti protettivi.
I bambini e gli adulti affetti da menomazioni fisiche, psichiche e⁄o sensoriali devo-
no utilizzare il sistema doccia solo sotto sorveglianza. Il prodotto non deve essere
utilizzato da persone sotto l'effetto di droghe o alcolici.
Il sistema doccia deve essere utilizzato esclusivamente per l'giene del corpo.
Attenzione! Compensare le differenze di pressione tra i collegamenti dell'acqua
fredda e dell'acqua calda.
ISTRUZIONI PER IL MONTAGGIO
⁄ Prima del montaggio è necessario controllare che non ci siano stati danni durante
il trasporto. Una volta eseguito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
⁄ Montare, lavare e controllare tubature e rubinetteria rispettando le norme correnti.
⁄ Vanno rispettate le direttive di installazione nazionali vigenti nel rispettivo paese.
⁄ Se gli allacciamenti dell'acqua non dovessero essere montati saldamente,
installare allora l'armatura con 2 - 4 viti supplementari (vedi pagg. 31 Fig. A1 - A18,
vedi pagg. 36 Fig. A1 - A9). Per questo tipo di installazione fare attenzione che non
venga perforata nessuna condotta d'acqua! Non sono richieste viti supplementari
se gli allacciamenti dell'acqua sono montati saldamente (vedi pagg. 32 Fig. B1 -
B15, vedi pagg. 37 Fig. B1 - B12).
TERMOSTATICO IN COMBINARCIONE CON SCALDABA-
GNI ISTANTANEI
Inoltre, nella docetta che verrà installata, sarà anche necessario inserire un riduttore
di portata.
DATI TECNICI
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C ⁄ 4 min
Sicurezza antiriflusso
Il prodotto è concepito esclusivamente per acqua potabile!
IT
SEGNO DI VERIFICA (vedi pagg. 39)

06
MONTAJE (ver página 31)
PROBLEMA CAUSA SOLUCIÓN
⁄ Sale poca agua ⁄ presión insuficiente ⁄ comprobar presión
⁄ filtro del termoelemento sucio ⁄ Limpiar filtros en las uniones a las tomas de agua caliente y
fría y en el cartucho termostático
⁄ Filtro de la teleducha sucio ⁄ Limpiar ⁄ Cambiar filtro entre flexo y teleducha
⁄ Flujo de agua cruzada agua caliente entra en la tubería
del agua fría o al revés ⁄ válvula antirretorno sucia o pierde ⁄ limpiar ⁄ cambiar válvula
⁄ Temperatura del agua no corresponde a lo marcado ⁄ termostato no ha sido ajustado ⁄ ajustar termostato
⁄ falta presión ⁄ aumentar temperatura del agua caliente a 42º - 65º C.
⁄ No es posible regular la temperatura ⁄ Termoelemento calcificado o desgastado ⁄ cambiar termoelemento
⁄ Pierde permanentemente agua por el caño ⁄ Suciedad ⁄ Sedimentaciones en el asiento de la llave, o
llave dañada ⁄ Limpiar⁄Cambiar llave de paso
⁄ Calentador instantáneo no se enciende ⁄ no se ha quitado limitador de caudal de la teleducha ⁄ quitar limitador de caudal
⁄ Filtro de la teleducha sucio ⁄ Limpiar ⁄ Cambiar filtro entre flexo y teleducha
⁄ válvula anti-retorno cerrada ⁄ cambiar válvula anti-retorno
LIMPIAR (ver página 40)
REPUESTOS (ver página 39)
DIAGRAMA DE CIRCULACIÓN (ver página 38)
 Salida surtidor de ducha
 Salida bañera
DIMENSIONES (ver página 38)
MANEJO (ver página 35)
MANTENIMIENTO (ver página 36)
⁄ Para garantizar el funcionamiento duradero del termostato, el mando
del mismo debería girarse de vez en cuando del extremo frío al extremo
caliente.
⁄ Las válvulas anti-retorno tienen que ser controladas regularmente según
la norma DIN EN 1717, en acuerdo con las regulaciones nacionales o
regionales (una vez al año, por lo menos).
PUESTA A PUNTO (ver página 34)
Después del montaje deberá comprobarse la temperatura del agua del
termostato, en la salida del caño. Una corrección se efectuará siempre y
cuando la temperatura del agua tomada a la salida del caño, no correspon-
da con la indicada en el volante del termostato.
SAFETY FUNCTION (ver página 34)
Gracias al tope de temperatura se puede graduar la temperatura máxima
por ejemplo max. 42º C.
No utilizar silicona que contiene ácido acético!
DESCRIPCIÓN DE SÍMBOLOS
INDICACIONES DE SEGURIDAD
Durante el montaje deben utilizarse guantes para evitar heridas por aplastamiento
o corte.
Niños, así como adultos con limitaciones corporales, mentales y⁄o sensoriales no
deben utilizar el sistema de duchas sin vigilancia. Personas que se encuentran bajo
el efecto de alcohol o drogas, no deben utilizar el sistema de duchas.
La grifería solo debe ser utilizada para fines de baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre agua fría y agua caliente deben
equilibrarse.
INDICACIONES PARA EL MONTAJE
⁄ Antes del montaje se debe examinarse el producto contra daños de transporte.
Después de la instalación so se reconoce ningún daño de transporte o de super-
ficie.
⁄ Los conductos y la grifería deben montarse, lavarse y comprobarse según las
normas vigentes.
⁄ Es obligatorio el cumplimiento de las directrices de instalación vigentes en el país
respectivo.
⁄ Si las conexiones de agua no estuviesen montadas de forma fija será necesario
instalar el grifo con tornillos adicionales (ver página 31 Fig. A1 - A18, ver página 36
Fig. A1 - A9). Al realizar ese tipo de instalación es muy importante procurar no
perforar la tubería de agua. Si las conexiones de agua están montadas de
forma fija no son necesarios los tornillos adicionales (ver página 32 Fig. B1 - B15,
ver página 37 Fig. B1 - B12).
TERMOSTATO EN USO CON CALENTADORES INSTANTÁ-
NEOS
La teleducha debe funcionar sin reductor de caudal.
DATOS TÉCNICOS
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C ⁄ 4 min
Seguro contra el retorno
El producto ha sido concebido exclusivamente para agua potable.
ES
MARCA DE VERIFICACIÓN (ver página 39)

07

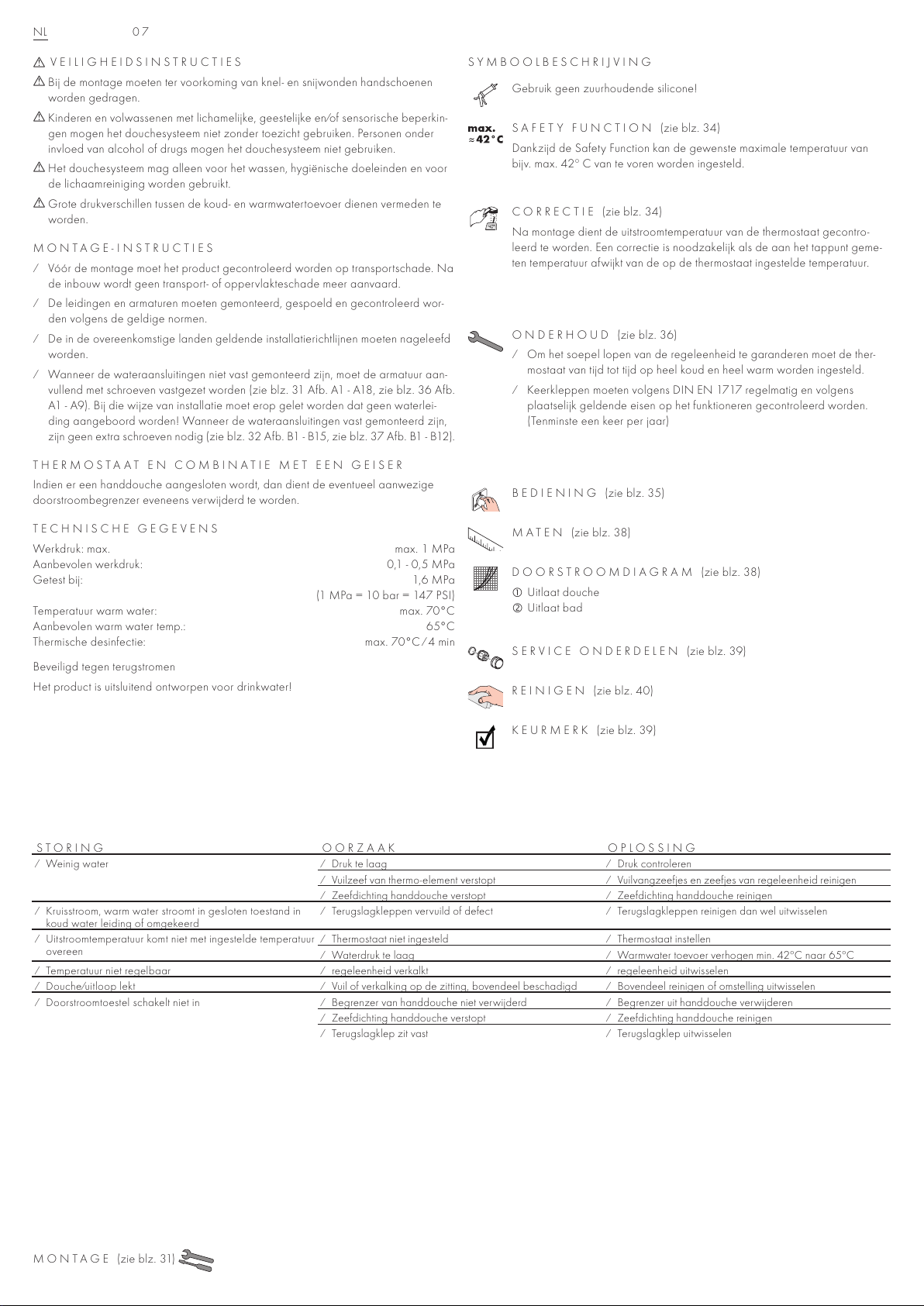

MONTAGE (zie blz. 31)
STORING OORZAAK OPLOSSING
⁄ Weinig water ⁄ Druk te laag ⁄ Druk controleren
⁄ Vuilzeef van thermo-element verstopt ⁄ Vuilvangzeefjes en zeefjes van regeleenheid reinigen
⁄ Zeefdichting handdouche verstopt ⁄ Zeefdichting handdouche reinigen
⁄ Kruisstroom, warm water stroomt in gesloten toestand in
koud water leiding of omgekeerd ⁄ Terugslagkleppen vervuild of defect ⁄ Terugslagkleppen reinigen dan wel uitwisselen
⁄ Uitstroomtemperatuur komt niet met ingestelde temperatuur
overeen ⁄ Thermostaat niet ingesteld ⁄ Thermostaat instellen
⁄ Waterdruk te laag ⁄ Warmwater toevoer verhogen min. 42ºC naar 65ºC
⁄ Temperatuur niet regelbaar ⁄ regeleenheid verkalkt ⁄ regeleenheid uitwisselen
⁄ Douche⁄uitloop lekt ⁄ Vuil of verkalking op de zitting, bovendeel beschadigd ⁄ Bovendeel reinigen of omstelling uitwisselen
⁄ Doorstroomtoestel schakelt niet in ⁄ Begrenzer van handdouche niet verwijderd ⁄ Begrenzer uit handdouche verwijderen
⁄ Zeefdichting handdouche verstopt ⁄ Zeefdichting handdouche reinigen
⁄ Terugslagklep zit vast ⁄ Terugslagklep uitwisselen
REINIGEN (zie blz. 40)
SERVICE ONDERDELEN (zie blz. 39)
DOORSTROOMDIAGRAM (zie blz. 38)
 Uitlaat douche
 Uitlaat bad
MATEN (zie blz. 38)
BEDIENING (zie blz. 35)
ONDERHOUD (zie blz. 36)
⁄ Om het soepel lopen van de regeleenheid te garanderen moet de ther-
mostaat van tijd tot tijd op heel koud en heel warm worden ingesteld.
⁄ Keerkleppen moeten volgens DIN EN 1717 regelmatig en volgens
plaatselijk geldende eisen op het funktioneren gecontroleerd worden.
(Tenminste een keer per jaar)
CORRECTIE (zie blz. 34)
Na montage dient de uitstroomtemperatuur van de thermostaat gecontro-
leerd te worden. Een correctie is noodzakelijk als de aan het tappunt geme-
ten temperatuur afwijkt van de op de thermostaat ingestelde temperatuur.
SAFETY FUNCTION (zie blz. 34)
Dankzijd de Safety Function kan de gewenste maximale temperatuur van
bijv. max. 42º C van te voren worden ingesteld.
Gebruik geen zuurhoudende silicone!
SYMBOOLBESCHRIJVING
VEILIGHEIDSINSTRUCTIES
Bij de montage moeten ter voorkoming van knel- en snijwonden handschoenen
worden gedragen.
Kinderen en volwassenen met lichamelijke, geestelijke en⁄of sensorische beperkin-
gen mogen het douchesysteem niet zonder toezicht gebruiken. Personen onder
invloed van alcohol of drugs mogen het douchesysteem niet gebruiken.
Het douchesysteem mag alleen voor het wassen, hygiënische doeleinden en voor
de lichaamreiniging worden gebruikt.
Grote drukverschillen tussen de koud- en warmwatertoevoer dienen vermeden te
worden.
MONTAGE-INSTRUCTIES
⁄ Vóór de montage moet het product gecontroleerd worden op transportschade. Na
de inbouw wordt geen transport- of oppervlakteschade meer aanvaard.
⁄ De leidingen en armaturen moeten gemonteerd, gespoeld en gecontroleerd wor-
den volgens de geldige normen.
⁄ De in de overeenkomstige landen geldende installatierichtlijnen moeten nageleefd
worden.
⁄ Wanneer de wateraansluitingen niet vast gemonteerd zijn, moet de armatuur aan-
vullend met schroeven vastgezet worden (zie blz. 31 Afb. A1 - A18, zie blz. 36 Afb.
A1 - A9). Bij die wijze van installatie moet erop gelet worden dat geen waterlei-
ding aangeboord worden! Wanneer de wateraansluitingen vast gemonteerd zijn,
zijn geen extra schroeven nodig (zie blz. 32 Afb. B1 - B15, zie blz. 37 Afb. B1 - B12).
THERMOSTAAT EN COMBINATIE MET EEN GEISER
Indien er een handdouche aangesloten wordt, dan dient de eventueel aanwezige
doorstroombegrenzer eveneens verwijderd te worden.
TECHNISCHE GEGEVENS
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C ⁄ 4 min
Beveiligd tegen terugstromen
Het product is uitsluitend ontworpen voor drinkwater!
NL
KEURMERK (zie blz. 39)

08
MONTERING (se s. 31)
FEJL ÅRSAG HJÆLP
⁄ For lidt vand ⁄ Forsyningstrykket er ikke højt nok ⁄ Afprøv forsyningstrykket
⁄ Smudsfangsien er snavset ⁄ Rengør smudsfangsi foran termsotaten og på termostatele-
mentet
⁄ Sien mellem bruser og slange er snavset ⁄ Rengør sien mellem bruser og slange
⁄ Kryds-flow, varmt vand i koldtvandsledningen og omvendt ⁄ Kontraventilen er snavset eller utæt. ⁄ Rengør kontraventilen eller udskift den evt.
⁄ Udløbstemperaturen stemmer ikke overens med den indstil-
lede temperatur ⁄ Termostaten er ikke justeret ⁄ Juster termostatenI
⁄ For lavt vandtryk ⁄ Forhøj varmtvands-temperaturen fra 42ºC til 65ºC
⁄ Temperaturregulering ikke mulig ⁄ katuschen er tilkalket ⁄ Udskift katuschen
⁄ Bruser⁄kartud drypper ⁄ Snavs eller kalk på pakningen, beskadiget afspærrings-
ventil ⁄ Rengør afspærrings-ventil eller udskift evt.
⁄ Vandvarmeren går ikke i gang ⁄ Vandsparen i håndbruseren er ikke fjernet ⁄ Afmonter vandsparen i håndbruseren
⁄ Sien mellem bruser og slange er snavset ⁄ Rengør sien mellem bruser og slange
⁄ Kontraventilen hænger ⁄ Udskift kontraventil
RENGØRING (se s. 40)
RESERVEDELE (se s. 39)
GENNEMSTRØMNINGSDIAGRAM (se s. 38)
 Afløb bruser
 Afløb kar
MÅLENE (se s. 38)
BRUGSANVISNING (se s. 35)
SERVICE (se s. 36)
⁄ For at sikre optimal funktion af termostaten, bør termostaten fra tid til
anden motioneres (stilles skiftevis helt varm og helt kold).
⁄ Ifølge DIN EN 1717 skal gennmestrømningsbegrænsere i overenstemmel-
se med nationale regler afprøves regelmæssigt (mindst en gang om året).
JUSTERING (se s. 34)
Efter monteringen skal termostatens udløbstemperatur kontrolleres. Såfremt
den målte vandtemperatur afviger fra den på termostaten viste forindstilling
er en korrigering af skalagrebet nødvendig.
SAFETY FUNCTION (se s. 34)
Takket være Safety varmtvands-begrænsningen kan maksimaltemperaturen
forudindstilles eksempel max. 42º C.
Der må ikke benyttes eddikesyreholdig silikone!
SYMBOLBESKRIVELSE
SIKKERHEDSANVISNINGER
Ved monteringen skal der bruges handsker for at undgå kvæstelser og snitsår.
Børn som også voksne med fysiske, mentale og ⁄ eller sensoriske begrænsninger
må ikke bruge brusersystemet uden opsyn. Personer som er under indflydelse af
alkohol eller narkotika må ikke bruge brusersystemet.
Brusersystemet må kun bruges til bade-, hygiejne og rengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør udjævnes.
MONTERINGSANVISNINGER
⁄ Før monteringen skal produktet kontrolleres for transportskader. Efter monteringen
godkendes transportskader eller skader på overfladen ikke længere.
⁄ Ledningerne og armaturerne skal monteres, skylles og kontrolleres iht. de gæl-
dende standarder.
⁄ Installationsbestemmelserne, der gælder i det enkelte land, skal overholdes.
⁄ Hvis vandtilslutningerne ikke er fast monteret, skal armaturet yderligere monteres
med skruer (se s. 31 Fig. A1 - A18, se s. 36 Fig. A1 - A9). Ved denne montagemetode
skal der holdes øje med, at der ikke bores ind i vandledninger! Hvis avndtilslutnin-
gerne er fast monteret, er yderligere skruer ikke nødvendige (se s. 32 Fig. B1 - B15,
se s. 37 Fig. B1 - B12).
TERMOSTAT I FORBINDELSE MED GENNEMSTRØM-
NINGSVANDVARMER
Hvis der tilsluttes en håndbruser, skal en drossel (hvis der findes en) fjernes.
TEKNISKE DATA
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C ⁄ 4 min
Med indbygget kontraventil
Produktet er udelukkende beregnet til drikkevand!
DK
GODKENDELSE (se s. 39)

09
MONTAGEM (ver página 31)
FALHA CAUSA SOLUÇÃO
⁄ Água insuficiente ⁄ Pressão não adequada ⁄ Verificar a pressão da água
⁄ Filtro do regulador sujo ⁄ Limpar o filtro entre o chuveiro e o tubo flexível
⁄ Filtro do vedante do chuveiro sujo ⁄ Limpar o filtro entre o chuveiro e o tubo flexível
⁄ Fluxos cruzados, água quente a ser forçada a entrar no
tubo da água fria, ou vice-versa, quando a misturadora
está fechada.
⁄ Válvula anti-retorno suja ou com fugas ⁄ Limpar a válvula antiretorno, substitua se necessário
⁄ A temperatura da água não corresponde à temperatura
seleccionada ⁄ A misturadora termos tática não foi ajustada ⁄ Ajustar a misturadora termostática
⁄ Pressão da água muito baixa ⁄ Aumentar a temperatura da água quente para 42º C a
65º C.
⁄ Não é possível regular a temperatura ⁄ Regulador da temperatura calcificado ⁄ Limpar regulador da temperatura
⁄ Duche⁄bica a pingar ⁄ Sujidade ou sedimentação no assento da válvula ⁄ Limpar ou substituir a unidade de corte
⁄ O esquentador instantâneo não funciona ⁄ O limitador de caudal não foi retirado ⁄ Retirar o limitador de caudal
⁄ Filtro do vedante do chuveiro sujo ⁄ Limpar o filtro entre o chuveiro e o tubo flexível
⁄ Válvula anti-retorno está presa ⁄ Trocar a válvula anti-retorno
LIMPEZA (ver página 40)
PEÇAS DE SUBSTITUIÇÃO (ver página 39)
FLUXOGRAMA (ver página 38)
 Saída do chuveiro
 Saída da banheira
MEDIDAS (ver página 38)
FUNCIONAMENTO (ver página 35)
MANUTENÇÃO (ver página 36)
⁄ Para garantir um funcionamento suave do elemento termostático é neces-
sário de vez em quando rodar totalmente o manípulo da termostática da
posição quente para a fria.
⁄ As válvulas anti-retorno devem ser verificadas regularmente de acordo
com a DIN EN 1717 segundo os regulamentos nacionais ou regionais
(pelo menos uma vez por ano).
AFINAÇÃO (ver página 34)
É necessária correcção se a temperatura medida no ponto de saída diferir
da temperatura marcada na escala.
SAFETY FUNCTION (ver página 34)
Graças à função de segurança pode-se regular a temperatura máxima por
exemplo max. 42ºC.
Não utilizar silicone que contenha ácido acético!
DESCRIÇÃO DO SÍMBOLO
AVISOS DE SEGURANÇA
Durante a montagem devem ser utilizadas luvas de protecção, de modo a evitar
ferimentos resultantes de entalamentos e de cortes.
Crianças e adultos com deficiências motoras, mentais e⁄ou sensoriais não podem
utilizar o sistema de duche sem monitorização. Pessoas que estejam sob a influên-
cia de álcool ou drogas não podem utilizar o sistema de duche.
O sistema de duche só pode ser utilizado para fins de higiene pessoal.
Grandes diferenças entre as pressões das águas quente e fria devem ser compen-
sadas.
AVISOS DE MONTAGEM
⁄ Antes da montagem deve-se controlar o produto relativamente a danos de trans-
porte. Após a montagem não são aceites quaisquer danos de transporte ou de
superfície.
⁄ As tubagens e a torneira têm que ser montadas, enxaguadas e verificadas de
acordo com as normas em vigor.
⁄ A prescrições de instalação válidas nos respetivos países devem ser respeitadas.
⁄ Se as ligações da água não estiverem fixamente montadas, é necessário instalar
a torneira adicionalmente com parafusos (ver página 31 Fig. A1 - A18, ver página 36
Fig. A1 - A9). Neste tipo de instalação é necessário ter em atenção que nenhu-
ma tubagem, de água seja perfurada! Se as ligações da água forem montadas
fixamente, não são necessários parafusos adicionais (ver página 32 Fig. B1 - B15,
ver página 37 Fig. B1 - B12).
MISTURADORA TERMOSTÁTICA EM CONJUNTO COM
ESQUENTADORES INSTANTÂNEOS
Se instalar um chuveiro de mão, remova o limitador de caudal do chuveiro.
DADOS TÉCNICOS
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C ⁄ 4 min
Função anti-retorno e anti-vácuo
Este produto foi única e exclusivamente concebido para água potável!
PT
MARCA DE CONTROLO (ver página 39)

10
MONTAŻ (patrz strona 31)
USTERKA PRZYCZYNA POMOC
⁄ Mała ilość wody ⁄ Zbyt niskie ciśnienie zasilające ⁄ Sprawdzić ciśnienie w instalacji
⁄ Zabrudzone sitko przy wkładzie termostatycznym ⁄ Wyczyścić sitka przed termostatem i we wkładzie termo-
statycznym
⁄ Zabrudzona uszczelka z sitkiem w prysznicu ⁄ Oczyścić uszczelkę z sitkiem pomiędzy prysznicem a
wężem
⁄ Przepływ krzyżowy, woda ciepła przy zamkniętej armatu-
rze wpływa do przewodu wody zimnej lub odwrotnie ⁄ Zabrudzone ⁄ uszkodzone zabezpieczenie przed przepły- wem zwrotnym ⁄ Wyczyścić wzgl. wymienić zabezpieczenie przed prze- pływem zwrotnym
⁄ Temperatura wody nie zgadza się z ustawioną wartością ⁄ Termostat nie został wyregulowany ⁄ Przeprowadzić regulację termostatu
⁄ Zbyt niskie ciśnienie wody ⁄ Podwyższyć temperaturę wody ciepłej na 42ºC do 65ºC
⁄ Brak możliwości regulacji temperatury ⁄ Wkład termostatyczny zakamieniony ⁄ Wymienić wkład termostatyczny
⁄ Wyciekająca woda z główki prysznicowej lub wylewki ⁄ Brud lub osady na gnieździe uszczelniającym, uszkodze-
nie górnego elementu zamykającego ⁄ Oczyścić lub. wymienić element zamykający
⁄ Przepływowy podgrzewacz wody nie załącza się ⁄ Dławik przepływu nie został usunięty z prysznica ręcz-
nego ⁄ Usunąć dławik z prysznica ręcznego
⁄ Zabrudzona uszczelka z sitkiem w prysznicu ⁄ Oczyścić uszczelkę z sitkiem pomiędzy prysznicem a
wężem
⁄ Zablokowane zabezpieczenie przed przepływem zwrot-
nym ⁄ Wymienić zabezpieczenie przed przepływem zwrotnym
CZYSZCZENIE (patrz strona 40)
CZĘŚCI SERWISOWE (patrz strona 39)
SCHEMAT PRZEPŁYWU (patrz strona 38)
 Odpływ prysznica
 Odpływ wanny
WYMIARY (patrz strona 38)
OBSŁUGA (patrz strona 35)
KONSERWACJA (patrz strona 36)
⁄ Aby zachować łatwość obsługi termostatu, od czasu do czasu należy go
przekręcić na całkiem zimną i na całkiem ciepłą wodę.
⁄ Zgodnie z normą DIN EN 1717, krajowymi i miejscowymi przepisami,
działanie zabezpieczeń przed przepływem zwrotnym musi być kontrolo-
wane (przynajmniej raz w roku).
REGULACJA (patrz strona 34)
Po ukończeniu montażu należy sprawdzić temperaturę ciepłej wody na
wylocie z termostatu. Korekta będzie konieczna wtedy, gdy zmierzona tem-
peratura na wylocie różni się od temperatury nastawionej na termostacie.
SAFETY FUNCTION (patrz strona 34)
Dzięki funkcji zabezpieczającej można przestawić żądaną maksymalną
temperaturę np. na maks. 42ºC.
Nie stosować silikonów zawierających kwas octowy!
OPIS SYMBOLU
WSKAZÓWKI BEZPIECZEŃSTWA
Aby uniknąć zranień, takich jak zgniecenia czy przecięcia, podczas montażu
należy nosić rękawice.
Zarówno dzieci, jak i dorośli z fizycznymi, psychicznymi i⁄lub sensorycznymi ogra-
niczeniami nie mogą korzystać z prysznica bez opieki. Osoby znajdujące się pod
wpływem alkoholu lub narkotyków nie mogą korzystać z prysznica.
Prysznic może być używany tylko do kąpieli, higieny i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i zimnej wody muszą zostać
wyrównane.
WSKAZÓWKI MONTAŻOWE
⁄ Przed montażem należy skontrolować produkt pod kątem szkód transportowych.
Po montażu nie widać żadnych szkód transportowych ani szkód na powierzchni.
⁄ Przewody i armatura muszą być montowane, płukane i kontrolowane według
obowiązujących norm.
⁄ Należy przestrzegać wytycznych instalacyjnych obowiązujących w danym kraju.
⁄ Jeżeli przyłącza wody nie są właściwie zamontowane, armaturę należy zainsta-
lować dodatkowo przy użyciu śruby (patrz strona 31 Rys. A1 - A18, patrz strona 36
Rys. A1 - A9). W trakcie tego rodzaju instalacji należy zwrócić uwagę na to, by
nie przewiercić przewodów doprowadzających wodę! Jeżeli przyłącza wody są
właściwie zamontowane, nie potrzeba żadnych dodatkowych śrub (patrz strona 32
Rys. B1 - B15, patrz strona 37 Rys. B1 - B12).
TERMOSTAT W POŁĄCZENIU Z PRZEPŁYWOWYM POD-
GRZEWACZEM WODY
Podczas montażu główki prysznicowej należy ewentualnie usunąć istniejący dławik
przepływu.
DANE TECHNICZNE
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 70°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C ⁄ 4 min
Zabezpieczony przed przepływem zwrotnym
Produkt przeznaczony wyłącznie do wody pitnej!
PL
ZNAK JAKOŚCI (patrz strona 39)

11
MONTÁŽ (viz strana 31)
PORUCHA PŘÍČINA ODSTRANĚNÍ
⁄ Málo vody ⁄ Nízký tlak v přívodu. ⁄ Zkontrolovat tlak v potrubí
⁄ Zanesený lapač nečistot v regulační jednotce ⁄ Vyčistit lapače nečistot před termostatem a na regulační
jednotce
⁄ Sítko v těsnění u sprchy zanesené ⁄ Vyčistit sítko v těsnění mezi sprchou a hadicí
⁄ Křížení toků, teplá voda se při zavřené armatuře tlačí do
přívodu studené vody nebo naopak ⁄ Znečištěný nebo netěsný zpětný ventil ⁄ Zpětný ventil vyčistit, případně vyměnit
⁄ Teplota u výtoku nesouhlasí s nastavenou teplotou ⁄ Teplota u výtoku nesouhlasí s nastavenou teplotou ⁄ Nastavit termostat
⁄ příliš malý tlak vody ⁄ Teplotu horké vody zvýšit na 42ºC až 65ºC
⁄ Nelze regulovat teplotu ⁄ regulační jednotka zanesena vodním kamenem ⁄ vyměnit regulační jednotku
⁄ sprcha nebo výtok odkapává ⁄ Nečistoty nebo usazeniny na těsnicím sedle ⁄ vyčistit resp. vyměnit horní uzavírací prvek
⁄ Průtokový ohřívač nezapíná ⁄ Není odstraněn kroužek ze sprchy ⁄ Odstranit kroužek ze sprchy
⁄ Sítko v těsnění u sprchy zanesené ⁄ Vyčistit sítko v těsnění mezi sprchou a hadicí
⁄ Zpětný ventil je zablokován ⁄ Vyměnit zpětný ventil
ČIŠTĚNÍ (viz strana 40)
SERVISNÍ DÍLY (viz strana 39)
DIAGRAM PRŮTOKU (viz strana 38)
 Odtok sprchy
 Odtok vany
ROZMÌRY (viz strana 38)
OVLÁDÁNÍ (viz strana 35)
ÚDRŽBA (viz strana 36)
⁄ Aby byl zajištěn lehký chod regulační jednotky, měl by se termostat čas
od času nastavit na úplně horkou a úplně studenou vodu.
⁄ U zpětných ventilů se musí podle DIN EN 1717 v souladu s národními
nebo regionálními předpisy testovat jejich funkčnost (alespoň jednou
ročně).
NASTAVENÍ (viz strana 34)
Po ukončení montáže se musí zkontrolovat teplota vody vytékající z termo-
statu. Pokud se teplota změřená v místě odběru liší od teploty nastavené na
termostatu, je nutné provést korekci.
SAFETY FUNCTION (viz strana 34)
Díky Safety Function je možné předem nastavit nejvyšší požadovanou teplo-
tu, např. max. 42ºC.
Nepoužívat silikon s obsahem kyseliny octové!
POPIS SYMBOLŮ
BEZPEČNOSTNÍ POKYNY
Pro zabránění řezným zraněním a pohmožděninám je nutné při montáži nosit
rukavice.
Děti a dospělé osoby s tělesným, duševním a ⁄ nebo smyslovým postižením nesmí
produkt používat bez dozoru. Osoby pod vlivem alkoholu nebo drog nesmí
produkt používat.
Produkt smí být používán pouze ke koupání a za účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji studené a teplé vody.
POKYNY K MONTÁŽI
⁄ Před montáží je třeba produkt zkontrolovat, zda nebyl při transportu poškozen. Po
zabudování nebudou uznány žádné škody způsobené transportem nebo poškoze-
ní povrchu.
⁄ Vedení a armatura musí být namontovány, propláchnuty a otestovány podle
platných norem.
⁄ Je třeba dodržovat montážní pravidla platné v dané zemi.
⁄ Pokud nejsou vodovodní přípojky nainstalovány pevně, je nezbytné baterii navíc
upevnit šrouby (viz strana 31 Obr. A1 - A18, viz strana 36 Obr. A1 - A9). U tohoto
druhu instalace je třeba dbát na to, aby nedošlo k navrtání vodovodu! Pokud
jsou vodovodní přípojky nainstalovány pevně, nebude potřeba dalších šroubů
(viz strana 32 Obr. B1 - B15, viz strana 37 Obr. B1 - B12).
TERMOSTAT V KOMBINACI S PRLŮTOKOVÝMI OHŘÍVAČI
Má-li být připojena ruční sprcha, pak z ní musí být vymontována případně zabudován
škrticí ventil.
TECHNICKÉ ÚDAJE
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 70°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C ⁄ 4 min
Vlastní jištění proti zpětnému nasátí.
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s pitnou vodou.
CS
ZKUŠEBNÍ ZNAČKA (viz strana 39)

12
MONTÁŽ (viď strana 31)
PORUCHA PRÍČINA POMOC
⁄ Málo vody ⁄ Nízky tlak v prívode. ⁄ Skontrolovať tlak v potrubí
⁄ Zanesený lapač nečistôt v regulačnej jednotke ⁄ Vyčistiť filter pred termostatom a na regulačnej jednotke
⁄ Sitko v tesnení sprchy je znečistené ⁄ Vyčistiť sitko tesnení medzi sprchou a hadicou
⁄ Kríženie tokov, teplá voda sa pri uzavretej armatúre tlačí
do prívodu studenej alebo naopak ⁄ Znečistený alebo netesný spätný ventil ⁄ Spätný ventil vyčistiť, prípadne vymeniť
⁄ Teplota na výtoku nesúhlasí s nastavenou teplotou ⁄ Nebol nastavený termostat ⁄ Nastaviť termostat
⁄ Príliš malý tlak vody ⁄ Teplotu teplej vody zvýšiť na 42ºC až 65ºC
⁄ Nie je možné regulovať teplotu ⁄ Regulačná jednotka zanesená vodným kameňom ⁄ Vymeniť regulačnú jednotku
⁄ Sprcha alebo odtok kvapká ⁄ Nečistoty alebo usadeniny na tesniacom sedle ⁄ Vyčistiť resp. vymeniť uzatváraciu hornú časť
⁄ Prietokový ohrievač nezapína ⁄ Nie je odstránený krúžok zo sprchy ⁄ Odstrániť krúžok zo sprchy
⁄ Sitko v tesnení sprchy je znečistené ⁄ Vyčistiť sitko tesnení medzi sprchou a hadicou
⁄ Obmedzovač spätného nasatia je zablokovaný ⁄ Vymeniť obmedzovač spätného nasatia
ČISTENIE (viď strana 40)
SERVISNÉ DIELY (viď strana 39)
DIAGRAM PRIETOKU (viď strana 38)
 Odtok sprchy
 Odtok vane
ROZMERY (viď strana 38)
OBSLUHA (viď strana 35)
ÚDRŽBA (viď strana 36)
⁄ Aby bol zaistený ľahký chod regulačnej jednotky, mal by sa termostat z
času čas nastaviť na maximálne horúcu a maximálne studenú vodu.
⁄ Pri spätných ventiloch sa musí podľa DIN EN 1717 v súlade s národnými
alebo regionálnymi predpismi testovať ich funkčnosť (aspoň raz ročne).
NASTAVENIE (viď strana 34)
Po ukončení montáže sa musí skontrolovať teplota vody vytekajúcej z
termostatu. Pokiaľ sa teplota nameraná na mieste odberu líši od teploty
nastavenej na termostate, je nutné vykonať korekciu.
SAFETY FUNCTION (viď strana 34)
Vďaka Safety Function je možné vopred nastaviť najvyššiu požadovanú
teplotu, napr. max. 42ºC.
Nepoužívať silikón s obsahom kyseliny octovej!
POPIS SYMBOLOV
BEZPEČNOSTNÉ POKYNY
Pri montáži musíte nosiť rukavice, aby ste predišli pomliaždeninám a rezným
poraneniam.
Produkt nesmú bez dozoru používať deti, ako aj dospelé osoby s telesným, dušev-
ným a⁄alebo zmyslovým postihnutím. Produkt nesmú používať ani osoby, ktoré sú
pod vplyvom alkoholu alebo drog.
Produkt sa smie používať len na kúpanie a telesnú hygienu.
Veľké rozdiely v tlaku medzi prípojkami studenej a teplej vody musia byť vyrovna-
né.
POKYNY PRE MONTÁŽ
⁄ Pred montážou musíte produkt skontrolovať, či nebol počas transportu poškode-
ný. Po zabudovaní nebudú uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
⁄ Ledningarna och blandaren måste monteras, spolas igenom och kontrolleras enligt
de gällande normerna.
⁄ Je potrebné dodržiavať smernice o inštalácii, ktoré sú práve teraz platné v kraji-
nách.
⁄ Ak by prípojky vody neboli namontované pevne, musí sa armatúra nainštalovať
dodatočne s skrutkami (viď strana 31 Obr. A1 - A18, viď strana 36 Obr. A1 - A9). Pri
tomto druhu inštalácie je potrebné dbať na to, aby sa neprevŕtalo vodovodné po-
trubie! Ak sú prípojky vody namontované pevne, nevyžadujú sa dodatočné skrutky
(viď strana 32 Obr. B1 - B15, viď strana 37 Obr. B1 - B12).
TERMOSTATICKÁ BATÉRIA V SPOJENÍ S PRIETOKOVÝMI
OHRIEVAČMI
Ak sa pripojí ručná sprcha, musí sa z nej demontovať tlmiaci ventil.
TECHNICKÉ ÚDAJE
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 70°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C ⁄ 4 min
Vlastná poistka proti spätnému nasatiu.
Výrobok je koncipovaný výhradne pre pitnú vodu!
SK
OSVEDČENIE O SKÚŠKE (viď strana 39)

13
安装 (参见第页 31)
问题 原因 补救
⁄龙头出水量小 ⁄ 水压不足 ⁄ 检查总水压
⁄ 调压器过滤网脏污 ⁄ 清洁龙头前面和MTC恒温阀芯的过滤网。
⁄ 花洒滤网有垃圾堵塞 ⁄ 清洗花洒和软管间的过滤密封件
⁄串水，在龙头关闭的状态下，热水被强迫流入冷水管
路，或者相反。
⁄ 单向阀有垃圾堵塞或漏水 ⁄ 清洗单向阀，如有必要则更换新的
⁄龙头出水温度和温度设定的不符 ⁄ 恒温器未被调节 ⁄ 调节恒温器
⁄ 水压过低 ⁄ 将热水温度从42ºC升高到65ºC
⁄水温无法调节 ⁄ 恒温阀芯表面结垢 ⁄ 更换-恒温阀芯
⁄花洒或龙头出水嘴滴水 ⁄ 在阀体上有灰尘或水垢，阀芯损坏 ⁄ 清洗或更换闭锁阀芯
⁄燃气热水器不工作 ⁄ 手持花洒的流量限制器没有转动 ⁄ 转动流量限制器
⁄ 花洒滤网有垃圾堵塞 ⁄ 清洗花洒和软管间的过滤密封件
⁄ 单向阀无法回缩 ⁄ 更换单向阀
清洗 (参见第页 40)
备用零件 (参见第页 39)
流量示意图 (参见第页 38)
 莲蓬头岔管
 面盆岔管
大小 (参见第页 38)
操作 (参见第页 35)
保养 (参见第页 36)
⁄ 为了保证恒温器的稳定运转，请务必定期从最热到最冷转动调温
器。
⁄ 单向阀必须在符合国家或当地的法律的情况下按照DIN EN 1717定
期检查（至少一年一次）。
校准 (参见第页 34)
安装完成后必须检查调温器的出水温度。如在取水处测量所得的温度
与调温器上设定的温度有偏差，那么必须进行调整。
安全功能 (参见第页 34)
恒温阀芯的安全功能可以预先设定所希望的最高出水温度，例如最高
温度为42℃
请勿使用含有乙酸的硅！
符号说明
安全技巧
装配时为避免挤压和切割受伤，必须戴上手套。
不得让儿童和肢体、精神和⁄或意识有障碍的成人在不受监管的情况下使用
淋浴系统。受酒精或毒品影响的人员不得使用淋浴系统。
淋浴系统只允许作为洗浴、卫生和洁身之用。
冷热水管间过大的压力差必须予以平衡。
安装提示
⁄ 安装前必须检查产品是否受到运输损害。 安装后将不认可运输损害或表面
损伤。
⁄ 管道和阀门必须根据通用标准进行安装、冲洗和检查。
⁄ 请遵守当地国家现行的安装规定。
⁄ 如果水龙头连接不紧密，那么须用个螺栓上紧龙头 (参见第页 31 第 A1
- A18, 参见第页 36 第 A1 - A9). 对于这种安装方式请注意，切勿在水管
上钻孔！如果水龙头连接很紧密，则不需要螺栓进行额外的固定 (参见第页
32 第 B1 - B15, 参见第页 37 第 B1 - B12).
恒温龙头 连接连续流热水器
如果要连接手持花洒，必须去掉它的水流控制器。
技术参数
工作压强： 最大 1 MPa
推荐工作压强： 0,1 - 0,5 MPa
测试压强： 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
热水温度： 最大 70°C
推荐热水温度： 65°C
热力消毒: 最大 70°C ⁄ 4 分钟
自动防止回流
该产品专为饮用水设计！
ZH
检验标记 (参见第页 39)

14
МОНТАЖ (см. стр. 31)
НЕИСПРАВНОСТЬ ПРИЧИНА УСТРАНЕНИЕ НЕИСПРАВНОСТИ
⁄ недостаточный давление (если устан напор воды) ⁄ Проблемы водоснабжения ⁄ Проверить овлен насос проверить работу насоса
⁄ Фильтр термоэлемента загрязнен ⁄ Очистите грязеулавливающие сита перед термостатом
и на регуляторе
⁄ Фильтр душа загрязнен ⁄ Очистить фильтр
⁄ Подмес воды, в закрытом положене горячая вода стре-
мится в подводку холодной воды или наоборот ⁄ Клапан обратного тока воды загрязнен или неисправен ⁄ Очистить кланан или заменить при необходимости
⁄ Температура смешанной воды не соответствует шкале ⁄ Термостат не настроен ⁄ Настроить термостат
⁄ Слишком малое давление воды ⁄ Поднять температуру горячей воды с 42 град.С до 65
град.С
⁄ Регулировка температура не производится ⁄ Регулятор засорен накипью ⁄ Замените регулятор
⁄ Из душа или выхода капает вода ⁄ Загрязнения или отложения на уплотнительном кольце,
верхняя часть запора повреждена ⁄ Очистите или замените верхнюю часть отключающего устройства
⁄ Проточный нагреватель не включается ⁄ Дроссель не удален из ручного душа ⁄ Извлеките дроссель из ручного душа
⁄ Фильтр душа загрязнен ⁄ Очистить фильтр
⁄ Клапан обратного тока заедает ⁄ Замените клапаны обратного течения
ОЧИСТКА (см. стр. 40)
ΚОМПЛЕΚТ (см. стр. 39)
СХЕМА ПОТОКА (см. стр. 38)
 Отвод душа
 Отвод ванны
РАЗМЕРЫ (см. стр. 38)
ЭКСПЛУАТАЦИЯ (см. стр. 35)
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ (см. стр. 36)
⁄ Для гарантии плавного изменения температуры и долгого срока
службы необходимо периодически поворачивать ручку регулировки
температуры из положение максимально горячая в положение макси-
мально холодная вода.
⁄ Защита обратного тока должна регулярно проверяться (минимум один
раз в год) по стандарту DIN EN 1717 или в соответствии с националь-
ными или региональными нормативами
НАСТРОЙКА (см. стр. 34)
После монтажа следует проверить температуру на выходе из термоста-
та. Скорректируйте температуру воды, если она отличается от установ-
ленной на термостате.
SAFETY FUNCTION (см. стр. 34)
С помощью функции Safety Function может быть задана максимальная
температура воды, например 42º C.
Не применяйте силикон, содержащий уксусную кислоту.
ОПИСАНИЕ СИМВОЛОВ
УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
Во время монтажа следует надеть перчатки во избежание прищемления и по-
резов.
Дети, а также взрослые с физическими, умственными и⁄или сенсорными недо-
статками должны пользоваться изделием только под присмотром. Запрещается
пользоваться изделием в состоянии алкогольного или наркотического опьянения.
Изделие разрешается использовать только в гигиенических целях: для принятия
ванны и личной гигиены.
донного клапа. Перед установкой смесителя необходимо регулировочными
кранами выровнять авление холодной и горячей воды при помощи вентмлей
регулирующих подачу воды в квартиру.
УКАЗАНИЯ ПО МОНТАЖУ
⁄ Перед монтажом следует проверить изделие на предмет повреждений при
перевозке. После монтажа претензии о возмещении ущерба за повреждения
при перевозке или повреждения поверхностей не принимаются.
⁄ Трубы и арматура должны быть установлены, промыты и проверены в соот-
ветствии с действующими нормами.
⁄ Необходимо соблюдать требования по монтажу, действующие в соответству-
ющих странах.
⁄ Если подключения воды не монтированы прочно, арматура должна дополни-
тельно устанавливаться при помощи винтов (см. стр. 31 рис. A1 - A18, см. стр. 36
рис. A1 - A9). При этом виде монтажа нужно следить за тем, чтобы провод воды
не сверлился! Если подключения воды монтируются прочно, в дополнительных
винтах нет необходимости (см. стр. 32 рис. B1 - B15, см. стр. 37 рис. B1 - B12).
ТЕРМОСТАТ С ПРОТОЧНЫМИ НАГРЕВАТЕЛЯМИ
При подключении ручного душа, из него необходимо удалить возможно установ-
ленный в нем дроссель.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 70°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C ⁄ 4 мин
укомплектован клапаном обратного тока воды
Изделие предназначено исключительно для питьевой воды!
RU
ЗНАК ТЕХНИЧЕСКОГО КОНТРОЛЯ (см. стр. 39)

15

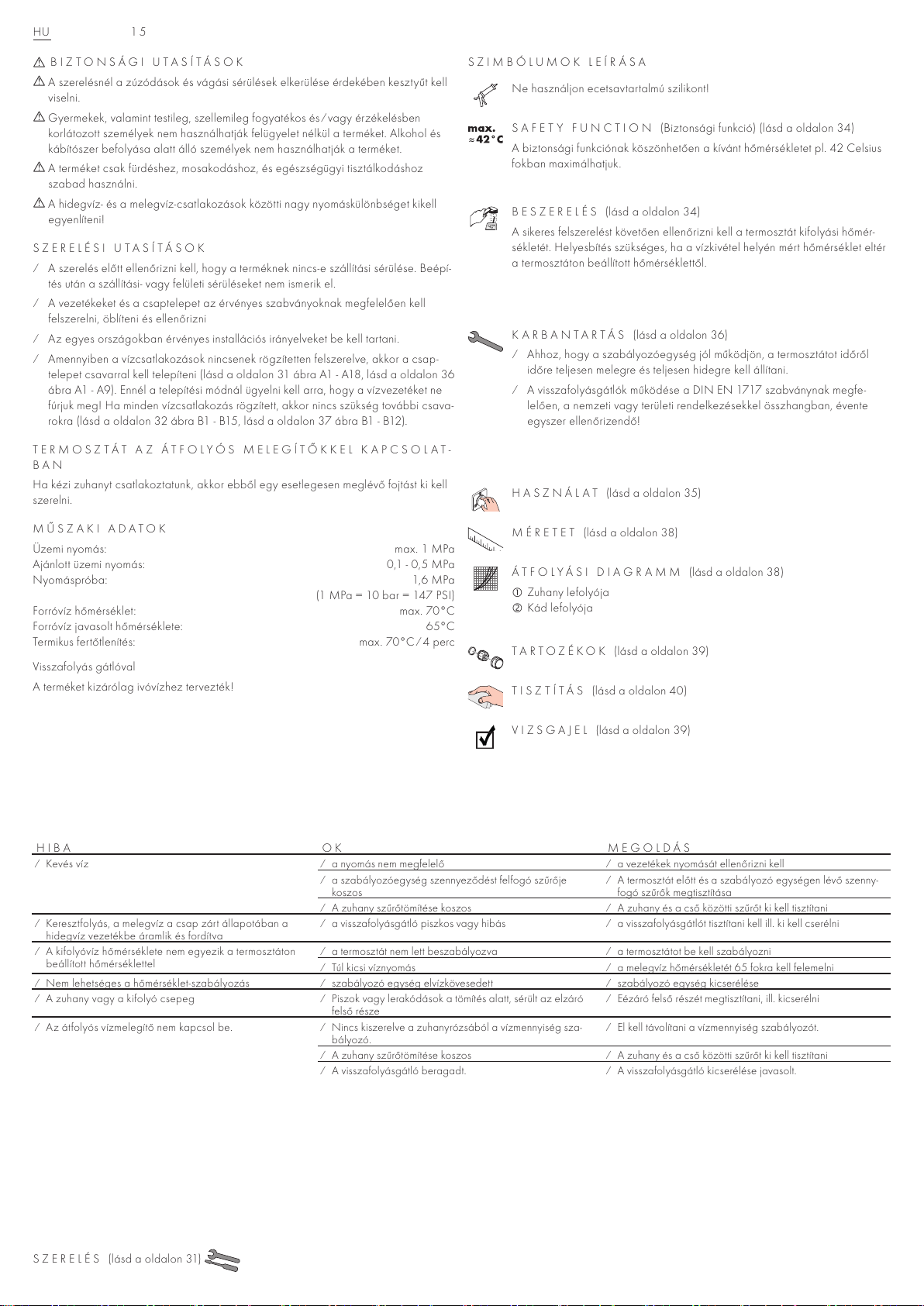

SZERELÉS (lásd a oldalon 31)
HIBA OK MEGOLDÁS
⁄ Kevés víz ⁄ a nyomás nem megfelelő ⁄ a vezetékek nyomását ellenőrizni kell
⁄ a szabályozóegység szennyeződést felfogó szűrője
koszos ⁄ A termosztát előtt és a szabályozó egységen lévő szenny- fogó szűrők megtisztítása
⁄ A zuhany szűrőtömítése koszos ⁄ A zuhany és a cső közötti szűrőt ki kell tisztítani
⁄ Keresztfolyás, a melegvíz a csap zárt állapotában a
hidegvíz vezetékbe áramlik és fordítva ⁄ a visszafolyásgátló piszkos vagy hibás ⁄ a visszafolyásgátlót tisztítani kell ill. ki kell cserélni
⁄ A kifolyóvíz hőmérséklete nem egyezik a termosztáton
beállított hőmérséklettel ⁄ a termosztát nem lett beszabályozva ⁄ a termosztátot be kell szabályozni
⁄ Túl kicsi víznyomás ⁄ a melegvíz hőmérsékletét 65 fokra kell felemelni
⁄ Nem lehetséges a hőmérséklet-szabályozás ⁄ szabályozó egység elvízkövesedett ⁄ szabályozó egység kicserélése
⁄ A zuhany vagy a kifolyó csepeg ⁄ Piszok vagy lerakódások a tömítés alatt, sérült az elzáró
felső része ⁄ Eézáró felső részét megtisztítani, ill. kicserélni
⁄ Az átfolyós vízmelegítő nem kapcsol be. ⁄ Nincs kiszerelve a zuhanyrózsából a vízmennyiség sza-
bályozó. ⁄ El kell távolítani a vízmennyiség szabályozót.
⁄ A zuhany szűrőtömítése koszos ⁄ A zuhany és a cső közötti szűrőt ki kell tisztítani
⁄ A visszafolyásgátló beragadt. ⁄ A visszafolyásgátló kicserélése javasolt.
TISZTÍTÁS (lásd a oldalon 40)
TARTOZÉKOK (lásd a oldalon 39)
ÁTFOLYÁSI DIAGRAMM (lásd a oldalon 38)
 Zuhany lefolyója
 Kád lefolyója
MÉRETET (lásd a oldalon 38)
HASZNÁLAT (lásd a oldalon 35)
KARBANTARTÁS (lásd a oldalon 36)
⁄ Ahhoz, hogy a szabályozóegység jól működjön, a termosztátot időről
időre teljesen melegre és teljesen hidegre kell állítani.
⁄ A visszafolyásgátlók működése a DIN EN 1717 szabványnak megfe-
lelően, a nemzeti vagy területi rendelkezésekkel összhangban, évente
egyszer ellenőrizendő!
BESZERELÉS (lásd a oldalon 34)
A sikeres felszerelést követően ellenőrizni kell a termosztát kifolyási hőmér-
sékletét. Helyesbítés szükséges, ha a vízkivétel helyén mért hőmérséklet eltér
a termosztáton beállított hőmérséklettől.
SAFETY FUNCTION (Biztonsági funkció) (lásd a oldalon 34)
A biztonsági funkciónak köszönhetően a kívánt hőmérsékletet pl. 42 Celsius
fokban maximálhatjuk.
Ne használjon ecetsavtartalmú szilikont!
SZIMBÓLUMOK LEÍRÁSA
BIZTONSÁGI UTASÍTÁSOK
A szerelésnél a zúzódások és vágási sérülések elkerülése érdekében kesztyűt kell
viselni.
Gyermekek, valamint testileg, szellemileg fogyatékos és ⁄ vagy érzékelésben
korlátozott személyek nem használhatják felügyelet nélkül a terméket. Alkohol és
kábítószer befolyása alatt álló személyek nem használhatják a terméket.
A terméket csak fürdéshez, mosakodáshoz, és egészségügyi tisztálkodáshoz
szabad használni.
A hidegvíz- és a melegvíz-csatlakozások közötti nagy nyomáskülönbséget kikell
egyenlíteni!
SZERELÉSI UTASÍTÁSOK
⁄ A szerelés előtt ellenőrizni kell, hogy a terméknek nincs-e szállítási sérülése. Beépí-
tés után a szállítási- vagy felületi sérüléseket nem ismerik el.
⁄ A vezetékeket és a csaptelepet az érvényes szabványoknak megfelelően kell
felszerelni, öblíteni és ellenőrizni
⁄ Az egyes országokban érvényes installációs irányelveket be kell tartani.
⁄ Amennyiben a vízcsatlakozások nincsenek rögzítetten felszerelve, akkor a csap-
telepet csavarral kell telepíteni (lásd a oldalon 31 ábra A1 - A18, lásd a oldalon 36
ábra A1 - A9). Ennél a telepítési módnál ügyelni kell arra, hogy a vízvezetéket ne
fúrjuk meg! Ha minden vízcsatlakozás rögzített, akkor nincs szükség további csava-
rokra (lásd a oldalon 32 ábra B1 - B15, lásd a oldalon 37 ábra B1 - B12).
TERMOSZTÁT AZ ÁTFOLYÓS MELEGÍTŐKKEL KAPCSOLAT-
BAN
Ha kézi zuhanyt csatlakoztatunk, akkor ebből egy esetlegesen meglévő fojtást ki kell
szerelni.
MŰSZAKI ADATOK
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 70°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max. 70°C ⁄ 4 perc
Visszafolyás gátlóval
A terméket kizárólag ivóvízhez tervezték!
HU
VIZSGAJEL (lásd a oldalon 39)

16
ASENNUS (katso sivu 31)
HÄIRIÖ SYY TOIMENPIDE
⁄ Vähän vettä ⁄ Syöttöpaine ei ole riittävä ⁄ Tarkasta putkiston paine
⁄ Lämpötilan säätöyksikön likasihti likaantunut ⁄ Puhdista termostaatin ja säätöyksikön likasihdit
⁄ Käsisuihkun sihtitiiviste likaantunut ⁄ Puhdista suihkukahvan ja letkun välissä oleva sihtitiiviste
⁄ Ristiinvirtaus, hanan ollessa kiinni lämmin vesi pääsee
virtaamaan kylmänveden putkeen tai päinvastoin. ⁄ Suuntaisventtiili likaantunut ⁄ viallinen ⁄ Puhdista suuntaisventtiili, vaihda tarvittaessa
⁄ Veden ulostulolämpötila ei vastaa säädettyä lämpötilaa ⁄ Termostaattia ei ole säädetty ⁄ Säädä termostaatti
⁄ Liian matala vedenpaine ⁄ Kohota lämminveden lämpötila arvoon välillä 42ºC ja
65ºC
⁄ Lämpötilan säätö ei ole mahdollista ⁄ lämpötilan säätöyksikkö kalkkeutunut ⁄ Vaihda lämpötilan säätöyksikkö
⁄ Käsisuihkusta tai hanasta tippuu vettä ⁄ Likaa tai kerrostumia tiivisteistukassa, sulkuventtiilin etuosa
vahingoittunut ⁄ Puhdista tai vaihda sulkuventtiilin etuosa
⁄ Läpimenokuumennin ei kytkeydy päälle ⁄ Käsisuihkussa olevaa kuristinta ei ole poistettu ⁄ Poista kuristin käsisuihkusta
⁄ Käsisuihkun sihtitiiviste likaantunut ⁄ Puhdista suihkukahvan ja letkun välissä oleva sihtitiiviste
⁄ Suuntaisventtiili juuttunut ⁄ Vaihda suuntaisventtiili
PUHDISTUS (katso sivu 40)
VARAOSAT (katso sivu 39)
VIRTAUSDIAGRAMMI (katso sivu 38)
 Suihkun lähtö
 Ammeen lähtö
MITAT (katso sivu 38)
KÄYTTÖ (katso sivu 35)
HUOLTO (katso sivu 36)
⁄ Säätöyksikön kevytkäyttöisyyden takaamiseksi, säädä säätöyksikkö ajoit-
tain täysin kylmälle ja täysin kuumalle.
⁄ Vastaventtiilien toiminta on tarkastettava säännöllisesti paikallisten ja
kansallisten määräysten mukaisesti (DIN EN 1717, vähintään kerran
vuodessa).
SÄÄTÖ (katso sivu 34)
Asennuksen jälkeen termostaatin ulostulolämpötila on tarkastettava. Säätö
on tarpeen, jos käyttöpisteessä mitattu veden lämpötila eroaa termostaattiin
säädetystä lämpötilasta.
SAFETY FUNCTION (katso sivu 34)
Safety Function:ista johtuen haluttu maksimilämpötila voidaan esiasettaa,
esimerkiksi maks. 42º C.
Älä käytä etikkahappopitoista silikonia!
MERKIN KUVAUS
TURVALLISUUSOHJEET
Asennuksessa on käytettävä käsineitä puristumien ja viiltojen aiheuttamien tapatur-
mien estämiseksi.
Lapset ja ruumiillisesti, henkisesti ja⁄tai aistillisesti rajoittuneet aikuiset eivät saa
käyttää suihkujärjestelmää ilman valvontaa. Alkoholin tai huumeiden vaikutuksessa
olevat henkilöt eivät saa käyttää suihkujärjestelmää.
Suihkujärjestelmää saa käyttää ainoastaan kylpy-, hygienia- ja puhdistustarkoituk-
siin.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä on tasattava.
ASENNUSOHJEET
⁄ Ennen asennusta on tarkastettava tuotteen mahdolliset kuljetusvahingot. Asennuksen
jälkeen kuljetus- ja pintavaurioita ei hyväksytä.
⁄ Putket ja hana on asennettava, huuhdeltava ja tarkastettava voimassa olevien
standardien mukaisesti.
⁄ Jokaisessa maassa on noudatettava siellä päteviä asennusohjeita.
⁄ Jos vesiliitäntöjä ei ole asennettu kiinteästi, hana on asennettava lisäksi ruuvilla
(katso sivu 31 kuva A1 - A18, katso sivu 36 kuva A1 - A9). Tässä asennustavassa on
varottava, että vesijohtoihin ei porata! Jos vesiliitännät on asennettu kiinteästi,
lisäruuveja ei tarvita (katso sivu 32 kuva B1 - B15, katso sivu 37 kuva B1 - B12).
TERMOSTAATTI LÄPIVIRTAUSKUUMENNINTA KÄYTETTÄ-
ESSÄ
Jos käytössä on käsisuihku, on siinä mahdollisesti oleva virtauksenrajoitin poistettava.
TEKNISET TIEDOT
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 70°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C ⁄ 4 min
Estää itsestään paluuvirtauksen
Tuote on suunniteltu käytettäväksi ainoastaan juomaveden kanssa!
FI
KOESTUSMERKKI (katso sivu 39)
