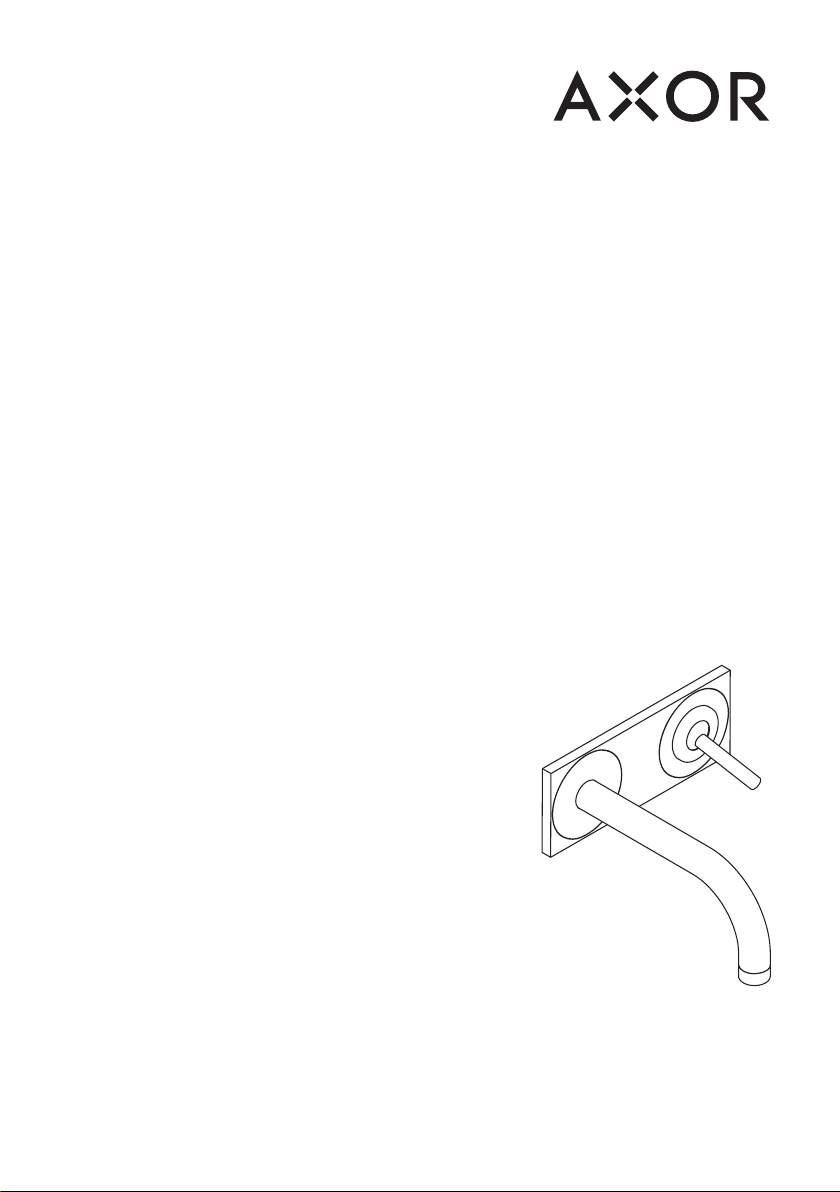

Axor Uno 38112 Series User manual

INSTALLATION
DE ⁄ Gebrauchsanleitung ⁄ Montageanleitung 02
FR ⁄ Mode d'emploi ⁄ Instructions de montage 03
EN ⁄ Instructions for use ⁄ assembly instructions 04
IT ⁄ Istruzioni per l'uso ⁄ Istruzioni per Installazione 05
ES ⁄ Modo de empleo ⁄ Instrucciones de montaje 06
NL ⁄ Gebruiksaanwijzing ⁄ Handleiding 07
DK ⁄ Brugsanvisning ⁄ Monteringsvejledning 08
PT ⁄ Instruções para uso ⁄ Manual de Instalación 09
PL ⁄ Instrukcja obsługi ⁄ Instrukcja montażu 10
CS ⁄ Návod k použití ⁄ Montážní návod 11
SK ⁄ Návod na použitie ⁄ Montážny návod 12
ZH ⁄ 用户手册 ⁄ 组装说明 13
RU ⁄ Руководство пользователя ⁄
Инструкция по монтажу 14
HU ⁄ Használati útmutató ⁄ Szerelési útmutató 15
FI ⁄ Käyttöohje ⁄ Asennusohje 16
SV ⁄ Bruksanvisning ⁄ Monteringsanvisning 17
LT ⁄ Vartotojo instrukcija ⁄ Montavimo instrukcijos 18
HR ⁄ Upute za uporabu ⁄ Uputstva za instalaciju 19
TR ⁄ Kullanım kılavuzu ⁄ Montaj kılavuzu 20
RO ⁄ Manual de utilizare ⁄ Instrucţiuni de montare 21
EL ⁄ Οδηγίες χρήσης ⁄ Οδηγία συναρμολόγησης 22
SL ⁄ Navodilo za uporabo ⁄ Navodila za montažo 23
ET ⁄ Kasutusjuhend ⁄ Paigaldusjuhend 24
LV ⁄ Lietošanas pamācība ⁄ Montāžas instrukcija 25
SR ⁄ Uputstvo za upotrebu ⁄ Uputstvo za montažu 26
NO ⁄ Bruksanvisning ⁄ Montasjeveiledning 27
BG ⁄ Инструкция за употреба ⁄
Ръководство за монтаж 28
SQ ⁄ Udhëzuesi i përdorimit ⁄ Udhëzime rreth montimit 29
AR ⁄ ⁄30
AXOR Uno
38112XXX ⁄ 38115XXX

02
SICHERHEITSHINWEISE
Bei der Montage müssen zur Vermeidung von Quetsch-
und Schnittverletzungen Handschuhe getragen
werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körperrei-
nigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
MONTAGEHINWEISE
⁄ Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
⁄ Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
⁄ Die in den Ländern jeweils gültigen Installationsrichtlini-
en sind einzuhalten.
⁄ Das Ablaufventil darf nur zum bestimmungsgemäßen
Gebrauch verwendet werden. Das Befestigen von
anderen Gegenständen z. B. einer Halbsäule an dem
Ablaufventil ist nicht zulässig.
⁄ Bei Problemen mit dem Durchlauferhitzer oder wenn
mehr Wasserdurchsatz gewünscht wird, kann der
EcoSmart® (Durchflussbegrenzer), der hinter dem
Luftsprudler sitzt, entfernt werden.
TECHNISCHE DATEN
Armatur serienmäßig mit EcoSmart® (Durchflussbegrenzer)
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C ⁄ 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
REINIGUNG (siehe Seite 38)
SERVICETEILE (siehe Seite 39)
XXX = Farbcodierung
000 = chrom
340 = Brushed Black Chrome
820 = brushed nickel
930 = Polished Brass
MONTAGE (siehe Seite 31)
DURCHFLUSSDIAGRAMM
(siehe Seite 37)
 mit EcoSmart®
 ohne EcoSmart®
MASSE (siehe Seite 36)
BEDIENUNG (siehe Seite 37)
Hansgrohe empfiehlt, morgens oder nach län-
geren Stagnationszeiten den ersten halben Liter
nicht als Trinkwasser zu verwenden.
Kein essigsäurehaltiges Silikon verwenden!
SYMBOLBESCHREIBUNG
DE
PRÜFZEICHEN (siehe Seite 38)

03
CONSIGNES DE SÉCURITÉ
Lors du montage, porter des gants de protection pour
éviter toute blessure par écrasement ou coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
INSTRUCTIONS POUR LE MONTAGE
⁄ Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface ne
pourra pas être reconnu.
⁄ Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
⁄ Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
⁄ La vanne d'écoulement ne doit être utilisée qu'aux
fins auxquelles elle a été conçue. La fixation d'autres
objets, tels p. ex. qu'une demi-colonne, est interdite sur
la vanne d'écoulement.
⁄ En cas de problèmes avec le chauffe-eau, ou bien si
le débit d'eau doit être plus important, il est possible
d'enlever l'EcoSmart® (limiteur de débit) se trouvant
derrière l'aérateur.
INFORMATIONS TECHNIQUES
Robinetterie équipée en série d’un EcoSmart® (limiteur de
débit)
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C ⁄ 4 min
Le produit est exclusivement conçu pour de l'eau potable!
NETTOYAGE (voir pages 38)
PIÈCES DÉTACHÉES (voir pages 39)
XXX = Couleurs
000 = chromé
340 = Brushed Black Chrome
820 = brushed nickel
930 = Polished Brass
MONTAGE (voir pages 31)
DIAGRAMME DU DÉBIT
(voir pages 37)
 avec EcoSmart®
 sans EcoSmart®
DIMENSIONS (voir pages 36)
INSTRUCTIONS DE SERVICE
(voir pages 37)
Hansgrohe recommande de ne pas utiliser le
premier demi-litre le matin ou après une période
de stagnation prolongée.
Ne pas utiliser de silicone contenant de l'acide
acétique!
DESCRIPTION DU SYMBOLE
FR
CLASSIFICATION ACOUSTIQUE
ET DÉBIT (voir pages 38)

04
SAFETY NOTES
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
The hot and cold supplies must be of equal pressures.
INSTALLATION INSTRUCTIONS
⁄ Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
⁄ The pipes and the fixture must be installed, flushed and
tested as per the applicable standards.
⁄ The plumbing codes applicable in the respective coun-
tries must be observed.
⁄ The drain valve must only be used as intended. It is not
allowed to attach other objects to the drain valve, for
example a semi-pedestal.
⁄ If the instantaneous water heater causes problems or
if you wish to increase the water flow, the EcoSmart®
(flow limiter) located behind the aerator can be
removed.
TECHNICAL DATA
This mixer series-produced with EcoSmart® (flow limiter)
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C ⁄ 4 min
The product is exclusively designed for drinking water!
CLEANING (see page 38)
SPARE PARTS (see page 39)
XXX = Colors
000 = chrome plated
340 = Brushed Black Chrome
820 = brushed nickel
930 = Polished Brass
ASSEMBLY (see page 31)
FLOW DIAGRAM
(see page 37)
 with EcoSmart®
 without EcoSmart®
DIMENSIONS (see page 36)
OPERATION (see page 37)
Hansgrohe recommends not to use as drinking
water the first half liter of water drawn in the
morning or after a prolonged period of non-use.
Do not use silicone containing acetic acid!
SYMBOL DESCRIPTION
EN
TEST CERTIFICATE (see page 38)

05
INDICAZIONI SULLA SICUREZZA
Durante il montaggio, per pevitare ferite da schiaccia-
mento e da taglio bisogna indossare guanti protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
Attenzione! Compensare le differenze di pressione tra i
collegamenti dell'acqua fredda e dell'acqua calda.
ISTRUZIONI PER IL MONTAGGIO
⁄ Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
⁄ Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
⁄ Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
⁄ Utilizzare la valvola di scarico solo conforme alla
destinazione. Non è consentito fissare altri oggetti, ad
es. una semi-colonna, alla valvola di scarico.
⁄ Nel caso di problemi con lo scalda-acqua oppure nel
caso si desiderasse più erogazione, si può eliminare
il EcoSmart® (limitatore di flusso) che si trova dietro la
valvola di aerazione.
DATI TECNICI
Questo miscelatore è dotato di serie del EcoSmart®
(limitatore di flusso)
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C ⁄ 4 min
Il prodotto è concepito esclusivamente per acqua pota-
bile!
PULITURA (vedi pagg. 38)
PARTI DI RICAMBIO
(vedi pagg. 39)
XXX = Trattamento
000 = cromato
340 = Brushed Black Chrome
820 = brushed nickel
930 = Polished Brass
MONTAGGIO (vedi pagg. 31)
DIAGRAMMA FLUSSO
(vedi pagg. 37)
 con EcoSmart®
 senza EcoSmart®
INGOMBRI (vedi pagg. 36)
PROCEDURA (vedi pagg. 37)
Hansgrohe raccomanda, di mattina oppure
dopo lunghi tempi di stagnazione, di non utilizza-
re il primo mezzo litro come acqua potabile.
Non utilizzare silicone contenente acido acetico!
DESCRIZIONE SIMBOLO
IT
SEGNO DI VERIFICA
(vedi pagg. 38)

06
INDICACIONES DE SEGURIDAD
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de baño,
higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre agua
fría y agua caliente deben equilibrarse.
INDICACIONES PARA EL MONTAJE
⁄ Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
⁄ Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
⁄ Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
⁄ La válvula de desagüe solo puede ser utilizada para
el uso especificado. No se permite fijar a la válvula de
desagüe otros objetos, como una semicolumna.
⁄ En caso de problemas con el calentador instantáneo o
cuando se desee más caudal de agua puede quitarse
el EcoSmart® (limitador de caudal), situado detrás del
aireador.
DATOS TÉCNICOS
Grifo, desde fábrica equipado con EcoSmart® (limitador
de caudal)
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C ⁄ 4 min
El producto ha sido concebido exclusivamente para agua
potable.
LIMPIAR (ver página 38)
REPUESTOS (ver página 39)
XXX = Acabados
000 = cromado
340 = Brushed Black Chrome
820 = brushed nickel
930 = Polished Brass
MONTAJE (ver página 31)
DIAGRAMA DE CIRCULACIÓN
(ver página 37)
 con EcoSmart®
 sin EcoSmart®
DIMENSIONES (ver página 36)
MANEJO (ver página 37)
Hansgrohe recomienda no utilizar el primer
medio litro como agua potable por las mañanas
o tras un largo periodo de inactividad.
No utilizar silicona que contiene ácido acético!
DESCRIPCIÓN DE SÍMBOLOS
ES
MARCA DE VERIFICACIÓN
(ver página 38)

07
VEILIGHEIDSINSTRUCTIES
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygiënische
doeleinden en voor de lichaamreiniging worden
gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
MONTAGE-INSTRUCTIES
⁄ Vóór de montage moet het product gecontroleerd wor-
den op transportschade. Na de inbouw wordt geen
transport- of oppervlakteschade meer aanvaard.
⁄ De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
⁄ De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
⁄ De uitlaatklep mag enkel gebruikt worden voor het
reglementaire gebruik. Het bevestigen van andere
voorwerpen, bv. een halfzuil op de uitlaatklep is niet
toegestaan.
⁄ Wanneer problemen optreden bij doorloopgeisers of
wanneer een grotere waterdoorvoer gewenst is, kan
de EcoSmart® (doorstroombegrenzer) die achter de
perlator is gemonteerd, makkelijk verwijderd worden.
TECHNISCHE GEGEVENS
Armatuur standaard met EcoSmart® (doorstroombegren-
zer)
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C ⁄ 4 min
Het product is uitsluitend ontworpen voor drinkwater!
REINIGEN (zie blz. 38)
SERVICE ONDERDELEN
(zie blz. 39)
XXX = Kleuren
000 = verchroomd
340 = Brushed Black Chrome
820 = brushed nickel
930 = Polished Brass
MONTAGE (zie blz. 31)
DOORSTROOMDIAGRAM
(zie blz. 37)
 met EcoSmart®
 zonder EcoSmart®
MATEN (zie blz. 36)
BEDIENING (zie blz. 37)
Hansgrohe raadt aan om 's morgens na langere
stagnatietijden de eerste halve liter niet als dink-
water te gebruiken.
Gebruik geen zuurhoudende silicone!
SYMBOOLBESCHRIJVING
NL
KEURMERK (zie blz. 38)

08
SIKKERHEDSANVISNINGER
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og krops-
rengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
MONTERINGSANVISNINGER
⁄ Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
⁄ Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
⁄ Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
⁄ Afløbsventilen må kun bruges til det fastlagte formål.
Det er ikke tilladt at fastgøre andre genstande f.eks. en
halvsøjle til afløbsventilen.
⁄ Ved problemer med gennemløbsvandvarmer eller
hvis der ønskes mere vandgennemstrømning, kan
EcoSmart® (gennemstrømningsbegrænseren), der sid-
der i perlatoren, fjernes.
TEKNISKE DATA
Armaturet er forsynet med EcoSmart® (gennemstrømnings-
begrænser)
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C ⁄ 4 min
Produktet er udelukkende beregnet til drikkevand!
RENGØRING (se s. 38)
RESERVEDELE (se s. 39)
XXX = Overflade
000 = Krom
340 = Brushed Black Chrome
820 = Brushed nickel
930 = Polished Brass
MONTERING (se s. 31)
GENNEMSTRØMNINGSDIAGRAM
(se s. 37)
 med EcoSmart®
 uden EcoSmart®
MÅLENE (se s. 36)
BRUGSANVISNING (se s. 37)
Hansgrohe anbefaler at den første halve liter om
morgenen eller efter længere stagneringstider
ikke anvendes som drikkevand.
Der må ikke benyttes eddikesyreholdig silikone!
SYMBOLBESKRIVELSE
DK
GODKENDELSE (se s. 38)

09
AVISOS DE SEGURANÇA
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes de
entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene
pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
AVISOS DE MONTAGEM
⁄ Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
⁄ As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
⁄ A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
⁄ A válvula de escoamento só pode ser utilizada para
o fim para o qual foi concebida. Não é permitida a
fixação de outros objetos na válvula de escoamento
como, por exemplo, uma semicoluna.
⁄ Em caso de problemas com o esquentador de água
ou se desejar maior débito de água, é possível retirar
o EcoSmart® (limitador de caudal), situado por trás do
emulsor.
DADOS TÉCNICOS
Misturadoras produzidas em série com EcoSmart® (limita-
dor de caudal)
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C ⁄ 4 min
Este produto foi única e exclusivamente concebido para
água potável!
LIMPEZA (ver página 38)
PEÇAS DE SUBSTITUIÇÃO
(ver página 39)
XXX = Acabamentos
000 = cromado
340 = Brushed Black Chrome
820 = brushed nickel
930 = Polished Brass
MONTAGEM (ver página 31)
FLUXOGRAMA
(ver página 37)
 com EcoSmart®
 sem EcoSmart®
MEDIDAS (ver página 36)
FUNCIONAMENTO (ver página 37)
A Hansgrohe recomenda a não utilização do
primeiro meio litro de água, de manhã ou após
longas paragens, para fins de consumo.
Não utilizar silicone que contenha ácido
acético!
DESCRIÇÃO DO SÍMBOLO
PT
MARCA DE CONTROLO
(ver página 38)

10
WSKAZÓWKI BEZPIECZEŃSTWA
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produkt może być używany tylko do kąpieli, higieny i
czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i zimnej
wody muszą zostać wyrównane.
WSKAZÓWKI MONTAŻOWE
⁄ Przed montażem należy skontrolować produkt pod ką-
tem szkód transportowych. Po montażu nie widać żad-
nych szkód transportowych ani szkód na powierzchni.
⁄ Przewody i armatura muszą być montowane, płukane i
kontrolowane według obowiązujących norm.
⁄ Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
⁄ Zawór odpływowy można używać tylko zgodnie z
przeznaczeniem. Mocowanie innych przedmiotów,
np. półkolumny przy zaworze odpływowym, jest
niedozwolone.
⁄ W przypadku problemów z przepływowymi pod-
grzewaczami wody lub jeśli chce się uzyskać większy
przepływ wody, można usunąć EcoSmart® (ogranicz-
nik przepływu) znajdujący się za napowietrzaczem.
DANE TECHNICZNE
Armatura produkowana seryjnie z funkcją EcoSmart®
(ogranicznik przepływu)
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 70°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C ⁄ 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
CZYSZCZENIE (patrz strona 38)
CZĘŚCI SERWISOWE
(patrz strona 39)
XXX = Kody kolorów
000 = chrom
340 = Brushed Black Chrome
820 = nikiel szorowany
930 = Polished Brass
MONTAŻ (patrz strona 31)
SCHEMAT PRZEPŁYWU
(patrz strona 37)
 z EcoSmart®
 bez EcoSmart®
WYMIARY (patrz strona 36)
OBSŁUGA (patrz strona 37)
Hansgrohe zaleca, by z rana lub po dłuższym
czasie niekorzystania, pierwsze pół litra wody
nie używać jako wody pitnej.
Nie stosować silikonów zawierających kwas
octowy!
OPIS SYMBOLU
PL
ZNAK JAKOŚCI (patrz strona 38)

11
BEZPEČNOSTNÍ POKYNY
Pro zabránění řezným zraněním a pohmožděninám je
nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji stude-
né a teplé vody.
POKYNY K MONTÁŽI
⁄ Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
⁄ Vedení a armatura musí být namontovány, propláchnu-
ty a otestovány podle platných norem.
⁄ Je třeba dodržovat montážní pravidla platné v dané
zemi.
⁄ Vypouštěcí ventil je povoleno používat pouze dle
určení. Připevňování jiných předmětů např. polosloupů
k vypouštěcímu ventilu není přípustné.
⁄ Při problémech s průtokovým ohřívačem, nebo když je
požadován větší průtok, může být odstraněno zařízení
EcoSmart® (omezovač průtoku), které je umístěno za
perlátorem.
TECHNICKÉ ÚDAJE
Armatura je sériově vybavena zařízením EcoSmart®
(omezovač průtoku)
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 70°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C ⁄ 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
ČIŠTĚNÍ (viz strana 38)
SERVISNÍ DÍLY (viz strana 39)
XXX = Kód povrchové úpravy
000 = chrom
340 = Brushed Black Chrome
820 = brushed nickel
930 = Polished Brass
MONTÁŽ (viz strana 31)
DIAGRAM PRŮTOKU
(viz strana 37)
 se zařízením EcoSmart®
 bez zařízení EcoSmart®
ROZMÌRY (viz strana 36)
OVLÁDÁNÍ (viz strana 37)
Hansgrohe doporučuje ráno nebo po delších
přestávkách nepoužívat prvního půl litru jako
pitnou vodu.
Nepoužívat silikon s obsahem kyseliny octové!
POPIS SYMBOLŮ
CS
ZKUŠEBNÍ ZNAČKA (viz strana 38)

12
BEZPEČNOSTNÉ POKYNY
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
POKYNY PRE MONTÁŽ
⁄ Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
⁄ Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
⁄ Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
⁄ Odtokový ventil sa smie používať iba na použitie v
súlade s určením. Upevňovanie iných predmetov, napr.
polovičného stĺpu na odtokový ventil, nie je prípustné.
⁄ Pri problémoch s prietokovým ohrievačom alebo ak je
požadovaný väčší prietok vody, môže sa demontovať
zariadenie EcoSmart® (obmedzovač prietoku), ktoré je
umiestnené za perlátorom.
TECHNICKÉ ÚDAJE
Armatúra je sériovo vybavená zariadením EcoSmart®
(obmedzovač prietoku)
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 70°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C ⁄ 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
ČISTENIE (viď strana 38)
SERVISNÉ DIELY (viď strana 39)
XXX = Farebné označenie
000 = chróm
340 = Brushed Black Chrome
820 = brushed nickel
930 = Polished Brass
MONTÁŽ (viď strana 31)
DIAGRAM PRIETOKU
(viď strana 37)
 so zariadením EcoSmart®
 bez zariadenia EcoSmart®
ROZMERY (viď strana 36)
OBSLUHA (viď strana 37)
Hansgrohe odporúča ráno a po dlhších dobách
odstávky nepoužiť prvého pol litra vody ako
pitnú vodu.
Nepoužívať silikón s obsahom kyseliny octovej!
POPIS SYMBOLOV
SK
OSVEDČENIE O SKÚŠKE
(viď strana 38)

13
安全技巧
装配时为避免挤压和切割受伤，必须戴上手套。
本产品只允许作为洗浴、卫生和洁身之用。
冷热水管间过大的压力差必须予以平衡。
安装提示
⁄ 安装前必须检查产品是否受到运输损害。 安装后
将不认可运输损害或表面损伤。
⁄ 管道和阀门必须根据通用标准进行安装、冲洗和
检查。
⁄ 请遵守当地国家现行的安装规定。
⁄ 只能按规定使用溢流阀。禁止将半露柱及其他部
件固定到溢流阀上。
⁄ 如果使用即热式热水器时出现问题，或要求更大
的水流量，可以把位于水波器后面的 EcoSmart®（
流量限制器）拆除。
技术参数
本龙头配有EcoSmart®（流量限制器）
工作压强： 最大 1 MPa
推荐工作压强： 0,1 - 0,5 MPa
测试压强： 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
热水温度： 最大 70°C
推荐热水温度： 65°C
热力消毒: 最大 70°C ⁄ 4 分钟
该产品专为饮用水设计！ 清洗(参见第页 38)
备用零件(参见第页 39)
XXX = 颜色代码
000 = 镀铬
340 = Brushed Black Chrome
820 = 镍拉丝
930 = Polished Brass
安装(参见第页31)
流量示意图
(参见第页 37)
 带有 EcoSmart®
 无 EcoSmart®
大小(参见第页 36)
操作(参见第页 37)
汉斯格雅建议，清晨或在水流长时间停滞
后，前半升水不作饮用水使用。
请勿使用含有乙酸的硅胶！
符号说明
ZH
检验标记(参见第页 38)

14
УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАС-
НОСТИ
Во время монтажа следует надеть перчатки во из-
бежание прищемления и порезов.
Изделие разрешается использовать только в гигиени-
ческих целях: для принятия ванны и личной гигиены.
донного клапа. Перед установкой смесителя необхо-
димо регулировочными кранами выровнять авление
холодной и горячей воды при помощи вентмлей
регулирующих подачу воды в квартиру.
УКАЗАНИЯ ПО МОНТАЖУ
⁄ Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После монта-
жа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей
не принимаются.
⁄ Трубы и арматура должны быть установлены, про-
мыты и проверены в соответствии с действующими
нормами.
⁄ Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
⁄ Спускной клапан разрешается использовать только
в предусмотренных целях. На спускном клапане за-
прещается закреплять другие предметы, например,
полуколонну.
⁄ Если возникнут проблемы с проточным бойлером
или потребуется увеличить расход воды, то можно
удалить EcoSmart® (ограничитель потока воды), кото-
рый установлен за воздушным рассекателем.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Смесители этой серии серийно оснащаются
EcoSmart® (ограничителем потока воды)
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 70°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C ⁄ 4 мин
Изделие предназначено исключительно для питьевой
воды!
ОЧИСТКА (см. стр. 38)
ΚОМПЛЕΚТ (см. стр. 39)
XXX = Цветная кодировка
000 = хром
340 = Brushed Black Chrome
820 = brushed nickel
930 = Polished Brass
МОНТАЖ (см. стр. 31)
СХЕМА ПОТОКА
(см. стр. 37)
 C EcoSmart®
 Без EcoSmart®
РАЗМЕРЫ (см. стр. 36)
ЭКСПЛУАТАЦИЯ (см. стр. 37)
Hansgrohe рекомендует по утрам либо после
длительного перерыва в использовании не ис-
пользовать первые поллитра воды для питья.
Не применяйте силикон, содержащий уксус-
ную кислоту.
ОПИСАНИЕ СИМВОЛОВ
RU
ЗНАК ТЕХНИЧЕСКОГО КОНТРО-
ЛЯ (см. стр. 38)

15
BIZTONSÁGI UTASÍTÁSOK
A szerelésnél a zúzódások és vágási sérülések elkerü-
lése érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és egész-
ségügyi tisztálkodáshoz szabad használni.
A hidegvíz- és a melegvíz-csatlakozások közötti nagy
nyomáskülönbséget kikell egyenlíteni!
SZERELÉSI UTASÍTÁSOK
⁄ A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
⁄ A vezetékeket és a csaptelepet az érvényes szab-
ványoknak megfelelően kell felszerelni, öblíteni és
ellenőrizni
⁄ Az egyes országokban érvényes installációs irányelve-
ket be kell tartani.
⁄ A lefolyószelepet csak rendeltetésszerűen szabad
használni. Más tárgyak, pl. mosdóláb, rögzítése a
lefolyószelephez nem megengedett.
⁄ Ha problémák adódnak az átfolyós vízmelegítõvel
vagy nagyobb átfolyó vízmennyiségre van szükség,
akkor az EcoSmart® (átfolyáskorlátozó) eltávolíható a
perlátor mögül.
MŰSZAKI ADATOK
A csaptelep szériakivitelben el van látva EcoSmart®
(átfolyáskorlátozó) berendezéssel
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 70°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max. 70°C ⁄ 4 perc
A terméket kizárólag ivóvízhez tervezték!
TISZTÍTÁS (lásd a oldalon 38)
TARTOZÉKOK (lásd a oldalon 39)
XXX = Színkódolás
000 = króm
340 = Brushed Black Chrome
820 = brushed nickel
930 = Polished Brass
SZERELÉS (lásd a oldalon 31)
ÁTFOLYÁSI DIAGRAMM
(lásd a oldalon 37)
 EcoSmart® berendezéssel
 EcoSmart® nélkül
MÉRETET (lásd a oldalon 36)
HASZNÁLAT (lásd a oldalon 37)
A Hansgrohe azt ajánlja, hogy hosszabb
állási idő után az első fél liter vizet ne használja
ivóvízként.
Ne használjon ecetsavtartalmú szilikont!
SZIMBÓLUMOK LEÍRÁSA
HU
VIZSGAJEL (lásd a oldalon 38)

16
TURVALLISUUSOHJEET
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja
puhdistustarkoituksiin.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä
on tasattava.
ASENNUSOHJEET
⁄ Ennen asennusta on tarkastettava tuotteen mahdolliset
kuljetusvahingot. Asennuksen jälkeen kuljetus- ja pinta-
vaurioita ei hyväksytä.
⁄ Putket ja hana on asennettava, huuhdeltava ja tarkas-
tettava voimassa olevien standardien mukaisesti.
⁄ Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
⁄ Poistoventtiiliä saa käyttää vain tarkoituksenmukaisesti.
Poistoventtiiliin ei saa kiinnittää muita esineitä, esim.
seinäkupua.
⁄ Jos läpivirtauskuumentimen kanssa on ongelmia tai jos
halutaan suurempaa veden virtausmäärää, voidaan
poreenmuodostajan takana oleva EcoSmart® (virtauk-
senrajoitin) poistaa.
TEKNISET TIEDOT
Kaluste on vakiona varustettu EcoSmart® (virtauksenrajoit-
timella)
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 70°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C ⁄ 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomaveden
kanssa!
PUHDISTUS (katso sivu 38)
VARAOSAT (katso sivu 39)
XXX = Värikoodaus
000 = kromi
340 = Brushed Black Chrome
820 = harjattu nikkeli
930 = Polished Brass
ASENNUS (katso sivu 31)
V I R T A U S D I A G R A M M I
(katso sivu 37)
 sisältää EcoSmart®
 ilman EcoSmart®
MITAT (katso sivu 36)
KÄYTTÖ (katso sivu 37)
Hansgrohe suosittelee, että ensimmäistä puolta
litraa ei käytetä juomavetenä aamuisin eikä
silloin, kun laitetta ei ole käytetty pitkään aikaan.
Älä käytä etikkahappopitoista silikonia!
MERKIN KUVAUS
FI
KOESTUSMERKKI (katso sivu 38)

17
SÄKERHETSANVISNINGAR
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Produkten får bara användas till kroppshygien med
bad och dusch.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
MONTERINGSANVISNINGAR
⁄ Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
⁄ Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
⁄ De installationsriktlinjer som gäller i länderna ska följas.
⁄ Avrinningsventilen får bara användas till det som den
är avsedd för. Det är inte tillåtet att montera andra
föremål, t.ex. en kåpa, vid avrinningsventilen.
⁄ Om det är problem med vattenberedaren eller om
större vattenflöde önskas kan EcoSmart® (flödeskon-
troll) som sitter bakom perlatorn tas bort.
TEKNISKA DATA
Blandare seriemässigt med EcoSmart® (flödeskontroll)
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 70°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C ⁄ 4 min
Produkten är enbart avsedd för dricksvatten!
RENGÖRING (se sidan 38)
RESERVDELAR (se sidan 39)
XXX = Färgkodning
000 = krom
340 = Brushed Black Chrome
820 = borstad nickel
930 = Polished Brass
MONTERING (se sidan 31)
FLÖDESSCHEMA
(se sidan 37)
 med EcoSmart®
 utan EcoSmart®
MÅTTEN (se sidan 36)
HANTERING (se sidan 37)
Hansgrohe rekommenderar att den första halvli-
tern inte används som dricksvatten på morgonen
eller efter längre perioder utan användning.
Använd inte silikon som innehåller ättiksyra!
SYMBOLBESKRIVNING
SV
TESTSIGILL (se sidan 38)

18
SAUGUMO TECHNIKOS NURODY-
MAI
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
MONTAVIMO INSTRUKCIJA
⁄ Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pretenzijos
dėl transportavimo ir paviršiaus pažeidimų nepriima-
mos.
⁄ Vamzdžiai ir sujungimai turi būti montuojami, plaunami
ir tikrinami pagal galiojančias normas.
⁄ Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
⁄ Išleidimo vožtuvas gali būti naudojamas tik pagal savo
paskirtį. Prie išleidimo vožtuvo draudžiama tvirtinti kitas
dalis, pavyzdžiui, puskolones.
⁄ Jei yra problemų su momentiniu vandens šildytuvu ar
neužtenka vandens srauto, galima pašalinti už aerato-
riaus esantį „EcoSmart®“ (vandens srauto ribotuvą).
TECHNINIAI DUOMENYS
Šios serijos maišytuvai turi EcoSmart® (vandens srauto
ribotuvą)
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 70°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip 70°C ⁄ 4 min
Produktas skirtas tik geriamajam vandeniui!
VALYMAS (žr. psl. 38)
ATSARGINĖS DALYS (žr. psl. 39)
XXX = Spalvos
000 = chrom
340 = Brushed Black Chrome
820 = brushed nickel
930 = Polished Brass
MONTAVIMAS (žr. psl. 31)
PRALAIDUMO DIAGRAMA
(žr. psl. 37)
 su EcoSmart®
 be EcoSmart®
IŠMATAVIMAI (žr. psl. 36)
EKSPLOATACIJA (žr. psl. 37)
Naudojant po ilgesnės pertraukos, „Hansgrohe“
rekomenduoja pirmo pusės litro vandens nevartoti
kaip geriamojo.
Nenaudokite silikono, kurio sudėtyje yra acto
rūgšties!
SIMBOLIO APRAŠYMAS
LT
BANDYMO PAŽYMA (žr. psl. 38)

19
SIGURNOSNE UPUTE
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje, tušira-
nje i osobnu higijenu.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
UPUTE ZA MONTAŽU
⁄ Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
⁄ Cijevi i armatura moraju biti postavljeni, isprani i testira-
ni prema važećim normama.
⁄ Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.
⁄ Odvodni ventil smije se koristiti samo namjenski.
Pričvršćivanje drugih predmeta npr. polustubova na
odvodnom ventilu nije dopušteno.
⁄ Ako dolazi do problema s protočnim bojlerom ili se
želi veći protok vode, može se ukloniti EcoSmart®
(limitator protoka) lociran iza aeratora.
TEHNIČKI PODATCI
Armatura ima serijski ugrađen EcoSmart® (limitator
protoka)
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 70°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak 70°C ⁄ 4 min
Proizvod je koncipiran isključivo za pitku vodu!
ČIŠĆENJE (pogledaj stranicu 38)
REZERVNI DJELOVI
(pogledaj stranicu 39)
XXX = Boje
000 = krom
340 = Brushed Black Chrome
820 = brushed nickel
930 = Polished Brass
SASTAVLJANJE (pogledaj stranicu 31)
DIJAGRAM PROTOKA
(pogledaj stranicu 37)
 s limitatorom EcoSmart®
 bez limitatora EcoSmart®
MJERE (pogledaj stranicu 36)
UPOTREBA (pogledaj stranicu 37)
Hansgrohe preporuča da ujutro ili nakon duljeg
nekorištenja prvih 1⁄2 litre vode ne upotrebljava-
te za piće.
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
OPIS SIMBOLA
HR
OZNAKA TESTIRANJA
(pogledaj stranicu 38)

20
GÜVENLİK UYARILARI
Montaj esnasında ezilme ve kesilme gibi yaralanmaları
önlemek için eldiven kullanılmalıdır.
Ürün yalnızca banyo, hijyen ve beden temizliği amaç-
ları doğrultusunda kullanılabilir.
Sıcak ve soğuk su bağlantıları arasında büyük basınç
farklılıkları varsa, bu basınç farklılıklarının dengelenme-
si gerekir.
MONTAJ AÇIKLAMALARI
⁄ Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk üstlenilme-
mektedir.
⁄ Boruların ve armatürün montajı, yıkanması ve kontrolü
geçerli normlara göre yapılmalıdır.
⁄ Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
⁄ Drenaj valfi sadece amacına uygun şekilde kullanılabi-
lir. Yarı sütun gibi diğer nesnelerin drenaj valfi üzerine
sabitlenmesine izin verilmez.
⁄ Sürekli akışlı su ısıtıcıları ile birlikte kullanımında prob-
lemler söz konusu ise veya akan su miktarının daha
fazla olması isteniyorsa, perlatörün arka tarafındaki
EcoSmart® (akış sınırlayıcısı) sökülüp çıkarılabilir.
TEKNİK BİLGİLER
Batarya EcoSmart® (akış sınırlayıcısı) ile birlikte seri olarak
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 70°C
Tavsiye edilen su ısısı: 65°C
Termik dezenfeksiyon: azami 70°C ⁄ 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!
TEMİZLEME (bakınız sayfa 38)
YEDEK PARÇALAR (bakınız sayfa 39)
XXX = Renkler
000 = krom
340 = Brushed Black Chrome
820 = brushed nickel
930 = Polished Brass
MONTAJI (bakınız sayfa 31)
AKIŞ DİYAGRAMI
(bakınız sayfa 37)
 EcoSmart® dahil
 EcoSmart® hariç
ÖLÇÜLERİ (bakınız sayfa 36)
KULLANIMI (bakınız sayfa 37)
Hansgrohe sabahları uzun durgunluk süresi
sonrasında ilk yarım litre suyun içme suyu olarak
kullanılmamasını önerir.
Asetik asit içeren silikon kullanmayın!
SİMGE AÇIKLAMASI
TR
KONTROL İŞARETİ
(bakınız sayfa 38)
