Axor ShowerSelect Square 36714 1 Series Instruction Manual

EN ⁄ Installation / User Instructions / Warranty
FR ⁄ Instructions de montage / Mode d'emploi / Garantie
ES ⁄ Instrucciones de montaje / Manejo / Garantía
INSTALLATION
AXOR ShowerSelect Soft Cube
36705XX1
AXOR ShowerSelect Square
36714XX1
AXOR ShowerSelect Round
36722XX1

2
TECHNICAL INFORMATION
Water pressure
Recommended 15 - 75 PSI (0.1 - 0.5 MPa)
Maximum 145 PSI (1 MPa)
Hot water temp.
Recommended 120°-140° F (48° - 60° C)*
Maximum 158°F (70° C)*
Max. flow rate 6.8 GPM (25.7 L/min)
@ 44 PSI (0.3 MPa)
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water
heater.
INSTALLATION CONSIDERATIONS
⁄ For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
⁄ Please read over these instructions thoroughly
before beginning installation. Make sure that you
have all tools and supplies needed to complete
the installation
⁄ This trim is for use with iBox Universal Plus model
01850181 (not included).
⁄ To prevent scald injury, the maximum output
temperature of the shower valve must be no
higher than 120°F (49°C). In Massachusetts, the
maximum output temperature can be no higher
than 112°F (44°C).
⁄ This thermostatic mixing valve is for use with a
showerhead rated at 1.1 GPM (4.2 L/min) or
higher.
⁄ Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
DONNÉES TECHNIQUES
Pression d’eau
recommandée 15 - 75 PSI (0.1 - 0.5 MPa)
maximum 145 PSI (1 MPa)
Température d'eau chaude
recommandée 120°-140° F (48° - 60° C)*
maximum 158°F (70° C)*
Capacité nominale 6.8 GPM (25.7 L/min)
@ 44 PSI (0.3 MPa)
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À PRENDRE EN CONSIDÉRATION POUR
L’INSTALLATION
⁄ Pour de meilleurs résultats, Hansgrohe recom-
mande que ce produit soit installé par un plom-
bier professionnel licencié.
⁄ Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous de dis-
poser de tous les outils et du matériel nécessaires
pour l’installation.
⁄ Ce dispositif requiert une pièce intérieure
01850181.
⁄ Pour empêcher des blessures par ébouillante-
ment, la température de sortie maximale du
robinet de douche ne doit pas excéder 120°F
(49°C). Au Massachusetts, la température de
sortie maximale du robinet de douche ne doit pas
excéder 112°F (44°C).
⁄ Ce mitigeur thermostatique est à utiliser avec des
pommes de douches ayant un débit de 1.1 GPM
(4.2 L/min) ou supérieur.
⁄ Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit de
l’achat) pour ce produit dans un endroit sûr. Le
reçu est requis si vous commandez des pièces
sous garantie.
ENGLISH FRANAIS

3
DATOS TECNICOS
Presión en servicio
recomendada 15 - 75 PSI (0.1 - 0.5 MPa)
max. 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (48° - 60° C)*
max. 158°F (70° C)*
Caudal máximo 6.8 GPM (25.7 L/min)
@ 44 PSI (0.3 MPa)
* Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calentador
de agua.
CONSIDERACIONES PARA LA
INSTALACIÓN
⁄ Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
⁄ Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para
completar la instalación.
⁄ La unidad requiere una pieza interior de válvula
01850181.
⁄ Para evitar escaldaduras, la máxima temperatura
de salida de la válvula de la ducha no debe
exceder los 120°F (49°C). En Massachusetts,
la máxima temperatura de salida de la válvula de
la ducha no debe exceder los 112°F (44°C).
⁄ El mezclador termostático está diseñado para uso
con cabezales de ducha calificados a 1.1 GPM
(4.2 L/min) o más.
⁄ Mantenga este folleto y el recibo (u otro com-
probante del lugar y fecha de compra) de este
producto en lugar seguro. El recibo se requiere
en caso de ser necesario solicitar piezas bajo
garantía.
ESPAÑOL
TOOLS REQUIRED / OUTILES UTILES /
HERRAMIENTAS ÚTILES
2 mm
4 mm
5 mm

4
AXOR ShowerSelect Soft Cube
36705XX1
AXOR ShowerSelect Square
36714XX1
AXOR ShowerSelect Round
36722XX1
2⅛"-3¼"
(54-82 mm)
⅞" (22 mm)
Ø 1¾"
(44 mm)
6¾"/6¾" (170/170 mm)
4⅝" (119 mm)
2"
(51 mm)
2¼"
(57 mm)
6¾" (170 mm)
6¾" (170 mm)
2⅛"-3¼"
(54-82 mm)
⅞" (22 mm)
Ø 1¾"
(44 mm)
Ø6¾" (170 mm)
4⅝" (119 mm)
2"
(51 mm)
2¼"
(57 mm)
Ø6¾" (170 mm)
2⅛"-3¼"
(54-82 mm)
⅞" (22 mm)
Ø 1⅞"
(49 mm)
6¾"/6¾" (170/170 mm)
4⅝" (119 mm)
2"
(51 mm)
2¼"
(57 mm)
6¾" (170 mm)
6¾" (170 mm)

5

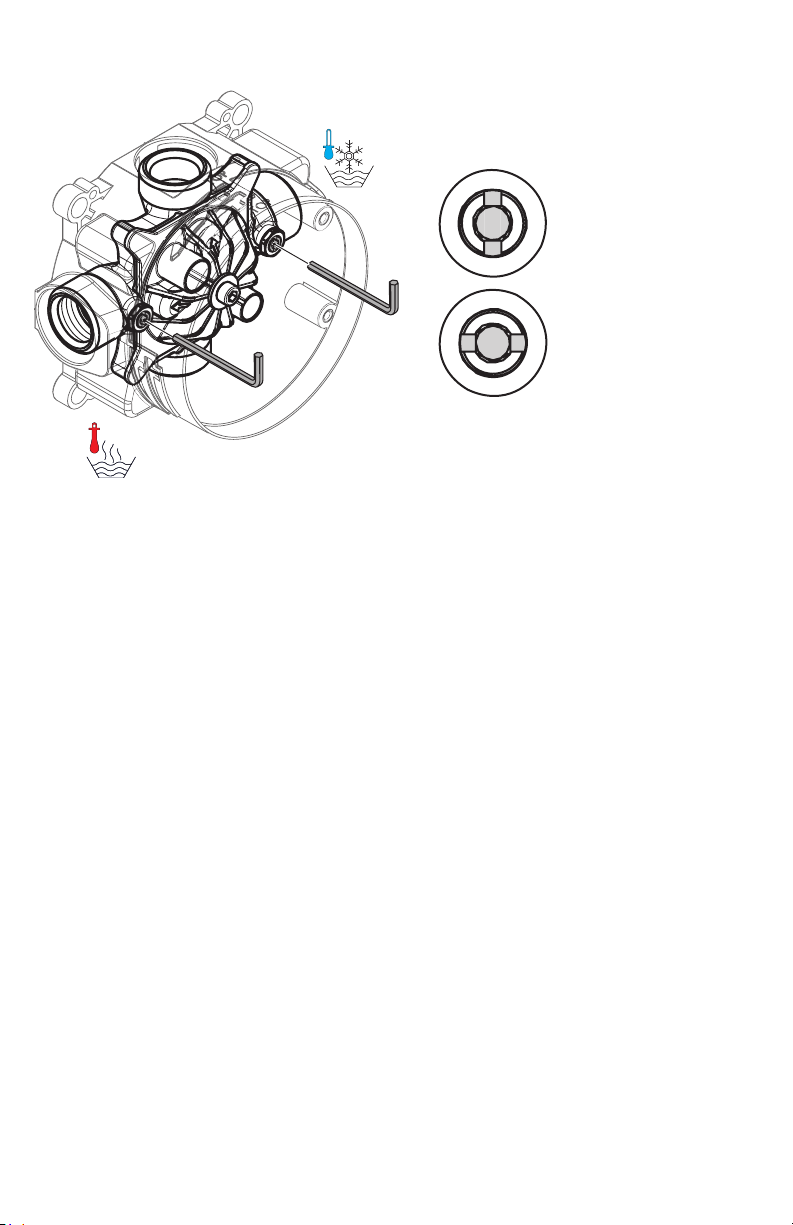

 IMPORTANT
The 01850181 iBox Universal
Plus rough valve (not included)
incorporates service (isolation)
stops on the hot and cold inlets.
Use a 4 mm Allen wrench to
open and close the stops.
 IMPORTANTE
El cuerpo empotrado iBox
Universal Plus, #01850181, (no
incluido) incluye los cierres de
servicio.
Utilice una llave hexagonal de
4 mm para abrirlas y cerrarlas.
 AVIS
Le corps d'encastrement iBox
Universal Plus, #01850181,
(non compris) inclut les arrêts
d'isolation service.
Utiliser un clé hexagonale de
4 mm pour ouvrir et fermer les.
closed
ferme
cerrado
open
ouvert
abierto
SERVICE STOPS / BUTÉES D’ARRÊT D’ISOLATION / CIERRES DE SERVICIO
4 mm
4 mm

6

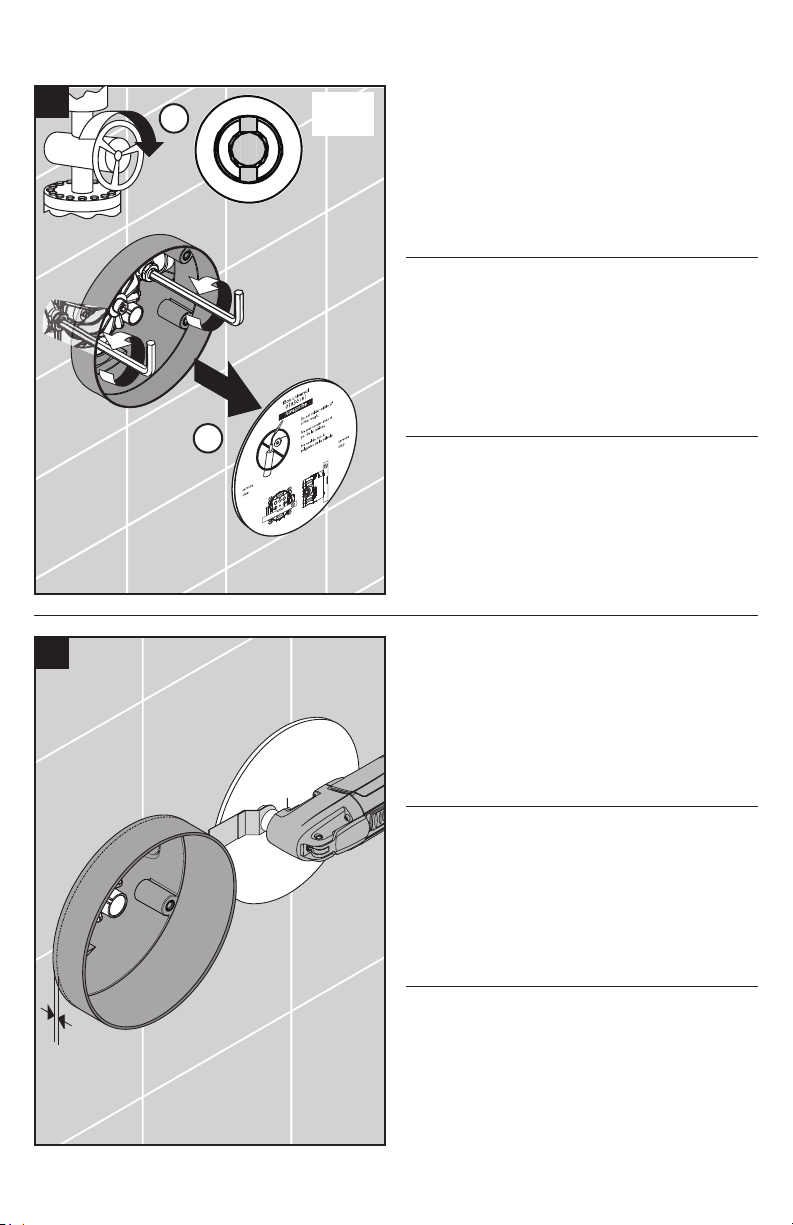

Remove the cover.
 To reduce the risk of scald injury and property
damage, turn off the water at the main or at the
stops on the iBox Universal Plus rough.
Enlevez le couvercle.
 Pour réduire les risques de blessures par brûlure
et de dommages matériels, coupez l'arrivée
d'eau au niveau de la conduite principale ou
des vannes d'arrêt de la boîte d'encastrement
iBox Universal Plus.
Retire la tapa.
 Para evitar lesiones por escaldadura y daños
a la propiedad, cierre el paso del agua en la
entrada del suministro o en las llaves de paso en
la pieza interior iBox Universal Plus.
Cut the plaster shield so that it extends ¹⁄₁₆" - ⅛"
outside the surface of the finished wall.
Corte el protector de yeso de modo que sobre-
salga ¹⁄₁₆" - ⅛" de la superficie de la pared
terminada.
Coupez la coque de protection de façon à ce
qu’elle dépasse de ¹⁄₁₆ à ⅛ po à l'extérieur de la
surface du mur fini.
INSTALLATION / INSTALLATION / INSTALACIÓN
90°
90°
90°
¹⁄₁₆"-⅛"
1-2 mm
1
2
1
2closed
ferme
cerrado

7

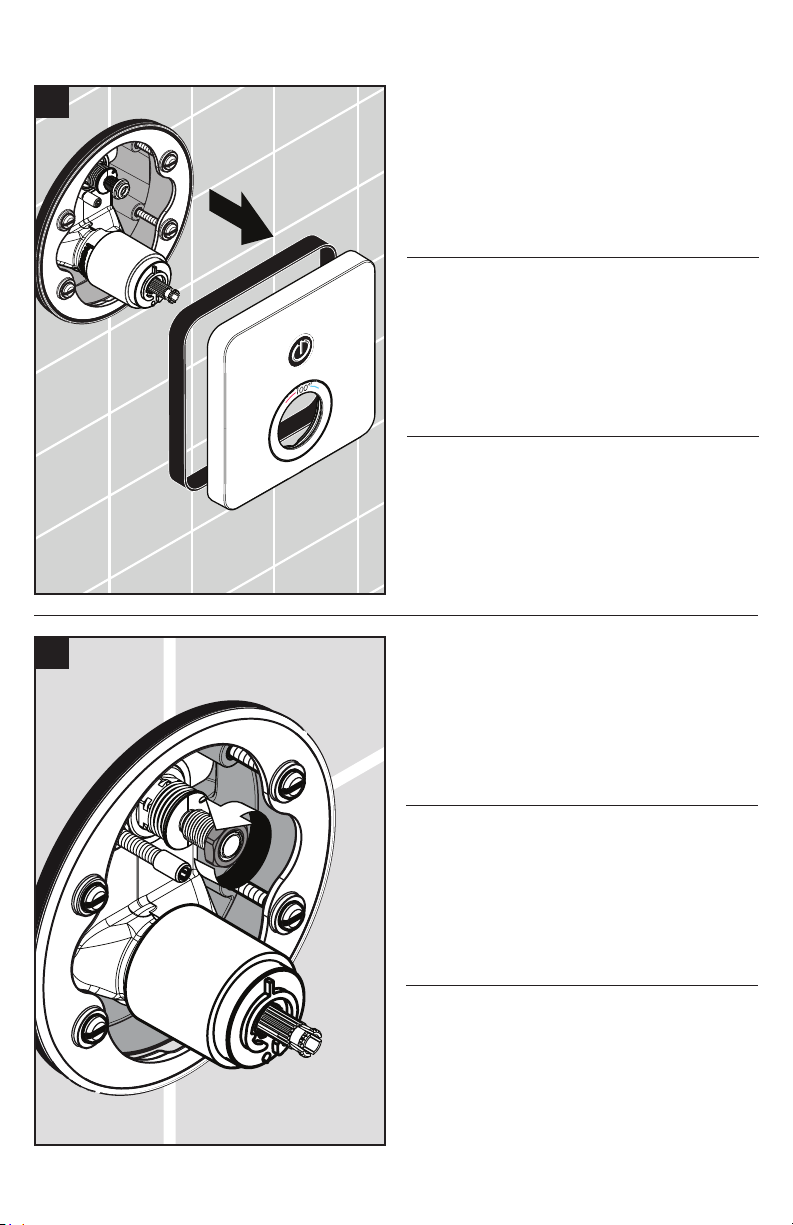

Remove the flush insert and the flush insert seals.
Dry the inside of the rough using a soft cloth.
Retirez le module encastré et les joints d'étanchéité
du module encastré.
Séchez l'intérieur de la valve à l'aide d'un chiffon
doux.
Retire el inserto de lavado y los sellos del inserto
de lavado.
Seque el interior de la válvula con un paño suave.

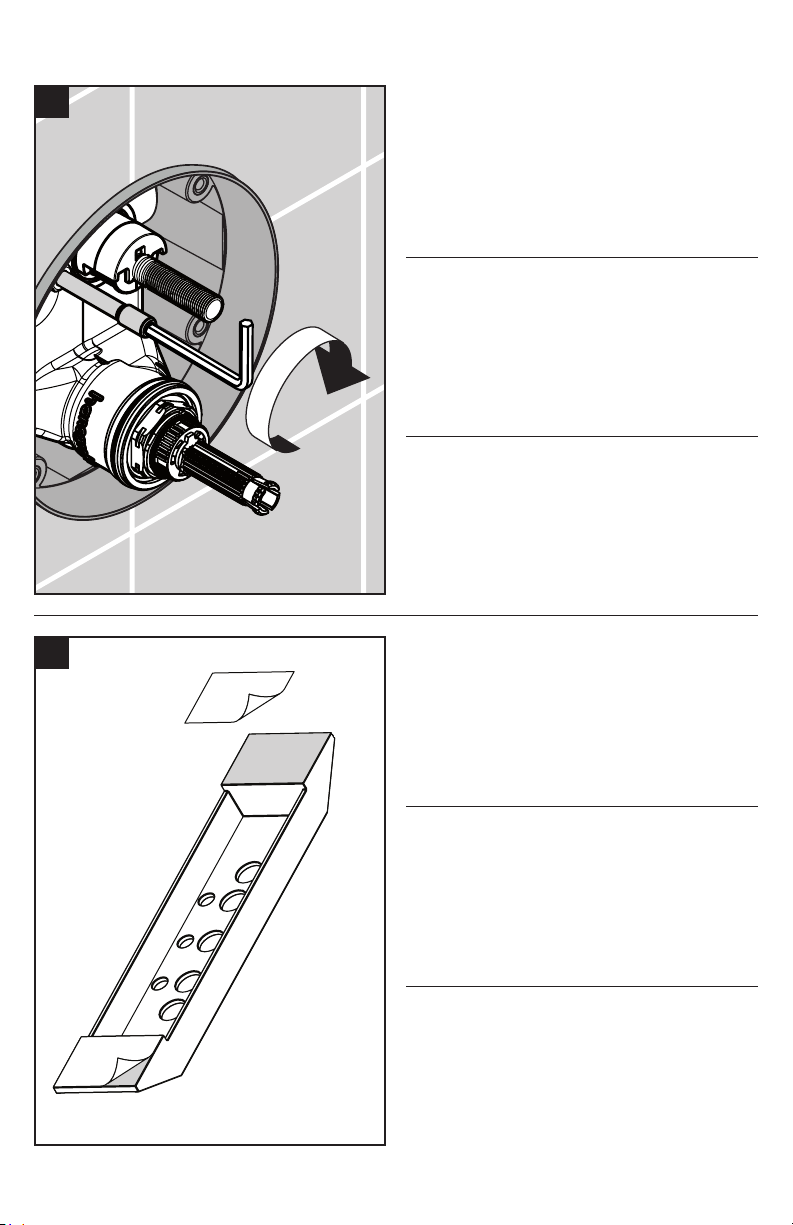

Lightly lubricate the function block o-rings.
Install the function block using the four M5x20
screws.
Tighten the screws using a 4 mm Allen wrench.
Lubrifiez légèrement les joints toriques de le bloc
fonction.
Installez le bloc fonction avec les quatre vis
M5x20.
Serrez les vis à l'aide d'une clé Allen de 4 mm.
Lubrique levemente los retenes anulares del bloque
de funcin.
Instale el bloque de función con los cuatro tornillos
M5x20.
1
2
1
2
3
5 mm
3
4 mm
3.7 ft-lb
5 Nm
4

8
Lower the spacer.
Abaissez l'entretoise.
Apriete los tornillos con una llave Allen de 4 mm.
Remove the backing from the adhesive pads on the
fitting aid.
Retirez la pellicule protectrice des plaquettes adhé-
sives sur l'aide au montage.
Baje el separador.
4 mm
5
6

9

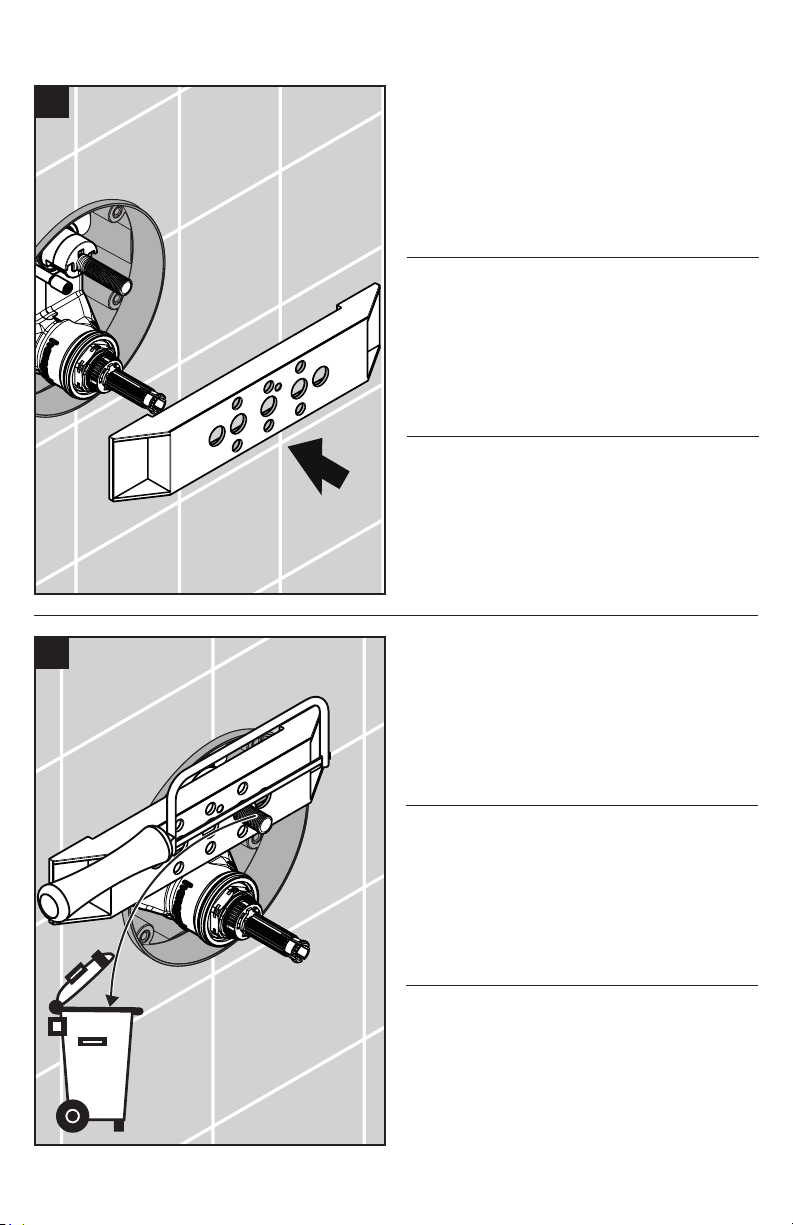

Position the fitting aid over the shutoff stem.
Positionnez l'aide au montage sur le tige d'arrêt.
Retire la parte posterior de las almohadillas adhesi-
vas de la ayuda de montaje.
Cut the shutoff stem so that it is even with the front
of the fitting aid.
Coupez le tige d'arrêt afin qu'elles soient de
niveau avec le devant de l'aide au montage.
Posicione la ayuda de montaje sobre el vástago
de cierre.
7
8

10
File the shutoff stem so that it is straight and even.
Limez le tige d'arrêt afin qu'elles soient droites et
égales.
Corte el vástago de cierre de modo que esté
parejo con el frente de la ayuda de montaje.
Reposition the fitting aid so that one of the small
holes is over the spacer.
Raise the spacer so that it is even with the back of
the fitting aid.
Repositionnez l'aide au montage afin que l'un des
petits trous se trouve au-dessus de l'entretoise.
Remontez l'entretoise afin qu'elle soit de niveau
avec l'arrière de l'aide au montage.
Lime el vástago de cierre de modo que estén rectos
y parejos.
Vuelva a colocar la ayuda de montaje de modo
que uno de los orificios pequeños quede sobre el
separador.
9
10
4 mm

11
Remove the fitting aid.
Seal the wall around the plaster shield using water-
proof sealant.
 Failure to seal the wall may lead to water
damage.
Retirez l'aide au montage.
Scellez le mur autour de la coque de protection à
l'aide d'un produit de scellement.
 Si le mur n’est pas scellé, l’eau pourrait
causer des dommages.
Eleve el separador para que quede parejo con la
parte trasera de la ayuda de montaje.
Retire la ayuda de montaje.
Selle la pared alrededor del protector de yeso con
un sellador impermeable.
Tighten the nut on the spacer.
 Si no se sella la pared, pueden
producirse daños por acción del agua.
Serrez l'écrou sur l'entretoise.
11
12
10 mm
7.4 ft-lb
10 Nm
1
2

12
Install the nut on the shutoff stem.
Installez l'écrou sur le tige d'arrêt.
Apriete la tuerca en el separador.
Instale la tuerca en el vástago de cierre.
Measure the distance between the outside edge of
the plaster shield and the screw flange (X).
Mesurez la distance entre le bord extérieur de la
coque de protection et la collerette de la vis (« X »).
Mida la distancia entre el borde externo del protec-
tor de yeso y la brida del tornillo ("X").
14
XXX
13

13
Add ⁷⁄₁₆" (11 mm) to X.
Cut the retainer plate screws so that they are X +
⁷⁄₁₆" (X + 11 mm) long.
Ajoutez ⁷⁄₁₆ po (11 mm) à X.
Coupez les vis de la plaque d'arrêt afin que leur
longueur soit de X + ⁷⁄₁₆ po (X + 11 mm).
Agregue ⁷⁄₁₆" (11 mm) a X.
Corte los tornillos de la placa de sujeción de modo
que el largo sea X + ⁷⁄₁₆" (X + 11 mm).
Place a small amount of caulk at the top and side
grout joints.
Make sure that the stops are open.
Turn the water on at the main.
Placez une petite quantité de pâte d'étanchéité au
niveau des joints de coulis en haut et sur les côtés.
Assurez-vous que les vannes d'arrêt soient ouvertes.
Ouvrez l'eau au niveau de la conduite principale.
Coloque una pequeña cantidad de calafate en la
parte superior y uniones de lechada de cemento
laterales.
Asegúrese de que las llaves de paso estén
abiertas.
Abra el paso del agua en la entrada del suministro.
X + X +
⁷⁄₁₆"⁷⁄₁₆"
X + 11 mmX + 11 mm
X +
⁷⁄₁₆"
X + 11 mm
16
15
open
ouvert
abierto
1
2

14
Install the retainer plate.
Installez la plaque d'arrêt.
Instale la placa de sujeción.
Remove the safety guard from the shutoff valve.
Retirez le pièce de protection de vanne d'arrêt.
Retire el proteccion de seguridad de la válvula de
cierre.
!
17
1
2
18

15
Press the shutoff stem to test the shower function.
Appuyez sur le tige d'arrêt pour ouvrir l'eau afin de
tester le fonction.
Presione el vástago de cierre para encender el
agua y probar la funcin.
Install the thermostatic mixer sleeve.
Installez la douille du mitigeur thermostatique.
Instale el manguito del mezclador termostático.
20
19
2
1

16
Install the escutcheon.
Installez l'écusson.
Instale el escudo.
In the "off" position, the front of the shutoff button
should be flush with the front of the escutcheon.
If it is, go to step 23.
If it is not, go to step A.
En position fermée, le devant du bouton d’arrêt doit
être à égalité avec le devant de l’écusson.
Si c’est le cas, passez à l’étape 23.
Si ce n’est pas le cas, passez à l’étape A.
En la posición de apagado ("off"), el frente del
botón de apagado debe estar al nivel del frente
del escudo.
Si está al mismo nivel, vaya al paso 23.
Si no está al mismo nivel, vaya al paso A.
< 0 mm
0 mm
21
A
22
23

17
Remove the escutcheon
Retirez l’écusson
Retire el escudo.
Rotate the nut on the shutoff stem slightly counter-
clockwise, to bring it out farther.
Tournez légèrement l'écrou sur le tige d’arrêt dans
le sens antihoraire, pour les positionner plus loin.
Gire la tuerca del vástago de cierre levemente en
sentido antihorario para sacarla un poco más.
B
A

18
Press the shutoff button.
Turn the thermostatic mixer stem until the output
water is 104° F.
Poussez le bouton d'arrêt.
Tournez la tige du mitigeur thermostatique jusqu’à
ce que l’eau de sortie soit à une température de
104 °F.
Pulse el botn de cierre.
Gire el vástago del mezclador termostático hasta
que el agua de salida esté en 104º F.
Reinstall the escutcheon.
Go to step 23 to continue the installation.
Réinstallez l’écusson.
Passez à l’étape 23 pour continuer l’installation.
Vuelva a instalar el escudo.
Vaya al paso 23 para continuar con la instalación.
C
23
1
2
23

19

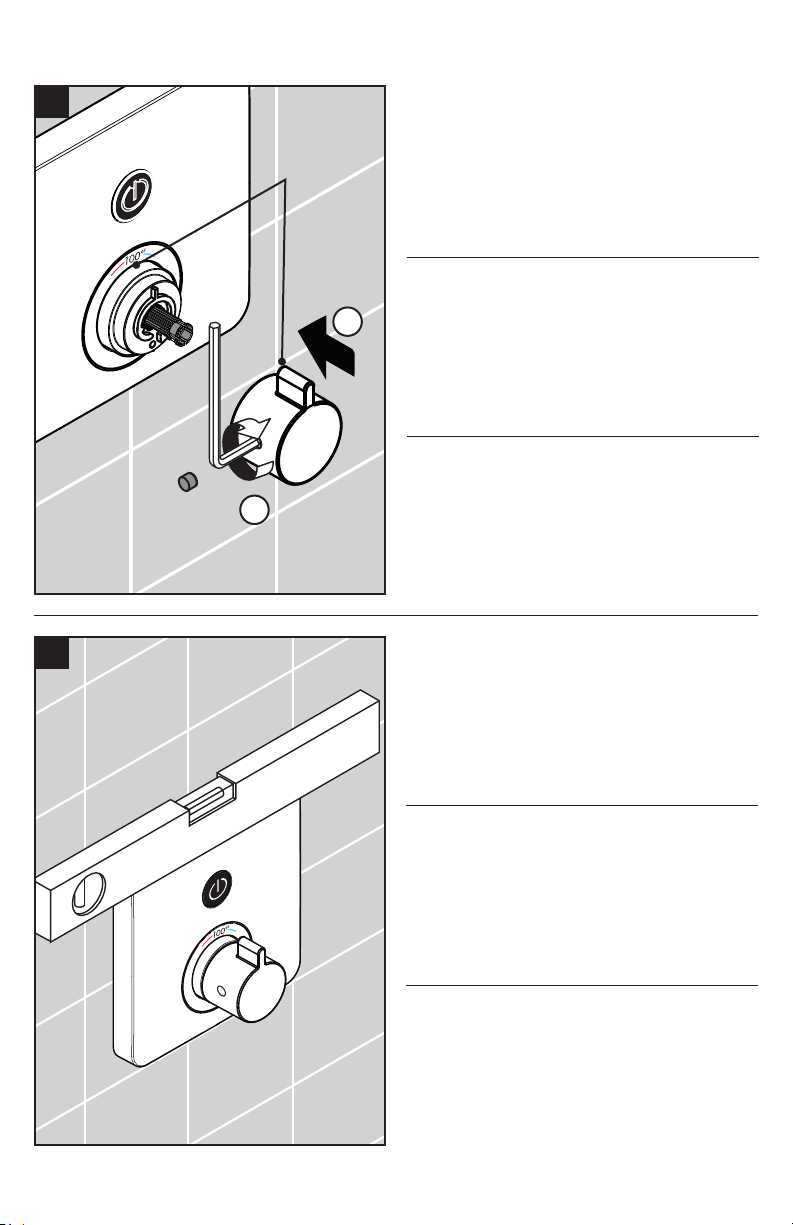

Install the handle so that the lever is next to the
indexing mark on the sleeve and the 100° marking
on the escutcheon.
Tighten the handle screw.
Installez la manette afin que le levier se trouve à
côté de la marque de positionnement sur la douille
et de la marque 100° sur l'écusson.
Serrez la vis de poignée.
Instale la manija de modo que la palanca esté al
lado de la marca indicadora en el manguito y la
marca 100° en el escudo.
Apriete el tornillo de la manija.
Make sure that the escutcheon is level.
Asegúrese de que el escudo quede nivelado.
Assurez-vous que l'écusson est de niveau.
!
2 mm
1
2
24
25

20

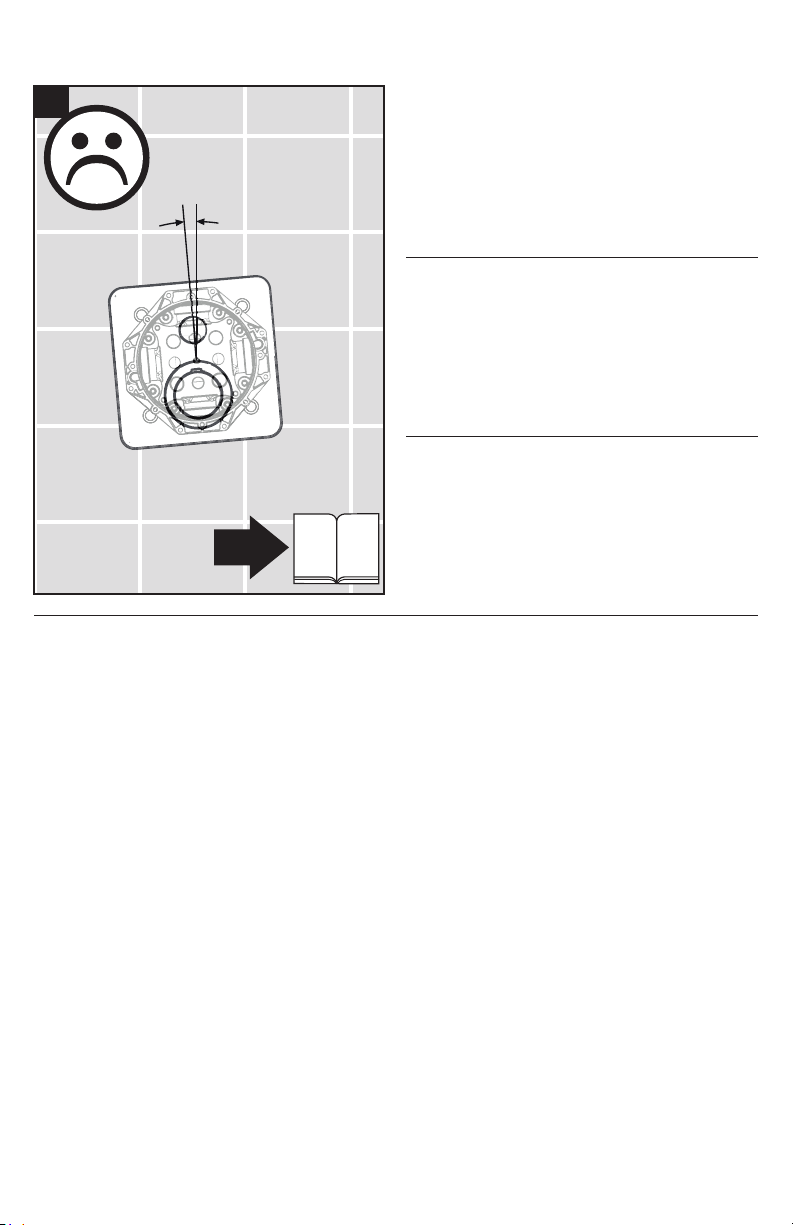

If it is not, turn to page 21.
Si ce n'est pas le cas, référez-vous à la page 21.
Si no lo está, vaya a la página 21.
max. 5°
21
26
