AYA AFC2002AA+ User manual

AFC2002AA+
COMBINE
REFRIGERATOR COMBI
AFC2002A+X

TABLE DES MATIERES
Consignes de sécurité importantes
Description de l'appareil
Transport et mise en route
Installation
Test
Contrôle de la température
Stockage des aliments
Dégivrage
Entretien et maintenance

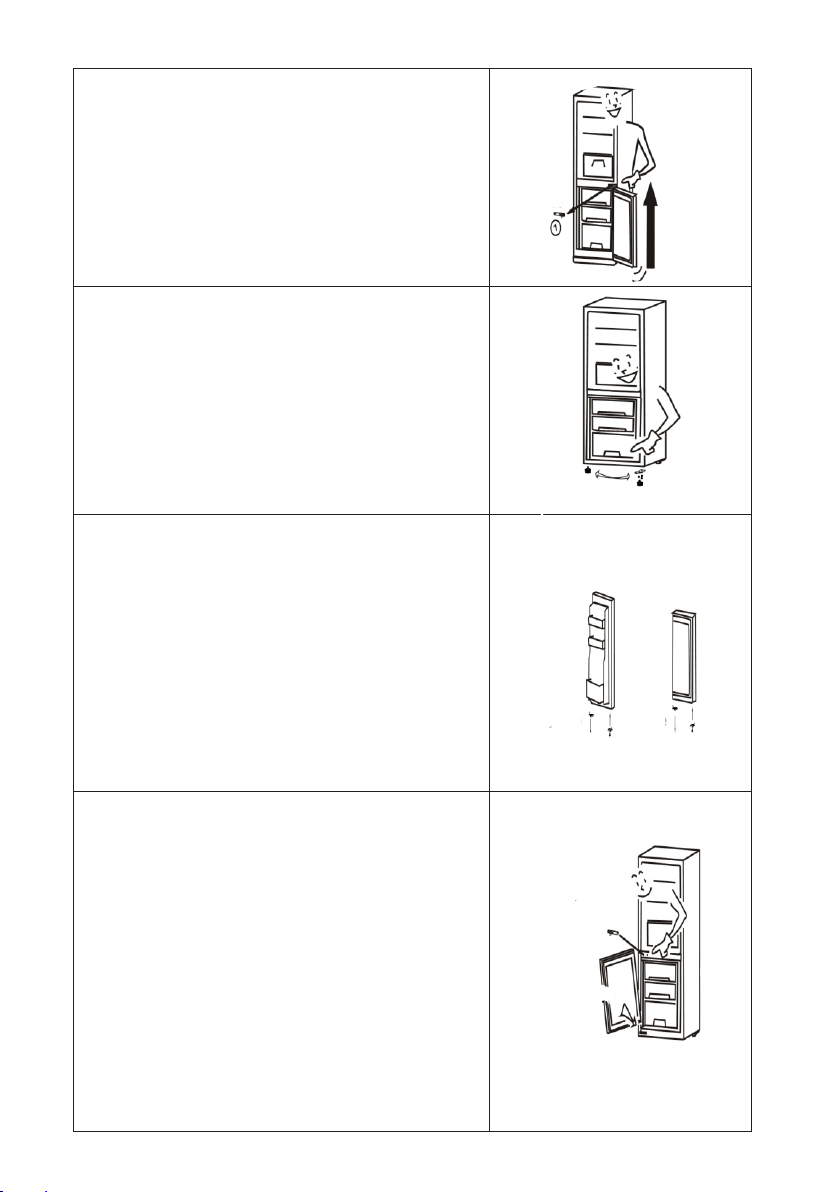

Inversion du sens d'ouverture de la porte
- 8 -
- 8 -
- 9 -
- 10 -
- 11 -
- 12 -
- 13 -
- 15 -
- 19 -
- 1 -
- 7 -
Dépannage
Spécifications techniques - 21 -
Zone la plus froide du réfrigérateur - 17 -

CONSIGNES DE SECURITE IMPORTANTES
Quand vous utilisez des appareils
électriques, vous devez toujours prendre
des précautions de base pour réduire les
risques d'incendie, de décharge
électrique et de blessures, telles que les
suivantes :
1. Cet appareil peut être utilisé par des
enfants à partir de 8 ans et par des
personnes ayant des capacités physiques,
sensorielles ou mentales réduites ou un
manque d'expérience et de connaissances
à condition qu'elles aient été placées sous
surveillance ou qu'elles aient reçu des
instructions concernant l'utilisation de
l'appareil en toute sécurité et qu'elles
comprennent les dangers encourus.
CET APPAREIL EST DESTINE A UN USAGE DOMESTIQUE
UNIQUEMENT!
Veuillez lire attentivement toutes les instructions avant la
première utilisation et conservez-les pour une référence
ultérieure.
À LA FIN DE VIE DE VOTRE PRODUIT, PENSEZ À
LE RAPPORTER DANS UN POINT DE COLLECTE
OU DÉPOSER LE À LA DÉCHETERIE PROCHE
DE VOTRE DOMICILE
FAITES UN GESTE ECOCITOYEN
EN TRIANT VOS EMBALLAGES CARTON
-1-

Les enfants ne doivent pas jouer avec
l'appareil. Le nettoyage et l'entretien par
l'usager ne doivent pas être effectués par des
enfants, sans surveillance.
2.Avant de brancher l'appareil, assurez-vous
que la tension de la prise secteur à votre
domicile correspond à celle montrée sur la
plaque signalétique.
3. En cas d'une coupure d'électricité, attendez
5 minutes avant de brancher de nouveau votre
appareil à l'alimentation électrique, afin de ne
pas endommager le compresseur.
4. Assurez-vous que l'appareil est débranché
avant tout nettoyage.
5. Pour nettoyer cet appareil, utiliser un
chiffon humide ou bien un produit de nettoyage
pour les vitres. N'employez jamais de
détergent ou de dissolvant.
6. Quand le dégivrage a été effectué, ou
quand le réfrigérateur cesse d'être utilisé,
nettoyer l'appareil pour empêcher la
propagation d'odeur. Un surplus de gel peut
affecter la réfrigération.
7. Il est recommandé d'utiliser cet appareil
sans prolongateur électrique.
8. Afin d'assurer une bonne ventilation de
l'appareil, il est recommandé d'avoir au moins
un dégagement de 10 centimètres sur les
côtés et au fond du refroidisseur car c'est la
sortie principale de chaleur.
9. Ne pas placer de boisson ou plat chaud
dans l'appareil.
-2-

10. Afin d'économiser la consommation
d'électricité, garder la circulation de l'air autour
de l'appareil et jeter les emballages des
aliments avant de les mettre dans le
réfrigérateur dès que cela est possible.
11. Ne pas stocker dans cet appareil des
substances explosives telles que des aérosols
contenant des gaz propulseurs inflammables.
12. Refermez la porte après utilisation afin
d'éviter les perditions de température.
13. Ne pas placer l'appareil à proximité d'une
source de chaleur ou directement à lumière du
soleil.
14. Ce produit ne doit pas être utilisé à
l'extérieur et ne doit pas être exposé à la pluie.
15. L'appareil doit être placé sur une surface
plane et stable.
16. L'appareil doit être placé de façon à ce que
la prise de courant soit facilement accessible.
17. Ne pas poser d'objet lourd sur le
réfrigérateur et ne pas le mouiller.
18. Pour éviter tout risque d'électrocution
n'utilisez jamais cet appareil avec les mains
humides ou pieds nus sur une surface humide.
19. Ne pas utiliser l'appareil à l'extérieur ou
dans un endroit humide.
20. Ne pas déplacer l'appareil quand il est
rempli afin d'éviter le basculement.
21. Le câble d'alimentation doit être branché
sur une prise munie de la terre. Ne tirez jamais
sur le câble pour débrancher l'appareil,
saisissez la fiche et tirez-la de la prise de
courant.
-3-

22. Ne soulevez jamais l'appareil par le câble
d'alimentation.
23. Maintenez le câble d'alimentation loin des
surfaces de chauffage.
24. Ne pas essayer de réparer, régler ou
remplacer vous-même des pièces de cet
appareil. En cas de dysfonctionnement,
contacter le service après vente.
25. Il convient de surveiller les enfants pour
s'assurer qu'ils ne jouent pas avec l'appareil.
26. Si le câble d'alimentation est endommagé,
il doit être remplacé par le fabricant, son service
après vente ou des personnes de qualification
similaire afin d'éviter tout danger.
2 7 . I l e s t r e c o m m a n d é d ' e x a m i n e r
régulièrement le câble d'alimentation pour
déceler tout signe de détérioration éventuelle, et
l'appareil ne doit pas être utilisé si le câble est
endommagé.
28. L'appareil est équipé d'une prise de terre
pour vous protéger d'éventuels risques
électriques et doit être branché sur un socle de
prise de courant comportant un contact de terre.
29. Les appareils ne sont pas destinés à être
mis en fonctionnement au moyen d'une
minuterie extérieure ou par un système de
commande à distance séparé.
30. Cet appareil satisfait aux directives CE, il a
été contrôlé d'après toutes les directives
européennes, actuelles, applicables, telles que
la compatibilité électromagnétique (EMC) et la
basse tension (LVD). Cet appareil a été conçu et
fabriqué en respectant des dernières
réglementations et prescriptions techniques, en
matière de sécurité.
-4-

31. AVERTISSEMENT: Garder la ventilation
ouverte, à l'intérieur de l'appareil ou de la
structure, en évitant toute obstruction.
32. AVERTISSEMENT: Ne pas utiliser les
dispositifs mécaniques ou d'autre moyens
pour accélérer le processus de dégivrage
sauf ceux recommandés par le fabriquant.
33. AVERTISSEMENT: Ne pas utiliser les
appareils électriques à l'intérieur des
compartiments de stockage des aliments de
l'appareil, sauf ceux qui peuvent être
recommandés par le fabriquant.
3 4 . A V E R T I S S E M E N T : N e p a s
endommager le circuit électrique de
réfrigérateur.
35. Cet appareil est destiné à être utilisé
dans des applications domestiques et
similaires telles que :
-les coins cuisines réservés au personnel
d e s m a g a s i n s , b u r e a u x e t a u t r e s
environnements professionnels;
-les fermes et l'utilisation par les clients des
hôtels, motels et autres environnements à
caractère résidentiel ;
-les environnements de type chambres
d'hôtes ;
- la restauration et atures applications
similaires hormis la vente au détail.
-5-

36. En ce qui concernant les informations
pour remplacer les lampes d’éclairage de
l'appareil, référez-vous au paragraphe ci-
après de la notice.
En ce qui concernant les informations pour
l'installation, la manipulation, l'entretien et
la mise au rebut de l'appareil, référez-vous
au paragraphe ci-après de la notice.
37. Mise au rebut de l'appareil
Pour éviter toute nuisance envers
l'environnement ou la santé humaine
causée par la mise au rebut non
contrôlée de déchets électriques, recyclez
l'appareil de façon responsable pour
promouvoir la réutilisation des ressources
matérielles. La mise au rebut doit être faite
de façon sûre dans des
points de collecte publique prévus à cet
effet.
Les anciens réfrigérateurs peuvent
contenir des CFC qui détruisent la couche
d'ozone ; contactez le centre de traitement
des déchets le plus près de chez vous pour
plus de détails sur les procédures
correctes de mise au rebut.
-6-

-7-

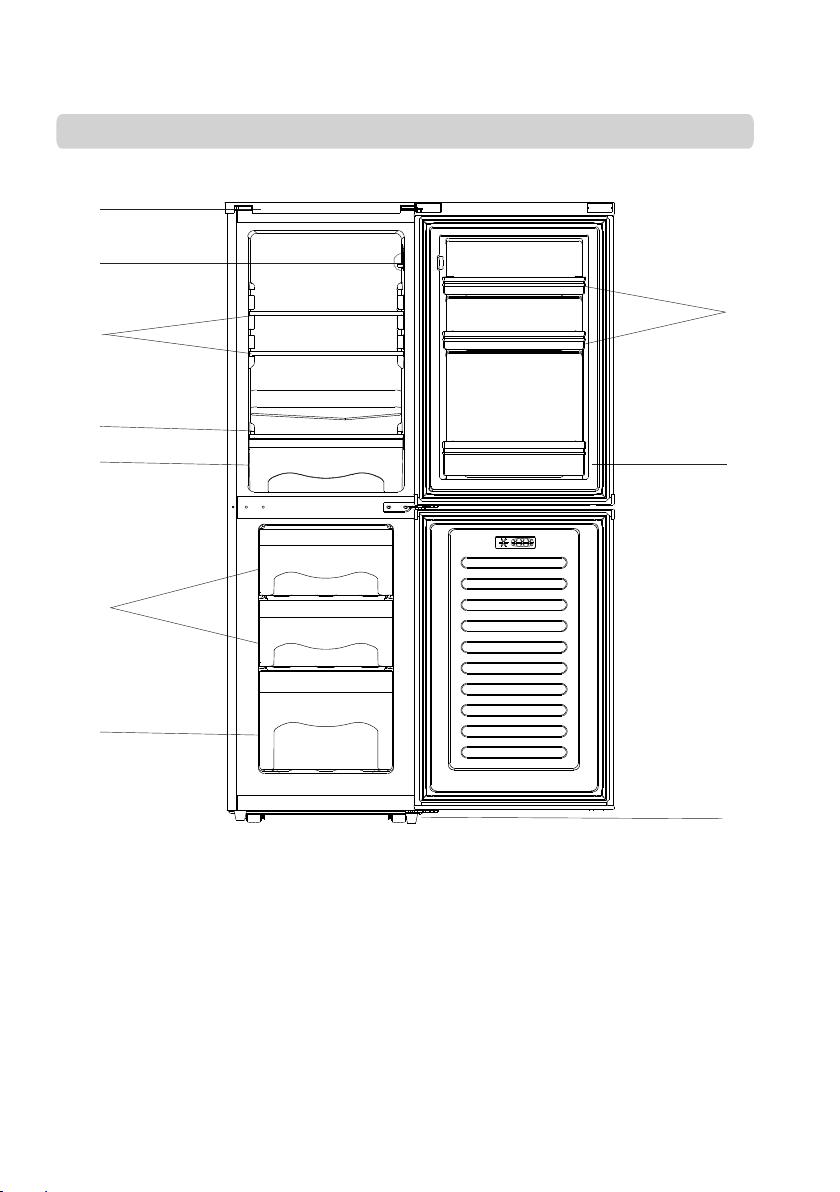

DESCRIPTION DE L'APPAREIL
1
2
3
4
5
6
7
8
10
9
1. Couvercle supérieur
2. Thermostat
3. Clayettes
4. Dessus du bac à légume
5. Bac à légumes
6. Tiroirs supérieurs
7. Tiroir inférieur
8. Pieds ajustables
9.
10.
Rangement de bouteilles
Rangements de porte intérieurs

-8-
TRANSPORT ET MISE EN ROUTE
Lors du transport de cet appareil, prenez-le par la
base et inclinez doucement l’appareil jusqu’à 45°
maximum. Ne soulevez pas l’appareil par la poignée
de la porte. Ne mettez pas l’appareil dans une position
totalement horizontale ou à l’envers. Poussez le
réfrigérateur sur les pieds à roulettes afin de le
déplacer.
INSTALLATION
Installez le réfrigérateur sur une surface plane et
stable afin d'éviter le bruit et les vibrations éventuels
de l'appareil.
N'installez pas l'appareil près d'une source de chaleur,
ni en plein soleil, ni près d'appareils électroménagers
produisant de la chaleur (four, gazinière...).
Choisissez un endroit sec et bien aéré. N'installez pas
l'appareil dans une atmosphère corrosive.
Le réfrigérateur doit être placé de façon à ce que la
prise de courant soit facilement accessible.
Pour améliorer l'efficacité du système de
refroidissement et économiser de l'énergie, il est
indispensable de bien aérer l'appareil pour dissiper la
chaleur. Pour cette raison,il faut faire en sorte que
l'espace libre autour du réfrigérateur soit suffisant.

-9-
Suggestion : il est conseillé de laisser un espace
minimum de 100mm entre l'arrière de l'appareil et le
mur, 100mm au-dessus, 100mm entre le côté et le
mur, ainsi que de laisser l'espace devant l'appareil
entièrement libre pour permettre aux portes de s'ouvrir
à 135°. Comme présenté dans les diagrammes
suivants.
TEST
Nettoyez tous les éléments du réfrigérateur avec de
l’eau et une solution détergente douce. Rincez
soigneusement et sécher avec un chiffon doux.
810
625
1095

-10-
Note: les parties électriques de l’appareil peuvent être
nettoyées uniquement avec un chiffon sec.
Placez le bouton de contrôle de la température sur la
position « 3 », allumez l’appareil. Le compresseur et la
lumière intérieure s’allument.
Fermez la porte. Après 30 minutes, si la température
dans le réfrigérateur descend de façon significative,
cela montre que le système de réfrigération fonctionne
correctement. Lorsque le réfrigérateur fonctionne
depuis un certain temps, la température s’ajuste au
réglage effectué à condition de ne pas laisser la porte
ouverte trop longtemps.
Si les étapes ci-dessus ont été effectuées avec
succès, les opérations de mise en place sont
terminées, le réfrigérateur fonctionne normalement.
CONTROLE DE LA TEMPERATURE
La température du compartiment réfrigérateur et du
compartiment congélateur est contrôlée par le
contrôleur de température installé sur la paroi
intérieure du compartiment réfrigérateur.
Tournez le bouton de réglage de la température de
droite à gauche pour régler la température à l’intérieur
du réfrigérateur.
La graduation sur le bouton de réglage de la
température ne correspond pas à des degrés. La
position « 0 » indique la position d’arrêt et la position
« 7 » indique la température la plus basse. Vous
pouvez choisir la position en fonction de vos besoins.

STOCKAGE DES ALIMENTS
C o m m e n t u t i l i s e r l e c o m p a r t im e n t d e
congélation ?
·Placez des aliments froids à l’intérieur du
compartiment de congélation. Le goût et les
nutriments des aliments seront préservés.
·Emballez les aliments dans une feuille d’aluminium
ou dans des boites hermétiques.
·Ne mettez pas en contact direct des aliments qui
doivent être congelés avec d’autres déjà congelés.
·Si vous achetez des aliments surgelés, veillez à
les placer le plus rapidement possible dans le
compartiment de congélation.
C o m m e n t u t i l i s e r l e c o m p a r t im e n t d e
réfrigérateur ?
·Les aliments cuisinés peuvent être placés dans le
réfrigérateur après les avoir laissez refroidir à
température ambiante.
·Placez les œufs, le lait et autres bouteilles dans
les emplacements réservés à cet effet.
·La viande, le poisson et les autres aliments
doivent être placés dans des boites hermétiques
ou couverts par une feuille d’aluminium afin
d’éviter les odeurs dans le réfrigérateur et
l’assèchement des aliments.
-11-
Pour un usage normal de votre réfrigérateur, placez le
bouton de réglage sur la position « 3-4 ».

·Les fruits et les légumes ne doivent pas être
placés dans le compartiment de congélation.
Mise en place de la nourriture
Veillez à laisser de la place dans le compartiment
afin que l’air puisse circuler entre les aliments.
Les aliments doivent être recouverts d’un film pour
éviter pour éviter que les aliments ne s’assèchent,
ne s’abiment ou que les odeurs ne se mélangent.
·
·
·Les aliments chauds ne doivent pas être placés tel
quel dans le réfrigérateur. Veillez à laisser les
aliments refroidir à température ambiante avant de
les placer dans le compartiment de réfrigération.
Dans le cas contraire, la consommation électrique
peut augmenter et du givre pourrait se former à
l’intérieur de l’appareil.
-12-
DEGIVRAGE
Lorsque le réfrigérateur fonctionne depuis une longue
période, la surface intérieure du congélateur peut se
couvrir d’une pellicule de givre. Cela entraîne une
augmentation de la consommation électrique et
diminue l’efficacité de votre appareil. Il faut alors
effectuer un dégivrage de l’appareil.
Lors du dégivrage, videz l’appareil de tous les aliments
qu’il contient. Couper l’alimentation électrique et
laisser le givre fondre. Essuyez l’eau avec un chiffon
doux et sec.

ENTRETIEN ET MAINTENANCE
L’appareil devrait être nettoyé au moins une fois par
mois. Avant le nettoyage, veillez à débrancher
l’appareil. L’intérieur et l’extérieur de l’appareil doivent
être nettoyés avec un chiffon doux et humide. Si
l’appareil est trop sale, nettoyez-le avec un détergent
neutre, rincez soigneusement et séchez l’appareil
avec un chiffon doux.
Si vous devez partir en vacances ou ne pas utiliser
l’appareil pendant une longue période, veuillez
procéder de la manière suivante:
·Débranchez l’appareil de sa prise électrique.
·Retirez toute la nourriture contenue dans les
compartiments.
·Nettoyez et séchez l’intérieur de l’appareil
suivant les directives indiquées plus haut.
·Laissez les portes ouvertes pour prévenir
toute mauvaise odeur qui peuvent survenir
lorsque ce type d’appareil n’est pas utilisé.
Nettoyage
Lorsque vous nettoyez l’appareil, celui-ci doit
impérativement être débranché.
-13-
Vous pouvez utiliser un grattoir en plastique ou laisser
le givre se décoller seul des parois mais il ne faut en
aucun cas utiliser d’ustensile métallique afin de ne pas
rayer les parois intérieures de l’appareil.

Utilisez de l’eau et un détergent non abrasif.
Utilisez un chiffon doux et propre.
Pensez à nettoyer le bac de récupération de l’eau
situé à l’arrière, au dessus du compresseur.
Remplacement de la lumière
Si la lumière ne fonctionne plus, vérifier tout
d’abord que l’ampoule est bien vissée. Si c’est le
cas et que la lumière ne fonctionne pas, il faut
remplacer l’ampoule par une nouvelle d’une
puissance de 10 Watts maximum.
Mettez l’appareil hors tension

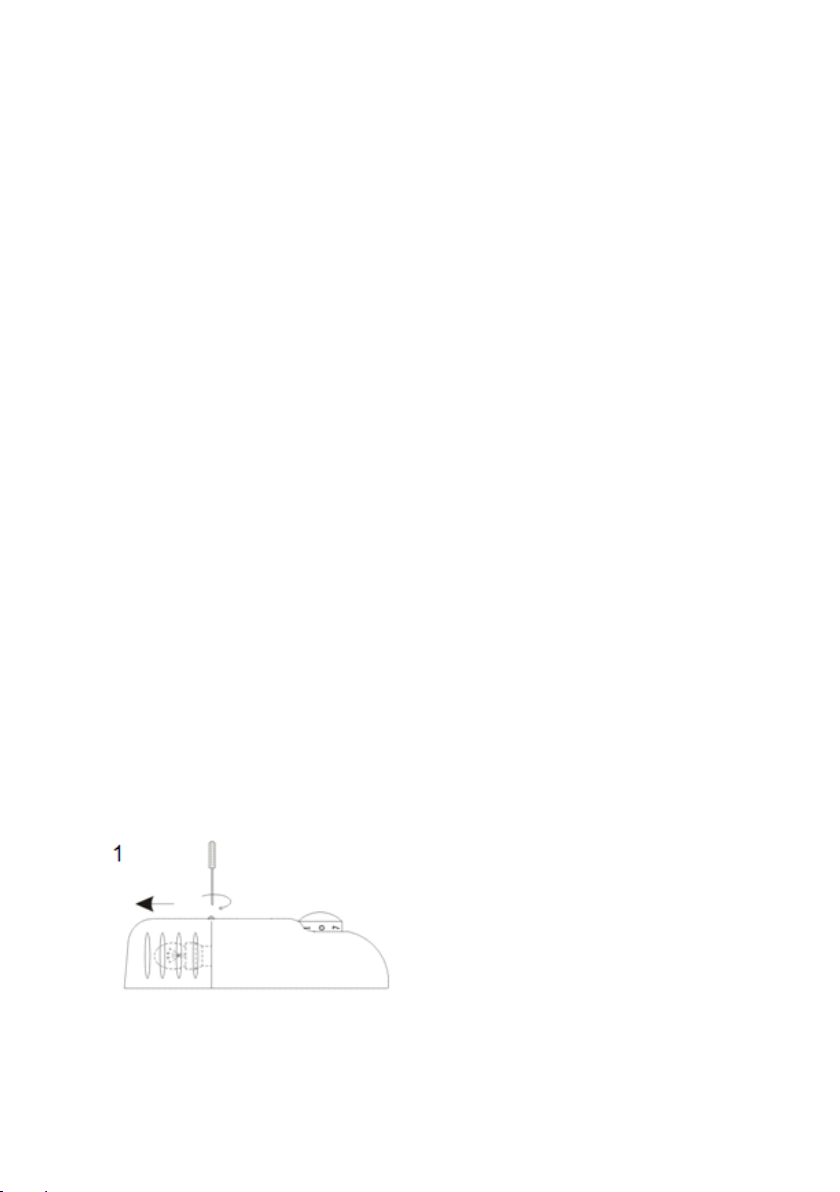

Tirez le cache de l’ampoule vers le bas, après
l’avoir dévissé comme indiqué sur le schéma ci-
dessous (1).
Dévissez l’ampoule défectueuse en la tournant
dans le sens inverse des aiguilles d’une montre.
Visser la nouvelle ampoule à la place
Paramètres de la lumière : 220-240V~, MAX 10W
·
·
·
·
·
-14-

INVERSION DU SENS D'OUVERTURE DE LA PORTE
Le côté d'ouverture de la porte peut être inversé, si le
site d'installation le permet.
AVERTISSEMENTS
Lors du changement du côté où la porte
s'ouvre, l'appareil ne doit pas être branché au
secteur. Retirez d'abord la fiche du secteur.
1. Dévisser les deux
boulons à l'arrière du
couvercle supérieur, puns
re t i r e r l e co u v e r c l e
supérieur, dévisser les six
écrous carrés du montant
de porte du côté droite.
Retirer
-15-
2. Soulever la porte vers
le haut pour la dégager
de la charnière du milieu.
R e t i r e r l a p o r t e e t
déposer- la doucement
s u r u n e s u r f a c e
rembourrée.
Soulever
vers le haut

3. Démonter la charnière du
milieu à l'aide d'un tournevis.
Soulever la porte vers le haut
pour la dégager de la charnière
inférieure. Retirer la porte et
déposer- la doucement sur une
surface rembourrée.
Soulever
vers le haut
Démonter
5 . R e t i r e r l a g o u p i l l e d e
charnière qui se trouve dans le
bas des portes du réfrigérateur
et du congélateur. Insérer la
g o u p i l l e d e c h a r n i è r e d e
remplacement qui est fourni
avec l'appareil à l'autre côté de
la porte.
4. Changer la position de la
charnière inférieure et le pied
réglable à l'autre côté de
l'appareil.
Porte du
réfrigérateur Porte du
congélateur
Retirer
Insérer
Retirer
Insérer
Changer
-16-
6. Placer la porte du cong lateur
sur la charni re inférieure, en
s'assurant que la goupille de
charni re est ins r e dans le
tro u en b as d e la po rt e du
c o n g l a t e u r . R e f i x e z l a
c h a r n i è r e d u m i l i e u s u r
l'appareil, en s'assurant qu'il est
au côté opposé par rapport à sa
position originale.
é
è
è é é
é
Insérer la
charnière
du milieu
Réinstaller
la porte

7. Placer la porte du réfrigérateur
sur la charni re inférieure, en
s'assurant que la goupille de
charni re est ins r e dans le trou
en bas de la porte du r frig rateur.
Réinstaller le couvercle supérieur
de l'avant à l'arrière, insérer les
boulons et visser-les à l'arrière du
couvercle supérieur.
è
è é é
é é
ZONE LA PLUS FROIDE DU REFRIGERATEUR
• Vous obtiendrez une meilleure conservation de vos aliments
si vous les placez dans la zone de froid convenant le mieux
à leur nature.
• Le symbole ci-dessous indique l'emplacement de la zone la
plus froide de votre réfrigérateur.
• Cette zone est délimitée en bas par le bac à légumes en
verre et en haut par le symbole ou bien par la clayette
positionnée à la même hauteur.
• Afin de garantir les températures dans la zone la plus froide,
veillez à ne pas modifier le positionnement de cette clayette.
INSTALLATION DE L'INDICATEUR DE TEMPERATURE
• Pour vous aider à bien régler votre réfrigérateur, celui-ci est
équipé d'un indicateur de température qui permettra de
contrôler la température moyenne dans la zone la plus
froide.
-17-

Attention :
Cet indicateur est prévu pour fonctionner uniquement avec
votre réfrigérateur, veillez à ne pas l'utiliser dans un autre
réfrigérateur (en effet, la zone la plus froide n'est pas
identique), ou pour une autre utilisation.
VERIFICATION DE LA TEMPERATURE DANS LA ZONE LA
PLUS FROIDE REMPLACEMENT DE L’AMPOULE
Une fois l'installation de l'indicateur de température réalisée,
vous pourrez vérifier régulièrement que la température de la
zone la plus froide est correcte, et, le cas échéant, ajuster le
thermostat en conséquence comme indiqué précedemment.
Pour la bonne conservation des denrées dans votre
réfrigérateur et notamment dans la zone la plus froide, veillez à
ce que dans l'indicateur de température apparaisse « OK ». Si
« OK » n'apparaît pas, la température moyenne de la zone est
trop élevée. Réglez le thermostat sur une position supérieure.
OK
A chaque modification du thermostat, attendez la stabilisation
de la température à l’intérieur de l’appareil avant de procéder si
nécessaire, à un nouveau réglage. Ne modifiez la position du
thermostat que progressivement et attendez au moins 12
heures avant de procéder à une nouvelle vérification et à une
éventuelle modification.
-18-
