CONSIGNES DE SECURITE IMPORTANTES
Lorsque vous utilisez un appareil
électrique, les précautions de sécurité de
base doivent toujours être respectées, y
compris ce qui suit :
Cet avertissement ne s'applique qu'au
marché EUROPEEN.
1.
enfants à partir de 8 ans et par des
personnes ayant des capacités physiques,
sensorielles ou mentales réduites ou un
manque d'expérience et de connaissances
à condition qu'elles aient été placées sous
surveillance ou qu'elles aient reçu des
instructions concernant l'utilisation de
l'appareil en toute sécurité et qu'elles
comprennent les dangers encourus. Les
enfants ne doivent pas jouer avec l'appareil.
Le nettoyage et l'entretien par l'usager ne
doivent pas être effectués par des enfants,
Cet appareil peut être utilisé par des
CET APPAREIL EST DESTINE A UN USAGE DOMESTIQUE
UNIQUEMENT!
Veuillez lire attentivement toutes les instructions avant la
première utilisation et conservez-les pour une référence
ultérieure.
À LA FIN DE VIE DE VOTRE PRODUIT, PENSEZ À
LE RAPPORTER DANS UN POINT DE COLLECTE
OU DÉPOSER LE À LA DÉCHETERIE PROCHE
DE VOTRE DOMICILE
FAITES UN GESTE ECOCITOYEN
EN TRIANT VOS EMBALLAGES CARTON
-1-

sans surveillance.
2. Débranchez l'appareil de la prise de
courant lors de non-utilisation, avant
d'installer ou de démonter les pièces, avant
tout nettoyage.
3. Veillez à bien insérer la fiche dans la
prise de courant lorsque vous branchez
l'appareil.
4. Insérez la fiche dans la prise individuelle
ayant une mise à la terre.
5. Ne jamais utiliser l'appareil dans la pièce
laquelle où il existe des matières
combustibles ou inflammables.
6. Pour les raisons de sécurité, assurez-
vous de réparer ou remplacer les pièces
dans un agent de service agréé.
7.Le moteur doit être lubrifié en
permanence et ne nécessite aucun huile.
8. L'appareil doit être placé de façon à ce
que la prise de courant soit facilement
accessible.
9. Référez-vous à la règlementation locale
concernant l'élimination de l'appareil, car il
contient du gaz inflammable. Avant de jeter
votre appareil usé, assurez-vous de retirer
les portes pour éviter que les enfants ne
soient coincés.
10.Assurez-vous que l'appareil soit
débranché avant de le nettoyer.
-2-

11.Pour nettoyer cet appareil, utilisez un
chiffon humide ou bien un produit de nettoyage
pour les vitres. N'employez jamais de
détergent abrasif ou de dissolvant.
12. Il est recommandé d'utiliser cet appareil
sans prolongateur électrique. Assurez-vous
que la fiche du cordon d'alimentation soit
insérée directement dans la prise de courant.
13. Afin d'assurer une bonne ventilation de
l'appareil, il est recommandé d'avoir au moins
un dégagement de 10cm sur les côtés et au
fond du refroidisseur, car c'est la sortie
principale de chaleur.
14. Ne pas placer de boisson ou plat chaud
dans l'appareil.
15. Refermez la porte après utilisation afin
d'éviter les perditions de température.
16.Ne pas placer l'appareil à proximité d'une
source de chaleur ou directement à la lumière
du soleil.
17. L'appareil doit être placé sur une surface
plane et stable.
18. Ne pas poser d'objet lourd sur le
réfrigérateur et ne pas le mouiller.
19.Ne pas stocker dans cet appareil des
substances explosives telles que des aérosols
contenant des gaz propulseurs inflammables.
20.Pour éviter tout risque d'électrocution,
n'utilisez jamais cet appareil avec les mains
humides ou pieds nus sur une surface humide.
21.Cet appareil ne doit pas être utilisé à
l'extérieur et ne doit pas être exposé à la pluie.
-3-

22.
d'alimentation pour débrancher l'appareil.
Saisissez la fiche et tirez-la de la prise de
courant.
23. Gardez le câble d'alimentation éloigné
des surfaces chauffées.
24. Avant de brancher l'appareil, assurez-
vous que la tension de la prise secteur à votre
domicile correspond à celle montrée sur la
plaque signalétique de l'appareil.
25. Branchez votre réfrigérateur dans une
prise de courant indépendante et utilisez un fil
de terre pour assurer la sécurité.
26. Quand le dégivrage a été effectué, ou
quand le réfrigérateur cesse d'être utilisé,
nettoyez l'appareil pour empêcher la
propagation d'odeur.
27. Dégivrez le compartiment de congélation
au moins une fois par mois, par qu'un surplus
de givre peut affecter la réfrigération.
28.En cas d'une coupure d'électricité,
rebranchez l'appareil à l'alimentation
électrique après 5 minutes afin d'éviter
d'endommager le compresseur.
29. Il convient de surveiller les enfants pour
s'assurer qu'ils ne jouent pas avec l'appareil.
30. Les appareils ne sont pas destinés à être
mis en fonctionnement au moyen d'une
minuterie extérieure ou par un système de
commande à distance séparé.
Ne jamais retirer sur le câble
-4-

31.
pour vous protéger d'éventuels risques
électriques et doit être branché sur un socle de
prise de courant comportant un contact de
terre.
3 2 . I l e s t r e c o m m a n d é d ' e x a m i n e r
régulièrement le câble d'alimentation pour
déceler tout signe de détérioration éventuelle,
et l'appareil ne doit pas être utilisé si le câble
est endommagé.
33. Avertissement :Garder la ventilation
ouverte, à l'intérieur de l'appareil ou de la
structure, en évitant toute obstruction.
34. Avertissement : Ne pas utiliser les
dispositifs mécaniques ou d'autres moyens
pour accélérer le processus de dégivrage sauf
ceux recommandés par le fabriquant.
35. Avertissement : Ne pas utiliser les
appareils électriques à l'intérieur des
compartiments de stockage des aliments de
l'appareil, sauf ceux qui peuvent être
recommandés par le fabricant.
36. Avertissement : Ne pas endommager le
circuit électrique du réfrigérateur.
37. Avertissement :Si le câble d'alimentation
est endommagé, il doit être remplacé par le
fabricant, son service après-vente ou des
personnes de qualification similaire afin
d'éviter tout danger.
38. Cet appareil est destiné à être utilisé dans
des applications domestiques et analogues
telles que :
L'appareil est équipé d'une prise de terre
-5-

-
d e s ma g a s i n s , b u r e a u x e t a u t r e s
environnements professionnels ;
- Les fermes et l'utilisation par les clients
des hôtels, motels et autres environnements
à caractère résidentiel ;
- Les environnements de type chambres
d'hôtes ;
- La restauration et autres applications
similaires hormis la vente au détail.
39. En ce qui concerne les informations pour
remplacer les lampes d'éclairage de
l'appareil, référez-vous au paragraphe ci-
après de la notice.
40. En ce qui concerne les informations pour
l'installation, la manipulation, l'entretien et la
mise au rebut de l'appareil, référez-vous au
paragraphe ci-après de la notice.
41. Mise au rebut de l'appareil
Pour éviter toute nuisance envers
l'environnement ou la santé humaine causée
par la mise au rebut non contrôlée de déchets
électriques, recyclez l'appareil de façon
responsable pour promouvoir la réutilisation
des ressources matérielles.
La mise au rebut doit être faite de façon sûre
dans des points de collecte publique prévus à
cet effet. Les anciens réfrigérateurs peuvent
contenir des CFC qui détruisent la couche
d'ozone; contactez le centre de traitement
des déchets le plus près de chez vous pour
plus de détails sur les procédures correctes
de mise au rebut.
Les coins cuisines réservés au personnel
-6-

-7-
DESCRIPTION DE L'APPAREIL
1.
2. Clayettes
3. Dessus du bac à légume
4. Bac à légumes
5. Tiroirs supérieurs
Contrôleur de température 6. Tiroir inférieur
7. Pieds ajustables
8. Balconnets complets
9. Réservoir d'eau
10. Petits balconnets
1
2
3
4
5
6
7
8
10
9

-8-

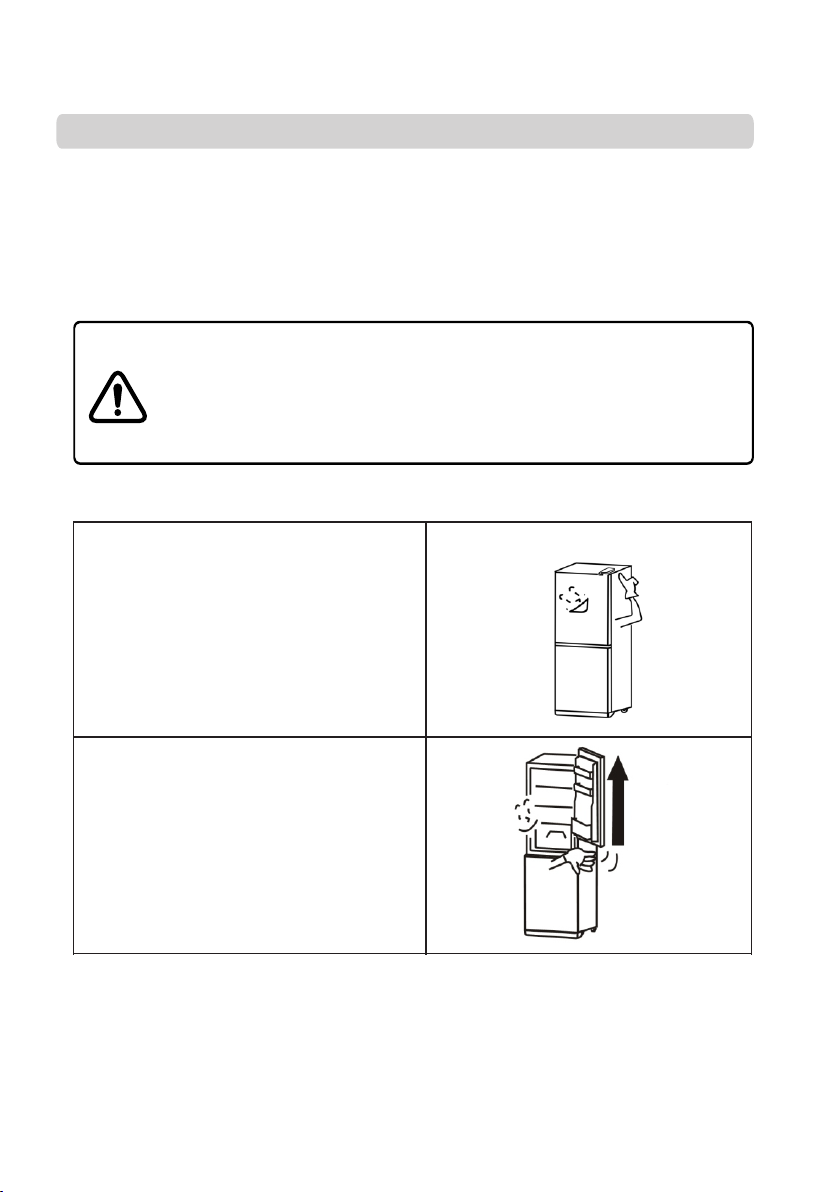

TRANSPORT ET MISE EN ROUTE
Lors du transport de cet appareil, prenez-le par la
base et inclinez doucement l’appareil jusqu’à 45°
maximum. Ne soulevez pas l’appareil par la poignée
de la porte. Ne mettez pas l’appareil dans une position
totalement horizontale ou à l’envers. Poussez le
réfrigérateur sur les pieds à roulettes afin de le
déplacer.
INSTALLATION
Installez le réfrigérateur sur une surface plane et
stable afin d'éviter le bruit et les vibrations éventuels
de l'appareil.
N'installez pas l'appareil près d'une source de chaleur,
ni en plein soleil, ni près d'appareils électroménagers
produisant de la chaleur (four, gazinière...).
Choisissez un endroit sec et bien aéré. N'installez pas
l'appareil dans une atmosphère corrosive.
Le réfrigérateur doit être placé de façon à ce que la
prise de courant soit facilement accessible.
Pour améliorer l'efficacité du système de
refroidissement et économiser de l'énergie, il est
indispensable de bien aérer l'appareil pour dissiper la
chaleur. Pour cette raison,il faut faire en sorte que
l'espace libre autour du réfrigérateur soit suffisant.

-9-
Suggestion : il est conseillé de laisser un espace
minimum de 100mm entre l'arrière de l'appareil et le
mur, 100mm au-dessus, 100mm entre le côté et le
mur, ainsi que de laisser l'espace devant l'appareil
entièrement libre pour permettre aux portes de s'ouvrir
à 135°. Comme présenté dans les diagrammes
suivants.
TEST
Nettoyez tous les éléments du réfrigérateur avec de
l’eau et une solution détergente douce. Rincez
soigneusement et séchez avec un chiffon doux.
930
695
1200

-10-
Note: les parties électriques de l’appareil peuvent être
nettoyées uniquement avec un chiffon sec.
Placez le bouton de contrôle de la température sur la
position « 3 », allumez l’appareil. Le compresseur et la
lumière intérieure s’allument.
Fermez la porte. Après 30 minutes, si la température
dans le réfrigérateur descend de façon significative,
cela montre que le système de réfrigération fonctionne
correctement. Lorsque le réfrigérateur fonctionne
depuis un certain temps, la température s’ajuste au
réglage effectué à condition de ne pas laisser la porte
ouverte trop longtemps.
Si les étapes ci-dessus ont été effectuées avec
succès, les opérations de mise en place sont
terminées, le réfrigérateur fonctionne normalement.
CONTROLE DE LA TEMPERATURE
La température du compartiment réfrigérateur et du
compartiment congélateur est contrôlée par le
contrôleur de température installé sur la paroi
intérieure du compartiment réfrigérateur.
Tournez le bouton de réglage de la température de
droite à gauche pour régler la température à l’intérieur
du réfrigérateur.
La graduation sur le bouton de réglage de la
température ne correspond pas à des degrés. La
position « 0 » indique la position d’arrêt et la position
« 7 » indique la température la plus basse. Vous
pouvez choisir la position en fonction de vos besoins.

STOCKAGE DES ALIMENTS
C o m m e n t u t i l i s e r l e c o m p a r t i m e n t d e
congélation ?
·Placez des aliments froids à l’intérieur du
compartiment de congélation. Le goût et les
nutriments des aliments seront préservés.
·Emballez les aliments dans une feuille d’aluminium
ou dans des boites hermétiques.
·Ne mettez pas en contact direct des aliments qui
doivent être congelés avec d’autres déjà congelés.
·Si vous achetez des aliments surgelés, veillez à
les placer le plus rapidement possible dans le
compartiment de congélation.
·Ne recongelez jamais un produit décongelé.
·Les aliments cuisinés peuvent être placés dans le
réfrigérateur après les avoir laissez refroidir à
température ambiante.
·Placez les œufs, le lait et autres bouteilles dans
les emplacements réservés à cet effet.
·La viande, le poisson et les autres aliments
doivent être placés dans des boites hermétiques
ou couverts par une feuille d’aluminium afin
d’éviter les odeurs dans le réfrigérateur et
C o m m e n t u t i l i s e r l e c o m p a r t i m e n t d e
réfrigérateur ?
-11-
Pour un usage normal de votre réfrigérateur, placez le
bouton de réglage sur la position « 3-4 ».

l’assèchement des aliments.
·Les fruits et les légumes ne doivent pas être
placés dans le compartiment de congélation.
·Veillez à laisser de la place dans le compartiment
afin que l’air puisse circuler entre les aliments.
·Les aliments doivent être recouverts d’un film pour
éviter pour éviter que les aliments ne s’assèchent,
ne s’abiment ou que les odeurs ne se mélangent.
·Les aliments chauds ne doivent pas être placés tel
quel dans le réfrigérateur. Veillez à laisser les
aliments refroidir à température ambiante avant de
les placer dans le compartiment de réfrigération.
Dans le cas contraire, la consommation électrique
peut augmenter et du givre pourrait se former à
l’intérieur de l’appareil.
Mise en place de la nourriture
-12-
DEGIVRAGE
Lorsque le réfrigérateur fonctionne depuis une longue
période, la surface intérieure du congélateur peut se
couvrir d’une pellicule de givre. Cela entraîne une
augmentation de la consommation électrique et
diminue l’efficacité de votre appareil. Il faut alors
effectuer un dégivrage de l’appareil.
Lors du dégivrage, videz l’appareil de tous les aliments
qu’il contient. Coupez l’alimentation électrique et
laisser le givre fondre. Essuyez l’eau avec un chiffon
doux et sec.

ENTRETIEN ET MAINTENANCE
L’appareil devrait être nettoyé au moins une fois par
mois. Avant le nettoyage, veillez à débrancher
l’appareil. L’intérieur et l’extérieur de l’appareil doivent
être nettoyés avec un chiffon doux et humide. Si
l’appareil est trop sale, nettoyez-le avec un détergent
neutre, rincez soigneusement et séchez l’appareil
avec un chiffon doux.
Si vous devez partir en vacances ou ne pas utiliser
l’appareil pendant une longue période, veuillez
procéder de la manière suivante:
·Débranchez l’appareil de sa prise électrique.
·Retirez toute la nourriture contenue dans les
compartiments.
·Nettoyez et séchez l’intérieur de l’appareil
suivant les directives indiquées plus haut.
·Laissez les portes ouvertes pour prévenir
toute mauvaise odeur qui peuvent survenir
lorsque ce type d’appareil n’est pas utilisé.
Lorsque vous nettoyez l’appareil, celui-ci doit
impérativement être débranché.
Nettoyage
-13-
Vous pouvez utiliser un grattoir en plastique ou laisser
le givre se décoller seul des parois mais il ne faut en
aucun cas utiliser d’ustensile métallique afin de ne pas
rayer les parois intérieures de l’appareil.

Utilisez de l’eau et un détergent non abrasif.
Utilisez un chiffon doux et propre.
Pensez à nettoyer le bac de récupération de l’eau
situé à l’arrière, au dessus du couvercle en verre.
Si la lumière ne fonctionne plus, vérifier tout
d’abord que l’ampoule est bien vissée. Si c’est le
cas et que la lumière ne fonctionne pas, il faut
remplacer l’ampoule par une nouvelle d’une
puissance de 10 Watts maximum.
· Mettez l’appareil hors tension

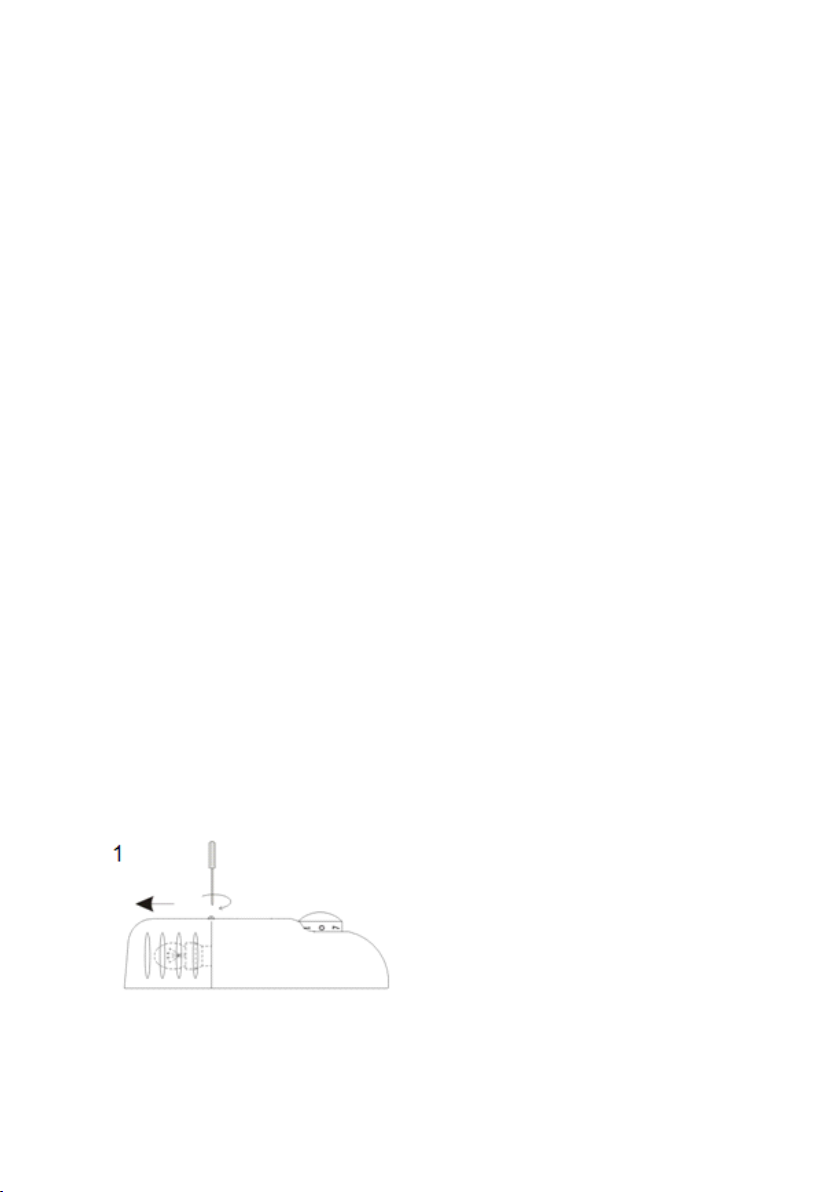

· Tirez le cache de l’ampoule vers le bas, après
l’avoir dévissé comme indiqué sur le schéma ci-
dessous (1).
· Dévissez l’ampoule défectueuse en la tournant
dans le sens inverse des aiguilles d’une montre.
· Visser la nouvelle ampoule à la place
· Paramètres de la lumière : 220-240V~, MAX 10W
Remplacement de la lumière
-14-

INVERSION DU SENS D'OUVERTURE DE LA PORTE
Le côté d'ouverture de la porte peut être inversé, si le
site d'installation le permet.
AVERTISSEMENTS
Lors du changement du côté où la porte
s'ouvre, l'appareil ne doit pas être branché au
secteur. Retirez d'abord la fiche du secteur.
1. Dévissez le boulon de
la la charnière droite et
retirez le couvercle de
charnière droit, dévissez
les boulons de charnière
supérieure et inférieure.
Retirer
-15-
2. Soulever la porte vers
le haut pour la dégager
de la charnière du milieu.
R e t i r e r l a p o r t e e t
déposer- la doucement
s u r u n e s u r f a c e
rembourrée.
Soulever
vers le haut

3. Démonter la charnière du
milieu à l'aide d'un tournevis.
Soulever la porte vers le haut
pour la dégager de la charnière
inférieure. Retirer la porte et
déposer- la doucement sur une
surface rembourrée.
Soulever
vers le haut
Démonter
5 . R e t i r e r l a g o u p i l l e d e
charnière qui se trouve dans le
bas des portes du réfrigérateur
et du congélateur. Insérer la
g o u p i l l e d e c h a r n i è r e d e
remplacement qui est fourni
avec l'appareil à l'autre côté de
la porte.
4. Changer la position de la
charnière inférieure et le pied
réglable à l'autre côté de
l'appareil.
Porte du
réfrigérateur Porte du
congélateur
Retirer
Insérer
Retirer
Insérer
Changer
-16-
6.
sur la charnière inférieure, en
s'assurant que la goupille de
charnière est insérée dans le
tr ou en b as de l a port e du
c o n g é l a t e u r . R e f i x e z l a
c h a r n i è r e d u m i l i e u s u r
l'appareil, en s'assurant qu'il est
au côté opposé par rapport à sa
position originale.
Placer la porte du congélateur
Insérer la
charnière
du milieu
Réinstaller
la porte

7. Placez la porte du réfrigérateur
sur la charnière du milieu, en vous
assurant que la goupille de
charnière est insérée dans le trou
au bas de la porte du réfrigérateur.
Ensuite, placez la charnière
supérieure, vissez la porte et vissez
le boulon, recouvrez le couvercle
de charnière gauche et vissez le
boulon.
DISTRIBUTEUR D'EAU
-17-
Le distributeur d'eau permet l'accès à l'eau glacée
sans avoir à ouvrir la porte du réfrigérateur.
Vous réduisez le nombre d'ouvertures de la porte.
Ainsi, moins d'air froid s'échappera du réfrigérateur, et
moins l'électricité sera gaspillée.
Levier
Plaque d'égouttage
Bac de récupération
Capuchon I
Capuchon II
Réservoir d'eau
Poignée fixe
Dispositif d'écluse

-18-
Remplissage du réservoir d'eau
lOuvrez le capuchon II du réservoir d'eau.
lRemplissez avec de l'eau potable et pure. .
lNe pas dépasser la quantité maximale du
remplissage. La capacité du réservoir d'eau est
de 2.5L.
lFermez le capuchon II.
Remarques: Remplissez uniquement le réservoir
d'eau potable. Les boissons telles que le jus de
fruit, les boissons gazeuses et l'alcool ne peuvent
pas être utilisés dans le distributeur d'eau. Si ces
types de liquides sont utilisés, le distributeur
d'eau pourrait être en panne, causant des
dommages irréparables. Certains ingrédients
chimiques et les additifs de boisson peuvent aussi
endommager le matériel du réservoir d'eau. La
garantie ne couvre pas de telles éventualités.
Utilisation du distributeur d'eau
lPoussez le levier du distributeur d'eau avec
votre tasse.
lRelâchez le levier, l'eau ne goutte plus du
distributeur.
lVous pouvez contrôler le débit du flux en
exerçant une pression mesurée sur le levier.
Une pression complète = gros débit d'eau
Une légère pression = petit dépit d'eau
